ZEISS PRISMO porodica

Kada je preciznost najvažnija

Otkrijte ZEISS PRISMO porodicu

Otkrijte novu eru preciznosti. ZEISS PRISMO je već preko 30 godina jedan od najpreciznijih KMM sistema na tržištu i postiže pouzdane i ponovljive rezultate sa maksimalnom tačnošću. Koordinatne merne mašine iz porodice ZEISS PRISMO nude najveće brzine merenja od svih ZEISS KMM i pogodne su za upotrebu u različitim okruženjima. ZEISS PRISMO porodica se sastoji od četiri modela. Njihov visok kvalitet i tačnost merenja povećavaju efikasnost vašeg procesa. Ako ne želite da pravite kompromise u pogledu preciznosti kontrole kvaliteta, ZEISS PRISMO porodica je pouzdan izbor. Pošto ovde važi sledeće pravilo: tačnost plus pouzdanost osigurava produktivnost.

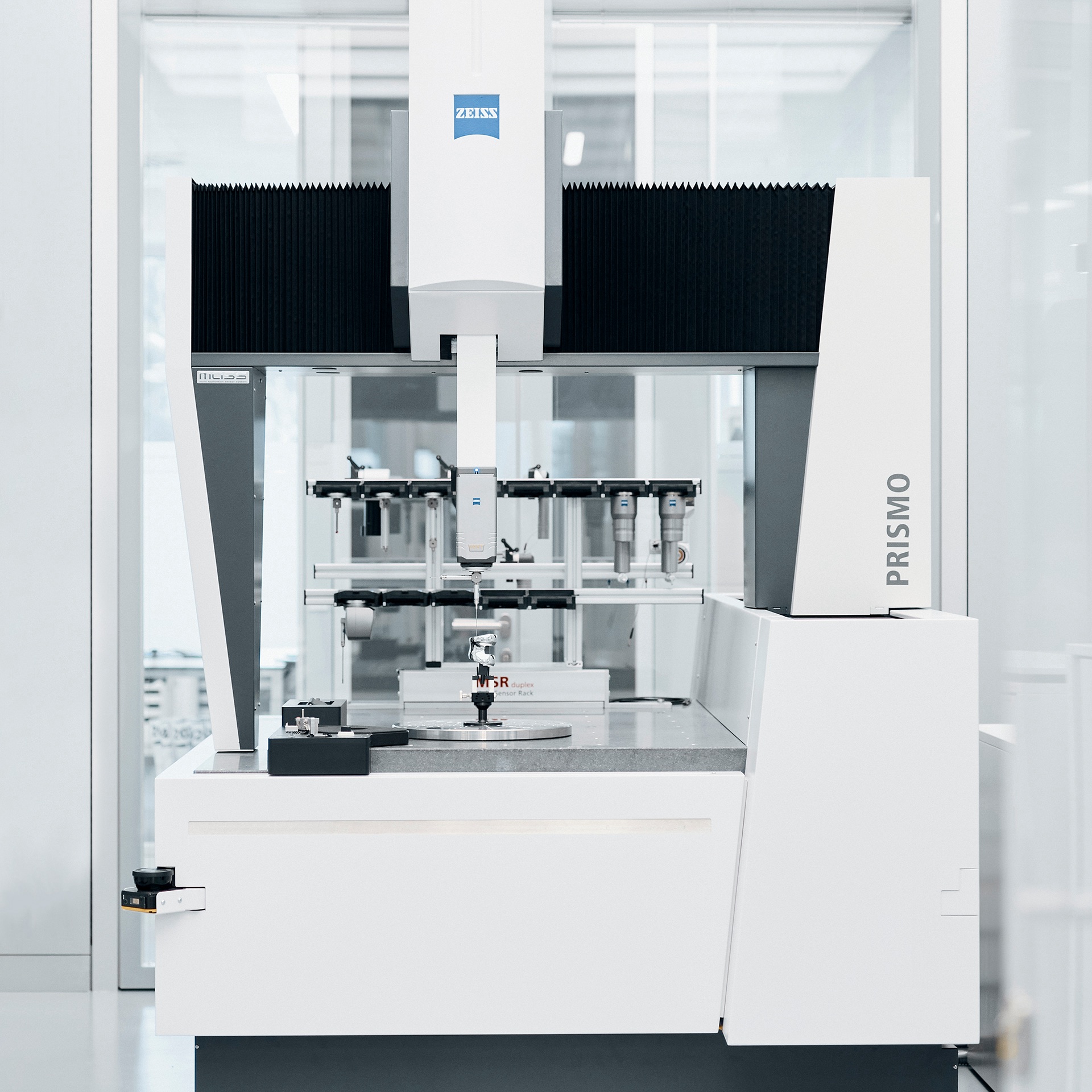

ZEISS PRISMO

Svestrani uređaj

Sa greškom merenja dužine od 0,9 + L/350 µm, ZEISS PRISMO je vodeći među ZEISS KMM i nudi maksimalnu produktivnost i izvanredne performanse.

Saznajte više

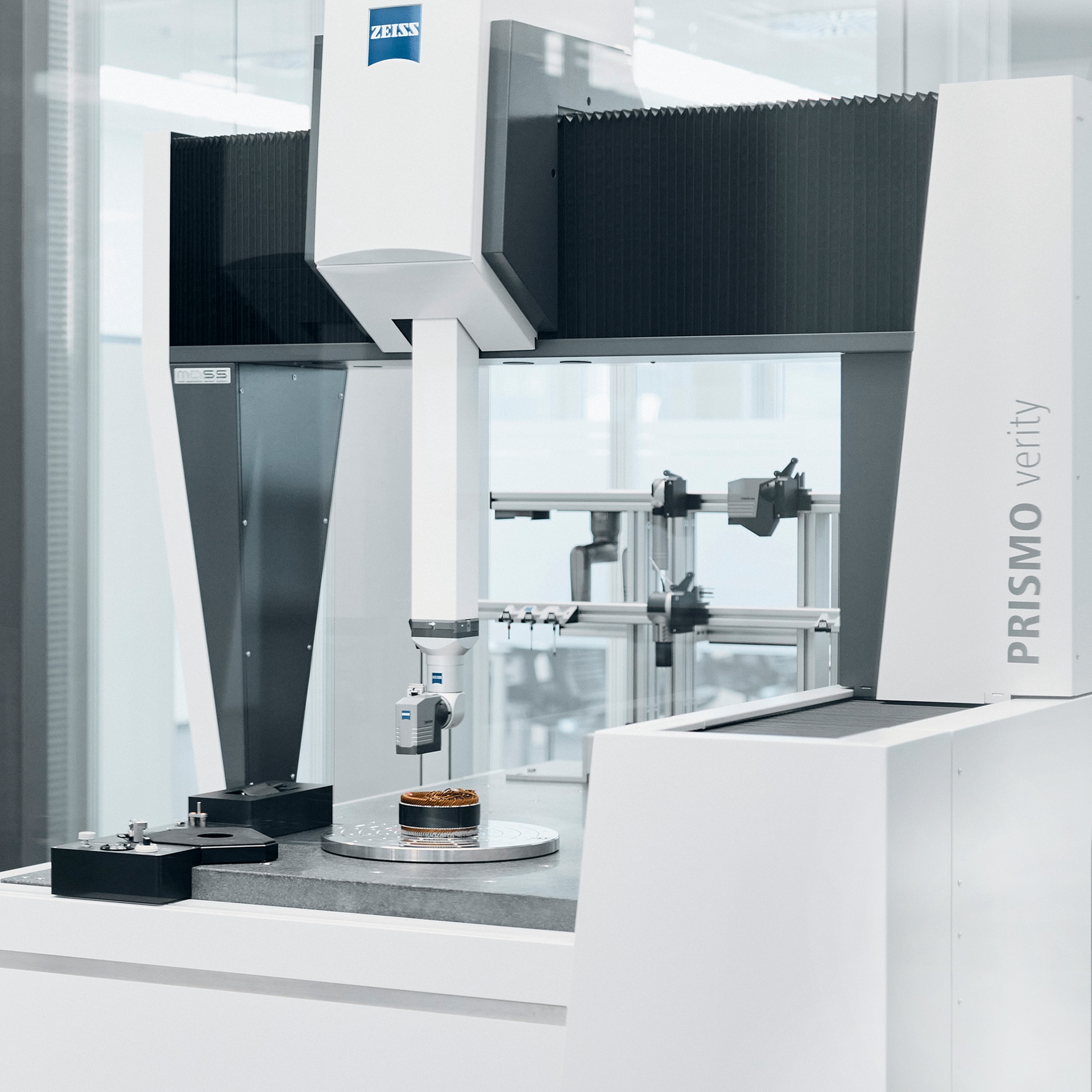

ZEISS PRISMO verity

Novi standard

ZEISS PRISMO verity postiže rezultate sa greškom merenja dužine od samo 0,7 + L/400 µm i impresionira poboljšanim vrednostima merenja oblika.

Saznajte više

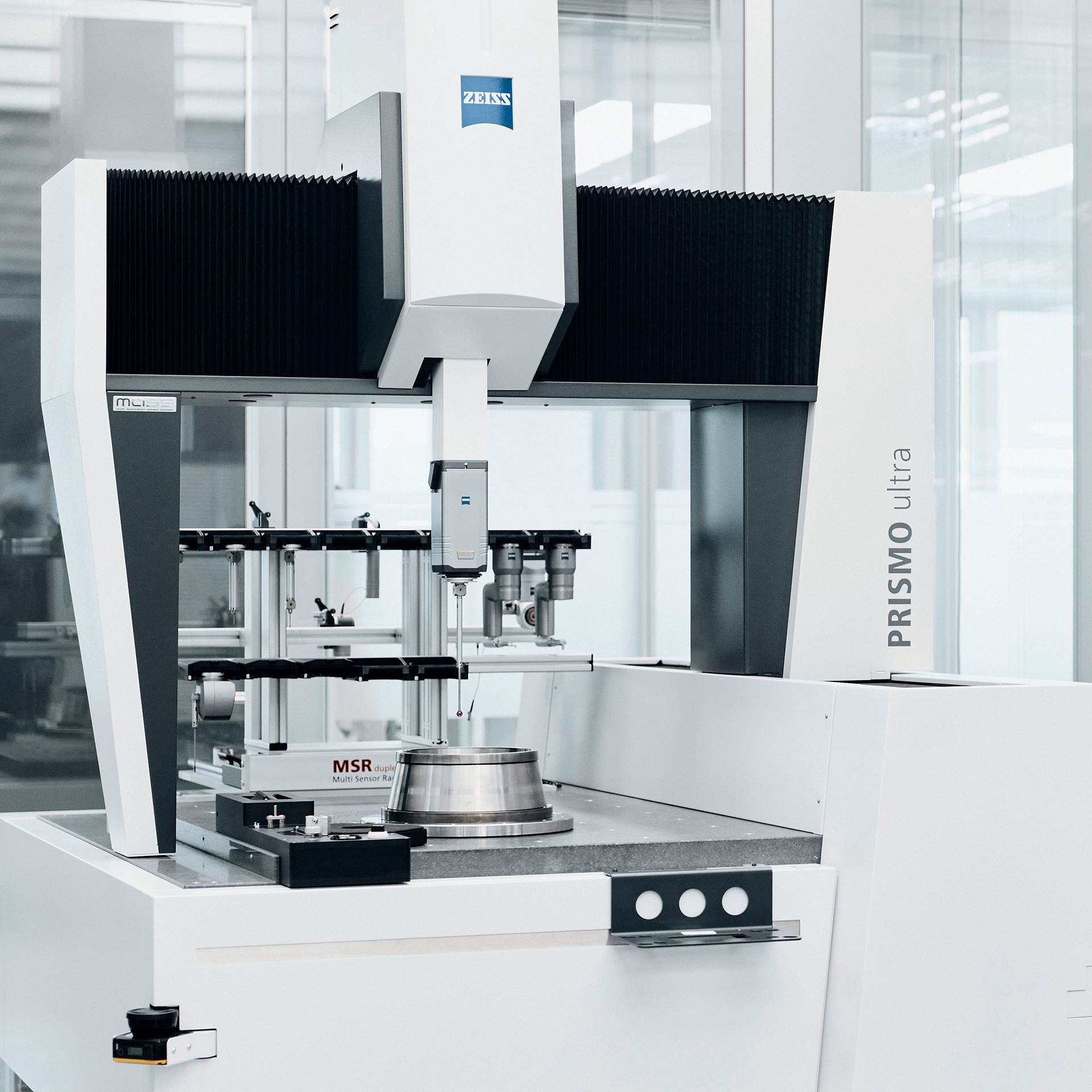

ZEISS PRISMO ultra

Maksimalna preciznost u PRISMO porodici

Sa greškom merenja dužine od 0,5 + L/500 µm, ZEISS PRISMO ultra dodatno unapređuje preciznost i stoga je posebno pogodan za istraživačke i kalibracione zadatke, kao i za referentne laboratorije.

Saznajte više

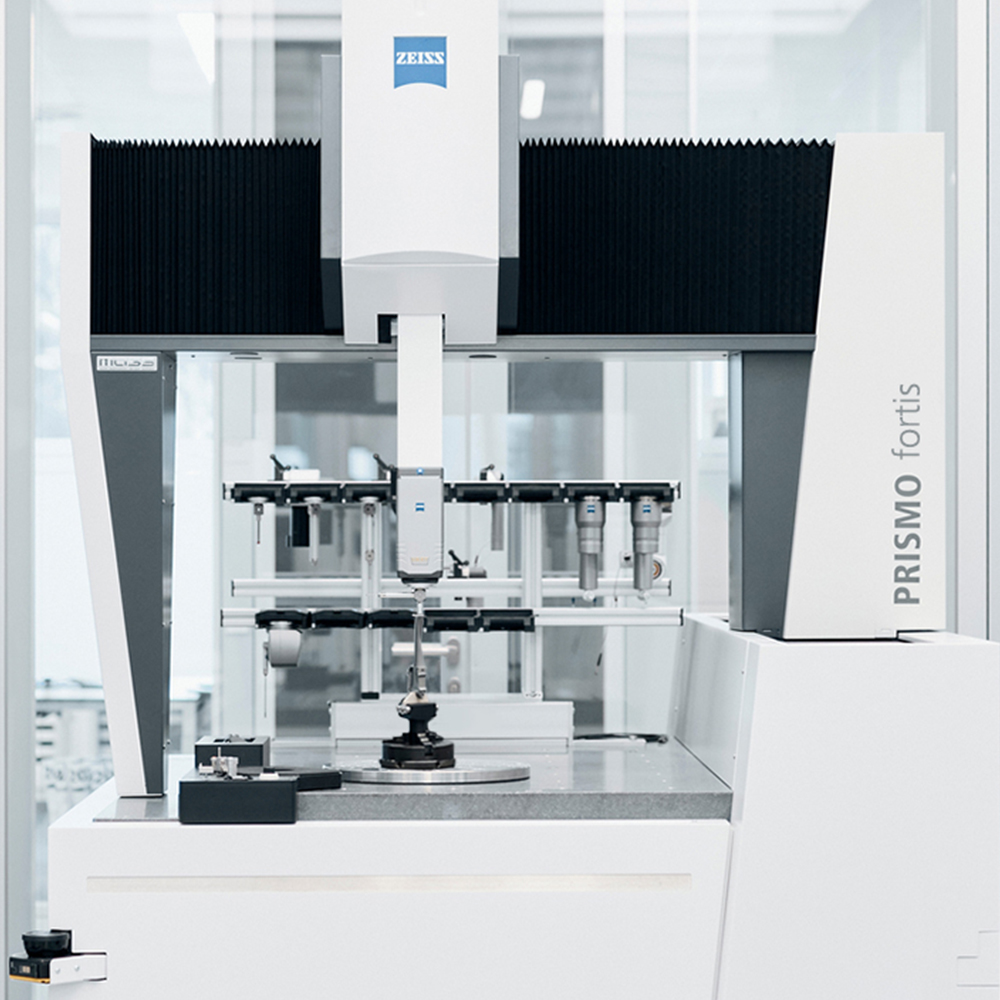

ZEISS PRISMO fortis

Preciznost u proizvodnom okruženju

ZEISS PRISMO fortis je dizajniran za upotrebu u proizvodnim okruženjima i nudi maksimalnu preciznost čak i na temperaturama do 40 °C.

Saznajte više

ZEISS PRISMO postavlja nove standarde

Više od pukog redizajna: Vodeća porodica koordinatnih mernih mašina kompanije ZEISS je u potpunosti revidirana. Sa brojnim unapređenjima, bezbednost, ekonomska i ekološka efikasnost, fleksibilnost, ergonomija i, ne manje važno, produktivnost su dostigli potpuno novi nivo.

Povećana bezbednost

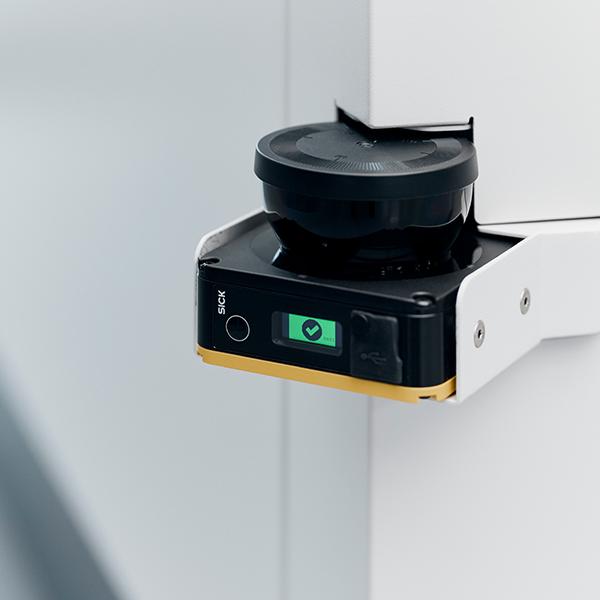

Sigurnosni laserski skener i DGUV sertifikat

ZEISS PRISMO ima sigurnosne laserske skenere koji ne samo da u potpunosti detektuju svaki ugao, već i pokreću automatsko smanjenje brzine čim otkriju kretanje ili opasnosti u sigurnosnoj zoni.

Osim toga, svaka ZEISS PRISMO koordinatna merna mašina je zvanično sertifikovana od strane međunarodno priznate Nemačke socijalne osiguravajuće agencije (DGUV). Ova dobrovoljna sertifikacija je jedinstvena među dobavljačima KMM. Dodatne inovacije su uvedene radi usklađivanja sa DGUV smernicama, kao što su podesivi bočni paneli. Smanjenjem rastojanja između pokretnih delova na manje od 4 mm, smanjuje se opasnost od zgnječenja.

Maksimalna produktivnost

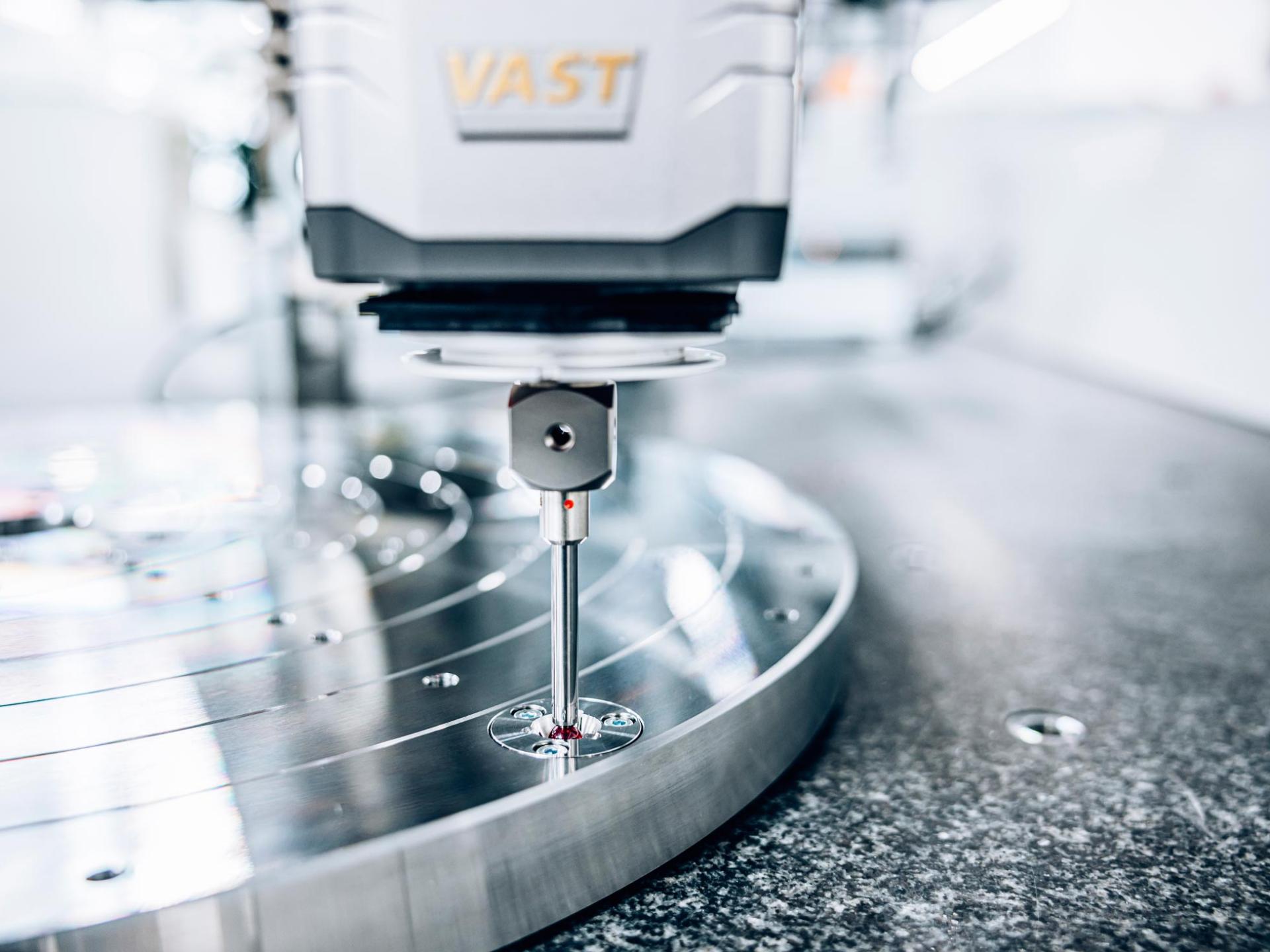

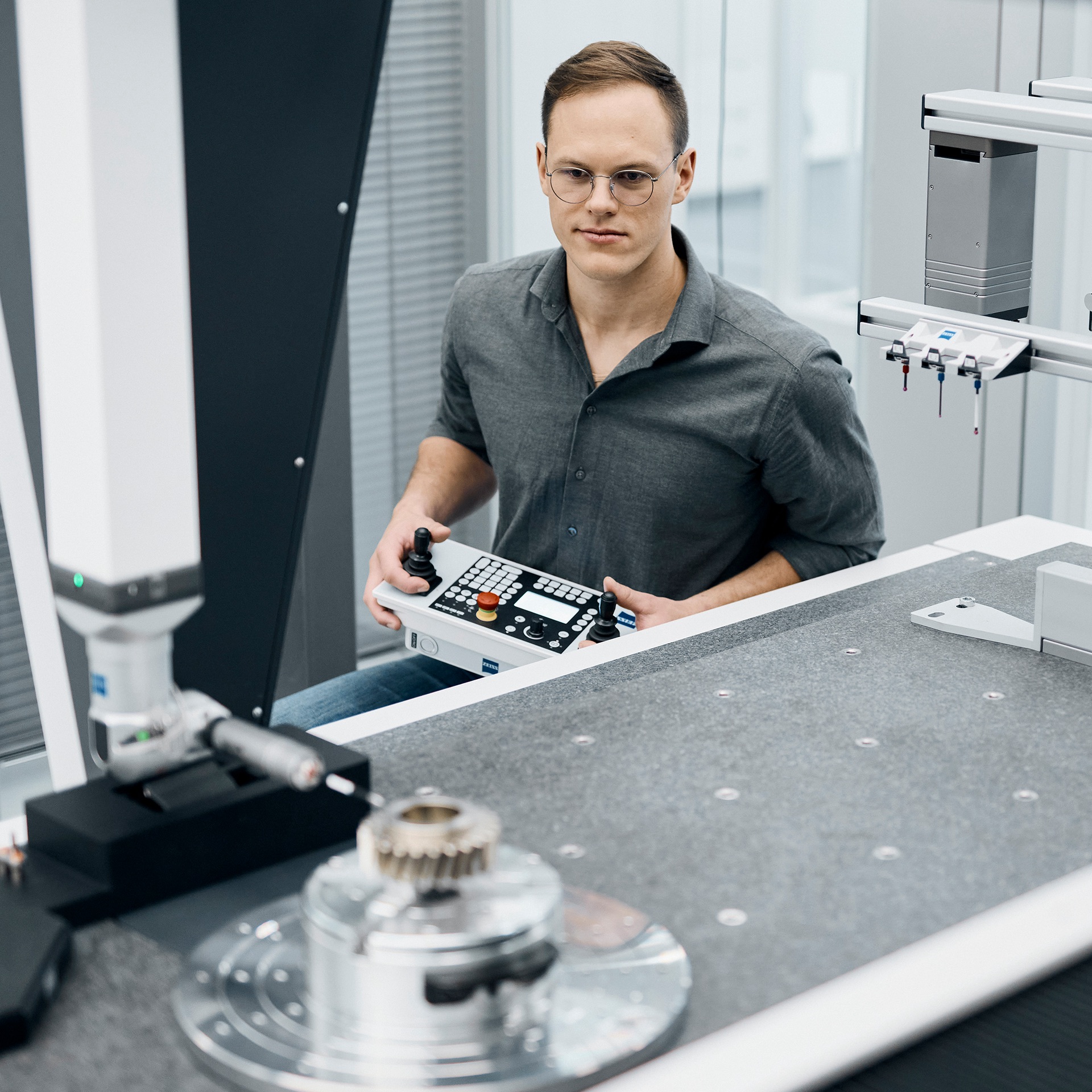

Brza i opciona ZEISS VAST rotaciona stona osa.

Novi sigurnosni laserski skeneri opremljeni su funkcijom automatskog smanjenja brzine i time omogućavaju znatno brže merenje nego ranije, uz pouzdano održavanje visokih sigurnosnih standarda.

Brzina se takođe povećava uz opciju ZVRA za definisanje ose rotacionog stola. Definisanje ose na rotacionom stolu više ne traje 60 sekundi, već samo 15 sekundi – zahvaljujući kontinuiranom merenju pomoću specijalne opcije ZEISS VAST rotacione ose (ZVRA).

Poboljšana ergonomija

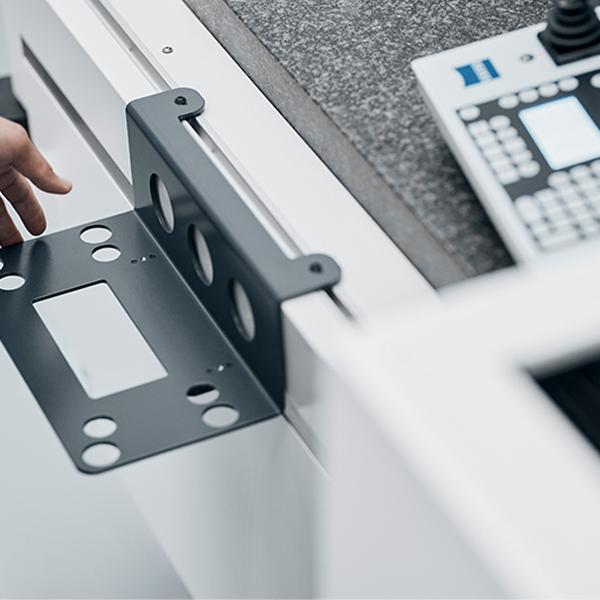

Držač kontrolne table, raspored prekidača i tanak dizajn

Ergonomija je takođe optimizirana kao deo nove ZEISS PRISMO porodice. Novi držač kontrolne table omogućava da se kontrolna tabla lako odloži kada nije u upotrebi.

Radi lakšeg rukovanja i nadzora, većina prekidača se više ne nalazi na kontroleru, već direktno na kontrolnoj tabli.

Novi poklopac na prednjoj strani značajno smanjuje rastojanje između operatera i mernog prostora u poređenju sa prethodnim modelom, što štiti zaposlene, naročito prilikom utovara teških radnih komada.

Povećana fleksibilnost

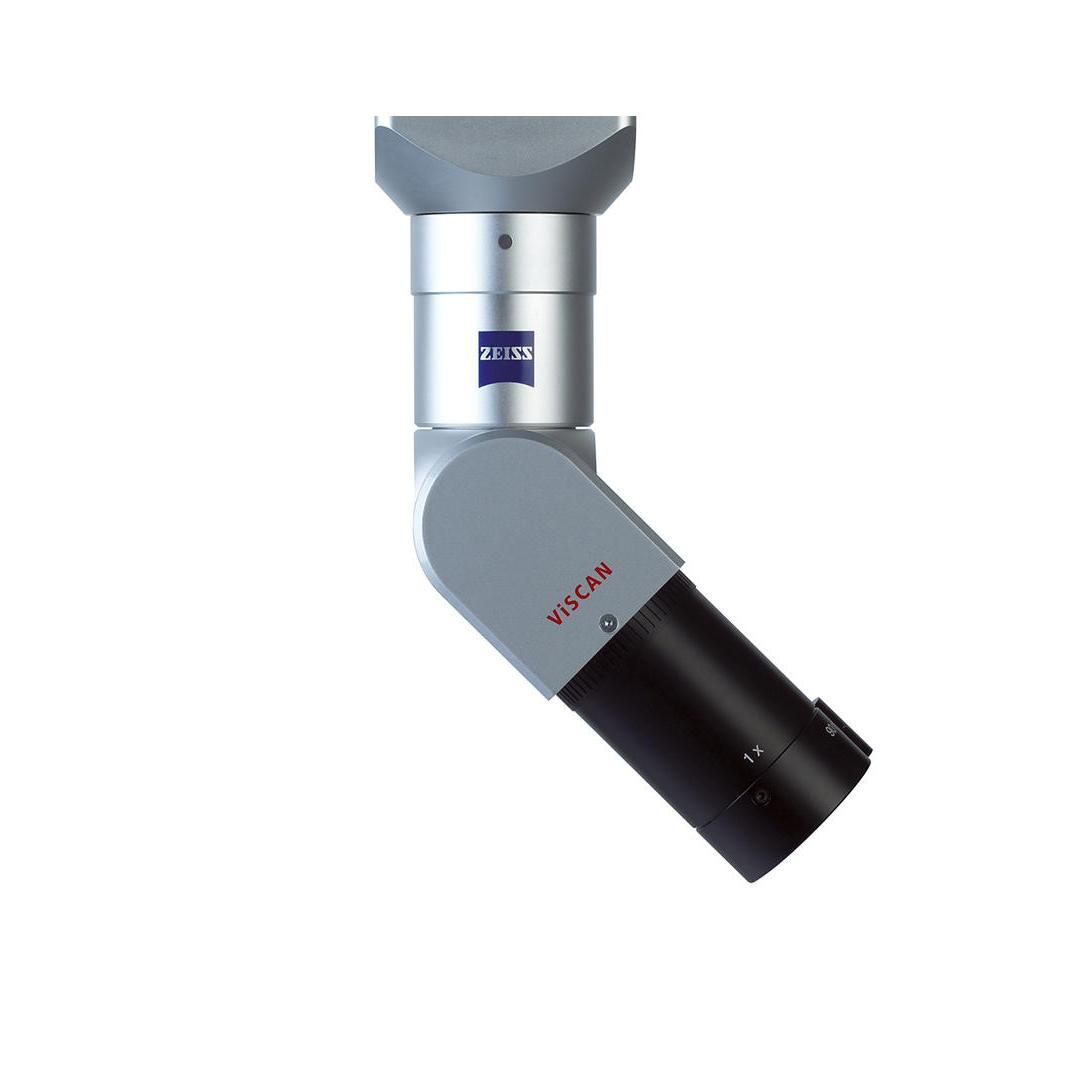

Slobodan izbor senzora i proširen izbor veličina

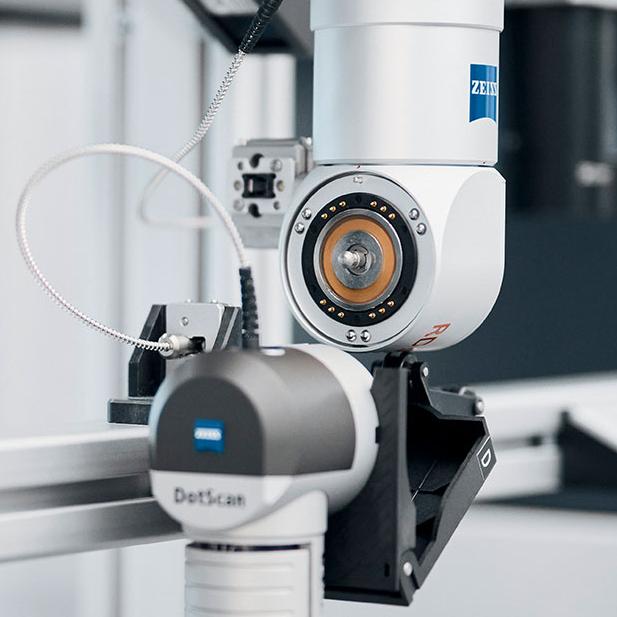

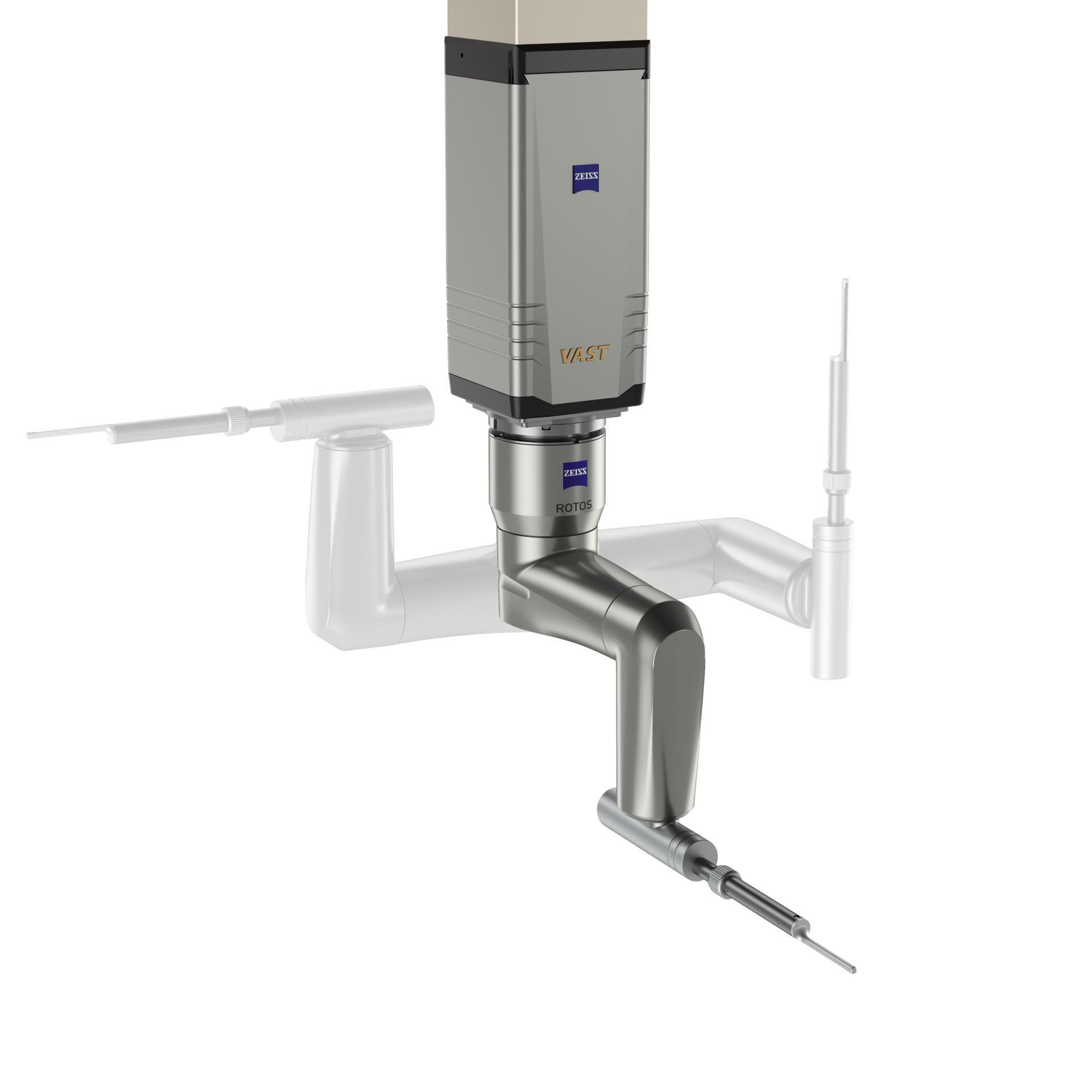

Sa novim ZEISS C99m kontrolerom, ZEISS PRISMO sada podržava i ZEISS ROTOS (senzor za hrapavost) i ZEISS LineScan (optički senzor), čime se povećava operativna fleksibilnost.

Asortiman veličina je takođe proširen. Uobičajene ZEISS PRISMO veličine od 7/9/5 do 16/42/10 su i dalje dostupne. Standardna verzija sada dolazi i u tri nove veličine: 16/24/14, 16/30/14 i 16/42/14.

Tehničko poređenje

	ZEISS PRISMO	ZEISS PRISMO verity	ZEISS PRISMO ultra	ZEISS PRISMO fortis
Mesto upotrebe	Laboratorija za kvalitet (van mreže)	Proizvodnja (van mreže)	Laboratorija za kvalitet (van mreže)	Laboratorija za kvalitet (in-line)
Preciznost od	0,9 + L/350 μm	0,7 + L/400 μm	0,5 + L/500	0,7 + L/400 μm (at 22 °C), sve do 2,7 + L /80 μm (na 40 °C)
Temperatura	19–22 °C	19–22 °C	20–22 °C	5–40 °C sa TVA (Preciznost promenljive temperature)
ZEISS MASS tehnologija	Kao standard	Kao standard	Kao standard	Kao standard
U skladu sa DGUV smernicama	✔	✔	✔	✔
Modernizacija starijih modela	✔	✔	✔	✔
ZEISS PowerSaver	✔	✔	✔	✔
ZVRA i ZVR kompatibilni	ZVRA (opciono)	ZVRA (opciono)	ZVRA (opciono)	ZVRA (opciono) ZVR (samo 7/12/7 fortis)
Staklo-keramičke skale	✔ Robax ®: Rezolucija 200 nm	✔ ZERODUR ®: Rezolucija 80 nm	✔ ZERODUR ®: Rezolucija 20 nm	✔ ZERODUR ®: Rezolucija 80 nm
Veličine	7/9/5 – 16/42/14	7/9/5 – 12/18/10	7/10/5 – 16/30/10	7/12/7 – 12/18/10

Performanse ukratko

Pokretač performansi za maksimalnu brzinu i agilnost

ZEISS KMM režim ubrzanja za primene u avio industriji

Posebna opcija za ZEISS PRISMO 7/12/7 i 12/18/10 fortis

Bitna kontrola kvaliteta komponenti motora kao što su turbine i bliskovi podleže strogim zahtevima u pogledu osiguranja kvaliteta. Čini 20 % ukupnih proizvodnih troškova i 25 % ukupnog vremena proizvodnje, što je čini izuzetno skupim i vremenski zahtevnim. Ubrzavanje procesa merenja bez kompromisa u tačnosti merenja donosi značajne potencijalne uštede za celokupnu industriju. Rešenje se zove ZEISS KMM režim ubrzanja za primene u vazduhoplovstvu.

ZEISS KMM režim ubrzanja za primene u vazduhoplovstvu, dostupan za ZEISS PRISMO 7/12/7 i 12/18/10 fortis, nudi dve opcije, ZEISS VAST rotacionu osu (ZVRA) i ZEISS VAST rotacioni sto (ZVR), kao i poseban paket za podršku aplikacijama, ako je to potrebno. ZVRA obezbeđuje još veću tačnost zahvaljujući brzom definisanju ose rotacionog stola. ZVR ubrzava kretanje rotacionog stola i time proces merenja i pouzdane rezultate merenja.

Saznajte više

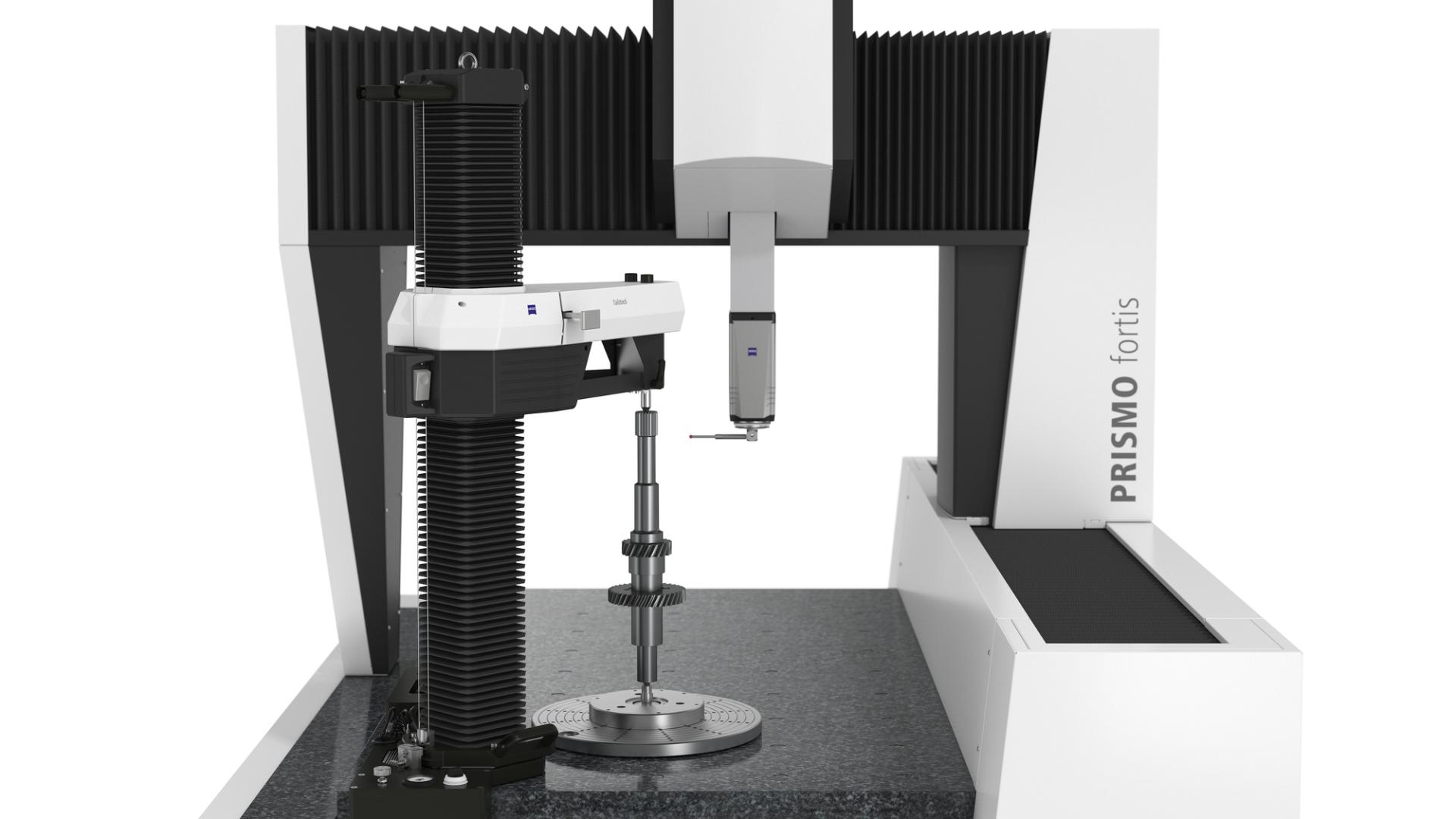

ZEISS TS

Nova zadnja stega za ZEISS PRISMO porodicu

ZEISS zadnja stega omogućava stezanje talasastih mernih objekata između vrhova. Na primer, zupčaste osovine, crvaste osovine, radilice, bregaste osovine i rotori mogu biti stegnuti bez deformacija i meriti se na optimalan način. Zahvaljujući optimalnoj dostupnosti, kompletna merenja se mogu obaviti u jednoj operaciji stezanja. ZEISS TS ima izmenjivi interfejs koji omogućava brzo postavljanje kontrašiljka u merni prostor po potrebi. U kombinaciji sa visoko preciznim ZEISS RT-AB-600 rotacionim stolom sa vazdušnim ležajevima, univerzalna koordinatna merna mašina može brzo i fleksibilno da se nadogradi u specijalizovanu mašinu za merenje osovina. ZEISS TS je dostupan u dve Z-veličine, kao TS-7 i TS-10 varijante, i dizajniran je da odgovara odabranim varijantama porodice ZEISS PRISMO.

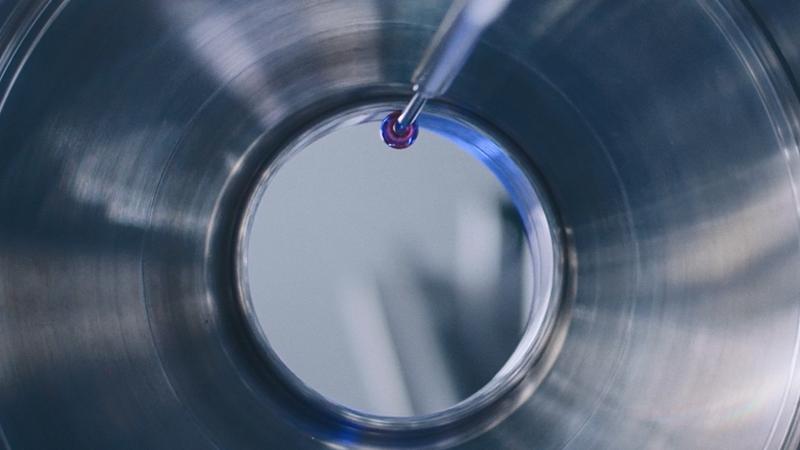

ZEISS VAST navigator

Visoke brzine skeniranja

Automatski konfiguriše optimalnu brzinu skeniranja kako bi se izbegle greške korisnika pri izboru parametara. Obezbeđuje veće brzine skeniranja, doslednu tačnost i pouzdane i ponovljive rezultate.

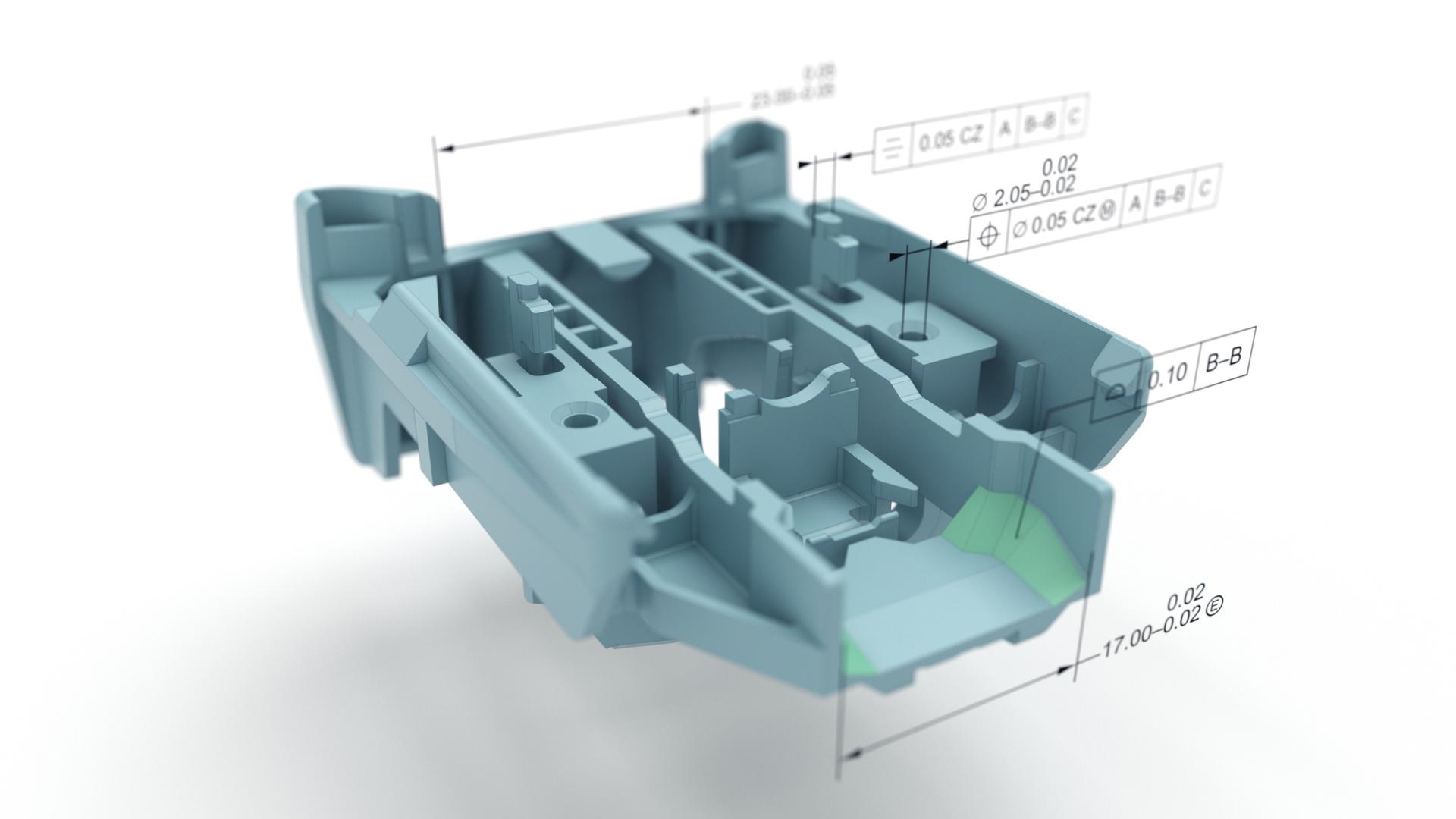

ZEISS CALYPSO Softver

Softver za tehnologiju dimenzionalnog merenja

ZEISS CALYPSO meri standardne geometrije jednostavno, brzo i pouzdano. Jednostavno programirajte planove inspekcije klikom na željene karakteristike. Putanje softver automatski i optimalno generiše. Zahvaljujući brojnim opcionim proširenjima, ZEISS CALYPSO nudi i prave alate za posebne zahteve, kao što su ZEISS CALYPSO VAST probing i ZEISS CALYPSO pallet optimizer. Ove funkcije omogućavaju da se merenja izvrše do 25 % brže.

Saznajte više

Veća održivost u vašim merenjima uz ZEISS PRISMO

Energetska potrošnja je suštinski deo svakog korišćenja mašine – ima presudan značaj u fazi aktivne upotrebe i direktno utiče na ekološku ravnotežu. Zahvaljujući funkcijama za uštedu energije i novorazvijenom energetski efikasnom upravljačkom sistemu, ZEISS PRISMO predstavlja vrhunski primer resursne efikasnosti u industrijskoj mernoj tehnologiji. ZEISS PRISMO porodica označava trajnost i postavlja nove standarde u pogledu preciznosti, brzine i održivosti.

ZEISS PRISMO porodica sada uključuje novu C99m kontrolnu jedinicu, koja omogućava smanjenje potrošnje energije do 64 % u odnosu na prethodne verzije.

Veća održivost u vašim merenjima uz ZEISS PRISMO

Funkcija ZEISS PowerSaver omogućava potpuno isključivanje napajanja kada mašina nije u upotrebi, što eliminiše potrošnju energije tokom perioda neaktivnosti. Korisnici mogu unapred da definisašu vreme aktivacije ZEISS PowerSaver funkcije.

ZEISS AirSaver omogućava dodatne uštede automatskim isključivanjem dovoda komprimovanog vazduha nakon unapred definisanog vremena.

Brzina i tačnost su uvek bile u određenoj meri u suprotnosti jedna s drugom, sve dok nismo instalirali novu generaciju ZEISS PRISMO fortis.

Roland Ziltener Rukovodilac upravljanja kvalitetom, Starrag Group

Preuzimanja

Gear Metrology Specifications, EN

368 KB

Preuzmi
Productinformation Tailstock, EN

978 KB

Preuzmi
Quick Success_Automotive-NEV_GROB_AxioImager-PRISMO-ScanBox_EN

271 KB

Preuzmi
Quick Success Story DAES Group EN

209 KB

Preuzmi
Technical Paper Tailstock, EN

1 MB

Preuzmi
ZEISS Adapter Plates, EN

760 KB

Preuzmi

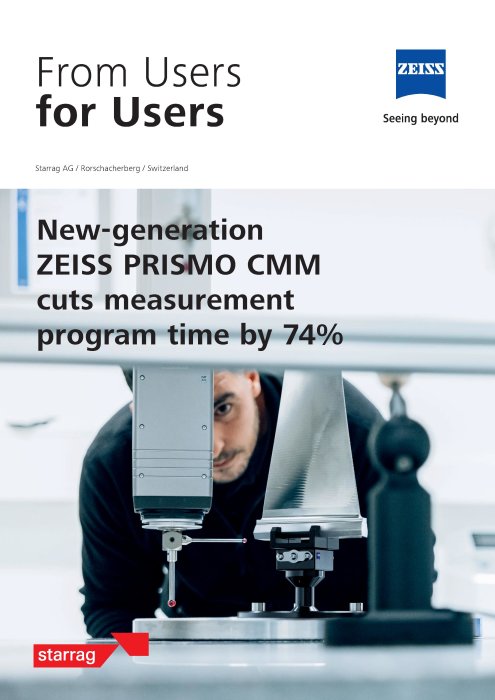

ZEISS Aerospace Customer Story Starrag EN
