ZEISS skenirajući elektronski mikroskopi za industrijsku primenu:

Otkrijte nevidljivo.

ZEISS SEM za industrijsku primenu: Portfolio skenirajuće elektronske mikroskopije

Kroz skenirajuće elektronske mikroskope, ZEISS pruža širok izbor sistema za raznovrsne primene u industrijskoj kontroli kvaliteta i analizi kvarova.

Više informacija, više mogućnosti. SEM-analize za industrijsku primenu.

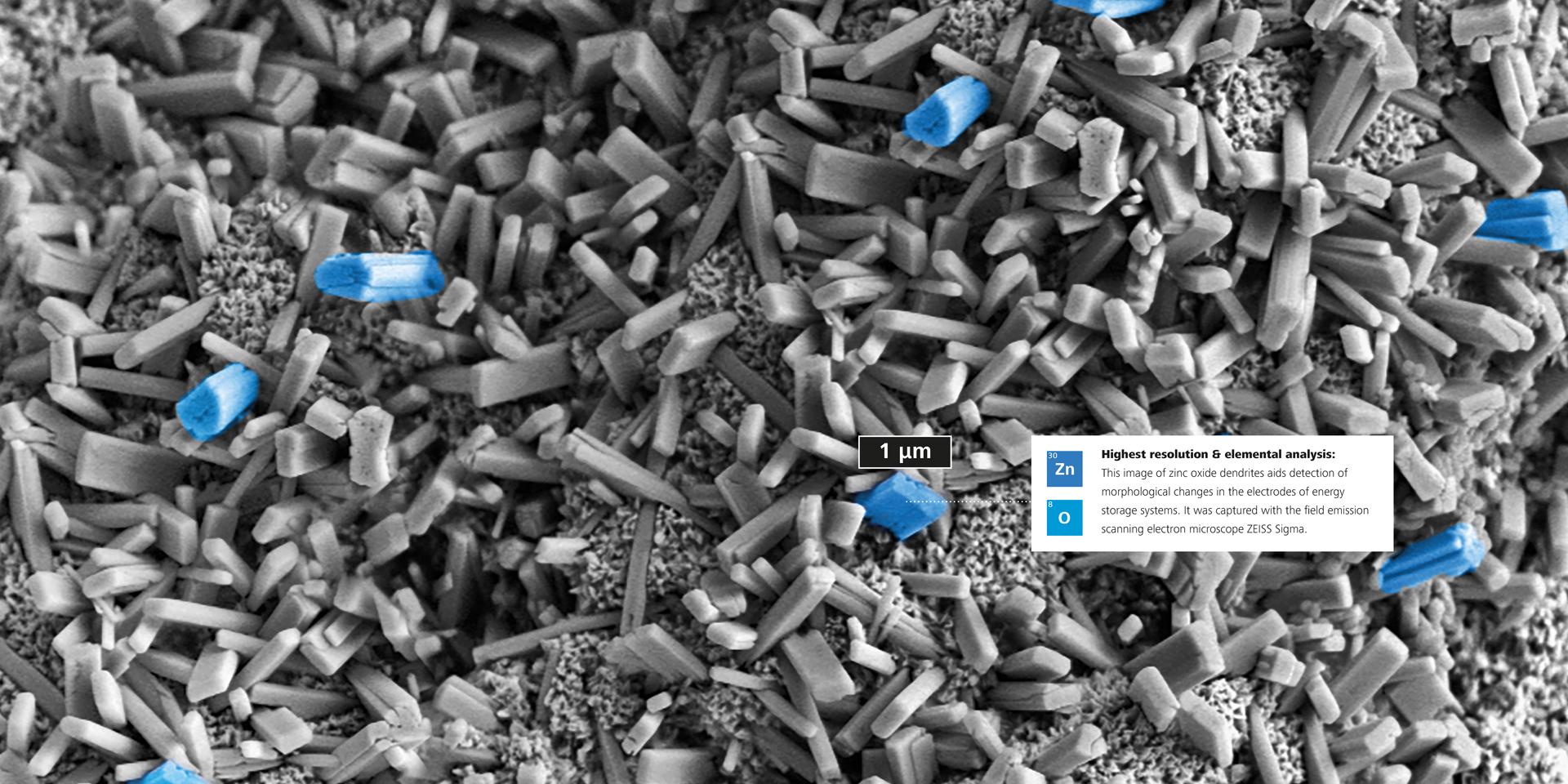

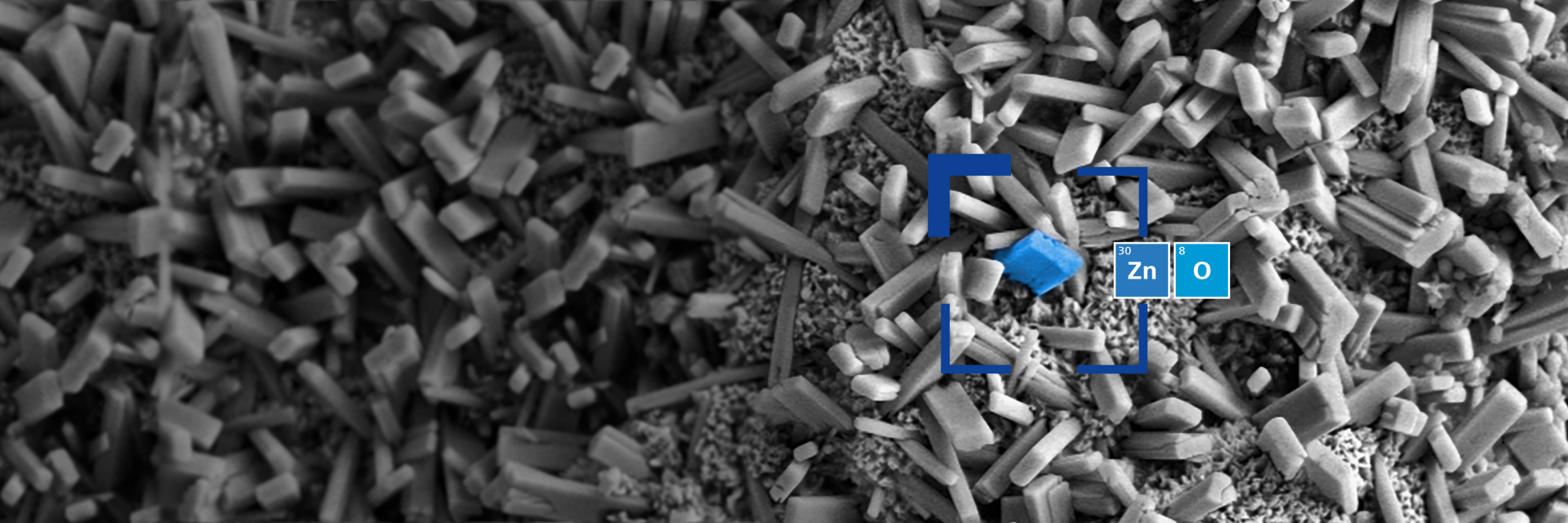

Skenirajuća elektronska mikroskopija (SEM) se koristi za izuzetno preciznu analizu mikrostrukture komponenti, pružajući izvanrednu dubinu polja i visoku rezoluciju. Pomoću ove metode dobijaju se snimci površine uzorka sa izuzetno visokim uvećanjem. Na SEM-u se može dodatno primeniti energetski disperzivna rendgenska spektroskopija (EDS), koja omogućava određivanje hemijskog sastava elemenata u materijalu.

Rešenja koja zadovoljavaju vaše potrebe

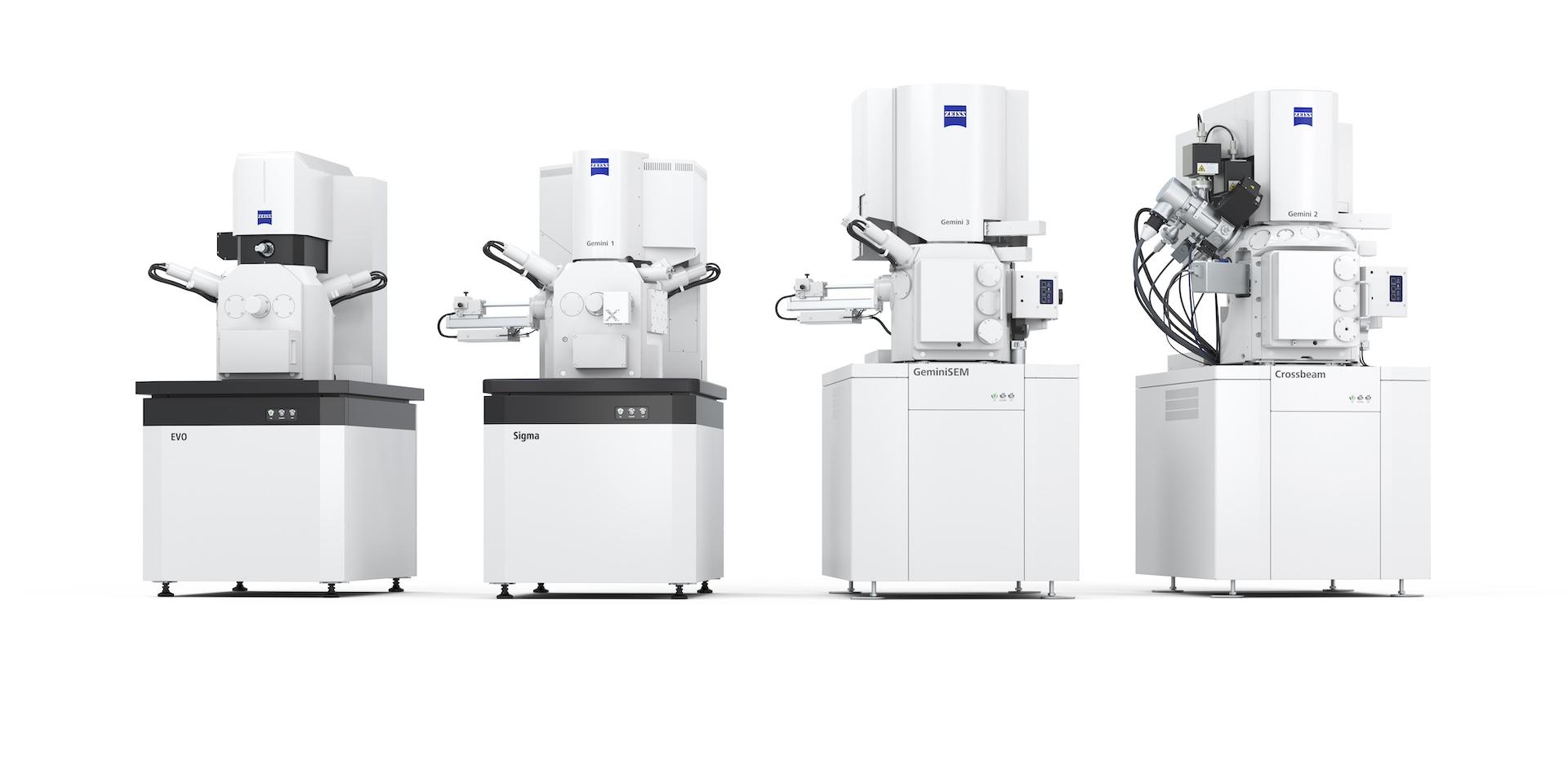

ZEISS serija skenirajućih elektronskih mikroskopa (SEM)

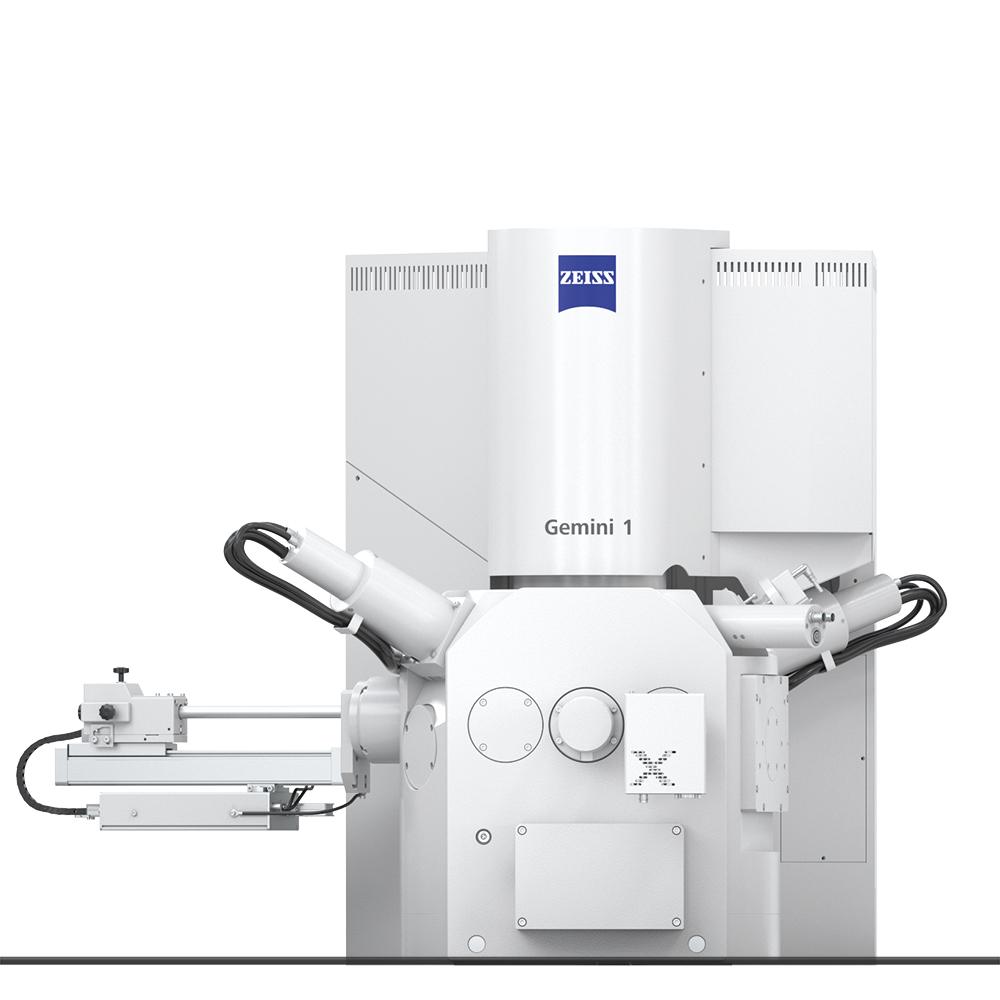

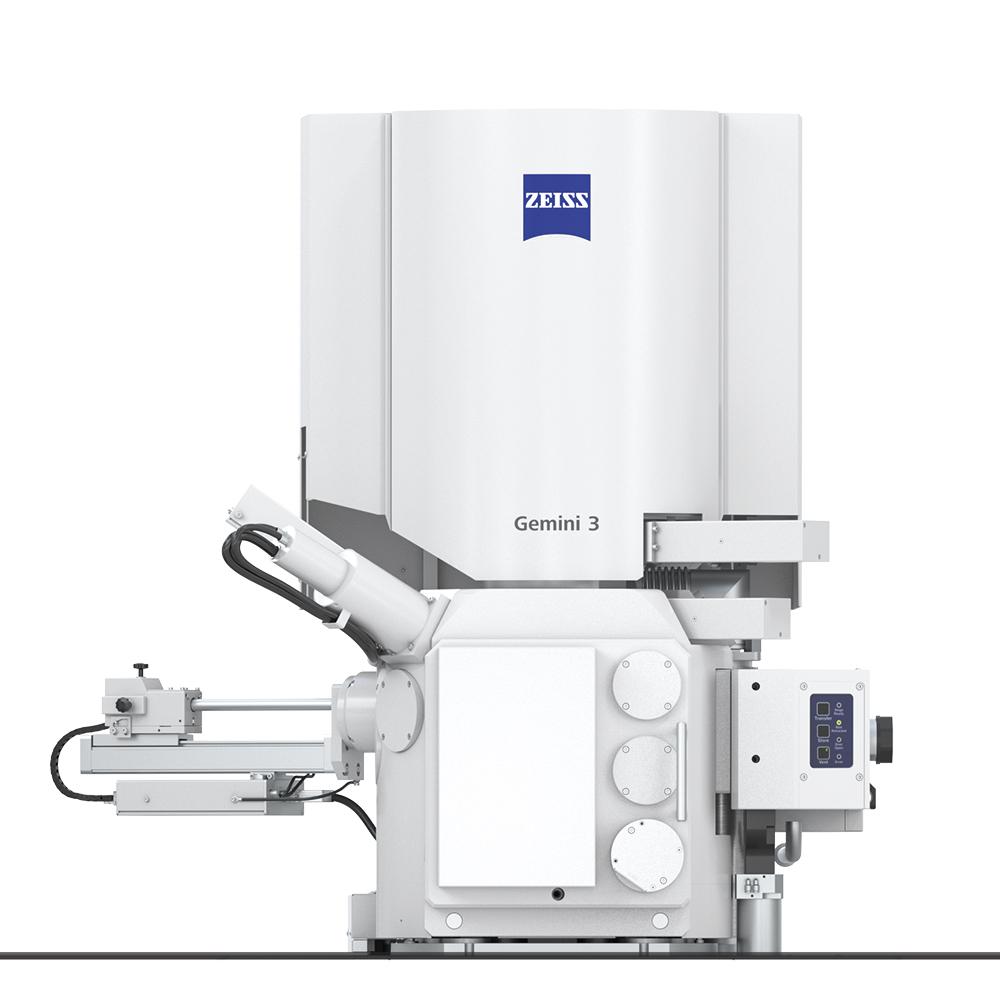

	ZEISS EVO porodica Standardni početni sistem	ZEISS Sigma porodica Napredni sistem	ZEISS GeminiSEM porodica Visokokvalitetni sistem	ZEISS Crossbeam porodica Sistem vrhunskog kvaliteta sa 3D funkcionalnostima
Rezolucija	na 1 kV: 9 nm	na 1 kV: 1,3 nm	na 1 kV: 0,8 nm	na 1 kV: 1,4 nm

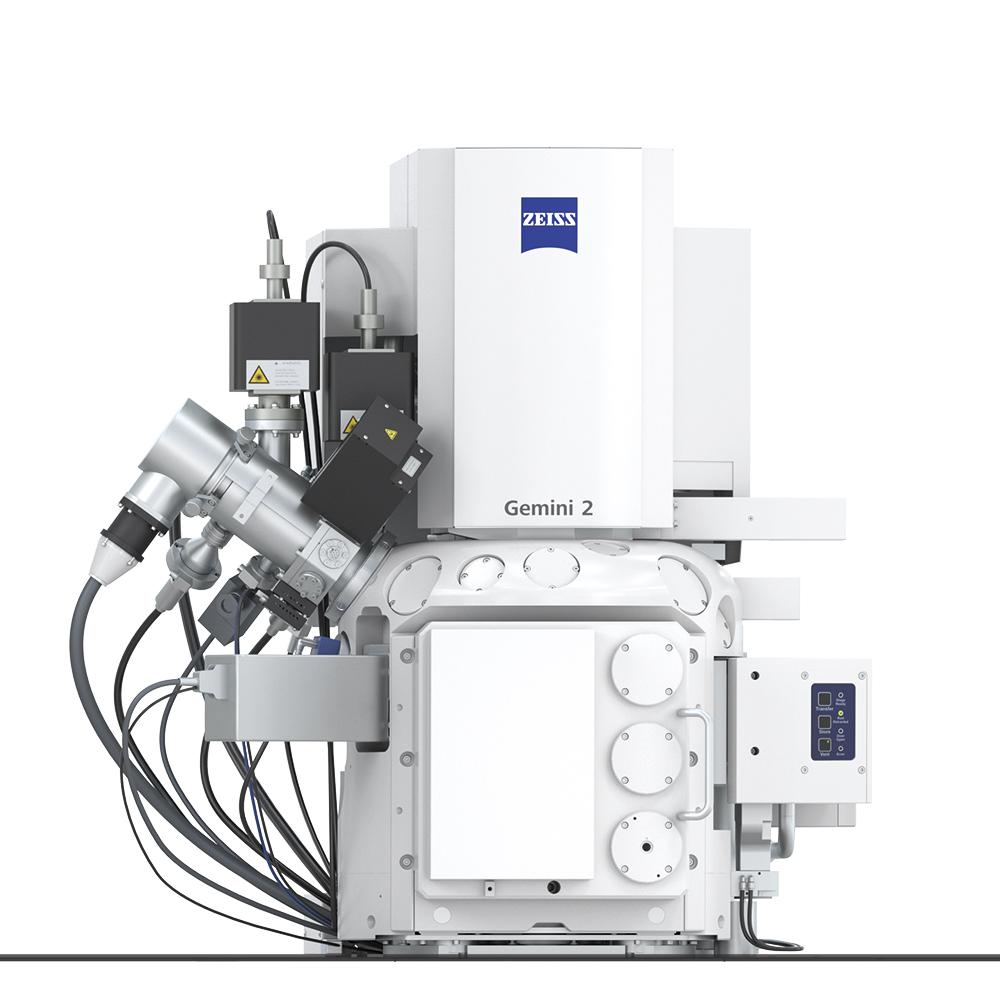

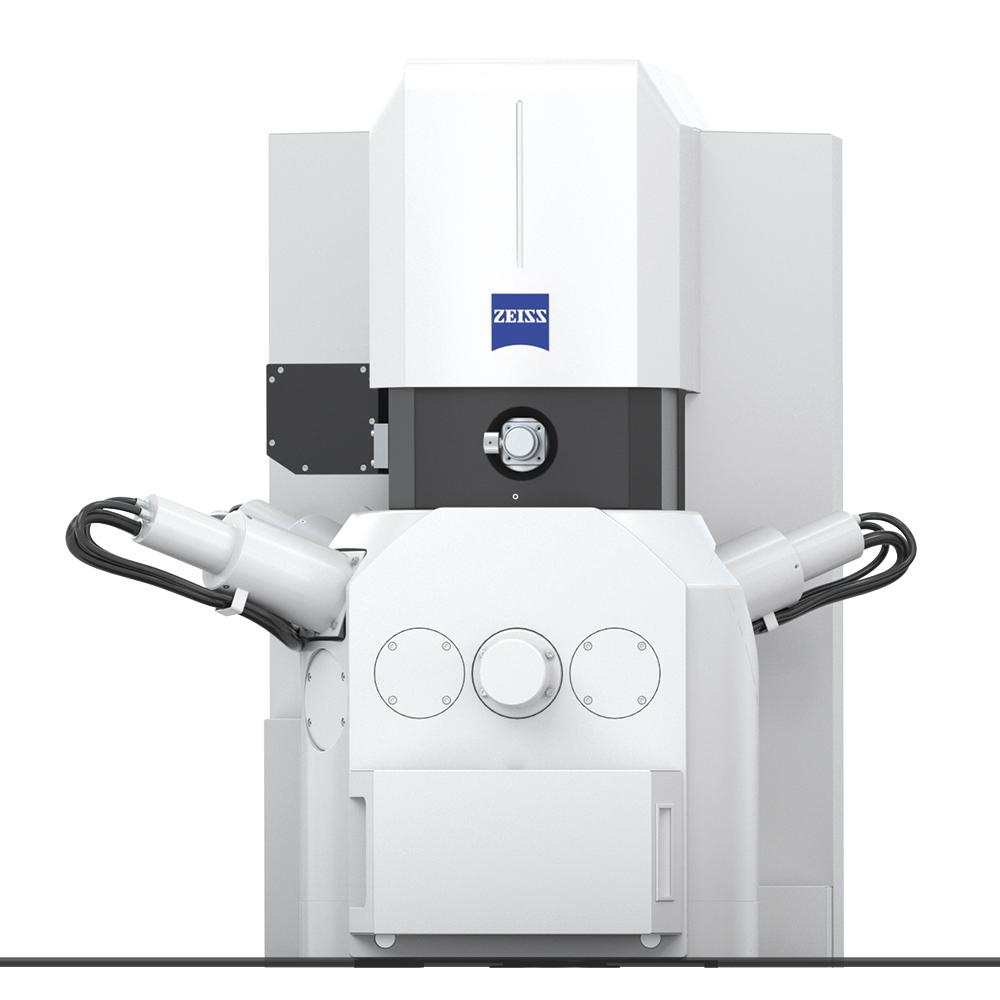

Sistem	Konvencionalni SEM prilagođen zahtevnim EDS analizama sa lako upotrebljivim softverskim opcijama	Elektronski mikroskop sa emisijom polja, namenjen visokokvalitetnom pravljenju slika i naprednoj analitičkoj mikroskopiji	Mikroskop za skeniranje elektrona sa emisijom polja za najviše zahteve u subnanometarskom pravljenju slika, analitici i fleksibilnom radu sa uzorcima	Elektronski mikroskop sa emisijom polja namenjen visokopropusnoj 3D analizi, pripremi uzoraka i primeni femtosekundnog lasera.
Prednosti	Efikasno podržava rutinske aplikacije Zahvaljujući dvostrukom kondenzatoru, omogućava optimalnu povratnu informaciju o materijalu u EDS analizama Fleksibilan, moćan i cenovno pristupačan Pametna zamena za stone SEM sisteme u analizi materijala Omogućava brze rezultate i visok kapacitet obrade	Tačni i ponovljivi rezultati sa bilo kog uzorka Brzo i jednostavno postavljanje eksperimenta ZEISS Gemini tehnologija Fleksibilna detekcija za kristalno jasne slike Sigma 560 nudi najbolju EDS geometriju u svojoj klasi	Najviši kvalitet slike i izuzetna svestranost Napredni režimi pravljenja slika Visokoefikasna detekcija i izvanredne analitičke performanse ZEISS Gemini tehnologija Širok izbor detektora za najbolje pokrivanje mernih potreba	Najbolja 3D rezolucija u FIB-SEM analizi Dva snopa, jonski i elektronski Alat za pripremu uzorka Mogućnost upotrebe dodatnog femtosekundnog lasera EDS, EBSD, WDS, SIMS, i dodatne opcije na zahtev Maksimalni uvidi kroz ciljanu trodimenzionalnu analizu
	ZEISS EVO	ZEISS Sigma	ZEISS GeminiSEM	ZEISS Crossbeam

ZEISS SEMs: Rešenja za industrijsku mikroskopiju

Evolucija ZEISS Gemini optike
Brza 3D analiza kvarova. Korelativno rešenje za radni proces od kompanije ZEISS.
Analiza materijala putem skala u samo četiri koraka.
Pojednostavljena lokalizacija i navigacija na SEM uređaju: ZEISS ZEN Connect
Priprema i analiza čvrstih baterija pomoću ZEISS Xradia, ZEISS Crossbeam i ZEISS Orion sistema

Sadržaj trećih strana je blokiran

Video plejer je blokiran zbog vaših željenih postavki kolačića. Da biste promenili postavke i reprodukovali video, kliknite na dugme u nastavku i prihvatite upotrebu „funkcionalnih“ tehnologija praćenja.

ZEISS Gemini tehnologija za industrijsku primenu. ZEISS nudi pravo rešenje za svaku primenu. Pogledajte video i saznajte više o razvoju i prednostima Gemini tehnologije.

Evolucija ZEISS Gemini optike
Sadržaj trećih strana je blokiran

Video plejer je blokiran zbog vaših željenih postavki kolačića. Da biste promenili postavke i reprodukovali video, kliknite na dugme u nastavku i prihvatite upotrebu „funkcionalnih“ tehnologija praćenja.

Pogledajte video o našem korelacionom rešenju za radni proces! Otkrijte kako jednostavno iskoristiti vaše podatke kroz različite tehnologije uz ZEISS rešenja i kako postići pouzdane i efikasne rezultate.

Brza 3D analiza kvarova. Korelativno rešenje za radni proces od kompanije ZEISS.
Sadržaj trećih strana je blokiran

Video plejer je blokiran zbog vaših željenih postavki kolačića. Da biste promenili postavke i reprodukovali video, kliknite na dugme u nastavku i prihvatite upotrebu „funkcionalnih“ tehnologija praćenja.

Kako izgledaju vaše makroskopske strukture? Kako pronalazite oblasti od interesa u velikom uzorku? Kako pristupate ovim područjima od interesa (ROI)? I kako ih dalje analizirate?

Analiza materijala putem skala u samo četiri koraka.
Sadržaj trećih strana je blokiran

Video plejer je blokiran zbog vaših željenih postavki kolačića. Da biste promenili postavke i reprodukovali video, kliknite na dugme u nastavku i prihvatite upotrebu „funkcionalnih“ tehnologija praćenja.

Organizujte, vizualizujte i povežite različite mikroskopske snimke i podatke istog uzorka na jedinstvenoj, centralizovanoj platformi. Korelacija slika različitih skala može se preklopiti unutar radnog okvira i koristiti za jednostavnu navigaciju između nivoa detalja.

Pojednostavljena lokalizacija i navigacija na SEM uređaju: ZEISS ZEN Connect
Sadržaj trećih strana je blokiran

Video plejer je blokiran zbog vaših željenih postavki kolačića. Da biste promenili postavke i reprodukovali video, kliknite na dugme u nastavku i prihvatite upotrebu „funkcionalnih“ tehnologija praćenja.

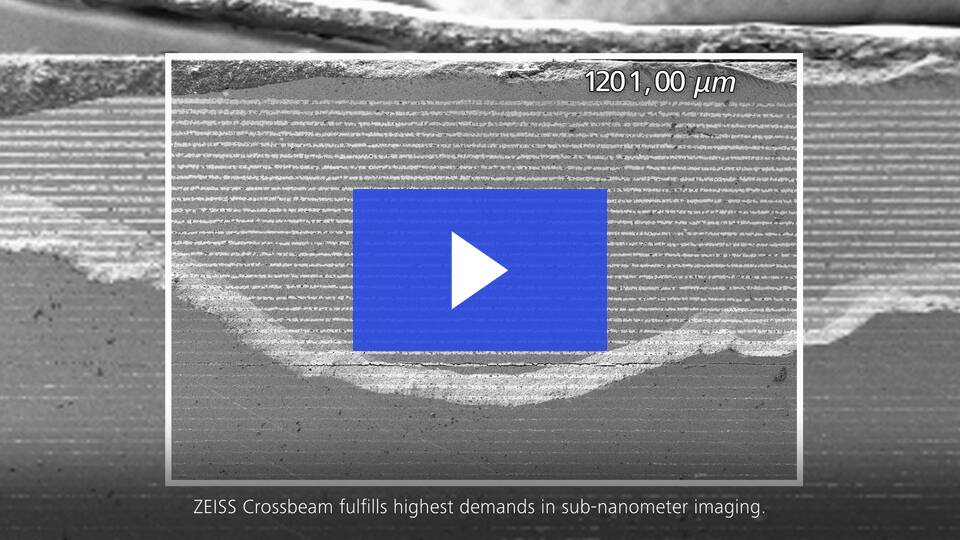

Analizom neoštećenih uzoraka moguće je identifikovati promene u sastavu koje utiču na kvalitet i dugotrajnost baterija. ZEISS mikroskopska rešenja za industrijsku primenu omogućavaju ne destruktivne 3D analize visoke rezolucije i korelativne tehnike, koje su od suštinskog značaja za kontrolu kvaliteta.

Priprema i analiza čvrstih baterija pomoću ZEISS Xradia, ZEISS Crossbeam i ZEISS Orion sistema

ZEISS Efikasna navigacija

ZEISS ZEN core je vaš softver za povezanu mikroskopiju i analizu slika. Softver omogućava brz i sveobuhvatan pregled: Pruža centralizovani korisnički interfejs za pregled svih mikroskopskih rezultata. Jednostavnim pritiskom na dugme aktivirate automatizovane procese za brze i pouzdane rezultate.

U fokusu: korelativna mikroskopija.

ZEISS ZEN Connect.

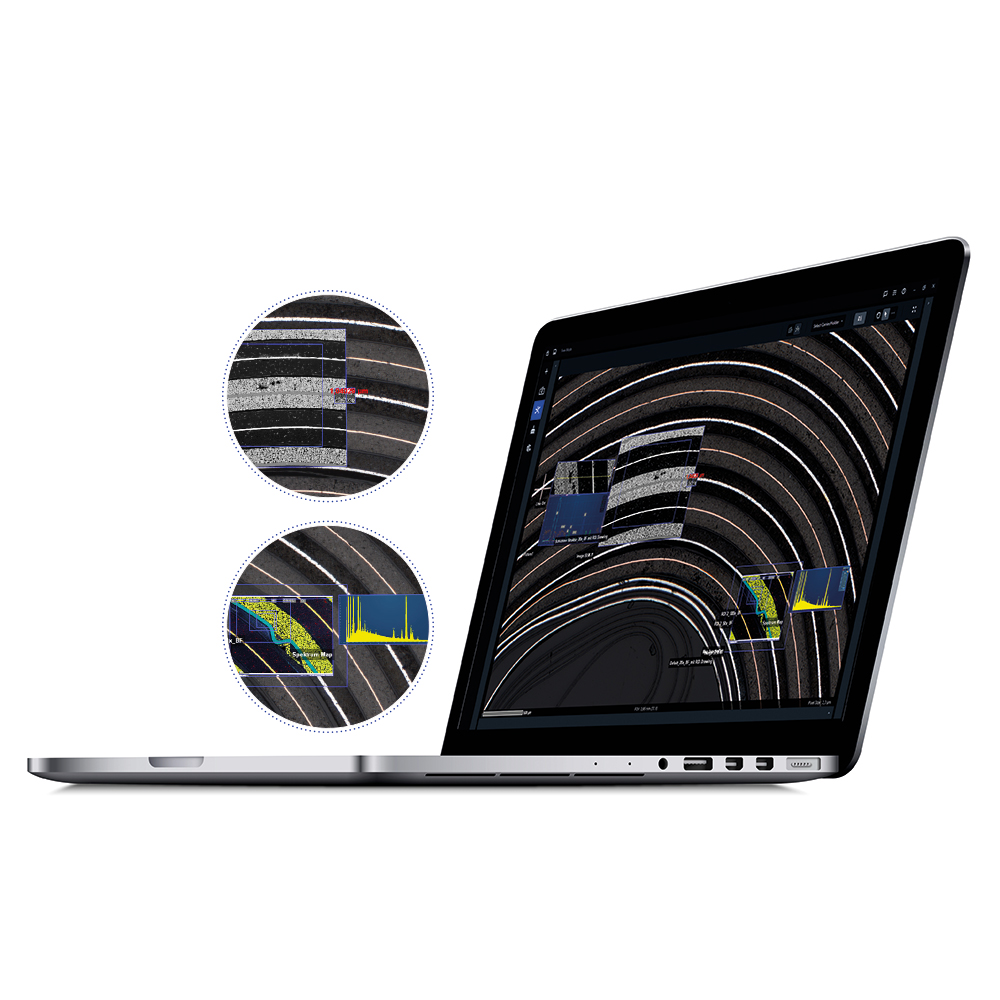

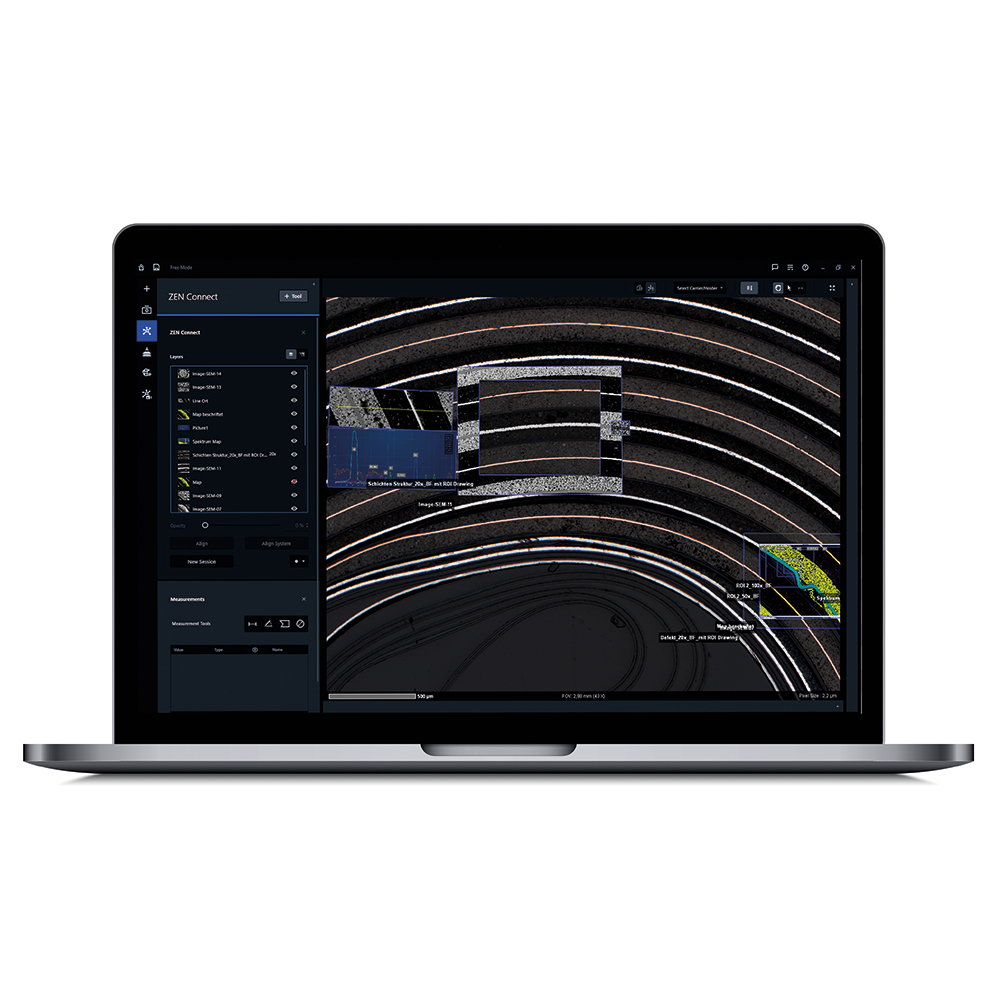

Organizujte, vizualizujte i povežite različite mikroskopske snimke i podatke istog uzorka na jedinstvenoj, centralizovanoj platformi. Uz ovu otvorenu platformu brzo prelazite sa opšteg pregleda na napredno pravljenje slika, čak i kada radite sa tehnologijama trećih strana. Uz ZEN Connect, možete ne samo poravnati, preklopiti i kontekstualizovati sve slikovne podatke. Već vam omogućava da bez napora prenosite uzorke i podatke sa slika između različitih svetlosnih i elektronskih mikroskopa.

ZEISS ZEN Connect integriše i prikazuje
korelisane snimke dobijene različitim mikroskopskim tehnikama (kao što su svetlosna i elektronska mikroskopija) u objedinjeni vizuelni prikaz. Ovo je posebno korisno za detaljno istraživanje velikih preglednih snimaka, poput ćelijskih struktura baterija. Modul takođe omogućava uvoz i korelaciju neslikovnih podataka, kao što su EDS rezultati. Kompatibilno sa vodećim proizvođačima EDS sistema.
U fokusu: korelativna mikroskopija.

ZEISS ZEN Connect.

ZEN Connect pruža maksimalno relevantne podatke uz najmanje uloženog truda: Sva područja od interesa se nakon inicijalnog poravnanja automatski prepoznaju i prikazuju u odgovarajućem kontekstu. Takođe možete organizovati podatke iz više modaliteta. Slike generisane putem ZEN Connect-a mogu biti organizovano sačuvane u strukturiranoj bazi podataka. Svaka slikovna datoteka automatski dobija unapred definisano individualno ime. Preklapajuće slike i njihovi povezani podaci su lako pretraživi, uz dodatnu opciju filtriranja po tipu mikroskopa pomoću nove funkcionalnosti filtera.

Vizualizacija skupa podataka:
podržava uvoz i pridruživanje neslikovnih dokumenata, uključujući izveštaje i opise (pdf, pptx, xlsx, docx itd.).

Jednostavna navigacija:
klikom na preglednu sliku pristupate ili ponovo procenjujete bilo koje definisano područje interesa (ROI), uz potpuno preklapanje slika.

Pametnije. Omogućava značajne uštede vremena.

ZEISS ZEN Intellesis.

Sa primenom etabliranih tehnika učenja na mašini, kao što su klasifikacija piksela i duboko učenje, ZEISS ZEN Intellesis omogućava pouzdanu i reproduktivnu segmentaciju, čak i korisnicima bez prethodnog stručnog znanja. Jednostavno učitajte svoju sliku, definišite klase, označite piksele, obučite model i pokrenite segmentaciju.

Dovoljno je obučiti softver na malom broju uzoraka da bi se omogućila automatska obrada i segmentacija velikih skupova od stotina slika. Na ovaj način ne samo da štedite vreme, već i minimizujete mogućnost korisničkih grešaka. Svi vremenski zahtevni koraci segmentacije na velikom broju sličnih slika su automatizovani pomoću moćnih algoritama učenja na mašini.

ZEISS ZEN Intellesis
omogućava identifikaciju čestica primenom učenja na mašini, pružajući veću tačnost u prepoznavanju čestica, učenju segmentacije slika i klasifikaciji objekata.

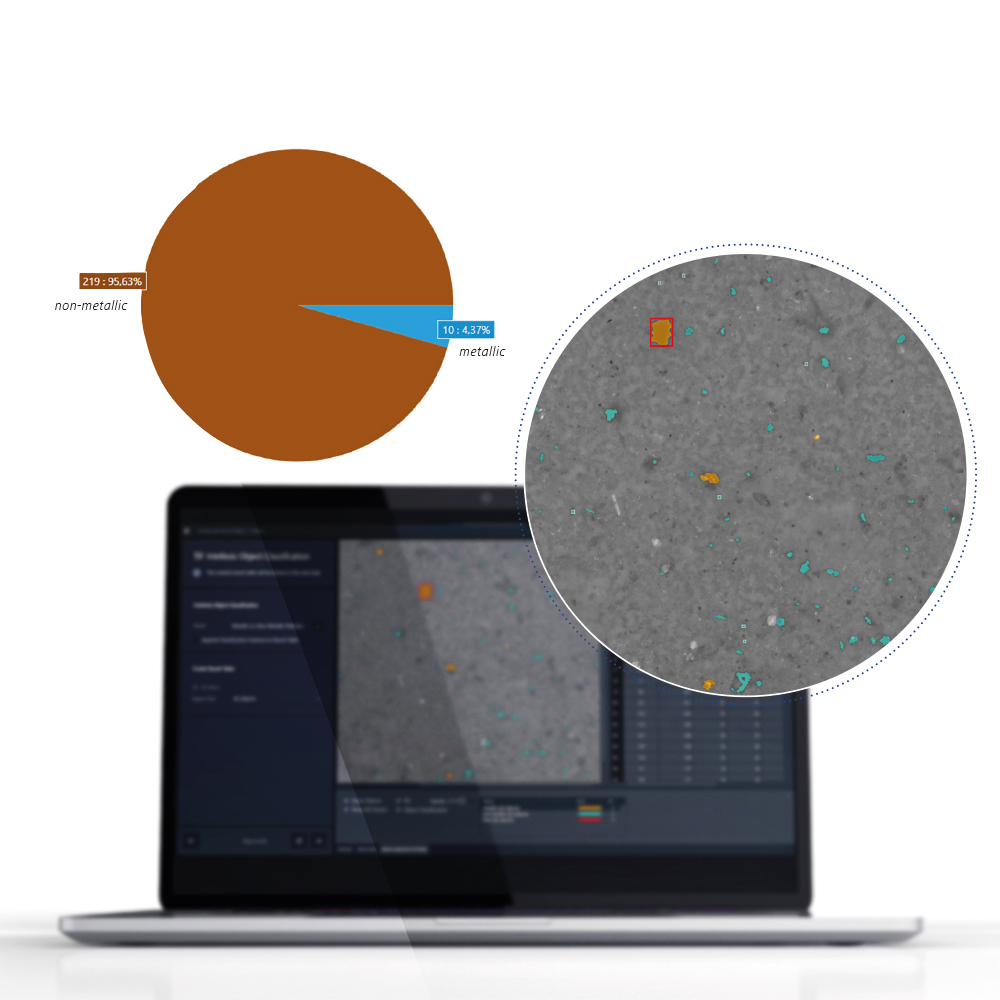

Funkcija Intellesis klasifikacije objekata
omogućava dodatnu kategorizaciju segmentiranih čestica i njihovo razvrstavanje po podtipovima. Na osnovu tih informacija moguće je izvršiti brojanje čestica po tipovima.
Pametnije. Omogućava značajne uštede vremena.

ZEISS ZEN Intellesis.

ZEN Intellesis omogućava jednostavnu segmentaciju višedimenzionalnih slika iz različitih izvora, uključujući široko polje, super-rezoluciju, fluorescenciju, snimanje bez oznake, konfokalnu, svetlosnu listu, kao i elektronsku i rendgensku mikroskopiju. ZEN moduli za evaluaciju omogućavaju automatsko kreiranje izveštaja i merenje u skladu sa industrijskim standardima.

Za post-segmentacijsku klasifikaciju po tipu, ZEN Intellesis primenjuje inovativni pristup. Za razliku od tipičnih rešenja učenja na mašini koja analiziraju pojedinačne piksele, model za klasifikaciju objekata koristi više od 50 izmerenih svojstava po objektu, kako bi ih razlikovao i automatski klasifikovao. Zahvaljujući tabeliranim podacima, ovaj proces klasifikacije je daleko brži u poređenju sa segmentacijom, zasnovanom na specifično obučenim dubokim neuronskim mrežama.

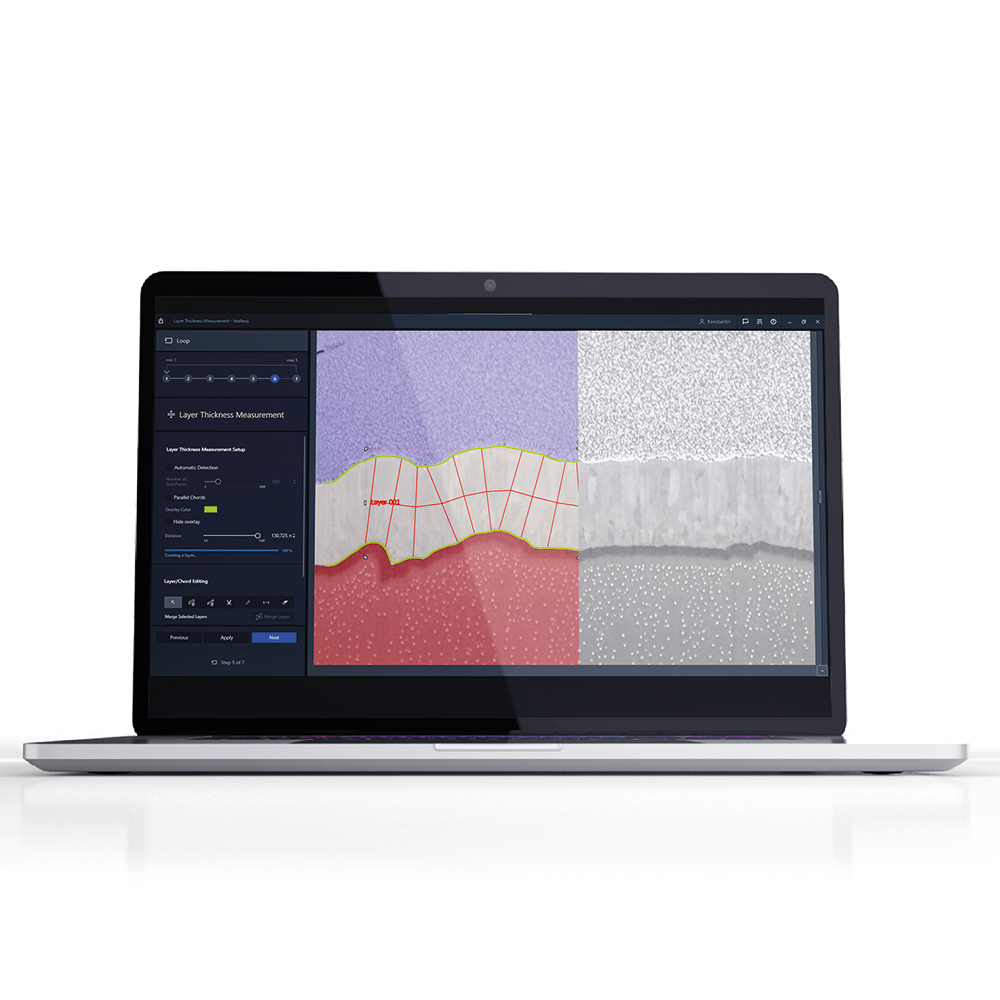

Primer merenja debljine sloja:
FIB presek preklapanja slojeva CIGS solarnih ćelija – rezultat sa Crossbeam 550 InLens detektora (desno) i nakon segmentacije učenjem na mašini pomoću ZEN Intellesis-a (levo).

Koristimo ZEISS ZEN Intellesis za automatsku segmentaciju i precizniju analizu komponenti druge faze u dual-faznom čeliku. Softver menja pristup karakterizaciji materijala i omogućava brže i pouzdanije rezultate.

Tim ArcelorMittal Tubarão Više detalja o iskustvu korisnika potražite u našoj brošuri o SEM mikroskopima.
