ZEN core

ZEN core

Obrada slika u industrijskoj primeni

Sadržaj trećih strana je blokiran

Video plejer je blokiran zbog vaših željenih postavki kolačića. Da biste promenili postavke i reprodukovali video, kliknite na dugme u nastavku i prihvatite upotrebu „funkcionalnih“ tehnologija praćenja.

Analiza slika u industrijskoj mikroskopiji

U industriji, prava vrednost slike nije u optici, već u informacijama koje ona pruža. Za njihovo prikupljanje se koriste industrijski sistemi za obradu slika u kombinaciji sa odgovarajućim softverom. Jednostavna segmentacija slike može se postići primenom različitih metoda, poput analize sivih tonova, ali ovaj pristup ima svoja ograničenja u specifičnim uslovima snimanja. Veštačka inteligencija (AI) savršeno nadopunjuje ove metode. Softver za industrijsku obradu slika zasnovan na veštačkoj inteligenciji, poput ZEISS ZEN core, omogućava automatizovane, brze, pouzdane, skalabilne i što je najvažnije, ponovljive rezultate.

Uz ZEN core softver, ZEISS nudi rešenje za kompleksnu obradu slika. Softver objedinjuje pravljenje slika, segmentaciju, analizu i povezivanje podataka, čime omogućava automatsku analizu mikroskopskih slika. Zahvaljujući intuitivnom interfejsu, ZEN core softver omogućava lako izvođenje i složenih analiza slika. Unapred definisani radni tokovi smanjuju vreme potrebno za analizu i omogućavaju pouzdane i ponovljive rezultate. Iskoristite mogućnost povezivanja ZEISS mikroskopa sa snimanjem slike u realnom vremenu i upravljanjem uređajem za napredne automatizovane analize. ZEN core vam omogućava deljenje stručnog znanja unutar cele kompanije. Automatizovana segmentacija i analiza slika donose koristi celoj kompaniji i omogućavaju najviši nivo kontrole kvaliteta. Isprobajte ZEISS ZEN core i sami se uverite u njegove mogućnosti. Softver za industrijsku obradu slika možete testirati besplatno i bez ikakvih obaveza tokom 60 dana.

ZEN core
Besplatna proba

Aspekti obrade slika u industrijskoj primeni

Kod industrijske obrade slika, 2D i 3D slike se prvo dele na različite oblasti (segmentacija slike), koje se zatim analiziraju i pružaju važne informacije. Industrijska obrada slika služi za otkrivanje grešaka, analizu strukture i materijala, ali i za dobijanje drugih važnih podataka neophodnih za kontrolu i očuvanje kvaliteta. Kada se obrada slika u industriji obavlja ručno, potrebno je mnogo znanja i vremena za segmentaciju i analizu. Rešenje: Veštačka inteligencija. Automatizovanom analizom slika mogu se postići skalabilni, pouzdani i ponovljivi rezultati. ZEISS ZEN core vam pruža upravo te prednosti – i još mnogo toga.

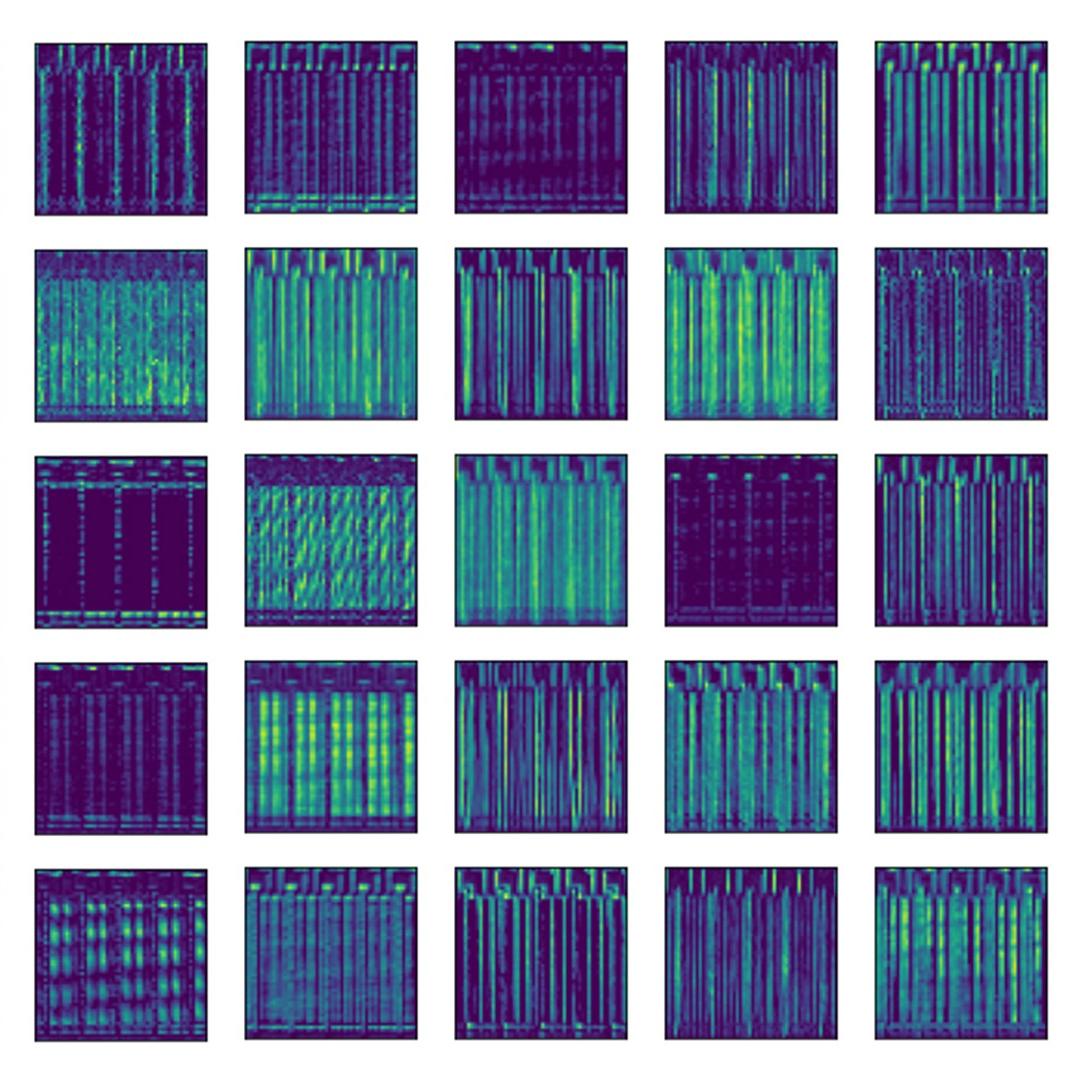

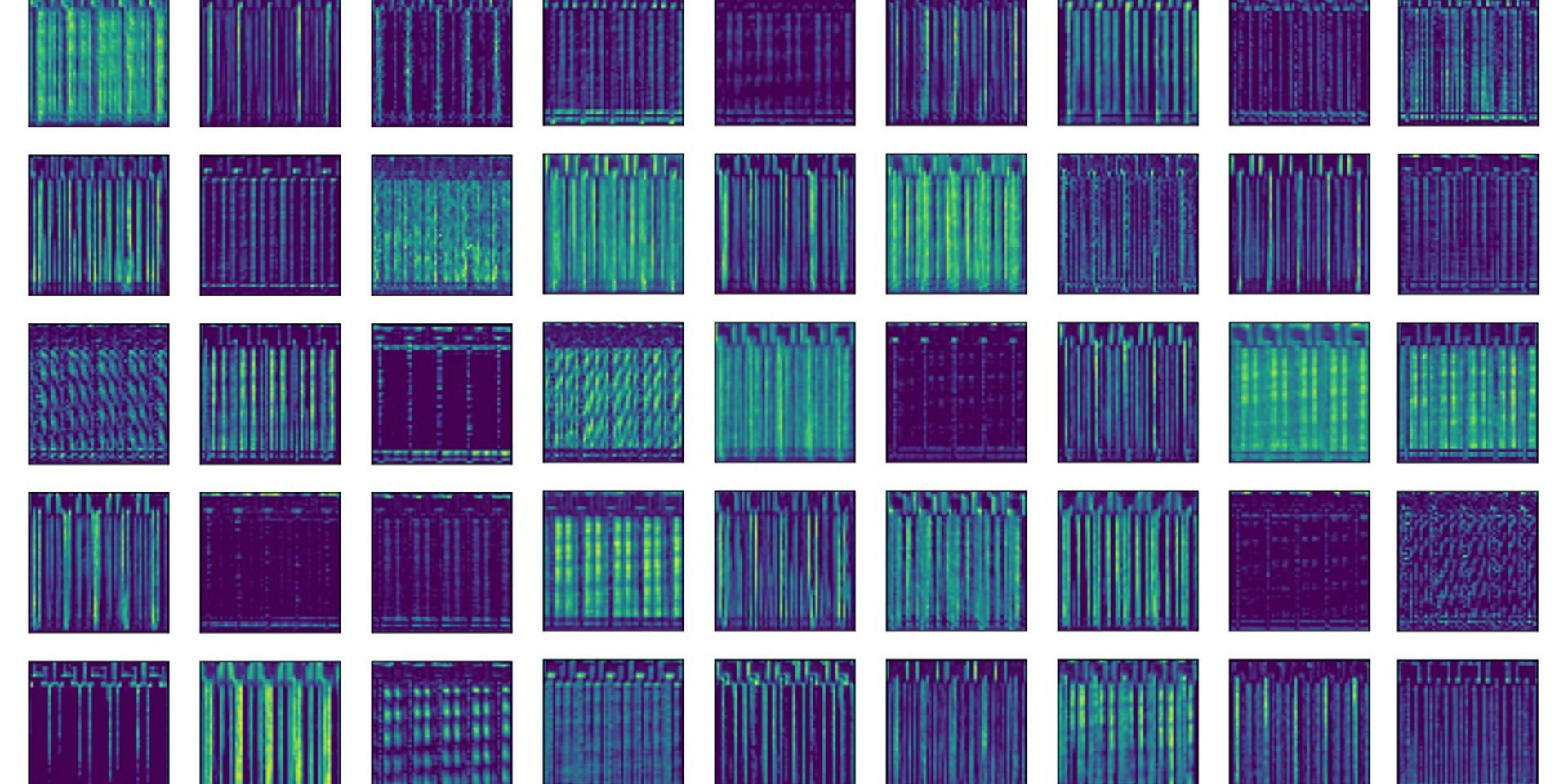

Duboko učenje za automatizovane analize

Duboko učenje za automatizovane analize

Duboko učenje se koristi za treniranje veštačke inteligencije koja automatski, brzo i pouzdano sprovodi segmentaciju i analizu 2D i 3D slika.

Saznajte više

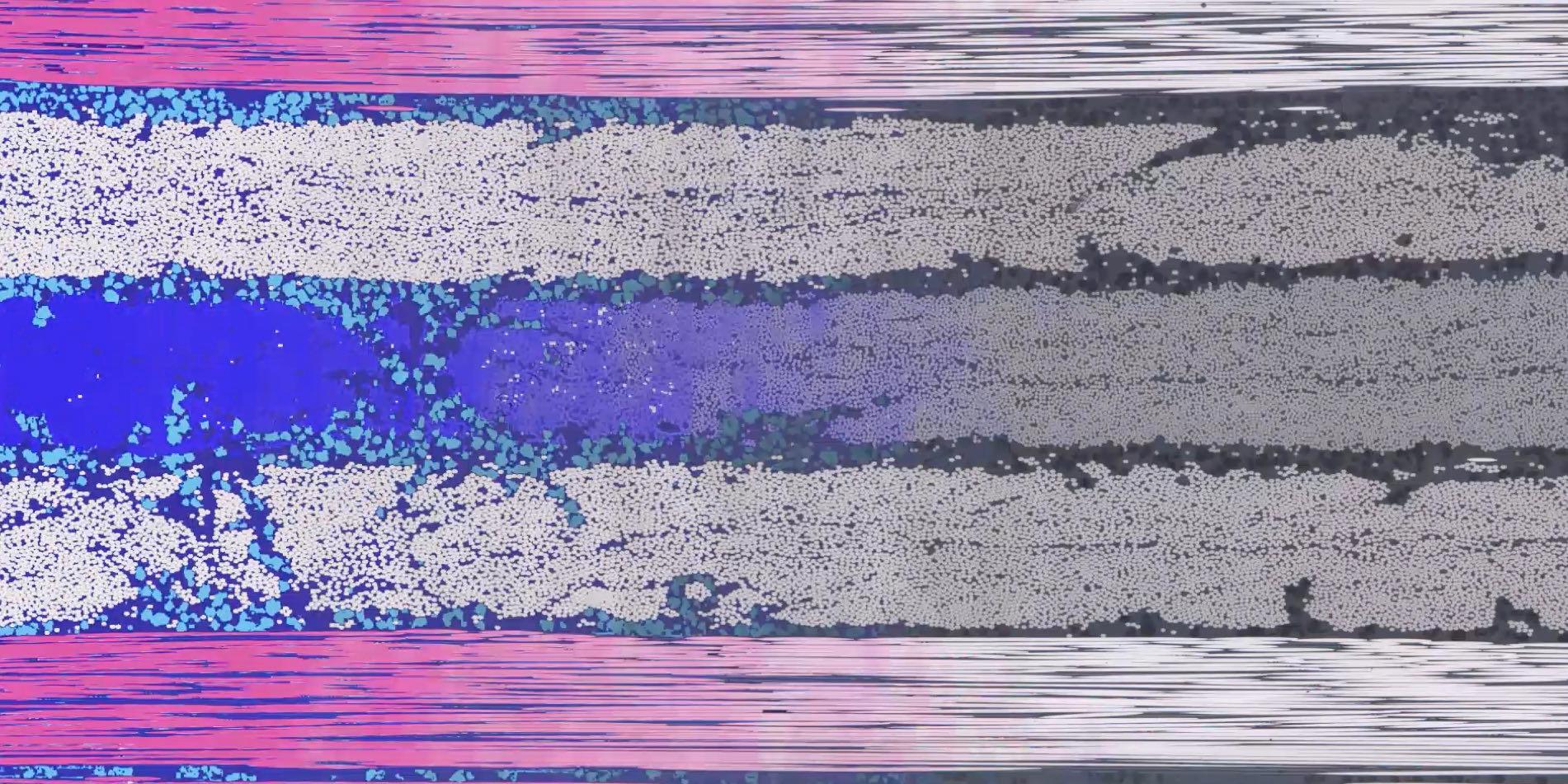

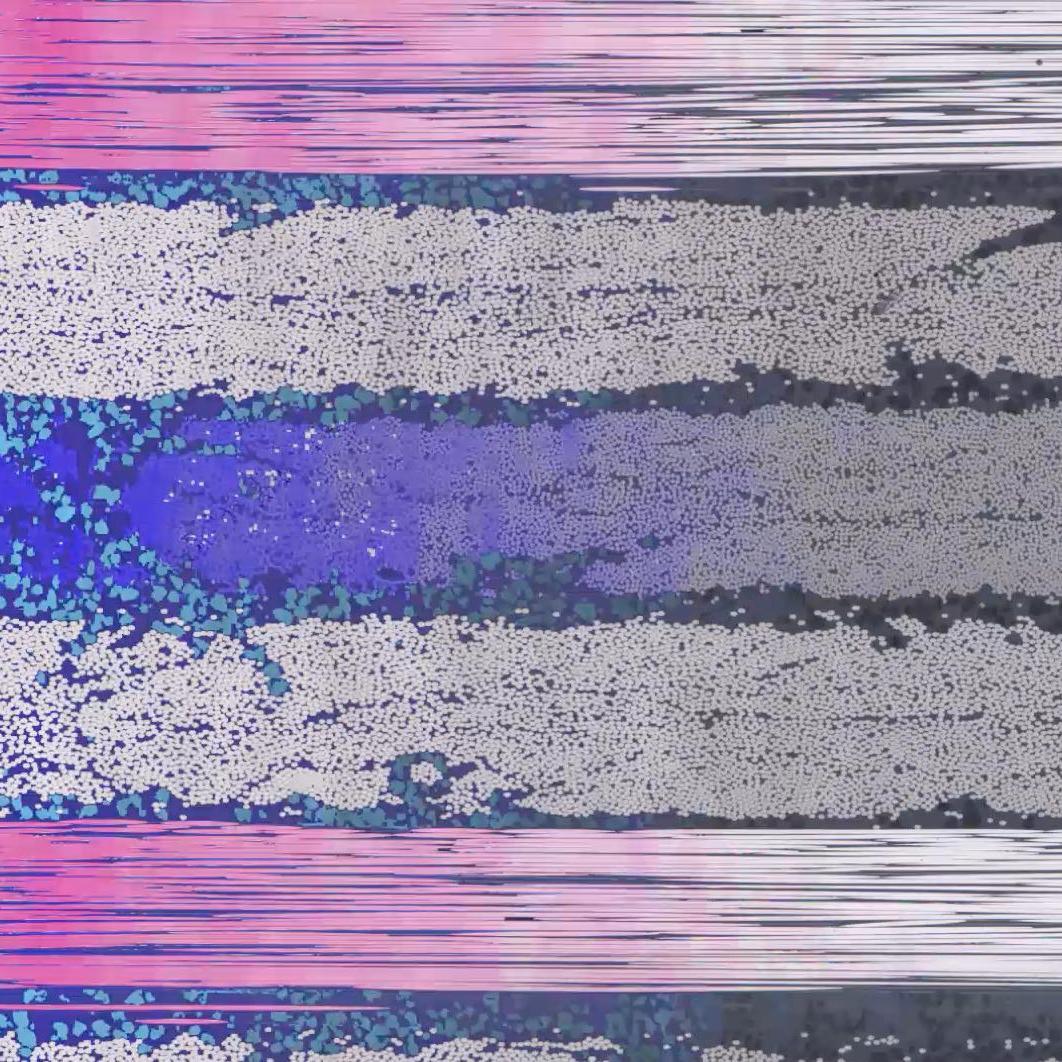

Inteligentna analiza materijala

Inteligentna analiza materijala

Za detaljno proučavanje svojstava materijala i unutrašnje strukture objekta potrebne su složene analize. Uz ZEN core softver, složene analize se sprovode lako, po koracima, prateći unapred definisan radni tok.

Saznajte više

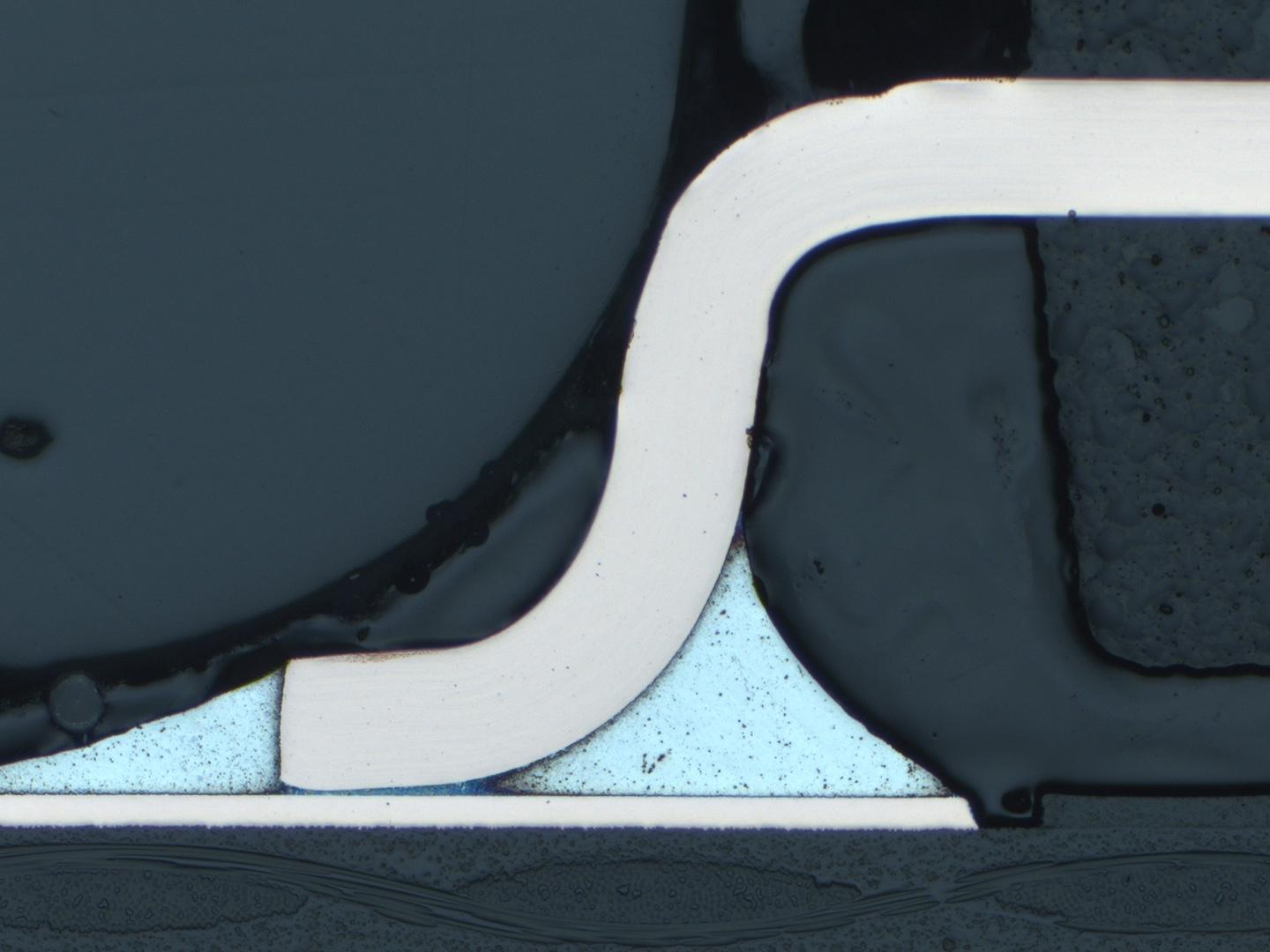

Segmentacija slike IC-a (integrisanog kontrolera) u preseku
Segmentacija slike IC-a (integrisanog kontrolera) u preseku
Segmentacija slike IC-a (integrisanog kontrolera) u preseku

Analiza slika

Segmentacija slike IC-a (integrisanog kontrolera) u preseku

U industrijskom okruženju, analiza slika se obično sprovodi u vidu segmentacije mikroskopskih slika. Da bi se to postiglo, slika se deli na više oblasti koje su međusobno razgraničene. Analiziraju se i same oblasti i njihove međusobne granice. Na primer, kako bi se otkrili defekti i obezbedio kvalitet proizvoda. Ipak, u zavisnosti od tipa objekta, potrebno je uzeti u obzir i posebne slučajeve. Na primer, povezane oblasti su značajne tek kada dostignu određenu veličinu i oblik, ili kada se uzima u obzir njihova međusobna udaljenost. To čini ručnu analizu veoma složenom i dugotrajnom. U tom se slučaju koristi softver za obradu slika, koji zamenjuje ručnu analizu automatizovanim procesom. Na taj način se utiče manje na rezultate, a informacije se dobijaju brže i uz manji utrošak vremena. Analiza slike se može vršiti u kombinaciji s analizom sivih tonova (thresholding), ali i pomoću modela zasnovanih na veštačkoj inteligenciji.

Veštačka inteligencija

Veštačka inteligencija

Veštačka inteligencija (AI) obuhvata automatizaciju i učenje na mašini. Računar oponaša ljudsko razmišljanje i učenje. U industrijskim okruženjima, modeli veštačke inteligencije se obučavaju za prepoznavanje struktura, defekata i karakteristika, omogućavajući im da autonomno rešavaju kompleksne zadatke na osnovu vizuelnih podataka.

ZEISS koristi veštačku inteligenciju za segmentaciju slika i celovitu analizu slika. Jednostavnim procesom obuke modela u softveru ZEISS ZEN core, postiže se automatska segmentacija i klasifikacija jedne ili više slika. Na taj način rutinski zadaci postaju efikasniji, manje zavisni od korisnika i rezultuju uštedom vremena i troškova.

Lista alata i modula

ZEN core nudi različite alate za optimalnu podršku analizi slika. Ovde možete videti pregled dela našeg softverskog portfolija. Svi alati se mogu koristiti nezavisno od sistema za pravljenje slika.

  • Sadržaj paketa:

    • Analiza veličine zrna: Merenje veličina zrna uz primenu različitih metoda obrade, u skladu sa međunarodnim standardima
      • Planimetrijska metoda: Automatska rekonstrukcija granica zrna (merenje pojedinačnih zrna i određivanje raspodele veličine zrna)
      • Metoda preseka linijom: Poluautomatsko merenje uz korišćenje obrazaca presečnih linija
      • Metoda poređenja: Ručna procena uz upotrebu referentnih serija
      • Merenje prema sledećim standardima: DIN EN ISO 643:2020 ASTM E 112-13 Plate I – IV; ASTM E 1382-97 GB/T 6394 2017
    • Analiza livenog gvožđa: Analiza oblika, veličine i raspodele grafitnih čestica u livenom gvožđu
      • Oblik i veličina prikazani kao procenat površine (opciono: poređenje rasporeda grafita sa referentnim serijama)
      • Dostupan standard: DIN EN ISO 945 # 2019
      • Dodatna ručna reklasifikacija faza
    • Višefazna analiza: Automatizovano merenje veličine i površine čestica u višefaznim uzorcima i procena poroznosti
    • Poređenje referentnih serija: Poređenje mikrosnimaka sa standardizovanim ili korisnički definisanim referentnim serijama
      • Poređenje jedne, dve, četiri ili osam referentnih slika u istom prikazu, sa opcijom preklapanja slike i grafikona radi direktnog poređenja:
        • Zrna: DIN EN ISO 643:2012 ASTM E 112-13 Plate I – IV; GB/T6394 2002
        • Nemetalne inkluzije (NMI): ISO 4967:2013; GB-10561 EN 10247:2007, ASTM E 45:2013; DIN 50602:1987
        • Grafit: EN ISO 945-1: 2008 + Cor. 1: 2010
        • Stvaranje referentne serije: Mogućnost kreiranja referentnih serija prilagođenih potrebama korisnika
    • Merenje debljine sloja premaza: Automatsko ili interaktivno merenje debljine različitih slojeva
      Dostupni standardi: ASTM B 487 – 2007, DIN EN ISO 1463 – 2004

    Uz podršku veštačke inteligencije. Unapred obučeni modeli omogućavaju analizu podataka. Korisnici ne mogu sami kreirati ili menjati modele – za to je potreban AI Toolkit. Za korišćenje modela baziranih na dubokom učenju potrebna je pretplata na APEER ML.

  • Paket alata za 2D analizu slika koji omogućava automatsko kreiranje mernih programa, uz podršku naprednih funkcija obrade

  • Potpuni paket aplikacija sa veštačkom inteligencijom, sa ugrađenim interfejsima za obučavanje modela:

    • ZEN Intellesis segmentacija: Automatizovana segmentacija slika uz primenu algoritama učenja na mašini
    • Klasifikacija objekata pomoću ZEN Intellesis alata: Automatska klasifikacija objekata na osnovu segmentiranih i obrađenih slika korišćenjem algoritama učenja na mašini
    • Smanjenje šuma uz pomoć ZEN Intellesis AI funkcije: Smanjenje šuma uz pomoć veštačke inteligencije i algoritama Noise-2-Void
    • Makro okruženje: Pisanje prilagođenih makroa u Python-u prema potrebama korisnika
    • API: Upravljanje ZEN core softverom putem API interfejsa (usluga ZEISS programerskog tima)
    • Praćenje i dokumentovanje tokova rada, uz jasno definisanu odgovornost (neophodno za usklađenost sa 21 CFR Part 11)
    • Evidencija revizije (Audit trail)

  • Baza slika zasnovana na SQL-u

    • Centralna baza sa jedinstvenim pristupom podacima
    • Pametno upravljanje podacima
    • Neograničeno integrisano upravljanje korisnicima i pristupom bez dodatnih troškova

Pitanja o ZEN core

Imate li neka pitanja ili želite individualne savete? Obratite se našim stručnjacima za ZEISS ZEN core!

Isprobajte ZEN core

Jednostavno se registrujte i testirajte ZEN core besplatno – bez ikakve ugovorne obaveze. Upoznajte našu analizu slika i alate za učenje na mašini u roku do 60 dana.
