ZEISS PRISMO
ZEISS PRISMO porodica

ZEISS PRISMO

Svestrana KMM

Sa greškom u merenju dužine od 0,9 + L/350 µm, ZEISS PRISMO je vodeći model među ZEISS KMM i sinonim za precizna merenja. Postiže pouzdane i reproduktivne rezultate pri visokim brzinama merenja.

  • Računarski podržana tačnost (CAA) za postizanje maksimalne preciznosti
  • ZEISS VAST Performance paket za brže merenje
  • Raznolikost sondi zahvaljujući tehnologiji sistema za višestruku primenu sonde (ZEISS masa)
  • Ušteda vremena i troškova sa ZEISS Articulating Stylus
ZEISS PRISMO
Kontakt

Računarski podržana tačnost (CAA)

Garantovani najbolji rezultati

Računarski podržana tačnost (CAA) koriguje statičke i dinamičke uticaje na uređaj, obezbeđujući vrhunsku preciznost čak i pri skeniranju velikom brzinom. Ubrzana kalibracija i proverena dugoročna stabilnost koncepta doprinose povećanju ekonomske efikasnosti.

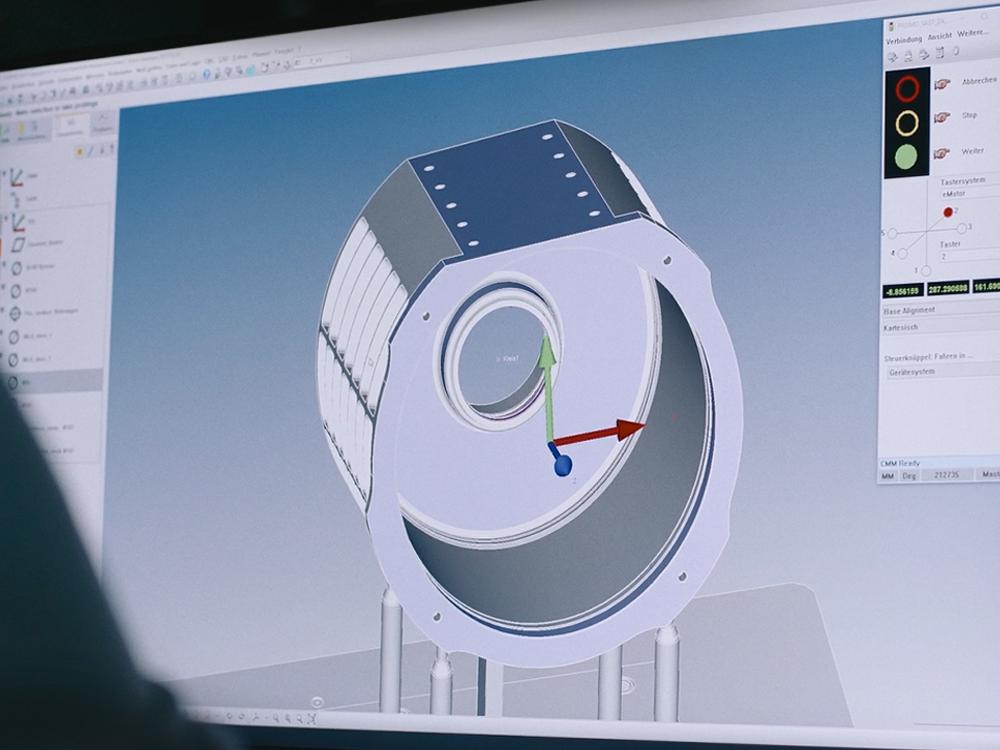

ZEISS VAST Performance paket

Za maksimalnu produktivnost

ZEISS VAST Performance paket obuhvata ZEISS VAST Navigator i ZEISS FlyScan. ZEISS VAST Navigator primenjuje automatski generisane strategije merenja za optimizaciju putanje kretanja, uz održavanje tačnosti i odabir optimalnih parametara skeniranja. FlyScan omogućava merenje diskontinuiranih kontura bez gubitka brzine ili tačnosti, uz smanjenje vremena merenja do 70 % u odnosu na standardno programiranje i izbor parametara.

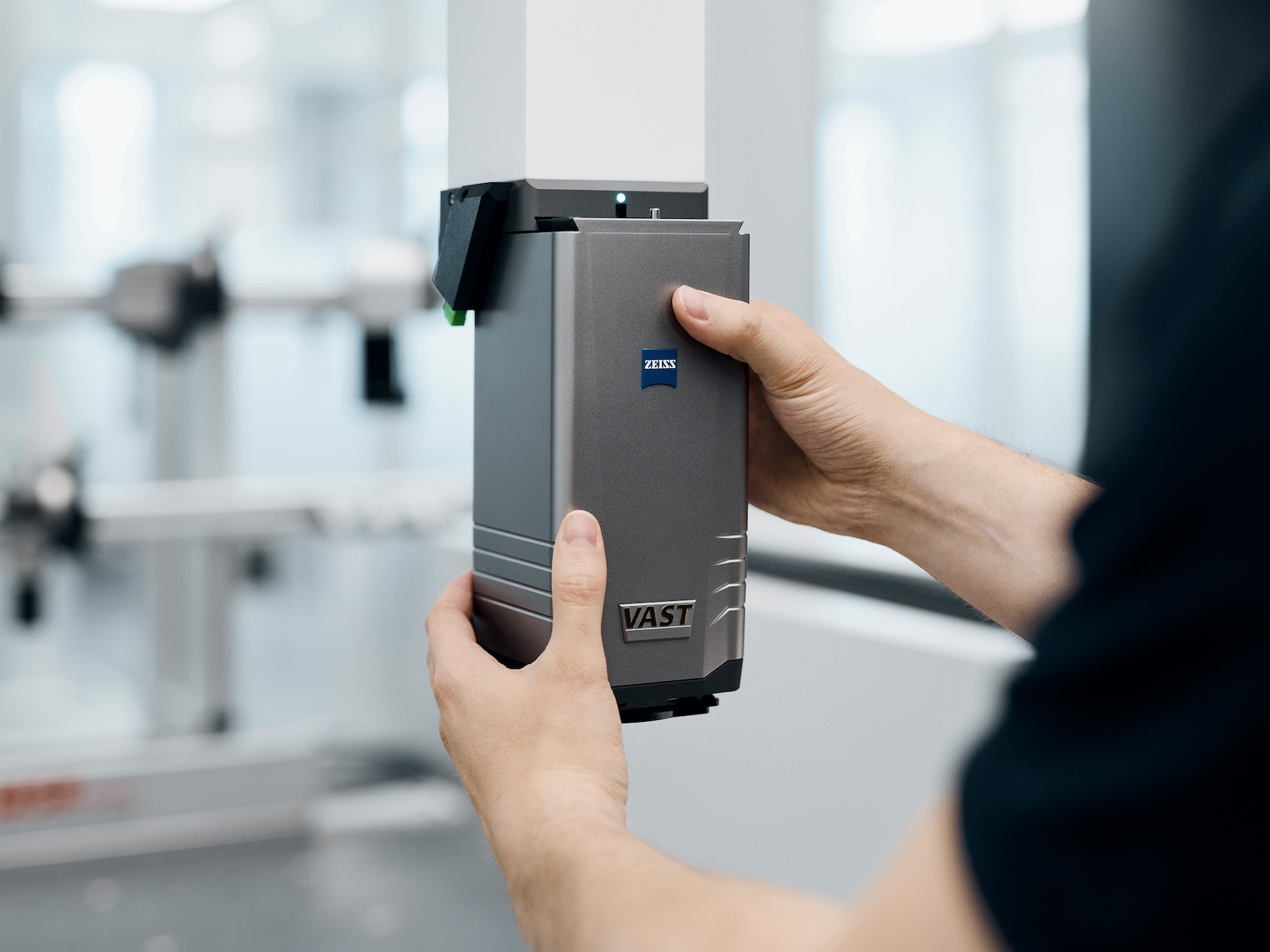

Tehnologija sistema sondi za višestruku primenu (ZEISS mass)

Tehnologija sistema sondi za višestruku primenu (ZEISS mass)

Maksimalna fleksibilnost zahvaljujući širokom rasponu sondi

ZEISS PRISMO je standardno opremljen ZEISS mass tehnologijom. Koordinatna merna mašina (KMM) je kompatibilna sa širokim rasponom ZEISS sondi, omogućavajući izvršavanje različitih mernih zadataka – optičkih ili taktilnih – na istoj mašini.

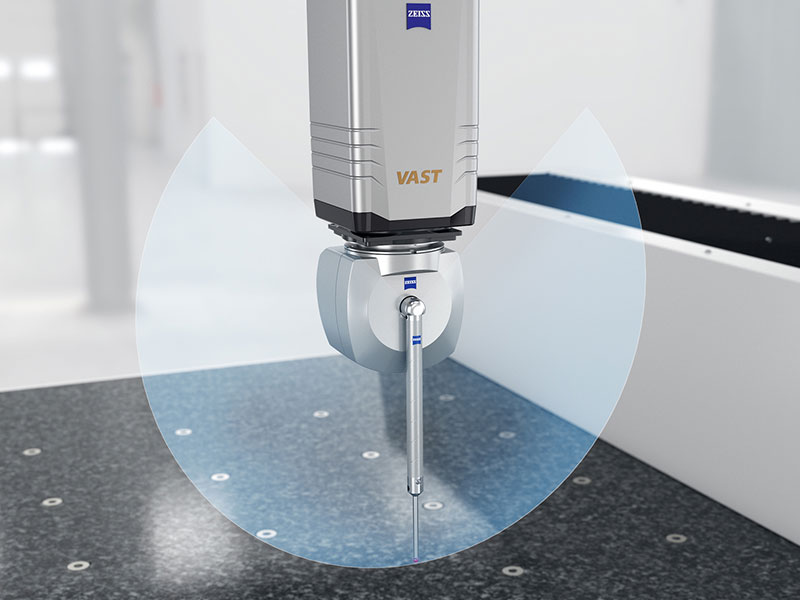

ZEISS Articulating Stylus

ZEISS Articulating Stylus

Ušteda vremena i troškova

ZEISS Articulating Stylus smanjuje potrebu za velikim brojem kombinacija mernih vrhova i izmena sistema. Dodatno, merenje je omogućeno u svim orijentacijama, sa sondama dužine do 200 mm i prečnika od 1 mm. Nakon kalibracije, svaki ugaoni položaj u rasponu od +135° do -135° se može slobodno i kontinuirano birati.

Nova era počinje sa ZEISS PRISMO

Više od pukog kozmetičkog poboljšanja: Proizvodi u ZEISS PRISMO porodici su potpuno redizajnirani. Sa brojnim nadogradnjama, sigurnost, ekonomska i ekološka efikasnost, fleksibilnost, ergonomija i, ne manje važno, produktivnost dostigli su potpuno novi nivo. Podešavanjem parametara skeniranja i udvostručenjem brzine skeniranja (sa 150 mm/s na 300 mm/s), postignuto je povećanje produktivnosti. Istovremeno, nivo buke je smanjen za 34 %. Od energetski efikasnog kontrolera i konzole za upravljanje sa novim dizajnom do automatizovanih sigurnosnih mehanizama i poboljšane kompatibilnosti sonde, proizvodi iz ZEISS PRISMO serije su moćniji nego ikada ranije.
Nova era počinje sa ZEISS PRISMO ultra

  • Povećanje produktivnosti se postiže optimizacijom parametara skeniranja i udvostručavanjem brzine skeniranja (sa 150 mm/s na 300 mm/s). Novi laserski sigurnosni skeneri omogućavaju značajno brže merenje u odnosu na prethodne modele, uz pouzdano održavanje visokih sigurnosnih standarda. Skeneri automatski usporavaju prilikom detekcije ljudi ili objekata u sigurnosnoj zoni. ZEISS VAST rotacioni sto (ZVRA) takođe doprinosi povećanju produktivnosti. Definicija ose na rotacionom stolu sada traje samo 16 sekundi, što doprinosi uštedi od 75 % vremena u odnosu na standardne metode.

  • Sve koordinatne merne mašine (KMM) iz ZEISS PRISMO serije poseduju sertifikat međunarodno priznatog nemačkog osiguranja od nezgoda (DGUV). Da bi se dodatno unapredila bezbednost, implementirane su dodatne inovacije, poput podesivih bočnih panela. Smanjenjem razmaka između pokretnih delova na manje od 4 mm, rizik od uklještenja je značajno smanjen. Sigurnosni laserski skeneri takođe detektuju okruženje koordinatne merne mašine i automatski smanjuju brzinu čim detektuju prisustvo ljudi ili objekata u definisanoj zoni.

  • Sa ugrađenim ZEISS PowerSaver sistemom, KMM se automatski isključuje sa napajanja kada nije u upotrebi. Korisnici mogu samostalno da podese aktivaciju funkcije i definišu specifične periode neaktivnosti, čime se smanjuje potrošnja energije. Novi ZEISS C99m kontroler obezbeđuje dalje uštede. Ima tanji dizajn i ostvaruje smanjenje potrošnje energije od 64 % u poređenju sa prethodnim modelom (na osnovu internih testiranja poređenja starog i novog kontrolera). Pored toga, ZEISS AirSaver sistem obezbeđuje automatsko isključivanje komprimovanog vazduha nakon unapred definisanog vremenskog perioda.

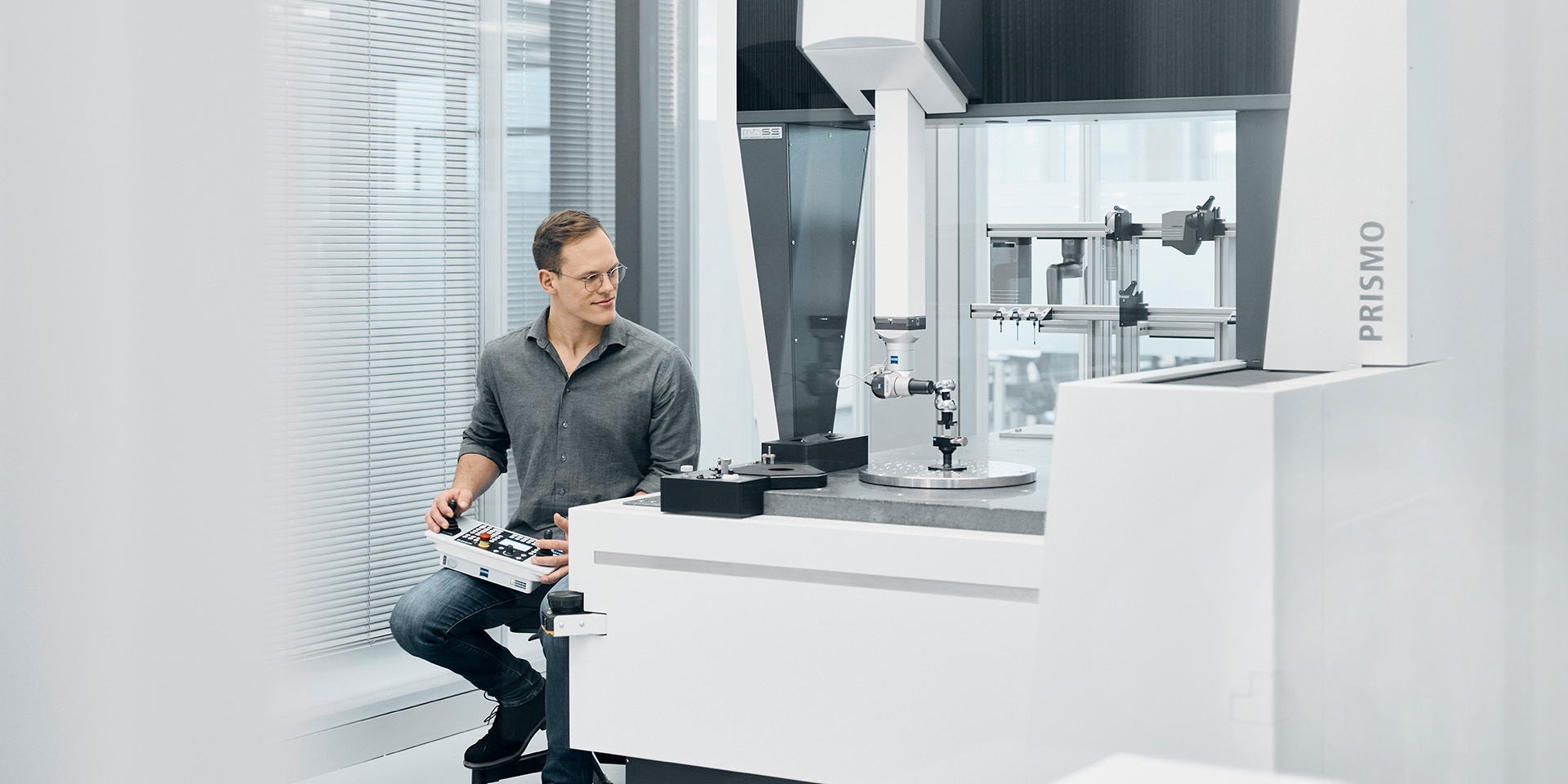

  • Upravljanje putem kontrolne table omogućava jednostavan nadzor i upravljanje. Kada nije u upotrebi, može se lako odložiti u novi držač kontrolne table. Većina prekidača je takođe direktno premeštena sa kontrolera na kontrolnu tablu. Pored toga, novi prednji poklopac obezbeđuje smanjeno rastojanje između operatera i mernog prostora, što operateru olakšava utovar teških komponenti.

  • ZEISS-ova mass tehnologija omogućava upotrebu širokog raspona sondi sa ZEISS PRISMO uređajem. Zahvaljujući novom ZEISS C99m kontroleru, KMM sada podržava i dve dodatne sonde: ZEISS ROTOS (senzor za hrapavost) i ZEISS LineScan (optička sonda), za još veću operativnu fleksibilnost.

Veća održivost u vašim merenjima uz ZEISS PRISMO

Energetska potrošnja je suštinski deo svakog korišćenja mašine – ima presudan značaj u fazi aktivne upotrebe i direktno utiče na ekološku ravnotežu. Zahvaljujući funkcijama za uštedu energije i novorazvijenom energetski efikasnom upravljačkom sistemu, ZEISS PRISMO predstavlja vrhunski primer resursne efikasnosti u industrijskoj mernoj tehnologiji. ZEISS PRISMO porodica označava trajnost i postavlja nove standarde u pogledu preciznosti, brzine i održivosti.

ZEISS PRISMO porodica sada uključuje novu C99m kontrolnu jedinicu, koja omogućava smanjenje potrošnje energije do 64 % u odnosu na prethodne verzije.
Veća održivost u vašim merenjima uz ZEISS PRISMO
Funkcija ZEISS PowerSaver omogućava potpuno isključivanje napajanja kada mašina nije u upotrebi, što eliminiše potrošnju energije tokom perioda neaktivnosti. Korisnici mogu unapred da definisašu vreme aktivacije ZEISS PowerSaver funkcije.
Veća održivost u vašim merenjima uz ZEISS PRISMO
ZEISS AirSaver omogućava dodatne uštede automatskim isključivanjem dovoda komprimovanog vazduha nakon unapred definisanog vremena.
Veća održivost u vašim merenjima uz ZEISS PRISMO

Tehnički podaci

Tačnost od

0,9 + L/350 µm

Temperaturni opseg

19–22 °C

ZEISS MASS tehnologija

✔

Moguća je naknadna ugradnja na starije modele

✔

ZEISS PowerSaver

✔

ZVRA i ZVR kompatibilnost

ZVRA (dostupno kao opcija)

Skala od staklokeramike

Robax ®: Rezolucija 200 nm

Veličine

7/9/5 – 16/42/14
Različite veličine za širok raspon primena
Različite veličine za širok raspon primena

ZEISS PRISMO

Različite veličine za širok raspon primena

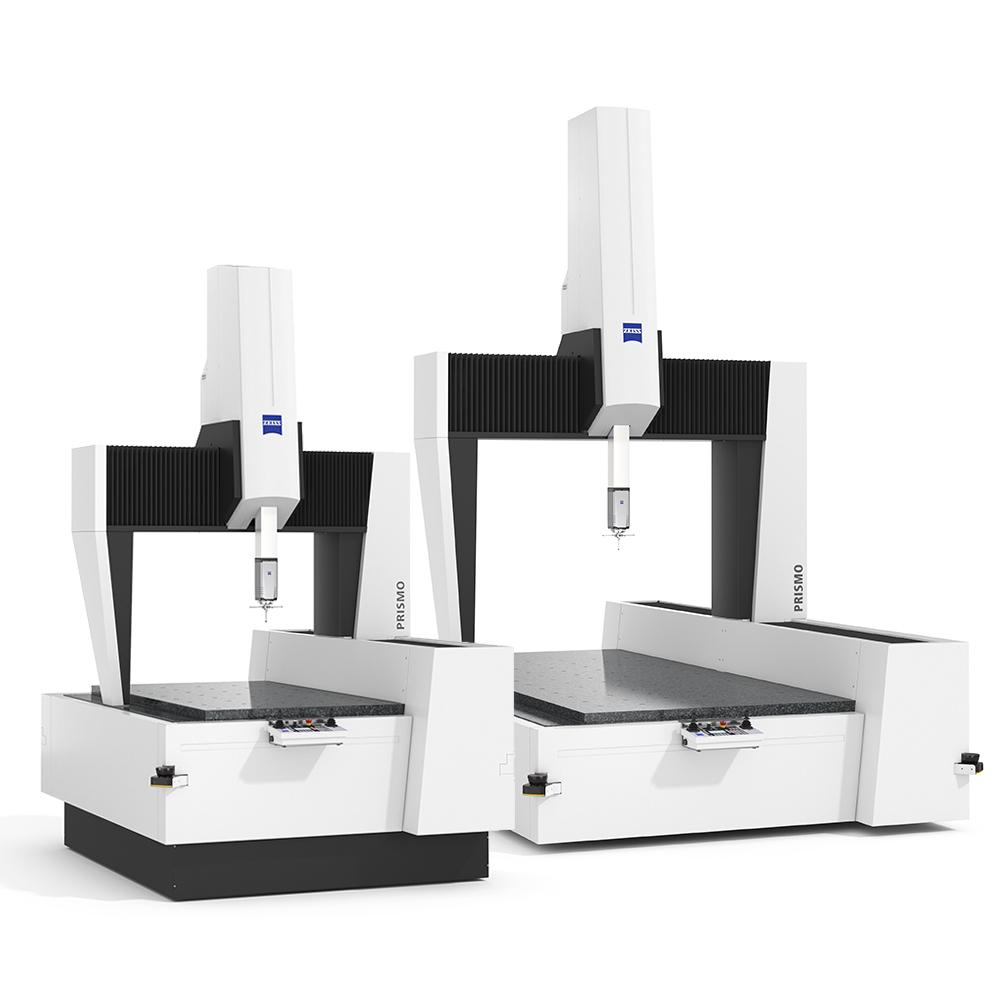

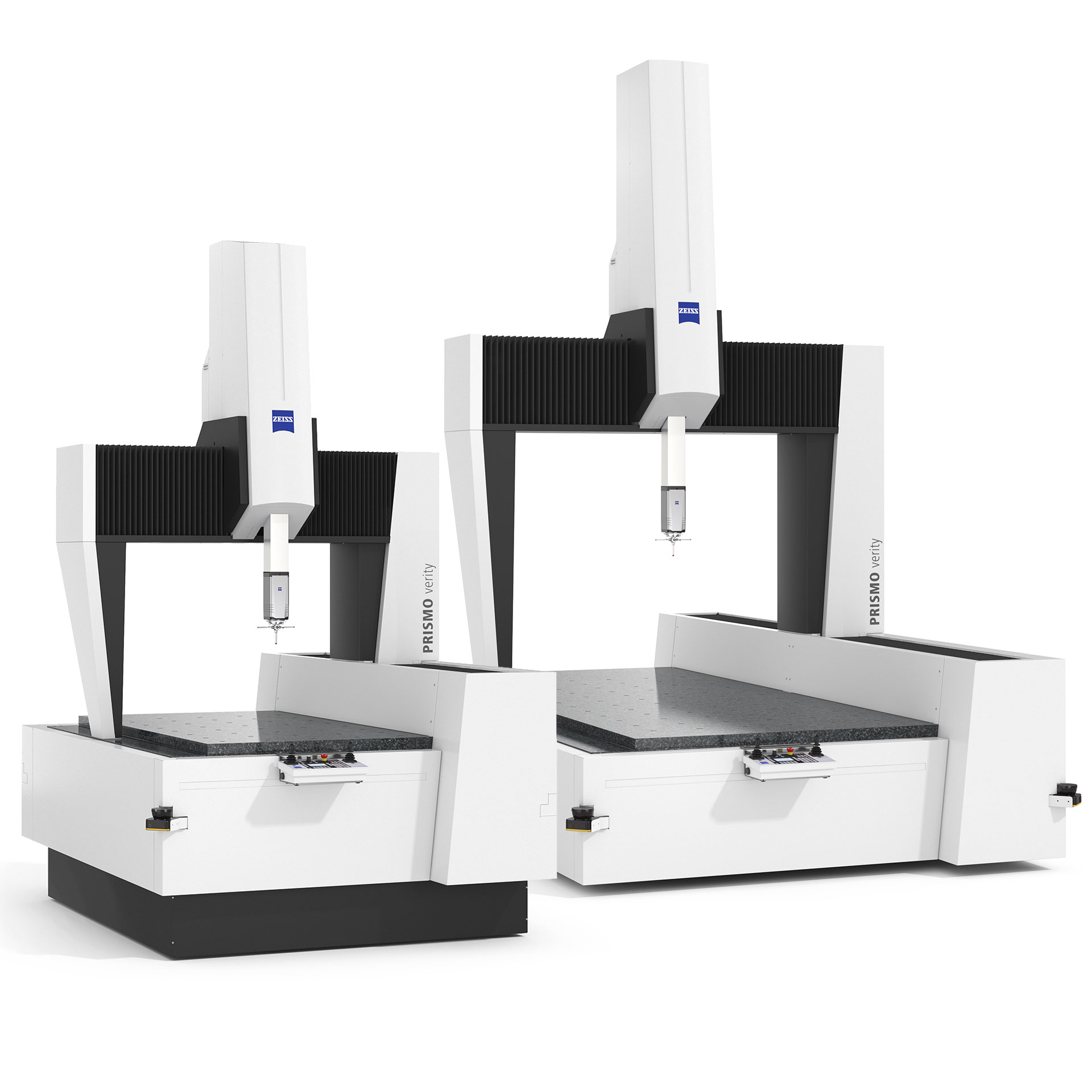

ZEISS PRISMO je dostupan u različitim veličinama. Od najmanje verzije sa merenim opsegom od 700 × 900 × 500 mm do najveće verzije ove koordinatne merne mašine sa merenim opsegom od 1600 × 4200 × 1400 mm.
