3D Testiranje

3D Testiranje

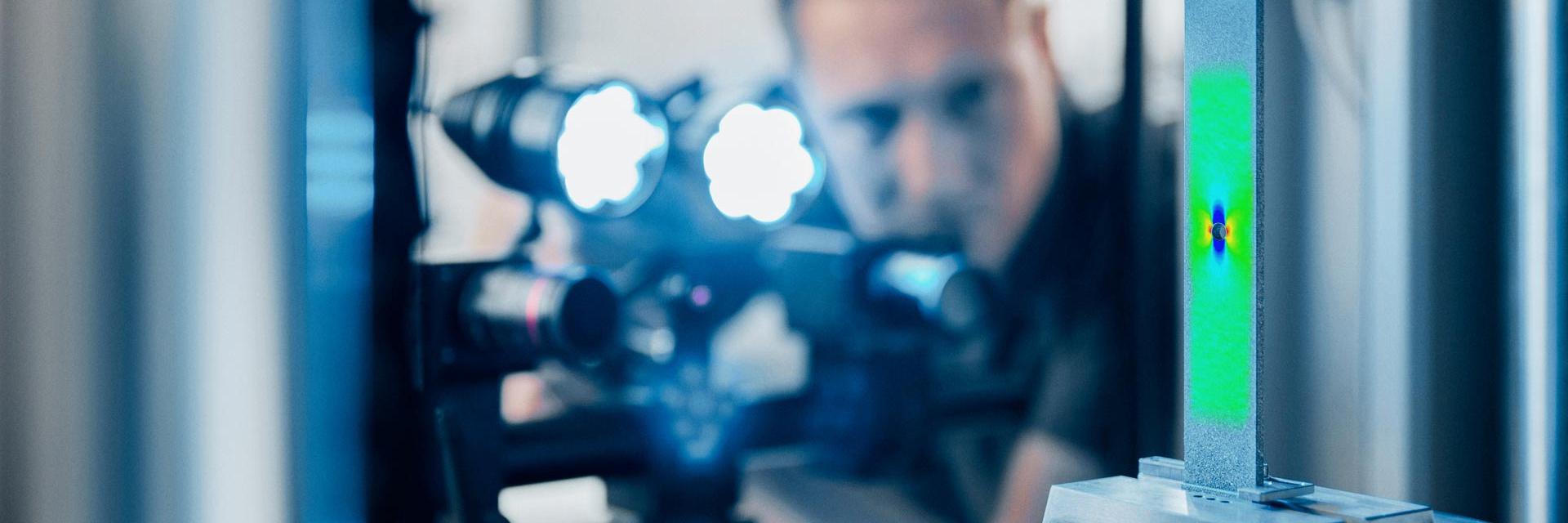

Optičko 3D merenje naprezanja, deformacija i pomeranja
3D Testiranje
Kontakt

  • Sadržaj trećih strana je blokiran

    Video plejer je blokiran zbog vaših željenih postavki kolačića. Da biste promenili postavke i reprodukovali video, kliknite na dugme u nastavku i prihvatite upotrebu „funkcionalnih“ tehnologija praćenja.

Visoko precizni i sveobuhvatni 3D izmerni podaci

Portfolio ZEISS 3D mernih sistema obuhvata senzore za dinamičku i statičku akviziciju 3D koordinata, 3D deformacija i površinskih naprezanja. Na osnovu fotogrametrijskih mernih metoda, uključujući triangulaciju i podešavanje blokova snopova, sistemi obezbeđuju visoko precizne 3D koordinate za akviziciju podataka celog polja i diskretna merenja tačaka.

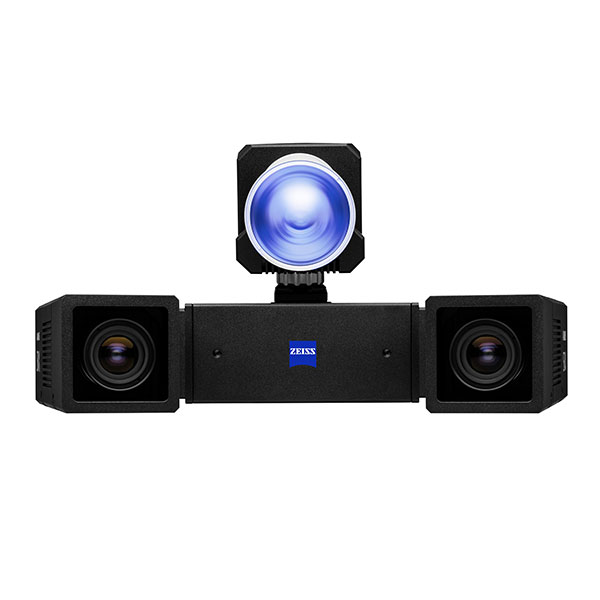

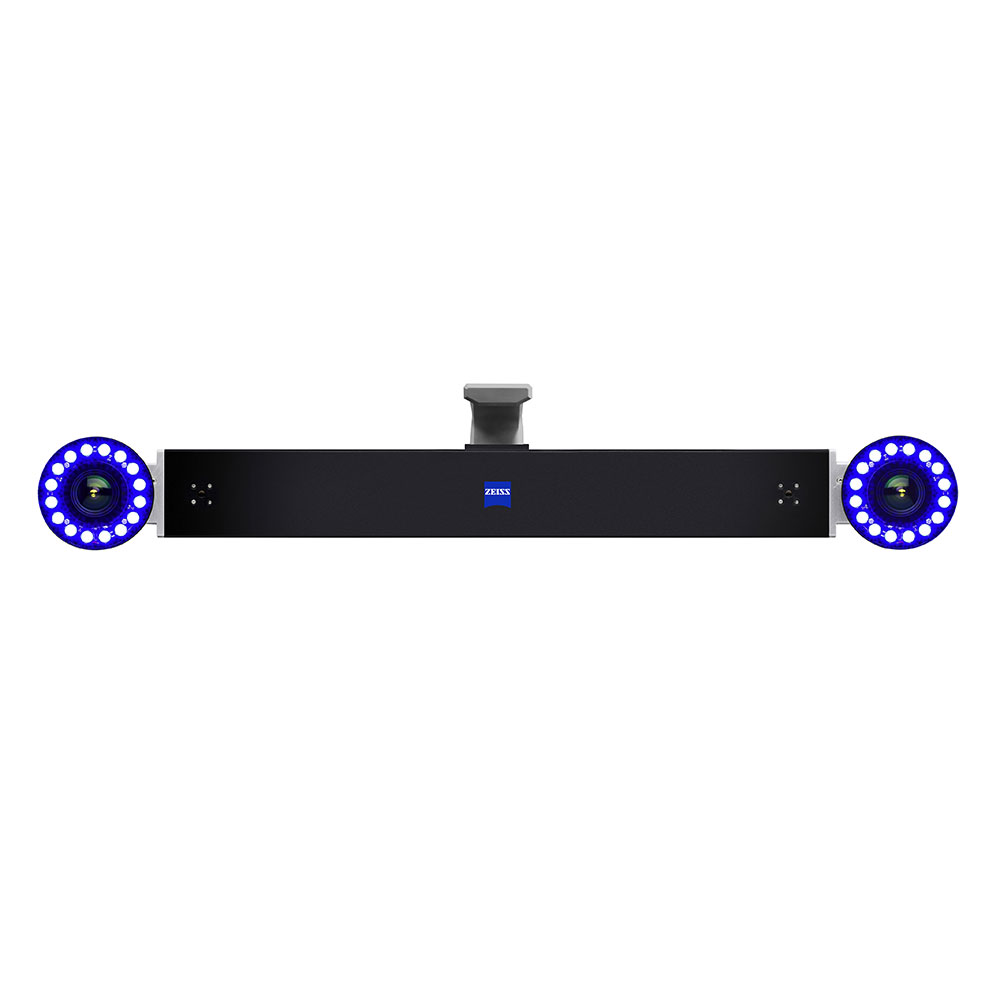

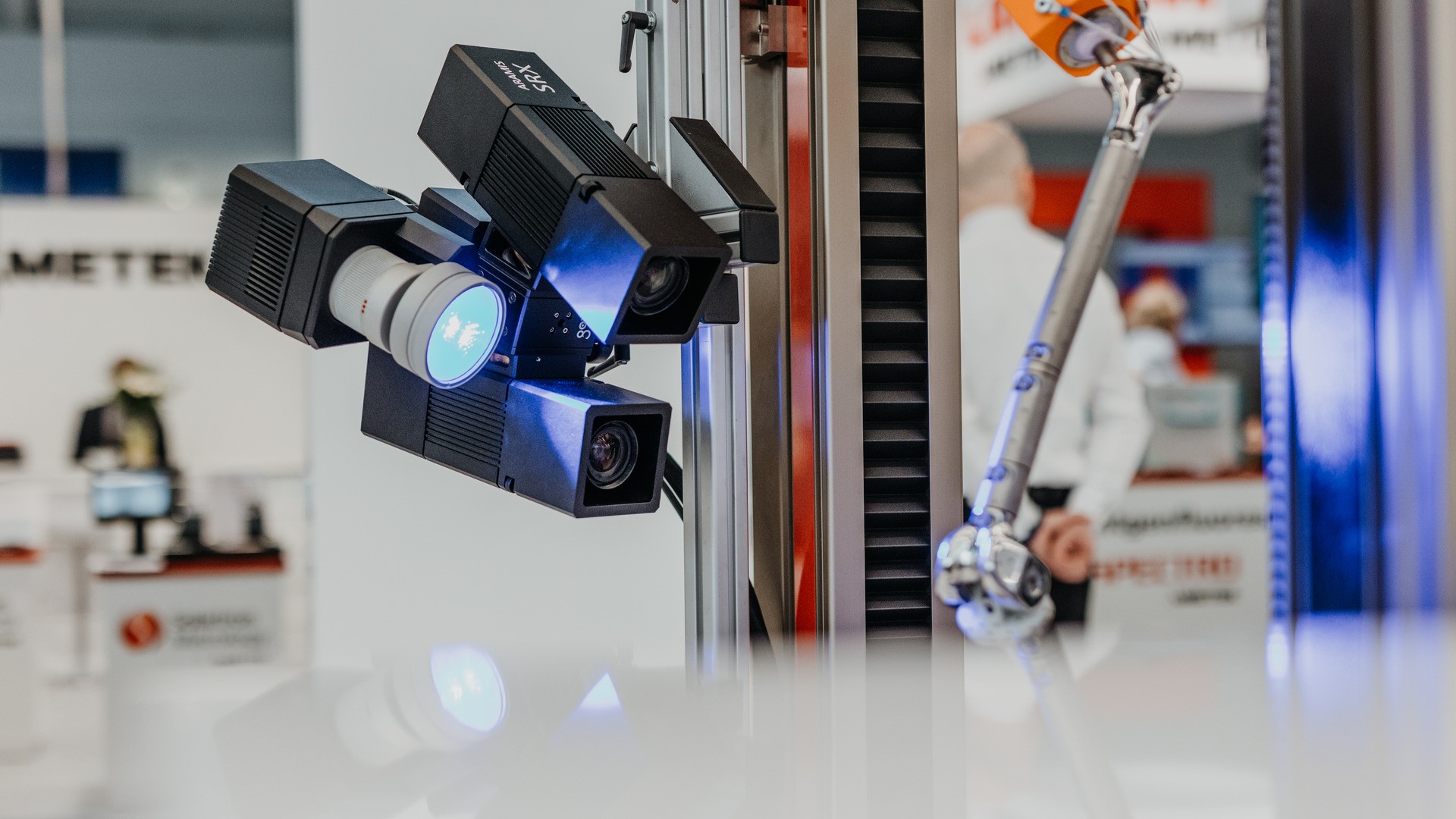

ARAMIS 3D Camera

Sistem za industrijska istraživanja

Merenje celog polja i diskretno merenje tačaka za određivanje pomeranja, deformacija i površinskih naprezanja u industrijskim uslovima. Spreman za upotrebu odmah nakon instalacije.

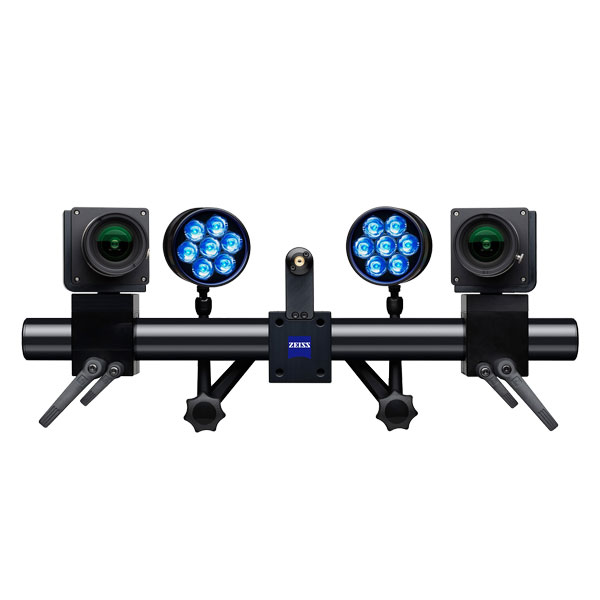

ARAMIS Prilagodljiv

Modularni sistem kamera za merenje deformacija

Modularni sistem sa mogućnošću nadogradnje obezbeđuje visoko precizne 2D i 3D koordinate za analizu statički i dinamički opterećenih komponenti i materijala.

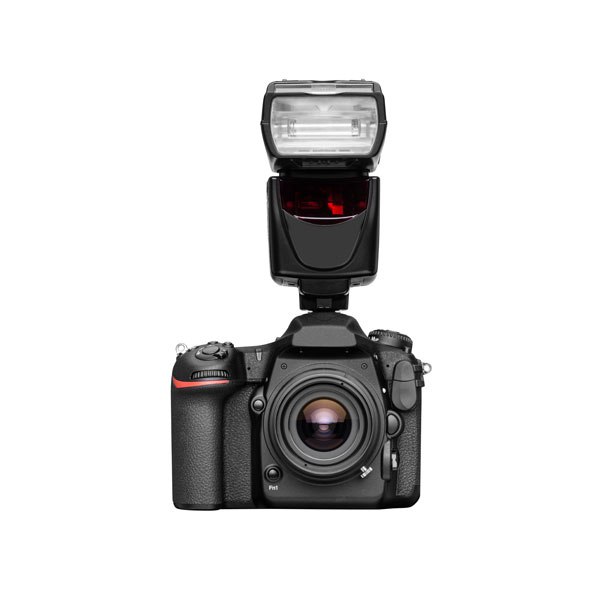

ARGUS

Optički sistem za analizu formiranja

Sistem podržava optimizaciju procesa oblikovanja lima i alata. Rezultati su kompletni i intuitivno jasni.

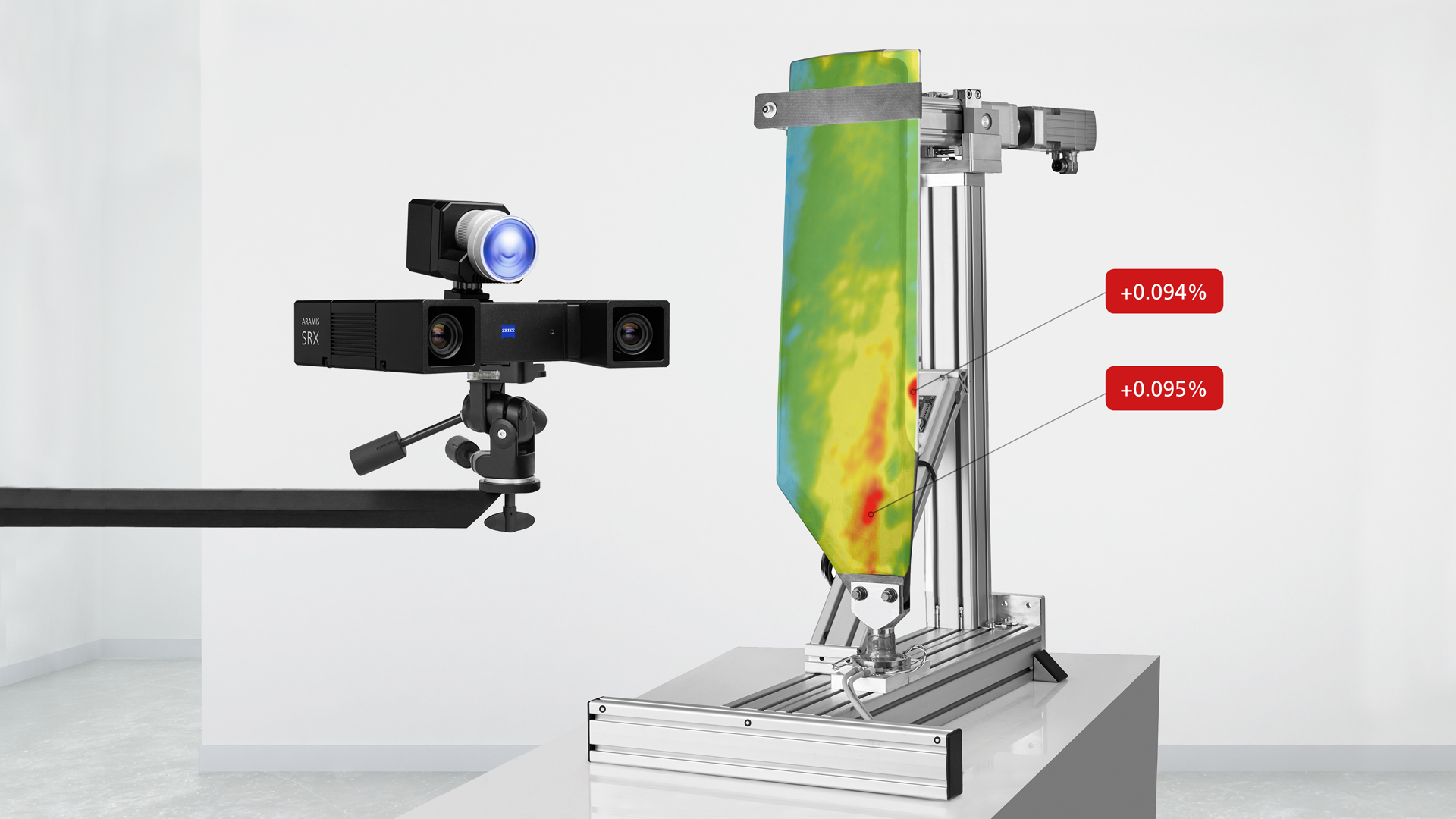

Idealno rešenje za razvoj proizvoda, istraživanje materijala i testiranje komponenti

Idealno rešenje za razvoj proizvoda, istraživanje materijala i testiranje komponenti

Donosite pouzdane odluke

Analize obezbeđuju informacije o svojstvima materijala i ponašanju komponenti pri opterećenju. Ovi rezultati predstavljaju osnovu za procenu trajnosti proizvoda, raspored geometrije, pouzdane numeričke simulacije i njihovu validaciju.

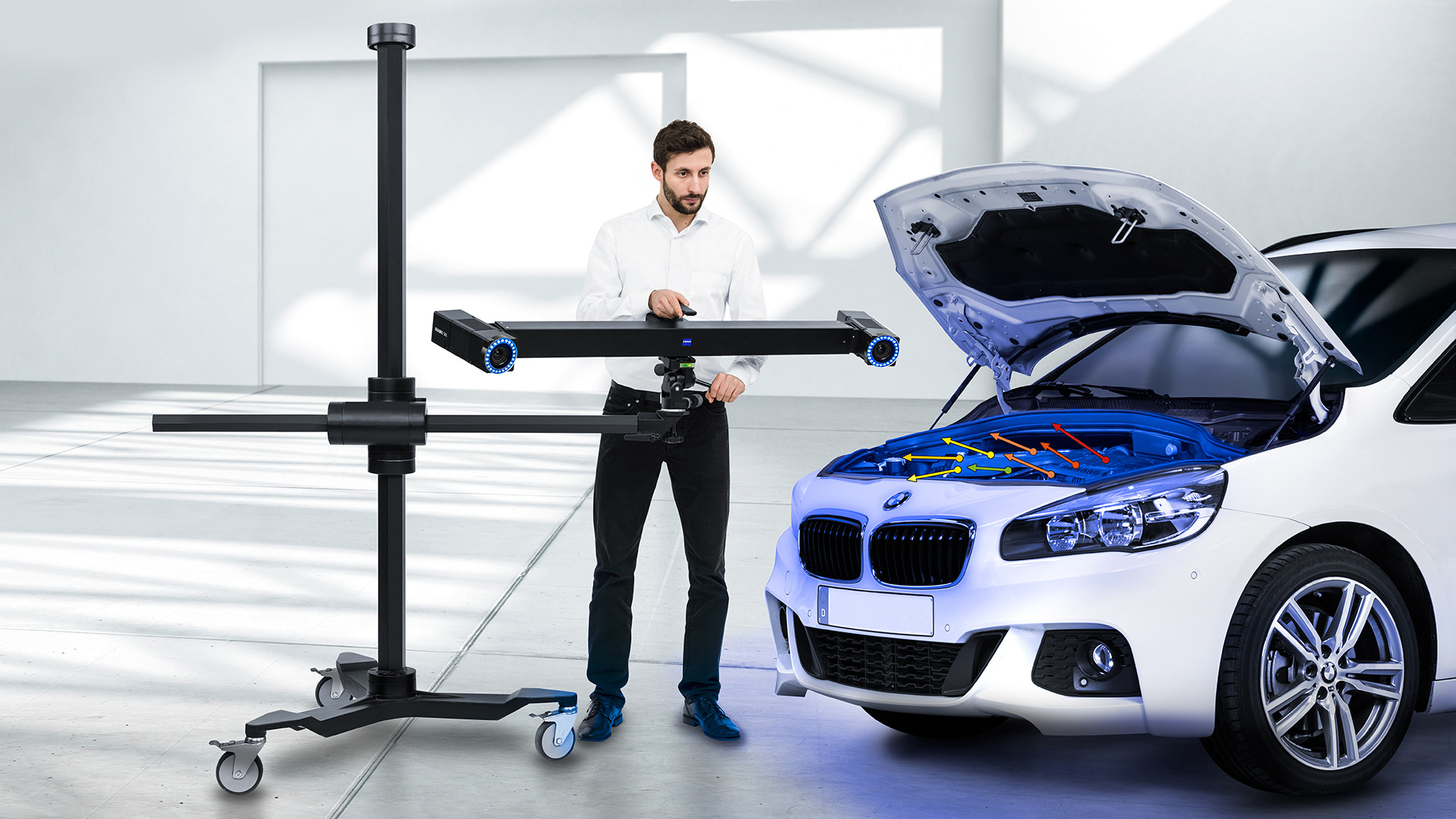

Brz i jednostavan postupak testiranja

Uštedite vreme i novac u pripremi za sertifikaciju

Optički senzori iz portfolija ZEISS 3D mernih sistema vrše bezkontaktnu inspekciju statički i dinamički opterećenih uzoraka i komponenti, nezavisno od materijala, čime se eliminiše potreba za dugotrajnom i skupom pripremom mernog objekta. Instalacija tradicionalnih senzora, poput mernih opsega, LVDT-a ili senzora ubrzanja može biti eliminisana ili značajno redukovana. Osim uštede vremena tokom pripreme, optički senzori omogućavaju prikupljanje značajno veće baze podataka za naprednu analizu testiranja.

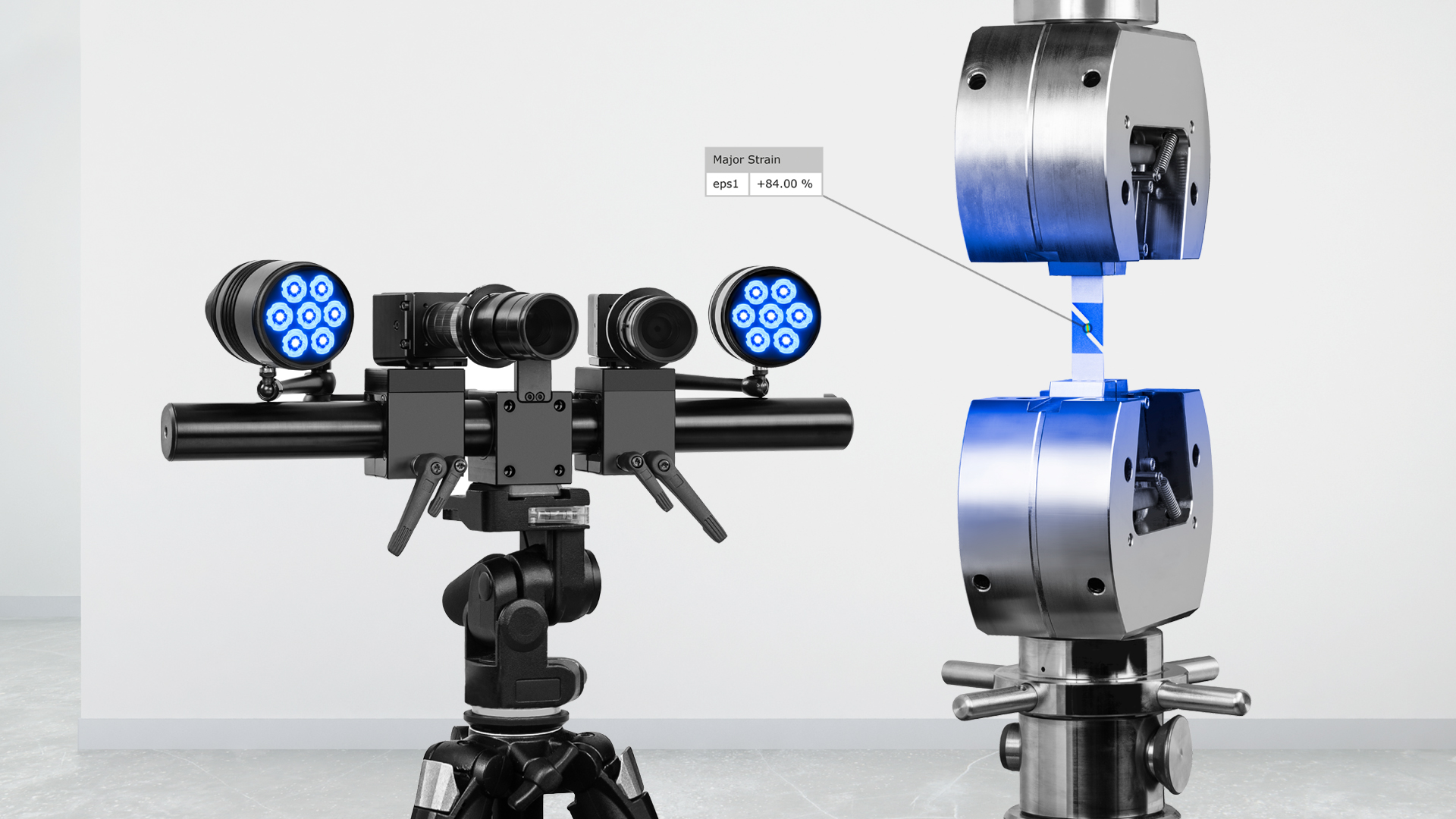

Visoko precizna merenja za male i velike objekte

Visoko precizna merenja za male i velike objekte

Sistem pruža pouzdana rešenja za analizu uzoraka, veličine od nekoliko milimetara do velikih strukturnih komponenti od nekoliko metara. Rezolucija merenja dostiže sub-mikrometarski nivo, nezavisno od geometrije i temperature uzorka.

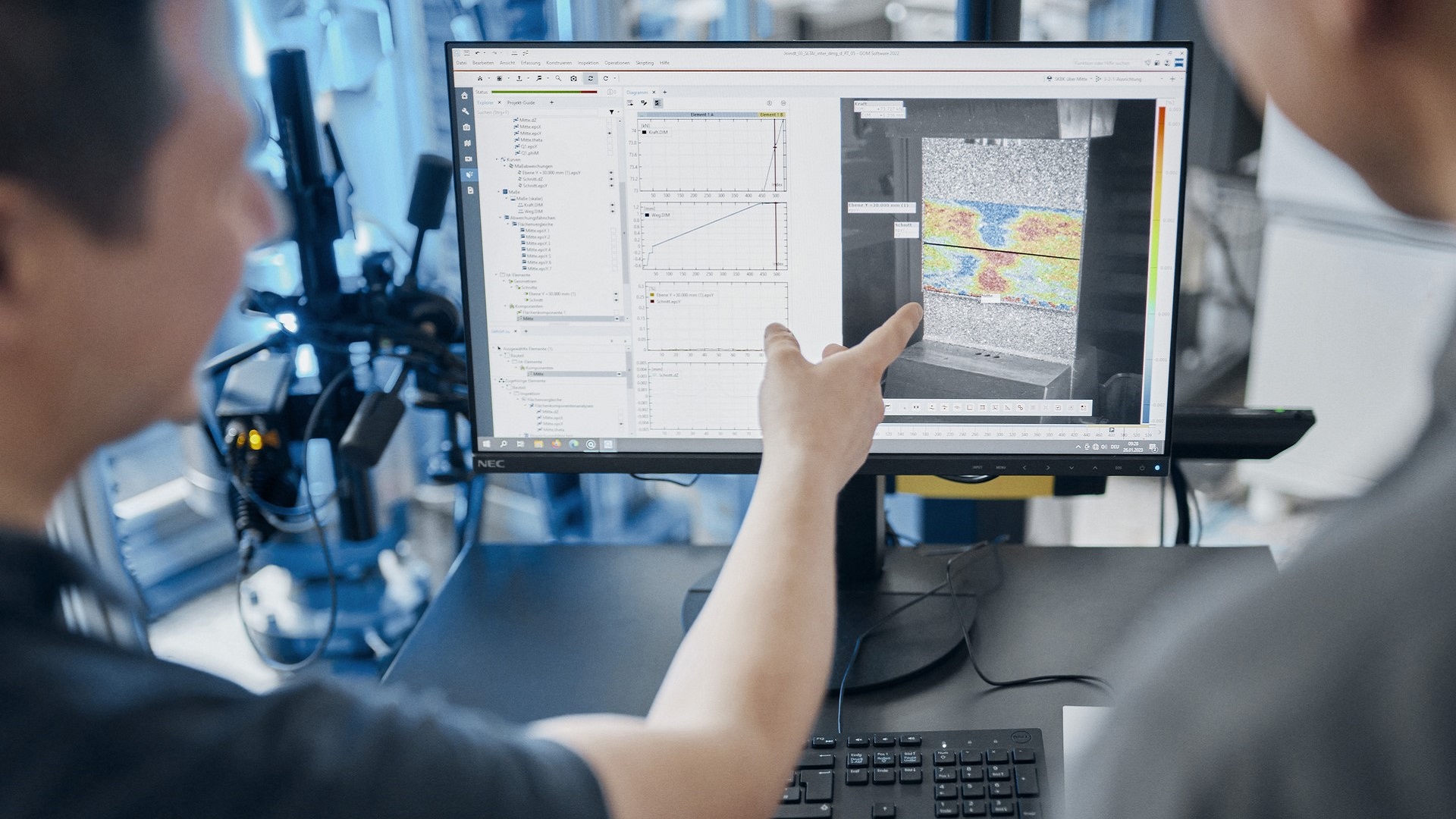

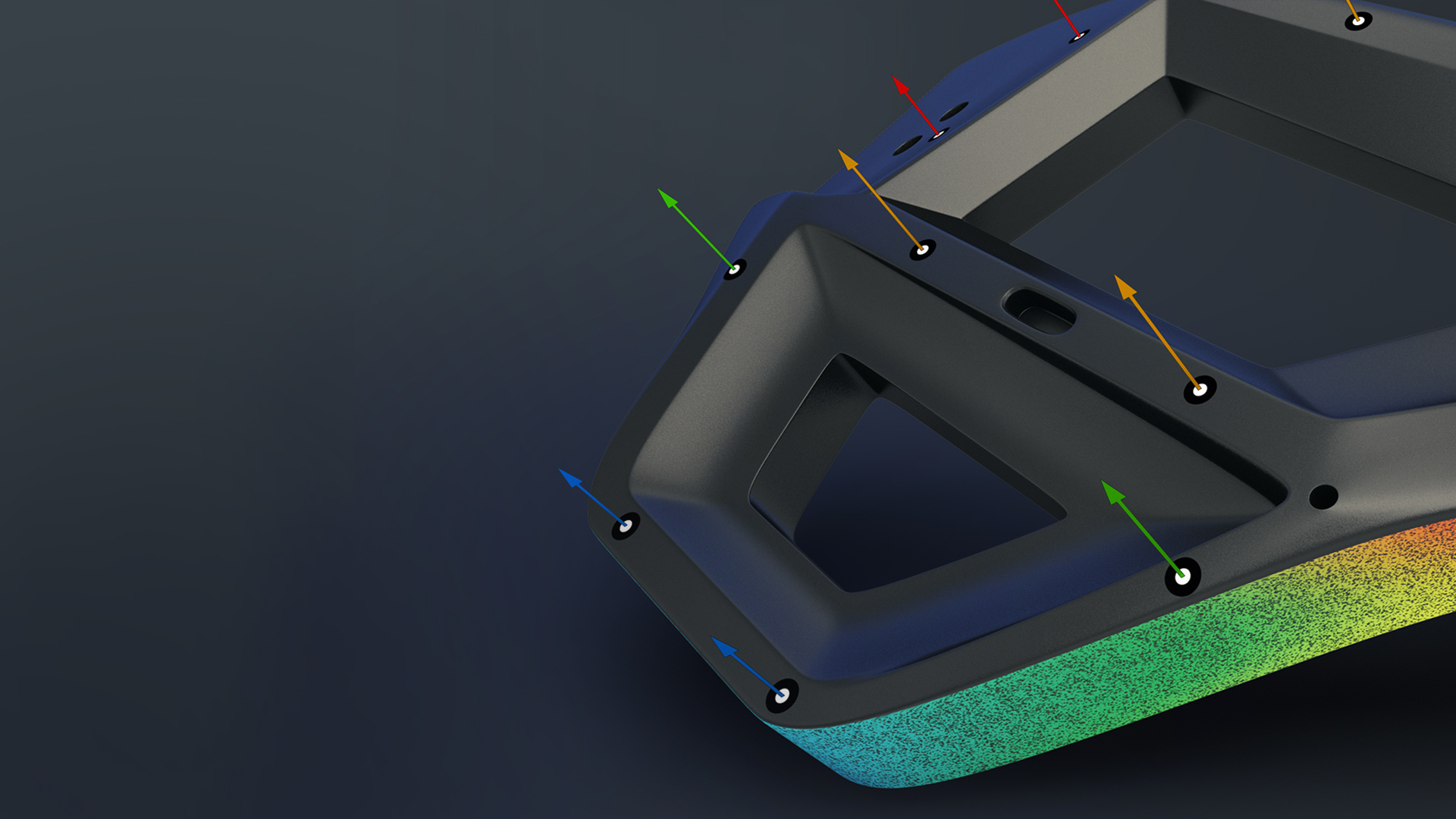

ZEISS INSPECT Correlate

ZEISS INSPECT Correlate

ZEISS INSPECT Correlate softver obuhvata kompletan radni proces, od akvizicije izmernih podataka do analize i izrade izveštaja. Sistem integriše sinhronizovano snimanje slika i akviziciju analognih podataka ARAMIS senzora sa mogućnostima analize softvera ZEISS INSPECT.

Merne varijable

  • 3D koordinate
  • 3D pomeranja
  • 3D deformacije
  • 3D brzine i ubrzanja
  • Površinska proširenja
  • Materijalna svojstva za simulaciju (modul elastičnosti, itd.)
  • Analiza 6 stepeni slobode (6DoF)

Industrije

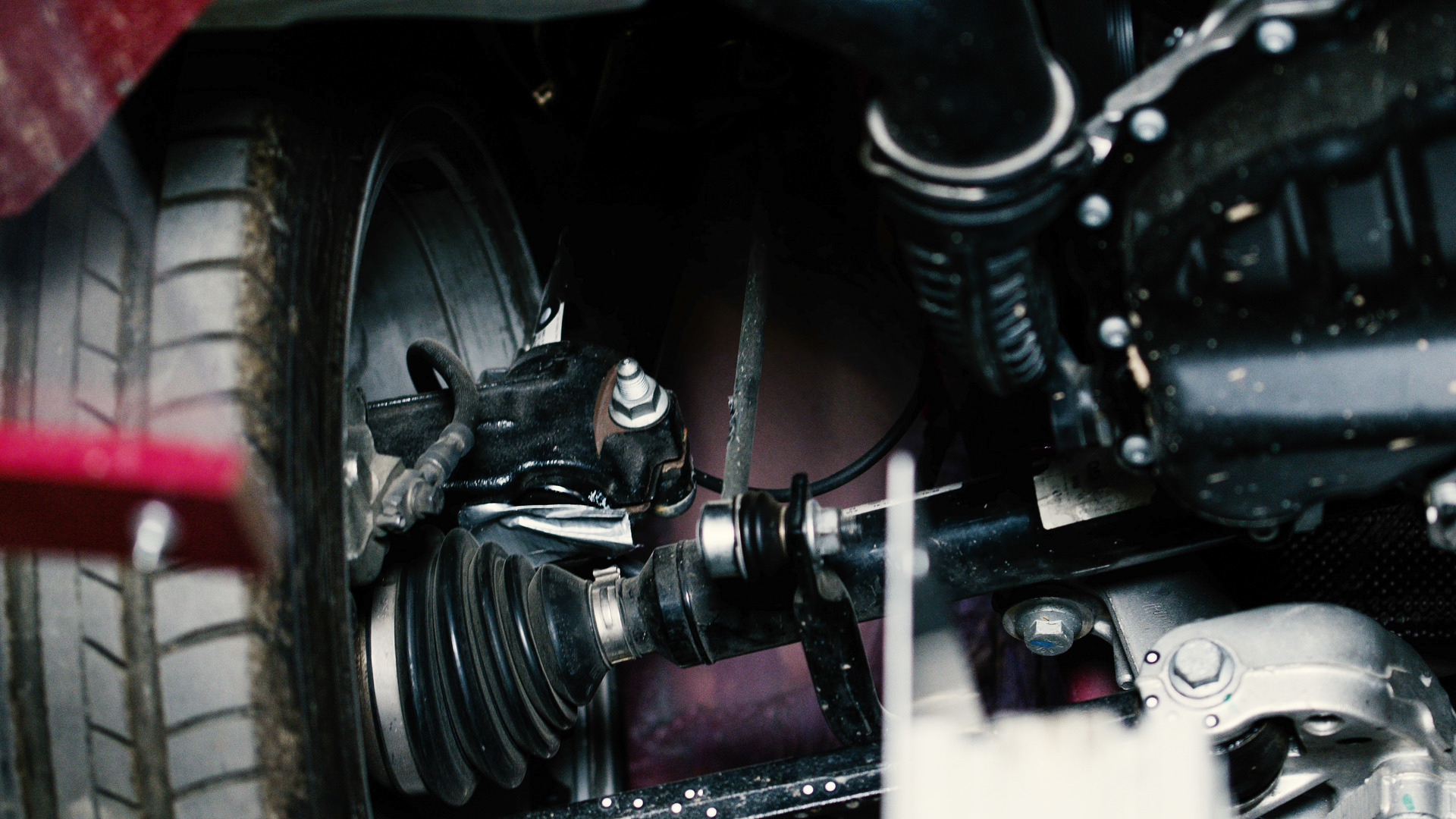

Automobilski inženjering

Automobilski inženjering

Bez obzira na to da li se radi o e-mobilnosti, lakim konstrukcijama ili tradicionalnim oblastima razvoja vozila: Sa 3D merenjima podataka od ARAMIS-a, OEM-i i pružaoci usluga mogu pouzdano da zadovolje visoke zahteve u pogledu sigurnosti, funkcionalnosti i veka trajanja.

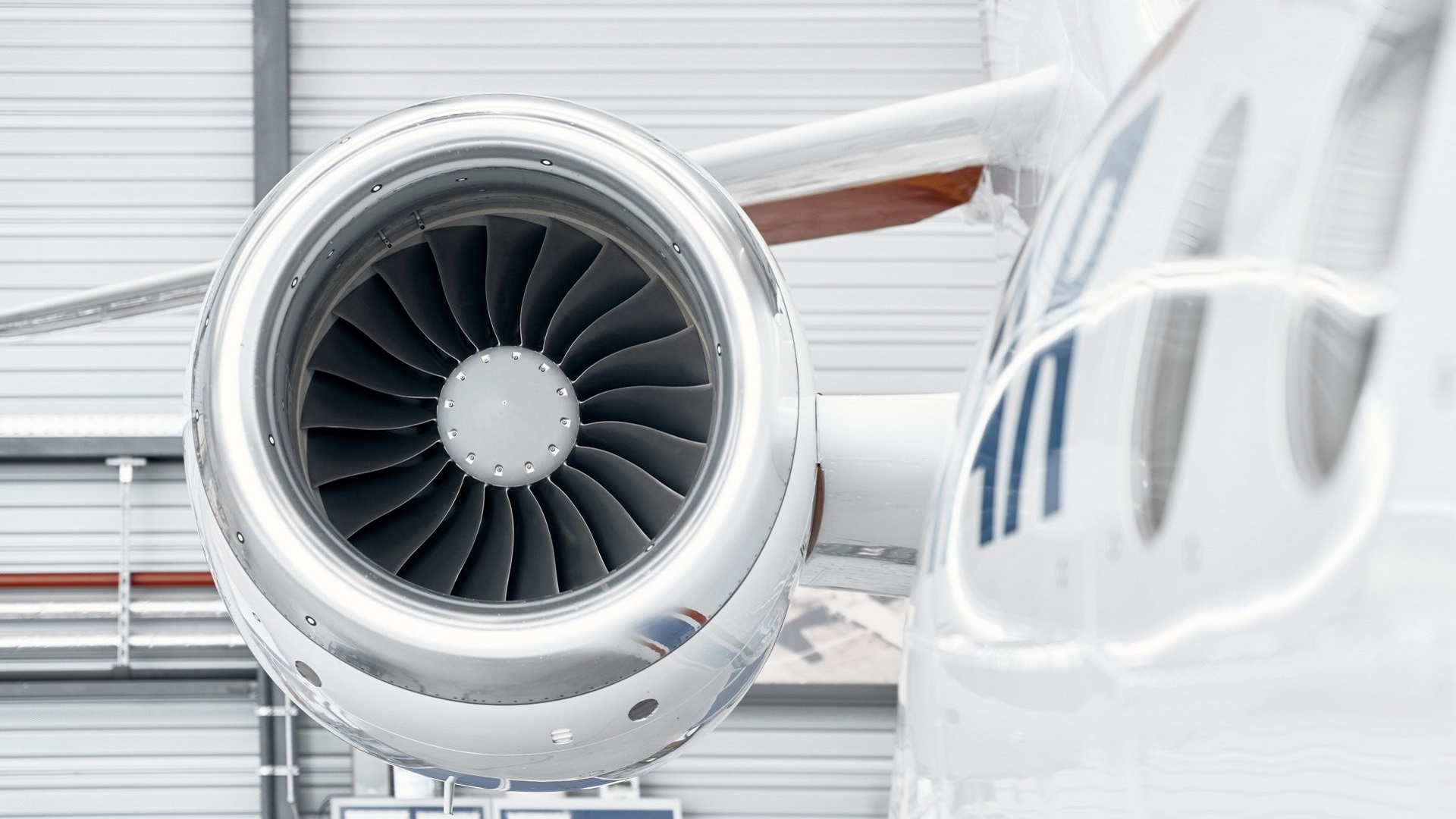

Avio industrija

Avio industrija

U vazduhoplovnoj industriji, ARAMIS se pozicionirao kao nezamenljiv merni sistem za karakterizaciju materijala, testiranje prototipova i analizu stabilnosti komponenti i strukturalnih delova.

Elektronska industrija

Elektronska industrija

ARAMIS nudi tačno onu konkurentske prednosti koja je potrebna kompanijama u dinamičnoj vazduhoplovnoj industriji: povećanu efikasnost u razvoju proizvoda, uz napredno fundamentalno razumevanje materijala i komponenti.

Medicinska tehnologija

Medicinska tehnologija

Optička 3D merna tehnologija omogućava sticanje dragocenih uvida za istraživanje novih materijala i razvoj ortopedskih implantata i sportske opreme.

Snaga i energija

Snaga i energija

ARAMIS pruža precizne podatke o merenju naprezanja, pomeranja i deformacija, koje energetske kompanije mogu koristiti za optimizaciju performansi svojih sistema i osiguravanje bezbednosti rada.

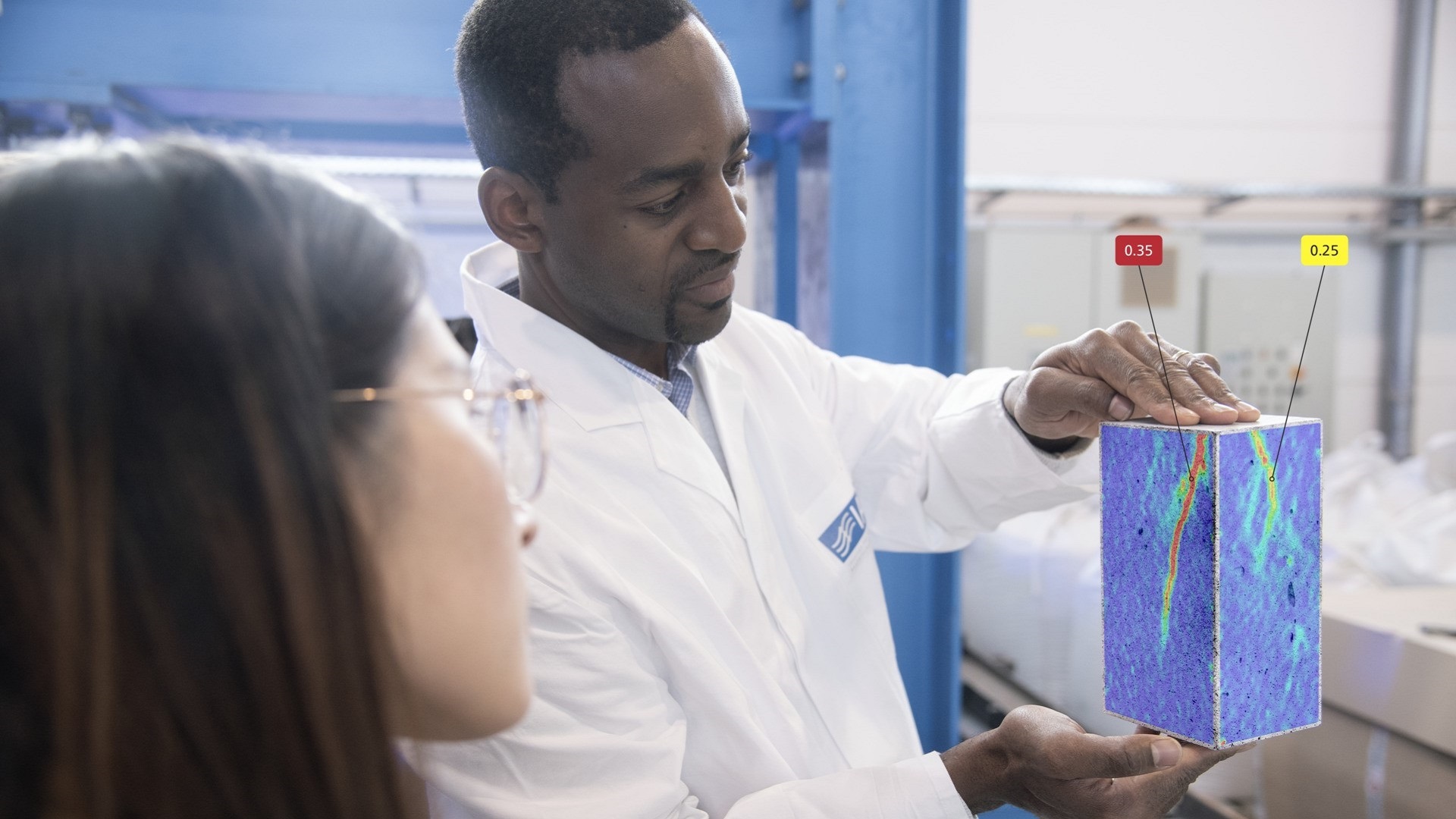

Građevinsko inženjerstvo

Građevinsko inženjerstvo

Optička merenja se široko primenjuju u građevinskom inženjerstvu. Istraživačima omogućava brže, pouzdanije i ekonomičnije dobijanje željenih rezultata merenja.

Polja primene

Karakterizacija materijala

Karakterizacija materijala

Precizni rezultati merenja sistema ARAMIS poboljšavaju tačnost parametara materijala. Postojeće metode evaluacije se optimizuju, čime postaju pouzdanije, na primer pri određivanju krivih toka i formiranja. Određeni testovi materijala mogući su isključivo zahvaljujući bezkontaktnoj metodi merenja sistema ARAMIS, koja omogućava rezultate visoke prostorne rezolucije. Koriste se, na primer, u testovima zatezanja, smicanja, kompresije i tri-tačke savijanja, kao i u testovima pri visokim brzinama i temperaturama.

Testiranje prototipova, komponenti i strukturalnih delova

Testiranje prototipova, komponenti i strukturalnih delova

ARAMIS se koristi za analize krutosti, vibracija, testove čvrstoće na zamor i testove sudara. Rezultati merenja služe kao osnova za prognozu veka trajanja proizvoda, određivanje granica opterećenja i optimizaciju geometrijskog rasporeda. U testu opterećenja, sistem beleži stvarnu geometriju komponente, uključujući nelinearno deformacijsko ponašanje, i omogućava direktno poređenje sa FEM podacima.

Validacija numeričkih simulacija

Validacija numeričkih simulacija

ARAMIS senzori pružaju informacije o svojstvima materijala, deformacijskom ponašanju komponenti i granicama uslova postavki testiranja. Ovi parametri služe kao ulaz za simulacione modele, a takođe i kao promenljive za poređenje, optimizaciju i validaciju. Softver omogućava uvoz FE podataka iz ABAQUS, PAMSTAMP, LS-DYNA, ANSYS i AUTOFORM, kao i njihovo 3D poravnanje u prostoru prema merenim podacima.

ARAMIS u test aplikaciji

  • Integracija u testnu stanicu

    Povezani ARAMIS Controller olakšava programiranje korisnički definisanih sekvenci merenja, omogućava sinhrono snimanje slika i eksternih merenih signala (npr. sila), prenos merenih vrednosti u analognom i digitalnom formatu, te pruža brojne opcije za integraciju u testno okruženje.

  • Multisenzor

    Kombinacija nekoliko ARAMIS senzora omogućava merenje iz različitih perspektiva i sa različitim merenim područjima. Merenja se beleže istovremeno i procenjuju u zajedničkom koordinatnom sistemu.

  • Veliki objekti za merenje

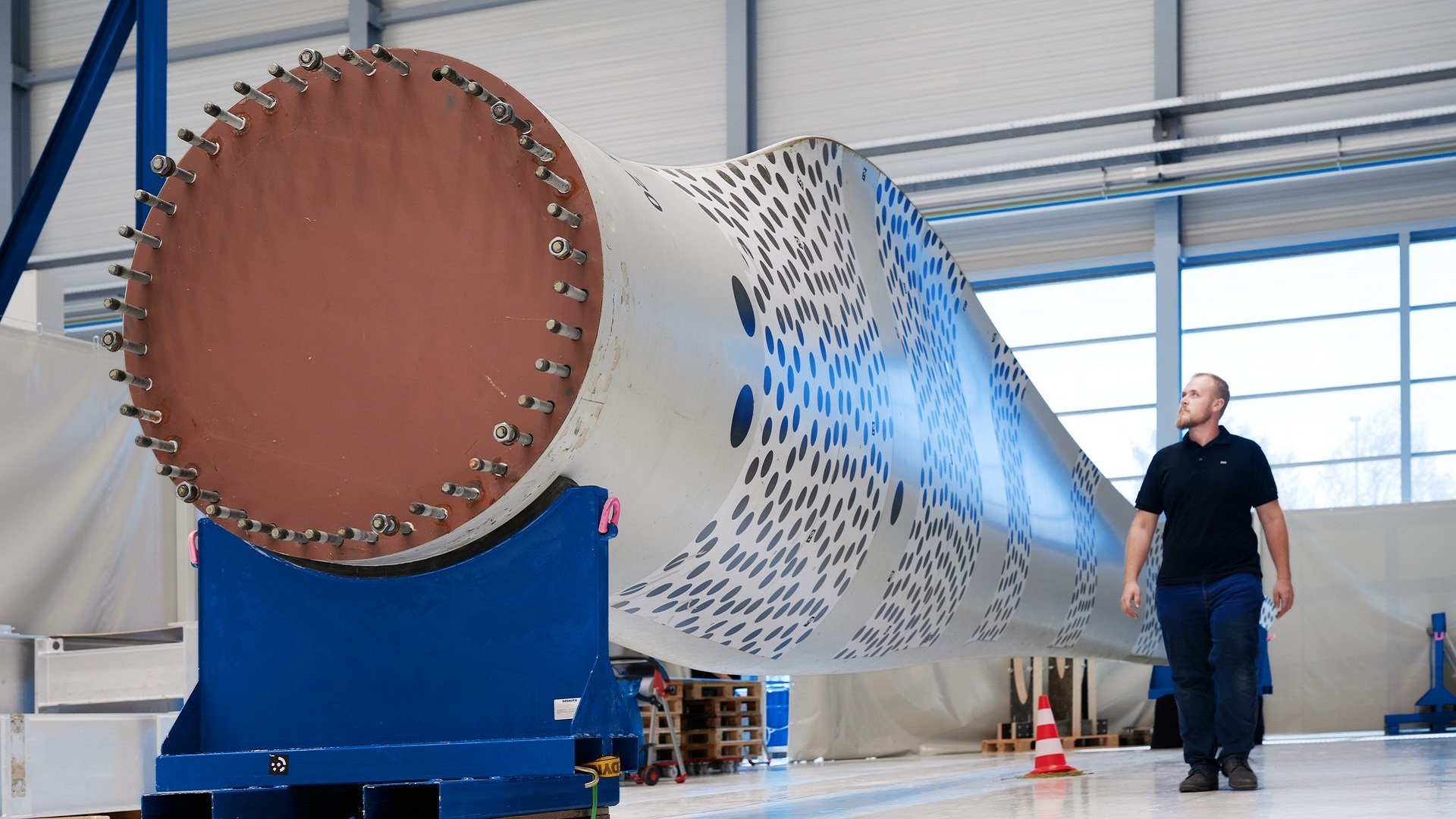

    ARAMIS takođe nudi metrološka rešenja za dinamičko merenje veoma velikih komponenti, struktura i složenih test aplikacija. ARAMIS se koristi, na primer, za procenu vibracionog ponašanja pojedinačnih lopatica rotora vetroturbina pod uticajem vremenskih opterećenja, kao i za analizu ponašanja pri savijanju krila aviona.

  • Povratne informacije u realnom vremenu i prenos podataka

    Poseban način merenja ARAMIS sistema omogućava praćenje rezultata merenja u realnom vremenu tokom testa, kao i prenos podataka na druge softverske programe putem Ethernet veze koristeći SCPI protokol. Ovaj način merenja posebno se koristi za dugoročne testove i testove zamora, jer zahteva manje prostora za skladištenje podataka.

  • Automatizacija

    ARAMIS Kiosk interfejs je korisnički interfejs za automatizovanu evaluaciju testova zatezanja prema različitim standardima. Standardizovane test sekvence se mogu lako, brzo i ponovljivo izvoditi sa minimalnom korisničkom interakcijom, čak i za serije merenja sa velikim brojem uzoraka.

  • Validacija numeričkih simulacija

    ARAMIS senzori pružaju informacije o svojstvima materijala i ponašanju komponenti pod opterećenjem. Ovi mereni podaci su ulazni parametri za simulacione proračune, kao i uporedne varijable za optimizaciju i validaciju. ZEISS INSPECT Correlate softver omogućava uvoz FE podataka iz formata poput ABAQUS, LS-DYNA i ANSYS, kao i njihovo 3D poravnanje u prostoru sa merenim podacima.
