3D sistem za merenje

ARAMIS 3D kamera

3D senzor za industrijska istraživanja

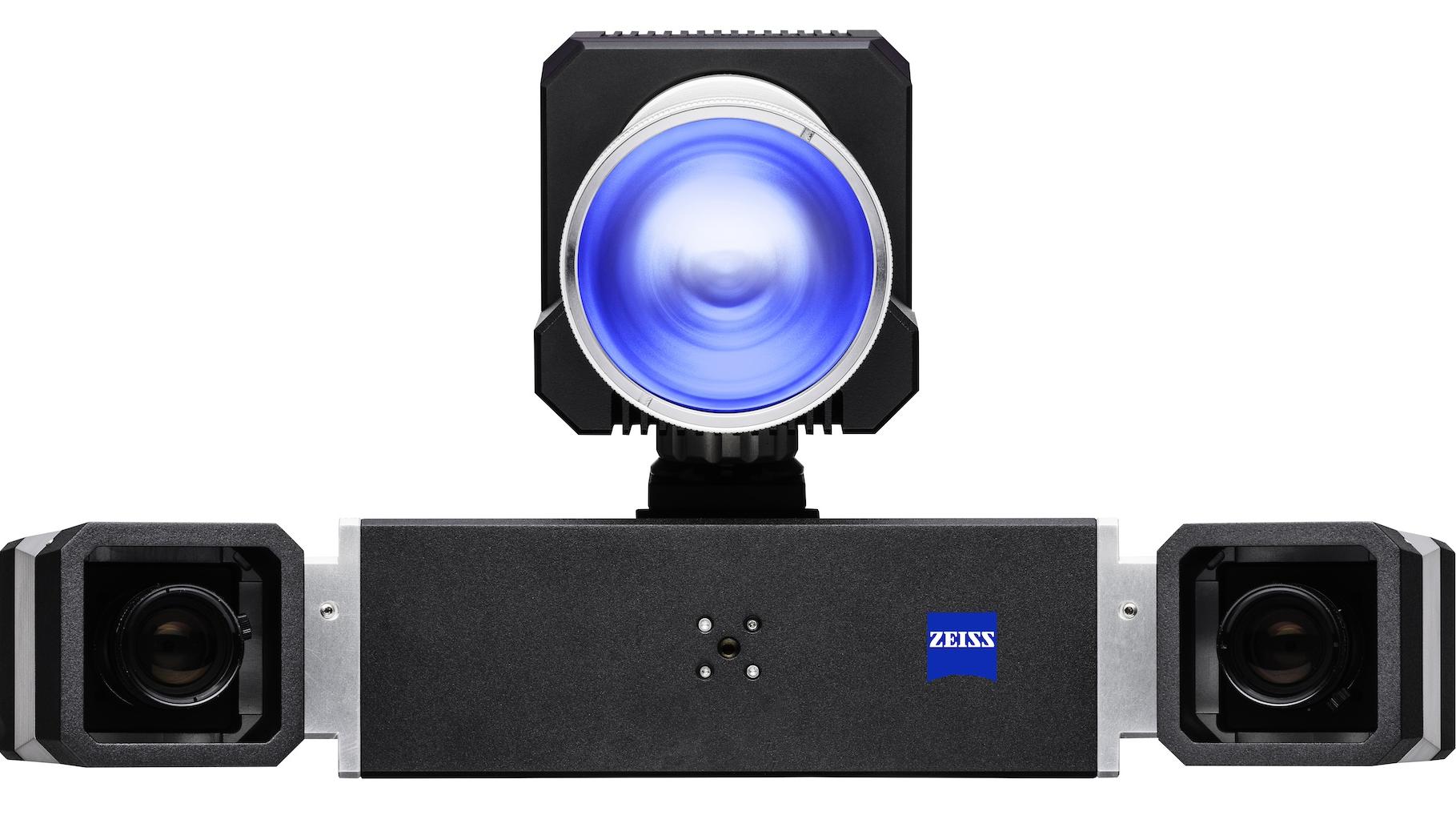

ZEISS ARAMIS 3D kamera je optički 3D merni sistem visoke rezolucije za celopovršinska i tačkasta merenja. Zahvaljujući visokoj stabilnosti, pouzdanosti u procesu i jednostavnom rukovanju, sistem je pogodan za zahtevne aplikacije u industrijskom okruženju, i nudi odgovarajuće konfiguracije za širok spektar ispitivanja.

Robustan dizajn za industrijske aplikacije
Visoka rezolucija čak i za brze zadatke testiranja
Spremno za upotrebu
Ušteda vremena u pripremi testa
Optički pretvarač pomeraja i merna traka u jednom uređaju

Optičko 3D merenje naprezanja, deformacija i pomeranja

Spremno za upotrebu

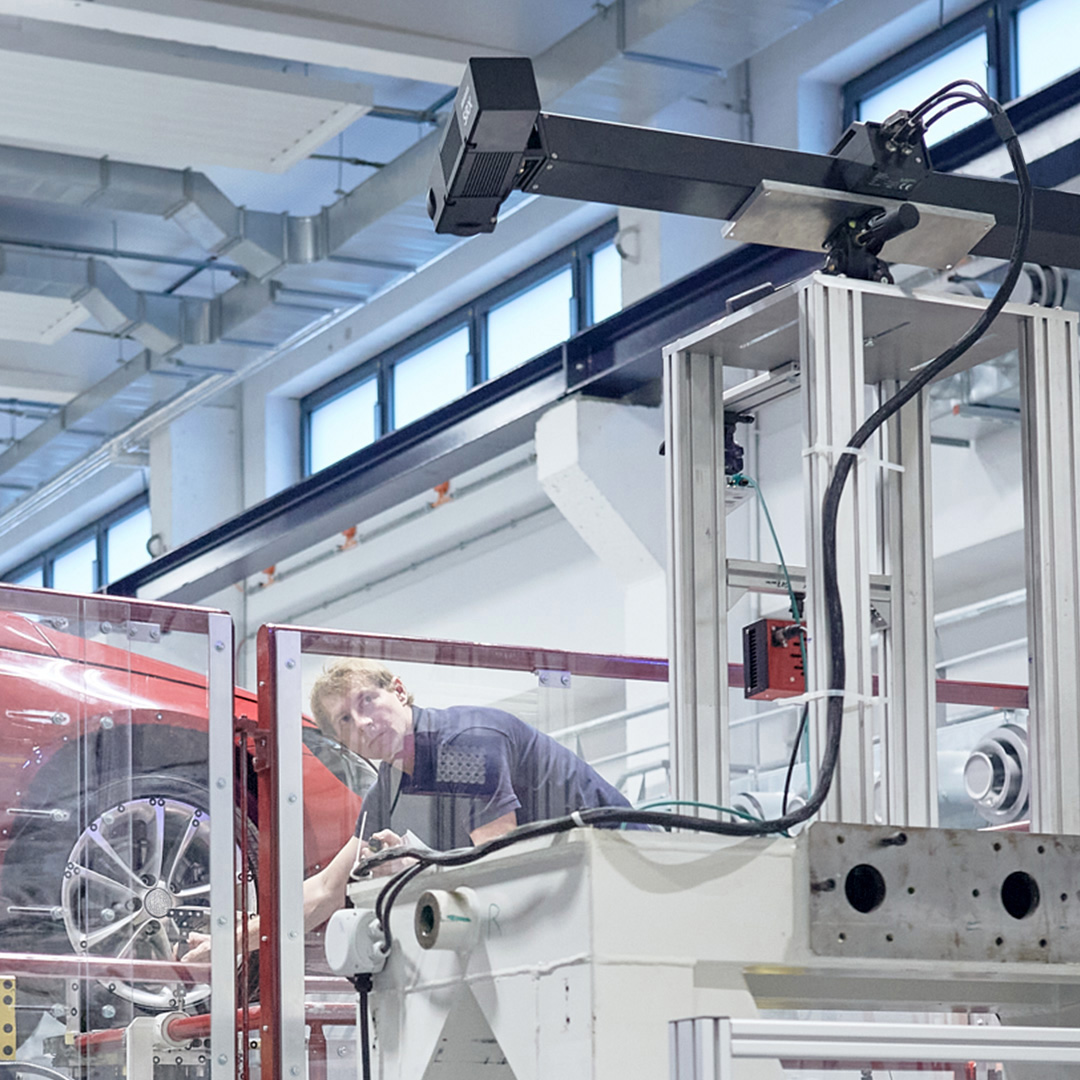

Zahvaljujući čvrstom kućištu, senzor ostaje stabilan i retko zahteva kalibraciju u industrijskim uslovima. Zamenjivi nosač kamere i sertifikovani objektivi sa fiksnim fokusom omogućavaju jednostavno prilagođavanje mernog polja, čime se značajno smanjuje vreme pripreme.

Visoka rezolucija čak i za brze aplikacije

Visoka rezolucija i pri brzim ispitivanjima

Savremena tehnologija kamera sa senzorima visoke rezolucije obezbeđuje gust raspored mernih tačaka (visoka prostorna rezolucija). Tako se pored malih naprezanja, mogu detektovati i lokalni efekti naprezanja na velikim površinama merenja. Senzorska varijanta ARAMIS 3D Camera SRX sistema, sa brzinom snimanja od 335 slika u sekundi, omogućava snimanje dinamičkih procesa u punoj rezoluciji i pruža pouzdane mernе rezultate sa visokim nivoom detalja.

Savršena integracija u ispitni sistem

Upravljanje senzorom putem upravljačke jedinice ARAMIS Controller obezbeđuje stabilnu komunikaciju između softvera i hardvera i omogućava integraciju eksternih signala u ARAMIS projekat. Visokoprecizni PTPv2 mrežni protokol obezbeđuje vremensku sinhronizaciju svih uređaja uključenih u eksperiment, čime garantuje pouzdane merne rezultate čak i pri složenim ispitivanjima materijala i komponenti.

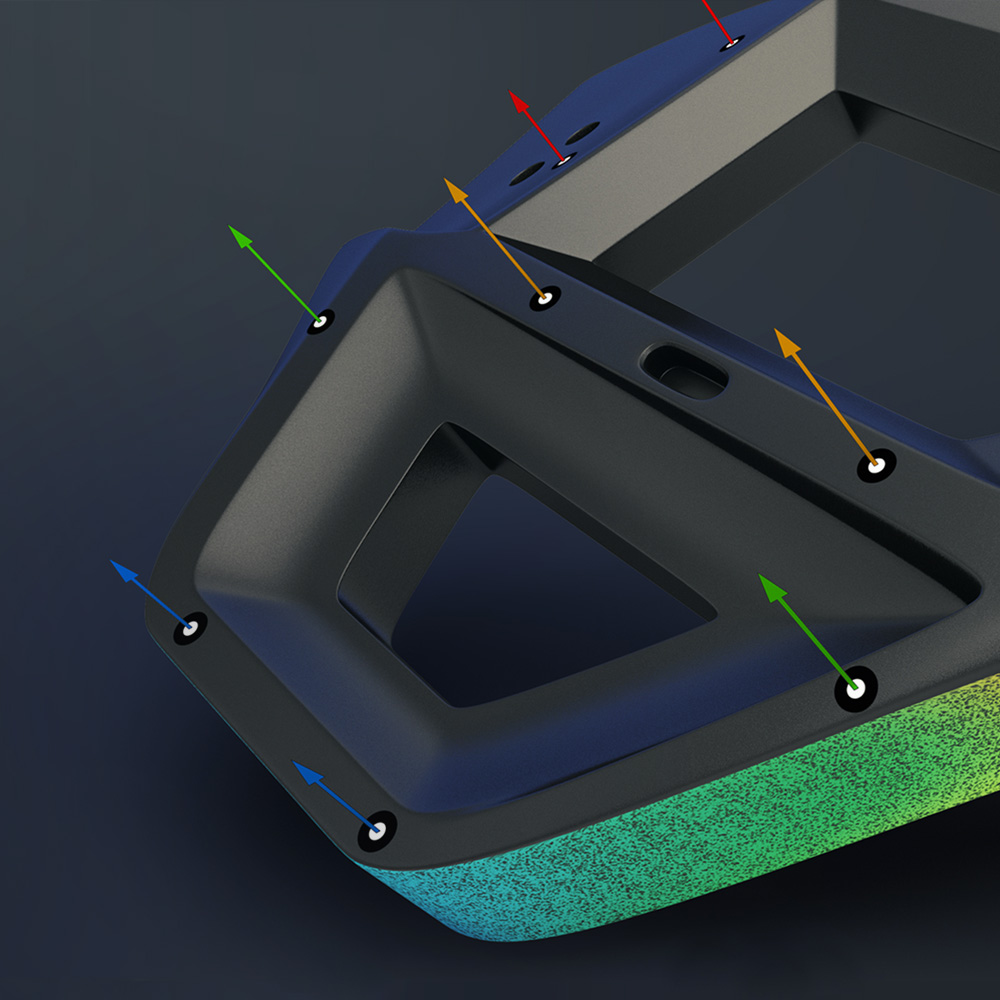

Digitalna korelacija slike i praćenje tačaka pomoću softvera ZEISS CORRELATE

ZEISS CORRELATE

Jednostavna analiza podataka o kretanju

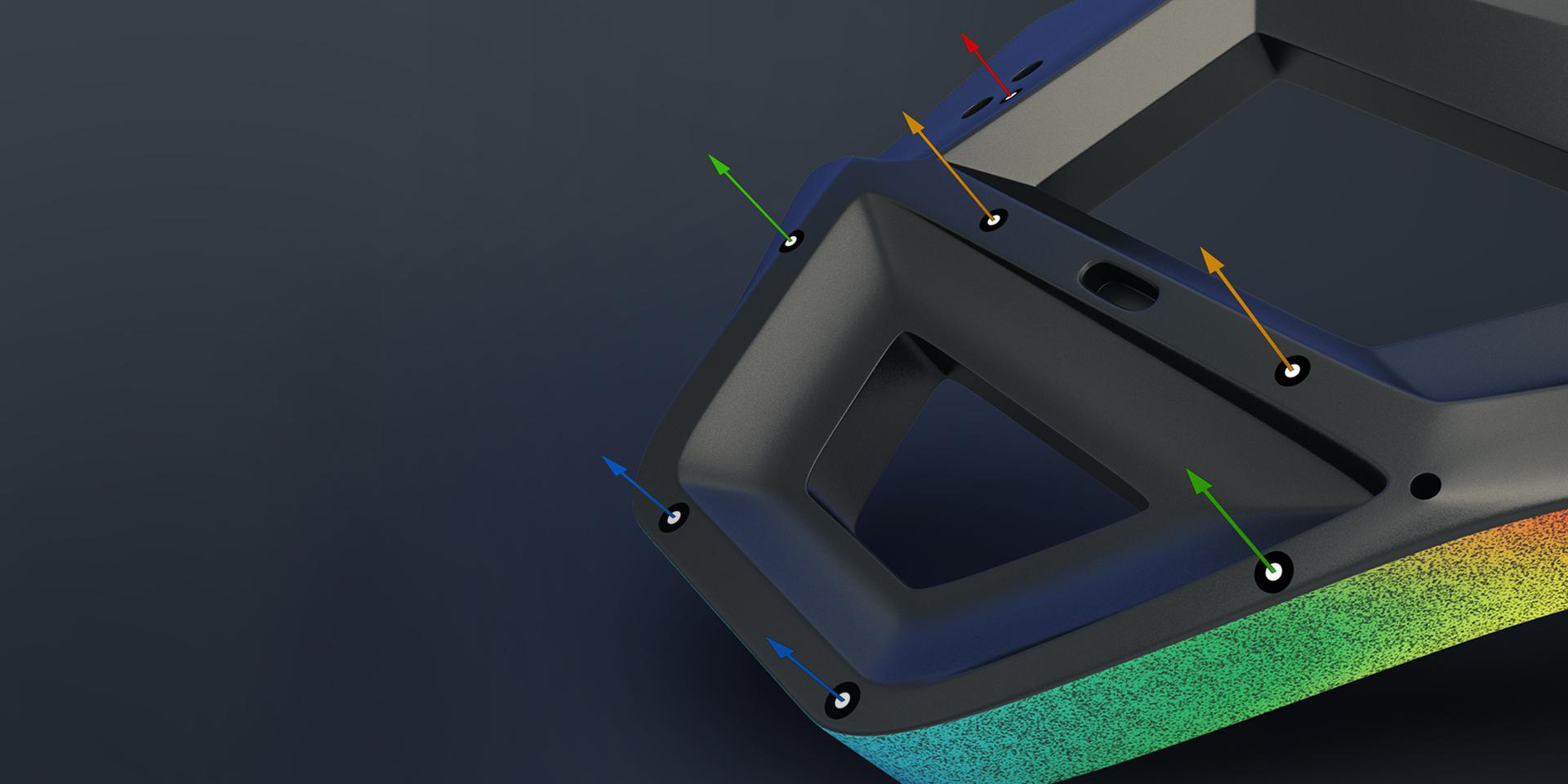

Merenje, analiza i izveštaji o merenju sa konstantnim protokom podataka: Svaki ARAMIS sistem je opremljen softverom ZEISS CORRELATE, koji pruža podršku tokom celokupnog procesa ispitivanja. Pomoću algoritama za digitalnu korelaciju slike i praćenje tačaka, softver pruža izuzetno precizne merne rezultate promena na površini u vidu deformacija, pomeranja ili brzina.

Saznajte više

ARAMIS 3D Sistemi kamera

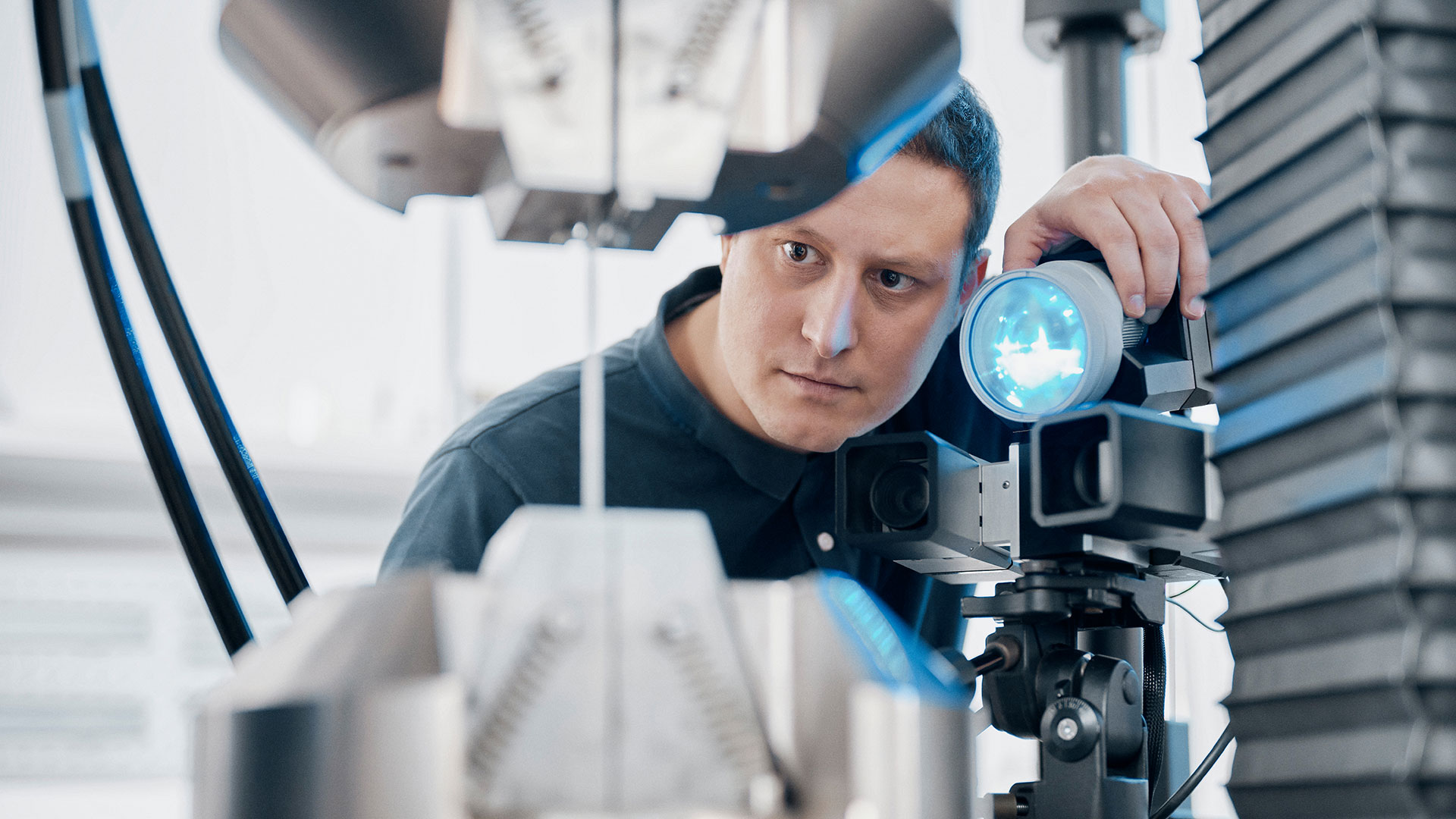

ARAMIS 3D Camera 12M

Senzor za širok spektar zadataka testiranja

ARAMIS 3D Camera 12M pouzdano pokriva kvazistatička testiranja, bez obzira da li se radi o malim uzorcima materijala ili velikim konstrukcionim delovima. Uz rezoluciju od 12 megapiksela i maksimalnu brzinu snimanja od 25 slika u sekundi pri punoj rezoluciji, senzor pruža odgovarajuće performanse za pouzdano određivanje karakteristika materijala ili, na primer, za snimanje i analizu ispitivanja savijanja krila aviona.

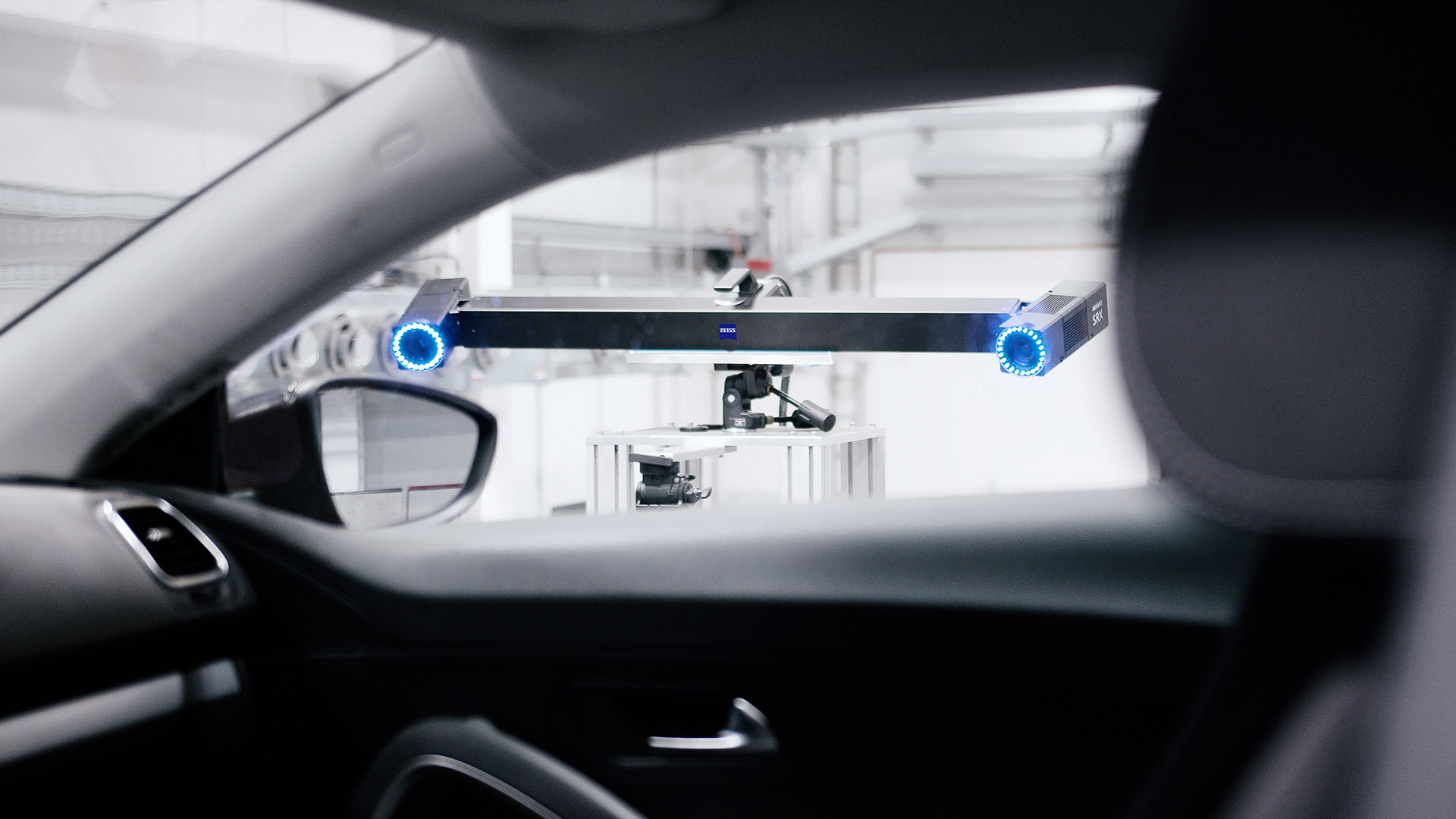

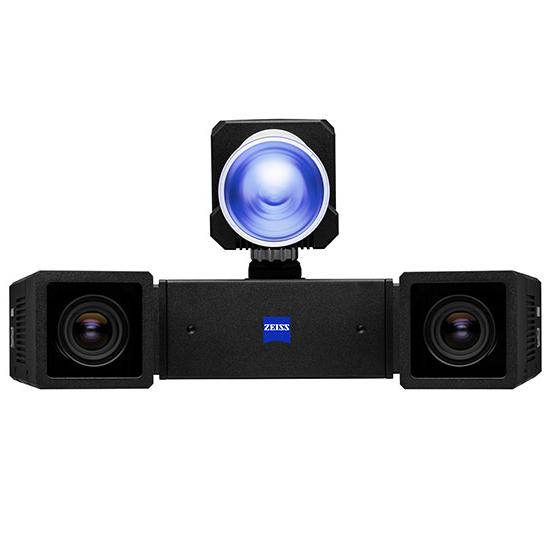

ARAMIS SRX

Senzor za visokokvalitetne aplikacije

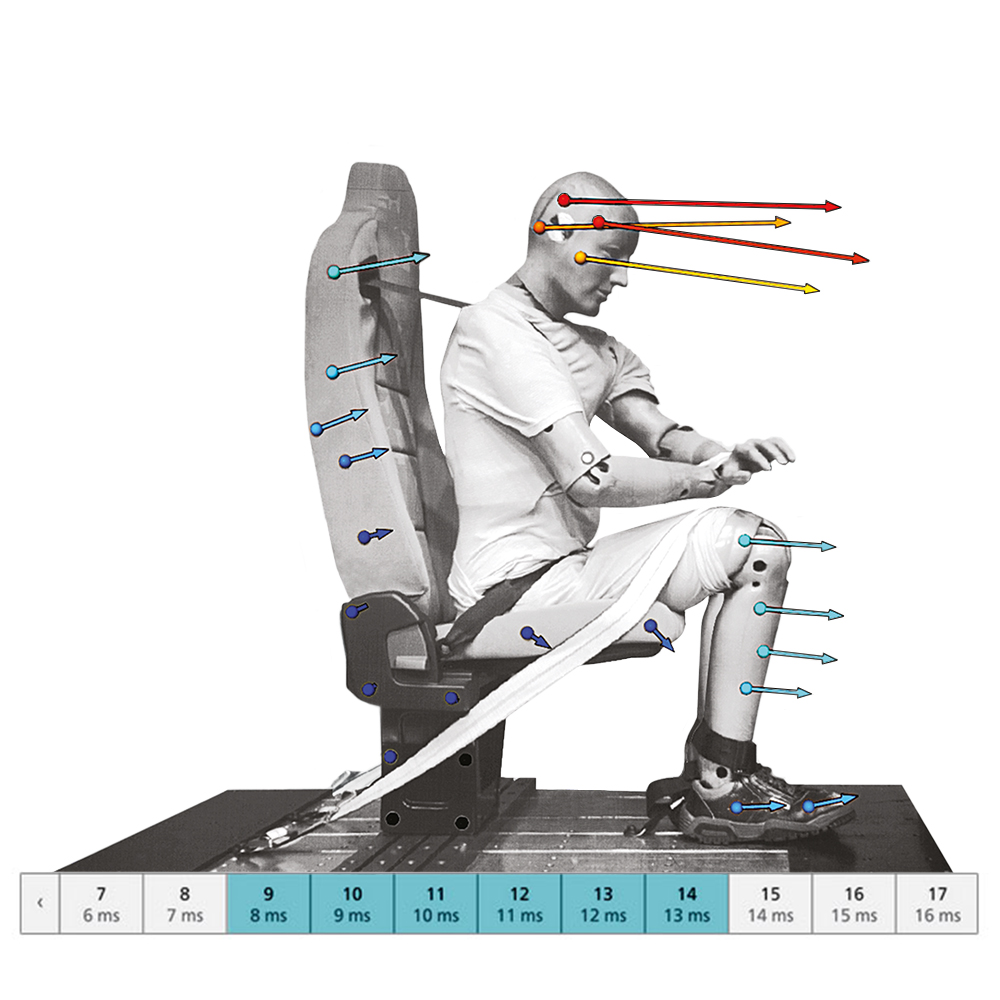

ARAMIS SRX je 3D kamera visoke rezolucije namenjena zahtevnim mernim zadacima koji podrazumevaju detaljno snimanje događaja kroz određeni vremenski period, kao i beleženje lokalnih efekata. Senzor snima 335 slika u sekundi u punoj rezoluciji, što ga čini idealnim za merenje 3D pomeranja, rotacija, brzine i ubrzanja, na primer u testovima sudara.

Plavo svetlo uskog spektra eliminiše uticaj spoljašnjeg osvetljenja tokom snimanja. Izvori svetla obezbeđuju optimalno osvetljenje pri kratkim vremenima ekspozicije za sve merne površine, od 10 × 10 mm do 5 × 5 m.

Odgovaraju svakom zahtevu

Blue Light Technology

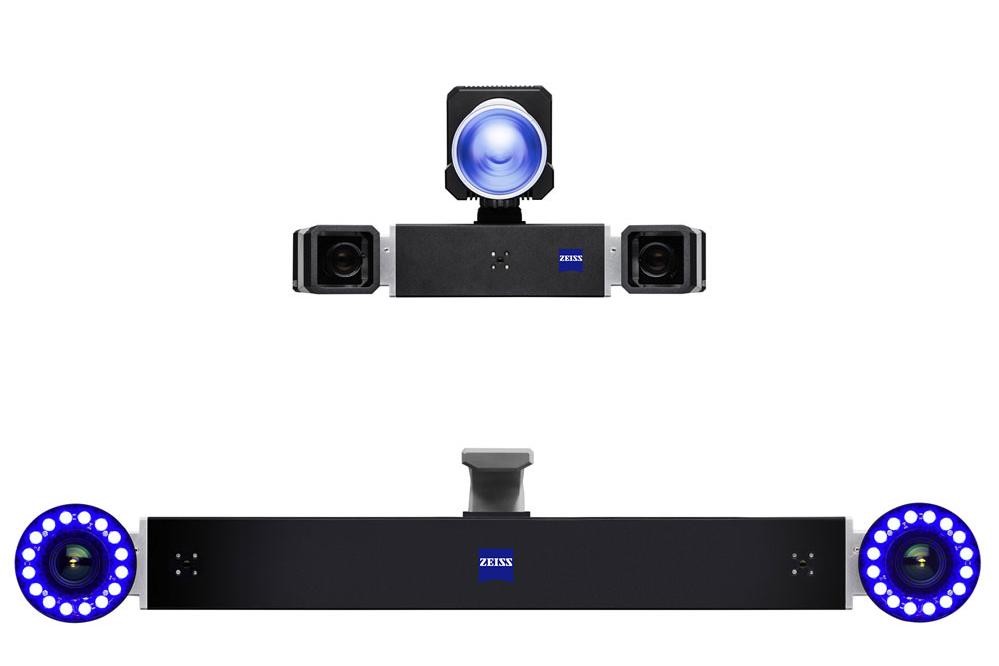

Praćenje tačaka za veće merne oblasti

Svetlosni markeri osvetljavaju velike površine do 5 × 5 m i savršeno odgovaraju za tačkasta 3D merenja pomeranja, rotacije, brzine i ubrzanja. Zahvaljujući dva izvora svetla i referentnim markerima, sistem omogućava i visokobrzinska testiranja sa ekspozicijom u trajanju od svega nekoliko mikrosekundi.

Projektor svetla za manje merne oblasti

Projektor svetla pokriva površine do 500 × 500 mm i lako se prilagođava različitim oblastima osvetljenja. Blue Light Technology obezbeđuje precizna merenja u različitim ispitnim okruženjima.

Koncept senzora

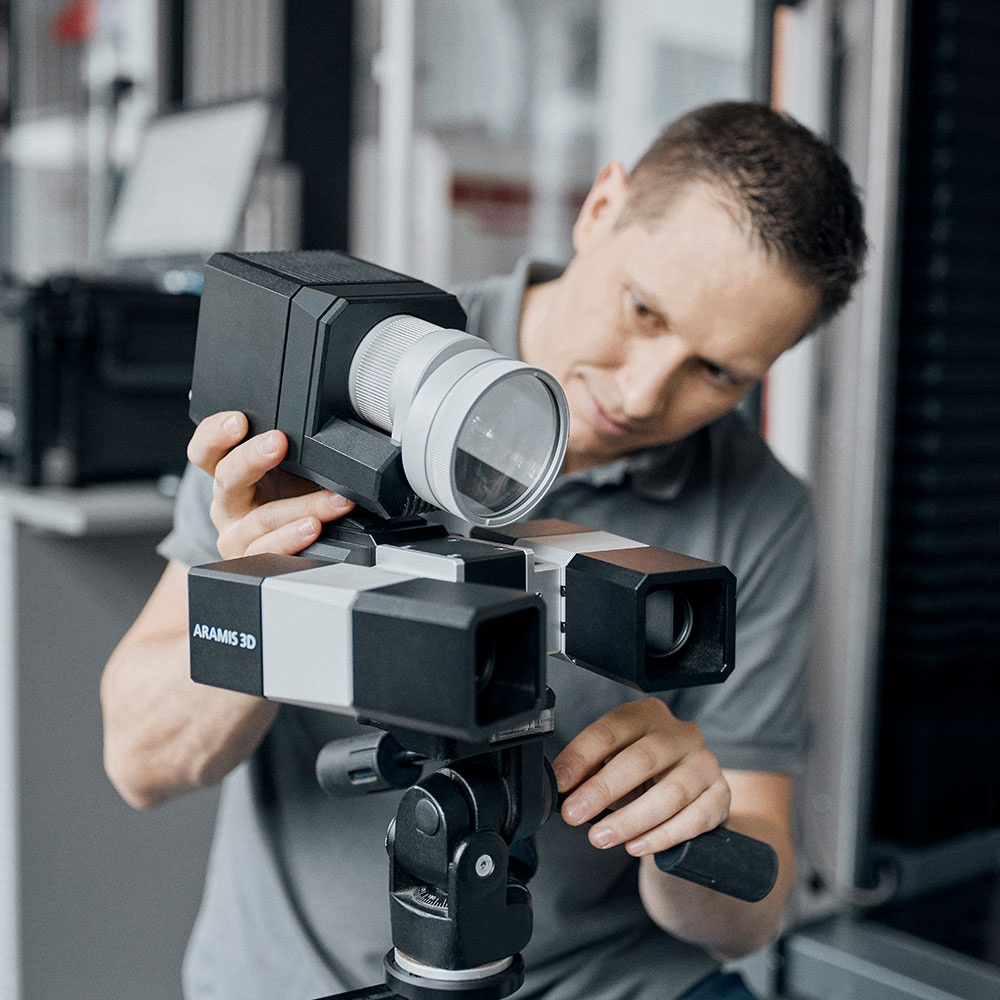

Čvrsto kućište daje senzoru stabilnost i gotovo eliminiše potrebu za kalibracijom u industrijskim uslovima. Zamenjiv profil kamere, kao i unapred podešena i sertifikovana sočiva, omogućavaju brzo prilagođavanje mernog opsega i minimalno vreme podešavanja sistema.

Varijante kamere

U okviru ARAMIS 3D Camera sistema dostupne su dve verzije kamere. ARAMIS 3D Camera 12M snima do 25 slika u sekundi u punoj rezoluciji i pogodna je za kvazistatička merenja. Za dinamičnija ispitivanja dostupan je sistem ARAMIS SRX sa internom memorijom. Sistem ARAMIS SRX može da snima do 335 slika u sekundi pri punoj rezoluciji.

Dodirna sonda

Ako su pored merenja površine potrebna i kontaktna 3D merenja, koristi se sonda. Sistem ARAMIS ga optički prati i omogućava određivanje koordinata i standardnih geometrija kao što su ravni, prave i centri kružnih otvora u optički teško dostupnim zonama.

Sertifikovani kvalitet

Kvalitet i performanse ARAMIS senzora proveravaju se standardizovanim postupkom prijema. Postupak prihvatanja, koji se zasniva na VDI smernicama 2634-1 i 2626, čini sastavni deo procesa isporuke. Kupac dobija sertifikat o prijemu za kupljeni senzor, DAkkS sertifikat za korišćenu optičku skalu i detaljan opis procesa.

ARAMIS Controller

ARAMIS Controller je važna komponenta ARAMIS sistema i omogućava strukturisanu integraciju senzora u testno okruženje. Hardverska komponenta omogućava jednostavno programiranje korisnički definisanih mernih sekvenci, podržava višesenzorske konfiguracije i omogućava sinhrono snimanje eksternih mernih signala sa slikom (npr. sila, temperatura ili napon).

Industrije

Automobilski inženjering

Bilo da se radi o e-mobilnosti, laganim konstrukcijama ili klasičnim granama razvoja vozila: Zahvaljujući 3D podacima merenja iz ARAMIS sistema, proizvođači i dobavljači sa lakoćom ispunjavaju stroge zahteve u pogledu bezbednosti, funkcionalnosti i radnog veka.

Saznajte više

Avio industrija

ARAMIS je u avio industriji postao nezamenljiv merni sistem za karakterizaciju svih materijala, ispitivanje prototipova i procenu stabilnosti komponenti i strukturnih delova.

Saznajte više

Elektronika

ARAMIS pruža upravo onu konkurentsku prednost koja je neophodna kompanijama u ovako dinamičnoj industriji:
veću efikasnost u razvoju proizvoda, uz temeljno poznavanje materijala i komponenti.

Saznajte više

Medicinska tehnologija

Optička 3D mertrologija pruža dragocene uvide u istraživanje novih materijala i razvoj ortopedskih implantata i sportskih proizvoda.

Saznajte više

Snaga i energija

ARAMIS obezbeđuje precizne merne podatke o deformacijama, pomeranjima i naprezanjima, koje kompanije u sektoru energetike mogu koristiti za optimizaciju sistema i bezbedan rad.

Saznajte više

Građevinsko inženjerstvo

Optička merenja se široko primenjuju u građevinskom inženjerstvu. Sistem pomaže istraživačima da dođu do potrebnih rezultata brže, pouzdanije i uz niže troškove.

Saznajte više

Oblasti aplikacije

Karakterizacija materijala

Precizni celopovršinski merni rezultati sistema ARAMIS poboljšavaju tačnost materijalnih parametara. Postojeće metode procene, kao što su određivanje krivih tečenja i graničnih krivih oblikovanja, optimizovane su i učinjene pouzdanijim. Određeni testovi materijala mogući su isključivo zahvaljujući beskontaktnoj metodi merenja sistema ARAMIS, koja omogućava rezultate visoke prostorne rezolucije. Koriste se, na primer, u testovima zatezanja, smicanja, kompresije i trotačkastog savijanja, kao i u testovima pri visokim brzinama i temperaturama.

Testiranje prototipova, komponenti i strukturalnih delova

ARAMIS se primenjuje u analizama krutosti, vibracija, zamora materijala i prilikom testova sudara.
Dobijeni merni rezultati predstavljaju osnovu za procenu radnog veka proizvoda, određivanje graničnih opterećenja i optimizaciju geometrije. Pri testu opterećenja, sistem snima pravu geometriju dela zajedno s njegovim nelinearnim deformacijama, i omogućava direktno poređenje sa FEM podacima.

Validacija numeričkih simulacija

Senzori ARAMIS sistema obezbeđuju informacije o svojstvima materijala, ponašanju komponenti pri deformaciji i graničnim uslovima ispitne postavke. Ovi parametri služe kao ulaz za simulacione modele, a takođe i kao promenljive za poređenje, optimizaciju i validaciju. Softver omogućava uvoz FE podataka iz ABAQUS, PAMSTAMP, LS-DYNA, ANSYS i AUTOFORM, kao i njihovo 3D poravnanje u prostoru prema merenim podacima.

Saznajte više

Tehničko poređenje

	ARAMIS 3D Camera 12M	ARAMIS SRX
Rezolucija kamere	4096 × 3000 piksela	4096 × 3068 piksela
Maksimalna brzina snimanja (fps)	25 fps na 4096 × 3000 piksela (puna rezolucija) 43 fps na 2496 × 2096 piksela (5M) 75 fps na 4096 × 1000 piksela (1/3 slike) 100 fps sa nižom rezolucijom (binning) 150 fps na 4096 × 500 piksela (1/6 slike)	Korišćenje interne RAM memorije kamere (8 GB) 335 fps na 4096 × 3068 piksela (puna rezolucija) 500 fps na 4096 × 2000 piksela (2/3 slike) 1000 fps na 4096 × 1000 piksela (1/3 slike) 2000 fps na 4096 × 480 piksela (1/6 slike) 1000 fps na 1920 × 1000 piksela (HD) Korišćenje RAM memorije računara (laptopa) 75 fps (50 fps) na 4096 × 3068 piksela (puna rezolucija) 115 fps (78 fps) na 4096 × 2000 piksela (2/3 slike) 230 fps (156 fps) na 4096 × 1000 piksela (1/3 slike) 480 fps (325 fps) na 4096 × 480 piksela (1/6 slike) 490 fps (333 fps) na 1920 × 1000 piksela (HD)
Merenje zapremine Dužina x širina (mm)	35 × 25 mm do 5000 × 4000 mm	70 × 50 mm do 5100 × 4200 mm
