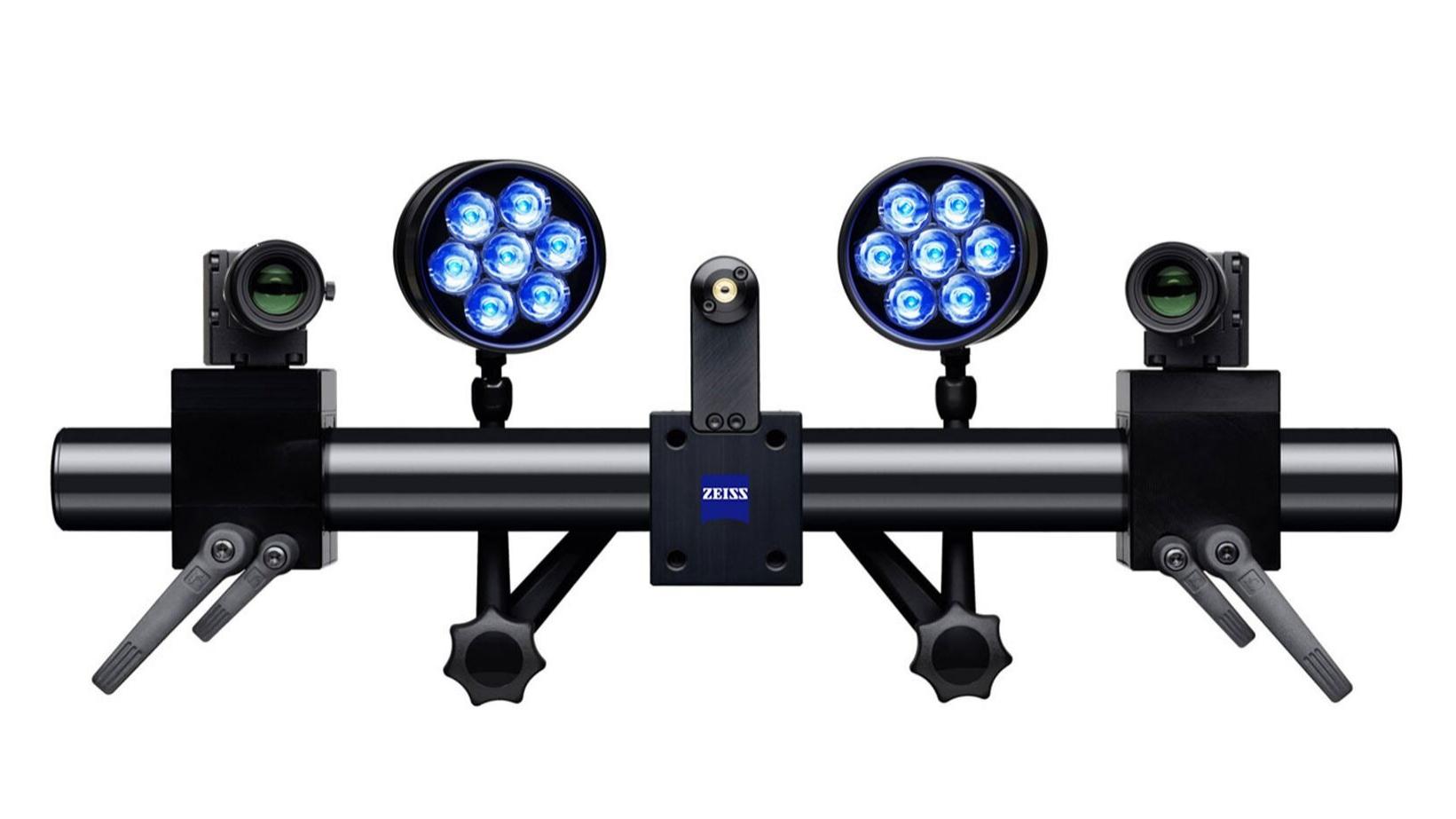

3D sistem za merenje

ARAMIS Adjustable

Modularni merni sistem za 2D i 3D analize

ARAMIS Adjustable pruža precizne 2D i 3D koordinate za analizu komponenti i materijala pod statičkim ili dinamičkim opterećenjem.

Moguće modularno proširenje
Moguće pojedinačno konfigurisanje
Fleksibilno se prilagođava mernom zadatku

ZEISS ARAMIS Adjustable, sa mogućnošću individualnog proširenja, nudi prilagođene konfiguracije za različite inspekcijske zahteve i ispunjava najviše metrološke standarde zahvaljujući digitalnoj korelaciji slike i praćenju tačaka. Kvalitet i performanse ARAMIS senzora proveravaju kroz standardizovanu proceduru prijema. Postupak prihvatanja, koji se zasniva na VDI smernicama 2634-1 i 2626, čini sastavni deo procesa isporuke.

Spreman za svaki izazov

Fleksibilan i modularan

ARAMIS Adjustable dostupan je kao kompletan paket ili se može pojedinačno konfigurisati prema vašim zahtevima. U slučaju povećanih zahteva za optičkim 3D merenjem, modularna arhitektura sistema omogućava jednostavnu integraciju i kombinovanje dodatnih hardverskih komponenti. Na taj način, 2D senzor se jednostavno nadograđuje u 3D sistem dodavanjem druge kamere, čime nastaje kompletno i sveobuhvatno rešenje.

Fleksibilno podesiva merna oblast

Sa 2D i 3D senzorom, sistem je pogodan za analizu punog polja i tačkastu analizu komponenti i materijala pod statičkim ili dinamičkim opterećenjem. Promenljivi merni volumeni i razdaljine omogućavaju fleksibilnu upotrebu senzora za različite merne zadatke. Zbog toga je sistem idealan za istraživačke institute i univerzitete koji rade na različitim projektima.

Analizirajte kretanja, pomeranja i deformacije u tri dimenzije

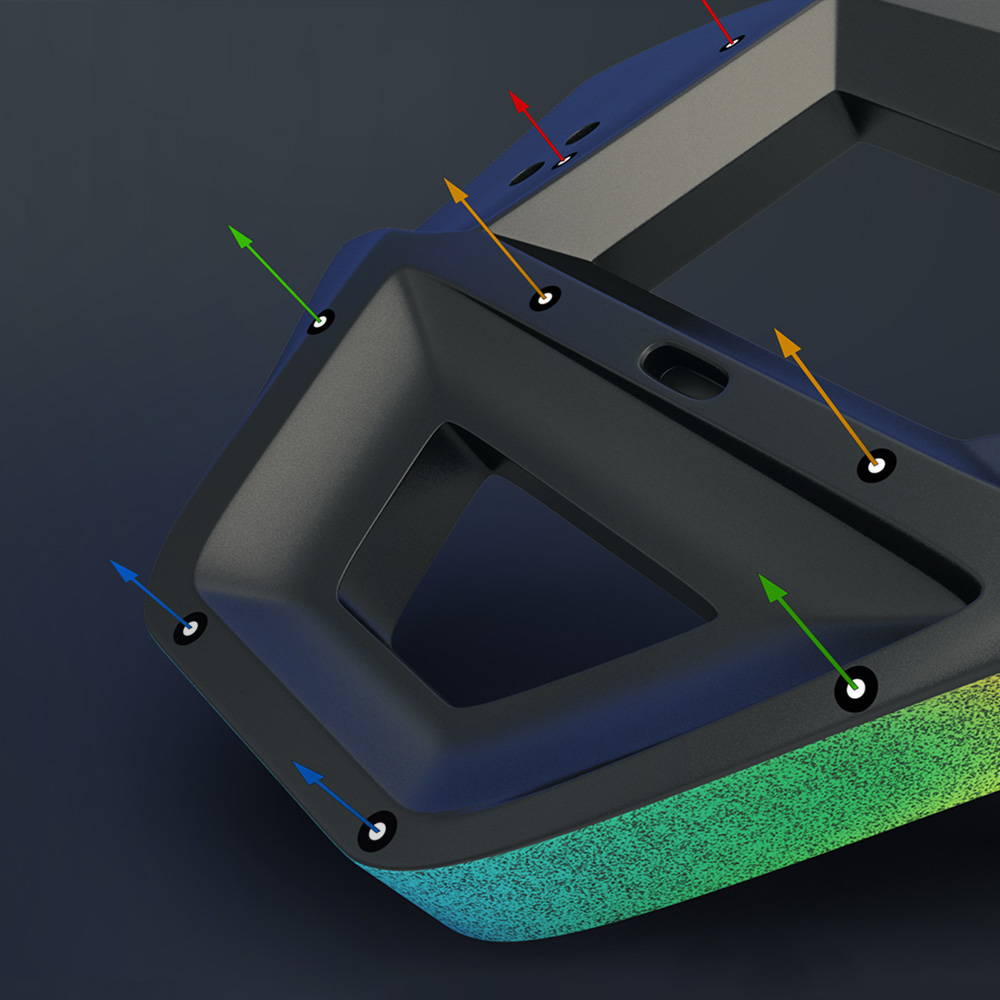

Merenje, analiza i izveštaji o merenju sa konstantnim protokom podataka: Svaki ARAMIS sistem opremljen je softverom ZEISS INSPECT Correlate, koji pruža podršku tokom celog procesa testiranja. Softver koristi digitalnu korelaciju slika i algoritme za praćenje tačaka kako bi pružio izuzetno precizne rezultate merenja promena na površini, kao što su deformacije, pomeranja ili brzine.

Tri varijante kamere sa rezolucijom do 24 megapiksela, promenljiva rešenja za osvetljenje koja se mogu montirati direktno na senzor i širok spektar mogućih merenja zapremine: Modularni dizajn senzora ARAMIS Adjustable omogućava izbor širokog spektra komponenti, čime se sistem prilagođava svakom mernom zadatku.

Modularno sistemsko rešenje za maksimalnu fleksibilnost

Koncept senzora

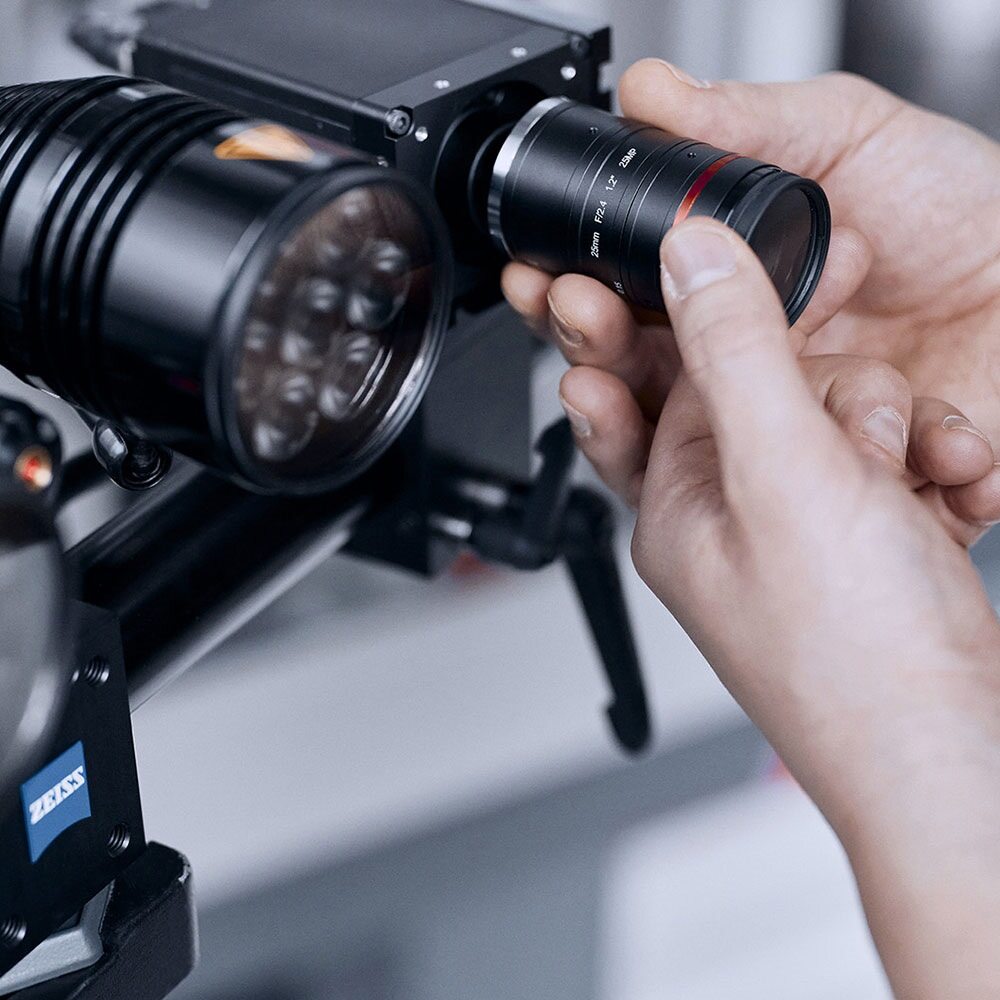

Fleksibilni dizajn sa podesivim sočivima i promenljivim razdaljinama između kamera i mernih tačaka omogućava širok spektar mernih opsega unutar definisanih mernih volumena.

Osvetljenje uzorka

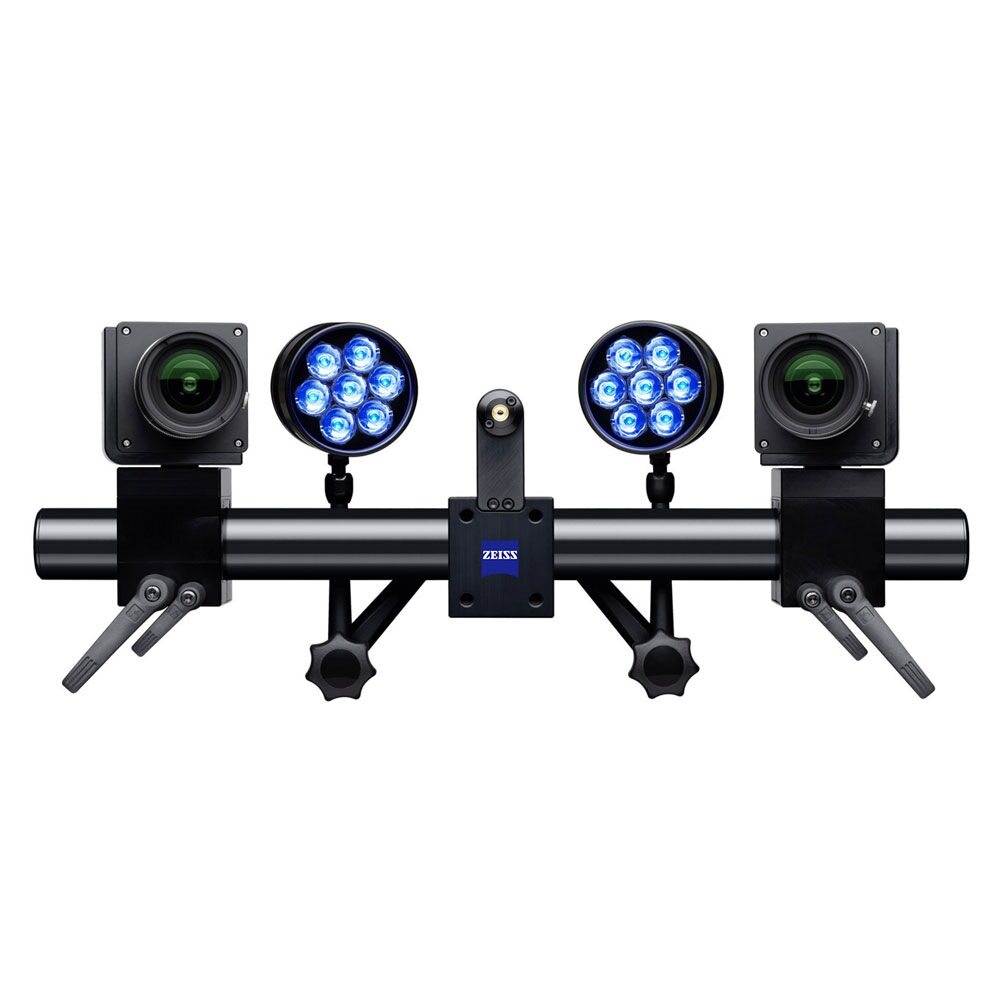

Za optimalno osvetljenje malih i srednje velikih objekata, na raspolaganju su fleksibilno postavljive dvostruke LED lampe ili specijalno razvijen svetlosni projektor. LED svetlosna polja omogućavaju široko osvetljenje većih mernih objekata. Sve tri opcije osvetljenja koriste Blue Light Technology i pružaju ravnomerno osvetljenje površine.

Varijante kamere

Sa ukupno tri standardne varijante kamera od 12 do 24 megapiksela i brzinama snimanja od 25 do 2.000 fps, ARAMIS Adjustable je namenjen za brojne aplikacije u istraživanju, razvoju i industriji. Ako su potrebne brzine snimanja slika iznad 2000 slika u sekundi (fps), koriste se visokobrzinske kamere.

ARAMIS Controller

ARAMIS Controller je važna komponenta ARAMIS sistema i omogućava strukturisanu integraciju senzora u testno okruženje. Ova hardverska komponenta omogućava jednostavno programiranje korisnički definisanih sekvenci merenja, podržava višesenzorske konfiguracije i omogućava sinhrono snimanje eksternih mernih signala (npr. sile, temperature ili napona).

Dodirna sonda

Ako su pored merenja površine potrebna i kontaktna 3D merenja, koristi se sonda. Sistem ARAMIS optički prati sondu i omogućava prikupljanje koordinata i standardnih geometrija, kao što su ravni, linije i centri kružnih otvora, u teško dostupnim oblastima za optičko merenje.

Sertifikovani kvalitet

Kvalitet i performanse ARAMIS senzora proveravaju se standardizovanim postupkom prijema. Postupak prihvatanja, koji se zasniva na VDI smernicama 2634-1 i 2626, čini sastavni deo procesa isporuke. Kupci dobijaju sertifikat o prijemu za kupljeni senzor, DAkkS sertifikat za korišćenu optičku skalu i detaljan opis procesa

Sadržaj trećih strana je blokiran

Video plejer je blokiran zbog vaših željenih postavki kolačića. Da biste promenili postavke i reprodukovali video, kliknite na dugme u nastavku i prihvatite upotrebu „funkcionalnih“ tehnologija praćenja.

ARAMIS nudi rešenja za brojne industrijske grane

Automobilski inženjering

Bez obzira na to da li se radi o e-mobilnosti, lakim konstrukcijama ili tradicionalnim oblastima razvoja vozila: Sa 3D merenjima podataka od ARAMIS-a, OEM-i i pružaoci usluga mogu pouzdano da zadovolje visoke zahteve u pogledu sigurnosti, funkcionalnosti i veka trajanja.

Saznajte više

Avio industrija

U avio industriji, ARAMIS se pozicionirao kao nezamenljiv merni sistem za karakterizaciju materijala, testiranje prototipova i analizu stabilnosti komponenti i strukturalnih delova.

Saznajte više

Elektronika

ARAMIS nudi tačno onu konkurentske prednosti koja je potrebna kompanijama u dinamičnoj vazduhoplovnoj industriji: povećanu efikasnost u razvoju proizvoda, uz napredno fundamentalno razumevanje materijala i komponenti.

Saznajte više

Medicinska tehnologija

Optička 3D mertrologija pruža dragocene uvide u istraživanje novih materijala i razvoj ortopedskih implantata i sportskih proizvoda.

Saznajte više

Snaga i energija

ARAMIS pruža precizne podatke o merenju naprezanja, pomeranja i deformacija, koje energetske kompanije mogu koristiti za optimizaciju performansi svojih sistema i osiguravanje bezbednosti rada.

Saznajte više

Građevinsko inženjerstvo

Optička merenja se široko primenjuju u građevinskom inženjerstvu. Istraživačima omogućava brže, pouzdanije i ekonomičnije dobijanje željenih rezultata merenja.

Saznajte više

Oblasti aplikacije

Karakterizacija materijala

Precizni rezultati merenja sistema ARAMIS poboljšavaju tačnost parametara materijala. Postojeće metode procene se optimizuju, čime postaju pouzdanije, na primer pri određivanju krivih toka i formiranja. Određeni testovi materijala mogući su isključivo zahvaljujući beskontaktnoj metodi merenja sistema ARAMIS, koja omogućava rezultate visoke prostorne rezolucije. Koriste se, na primer, u testovima zatezanja, smicanja, kompresije i trotačkastog savijanja, kao i u testovima pri visokim brzinama i temperaturama.

Testiranje prototipova, komponenti i strukturalnih delova

ARAMIS se koristi za analize krutosti, analize vibracija, ispitivanja izdržljivosti i testove sudara. Rezultati merenja služe kao osnova za prognozu veka trajanja proizvoda, određivanje granica opterećenja i optimizaciju geometrijskog rasporeda. U testu opterećenja, sistem beleži stvarnu geometriju komponente, uključujući nelinearno deformacijsko ponašanje, i omogućava direktno poređenje sa FEM podacima.

Validacija numeričkih simulacija

ARAMIS senzori pružaju informacije o svojstvima materijala, deformacijskom ponašanju komponenti i granicama uslova postavki testiranja. Ovi parametri služe kao ulaz za simulacione modele, a takođe i kao promenljive za poređenje, optimizaciju i validaciju. Softver omogućava uvoz FE podataka iz ABAQUS, PAMSTAMP, LS-DYNA, ANSYS i AUTOFORM, kao i njihovo 3D poravnanje u prostoru prema merenim podacima.

Saznajte više

Tehnički podaci za ARAMIS Adjustable

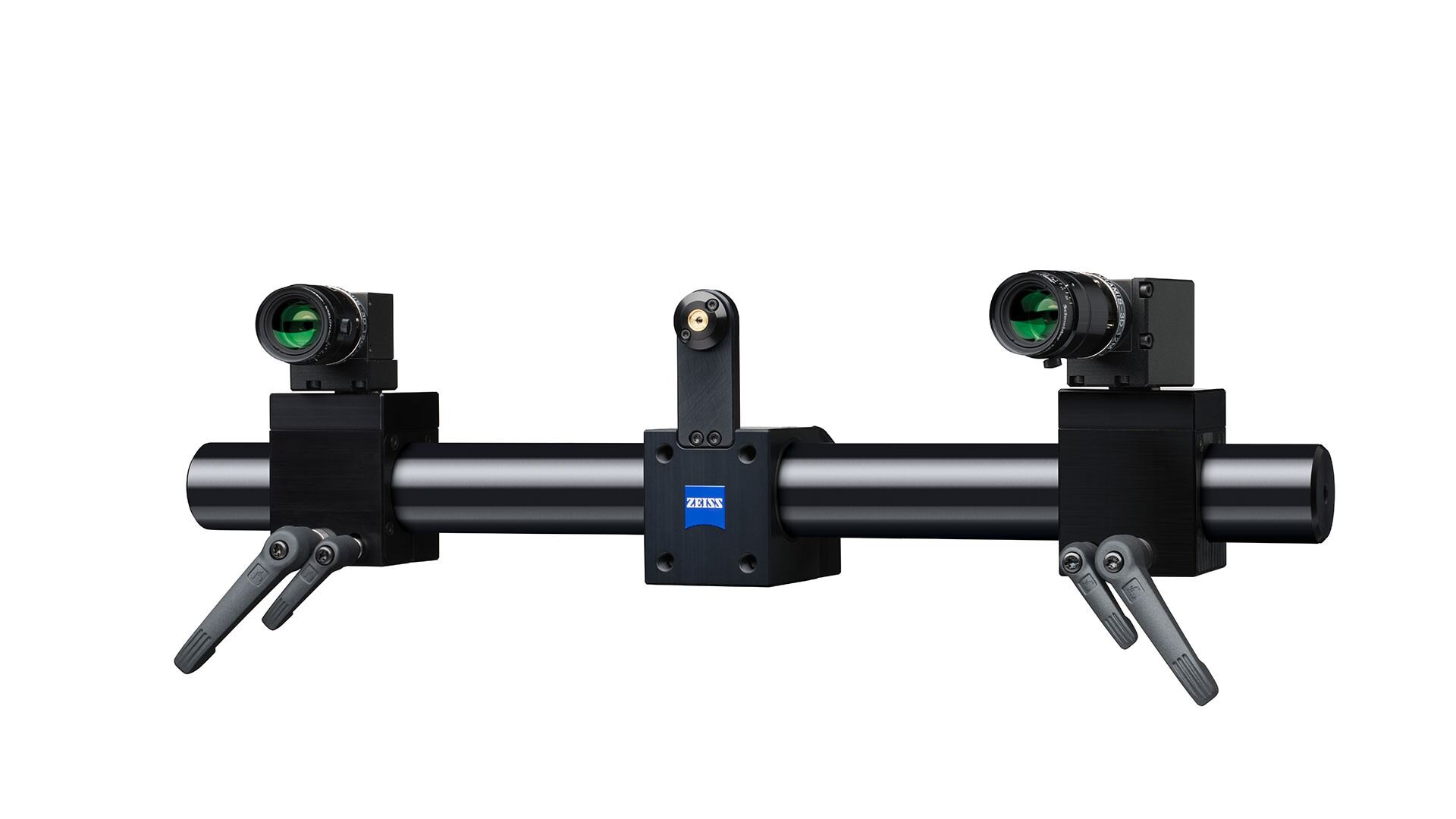

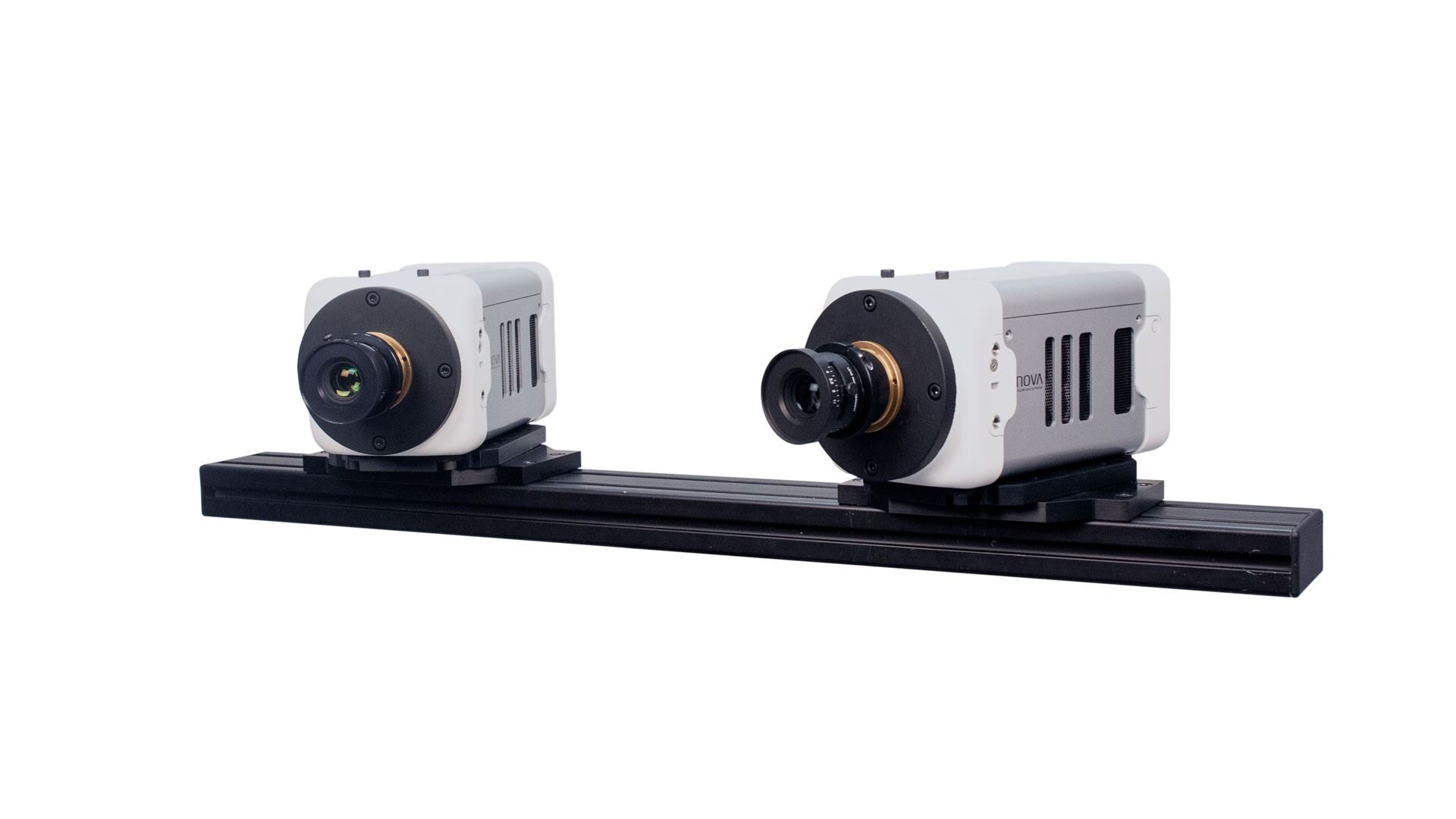

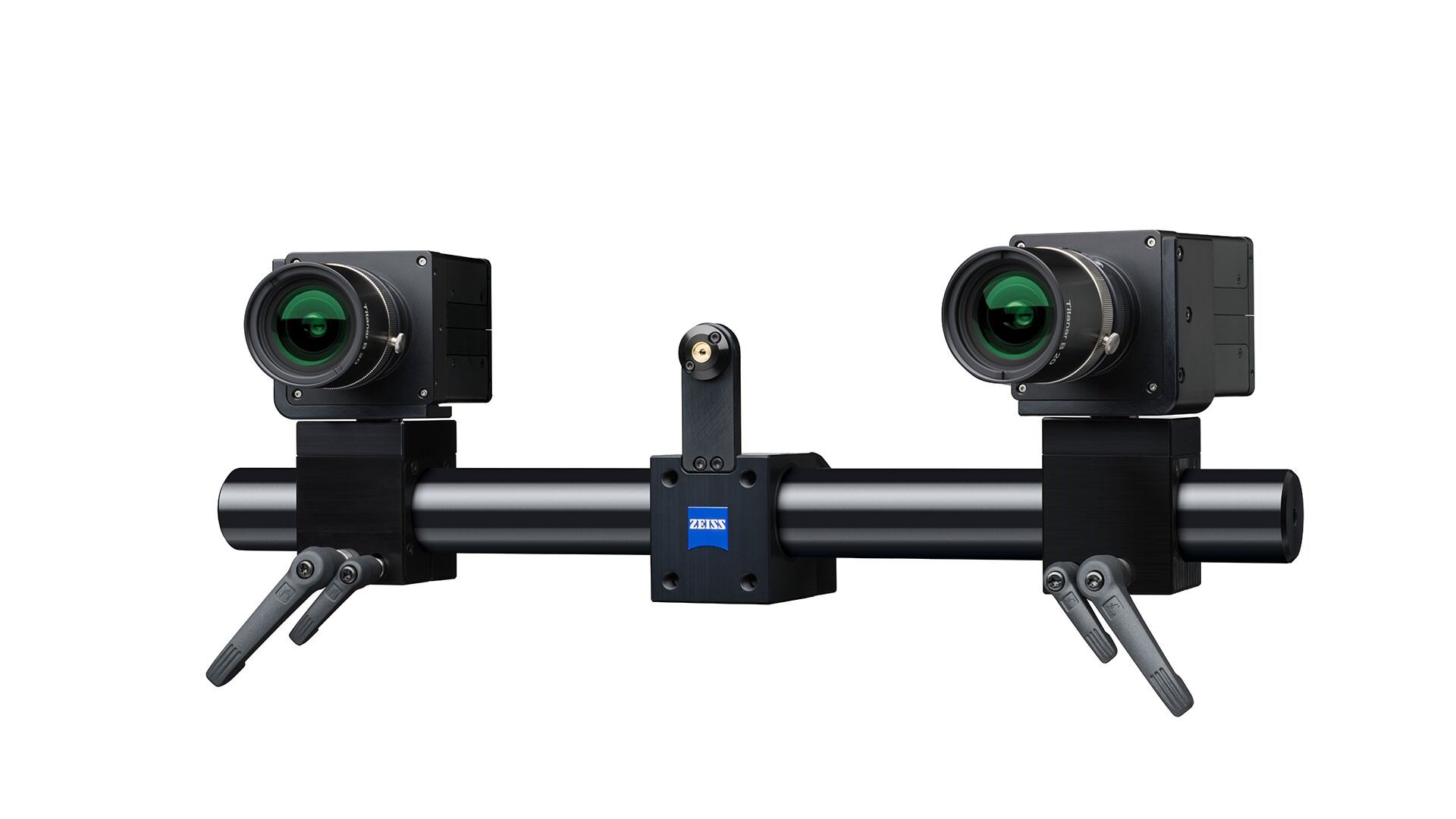

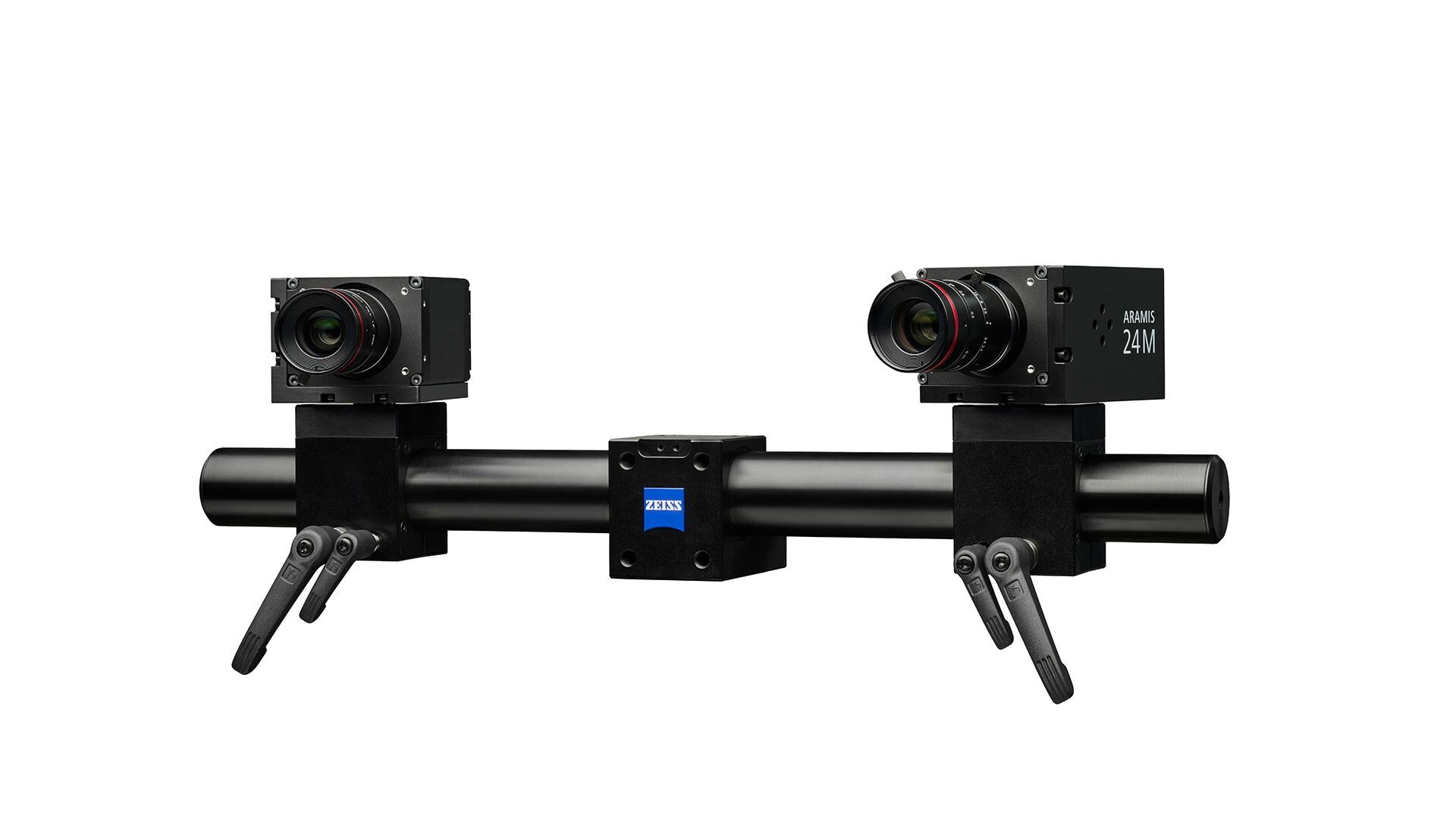

	ARAMIS Adjustable 12M (2D/3D)	ARAMIS Adjustable 24M (3D)	ARAMIS Adjustable SRX (3D)	ARAMIS High Speed (2D/3D)
Kategorija
Rezolucija kamere	4096 × 3000 piksela	5312 × 4448 piksela	4096 × 3068 piksela	1024 × 1024 piksela
Maksimalna brzina kadra (fps)	25 fps (do 150 fps)	100 fps (do 360 fps)	335 fps (do 2000 fps)	npr. 6400 fps (do 200.000 fps) npr. 18.750 fps (do 1.100.000 fps)
Standardno merenje zapremine* Dužina x širina (mm)	20 × 15 mm do 5000 × 4000 mm	20 × 18 mm do 5000 × 4500 mm	33 × 25 mm do 5000 × 4000 mm	15 × 15 mm do 5000 × 5000 mm
		Saznajte više

* Manji ili veći merni volumeni se mogu realizovati kao specijalna rešenja uz ARAMIS Adjustable. Ako imate bilo kakva pitanja o takvim specijalnim rešenjima, molimo vas da kontaktirate naše stručnjake
