Zeiss Prismo porodica

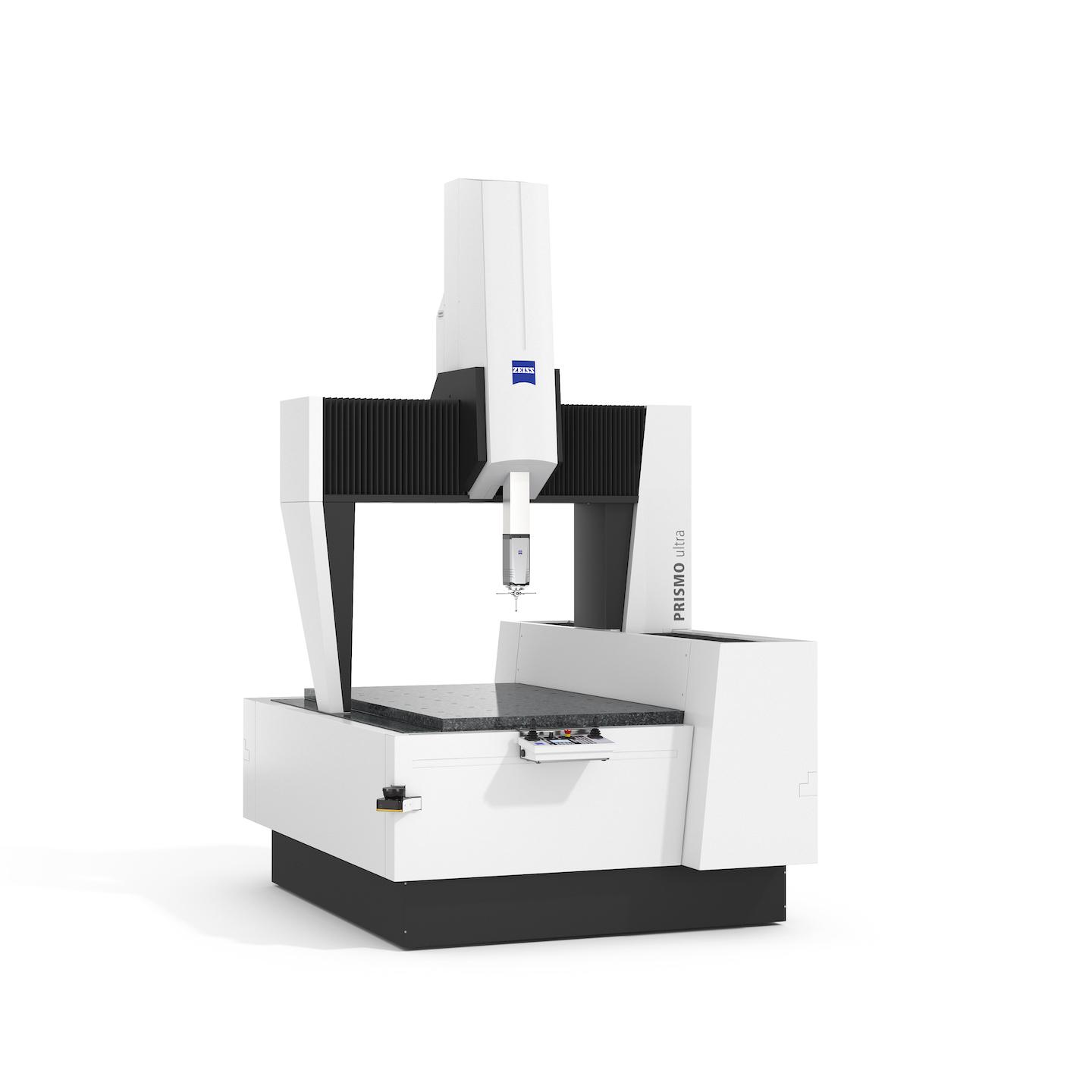

ZEISS PRISMO ultra

Maksimalna preciznost

ZEISS PRISMO ultra još više unapređuje preciznost u okviru porodice ZEISS PRISMO i ostvaruje grešku u merenju dužine od svega 0,5 + L/500 µm. Zbog toga je ova koordinatna merna mašina posebno pogodna za primene koje zahtevaju maksimalnu preciznost, poput istraživanja, razvoja, kontrole kvaliteta i kalibracije mernih uređaja ili etalona u referentnim prostorijama za merenje ili laboratorijama.

Maksimalna tačnost i reproduktivnost zahvaljujući brojnim modernim funkcijama i korekcijama
Opcioni paket za merenje oblika sa RT-AB select funkcijom
Prilagođen i optimizovan proces proizvodnje

Maksimalna tačnost i reproduktivnost

Vrhunska preciznost zahvaljujući poboljšanim funkcijama

Vrhunska tačnost ZEISS PRISMO ultra ostvarena je primenom brojnih modernih funkcija i korekcija. To uključuje kompenzaciju termičkih deformacija, aktivni pneumatski sistem vibracione izolacije, unapređene vazdušne ležajeve i ZERODUR® mernu skalu sa rezolucijom od 20 nanometara – što garantuje izuzetnu preciznost i stabilnost merenja. Dodatna CAA poboljšanja, uključujući optimizovanu tenzorsku kalibraciju, kompenzaciju ugiba referentne sfere i korekcije za RT merenja, osiguravaju maksimalnu tačnost čak i pri visokim brzinama merenja i doprinose izvanrednoj stabilnosti KMM-a, štiteći ga od spoljnih uticaja.

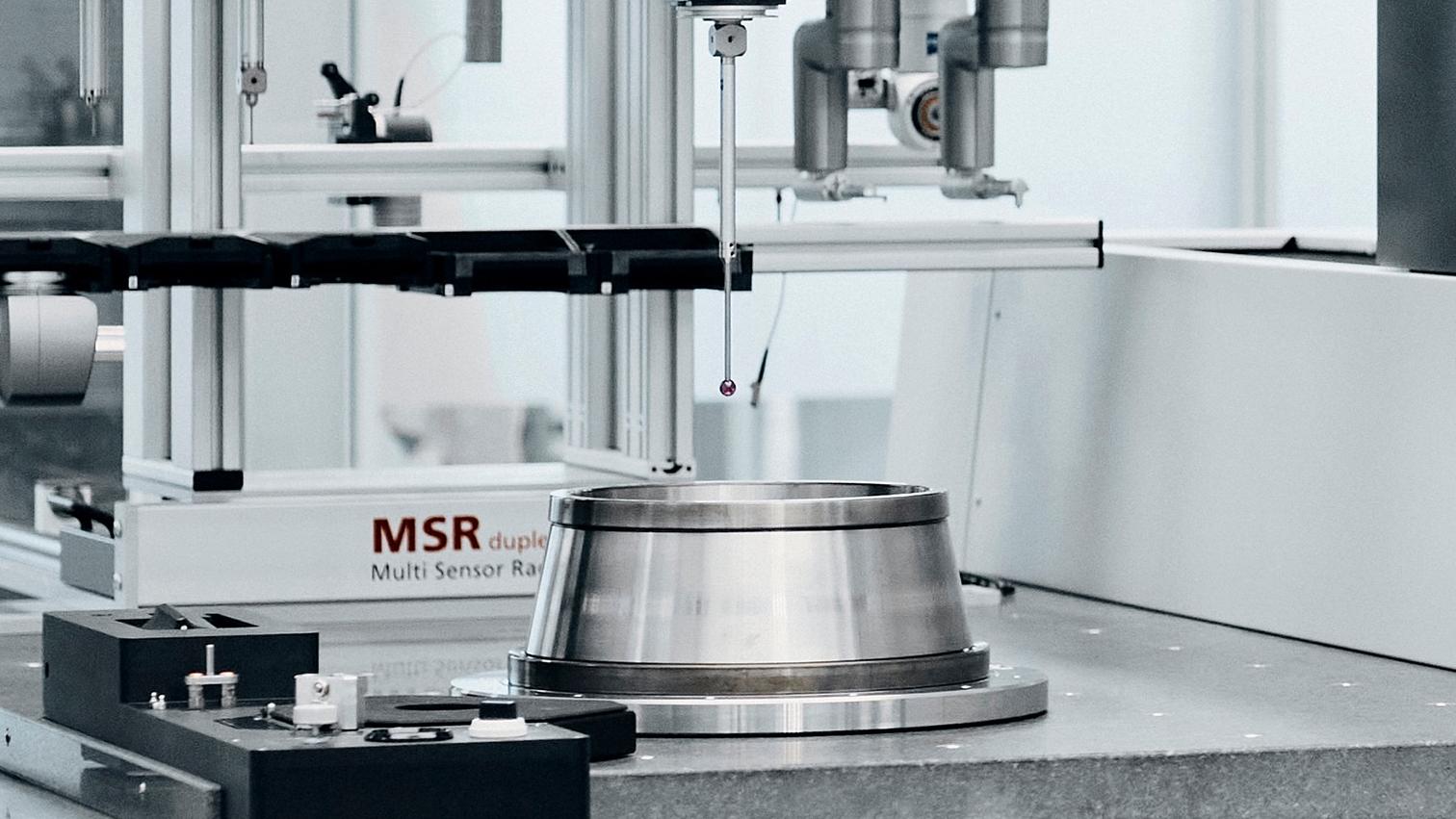

Opcioni paket za merenje oblika sa RT-AB select funkcijom

Merenje oblika uz zagarantovan kvalitet

Za ZEISS PRISMO ultra dostupan je opcioni paket za merenje forme, razvijen za postizanje još boljih rezultata pri merenju oblika. Pored RT-AB select funkcije, ovaj paket uključuje specijalni set sondi i set za definisanje RT ose, uz garantovanu tačnost kalibracionog prstena od 0,2 μm ili višu – potvrđenu od strane vodećeg nemačkog instituta. ZEISS PRISMO ultra omogućava merenje tolerancija okruglosti i cilindričnosti u opsegu od 2–3 μm, u skladu sa zlatnim pravilom mernih tehnologija.

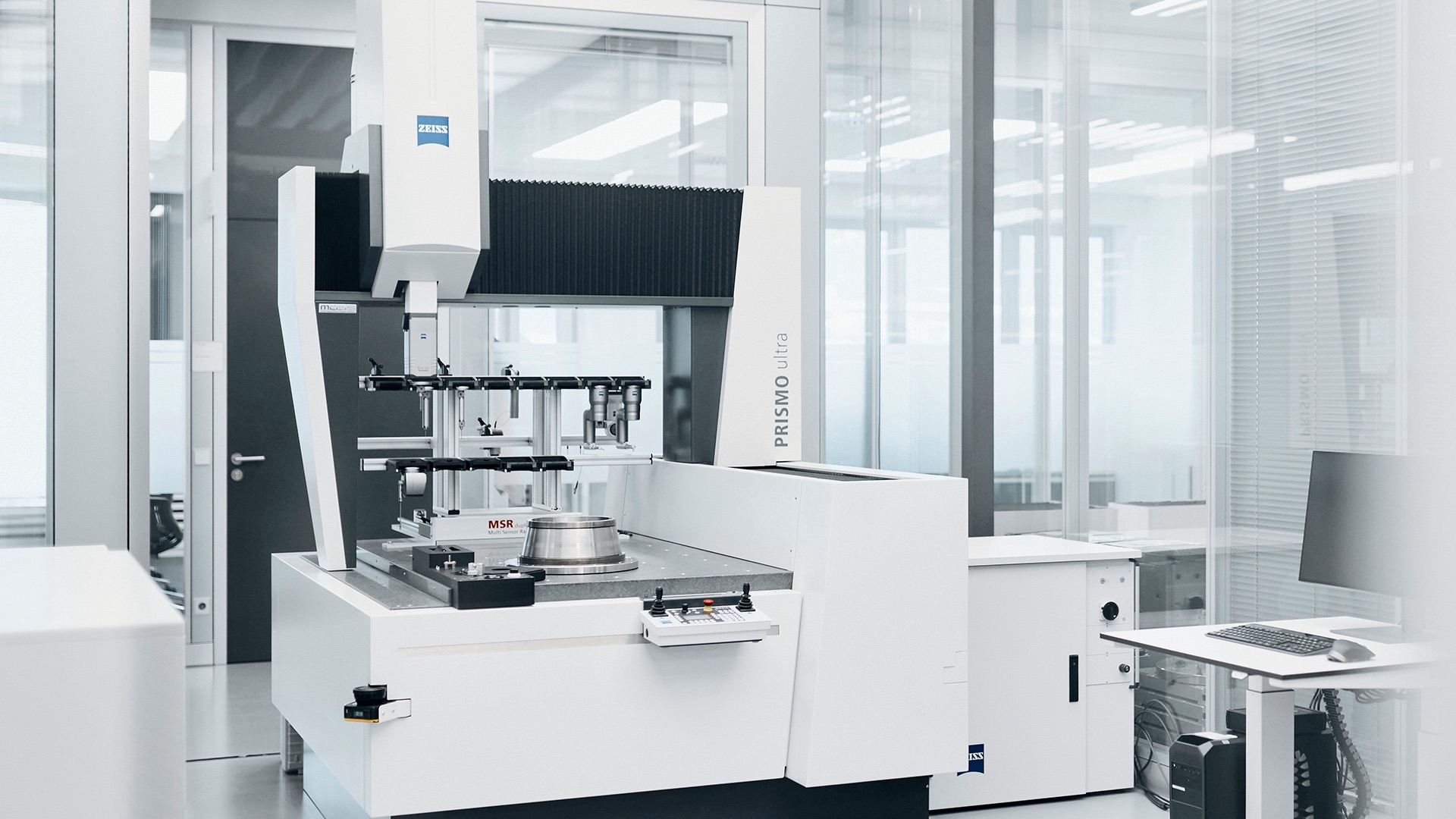

Prilagođen i optimizovan proces proizvodnje

Prilagođena instalacija i prihvatanje

Pre isporuke, svaka granitna ploča za ZEISS PRISMO ultra prolazi kroz tromesečni proces aklimatizacije. Završna inspekcija se odvija u posebnoj klimatizovanoj komori. Nakon instalacije, sprovodi se precizno testiranje, a 4 do 6 nedelja kasnije sledi prijemni test koji obavljaju stručnjaci. Ovaj proces garantuje maksimalnu tačnost i kvalitet.

Nova era počinje sa ZEISS PRISMO ultra

Više od pukog redizajna: Proizvodi u ZEISS PRISMO porodici su potpuno redizajnirani. Sa brojnim nadogradnjama, sigurnost, ekonomska i ekološka efikasnost, fleksibilnost, ergonomija i, ne manje važno, produktivnost dostigli su potpuno novi nivo. Podešavanjem parametara skeniranja i udvostručenjem brzine skeniranja (sa 150 mm/s na 300 mm/s), postignuto je povećanje produktivnosti. Istovremeno, nivo buke je smanjen za 34 %. Od kontrolera sa smanjenom potrošnjom energije i kontrolnog panela novog dizajna, do automatizovanih sigurnosnih sistema i unapređene podrške za sonde – ZEISS PRISMO porodica proizvoda pruža veću snagu i mogućnosti nego ikada ranije.

Povećanje produktivnosti se postiže optimizacijom parametara skeniranja i udvostručavanjem brzine skeniranja (sa 150 mm/s na 300 mm/s). Novi laserski sigurnosni skeneri omogućavaju značajno brže merenje u odnosu na prethodne modele, uz pouzdano održavanje visokih sigurnosnih standarda. Skeneri automatski usporavaju prilikom detekcije ljudi ili objekata u sigurnosnoj zoni. ZEISS VAST rotacioni sto (ZVRA) takođe doprinosi povećanju produktivnosti. Definicija ose na rotacionom stolu sada traje samo 16 sekundi, što doprinosi uštedi od 75 % vremena u odnosu na standardne metode.
Sve koordinatne merne mašine (KMM) iz ZEISS PRISMO serije poseduju sertifikat međunarodno priznatog nemačkog osiguranja od nezgoda (DGUV). Da bi se dodatno unapredila bezbednost, implementirane su dodatne inovacije, poput podesivih bočnih panela. Smanjenjem razmaka između pokretnih delova na manje od 4 mm, rizik od uklještenja je značajno smanjen. Sigurnosni laserski skeneri takođe detektuju okruženje koordinatne merne mašine i automatski smanjuju brzinu čim detektuju prisustvo ljudi ili objekata u definisanoj zoni.
Sa ugrađenim ZEISS PowerSaver sistemom, koordinatna merna mašina (KMM) se automatski isključuje sa napajanja kada nije u upotrebi. Korisnici mogu samostalno da podese aktivaciju funkcije i definišu specifične periode neaktivnosti, čime se smanjuje potrošnja energije. Novi ZEISS C99m kontroler obezbeđuje dalje uštede. Ima tanji dizajn i ostvaruje smanjenje potrošnje energije od 64 % u poređenju sa prethodnim modelom (na osnovu internih testiranja poređenja starog i novog kontrolera). Pored toga, ZEISS AirSaver sistem obezbeđuje automatsko isključivanje komprimovanog vazduha nakon unapred definisanog vremenskog perioda.
Upravljanje putem kontrolne table omogućava jednostavan nadzor i upravljanje. Kada nije u upotrebi, može se lako odložiti u novi držač kontrolne table. Većina prekidača je takođe direktno premeštena sa kontrolera na kontrolnu tablu. Pored toga, novi prednji poklopac obezbeđuje smanjeno rastojanje između operatera i mernog prostora, što operateru olakšava utovar teških komponenti.
ZEISS-ova MASS tehnologija omogućava upotrebu širokog spektra sondi sa ZEISS PRISMO uređajem. Zahvaljujući novom ZEISS C99m kontroleru, koordinatna merna mašina (KMM) sada podržava i dve dodatne sonde: ZEISS ROTOS (senzor za merenje hrapavosti) i ZEISS LineScan (optički senzor) omogućavaju još veću fleksibilnost u radu.

Veća održivost u vašim merenjima uz ZEISS PRISMO

Energetska potrošnja je suštinski deo svakog korišćenja mašine – ima presudan značaj u fazi aktivne upotrebe i direktno utiče na ekološku ravnotežu. Zahvaljujući funkcijama za uštedu energije i novorazvijenom energetski efikasnom upravljačkom sistemu, ZEISS PRISMO predstavlja vrhunski primer resursne efikasnosti u industrijskoj mernoj tehnologiji. ZEISS PRISMO porodica označava trajnost i postavlja nove standarde u pogledu preciznosti, brzine i održivosti.

ZEISS PRISMO porodica sada uključuje novu C99m kontrolnu jedinicu, koja omogućava smanjenje potrošnje energije do 64 % u odnosu na prethodne verzije.

Veća održivost u vašim merenjima uz ZEISS PRISMO

Funkcija ZEISS PowerSaver omogućava potpuno isključivanje napajanja kada mašina nije u upotrebi, što eliminiše potrošnju energije tokom perioda neaktivnosti. Korisnici mogu unapred da definisašu vreme aktivacije ZEISS PowerSaver funkcije.

ZEISS AirSaver omogućava dodatne uštede automatskim isključivanjem dovoda komprimovanog vazduha nakon unapred definisanog vremena.

Tehnički podaci

Preciznost od	0,5 + L/500 µm
Temperaturni opseg	20–22 °C
ZEISS MASS tehnologija	Da
U skladu sa DGUV smernicama	Da
Moguća je naknadna ugradnja na starije modele	Da
ZEISS PowerSaver	Da
ZVRA i ZVR kompatibilnost	ZVRA (dostupno kao opcija)
Skala od staklokeramike	ZERODUR®: Rezolucija 20 nm
Veličine	7/10/5 – 16/30/10

Različite veličine za širok spektar aplikacija

ZEISS PRISMO ultra

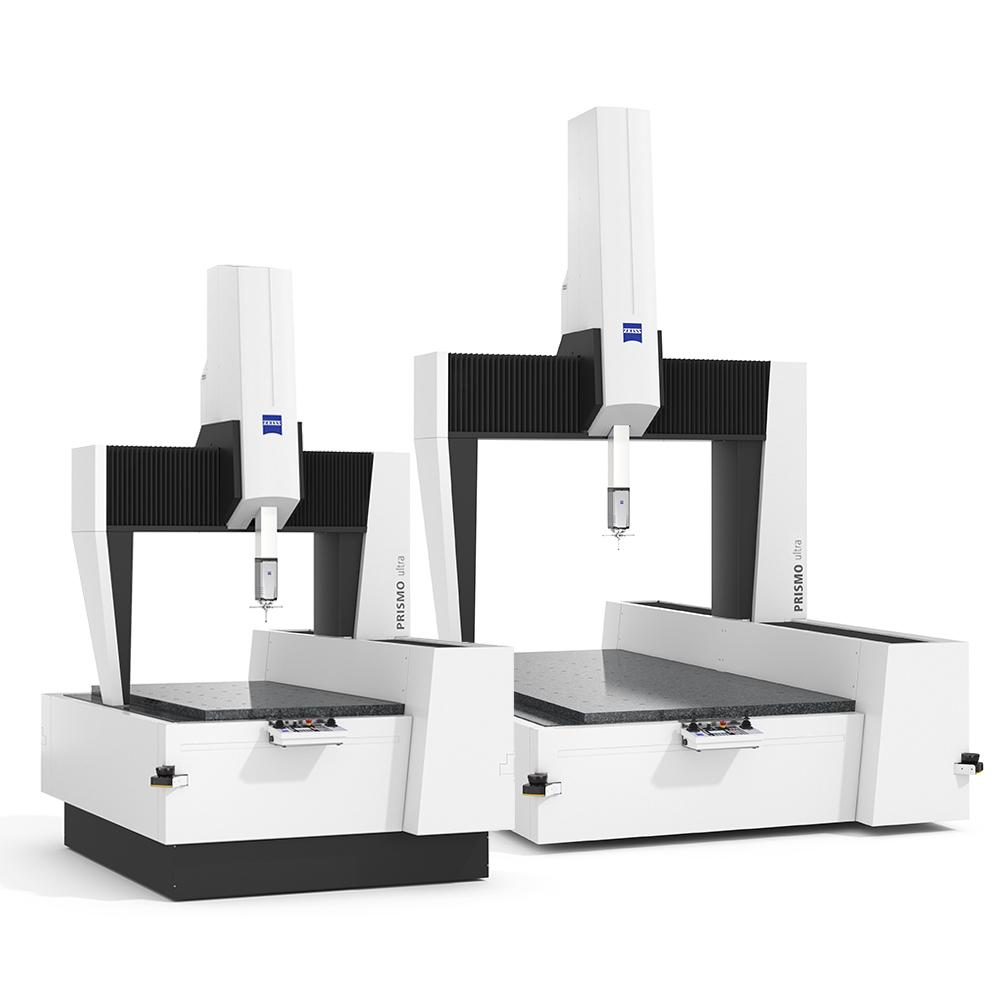

Različite veličine za širok spektar aplikacija

ZEISS PRISMO ultra je dostupan u različitim veličinama. Od najmanje verzije sa mernim opsegom od 700 × 1000 × 500 mm do najvećeg modela ove koordinatne merne mašine sa mernim opsegom od 1600 × 3000 × 1000 mm.
