Zeiss Prismo porodica

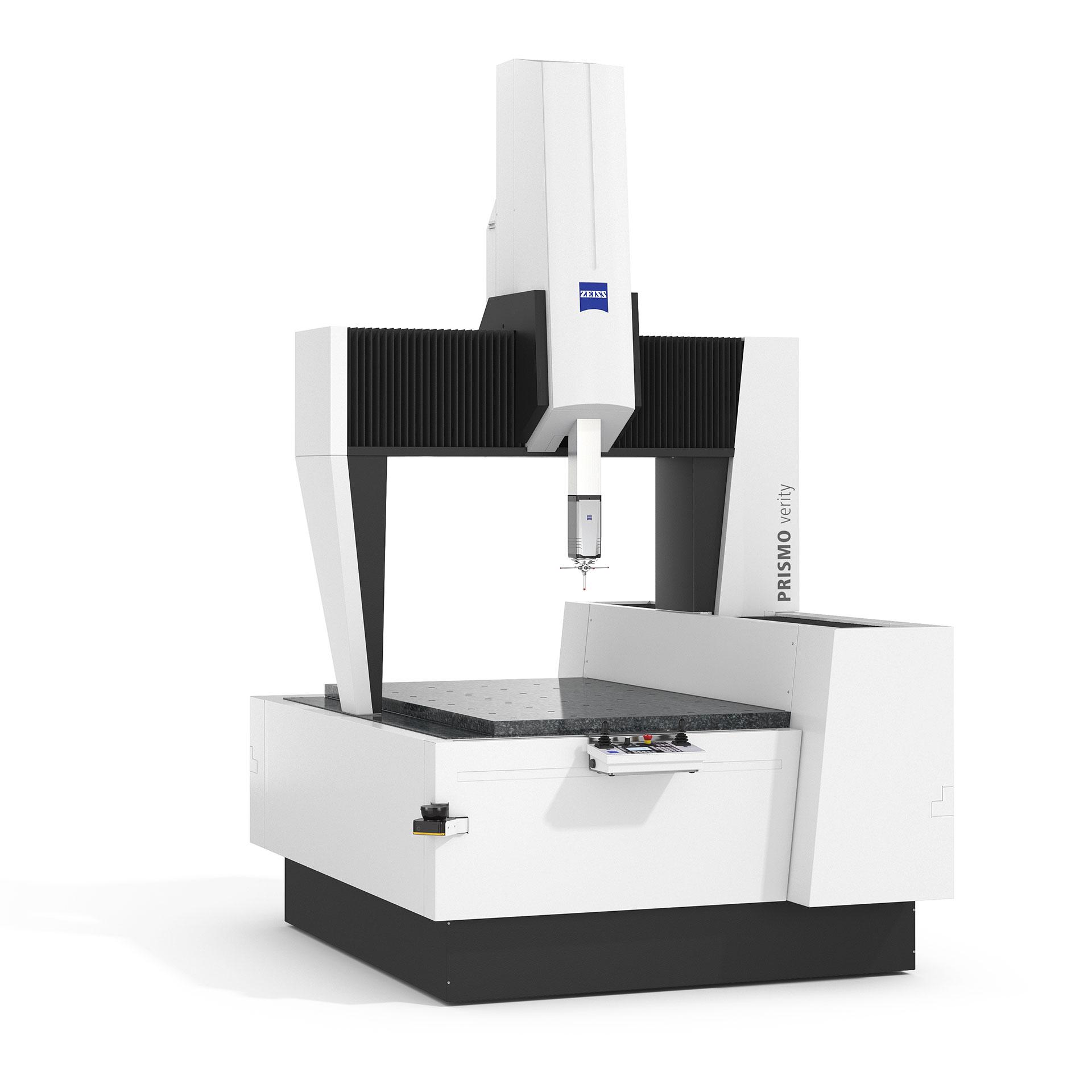

ZEISS PRISMO verity

Novi standard

ZEISS PRISMO verity ostvaruje rezultate sa greškom merenja dužine od svega 0,7 + L/400 µm i predstavlja vodeću koordinatnu mernu mašinu u svojoj klasi zahvaljujući superiornim performansama merenja oblika. Koordinatna merna mašina može da se koristi za različite primene koje zahtevaju visok stepen tačnosti i pogodna je za merne sobe klase 3, u skladu sa standardom VDI/VDE 2627.

Izuzetna preciznost postignuta zahvaljujući optimizovanim mernim performansama
Pogodno za merne sobe klase 3
Visokorezolucijske ZERODUR^® skale
Dostupno sa RT-AB select za preciznije merenje rotaciono simetričnih komponenti

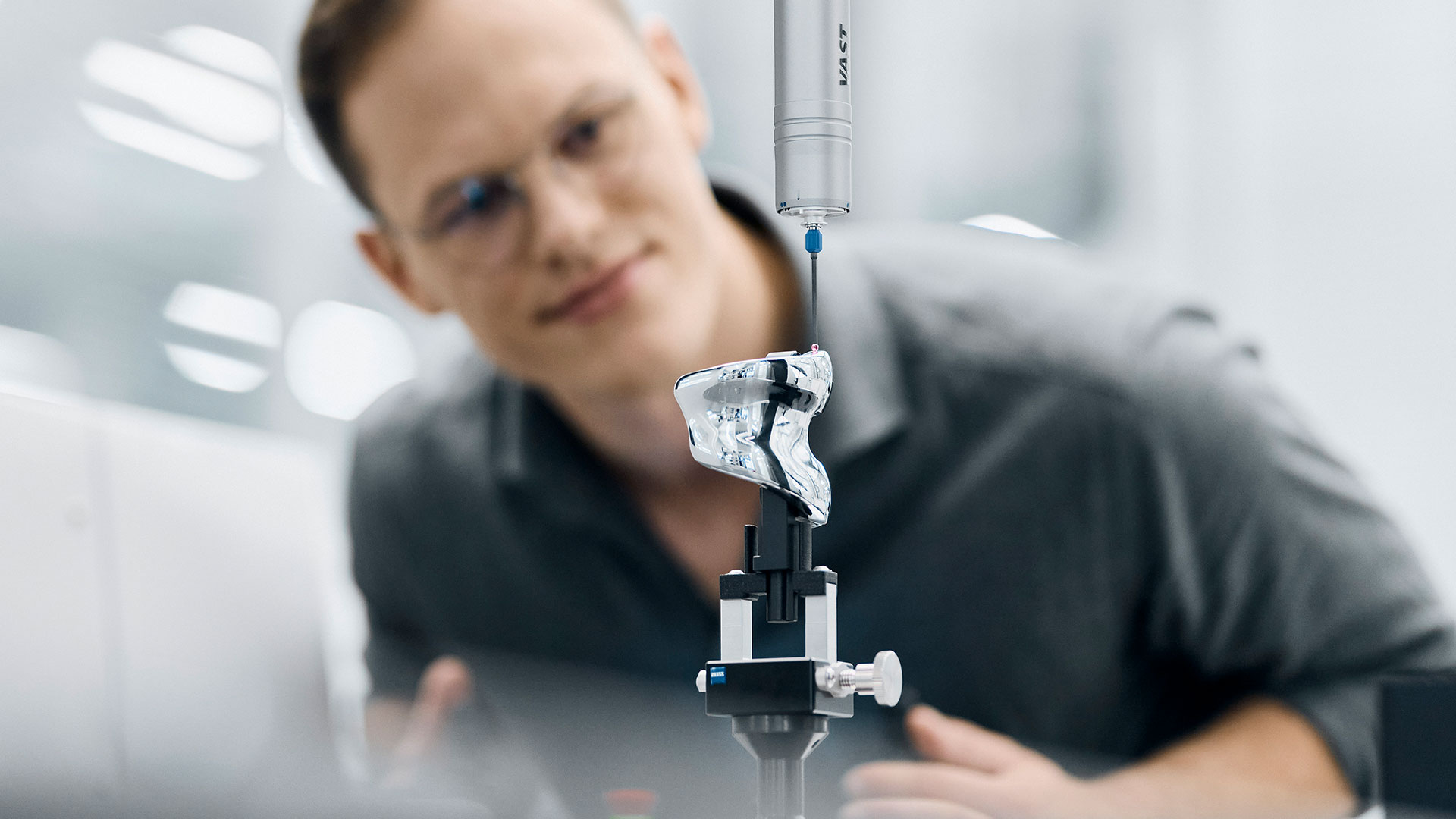

Izuzetna preciznost postignuta zahvaljujući optimizovanim mernim performansama

ZEISS PRISMO verity impresionira poboljšanim performansama merenja oblika (zahvaljujući i opciji ZEISS RT-AB select za rotaciono simetrične komponente) i postiže tačnost merenja od 0,7 + L/400 µm. Korišćenjem tehnologije ZEISS VAST navigator, maksimalna brzina merenja se automatski podešava – omogućavajući precizna merenja u kraćem vremenskom periodu.

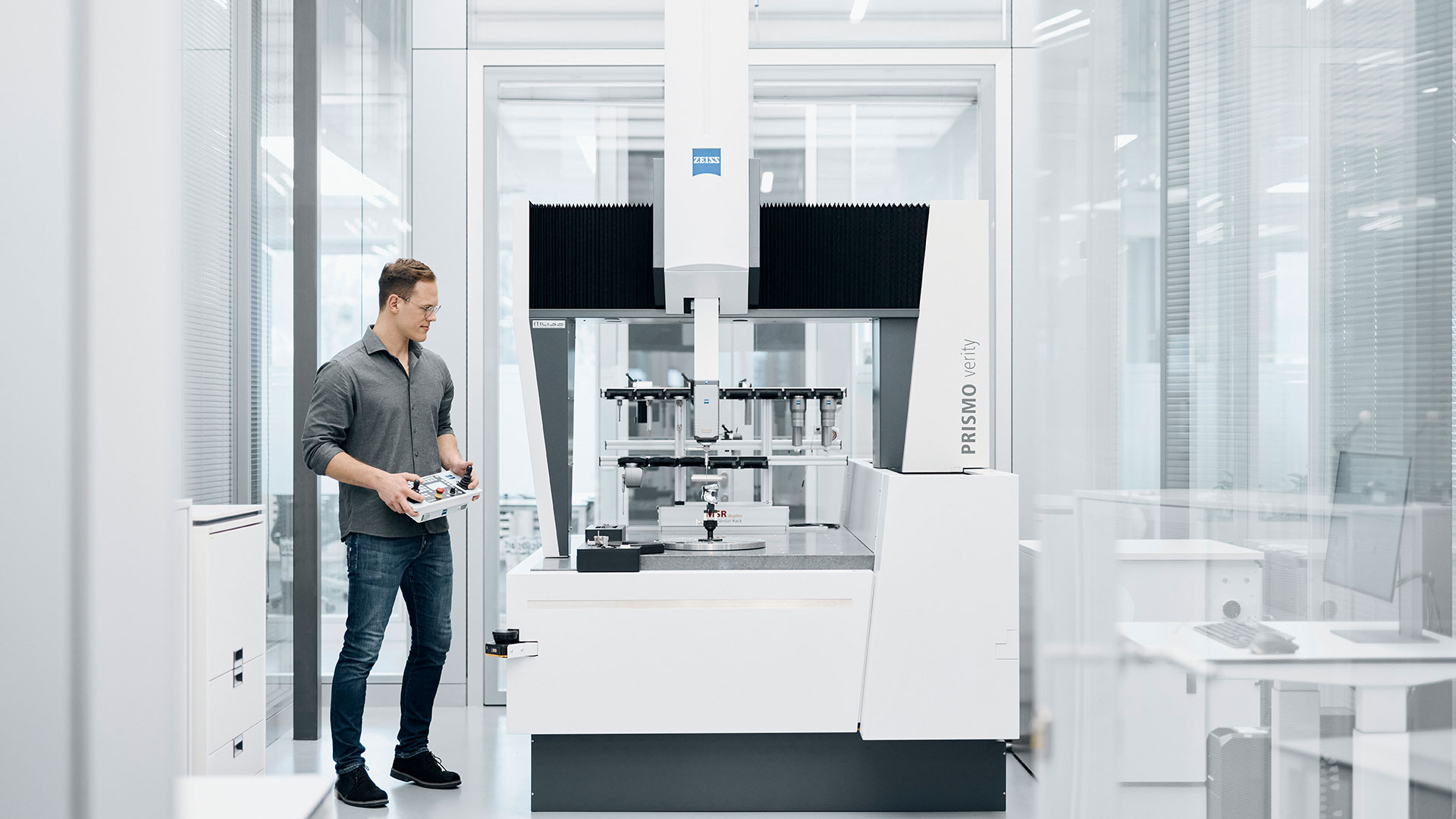

Pogodno za merne sobe klase 3

Zahvaljujući prilagođenom tipu KMM, ZEISS PRISMO verity ispunjava sve zahteve za merne sobe klase 3 prema standardu VDI/VDE 2627. Sva neophodna merenja mogu se izvršiti u klimatizovanoj komori na temperaturi između 19 °C i 22 °C.

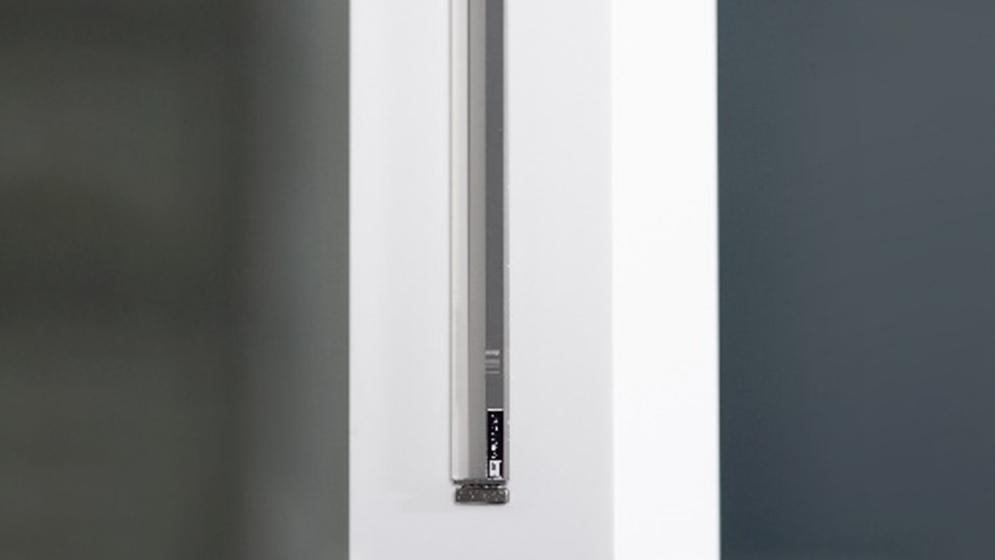

Visokorezolucijske ZERODUR^® skale

Ploveće skale sa rezolucijom od 80 nm značajno smanjuju uticaj termički indukovanih promena na osnovnu jedinicu. Materijal ZERODUR^® ima gotovo nulti koeficijent termičkog širenja (CTE) i time eliminiše uticaj torzije i temperaturnih fluktuacija. Nema potrebe za korišćenjem senzora temperature, kao ni za dodatnim korekcijama.

Sa ZEISS PRISMO verity počinje nova era preciznosti

Više od pukog redizajna: Proizvodi u ZEISS PRISMO porodici su potpuno redizajnirani. Sa brojnim nadogradnjama, sigurnost, ekonomska i ekološka efikasnost, fleksibilnost, ergonomija i, ne manje važno, produktivnost dostigli su potpuno novi nivo. Podešavanjem parametara skeniranja i udvostručenjem brzine skeniranja (sa 150 mm/s na 300 mm/s), postignuto je povećanje produktivnosti. Istovremeno, nivo buke je smanjen za 34 %. Od energetski efikasnih kontrolera i kontrolnih tabli sa novim dizajnom do automatizovanih sigurnosnih mehanizama i poboljšane kompatibilnosti sondi – proizvodi iz ZEISS PRISMO porodice su sada snažniji nego ikada pre.

Povećanje produktivnosti se postiže optimizacijom parametara skeniranja i udvostručavanjem brzine skeniranja (sa 150 mm/s na 300 mm/s). Novi laserski sigurnosni skeneri omogućavaju značajno brže merenje u odnosu na prethodne modele, uz pouzdano održavanje visokih sigurnosnih standarda. Skeneri automatski usporavaju prilikom detekcije ljudi ili objekata u sigurnosnoj zoni. ZEISS VAST rotacioni sto (ZVRA) takođe doprinosi povećanju produktivnosti. Uz ovu funkciju, definisanje ose na rotari stolu traje samo 16 sekundi, što predstavlja uštedu vremena od 80 % u poređenju sa standardnim metodama.
Sve koordinatne merne mašine (KMM) iz ZEISS PRISMO serije poseduju sertifikat međunarodno priznatog nemačkog osiguranja od nezgoda (DGUV). Da bi se dodatno unapredila bezbednost, implementirane su dodatne inovacije, poput podesivih bočnih panela. Smanjenjem rastojanja između pokretnih delova na manje od 4 mm, smanjuje se opasnost od zgnječenja. Sigurnosni laserski skeneri takođe detektuju okruženje koordinatnu mernu mašinu i automatski smanjuju brzinu čim detektuju prisustvo ljudi ili objekata u definisanoj zoni.
Sa ugrađenim ZEISS PowerSaver sistemom, koordinatna merna mašina (KMM) se automatski isključuje sa napajanja kada nije u upotrebi. Korisnici mogu samostalno da podese aktivaciju funkcije i definišu specifične periode neaktivnosti, čime se smanjuje potrošnja energije. Novi ZEISS C99m kontroler obezbeđuje dalje uštede. Ima tanji dizajn i ostvaruje smanjenje potrošnje energije od 64 % u poređenju sa prethodnim modelom (na osnovu internih testiranja poređenja starog i novog kontrolera). Pored toga, ZEISS AirSaver sistem obezbeđuje automatsko isključivanje komprimovanog vazduha nakon unapred definisanog vremenskog perioda.

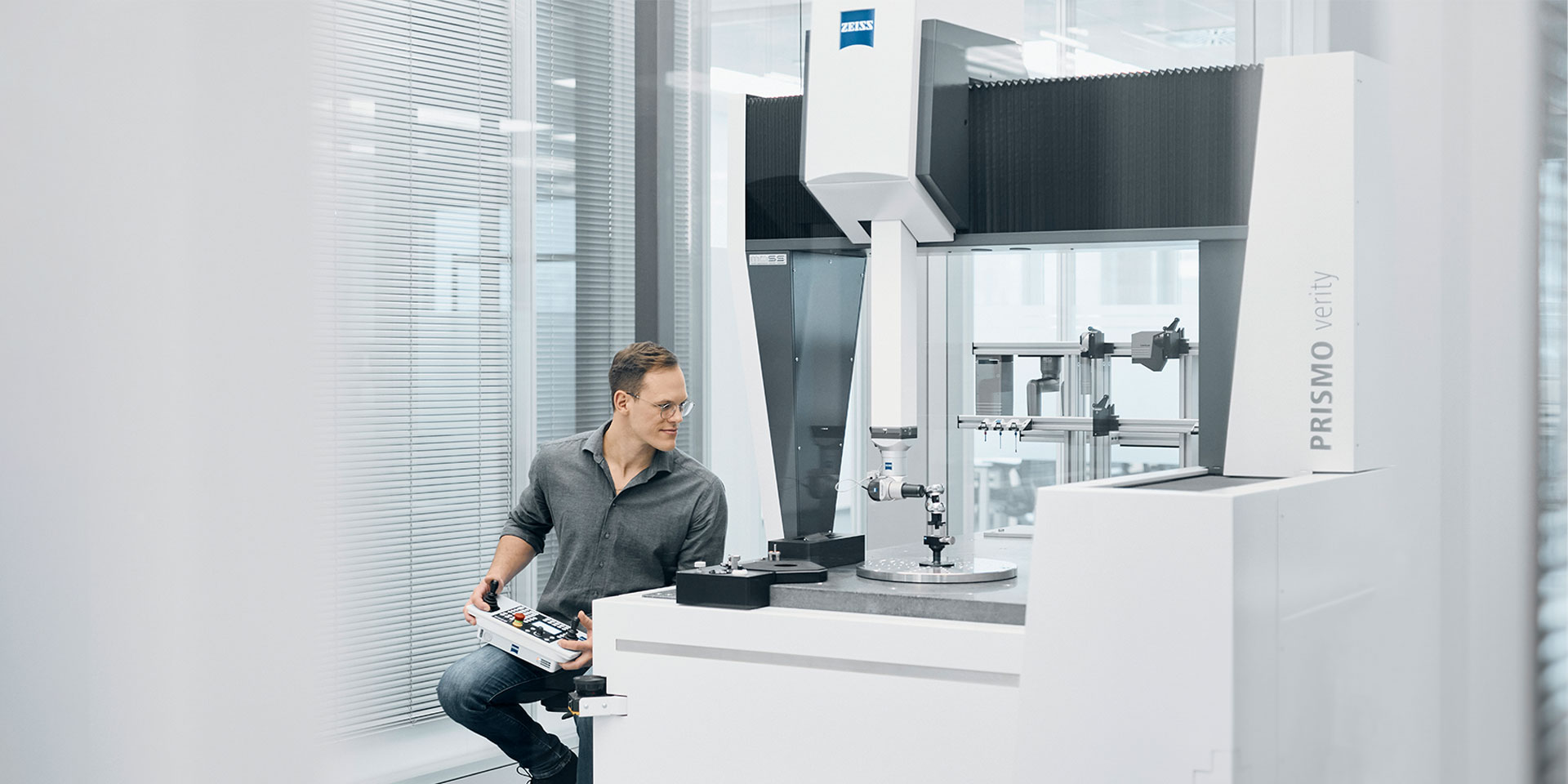

Upravljanje putem kontrolne table omogućava jednostavan nadzor i upravljanje. Kada nije u upotrebi, može se lako odložiti u novi držač kontrolne table. Većina prekidača je takođe direktno premeštena sa kontrolera na kontrolnu tablu. Pored toga, novi prednji poklopac obezbeđuje smanjeno rastojanje između operatera i mernog prostora, što operateru olakšava utovar teških komponenti.
ZEISS-ova MASS tehnologija omogućava upotrebu širokog spektra sondi sa ZEISS PRISMO uređajem. Zahvaljujući novom ZEISS C99m kontroleru, koordinatna merna mašina je sada kompatibilna sa dva dodatna senzora: ZEISS ROTOS (senzor za hrapavost) i ZEISS LineScan (optički senzor), za još veću operativnu fleksibilnost.

Veća održivost u vašim merenjima uz ZEISS PRISMO

Energetska potrošnja je suštinski deo svakog korišćenja mašine – ima presudan značaj u fazi aktivne upotrebe i direktno utiče na ekološku ravnotežu. Zahvaljujući funkcijama za uštedu energije i novorazvijenom energetski efikasnom upravljačkom sistemu, ZEISS PRISMO predstavlja vrhunski primer resursne efikasnosti u industrijskoj mernoj tehnologiji. ZEISS PRISMO porodica označava trajnost i postavlja nove standarde u pogledu preciznosti, brzine i održivosti.

ZEISS PRISMO porodica sada uključuje novu C99m kontrolnu jedinicu, koja omogućava smanjenje potrošnje energije do 64 % u odnosu na prethodne verzije.

Veća održivost u vašim merenjima uz ZEISS PRISMO

Funkcija ZEISS PowerSaver omogućava potpuno isključivanje napajanja kada mašina nije u upotrebi, što eliminiše potrošnju energije tokom perioda neaktivnosti. Korisnici mogu unapred da definisašu vreme aktivacije ZEISS PowerSaver funkcije.

ZEISS AirSaver omogućava dodatne uštede automatskim isključivanjem dovoda komprimovanog vazduha nakon unapred definisanog vremena.

Tehnički podaci

Tačnost od	0,7 + L/400 μm
Temperaturni opseg	19–22 °C
ZEISS MASS tehnologija	✔
U skladu sa DGUV smernicama	✔
Moguća je naknadna ugradnja na starije modele	✔
ZEISS PowerSaver	✔
ZVRA i ZVR kompatibilnost	ZVRA (dostupno kao opcija)
Skala od staklokeramike	ZERODUR®: Rezolucija 80 nm
Veličine	7/9/5 – 12/18/10

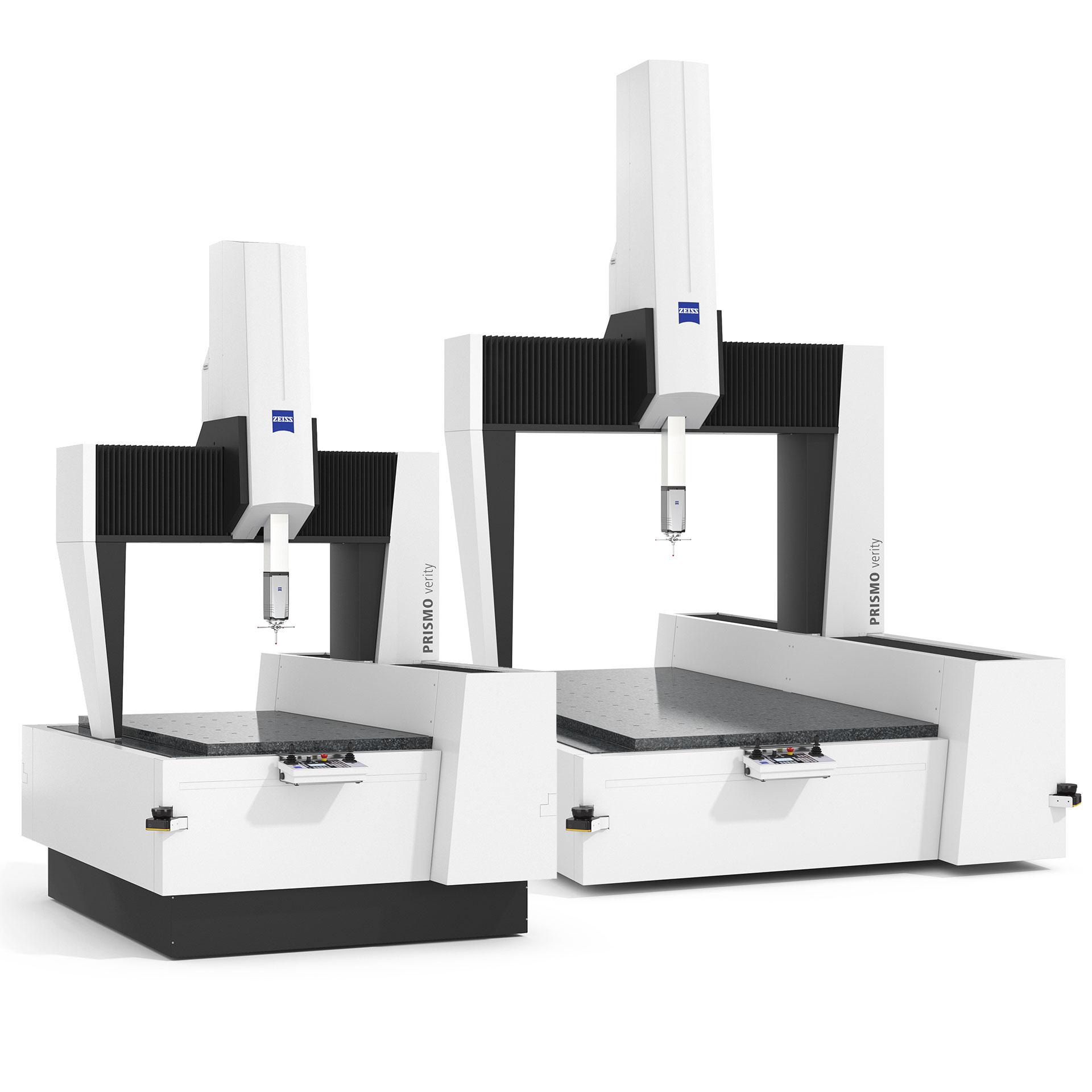

Različite veličine za širok spektar primena

ZEISS PRISMO verity

Različite veličine za širok spektar primena

ZEISS PRISMO verity je dostupan u različitim veličinama. Od najmanje verzije sa mernim opsegom od 700 × 900 × 500 mm do najvećeg modela ove koordinatne merne mašine sa mernim opsegom od 1200 × 1800 × 1000 mm.
