ZEISS PRISMO fortis
Zeiss Prismo porodica

ZEISS PRISMO fortis

Preciznost u proizvodnom okruženju

Optimizovani materijali i nove korekcione funkcije omogućavaju da ZEISS PRISMO fortis postiže vrhunsku preciznost čak i pri temperaturama do 40 °C, što ga čini idealnim za direktnu primenu u proizvodnji. Zahvaljujući bržem kretanju rotacionog stola, opcioni ZEISS VAST Rotary Table (ZVR) omogućava značajno kraće vreme merenja za pojedine primene.

  • Upotreba u proizvodnim okruženjima na temperaturama do 40 °C
  • Određivanje ose rotari stola uz pomoć funkcije ZEISS VAST Rotary Table Axis (ZVRA)
  • Opcioni režim ubrzanja za ZEISS koordinatne merne mašine, prilagođen primeni u avio industriji
Visok stepen preciznosti u proizvodnim okruženjima

Visok stepen preciznosti u proizvodnim okruženjima

Maksimalni temperaturni gradijent za merenja do 40 °C

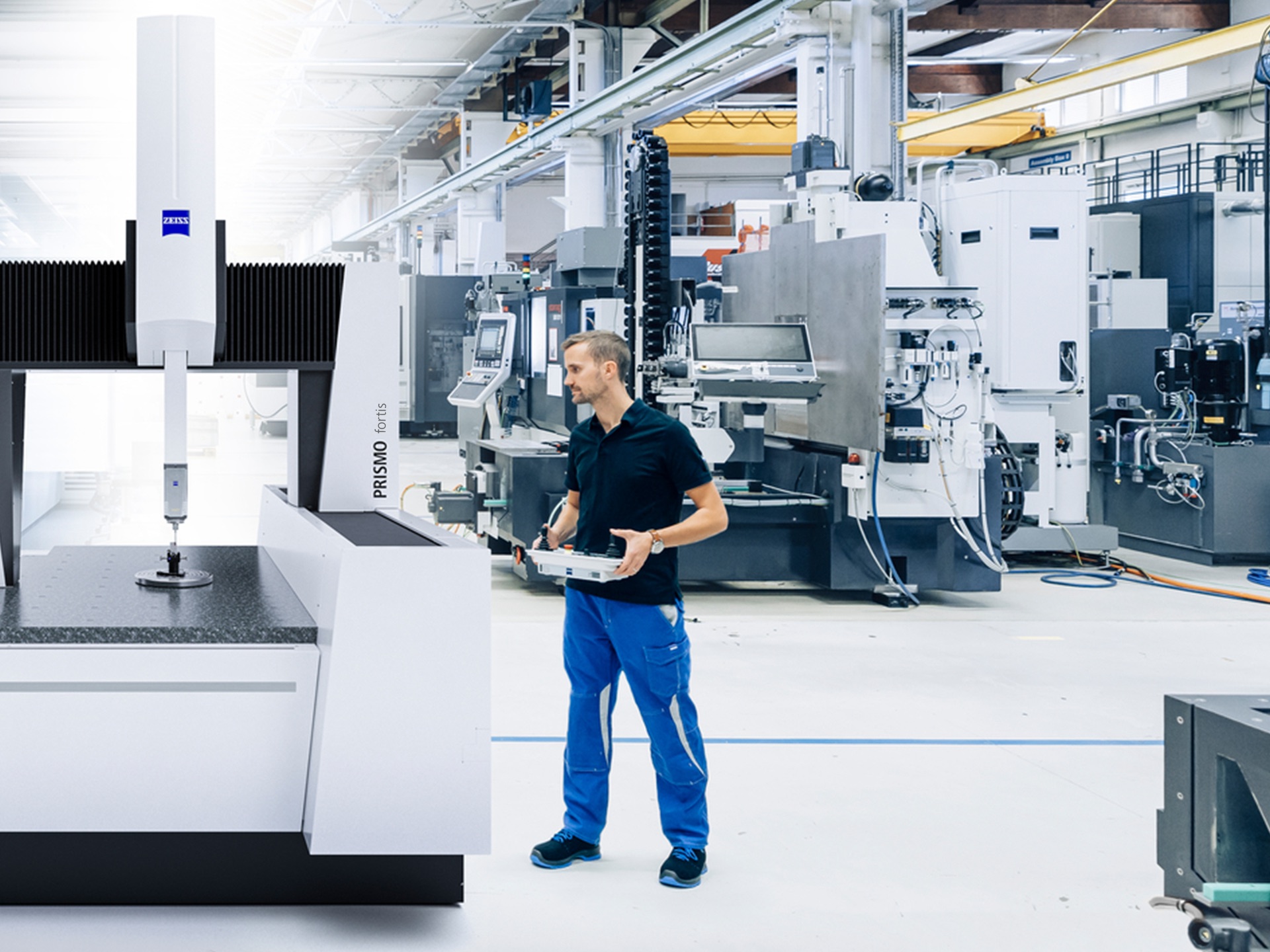

Zahvaljujući kontinuiranom razvoju pojedinačnih komponenti, ZEISS PRISMO fortis je pogodan za upotrebu u proizvodnim okruženjima. Zahvaljujući dodatnim temperaturnim senzorima u granitnoj osnovi, pneumatskom sistemu za prigušivanje vibracija i lebdećim ZERODUR® skalama rezolucije 80 nm, nove korekcione funkcije obezbeđuju stabilnost merenja na temperaturama do 40 °C. To čini uređaj idealnim za upotrebu u proizvodnji s temperaturnim promenama do 5 K dnevno, 2 K na sat i 1 K po metru, ali ga je jednako moguće koristiti i u laboratoriji za kontrolu kvaliteta.

Određivanje ose rotacionog stola uz pomoć funkcije ZEISS VAST Rotary Table Axis (ZVRA)

Određivanje ose rotacionog stola uz pomoć funkcije ZEISS VAST Rotary Table Axis (ZVRA)

Radi postizanja veće tačnosti, bezbednosti i efikasnosti u radu

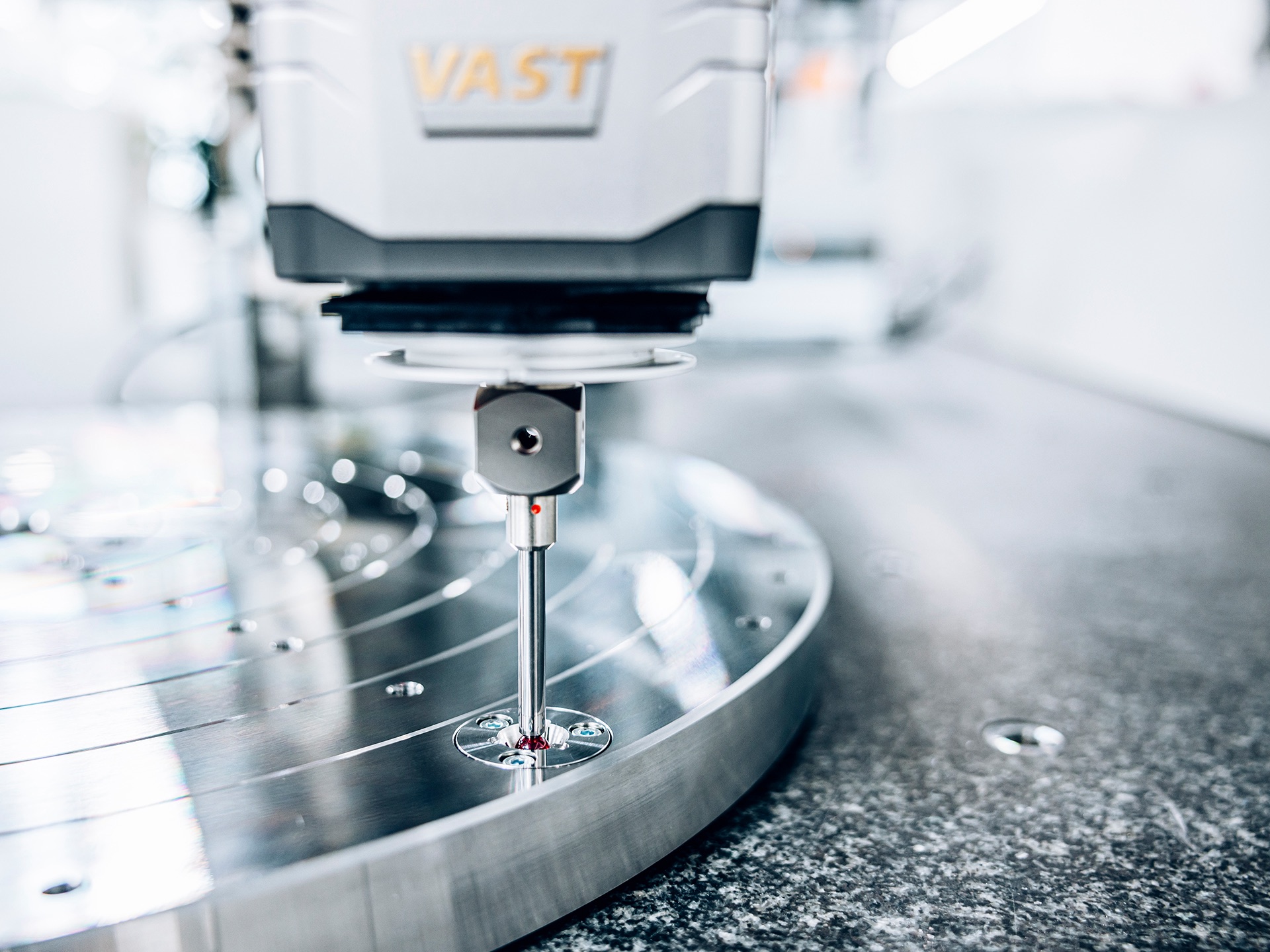

ZEISS VAST Rotary Table Axis (ZVRA) definiše osu rotacionog stola i time postavlja osnovu za precizna i pouzdana merenja. Umesto ranijih šest pojedinačnih merenja tačaka koja su trajala i do 60 sekundi, ZVRA sada koristi jedno neprekidno kretanje, čime se vreme podešavanja skraćuje za 75 %. Nova metoda se razlikuje po tome što se sonda kreće po šini na konstantnoj visini. To znači da se ceo proces sastoji od jednog ujednačenog kretanja, bez suvišnih putanja. Zahvaljujući uštedi vremena od 75 %, ZVRA omogućava da se osa rotacionog stola definiše češće i efikasnije. Time se obezbeđuju još veća preciznost, bezbednost i produktivnost.

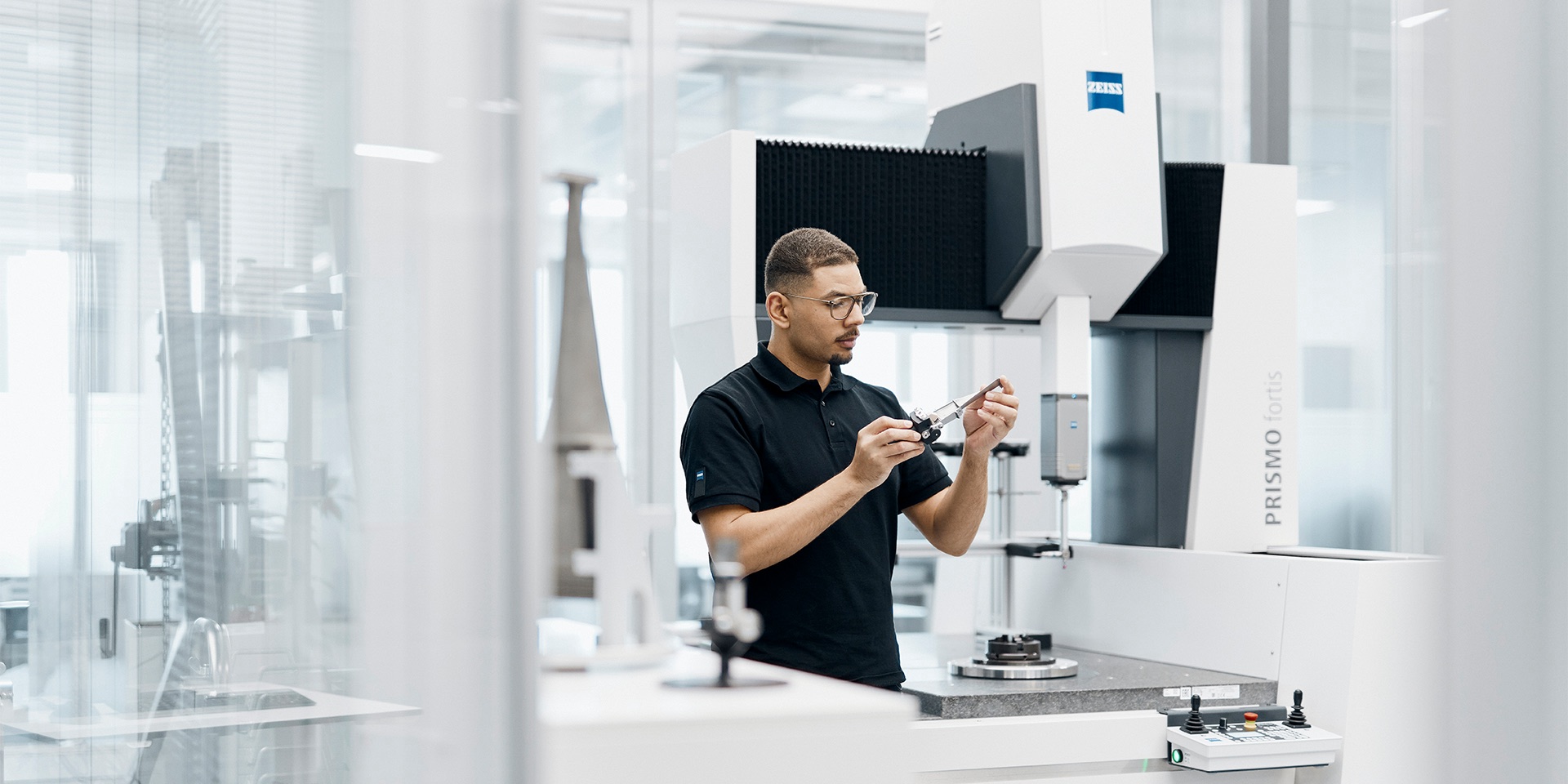

Sa ZEISS PRISMO fortis počinje nova era preciznog merenja

Više od pukog redizajna: Proizvodi u ZEISS PRISMO porodici su potpuno redizajnirani. Sa brojnim nadogradnjama, sigurnost, ekonomska i ekološka efikasnost, fleksibilnost, ergonomija i, ne manje važno, produktivnost dostigli su potpuno novi nivo. Podešavanjem parametara skeniranja i udvostručenjem brzine skeniranja (sa 150 mm/s na 300 mm/s), postignuto je povećanje produktivnosti. Istovremeno, nivo buke je smanjen za 34 %. Od energetski efikasnih kontrolera i kontrolnih tabli sa novim dizajnom do automatizovanih sigurnosnih mehanizama i poboljšane kompatibilnosti sondi – proizvodi iz ZEISS PRISMO porodice su sada snažniji nego ikada pre.
Sa ZEISS PRISMO fortis počinje nova era preciznog merenja
  • Povećanje produktivnosti se postiže optimizacijom parametara skeniranja i udvostručavanjem brzine skeniranja (sa 150 mm/s na 300 mm/s). Novi laserski sigurnosni skeneri omogućavaju značajno brže merenje u odnosu na prethodne modele, uz pouzdano održavanje visokih sigurnosnih standarda. Skeneri automatski usporavaju prilikom detekcije ljudi ili objekata u sigurnosnoj zoni. ZEISS VAST rotacioni sto (ZVRA) takođe doprinosi povećanju produktivnosti. Definicija ose na rotacionom stolu sada traje samo 16 sekundi, što doprinosi uštedi od 75 % vremena u odnosu na standardne metode.

  • Sve koordinatne merne mašine (KMM) iz ZEISS PRISMO serije poseduju sertifikat međunarodno priznatog nemačkog osiguranja od nezgoda (DGUV). Da bi se dodatno unapredila bezbednost, implementirane su dodatne inovacije, poput podesivih bočnih panela. Smanjenjem rastojanja između pokretnih delova na manje od 4 mm, smanjuje se opasnost od zgnječenja. Sigurnosni laserski skeneri takođe detektuju okruženje koordinatne merne mašine i automatski smanjuju brzinu čim detektuju prisustvo ljudi ili objekata u definisanoj zoni.

  • Sa ugrađenim ZEISS PowerSaver sistemom, koordinatna merna mašina (KMM) se automatski isključuje sa napajanja kada nije u upotrebi. Korisnici mogu samostalno da podese aktivaciju funkcije i definišu specifične periode neaktivnosti, čime se smanjuje potrošnja energije. Novi ZEISS C99m kontroler obezbeđuje dalje uštede. Ima tanji dizajn i ostvaruje smanjenje potrošnje energije od 64 % u poređenju sa prethodnim modelom (na osnovu internih testiranja poređenja starog i novog kontrolera). Pored toga, ZEISS AirSaver sistem obezbeđuje automatsko isključivanje komprimovanog vazduha nakon unapred definisanog vremenskog perioda.

  • Kontrolna konzola omogućava jednostavno praćenje i upravljanje uređajem. Kada nije u upotrebi, lako se odlaže u novi nosač na upravljačkoj konzoli. Većina prekidača je takođe direktno premeštena sa kontrolera na kontrolnu konzolu. Pored toga, novi prednji poklopac obezbeđuje smanjeno rastojanje između operatera i mernog prostora, što operateru olakšava utovar teških komponenti.

  • ZEISS-ova MASS tehnologija omogućava upotrebu širokog spektra sondi sa ZEISS PRISMO uređajem. Zahvaljujući novom ZEISS C99m kontroleru, koordinatna merna mašina (KMM) sada podržava i dve dodatne sonde: ZEISS ROTOS (senzor za hrapavost) i ZEISS LineScan (optički senzor), za još veću operativnu fleksibilnost.

Veća održivost u vašim merenjima uz ZEISS PRISMO

Energetska potrošnja je suštinski deo svakog korišćenja mašine – ima presudan značaj u fazi aktivne upotrebe i direktno utiče na ekološku ravnotežu. Zahvaljujući funkcijama za uštedu energije i novorazvijenom energetski efikasnom upravljačkom sistemu, ZEISS PRISMO predstavlja vrhunski primer resursne efikasnosti u industrijskoj mernoj tehnologiji. ZEISS PRISMO porodica označava trajnost i postavlja nove standarde u pogledu preciznosti, brzine i održivosti.

ZEISS PRISMO porodica sada uključuje novu C99m kontrolnu jedinicu, koja omogućava smanjenje potrošnje energije do 64 % u odnosu na prethodne verzije.
Veća održivost u vašim merenjima uz ZEISS PRISMO
Funkcija ZEISS PowerSaver omogućava potpuno isključivanje napajanja kada mašina nije u upotrebi, što eliminiše potrošnju energije tokom perioda neaktivnosti. Korisnici mogu unapred da definisašu vreme aktivacije ZEISS PowerSaver funkcije.
Veća održivost u vašim merenjima uz ZEISS PRISMO
ZEISS AirSaver omogućava dodatne uštede automatskim isključivanjem dovoda komprimovanog vazduha nakon unapred definisanog vremena.
Veća održivost u vašim merenjima uz ZEISS PRISMO

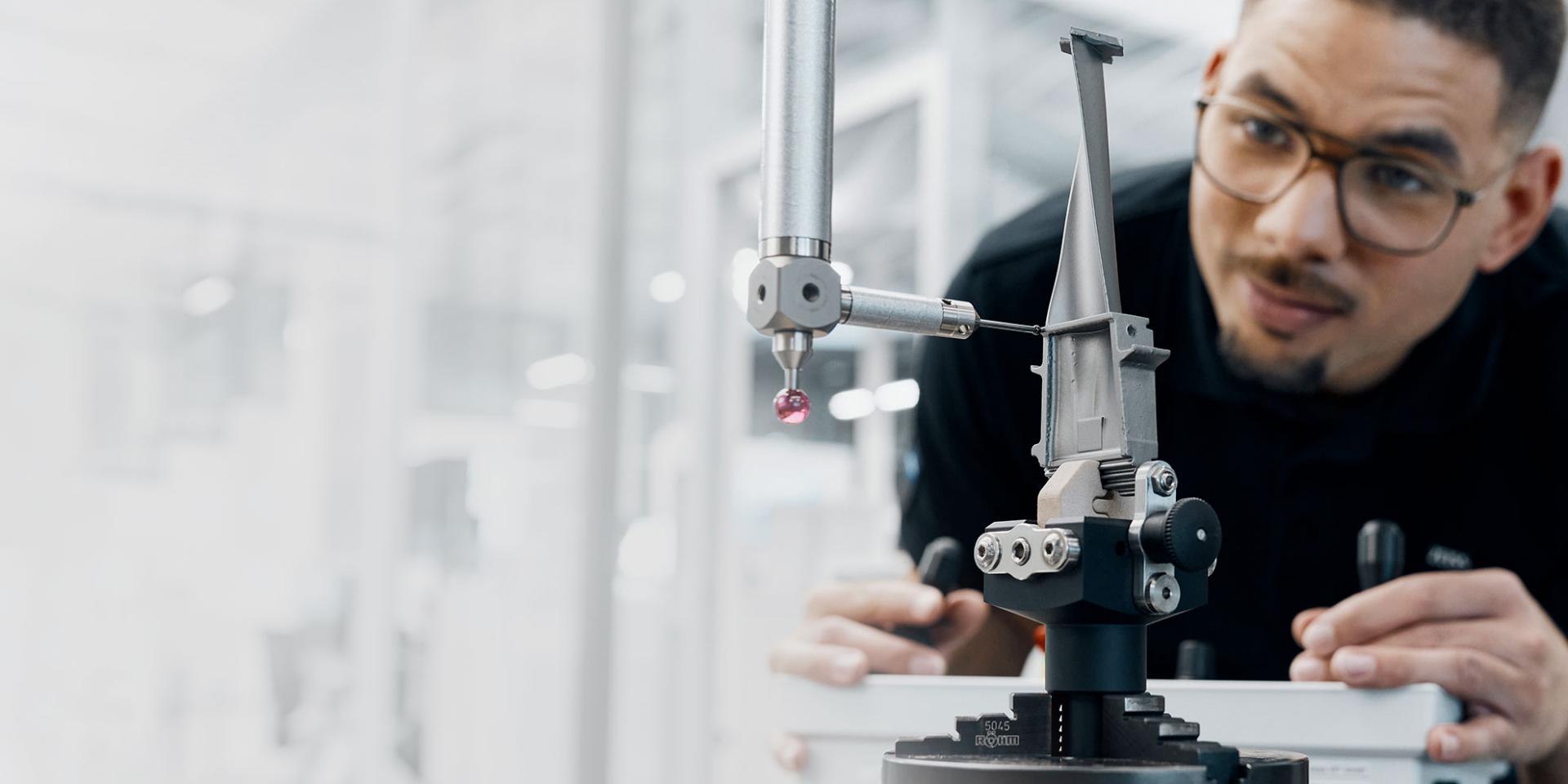

ZEISS KMM režim ubrzanja za primene u vazduhoplovstvu

Bitna kontrola kvaliteta komponenti motora kao što su turbine i bliskovi podleže strogim zahtevima u pogledu osiguranja kvaliteta. Čini 20% ukupnih proizvodnih troškova i 25% ukupnog vremena proizvodnje, što je čini izuzetno skupim i vremenski zahtevnim. Ubrzavanje procesa merenja bez kompromisa u tačnosti merenja donosi značajne potencijalne uštede za celokupnu industriju. Ovo rešenje poznato je kao ZEISS KMM Acceleration Mode, razvijeno za potrebe vazduhoplovne industrije.
ZEISS KMM režim ubrzanja za primene u vazduhoplovstvu​
ZEISS KMM režim ubrzanja za primene u vazduhoplovstvu

Specifična rešenja za vazduhoplovnu industriju

Uvek precizno u centar

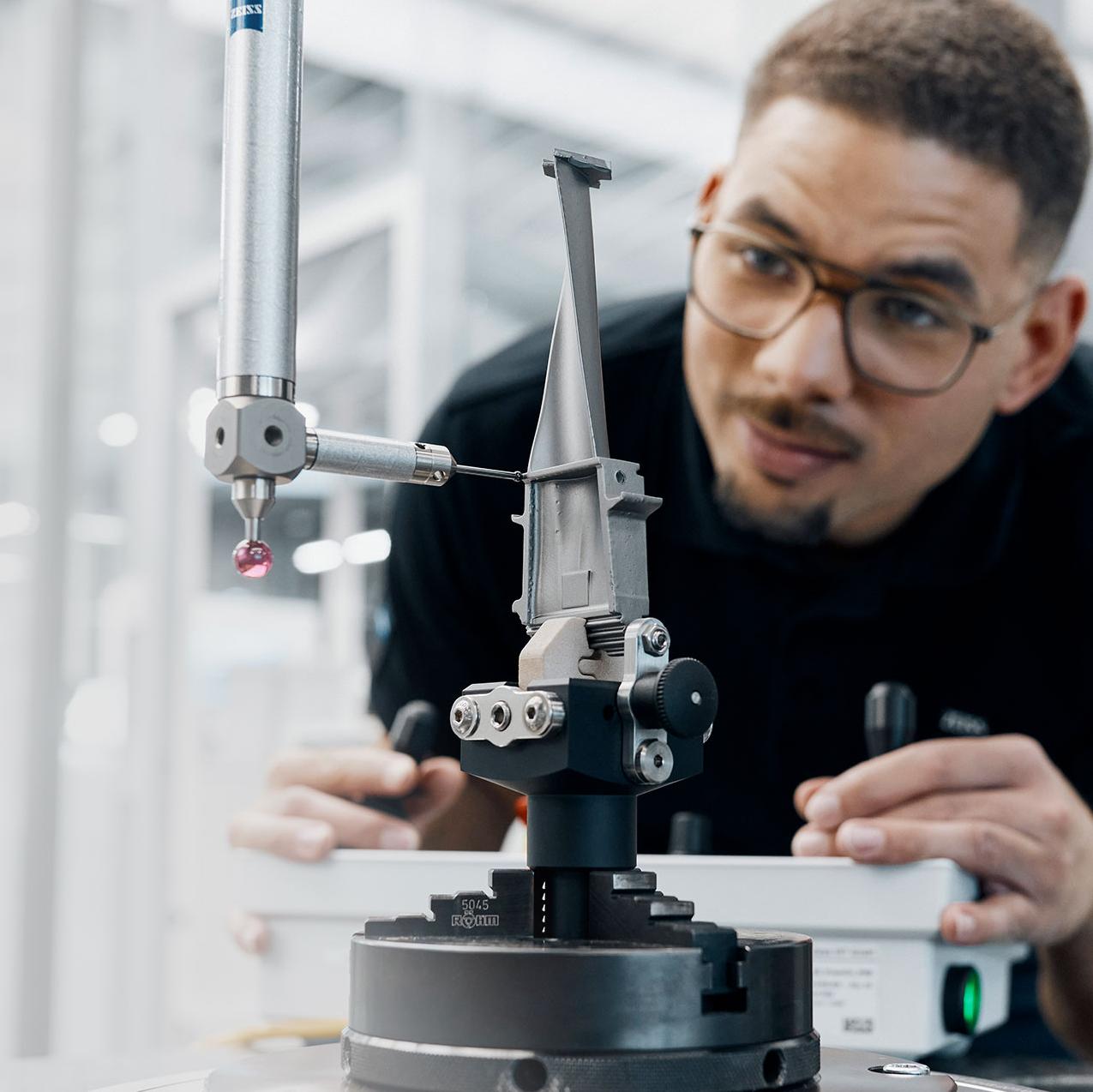

ZEISS KMM Acceleration Mode za primene u vazduhoplovnoj industriji, dostupan za modele ZEISS PRISMO 7/12/7 i 12/18/10 fortis, nudi poseban paket podrške za primene, pored dve opcije: ZEISS VAST Rotary Table Axis (ZVRA) i ZEISS VAST Rotary Table (ZVR). ZVRA obezbeđuje još veću tačnost zahvaljujući brzom definisanju ose rotacionog stola. ZVR omogućava brže kretanje rotacionog stola, čime se ubrzava i sam proces merenja.

Brzina i preciznost su se nekada međusobno isključivale, sve dok nismo uveli novu generaciju ZEISS PRISMO fortis mašine.

Roland Ziltener Rukovodilac upravljanja kvalitetom, Starrag Group

Tehnički podaci

Tačnost od

0,7 + L/400 µm (na 22 °C)
Do 2,7 + L/80 µm (na 40 °C)

Temperaturni opseg

15–40 °C sa TVA (Preciznost u uslovima temperaturnih varijacija)

ZEISS MASS tehnologija

U skladu sa DGUV smernicama


Moguća je naknadna ugradnja na starije modele


ZEISS PowerSaver


ZVRA i ZVR kompatibilnost

ZVRA (dostupno kao opcija)
ZVR (samo 7/12/7 fortis i 12/18/10 fortis)

Skala od staklokeramike

ZERODUR®: Rezolucija 80 nm

Veličine

Od 7/12/7 do 12/18/10*

* Veličina 12/18/10 je dostupna sa ili bez granitnog stola u obliku slova U

Različite veličine za širok spektar primena
Različite veličine za širok spektar primena

ZEISS PRISMO fortis

Različite veličine za širok spektar primena

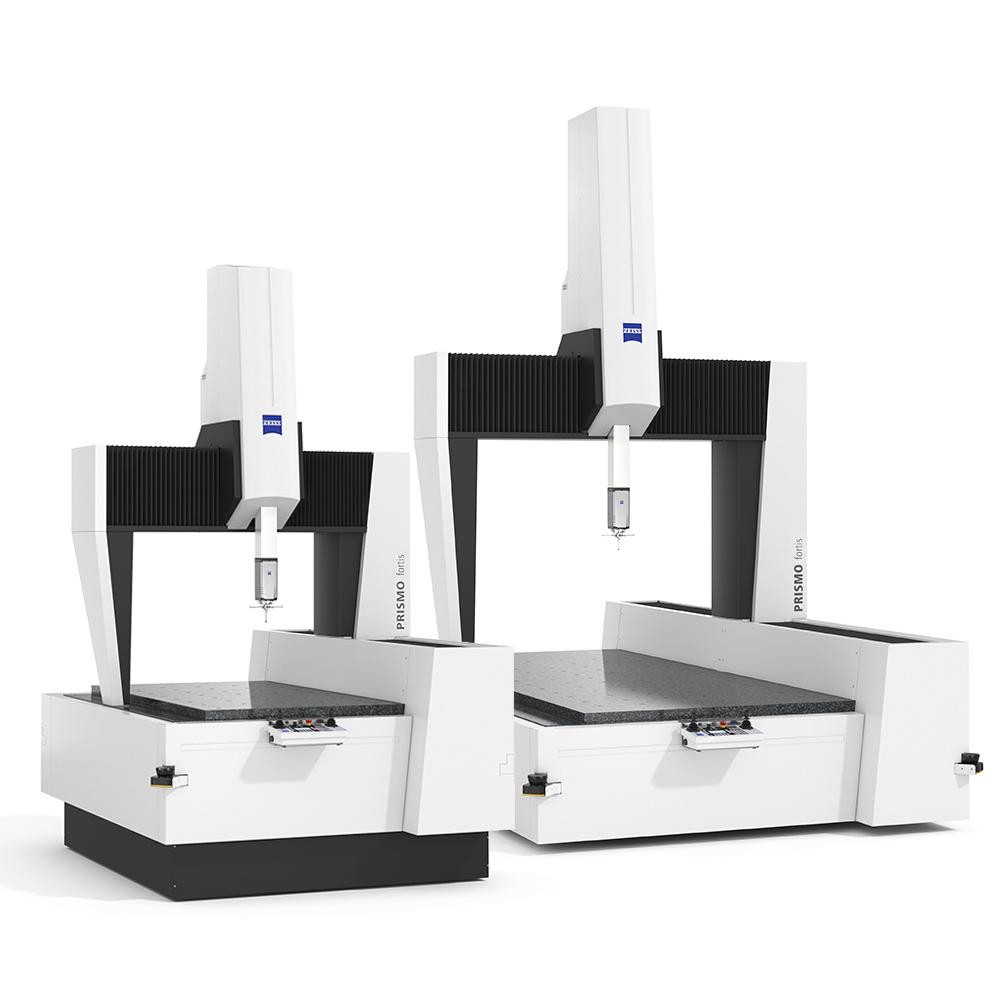

ZEISS PRISMO fortis je dostupan u različitim veličinama. Od najmanje verzije sa mernim opsegom 700 × 1200 × 700 mm do najvećeg modela ove koordinatne merne mašine sa mernim opsegom 1200 × 1800 × 1000 mm. Konfiguracija 12/18/10 je dostupna sa ili bez granitnog stola u obliku slova U.
