ZEISS LineScan

ZEISS LineScan

Generisanje oblaka tačaka brzinom svetlosti

ZEISS LineScan je primarni alat za akviziciju celokupnih oblika površina putem oblaka tačaka, bilo za poređenje sa postojećim nominalnim CAD podacima ili za kreiranje novog CAD modela.

  • Brzo i kompletno snimanje površine doprinosi većoj produktivnosti
  • Širok izbor senzora sa različitim mernim opsezima i nivoima tačnosti za raznovrsne primene
  • ZEISS LineScan 2-8 je najprecizniji linijski skener za KMM na svetu i pruža izvanredne rezultate merenja
  • Snažna softverska integracija u ZEISS CALYPSO – za standardizovan i jednostavan korisnički interfejs
ZEISS LineScan
Kontakt
LineScan

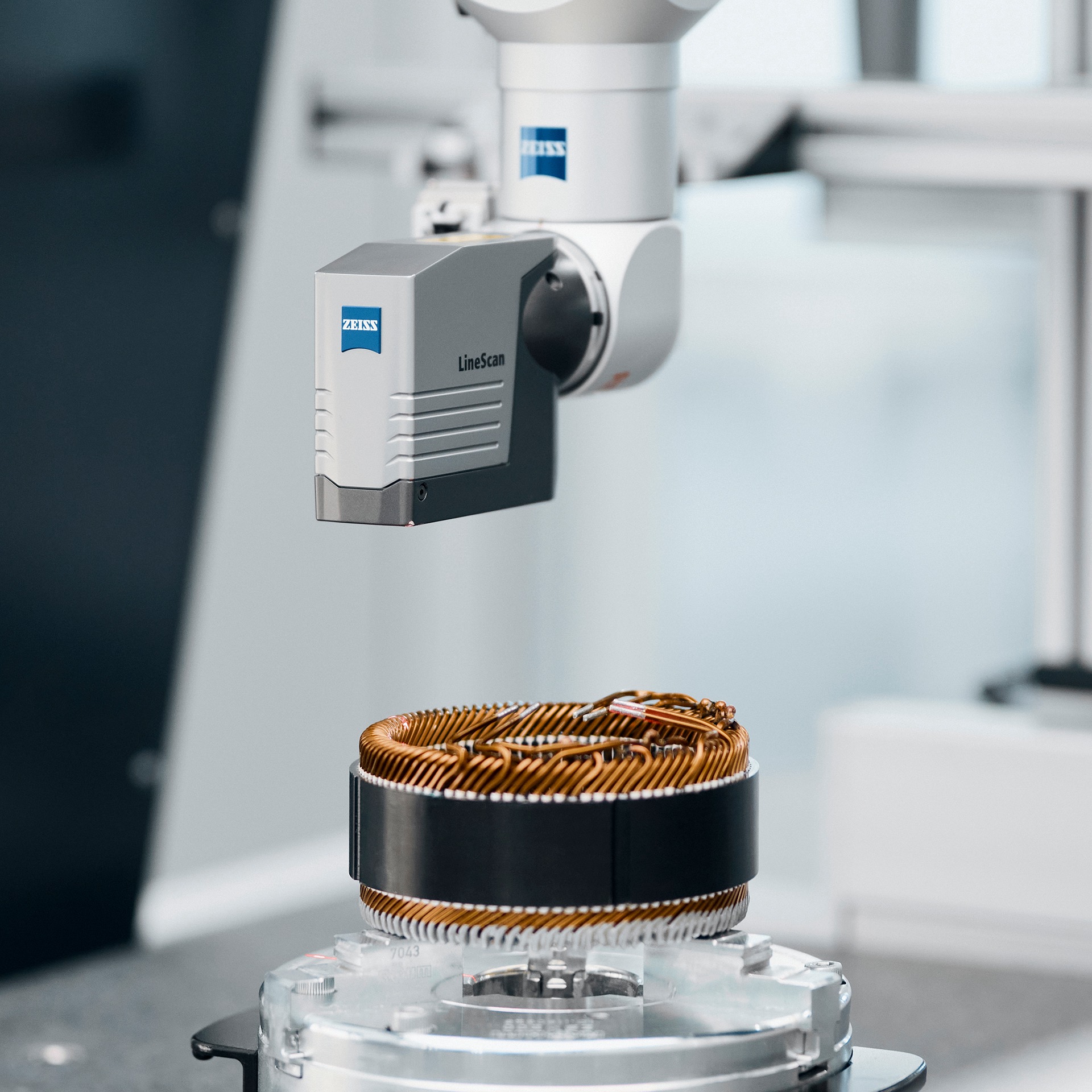

Prednosti

Veća produktivnost
Senzor omogućava brzo i potpuno snimanje površinske strukture uz visoku gustinu tačaka, što smanjuje vreme merenja do 70 %. Znatno veća produktivnost.

Fleksibilnost
Prilagođeni senzori za specifične primene pojednostavljuju strategiju merenja i olakšavaju rad operaterima. Investirajte u senzor koji najbolje odgovara vašoj primeni.

Imajte poverenja u izmerne podatke
Tačne, visokorezolucijske slike omogućavaju pouzdane rezultate. Manje iteracija znači niže troškove delova i veću produktivnost mašine zahvaljujući kraćem vremenu merenja.

Izuzetna prilagođenost korisniku
Bez promene u načinu rada: rezultati evaluacije prikazuju se zajedno sa standardnim geometrijskim analizama u izveštaju. Korisnici dobijaju širi raspon mogućnosti merenja uz ZEISS CALYPSO.

LineScan One

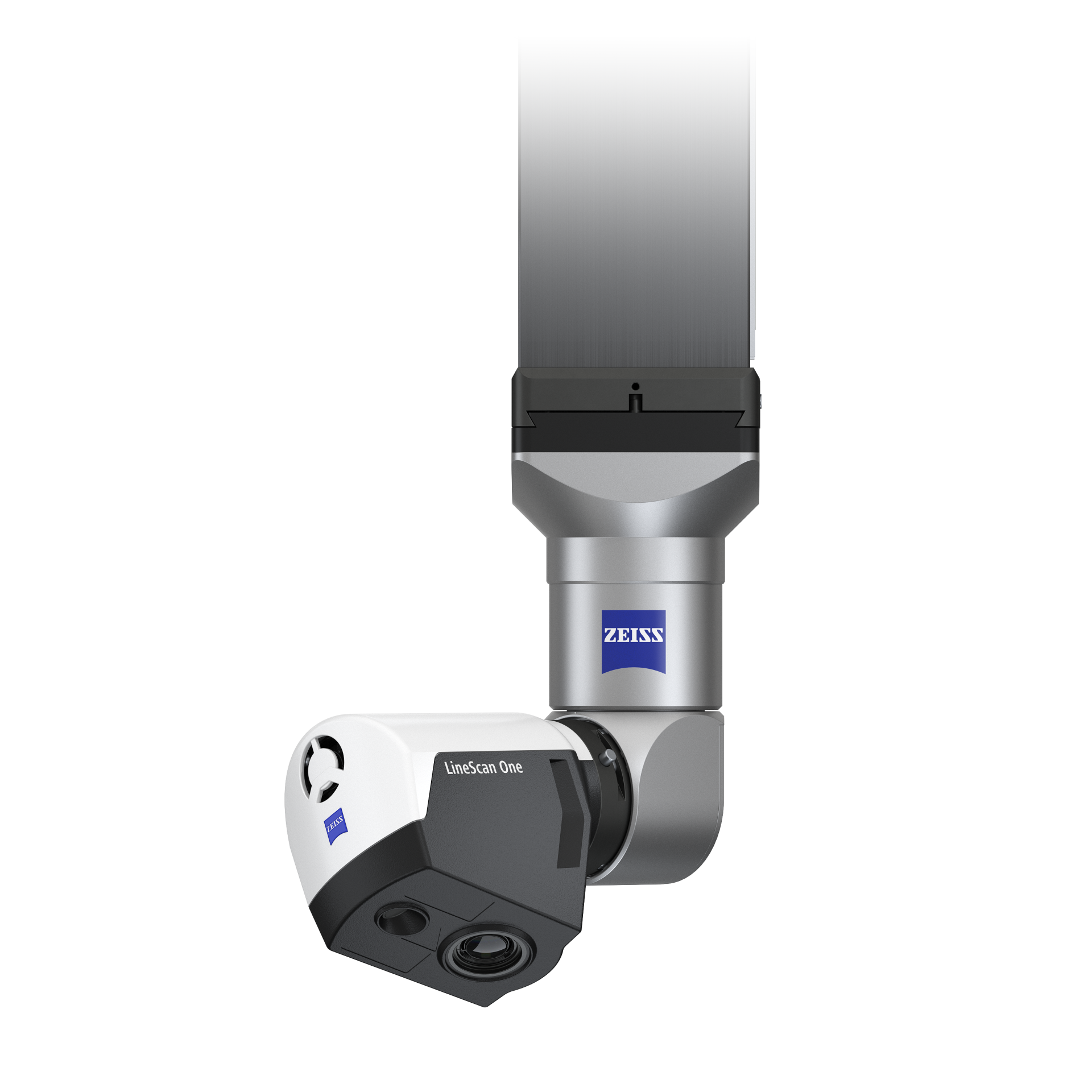

ZEISS LineScan One

ZEISS LineScan One predstavlja pristupačno rešenje za optičko merenje slobodnih površina, koje je brzo, kompletno i efikasno. Laserski triangulacioni senzor snima veliki broj tačaka kako bi precizno uporedio nominalnu i stvarnu geometriju.

  • Visoka tačnost (20 mikrona)
  • Izuzetna brzina (232.960 tačaka u sekundi)
  • Snažna softverska integracija direktno u ZEISS CALYPSO, sve kroz jedinstven, jednostavan interfejs

  • Sadržaj trećih strana je blokiran

    Video plejer je blokiran zbog vaših željenih postavki kolačića. Da biste promenili postavke i reprodukovali video, kliknite na dugme u nastavku i prihvatite upotrebu „funkcionalnih“ tehnologija praćenja.

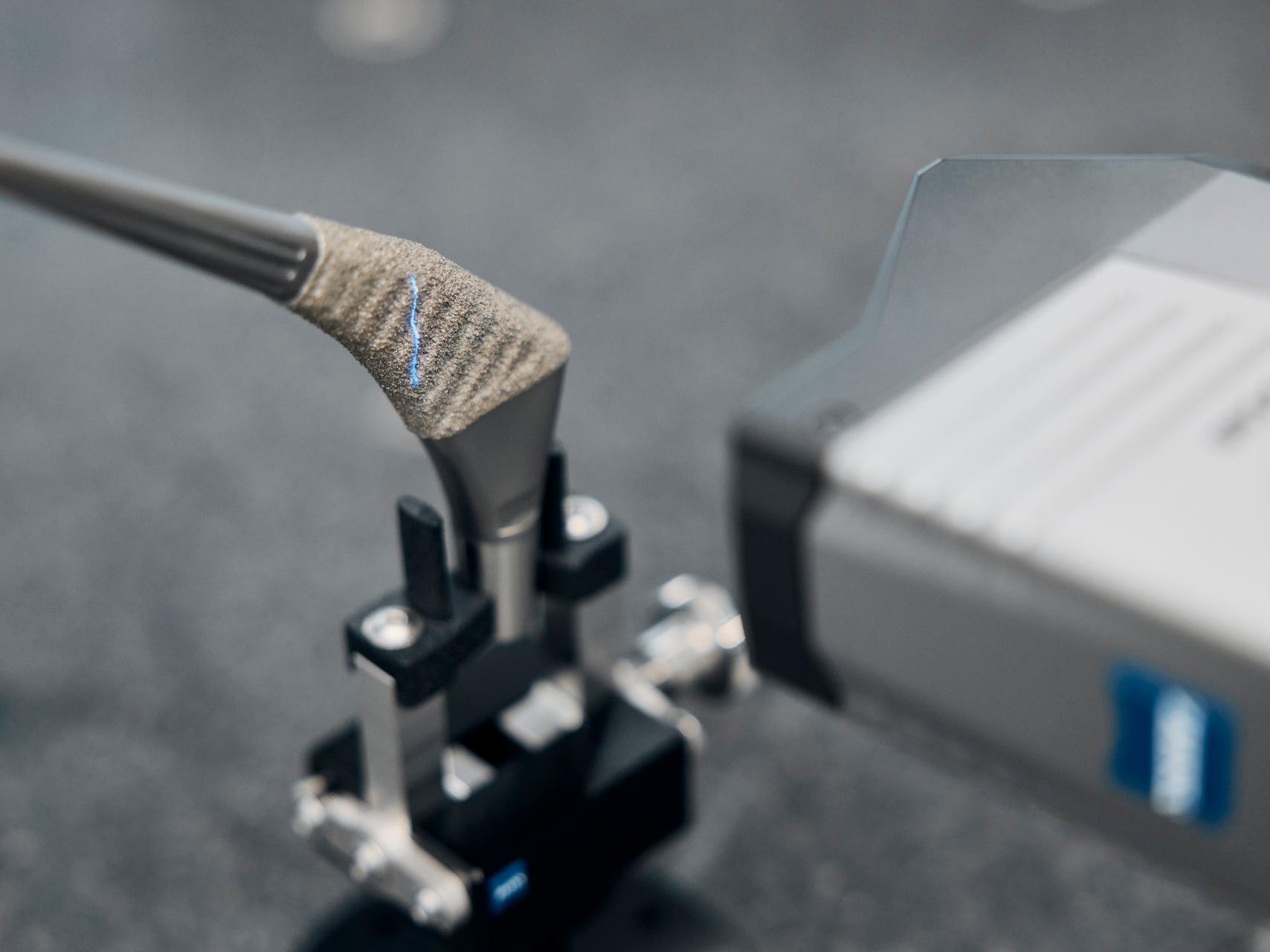

Primeri primene

Prednosti ZEISS LineScan senzora su posebno vidljive u oblastima kao što su izrada automobilskih karoserija, izrada alata i kalupa, modelovanje, dizajn, kao i kod površina osetljivih na dodir ili finih struktura.
LineScan: Primeri primene

Automobilska industrija

  • CAD inspekcija automobilskih karoserija
  • Merenje razmaka i poravnanja
  • Analiza zapremine kućišta za električne motore

Vazduhoplovna industrija

  • Kontrola kvaliteta slobodnih površina metalnih delova za mlazne motore
  • Merenje lopatica rotora i elemenata krila

Oblikovanje

  • CAD poređenje oblikovanih delova
  • Analiza habanja i popravke alata za oblikovanje
  • Reverzni inženjering alata za oblikovanje
LineScan: Primeri primene

Medicinski sistemi

  • Inspekcija ravnoteže ploča za digitalni rendgenski snimak
  • Inspekcija alata za oblikovanje dentalnih bušilica

Energetika

  • CAD merenje i reverzni inženjering lopatica vetroturbina i turbina na vodu

Brodogradnja

  • CAD poređenje cilindarskih blokova brodskih motora

Sadržaj trećih strana je blokiran

Video plejer je blokiran zbog vaših željenih postavki kolačića. Da biste promenili postavke i reprodukovali video, kliknite na dugme u nastavku i prihvatite upotrebu „funkcionalnih“ tehnologija praćenja.

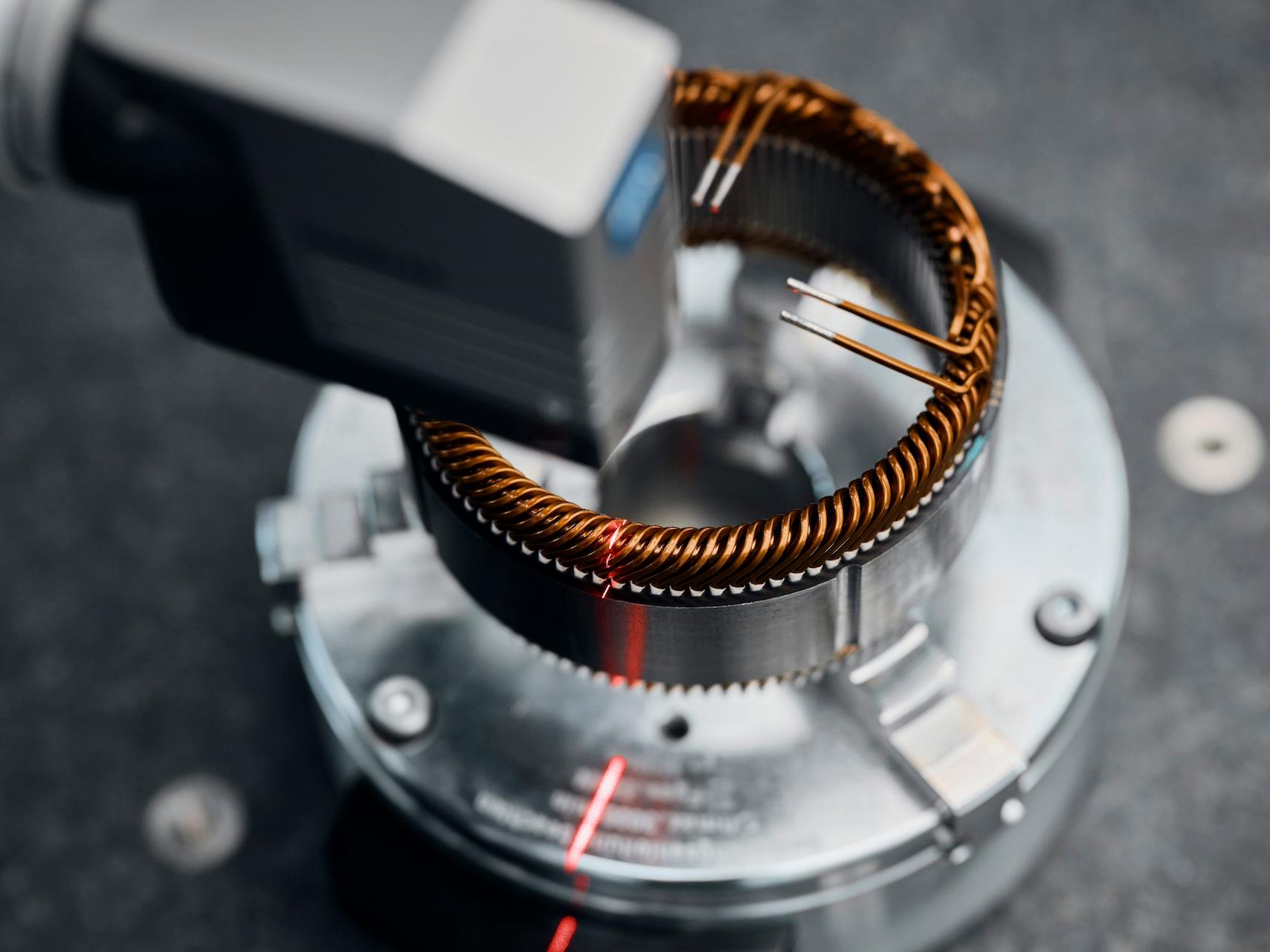

Analiza zapremine kućišta električnih motora

Primene u oblasti elektromobilnosti predstavljaju jedan od primera upotrebe ZEISS LineScan optičkog senzora. Spoljne dimenzije statora određuju mogućnost njegove precizne ugradnje u kućište električnog motora. Pozicija priključne prirubnice i osovine mora biti izmerena u odnosu na položaj zupčanika.

Širok izbor senzora sa različitim mernim opsezima

Pogodno za najrazličitije primene
LineScan One
LineScan One

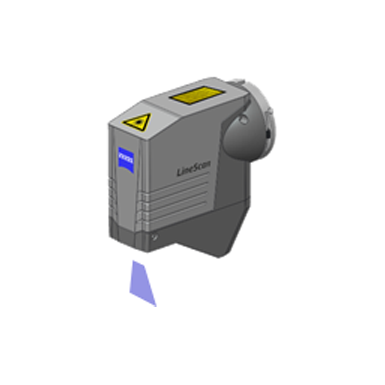

LineScan 2-8

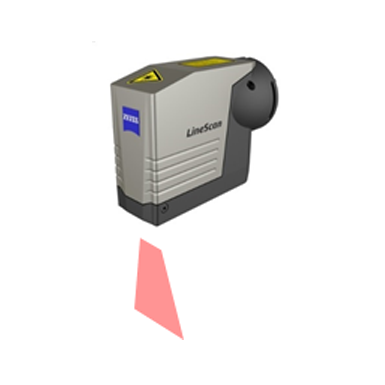

LineScan 2-25
LineScan 2-825
LineScan 2-25

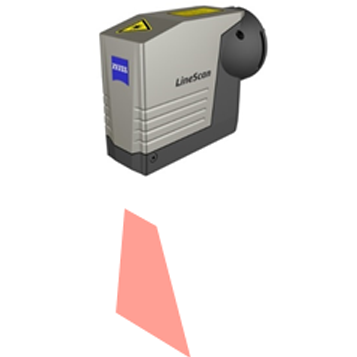

LineScan 2-50
LineScan 2-50

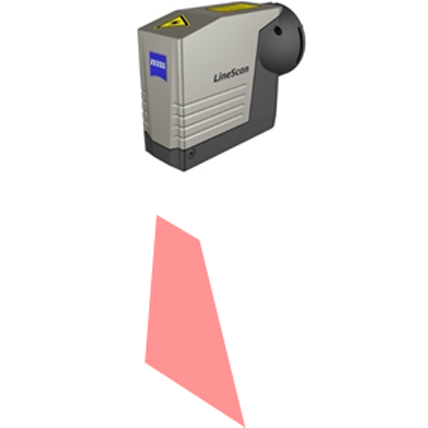

LineScan 2-100
LineScan 2-100

MPE P (D.95 %:Tr:Opt*):

20 μm

2,9 μm – PRISMO;
3,3 μm – CONTURA/ACCURA

12 μm

20 μm

50 μm

RMS*:

5 μm

0,9 μm

4 μm

5 μm

12 μm

Područje primene:

Pogodno za širok raspon primena

Male komponente visoke preciznosti, uske tolerancije

Komponente srednje veličine visoke preciznosti, srednje tolerancije

Univerzalni skener, za širok raspon primena

Veliki merni opseg uz nižu tačnost, veće tolerancije

Tačke skeniranja:

Do 232 960

700.000

700.000

256.000

700.000

Automatska korekcija osvetljenja:

da

ne

ne

ne

ne

Kompatibilni proizvodi:

ZEISS SPECTRUM, ZEISS CONTURA

ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ

ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ

ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ

ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ
