ATOS ScanBox Serija 8
3D merna mašina

ATOS ScanBox Serija 8

Kompletno merenje karoserija automobila i priključenih delova

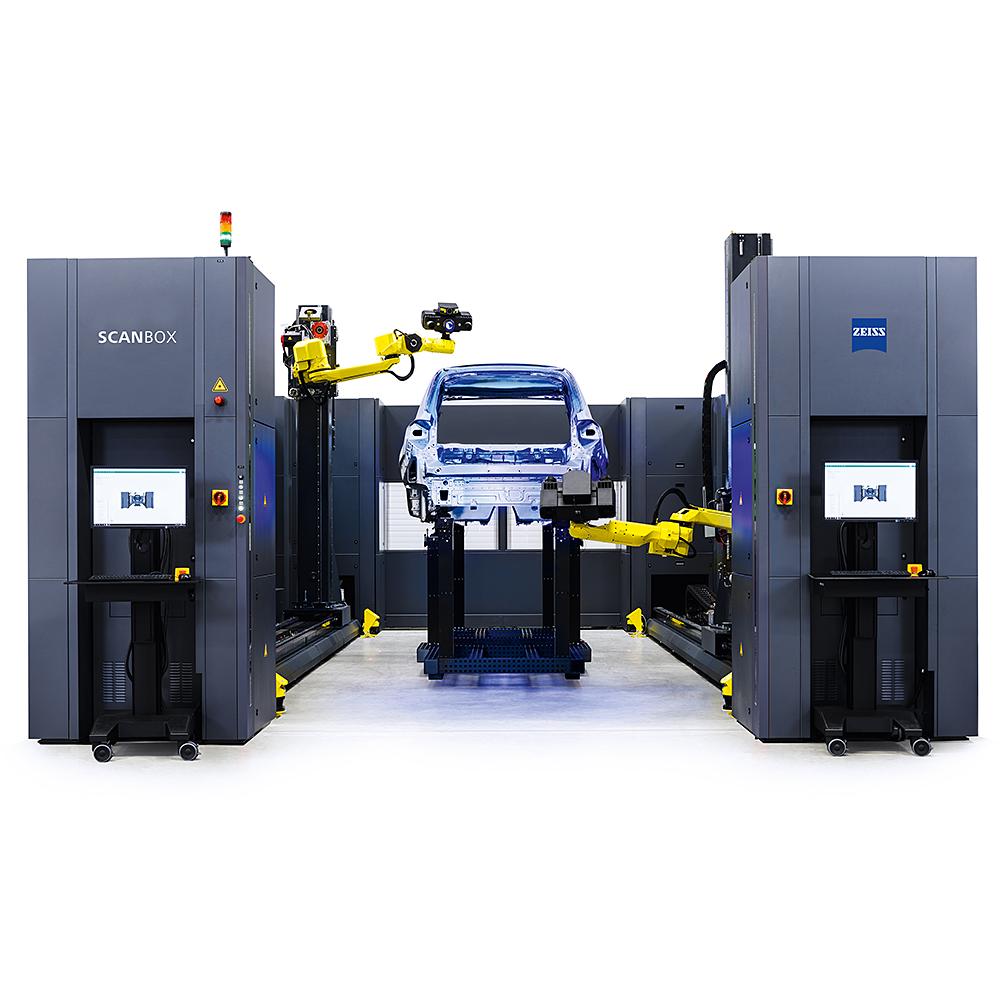

Ova 3D merna mašina je projektovana za nešto veliko: ATOS ScanBox Serija 8 vam omogućava da brzo digitalizujete cela vozila, kako spolja tako i iznutra. Modularna merna ćelija se etablirala među proizvođačima originalne opreme (OEM) kao sveobuhvatno rešenje za analizu glavnih šablona i kubiranje, pregled gotovih vozila i kontrolu kvaliteta u proizvodnji karoserija automobila. Iskoristite širok raspon mogućnosti ATOS ScanBox Serije 8: Spojite virtuelno merenja više delova i koristite moćni softver ZEISS INSPECT za linearnu evaluaciju detaljnih informacija o zazoru i nivelaciji.

  • Automatsko skeniranje u dupleks modu
  • Merenje karoserije, priključenih delova, brodskih motora i alata
  • Analiza u glavnom kalupu i kubiranje
ScanBox Series 8
Kontakt

ATOS ScanBox Serija 8: Dvostrano merenje dugih i širokih delova

Sadržaj trećih strana je blokiran

Video plejer je blokiran zbog vaših željenih postavki kolačića. Da biste promenili postavke i reprodukovali video, kliknite na dugme u nastavku i prihvatite upotrebu „funkcionalnih“ tehnologija praćenja.

Automatsko skeniranje u dupleks modu

Sinhronizovano korišćenje dva robota u jednoj mernoj ćeliji

Dve 8-osne kinematike omogućavaju kompletno merenje izuzetno velikih sklopova. Dupleksni režim osigurava sinhronizovanu, koordinisanu upotrebu dva robota u mernoj ćeliji. Tokom ovog procesa, formira se jedinstveni skup izmernih podataka, pošto se dupleksni režim robota odvija u zajedničkom koordinatnom sistemu. U zavisnosti od vaših potreba, dva robota ATOS ScanBox Serije 8 mogu da se koriste i za nezavisna merenja na dva različita dela.

Sadržaj trećih strana je blokiran

Video plejer je blokiran zbog vaših željenih postavki kolačića. Da biste promenili postavke i reprodukovali video, kliknite na dugme u nastavku i prihvatite upotrebu „funkcionalnih“ tehnologija praćenja.

Ubrzano merenje i kontrola neobojene karoserije

Referentni okvir za ATOS ScanBox Seriju 8

Novi referentni okvir za ATOS ScanBox Seriju 8 čini kontrolu serijske proizvodnje još efikasnijom. Fleksibilni sistem je spreman za rad bez trošenja vremena potrebnog za pripremu. Možete značajno povećati svoj protok. Ispitajte više od 1000 mernih karakteristika, kao što su tačke površine i ivice, otvori i zavrtnji. Rezultati merenja se lako mogu izvesti u statističku bazu podataka.

Optimizovano planiranje za efikasne radne tokove

Fleksibilne opcije za manipulaciju komponentama

Optimizovano planiranje za efikasne radne tokove

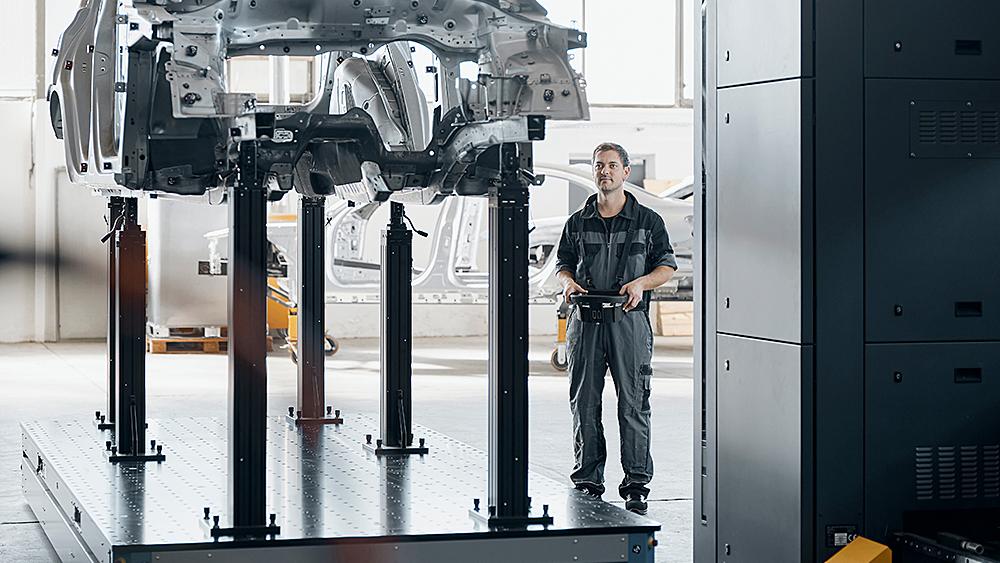

ATOS ScanBox Serija 8 može se da se napuni transportnim sistemom sendvič panela bez operatera, uključujući sistem za praćenje, kontrolni računar i sigurnosne sisteme. Automatizovani sistem za punjenje garantuje brzo, ponovljivo i precizno pozicioniranje karoserija unutar ATOS ScanBox-a. Alternativno, delovi se mogu transportovati do odgovarajuće radne površine rotacionog stola pomoću transportnih kolica, paletnog viljuškara, krana ili viljuškara.

Prikupljanje kompleksnih geometrija u celom polju

Brzo skeniranje uz pomoć ATOS 5 & ATOS 5X

Prikupljanje kompleksnih geometrija u celom polju

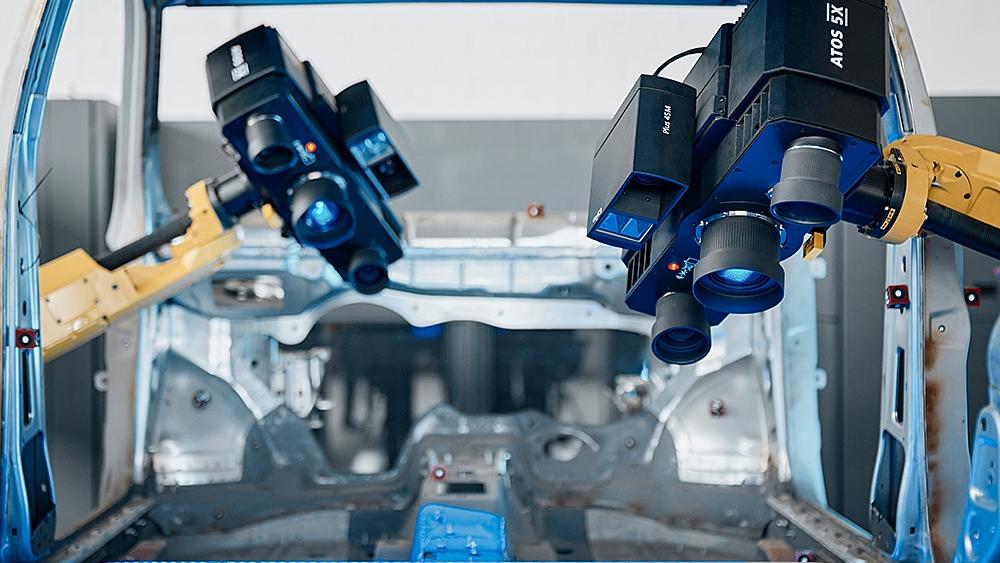

Zahvaljujući visoko razvijenoj tehnologiji kamere, moćnom izvoru svetlosti i softveru visokih performansi, ATOS 5 ostvaruje novi nivo performansi, posebno pri merenju sjajnih i tamnih površina, detaljnih struktura i ivica. ATOS senzori pružaju 3D koordinate punog polja za svako pojedinačno merenje. Opremljen izvorom svetlosti laser, ATOS 5X nudi automatizovano skeniranje za velike merne oblasti do 1.000 mm. .

Virtuelna merna soba u ZEISS INSPECT Pro

Virtuelna Merna Soba

Realno okruženje u virtuelnoj simulaciji

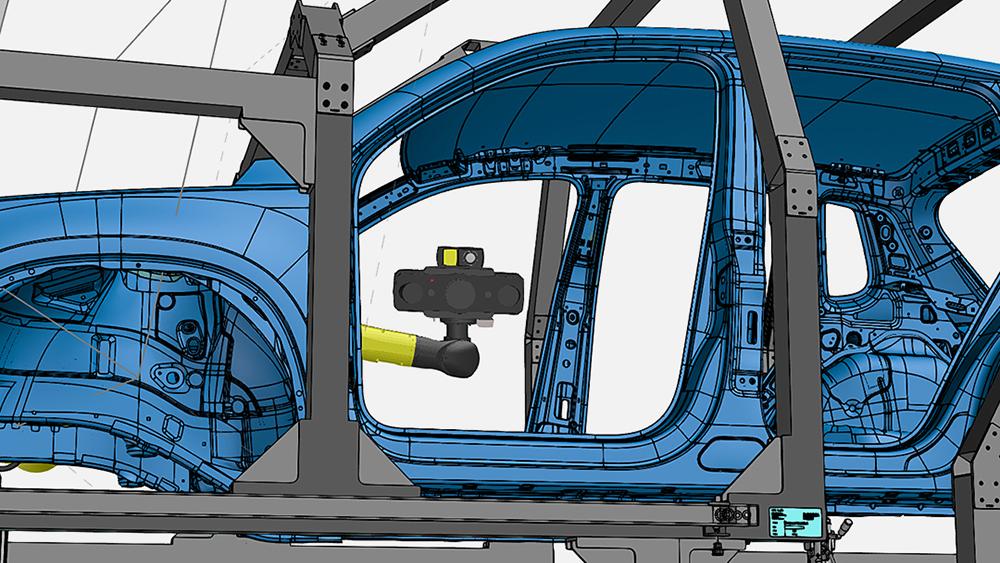

Virtuelna merna soba (VMR) je centralna kontrolna stanica i softver za planiranje merenja za sve elemente ATOS mernih ćelija. U VMR-u, realno okruženje, odnosno roboti, senzori i delovi u mernoj ćeliji, se funkcionalno simuliraju u simulaciji. Programiranje obuhvata kinematiku, putanje robota, fiksiranje delova i plan merenja. Zahvaljujući VMR, korisnik može da koristi sistem bez potrebe za posebnim znanjem programiranja robota. Svi pokreti robota se, zbog bezbednosti, simuliraju i proveravaju pre nego što budu izvedeni u realnom okruženju.

ZEISS INSPECT nudi sve iz jednog izvora

Efikasan alat za analizu

ZEISS INSPECT nudi sve iz jednog izvora

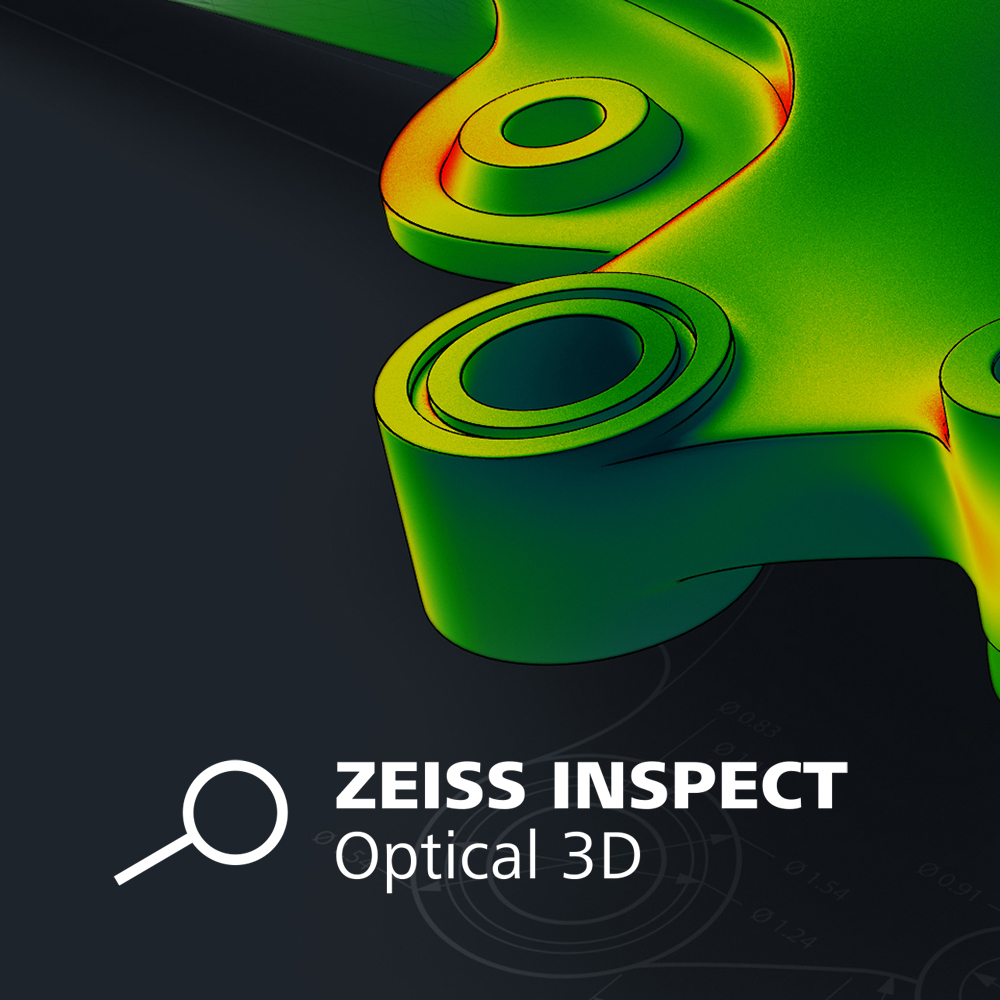

Skeniranje, inspekcija i izveštavanje: Procenite poređenja nominalnih i stvarnih vrednosti, kao i GD&T. Implementirajte neophodne korekcije direktno zahvaljujući lako razumljivim rezultatima. Uz ZEISS INSPECT možete izvršiti detaljne analize, dobiti sveobuhvatne izveštaje i integrisati rezultate merenja u postojeće procese.

Tri modela za kontrolu kvaliteta tokom proizvodnje

  • ATOS ScanBox 8160

    ATOS ScanBox 8160

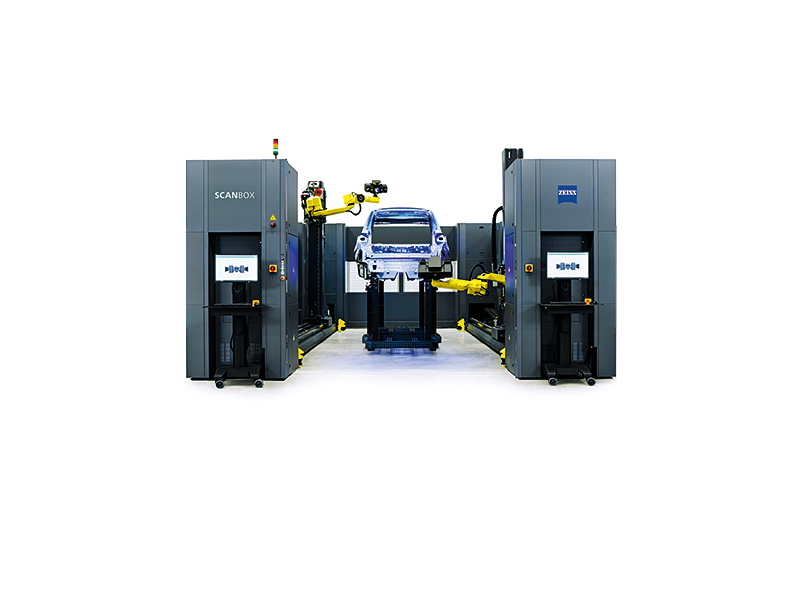

    U mernoj ćeliji koristite dva senzora velike brzine za merenje posebno teških delova maksimalne veličine 6000 × 2500 mm.

  • ATOS ScanBox 8260

    ATOS ScanBox 8260

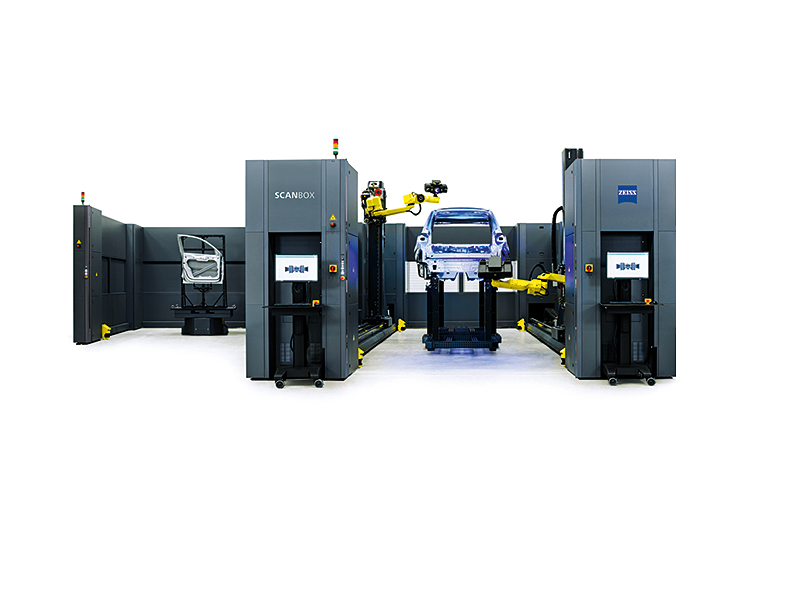

    Dok se karoserija automobila meri u centralnom radnom području, dodatni delovi, kao što su vrata ili poklopci prtljažnika, mogu biti pregledani u radnom području levog ili desnog rotacionog stola.

  • ATOS ScanBox 8360

    ATOS ScanBox 8360

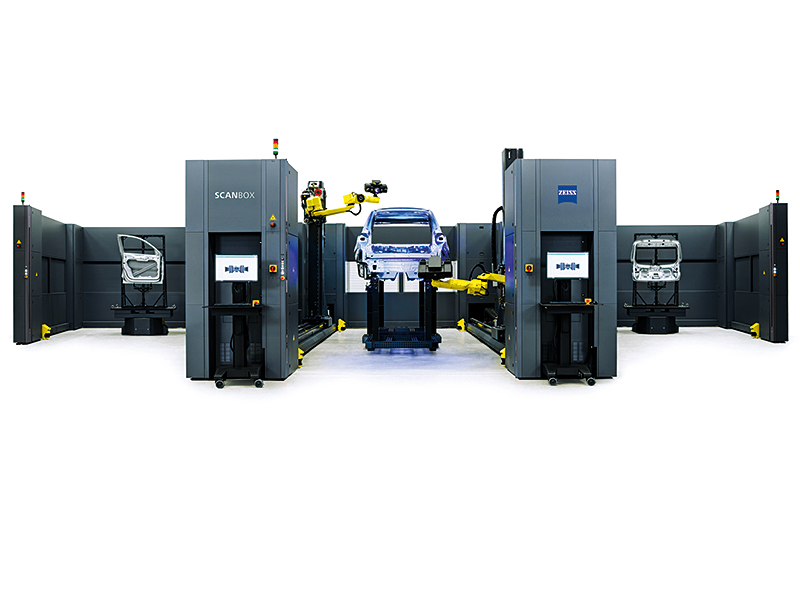

    Iskoristite maksimum iz ATOS ScanBox Serije 8: Sa dva dodatna radna područja rotacionog stola koja se mogu nezavisno koristiti jedno od drugog, dobijate brze i precizne rezultate merenja za vaše analize.

Priča o metrologiji: Ford

Radi većeg protoka i bolje ponovljivosti, Ford Motor Company South Africa se oslanja na optičku 3D mernu mašinu ATOS ScanBox Serija 8 za automatizovanu kontrolu kvaliteta. Štampane ploče se vrlo brzo digitalizuju i upoređuju sa CAD modelom. Proizvođač automobila ima koristi od standardizovanih i centralizovanih inspekcija sa proverljivim radnim tokovima.

  • Sadržaj trećih strana je blokiran

    Video plejer je blokiran zbog vaših željenih postavki kolačića. Da biste promenili postavke i reprodukovali video, kliknite na dugme u nastavku i prihvatite upotrebu „funkcionalnih“ tehnologija praćenja.

Preuzmite informacije

Tehničke informacije

ATOS ScanBox 8160
ATOS ScanBox 8260
ATOS ScanBox 8360

Dimenzije

5750 × 10150 × 3900 mm

9750 × 10150 × 3900 mm

13750 × 10150 × 3900 mm

Napajanje

2× 200–500 V (trofazno, 32 A)

2× 200–500 V (trofazno, 32 A)

2× 200–500 V (trofazno, 32 A)

Maks. veličina dela

6000 × 2500 mm

6000 × 2500 mm, radna površina rotacionog stola do Ø 3000 mm

6000 × 2500 mm, radna površina rotacionog stola do Ø 3000 mm

Maks. težina dela

Neograničeno

Neograničeno, radna površina rotacionog stola do 5000 kg1

Neograničeno, radna površina rotacionog stola do 5000 kg1

Širina otvora

3050 mm

3050 mm, radna površina rotacionog stola do 2950 mm

3050 mm, radna površina rotacionog stola do 2950 mm

Kompatibilnost senzora

ATOS 5, ATOS 5X

ATOS 5, ATOS 5X

ATOS 5, ATOS 5X
  • 1

    Dozvoljena težina primene može biti ograničena odabranom jedinicom rotacionog stola.
