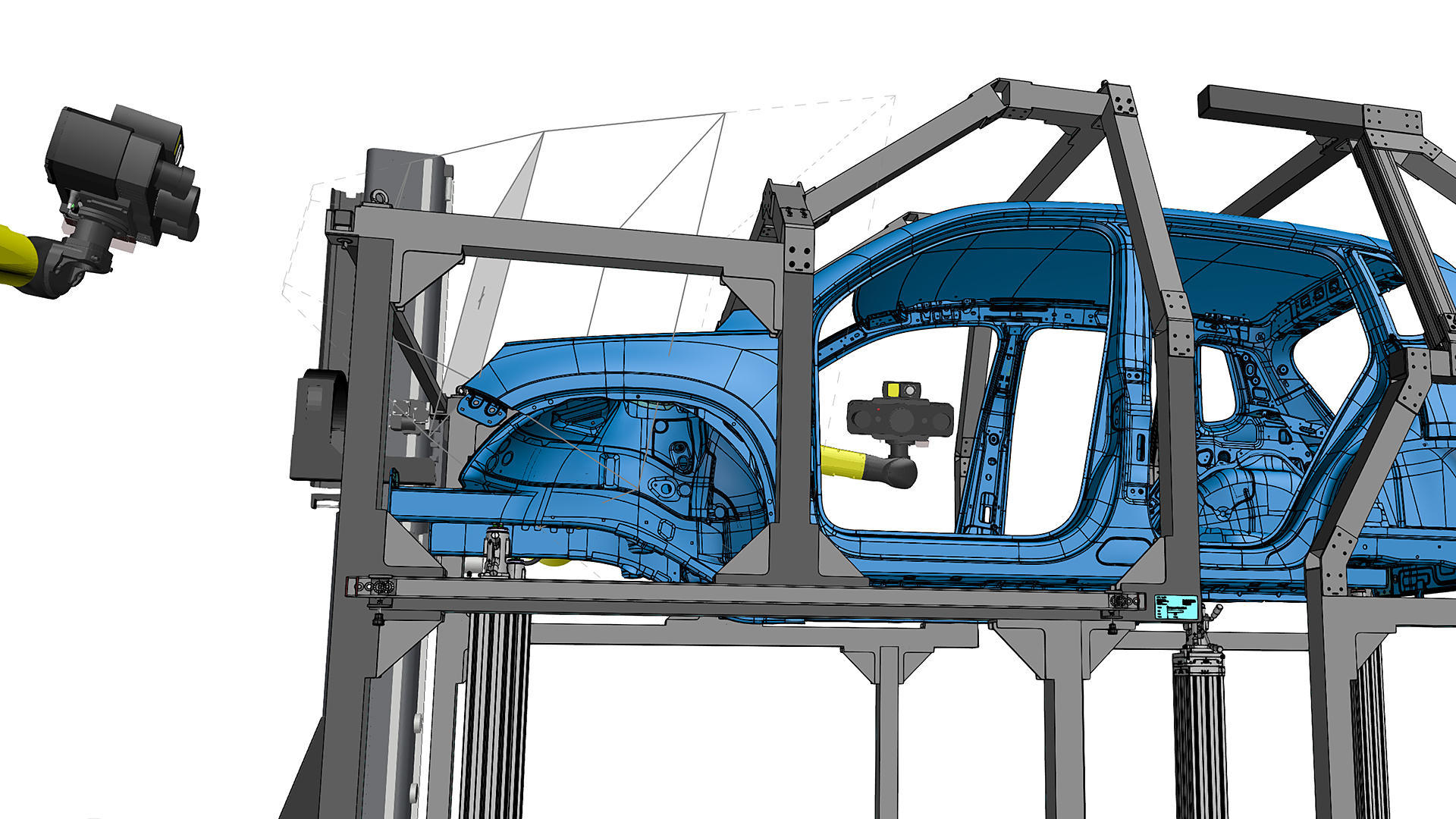

Virtuelna merna soba

Funkcija Smart Teach u VMR-u automatski izračunava potrebne pozicije senzora za sve karakteristike inspekcije i CAD površine. Naknadna optimizacija putanje poboljšava redosled pozicija, skraćujući vreme izvršenja i sprečavajući sudare. Smart Teach minimizira vreme potrebno za kreiranje pouzdanih i optimizovanih programa za robote. Sistem automatski ažurira merne pozicije u slučaju promene CAD modela ili pojedinačnih elemenata.

CAD podaci se uvoze zajedno sa odgovarajućim mernim planom. Merni principi sačuvani u mernom planu se automatski dodeljuju pridruženim karakteristikama inspekcije. Izveštaj o merenju takođe može biti pripremljen unapred (offline). Stvarni rezultati merenja mogu biti prikazani nakon završetka mernog postupka. To korisniku olakšava planiranje inspekcije.

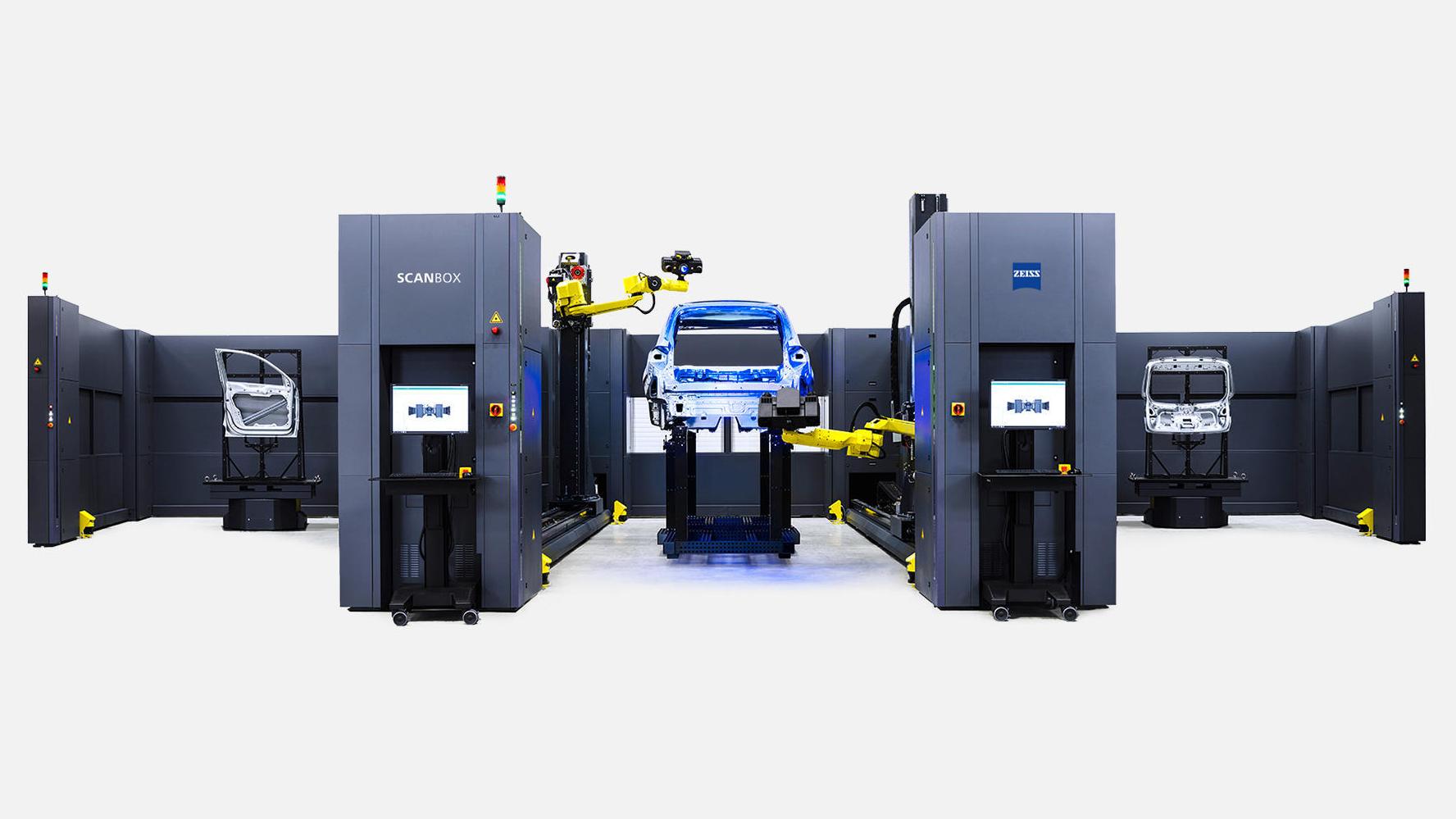

Merni programi se kreiraju offline, a zatim se kroz automatizovani proces jednokratno izvršavaju u ScanBox sistemu. Robot se kreće do mernih pozicija i na stvarnom delu određuje pojedinačne parametre merenja, kao što je vreme ekspozicije. Koristeći poseban proces, softver automatski detektuje refleksije na delu i prilagođava projekciju rešetke, čime se izbegavaju greške u merenju izazvane refleksijama.

Finalni merni programi se mogu koristiti za inspekciju dodatnih delova. Robotom u potpunosti upravlja softver i on se kreće kroz merne pozicije, jednu za drugom. Tokom svakog merenja, sistem proverava da li rezultati ispunjavaju zadate kriterijume kvaliteta. Promene u podacima iz CAD modela ili mernog plana mogu brzo da se ažuriraju pomoću parametarskog softvera.

Nakon prikupljanja podataka, softver izračunava poligonalnu mrežu površine dela i stvarne vrednosti karakteristika inspekcije. Ovi podaci se upoređuju sa ciljanim podacima i prikazuju se u izveštaju. Rezultati merenja mogu automatski da se sačuvaju u posebnim izvoznim formatima, npr. baze podataka za statističku kontrolu kvaliteta. Merni postupak za različite delove može da se izvrši automatski.

Kiosk interfejs je poseban korisnički interfejs za pojednostavljeno rukovanje ScanBox sistemom. Softver preuzima kontrolu nad celokupnim procesom i automatski izvršava merenje i inspekciju. Ovo osigurava visoku tačnost i kvalitet podataka: Parametri merenja, podaci i operativni sistem su zaštićeni.
