3D merna mašina

ATOS ScanBox Serija 7

Kontrola proizvodnje velikih i teških delova

Automatizovana 3D metrologija za pogone za izradu karoserija, pogone za presovanje i probnu izradu alata: Uz ATOS ScanBox Seriju 7 možete digitalizovati i kontrolisati velike i teške delove, kao što su bočni paneli vozila, kao i spoljašnji delovi vozila, veličine do deset metara. Takođe se mogu meriti i zavareni sklopovi za transport, sklopovi u mašinskom inženjerstvu i izradi aviona. Površinski izmerni podaci omogućavaju evaluaciju rasporeda rupa, ivica sečenja i linija dizajna.

Veći kapacitet zahvaljujući radu u dve radne zone
Automatizovana analiza dimenzija u blizini proizvodnog procesa
Kinematika sa 8 osa za fleksibilno pozicioniranje senzora

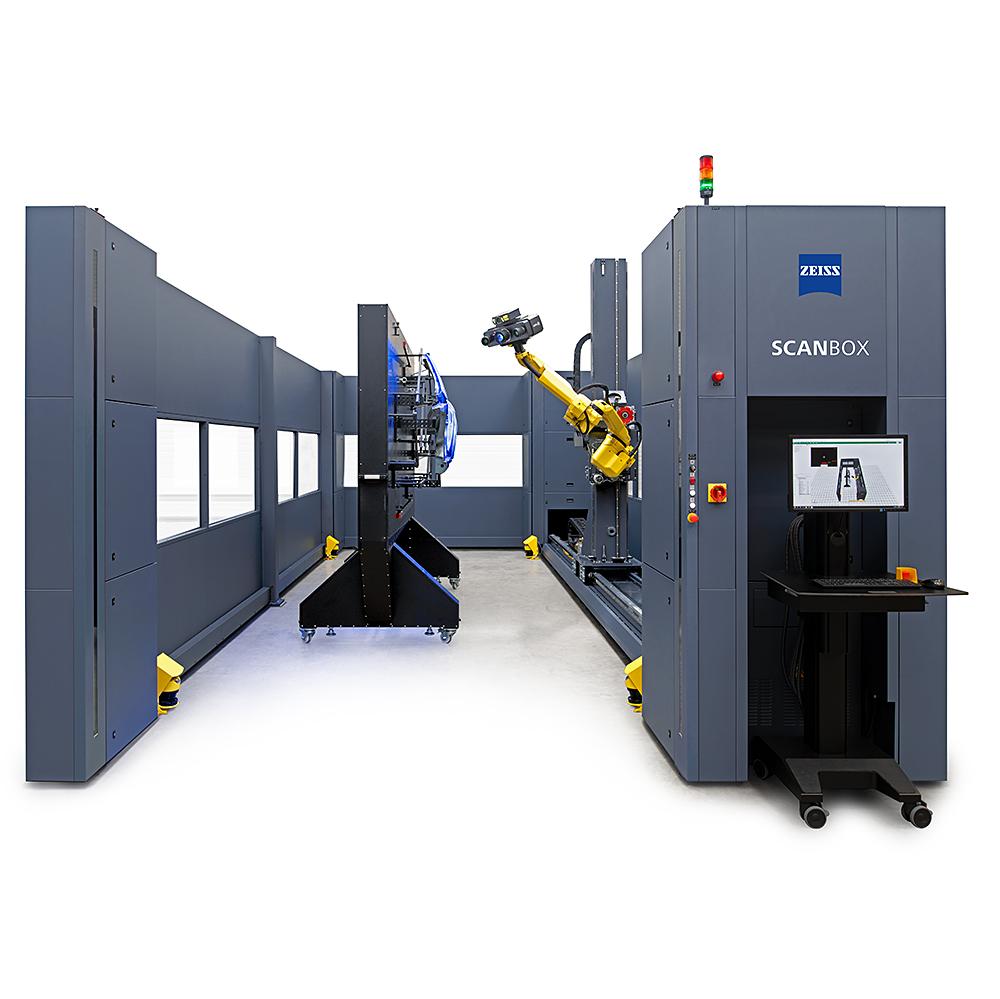

ATOS ScanBox Serija 7: Velika merna polja i modularni raspored

Kinematika sa 8 osa

Osam stepeni slobode za fleksibilnije pozicioniranje senzora

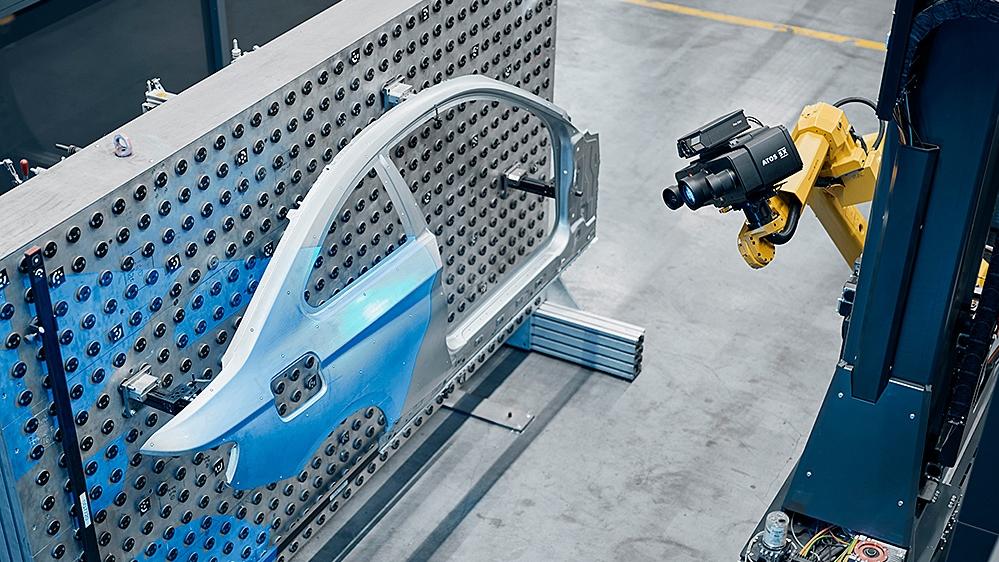

Kinematika sa 8 osa, kombinacija horizontalne šine, vertikalnog podizanja i zglobnog robota, omogućava laka i potpuna merenja velikih i teških delova. Zahvaljujući osam stepeni slobode, ATOS senzor omogućava izuzetno fleksibilno pozicioniranje i prikuplja 3D podatke i najmanjih detalja u najkraćem mogućem roku.

Modularni raspored

Jedan sistem, prilagodljiv vašim potrebama

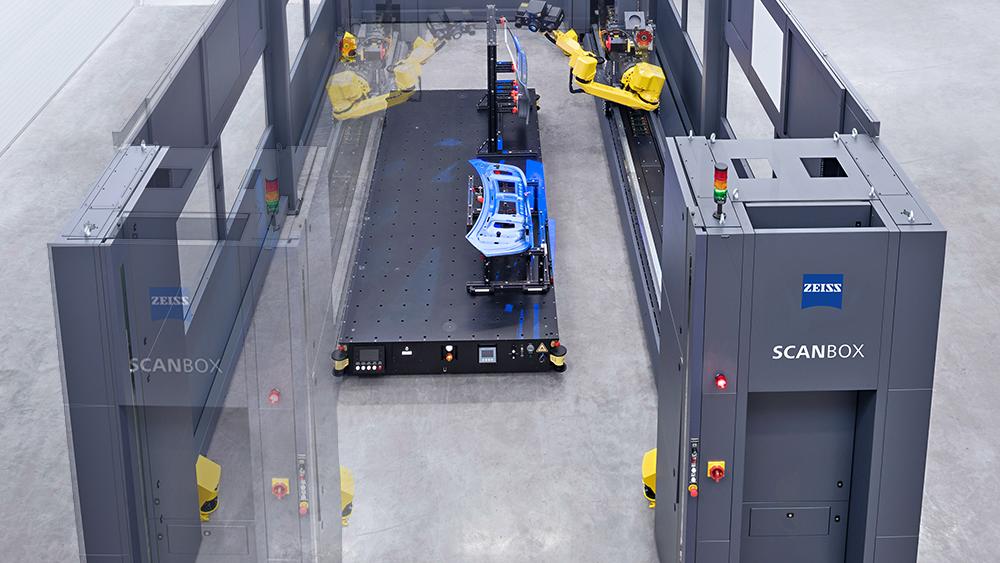

Za još veći protok, ATOS ScanBox 7160 po potrebi može biti proširen dodatnom rotacionom radnom površinom. Zahvaljujući standardizovanim konstrukcionim komponentama, nadogradnja na ATOS ScanBox Seriju 8 je moguća bez problema.

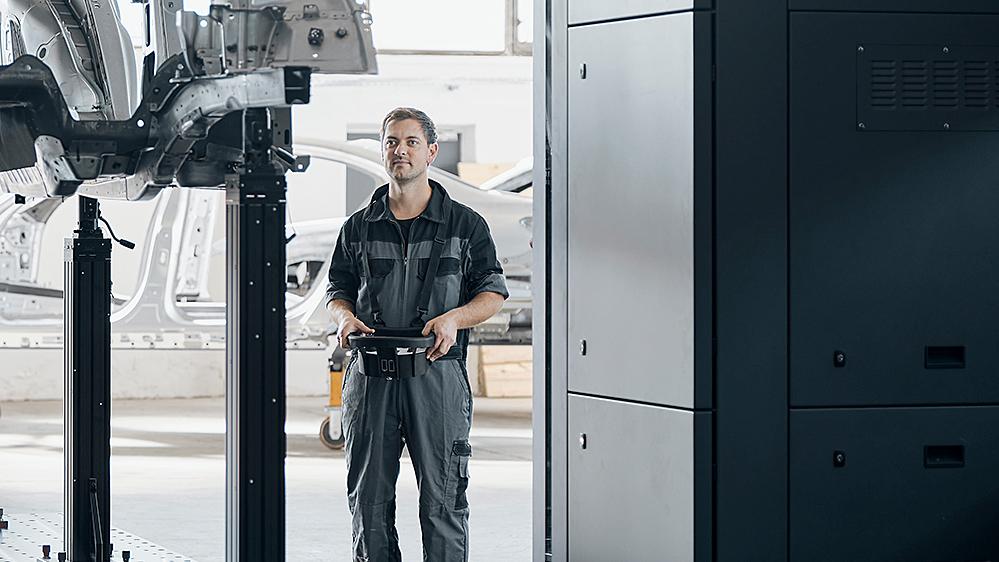

Fleksibilne opcije za postavljanje delova

Optimizovano planiranje za efikasne radne tokove

ATOS ScanBox Serija 7 se može postaviti pomoću transportnog sistema sa sendvič panelima bez operatera, koji uključuje sistem za praćenje, upravljački računar i sigurnosnu tehnologiju. Pored toga, delovi se mogu transportovati do odgovarajućih radnih zona i pomoću transportnih kolica, dizalice, krana ili viljuškara.

Brzo skeniranje pomoću ATOS 5 i ATOS 5X

Potpuno snimanje složenih geometrija

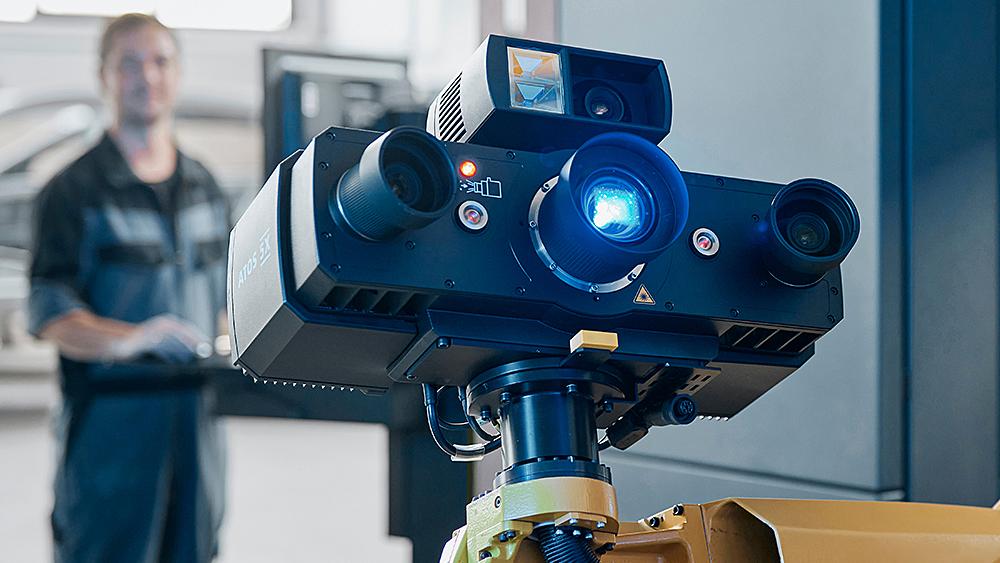

Zahvaljujući visoko razvijenoj tehnologiji kamere, snažnom izvoru svetlosti i softveru visokih performansi, ATOS 5 postiže novi nivo performansi, posebno prilikom merenja sjajnih i tamnih površina, finih struktura i ivica. Tehnologija ubrzava ukupno vreme merenja i istovremeno pruža precizne 3D podatke o merenju. ATOS 5X koristi integrisani kompresor laserskog svetla za generisanje izuzetno jake svetlosti. Ovo omogućava merenje polja do 1000 mm sa vrlo kratkim vremenima ekspozicije.

Saznajte više

Virtuelna merna soba

Realno okruženje u virtuelnoj simulaciji

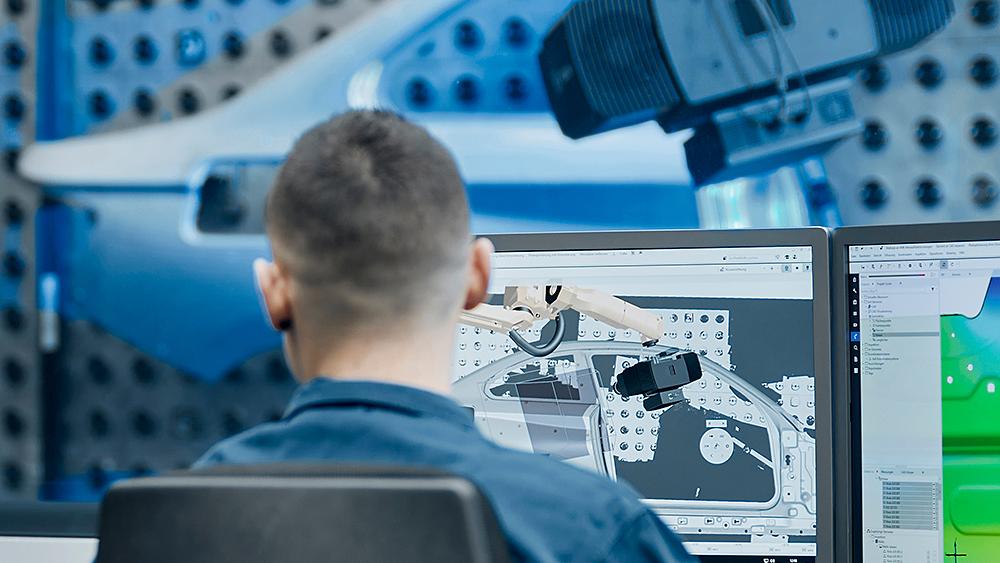

Virtualna merna soba (VMR) je centralni kontrolni softver za planiranje merenja svih elemenata optičke 3D merne mašine. U njemu je realno okruženje funkcionalno prikazano u virtuelnoj simulaciji. VMR se sastoji od robota sa senzorom, programiranja, uključujući kinematiku putanje robota, delova i plana merenja. Zahvaljujući VMR-u, korisniku nije potrebno posebno znanje o robotici. Svi pokreti robota se simuliraju u virtuelnoj mernoj sobi pre izvršenja i proveravaju se radi sigurnosti.

Saznajte više

Efikasan alat za analizu

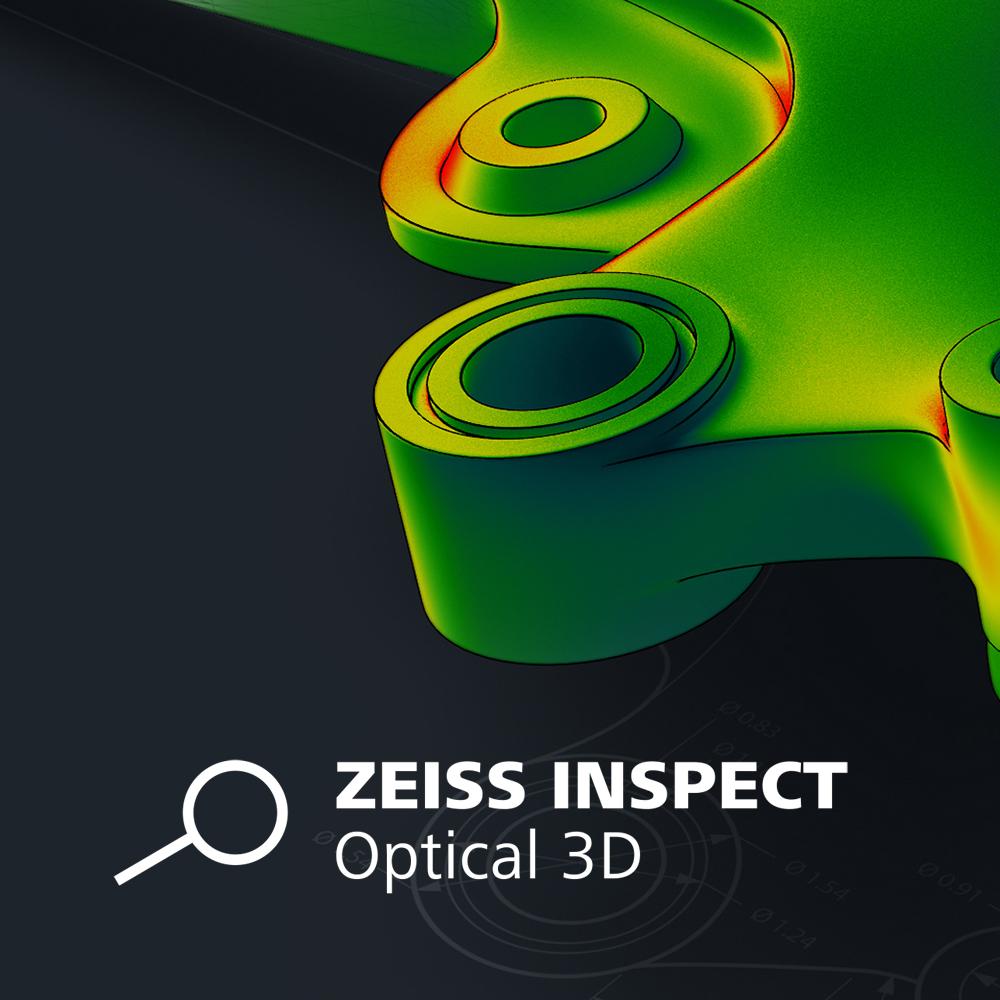

ZEISS INSPECT nudi sveobuhvatno rešenje

Skeniranje, inspekcija i izveštavanje: Procenite poređenja nominalnog i stvarnog stanja, kao i geometrijsko dimenzionisanje i toleranciju (GD&T). Direktno implementirajte neophodne korekcije zahvaljujući rezultatima koji se lako razumeju. Sa ZEISS INSPECT možete izvršiti potpune analize, generisati sveobuhvatne izveštaje i integrisati rezultate merenja u postojeće procese.

Saznajte više

Dva modela za kontrolu kvaliteta u procesu proizvodnje

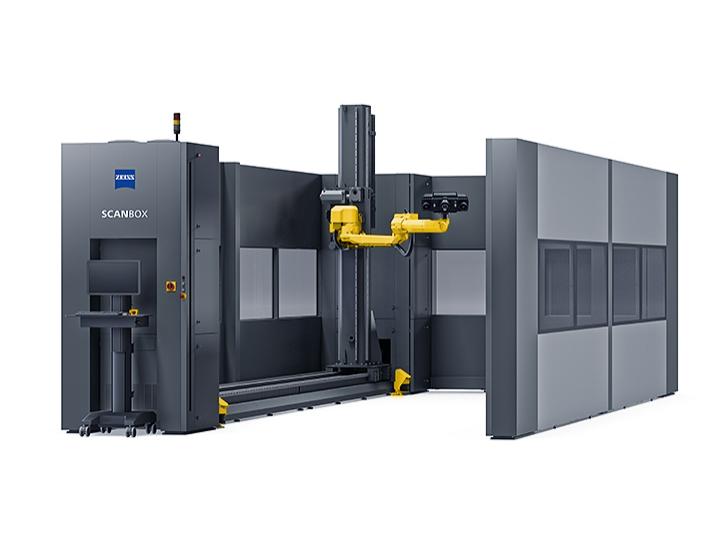

ATOS ScanBox 7160

Kod ove optičke 3D merne mašine, senzor visoke brzine hvata posebno velike i teške delove, kao što su bočne ploče maksimalnih dimenzija 6000 × 1250 mm.

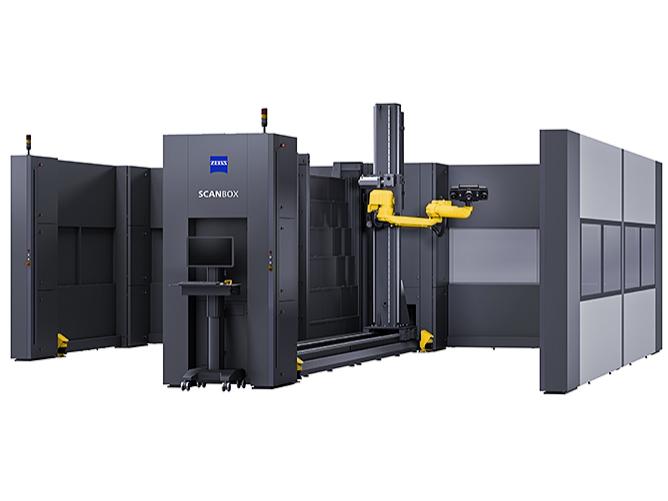

ATOS ScanBox 7260

Zahvaljujući dodatnom radnom prostoru rotacionog stola, moguće je meriti srednje velike delove sa maksimalnom težinom do 2000 kg.

Preuzmite informacije

ZEISS ScanBox Brochure EN

9 MB

Preuzmi

Tehničke informacije

	ATOS ScanBox 7160	ATOS ScanBox 7260
Dimenzije	4750 × 10150 × 3900 mm	8750 × 10150 × 3900 mm
Napajanje	200–500 V (trofazno, 32 A)	200–500 V (trofazno, 32 A)
Maks. veličina dela	6000 × 2500 mm	6000 × 2500 mm, radna površina rotacionog stola Ø 3000 mm
Maks. težina dela	Neograničeno	Neograničeno, radna površina rotacionog stola do 2000 kg
Širina otvora	3050 mm	3050 mm, radna površina rotacionog stola do 3400 mm
Kompatibilnost senzora	ATOS 5, ATOS 5X	ATOS 5, ATOS 5X
