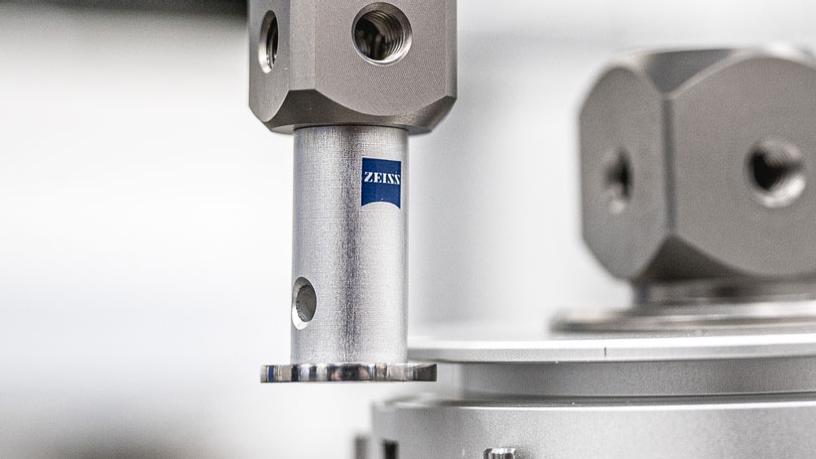

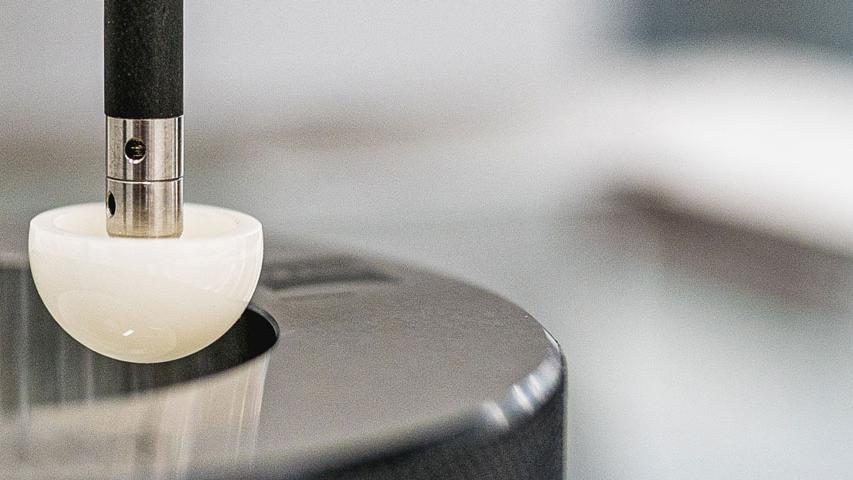

ZEISS Merni vrhovi

Ako merenja pokazuju jake fluktuacije, u 90 % slučajeva problem je sa sistemom mernih vrhova. Kako biste to popravili, potrebno je proveriti ponovljivost sistema mernih vrhova i optimizovati ga ukoliko je neophodno.

Na tačnost merenja mernim vrhovima mogu uticati i drugi faktori:

• Uticaji okoline, posebno temperatura
• Stezni elementi
• Program merenja
• Merna mašina

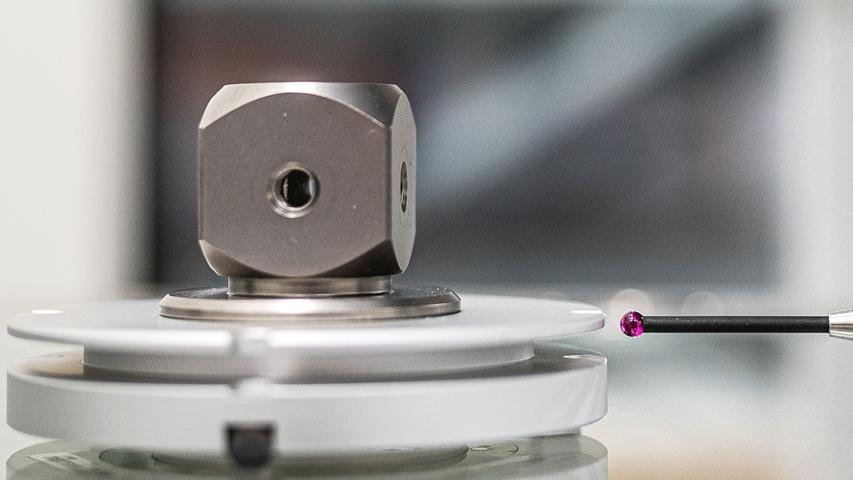

Ponovljivost sistema mernih vrhova možete proveriti u tri koraka. Ponavljajte korake 2 i 3 nekoliko puta i uporedite ponovljivost rezultata u programu za analizu podataka (npr. Excel ili PiWeb):

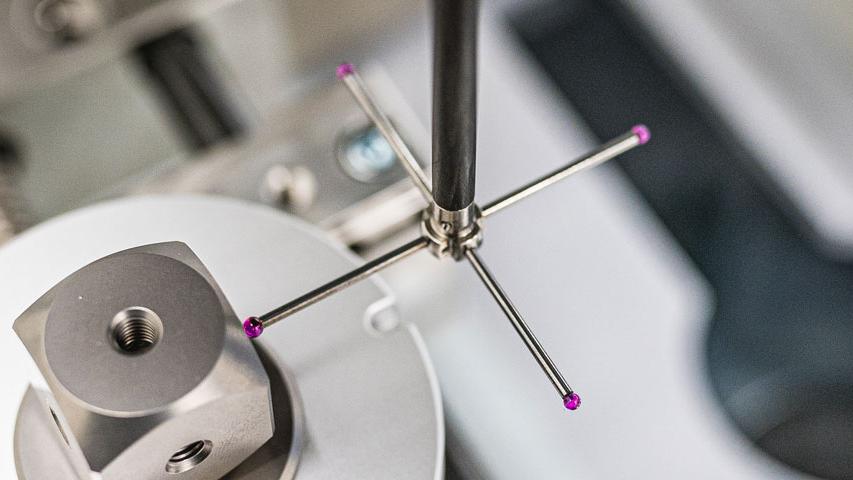

• Kalibrišite sistem mernih vrhova

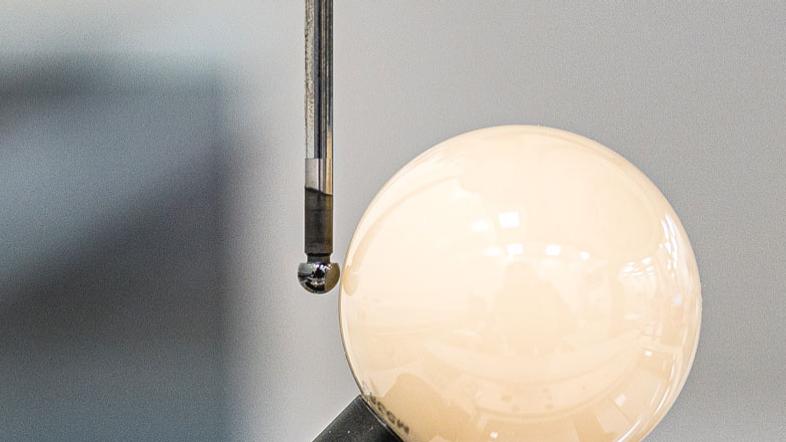

• Izmerite kalibracionu kuglu referentnim mernim vrhovima i postavite poziciju kugle na nulu
• Izmerite kuglu svim mernim vrhovima u sistemu i proverite odstupanja

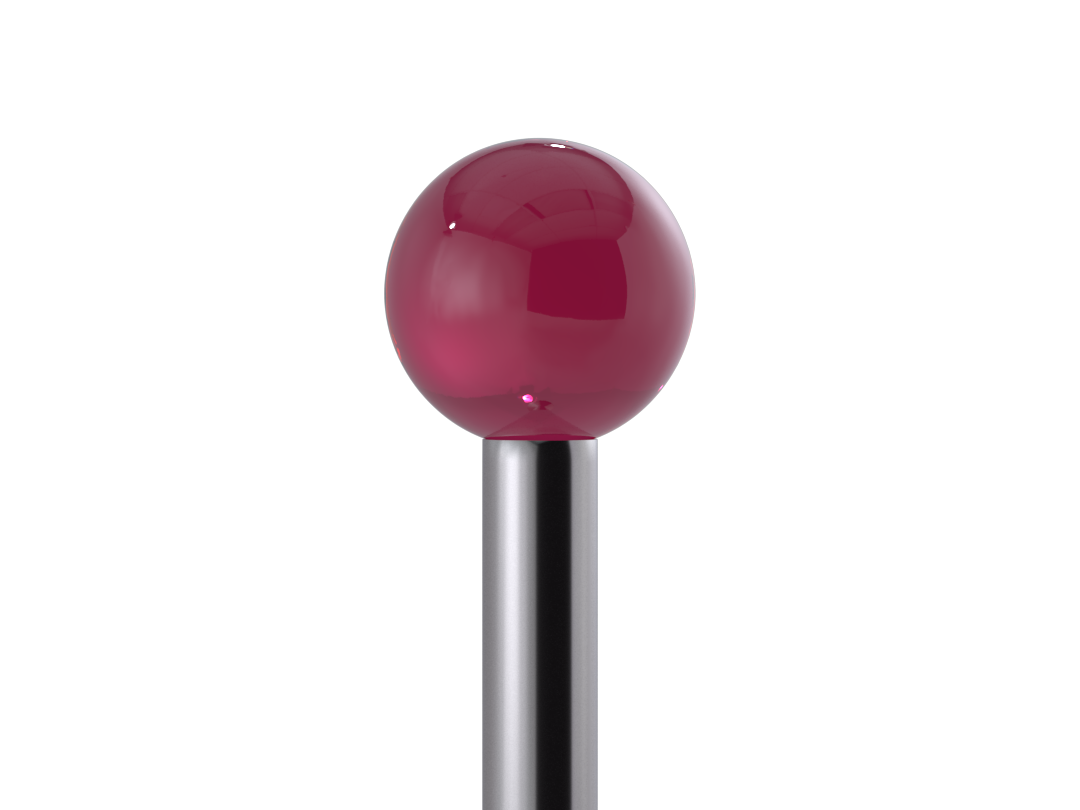

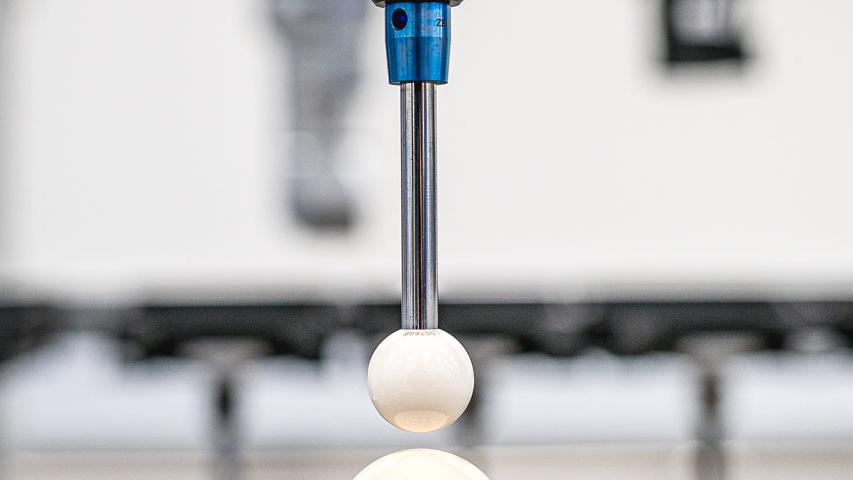

Standardna tačnost kugle merne sonde je klasa 5. Za merenje oblika sa većom preciznošću, neophodne su kugle sa boljom kružnošću kako bi se minimalizovale merne greške. Imajte na umu da kugle klase 3 ne moraju nužno biti bolje od kugli klase 5, jer se klasa kugle merne sonde određuje u serijskom procesu. Dakle, ako se određeni uzorak iz proizvodne serije nalazi unutar tolerancija, smatra se da su sve kugle unutar te klase. Distribucija tačnosti kugli stoga odgovara Gausovoj distribuciji. Zbog toga se kugle lošije preciznosti takođe mogu naći u klasi 3.

Ukoliko vam je potreban merni vrh sa visokom kružnošću, preporučuje se upotreba sertifikovanog mernog vrha. Samo tada možete biti sigurni da je navedena kružnost postignuta i da ispunjava vaše zahteve.

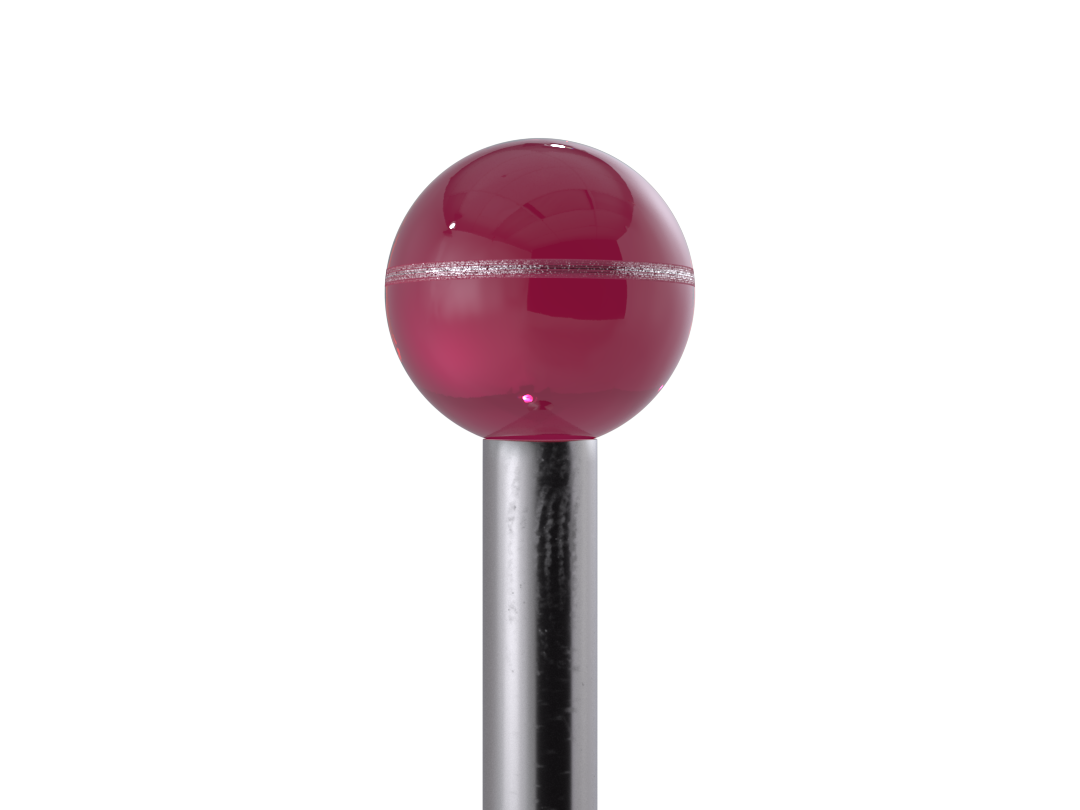

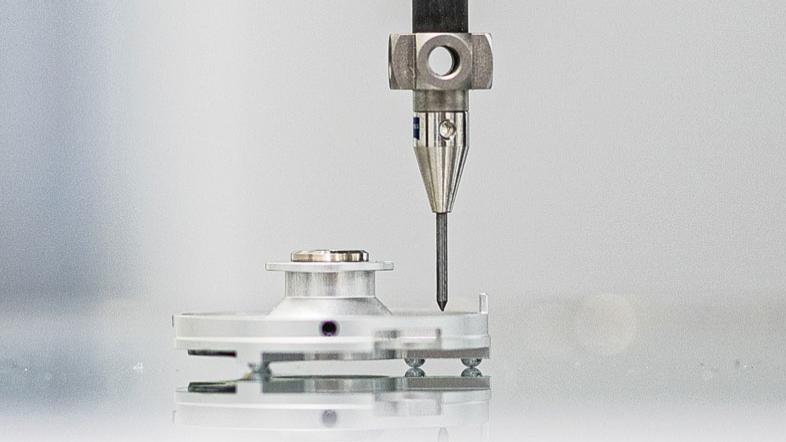

Merni vrh, kao i svaki drugi alat, podložan je prirodnom habanju. Oštećenja nastala abrazijom, ogrebotinama ili lomljenjem, kao i kontaminacija materijalima, uljem ili bojom, značajno utiču na preciznost merenja. Pošto oštećenja i kontaminacija najčešće nisu vidljivi golim okom, merne vrhove bi trebalo redovno proveravati pod mikroskopom. Učestalost inspekcije zavisi od primene mernog vrha i uslova okruženja.

Preporučujemo da se, po uzoru na proizvodne mašine, kreira kontrolni list i na osnovu njega definiše ciklus inspekcije.

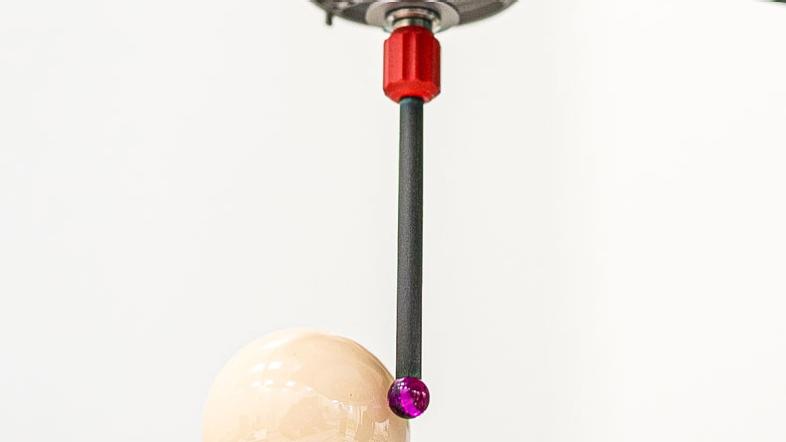

Vek trajanja mernih vrhova u potpunosti zavisi od vrste primene. Trošenje se javlja tamo gde kugla sonde dodiruje radni komad koji se meri. Ukoliko se ista tačka neprestano koristi, kao na primer pri skeniranju ravni, merni vrh će imati kraći vek trajanja u poređenju sa skeniranjem krugova. Ovo je zato što se koristi čitav ekvator sfere. Na vek trajanja mernog vrha utiču i drugi faktori, kao što su: merni put, brzina, merna sila, uslovi okoline i materijal radnog komada.

Preporučujemo da za svaki merni vrh kreirate karticu kvaliteta i da je koristite za redovnu proveru mernog vrha. Na ovaj način se vremenom osigurava pouzdan prosečan vek trajanja određenog mernog vrha.

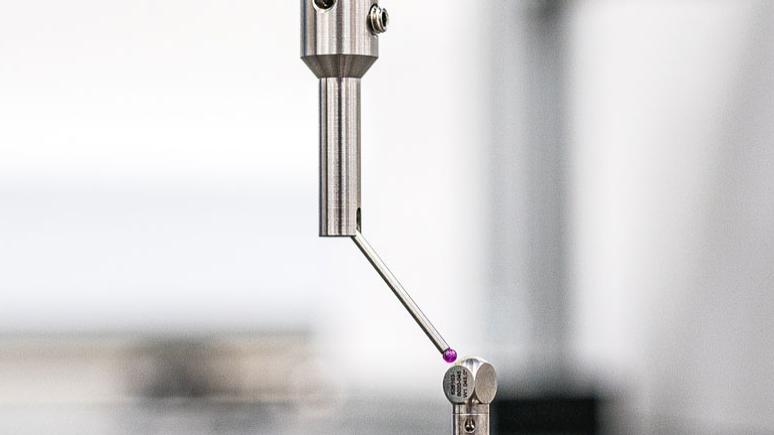

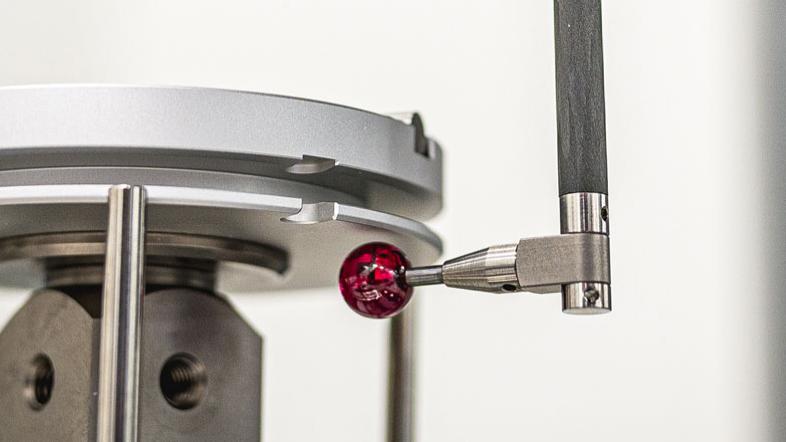

Ako dođe do sudara, sistem mernih vrhova treba proveriti na prstenu. Pošto se radi o visoko preciznim mernim uređajima, ne bi trebalo rizikovati. Posebnu pažnju treba posvetiti mernim vrhovima ili produžecima sa osovinom od ugljeničnih vlakana, jer pojedinačna vlakna mogu biti oštećena. Ovo se može otkriti samo na samom prstenu. Merni vrhovi sa osovinom od tvrdog metala ili keramike se mogu i dalje koristiti nakon sudara ako je kugla i dalje pričvršćena za osovinu.

Oprez: Sa kuglama sa lastinim repom se mora rukovati izuzetno pažljivo! Za razliku od lepljenih ili lemljenih kugli u osovini, kugle u utisnutom spoju ne moraju nužno ispasti. Mogu se olabaviti na zglobovima i izazvati greške u merenju. Nažalost, ovo često prođe neopaženo, pa je neophodno proveriti kugle sa lastinim repom odmah nakon sudara.

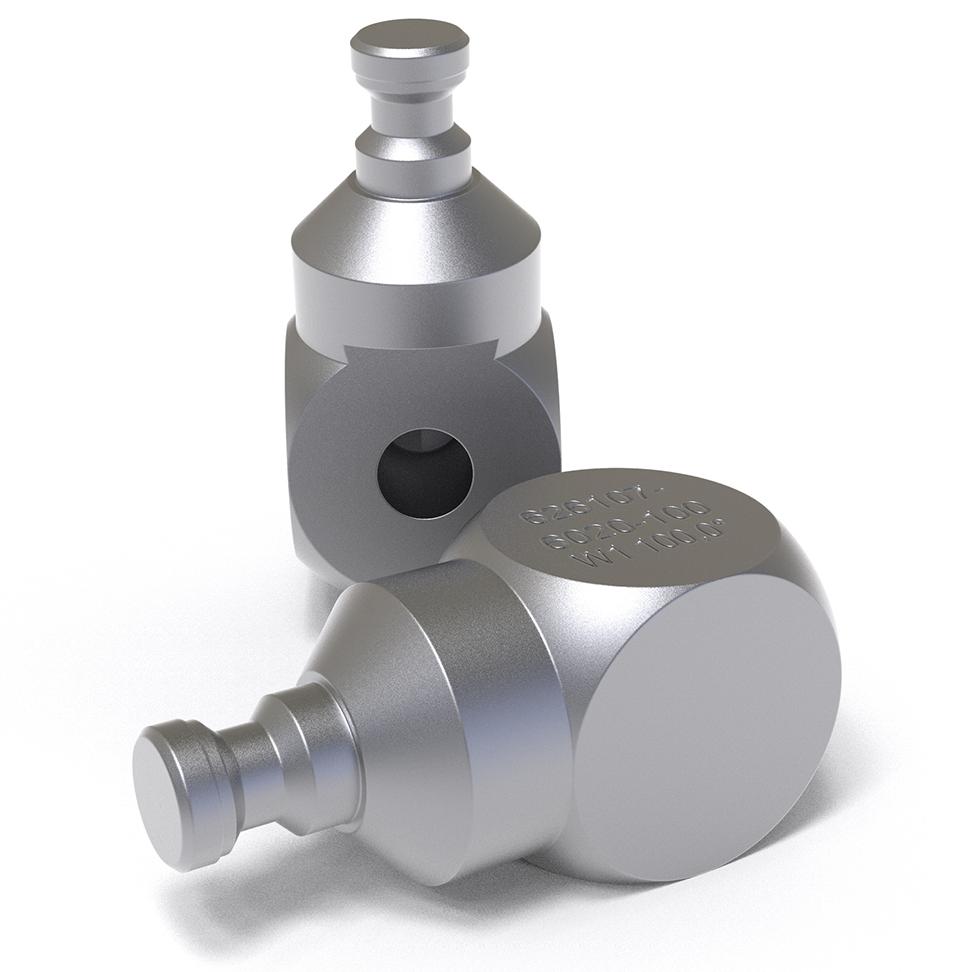

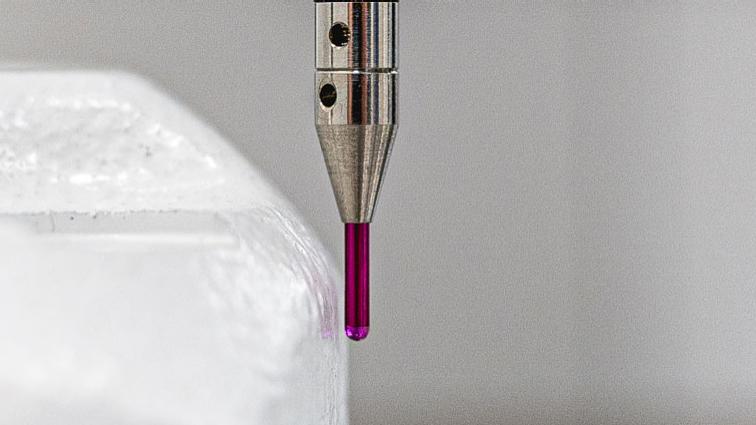

Ako postoji kontakt između radnog komada i osovine mernog vrha umesto probe kuglice, u tom slučaju dolazi do dodira osovine. Pošto dodir osovine takođe pokreće signal na glavi sonde, ali nije definisan, dodir osovine dovodi do netačnih merenja koja često prolaze nezapaženo. Kada se meri sa malim sondama, koje obično imaju tanke osovine, postoji rizik da će se osovina saviti tokom sondiranja. Ako su korišćeni pričvršćivači, kao što su uglovi ili kocke, lošeg kvaliteta ili su neprecizno podešeni, u tom slučaju može doći do dodira osovine.

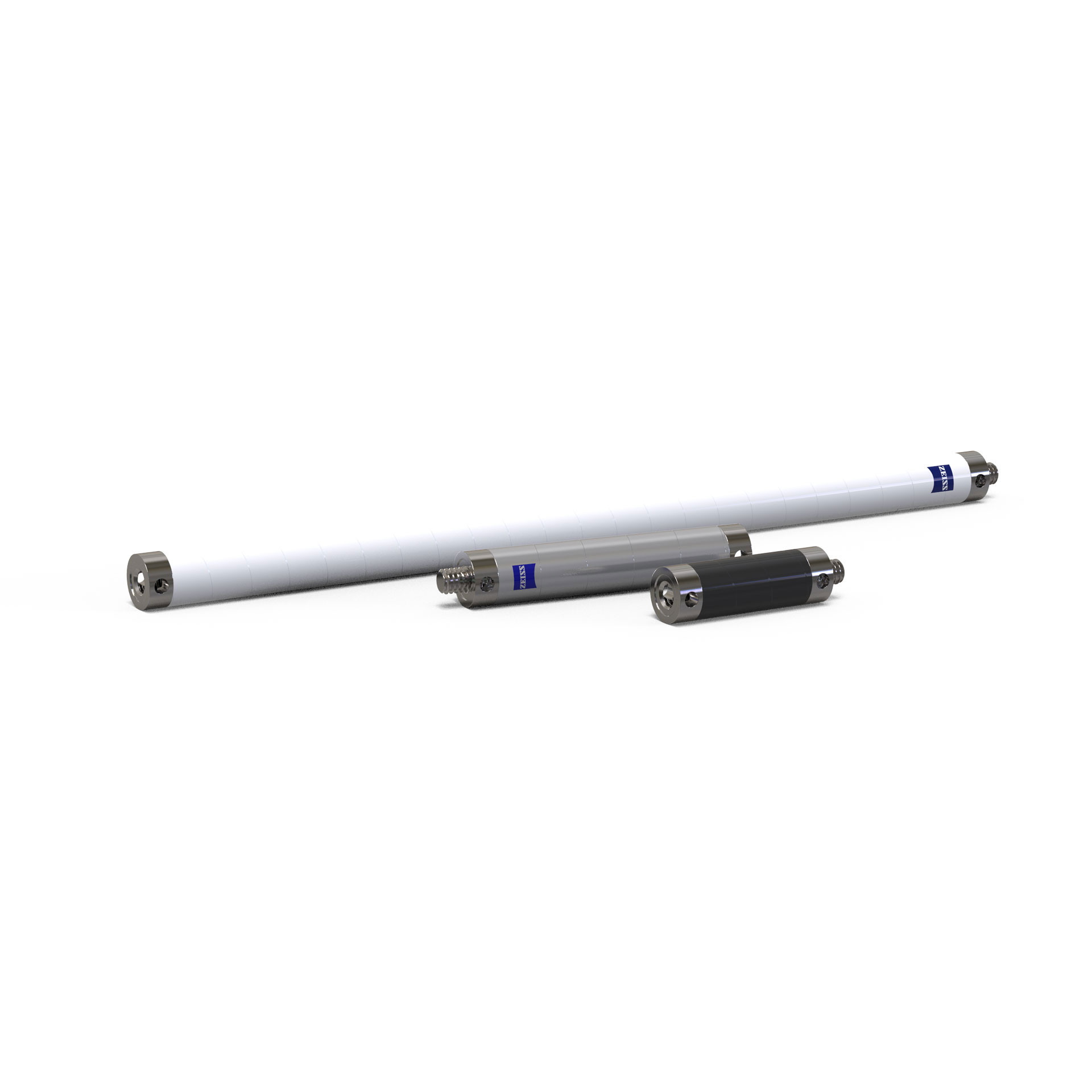

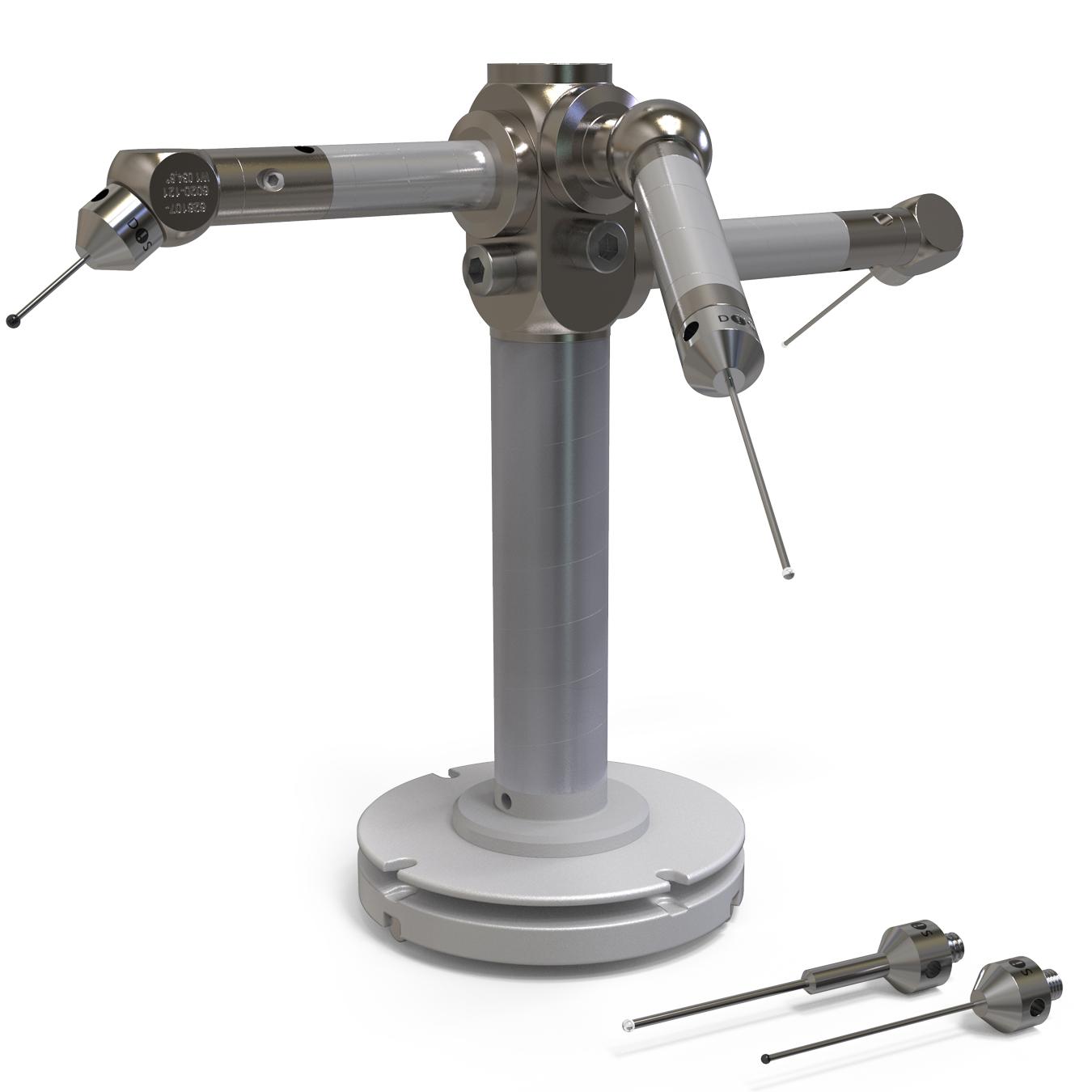

Prilikom planiranja sistema mernih vrhova, obratite pažnju na sledeće tačke.

Sistem mernih vrhova treba da

• bude što čvršći

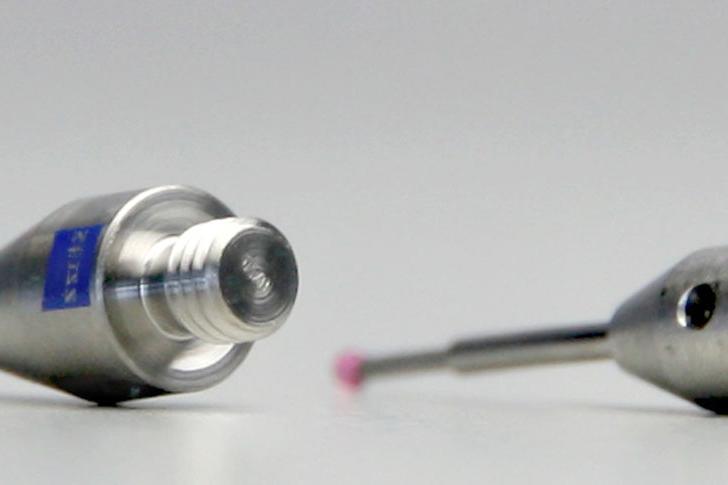

• ima što manje spojnih tačaka
• bude što lakši
• ima što manju termičku ekspanziju

Takođe, budite sigurni da koristite komponente visokog kvaliteta, jer kvalitet sistema mernih vrhova stoprocentno utiče na tačnost mernih rezultata.
