ZEISS REACH CFX

ZEISS REACH CFX

Mali deo. Značajan uticaj na preciznost.

ZEISS REACH CFX je portfolio produžetaka od ugljeničnih vlakana, namenjena različitim koordinatnim mernim mašinama radi osiguranja vrhunske preciznosti.

  • Pouzdani rezultati
  • Povećana produktivnost
  • Kvalifikovan za sva merna okruženja

ZEISS REACH CFX portfolio

Tri nivoa tačnosti za usklađivanje sa vašom koordinatnom mernom mašinom
ZEISS REACH CFX Portfolio

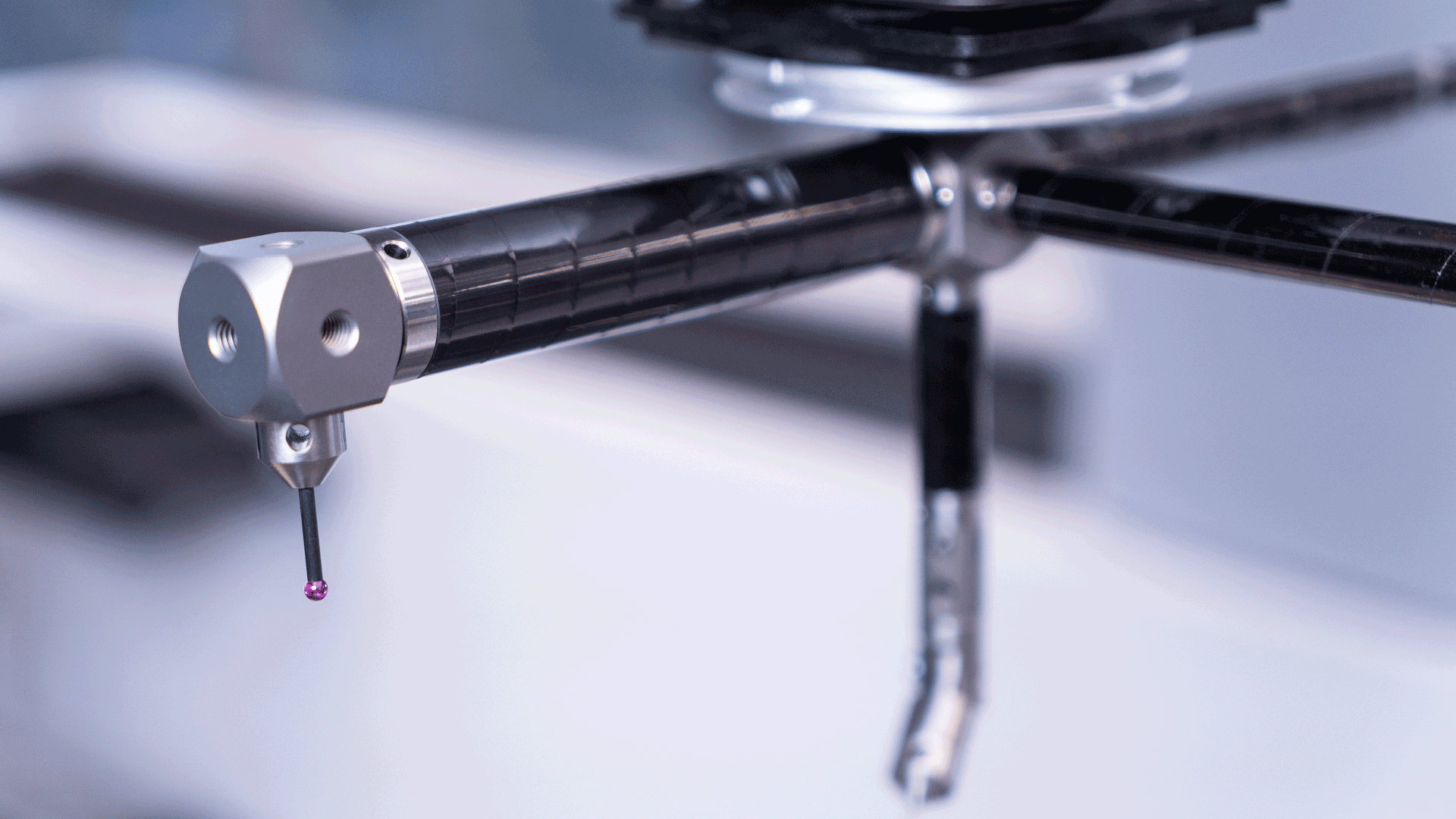

ZEISS REACH CFX 1

ZEISS REACH CFX 1 predstavlja ekonomičan uvod u tehnologiju ugljeničnih vlakana. Njihove performanse u pogledu termičke stabilnosti i čvrstoće čine ih očiglednim unapređenjem u odnosu na titanijum i aluminijum.

Preporučuje se za:
ZEISS CONTURA
i uporedive koordinatne merne mašine.

Dostupne dužine:
DG 11: 40–250 mm
DG 20: 40–400 mm

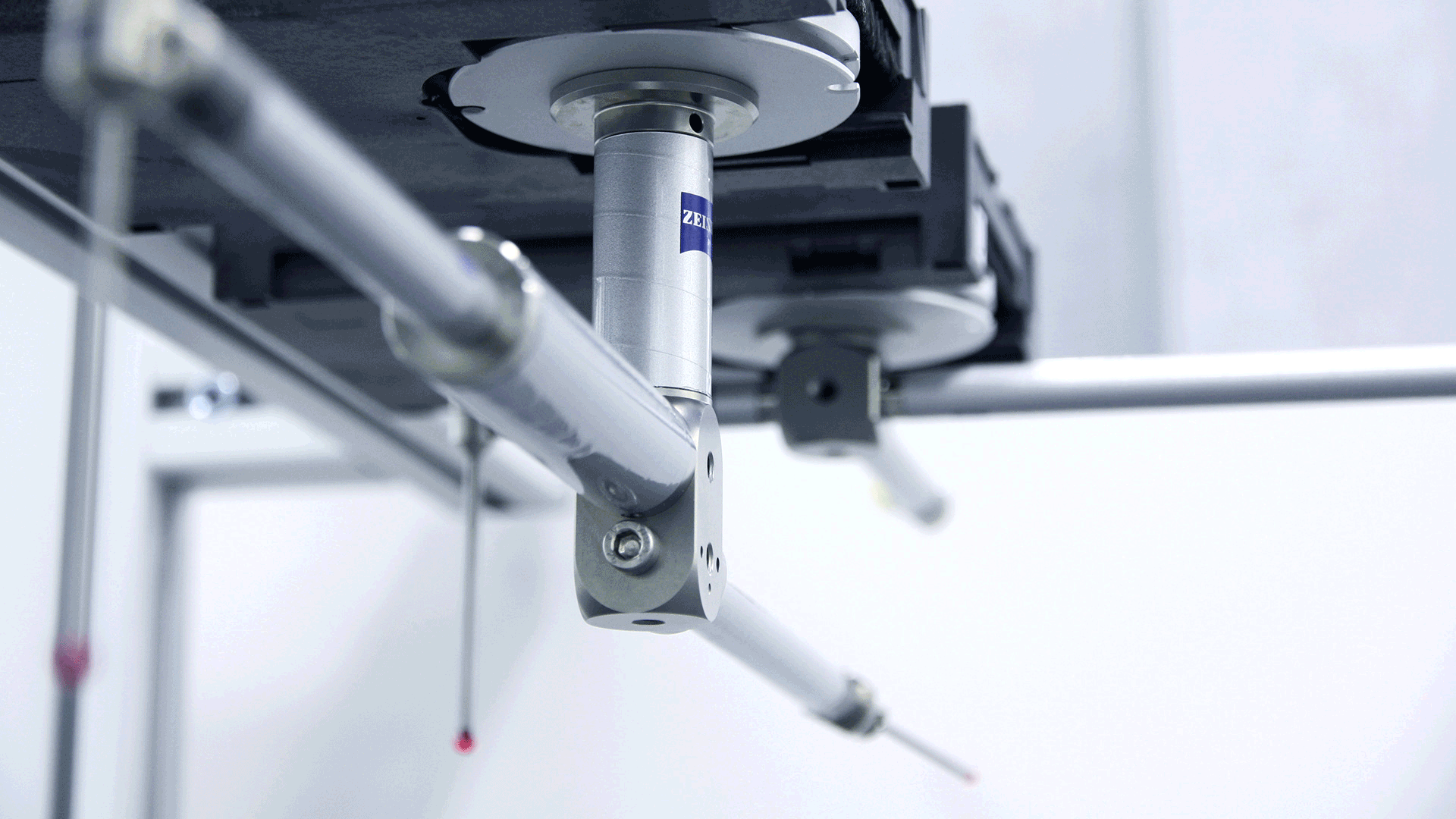

ZEISS REACH CFX 3

ThermoFit je sada ZEISS REACH CFX 3. Novo ime – iste performanse. Naši poznati produžeci vam omogućavaju da skratite vreme merenja bez kompromisa po pitanju pouzdanosti rezultata.

Preporučuje se za:
ZEISS PRISMO
ZEISS PRISMO fortis
ZEISS ACCURA
i uporedive koordinatne merne mašine.

Dostupne dužine:
DG 11: 40–250 mm
DG 20: 40–400 mm
Moguće su i prilagođene dužine

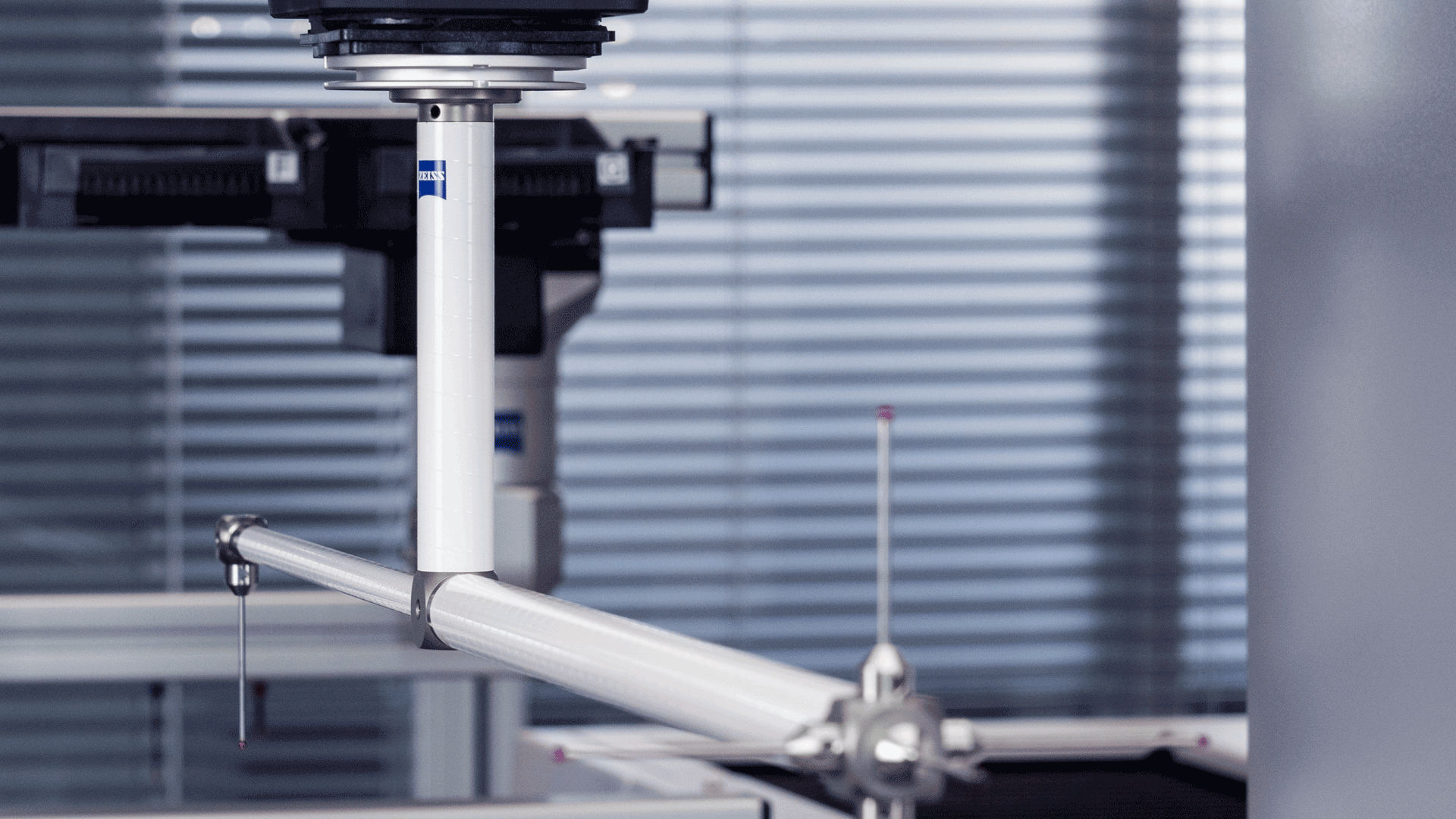

ZEISS REACH CFX 5

ZEISS REACH CFX 5 su produžeci za merne vrhove namenjeni najpreciznijim merenjima. Zahvaljujući vrhunskim ugljeničnim vlaknima i jedinstvenom načinu namotavanja, postiže se maksimalna krutost, čak i kada je u pitanju poslednji mikron.

Preporučuje se za:
ZEISS PRISMO verity
ZEISS PRISMO ultra
ZEISS MICURA
ZEISS XENOS
i uporedive koordinatne merne mašine.

Dostupne dužine:
DG 11: 40–250 mm
DG 20: 40–400 mm

Ne dozvolite da produžetak umanji preciznost vaše koordinatne merne mašine!

Produžeci za merne vrhove od ugljeničnih vlakana

ZEISS REACH CFX

Nema više umanjenja preciznosti

Pouzdani rezultati merenja su neophodni za razlikovanje ispravnih od neispravnih delova. To se može postići samo svođenjem mernih nesigurnosti na minimum. Upotreba neodgovarajućih produžetaka direktno negativno utiče na ukupnu mernu nesigurnost i stoga smanjuje preciznost koju vaša koordinatna merna mašina može da postigne. Ukupan uticaj produžetka na mernu nesigurnost prvenstveno zavisi od tri faktora: težine, termičkog širenja i statičke krutosti.

Mala težina

Svi ZEISS REACH CFX produžeci su napravljeni od ugljeničnih vlakana – materijala poznatog po vrlo maloj težini. Ovo omogućava konfigurisanje složenijih sistema mernih vrhova, čak i na sondama sa strogim ograničenjima težine, što smanjuje potrebu za čestim izmenama sistema mernih vrhova.

Termički stabilni

Zbog svoje termičke stabilnosti, ZEISS REACH CFX produžeci održavaju svoju konstantnu dužinu u slučaju promene temperature. Bilo da se koriste u mernoj laboratoriji ili u proizvodnom okruženju – termički su stabilniji od aluminijumskih ili titanijumskih produžetaka i stoga pogodni za upotrebu u različitim uslovima.

Statički kruti

Svi produžeci iz naše ponude su statički kruti, sa zanemarljivim odstupanjima u poređenju sa produžecima od titanijuma ili aluminijuma – čak i pri brzinama skeniranja do 12 mm/s. Ovo vam omogućava da brže skenirate radni komad i time povećate svoju produktivnost.

  • ZEISS REACH CFX 1

    ZEISS REACH CFX 1

  • ZEISS REACH CFX 3

    ZEISS REACH CFX 3

  • ZEISS REACH CFX 5

    ZEISS REACH CFX 5

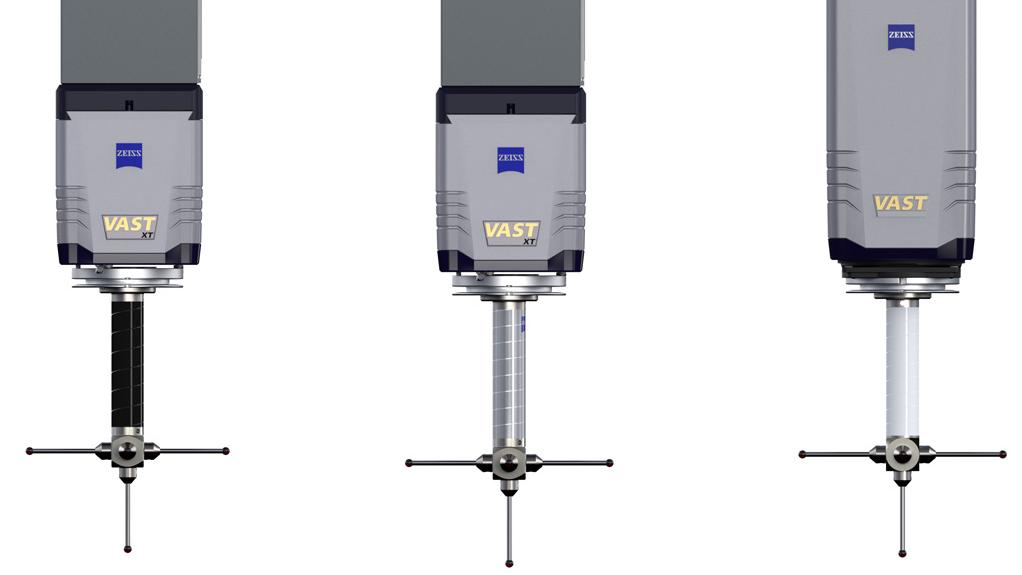

Tri nivoa performansi

U okviru portfolija postoje tri različita nivoa krutosti: CFX 1, CFX 3 i CFX 5. Tri nivoa su rezultat različitih kvaliteta ugljeničnih vlakana i namotaja. Na taj način osiguravamo optimalne performanse koje odgovaraju zahtevima za preciznošću kod različitih koordinatnih mernih mašina.

Tehničko poređenje

Materijal

Težina

Ekspanzija

Deflekcija

ZEISS REACH CFX 5

●○○○○

○○○○○

●○○○○

ZEISS REACH CFX 3

●○○○○

○○○○○

●●○○○

ZEISS REACH CFX 1

●○○○○

○○○○○

●●●○○

Aluminijum

●●●●●

●●●●●

●●●●○

Titanijum

●●●●○

●●●○○

●●●●●

●○○○○ = nisko

●●●●● = visoko
