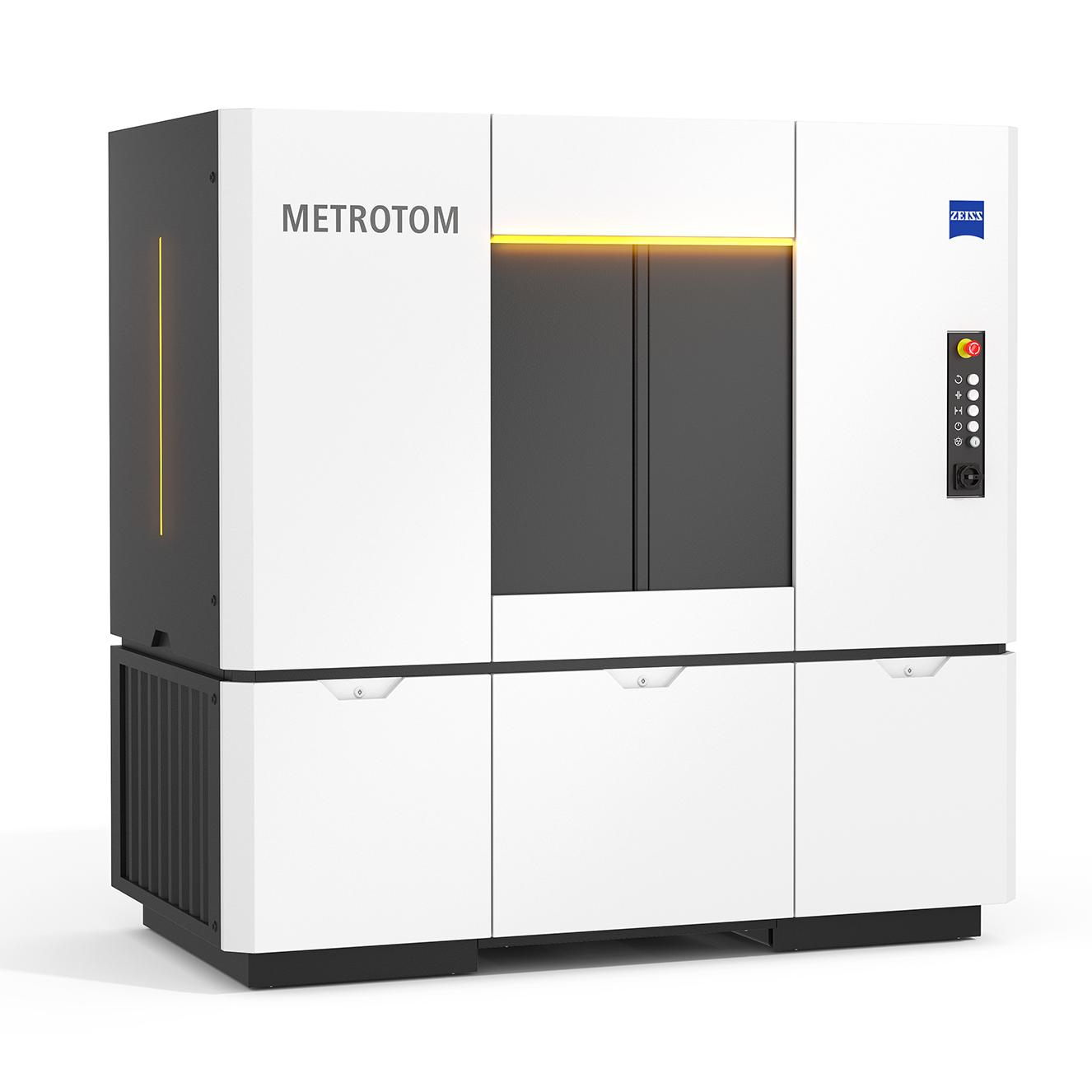

METROTOM 6 scout

Snaga rezolucije za CT inspekciju i metrologiju

ZEISS METROTOM 6 scout digitalizuje složene delove, uključujući unutrašnje geometrije, do najsitnijih detalja. Rezultat je kompletna 3D slika za GD&T analizu ili poređenje nominalnih i stvarnih vrednosti. CT metrološki sistem je odličan izbor za digitalizaciju malih plastičnih delova.

Izuzetno visoka rezolucija
Visoka preciznost
Automatsko pozicioniranje objekta
Softver „sve u jednom”

Merenje malih plastičnih delova u visokoj rezoluciji

ZEISS Metrotom 6 scout je savršeno rešenje za ne destruktivnu inspekciju i 3D metrologiju komponenti. Unapređene performanse merenja i besprekoran radni tok obezbeđuju maksimalnu pouzdanost i preciznost u detekciji defekata.

Otkrijte ono što je skriveno drugim tehnologijama

Rezolucija

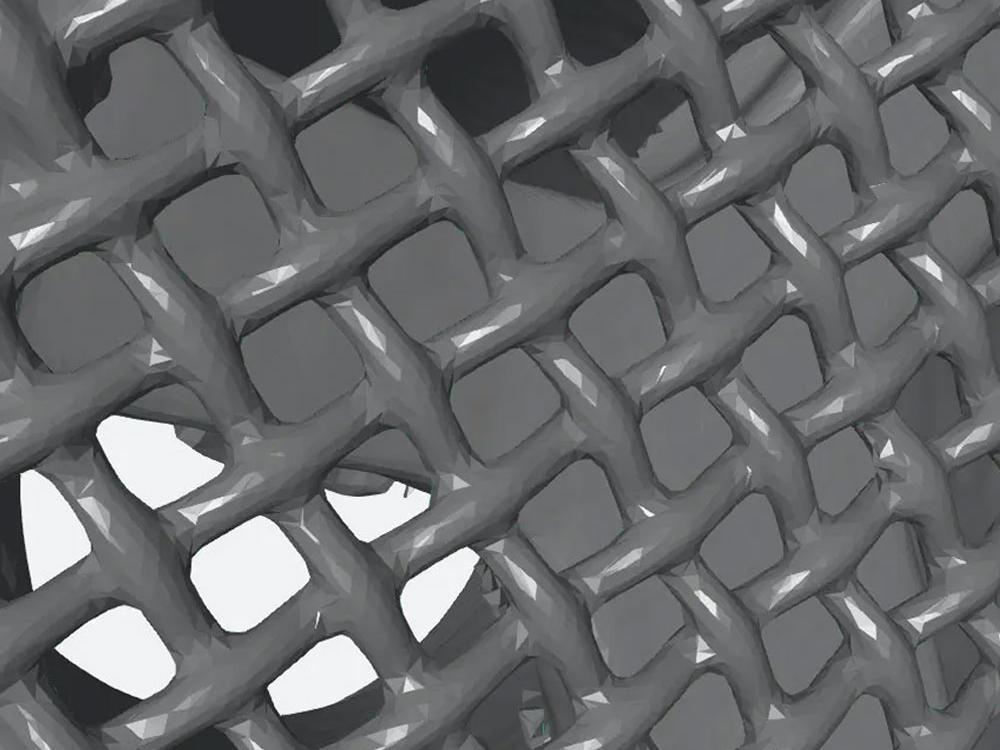

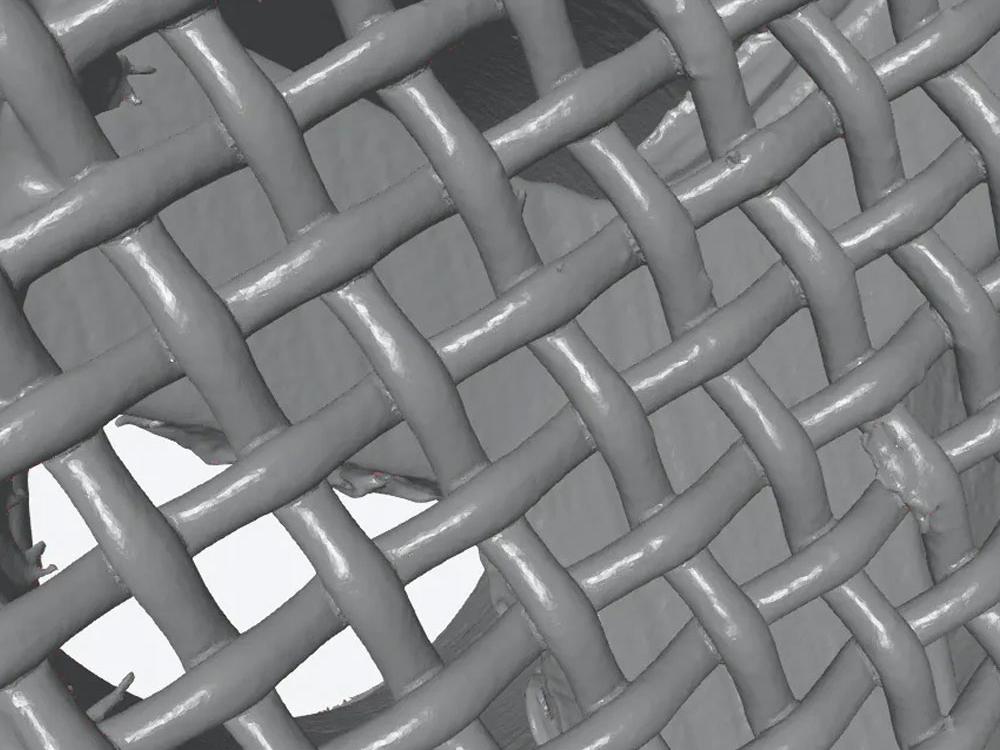

ZEISS METROTOM 6 scout postiže izuzetnu oštrinu detalja prilikom digitalizacije delova: Pre svega, koristi 3K detektor rendgenskih zraka visoke rezolucije za prikupljanje izmernih podataka, a zatim se svaki deo meri u najboljoj mogućoj poziciji, čime se postiže najveća moguća rezolucija. Rezultat je vidljiv na slici: Na levoj strani su izmerni podaci dobijeni pomoću ZEISS METROTOM 6 scout, dok je na desnoj strani prikazan uobičajeni standard.

Garantuje visoku preciznost

Tačnost

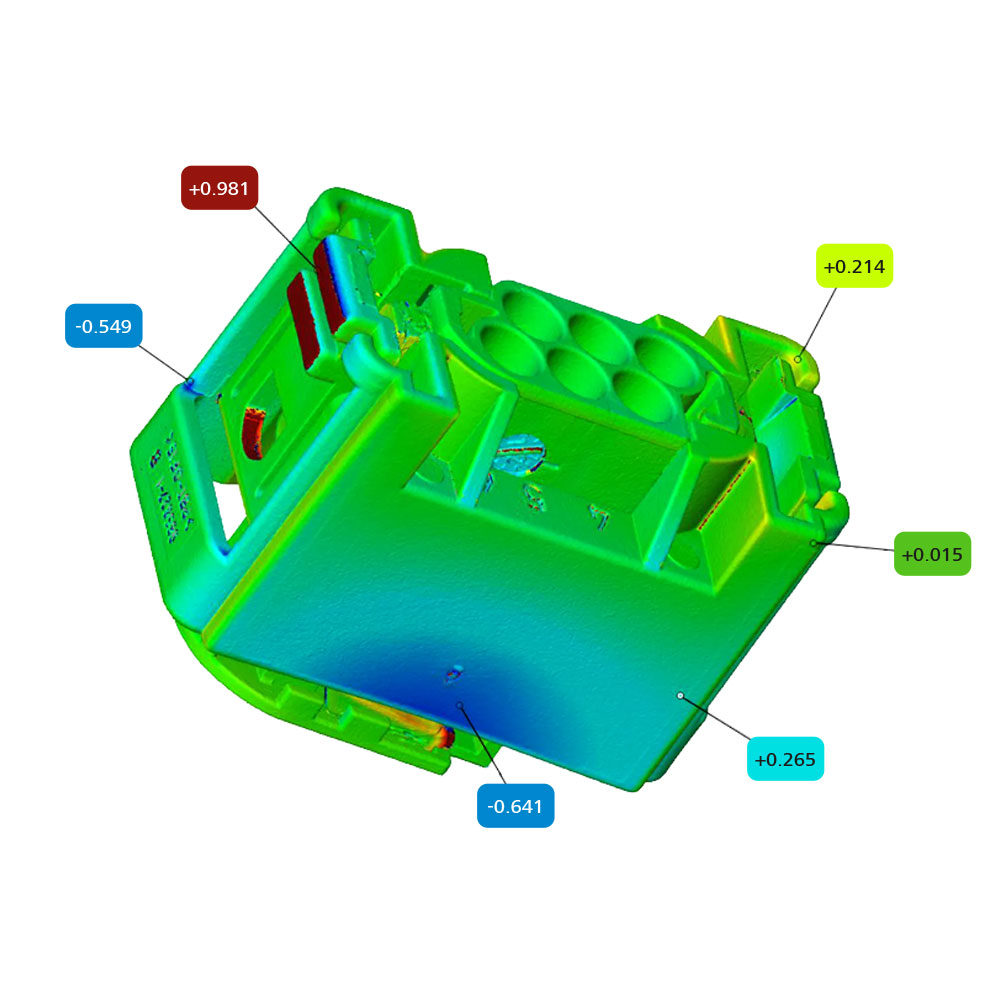

ZEISS METROTOM 6 scout koristi matematičku inteligenciju za generisanje preciznih 3D izmernih podataka. Tokom celog procesa merenja, kombinuje savršeno usklađene algoritme sa digitalnim modeliranjem merne sobe. Takođe nudi optimizovanu mehaničku stabilnost za sve komponente relevantne za merenje. Konačni rezultat: Na osnovu mernih rezultata, možete da procenite kvalitet dela na pouzdan i visoko precizan način, i sprovedete dalju analizu.

Automatski centrira delove

Kinematički sistem sa 5 osa i integrisanim centrirajućim stolom optimalno pozicionira deo u mernom prostoru. Samo ga postavite u mernu mašinu – ostalo će obaviti softver.

Softver „sve u jednom”

Jedno rešenje za sve korake procesa

Jedinstveni softver, ZEISS INSPECT X-Ray, objedinjuje kontrolu sistema i metrološku analizu podataka. Rezultat toga je da ne postoji potreba za dodatnim softverom ili međukoracima.

Time je obezbeđen neprekidan proces i značajno pojednostavljen radni tok, od prikupljanja sirovih podataka do inspekcije i izveštavanja o merenju.

Saznajte više
Intuitivan i moćan

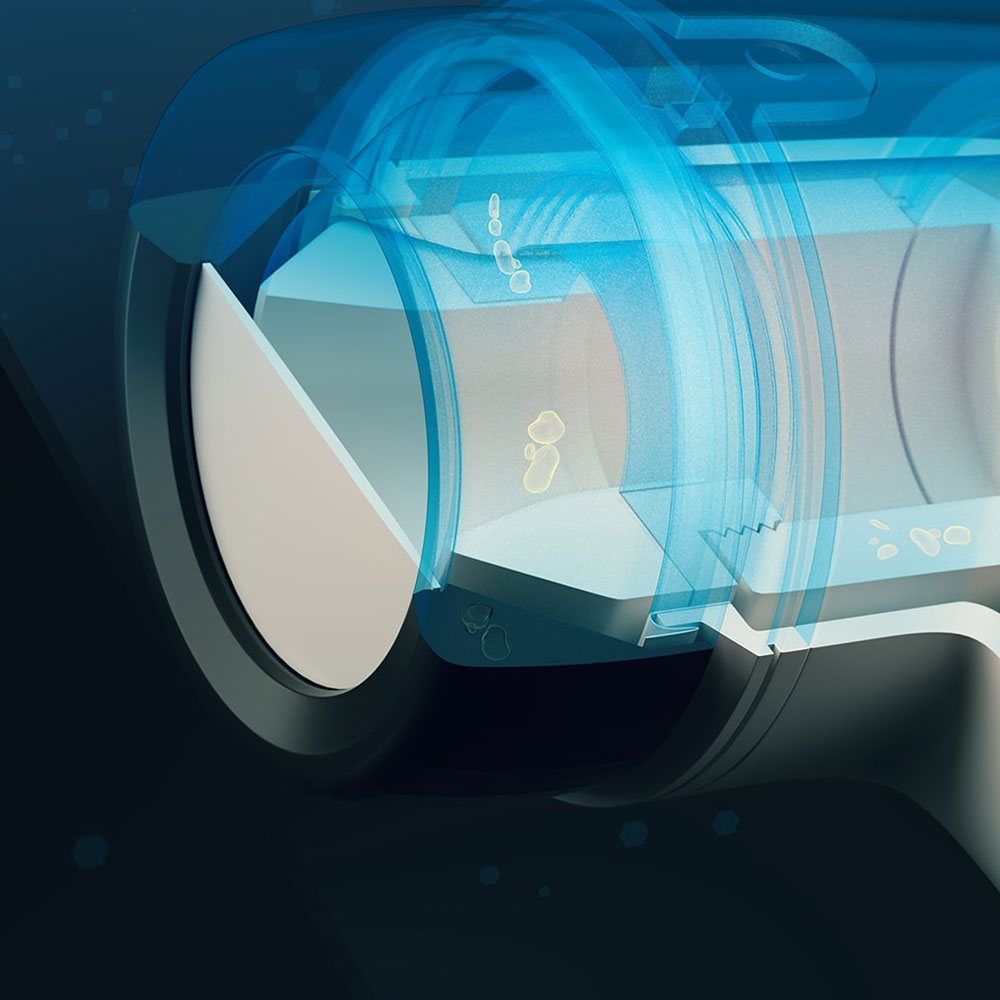

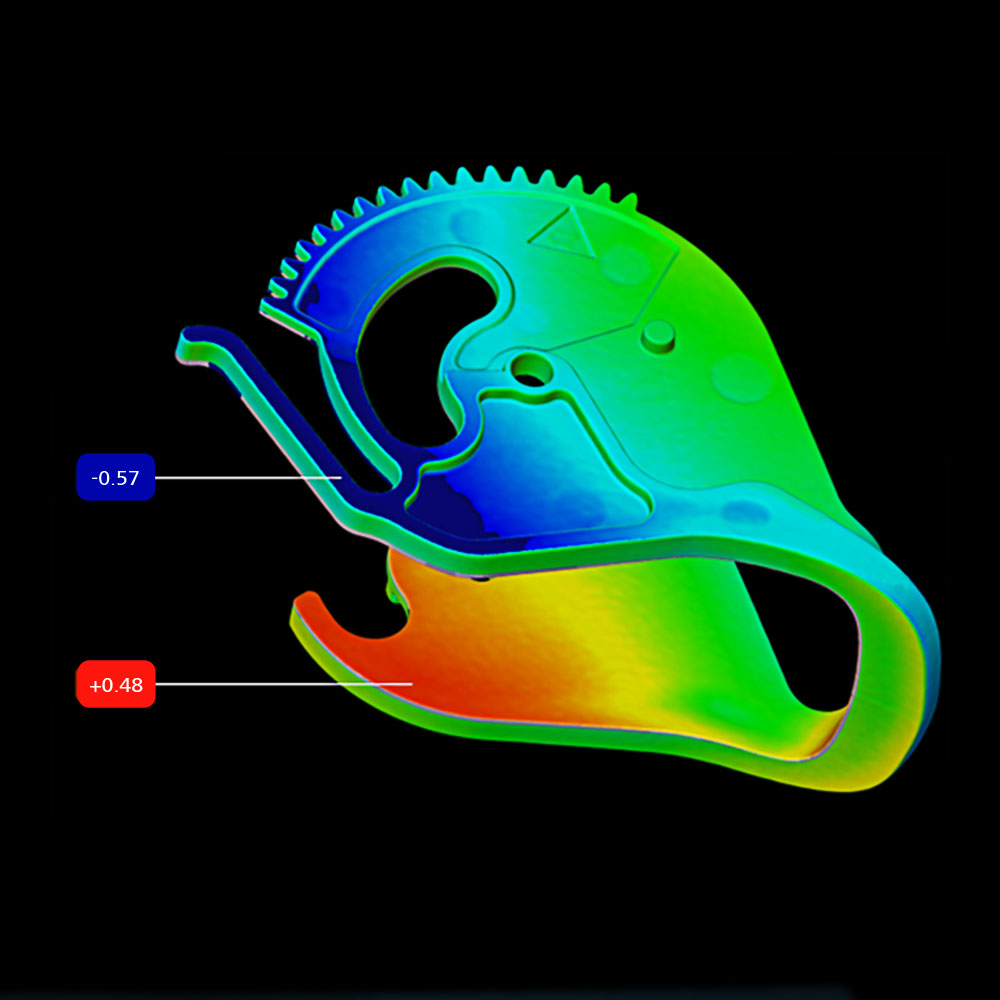

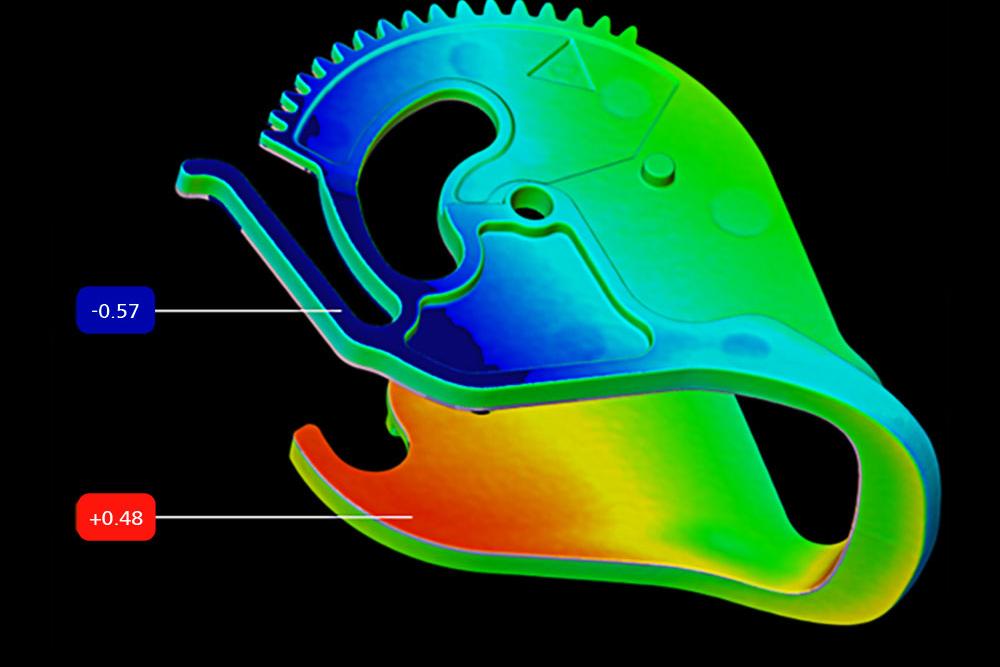

Softver ZEISS INSPECT X-Ray pruža sveobuhvatnu 3D analizu CT podataka za procenu kvaliteta dela i optimizaciju vašeg proizvodnog procesa. Pojedinačni preseci omogućavaju vam da pregledate zapreminu sloj po sloj, otkrivajući i najsitnije detalje i nedostatke. Otkriveni defekti se mogu detaljno analizirati i automatski evaluirati prema različitim kriterijumima. Pored toga, možete učitati podatke o zapremini iz više komponenti u projekat, izvršiti analizu trenda i uporediti analizu sa CAD podacima. Svi merni rezultati su dokumentovani i sažeti u dobro strukturiranom izveštaju. Intuitivno rukovanje i visoke performanse: Analiza CT podataka nikada nije bila lakša!

Saznajte više

ZEISS METROTOM

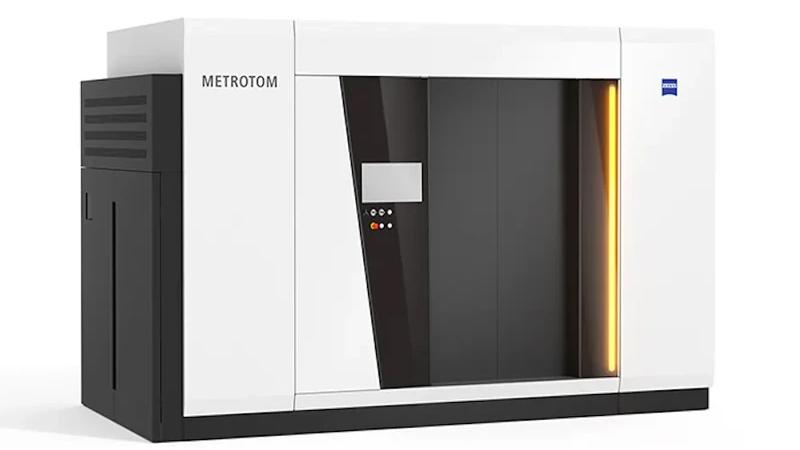

ZEISS METROTOM 1500

ZEISS METROTOM 1500 je napredan i fleksibilan CT sistem visoke brzine i rezolucije za merenje velikog broja delova.

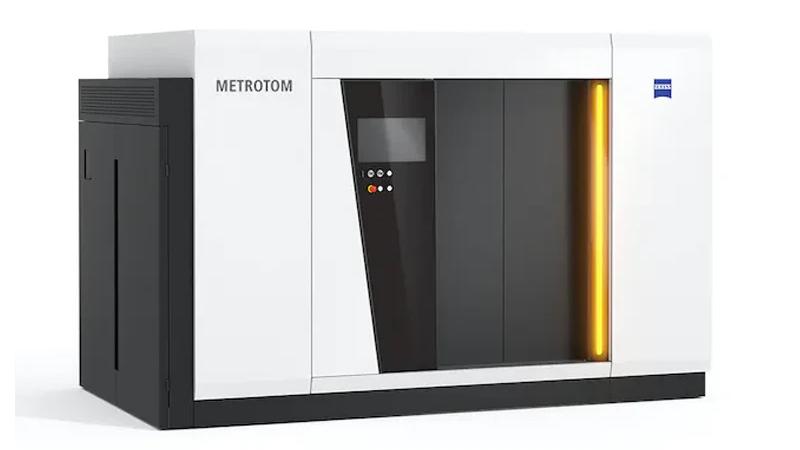

ZEISS METROTOM 800 225 kV HR

Ovaj brzi CT je idealan izbor za brzo i precizno skeniranje velikih i srednje velikih delova veće gustine.

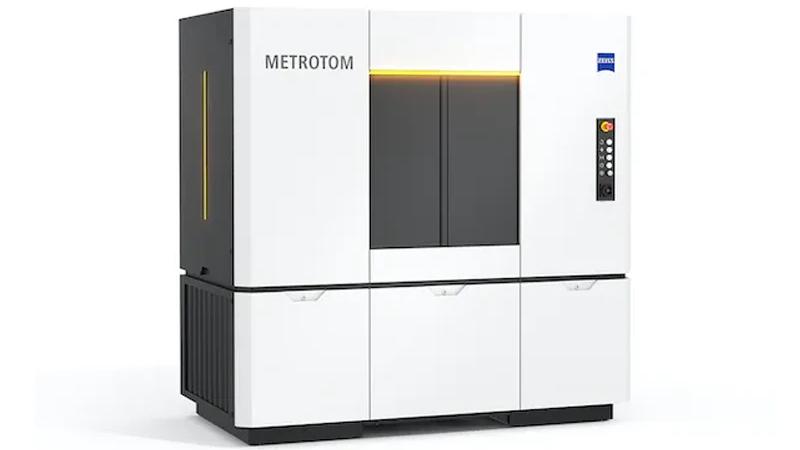

ZEISS METROTOM 6 scout

ZEISS METROTOM 6 scout se ističe u skeniranju plastičnih delova ultra-visoke rezolucije zahvaljujući 3k rendgenskom detektoru.

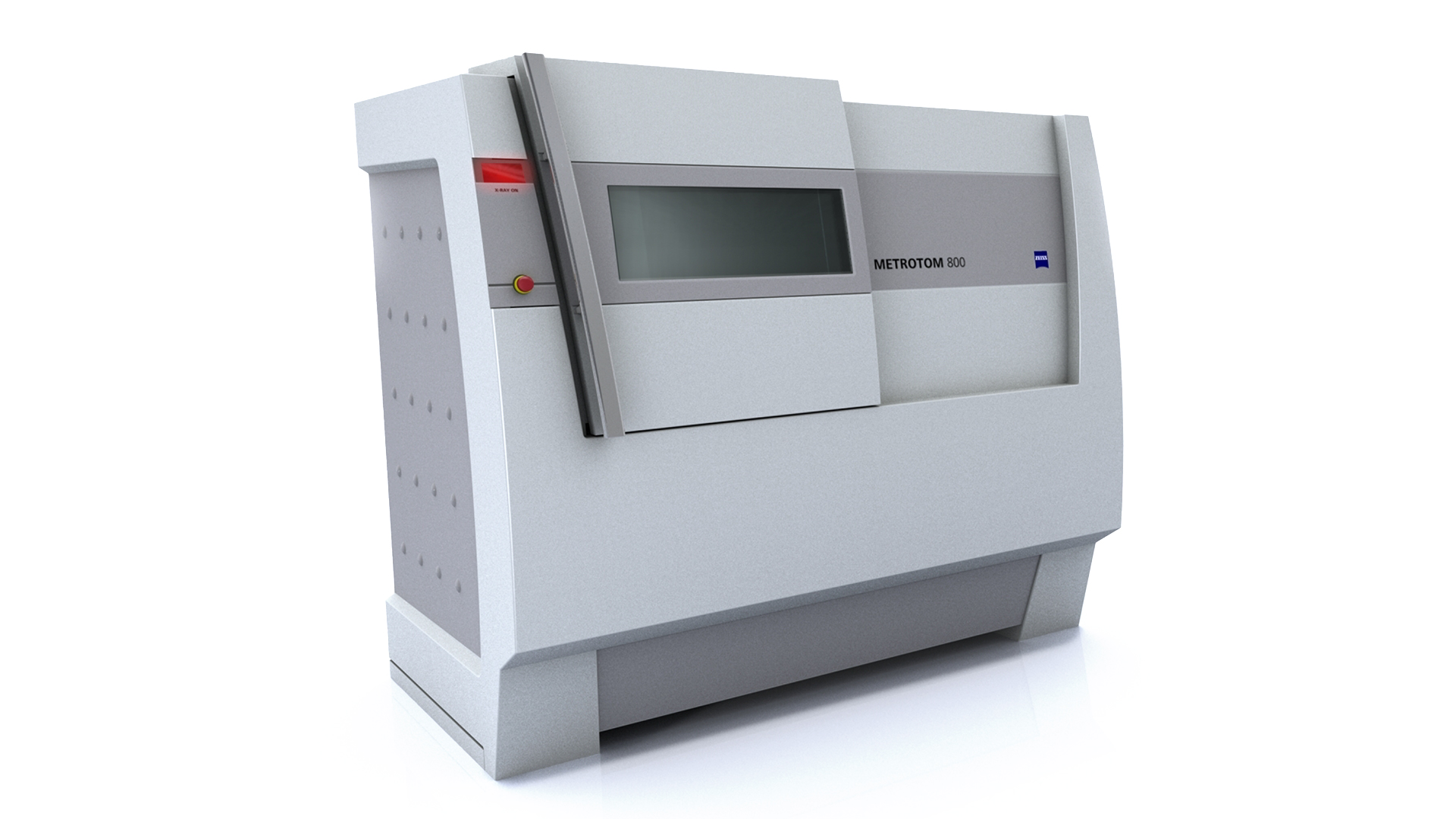

ZEISS METROTOM 800 130 kV

Ovaj CT sistem za metrologiju odlikuje se kompaktnim dizajnom i pogodan je za merenje srednjih plastičnih delova visoke tačnosti.

Tehnički podaci

Karakteristika

Izvor rendgenskih zraka	225 kV
Detektor rendgenskih zraka	Rezolucija: 3008 × 2512 piksela
Merno područje	d: 240 mm h: 400 mm
Veličina voksela	2 µm–80 µm
Dimenzija	V. 2210 mm Š. 2200 mm D. 1230 mm
Težina	4800 kg
Polje primene	Prva inspekcija artikla, korekcija alata, inspekcija tokom proizvodnje
Karakteristike inspekcije	Unutrašnje strukture, debljina zida, defekti materijala, pore i skupljanje
Zadaci merenja	GD&T analiza, poređenje nominalnih i stvarnih vrednosti, analiza sastava
