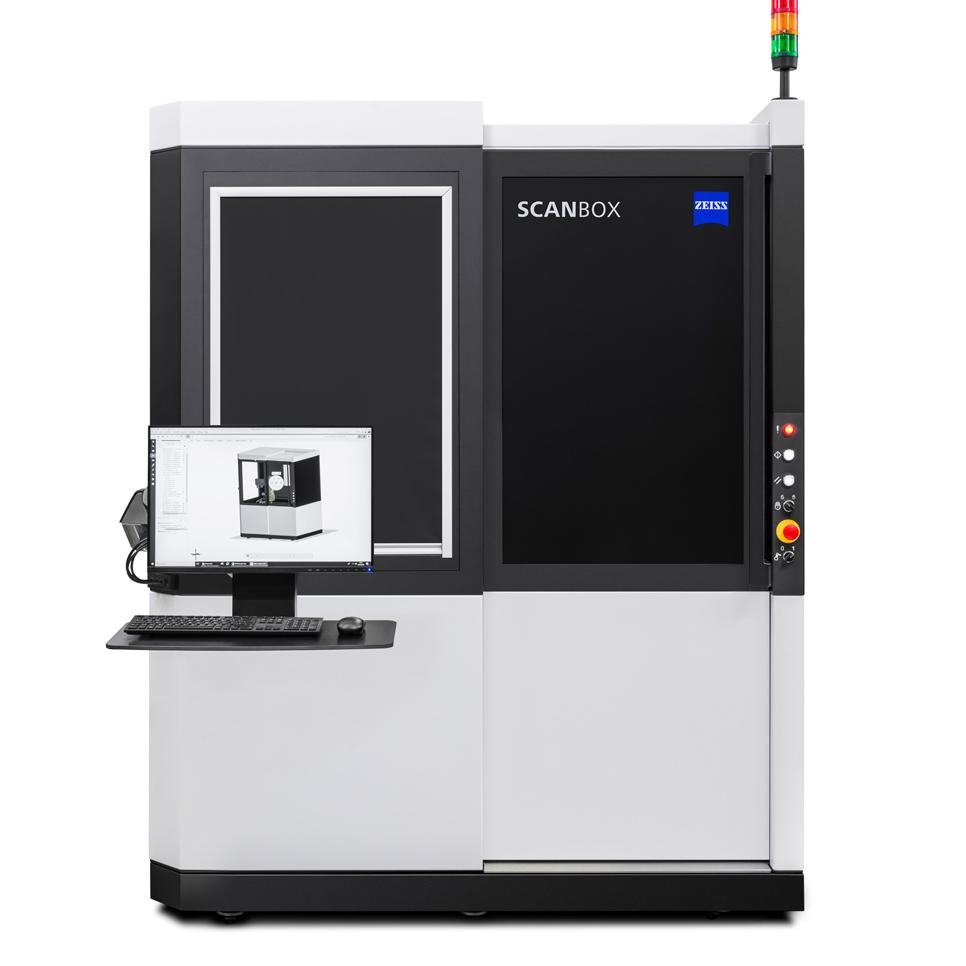

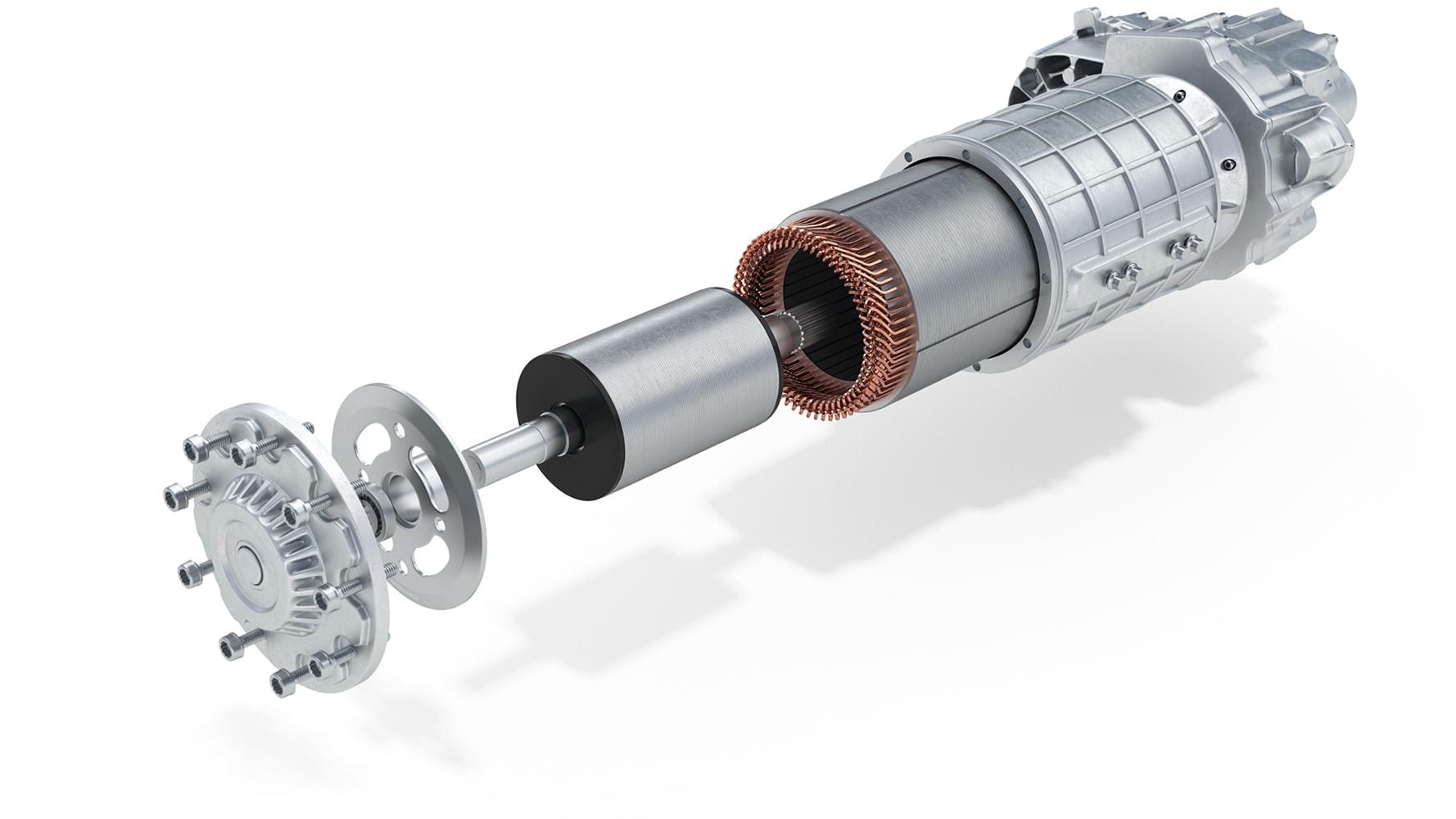

ZEISS ScanBox 4105 za elektromotore

Efikasna kontrola kvaliteta u proizvodnji statora

ZEISS ScanBox 4105 za eMotore je specijalizovan za vrlo brzu i preciznu inspekciju i digitalizaciju bakarnih ukosnica i statora. Potpuna automatizovana inspekcija celih statora, uključujući i pojedinačne ili višestruke bakarne ukosnice, koja može biti izvršena u veoma kratkom vremenskom roku. Prikupljeni 3D izmerni podaci se vizualizuju i analiziraju pomoću ZEISS INSPECT, izuzetno efikasnog softvera za inspekciju.

Kompaktan dizajn sa malim dimenzijama osnove
Precizni, celokupni 3D podaci sa visokom rezolucijom detalja
Jednostavno upravljanje operacijama pritiskom na dugme

Automatizovana inspekcija i digitalizacija bakarnih ukosnica i statora

Standardizovana merna mašina ZEISS ScanBox 4105 za eMotore nudi sveobuhvatno rešenje: Programiranje, automatizovanu digitalizaciju i izveštavanje. ZEISS ScanBox 4105 za eMotore sistem je jednostavan za korišćenje zahvaljujući intuitivnom korisničkom interfejsu i virtuelnoj mernoj sobi (VMR), koja služi kao centralni softver za kontrolu i planiranje merenja.

Optička 3D merna tehnologija: brzi, precizni i reproduktivni rezultati merenja

Senzor ATOS Q za eMotore je integrisan u automatizovani ZEISS ScanBox 4105 za eMotore. Senzor u vrlo kratkom vremenskom periodu prikuplja detaljne informacije o kvalitetu, što predstavlja pouzdanu osnovu za njihovu kalkulaciju. ATOS Q za eMotore koristi nekontaktnu projekciju fringa i omogućava prikupljanje detaljnih i ponovljivih izmernih podataka, čak i za strukture osetljive na dodir.

Potpuna površinska digitalizacija

ZEISS ScanBox 4105 za eMotore je specijalizovan za automatizovano skeniranje pojedinačnih ili višestrukih bakarnih ukosnica, kao i celih statora. Nije potrebna prethodna površinska obrada.

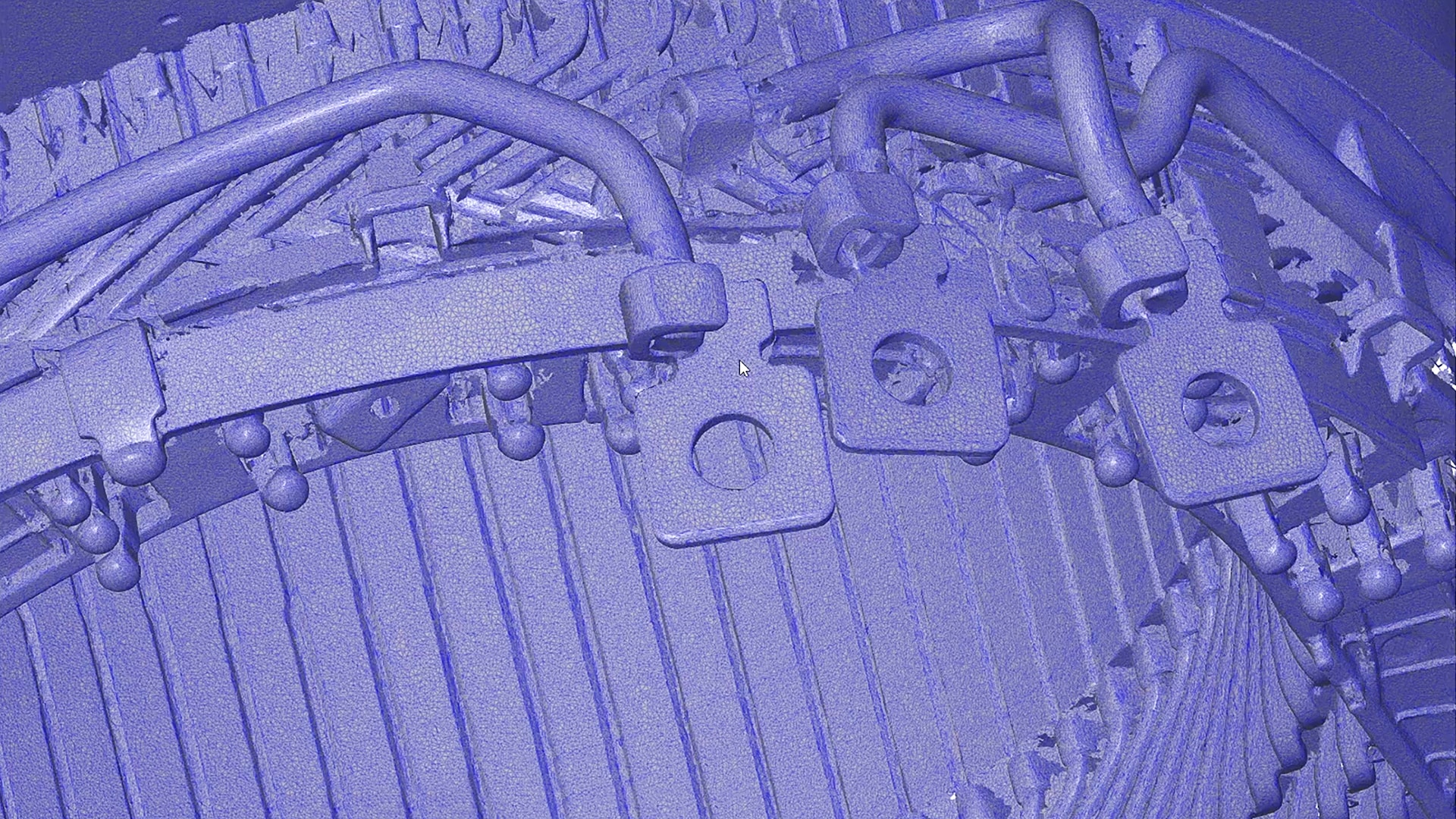

Digitalni geometrijski duplikat

U softveru se na osnovu 3D koordinata distribuiranih unutar širokog prostornog opsega generiše kompletan geometrijski digitalni duplikat. Ovim se omogućava brza i pouzdana identifikacija odstupanja i defekata u geometriji komponenti u odnosu na CAD model.

Lako rukovanje

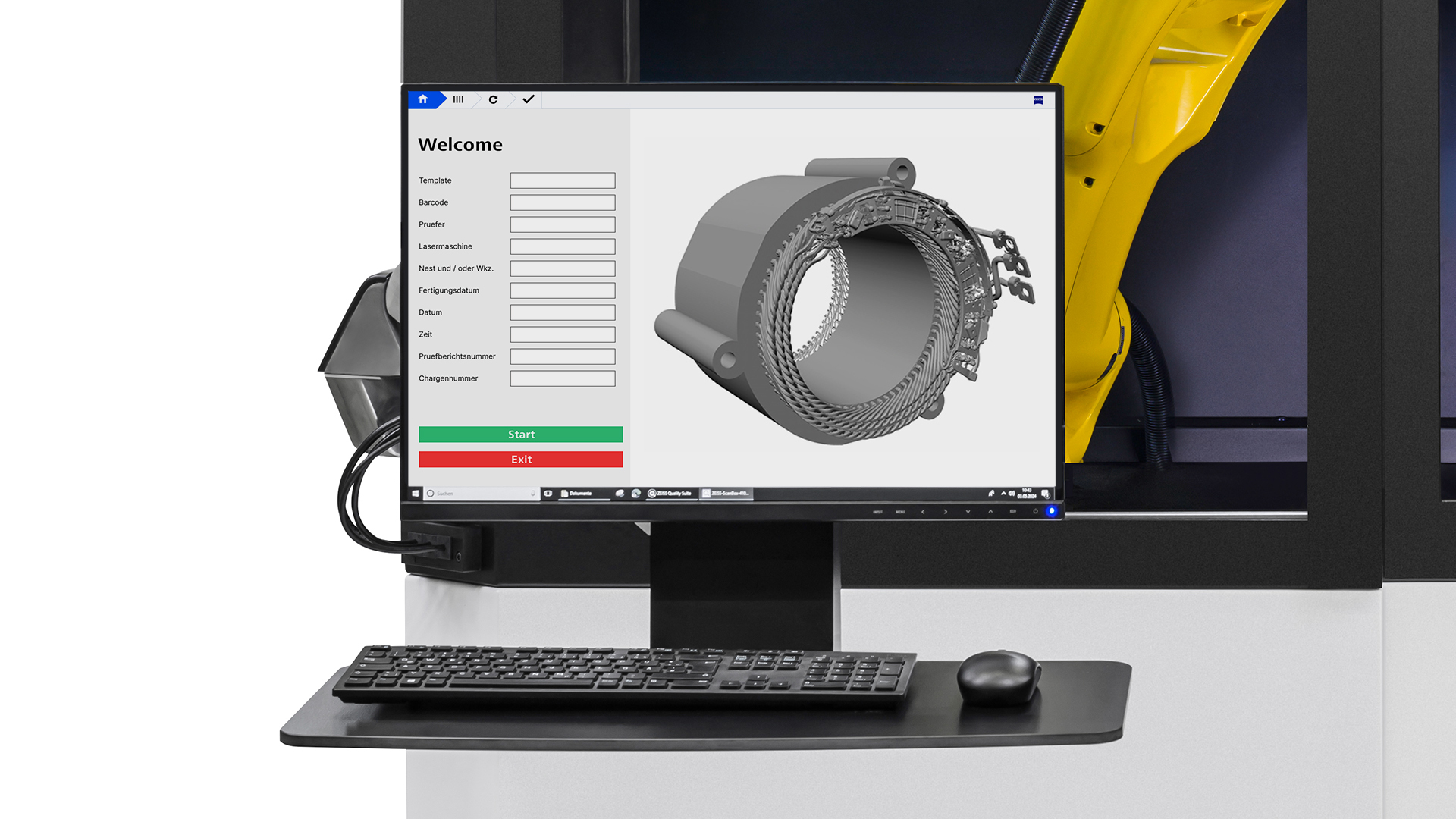

ZEISS ScanBox 4105 za eMotore se programira i kontroliše pomoću korisničkog interfejsa u softveru – Kiosk interfejsa. Postavite komponentu, izaberite merni program i započnite proces pritiskom na dugme Start.

ZEISS INSPECT za ceo radni proces

Upravljanje mernim sistemom ZEISS ScanBox 4105 za e-motore se vrši putem softvera za inspekciju unutar platforme ZEISS Quality Suite: od prikupljanja podataka do inspekcije i izveštavanja. Radni proces merenja može obuhvatati i jednostavne i složene inspekcijske zadatke, od pojedinačnih merenja do praćenja u serijskoj proizvodnji. Sekvence merenja i inspekcije izvršavaju se putem intuitivnog korisničkog interfejsa, Kiosk interfejsa i virtuelne merne sobe (VMR). Tipične analize za kontrolu kvaliteta uskosnica obuhvataju oblik, ugao i pozicione tolerancije, kao i tačke savijanja, radijuse i dužine nogu.

Virtuelna Merna Soba

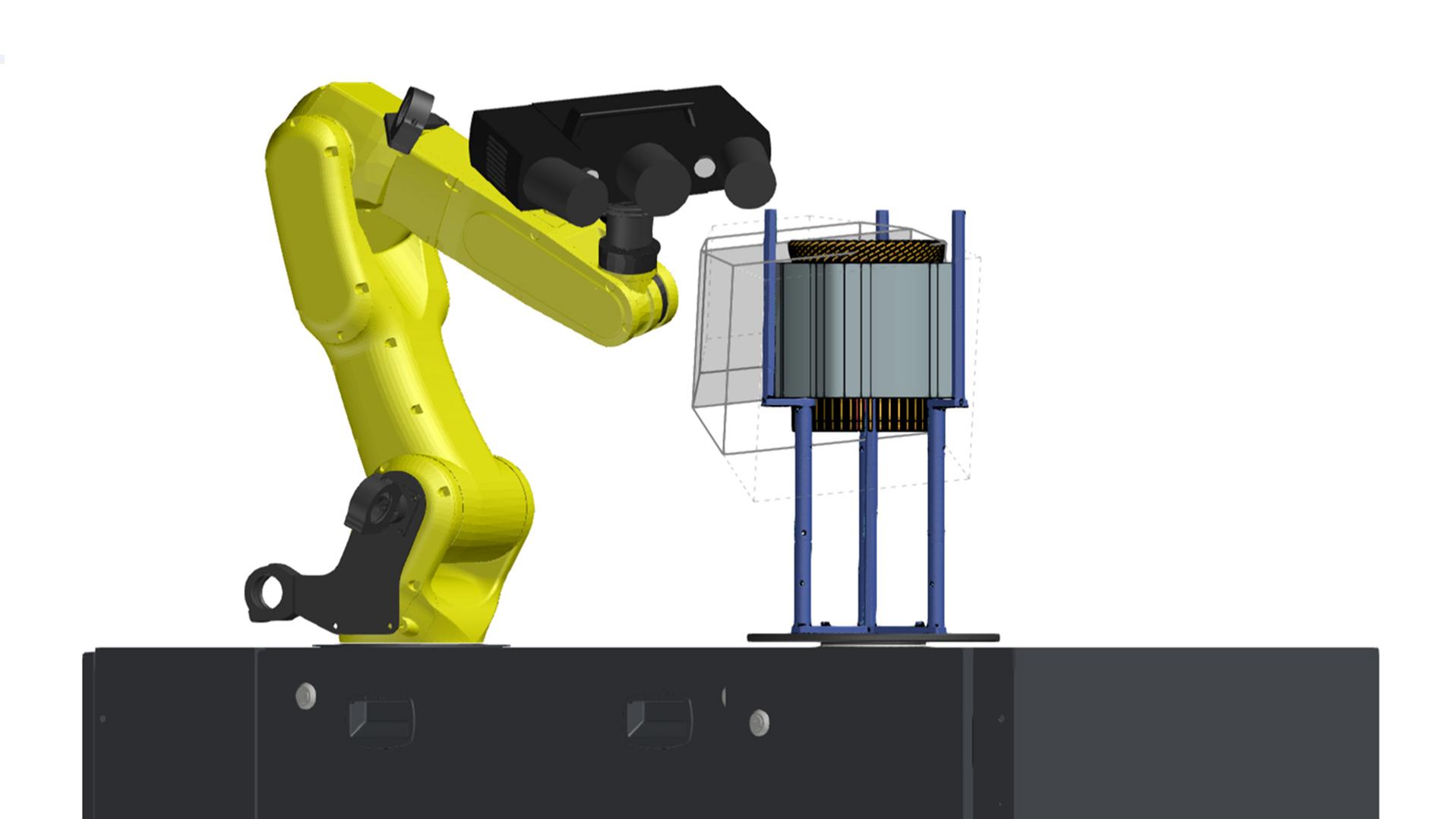

Virtualna merna soba (VMR) se otvara u ZEISS INSPECT softveru. Sadrži funkcionalni prikaz stvarnog ZEISS ScanBox 4105 mernog sistema za e-motore, uključujući programiranje robota i kinematiku robotskih putanja. Funkcija Smart Teach se koristi za definisanje pozicija senzora koje treba ispitati, a softver ih zatim automatski procenjuje i optimizuje. Sve pozicije specificirane u planu merenja se mogu sukcesivno preći i uporediti sa prethodno unesenim CAD podacima ili referentnim modelom kreiranim offline.

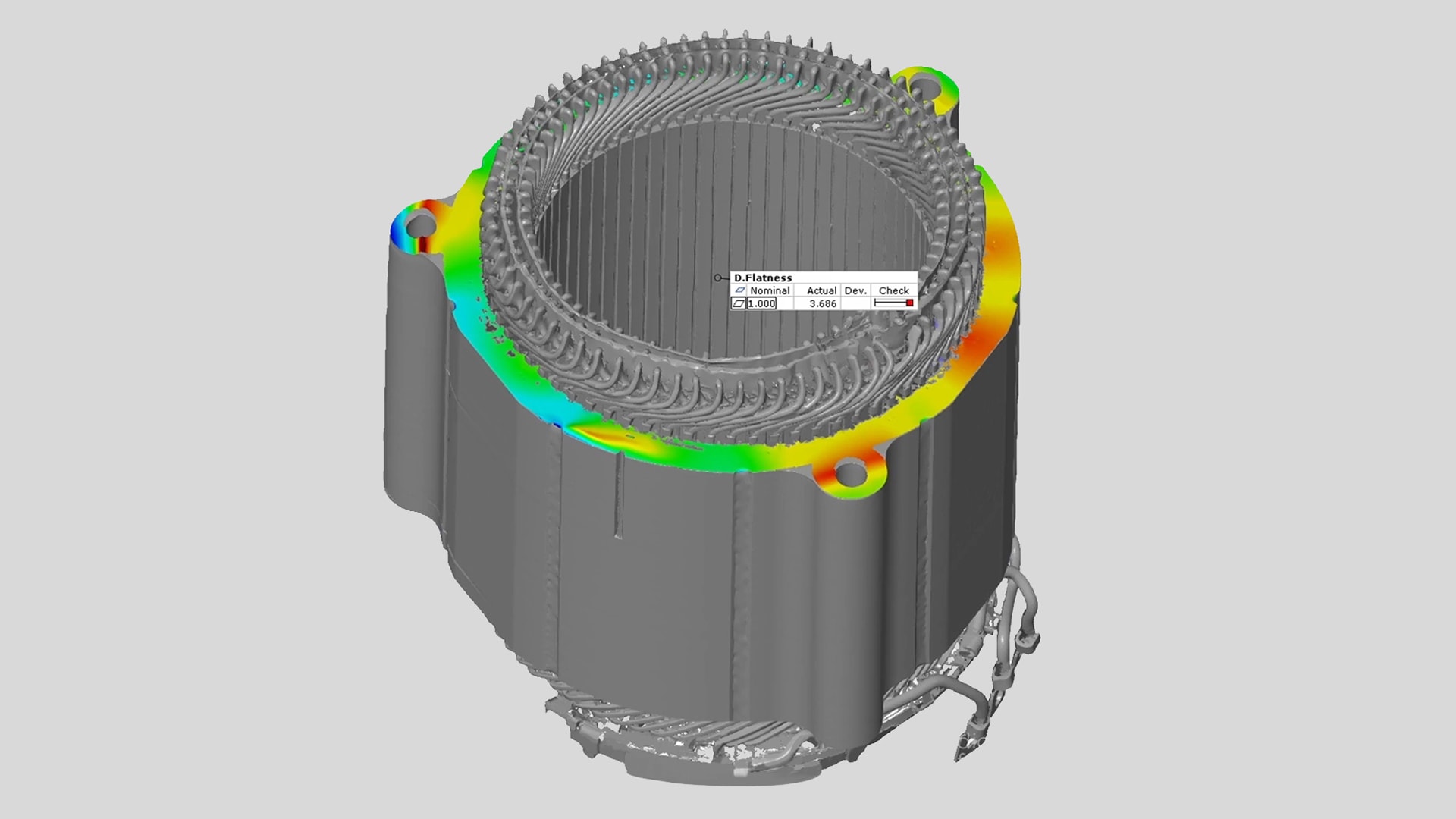

Inspekcija ukosnica i statora

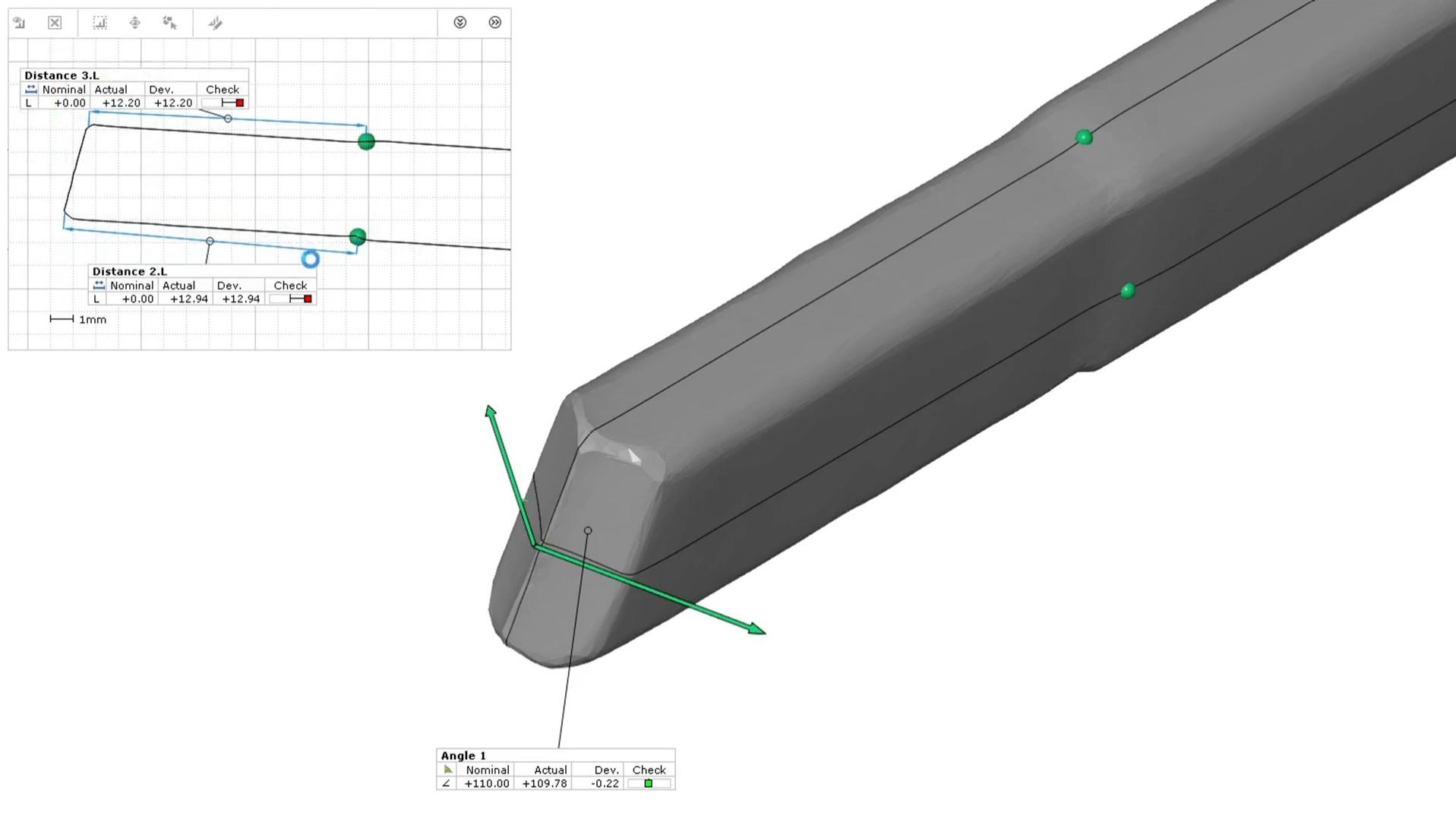

Kada je digitalni geometrijski duplikat kreiran, stvarni podaci se mogu uporediti sa nominalnim vrednostima iz CAD modela. U tu svrhu, dva skupa podataka se registruju jedan u odnosu na drugi, na primer preko unutrašnjeg cilindra pakovanja lima, lica, ureza ili spojnog otvora. Upoređivanje površina se može koristiti za proveru različitih kriterijuma kvaliteta. Dok inspekcija statora uključuje proveru pukotina, deformacija kaveza za namotavanje ili tačaka povezivanja, odstupanja, pomeranja i okruglosti unutrašnjeg cilindra, fokus inspekcije bakarnih ukosnica je na karakteristikama kao što su deformacije na krajevima bakarnih ukosnica ili procesu savijanja ipresavijanja.

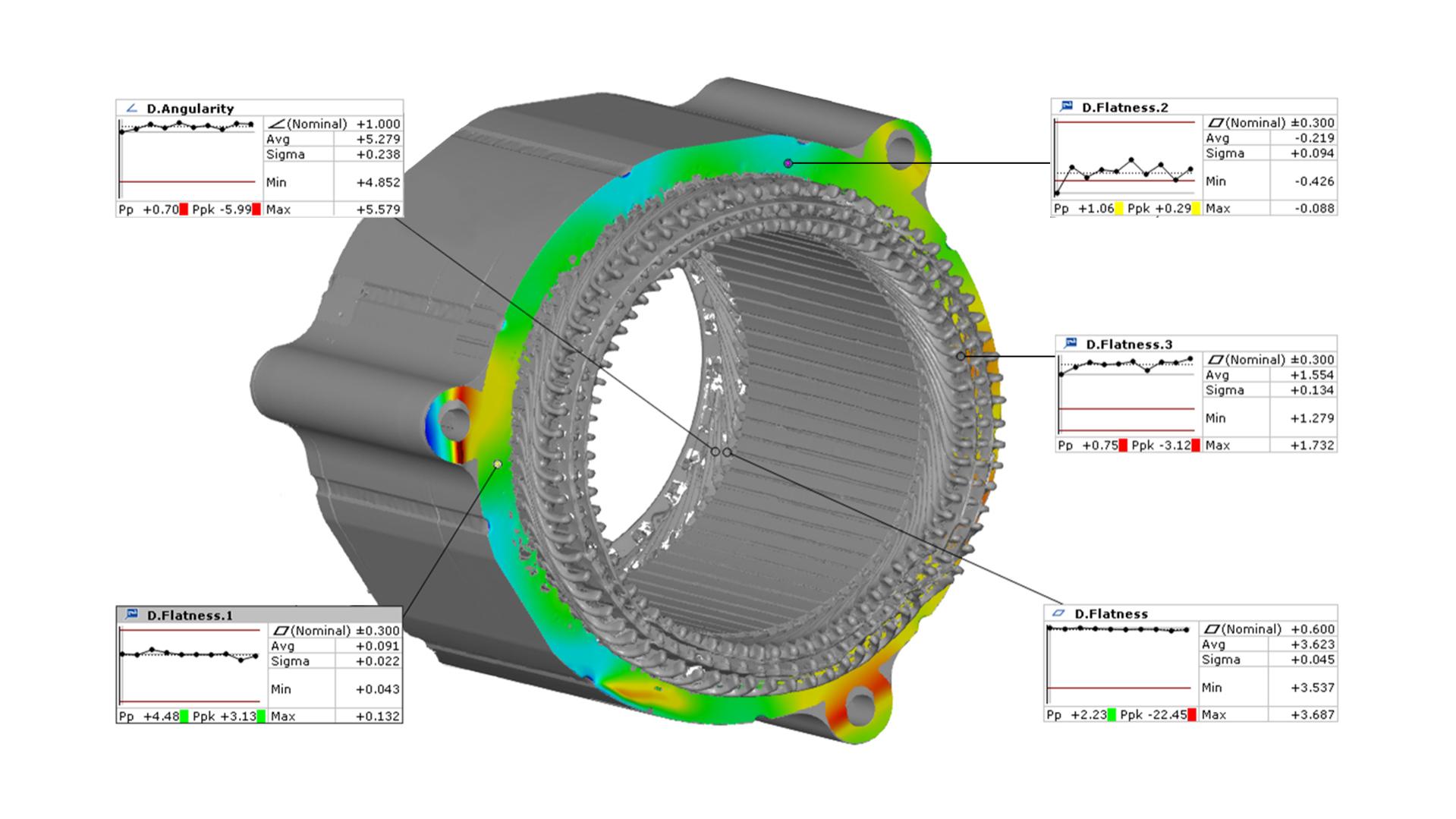

Analiza trendova

Primenom automatske analize trendova, odstupanja u odnosu na idealni model mogu biti detektovana već u ranoj fazi. Kontinuiranim merenjima se omogućava brza detekcija promena u prethodnim fazama proizvodnje. Iz ovih podataka se mogu utvrditi potrebna prilagođavanja koja mogu biti primenjena u prethodnim fazama proizvodnje.

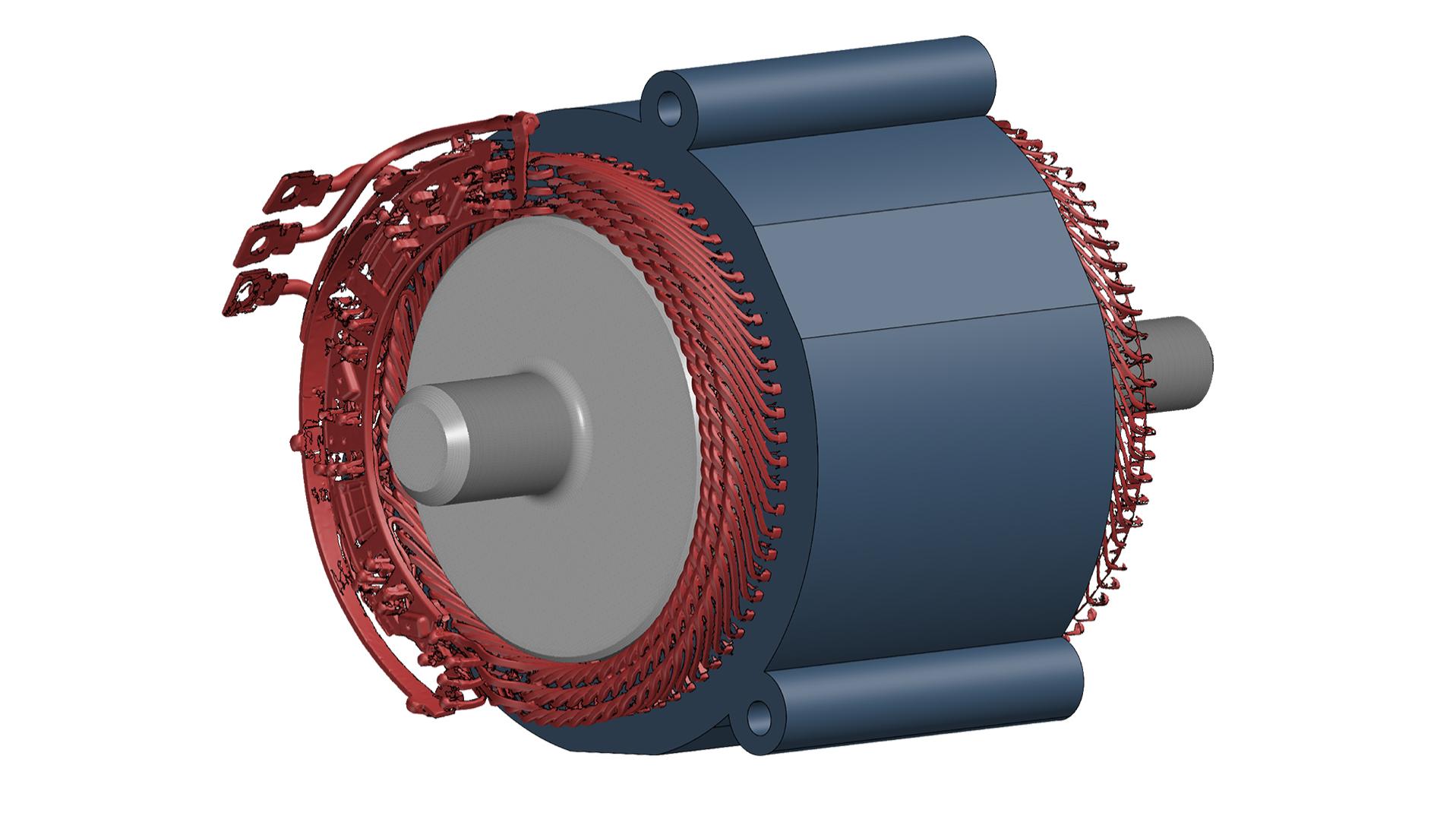

Digitalna montaža

Precizno poravnanje statora i rotora je ključno za pravilan rad električnog motora. Ovo se može unapred simulirati i proveriti pomoću digitalne montaže. Cilj je procena tačnosti uklapanja komponenti.

Tehničke informacije

	ZEISS ScanBox 4105 za elektromotore
Dimenzije	1700 × 1200 × 2420 mm
Napajanje	Standard, 100–240 V (jednofazna, 16 A)
Maks. veličina dela	Ø 500 mm
Maks. težina dela	100 kg
Ulaz	Klizna vrata sa sigurnosnom bravom
Širina otvora	680 mm
Montaža ili fiksiranje na podnu površinu	Nije potrebno, mobilno
Koncept postavljanja	Ručno, kran
Kompatibilnost senzora	ATOS Q za elektromotore

Jedinstvena interakcija optičke 3D i taktilne merne tehnologije

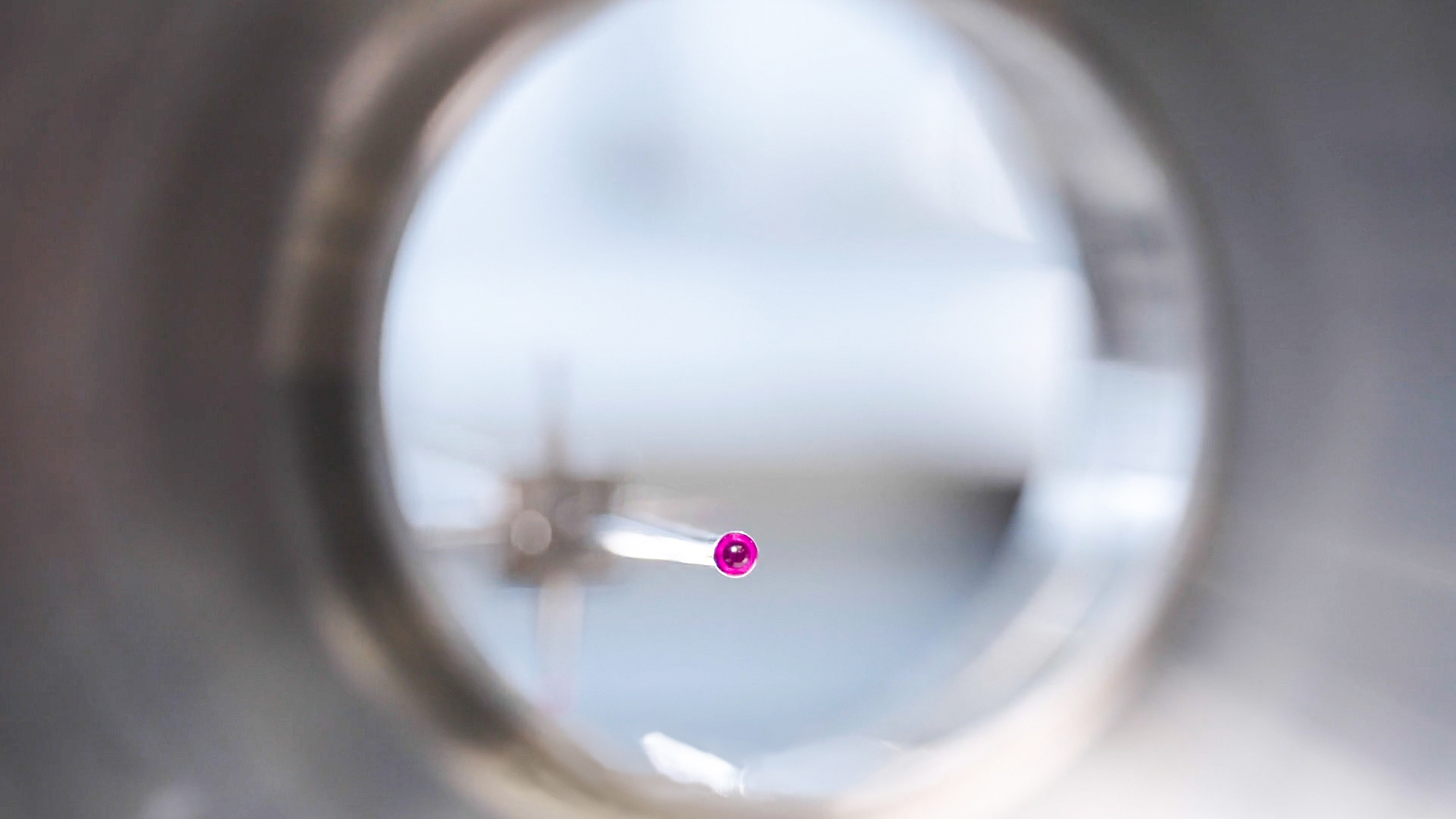

ZEISS PRISMO je idealan dodatak ZEISS ScanBox 4105 mernom sistemu za eMotore u metrološkoj inspekciji električnih motora. Ova koordinatna merna mašina je optimalno prilagođena za merenje vrlo strogih tolerancija i obezbeđuje pouzdane izmerne podatke, čak i za teško dostupne karakteristike.

ZEISS eMobility rešenja

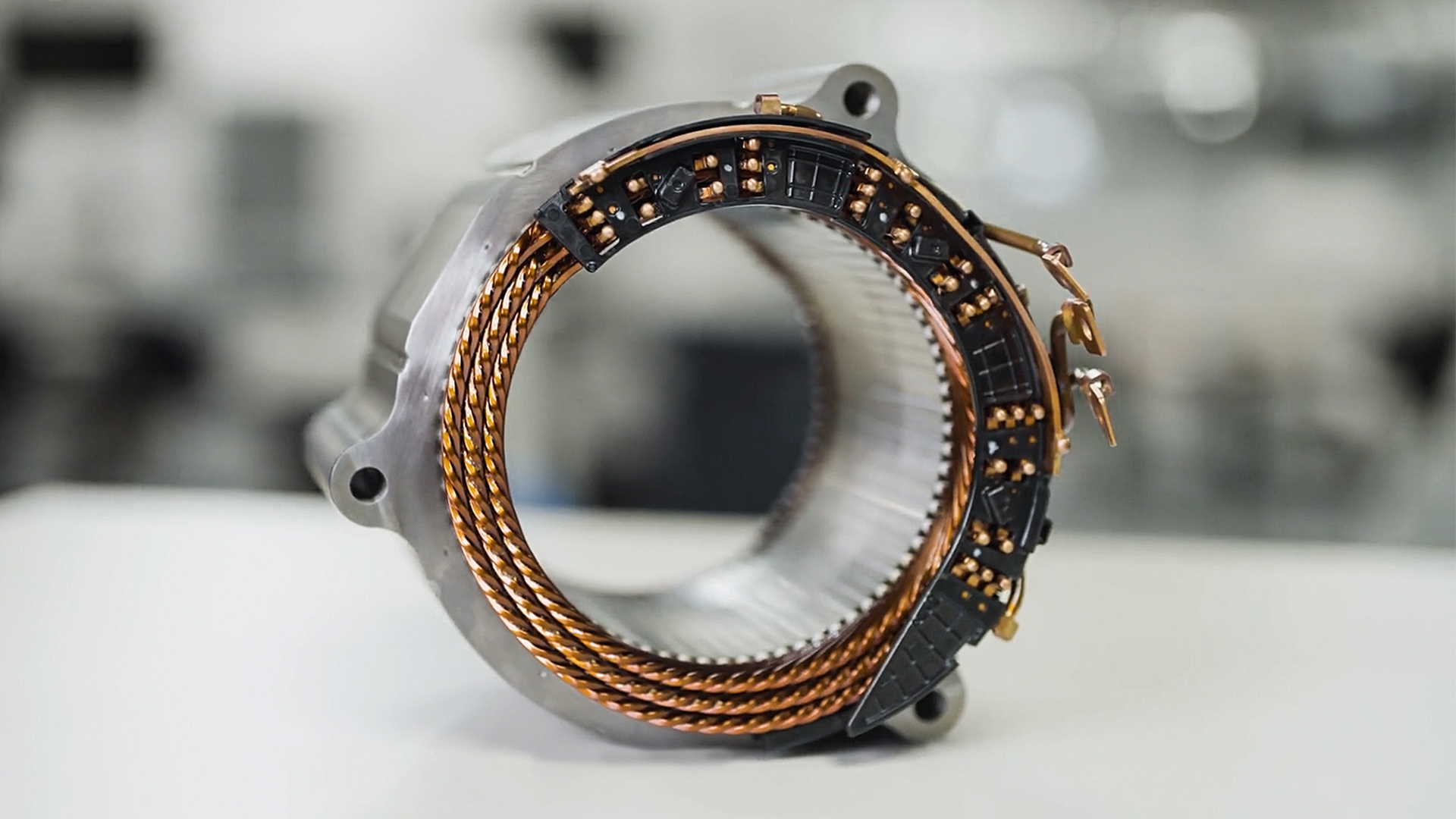

Od softvera do tehničke implementacije – sve iz jednog izvora: Integracija optičke 3D metrologije i visoko preciznih taktilnih sistema predstavlja idealno rešenje za kontrolu pouzdanosti procesa u proizvodnji i montaži statora i bakarnih ukosnica za električne motore.

Saznajte više

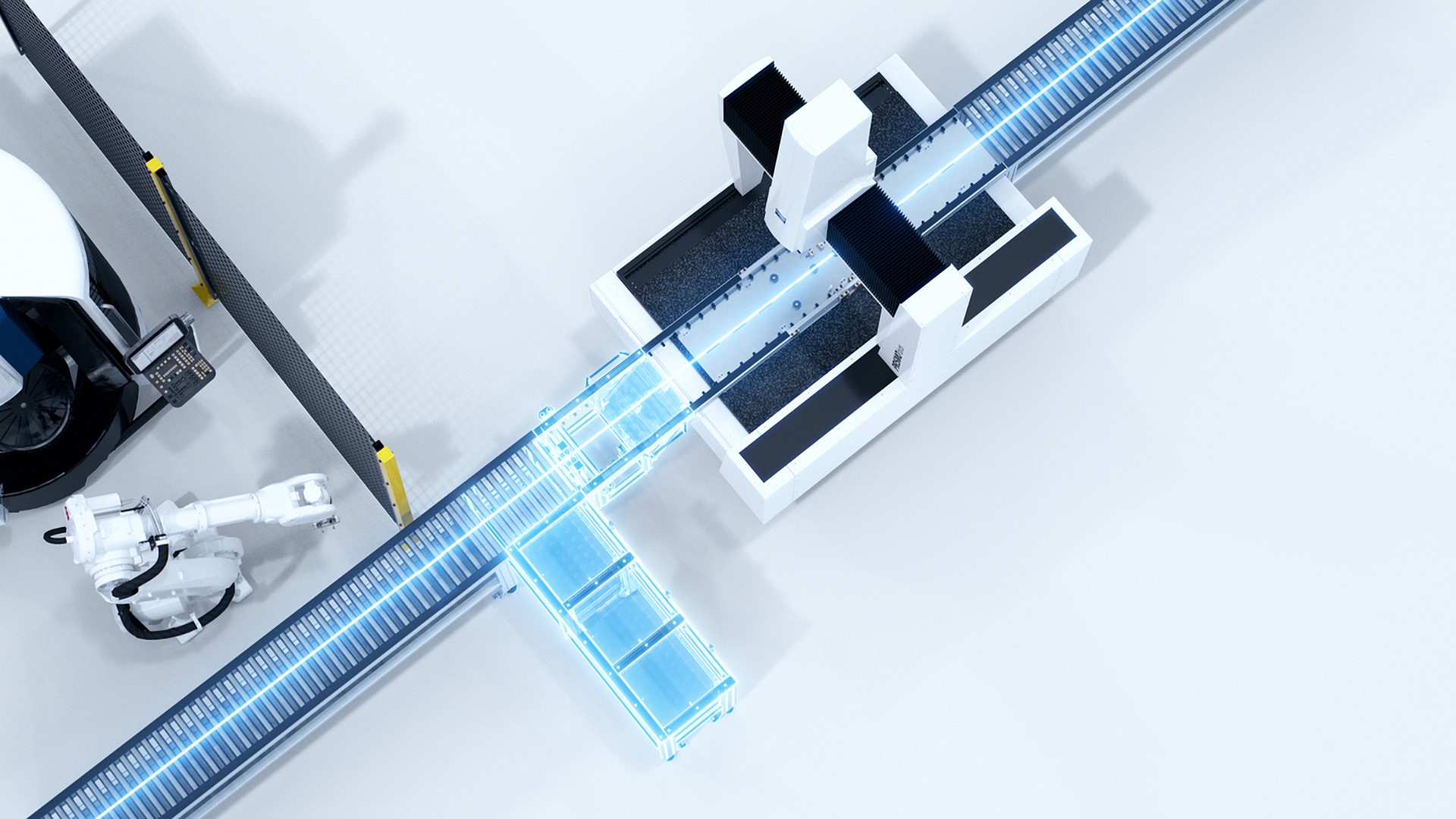

Automatizacija uz ZEISS Integration Series

ZEISS sistemi za postavljanje i utovar optimizuju tok delova i vreme rada u celokupnom procesu merenja. Ovo se takođe odnosi na kombinaciju optičke 3D metrologije i taktilne metrologije – kako u mernoj sobi, tako i na samoj ili direktno u proizvodnoj liniji.

Saznajte više

Sve na jednom mestu za vaš projekat eMobilnosti

Poverite svoj individualni projekat ZEISS-u i konsultujte se s našim stručnjacima za novoenergetska Vozila. Oslonite se na naše bogato iskustvo u implementaciji lokalnih i globalnih projekata i na našu stručnost u industrijskoj mernoj tehnici. Vaš lokalni partner pruža vam podršku u svim fazama, od planiranja i implementacije do postprodajnih usluga.

Saznajte više
