ZEISS SPECTRUM: Neprevaziđene performanse i fleksibilnost u svojoj klasi.

Otkrijte ZEISS SPECTRUM porodicu

ZEISS SPECTRUM porodica je jedinstvena u svojoj klasi. Portalne koordinatne merne mašine pružaju vrhunsku tačnost i veliku fleksibilnost u izboru senzora. Iskoristite prednosti napredne tehnologije, efikasnih procesa, opcionog aktivnog skeniranja i visoko preciznih rezultata merenja za različite delove i aplikacije. Pored pouzdanih kontaktnih merenja, koordinatne merne mašine ZEISS SPECTRUM omogućavaju i optičko skeniranje zahvaljujući kompatibilnosti sa našim novim laserskim skenerom ZEISS LineScan One. Optičko skeniranje je ključna funkcija ovog sistema, nudeći izuzetnu ravnotežu između cene i performansi.

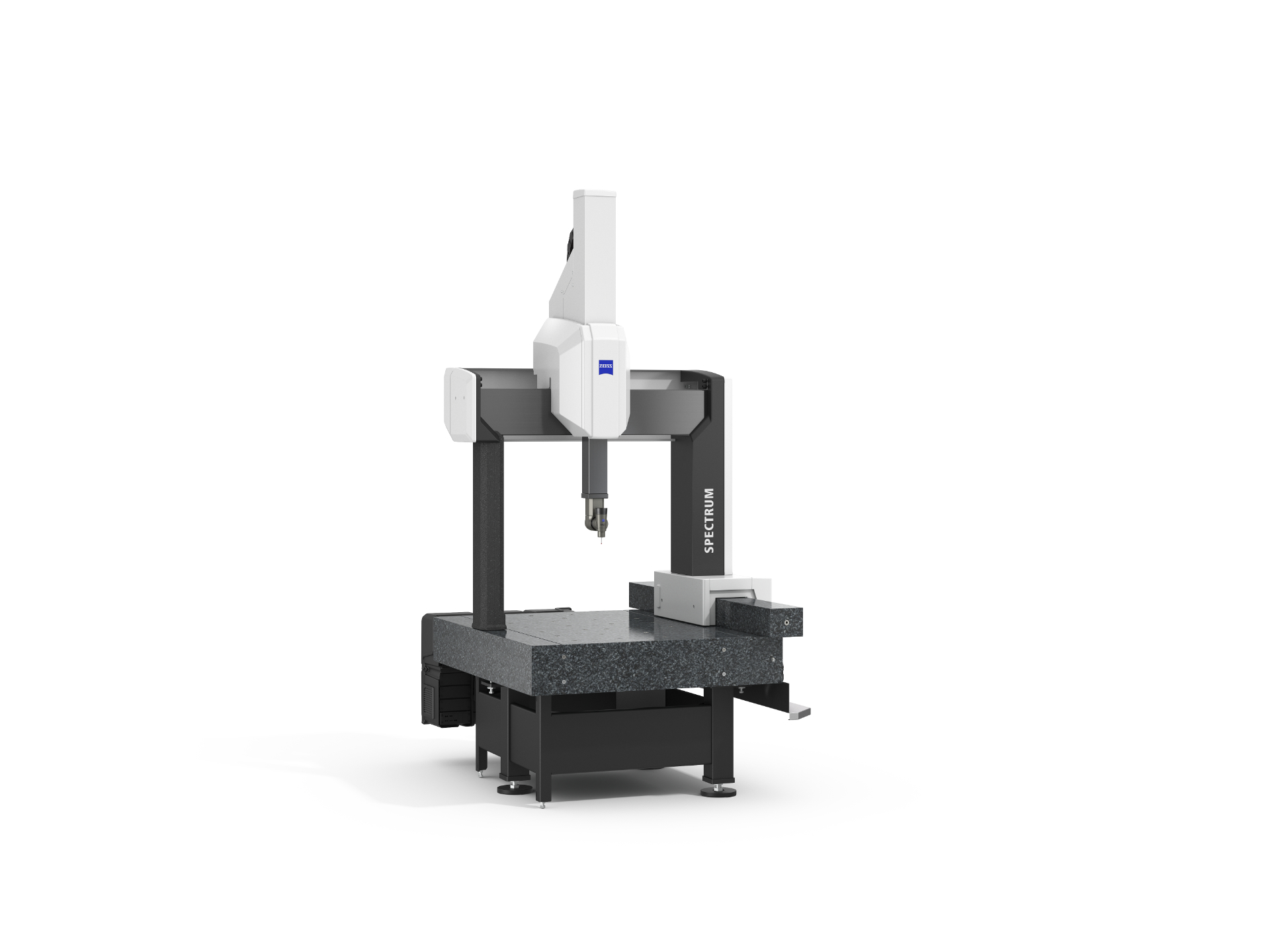

ZEISS SPECTRUM

Kontaktno i optičko skeniranje

Novi ZEISS SPECTRUM nudi kontaktno skeniranje pomoću različitih senzora, kao i optičko skeniranje pomoću LineScan One senzora. ZEISS SPECTRUM sada pruža veću tačnost i širi opseg merenja, uvećan za 200 mm.

Saznajte više

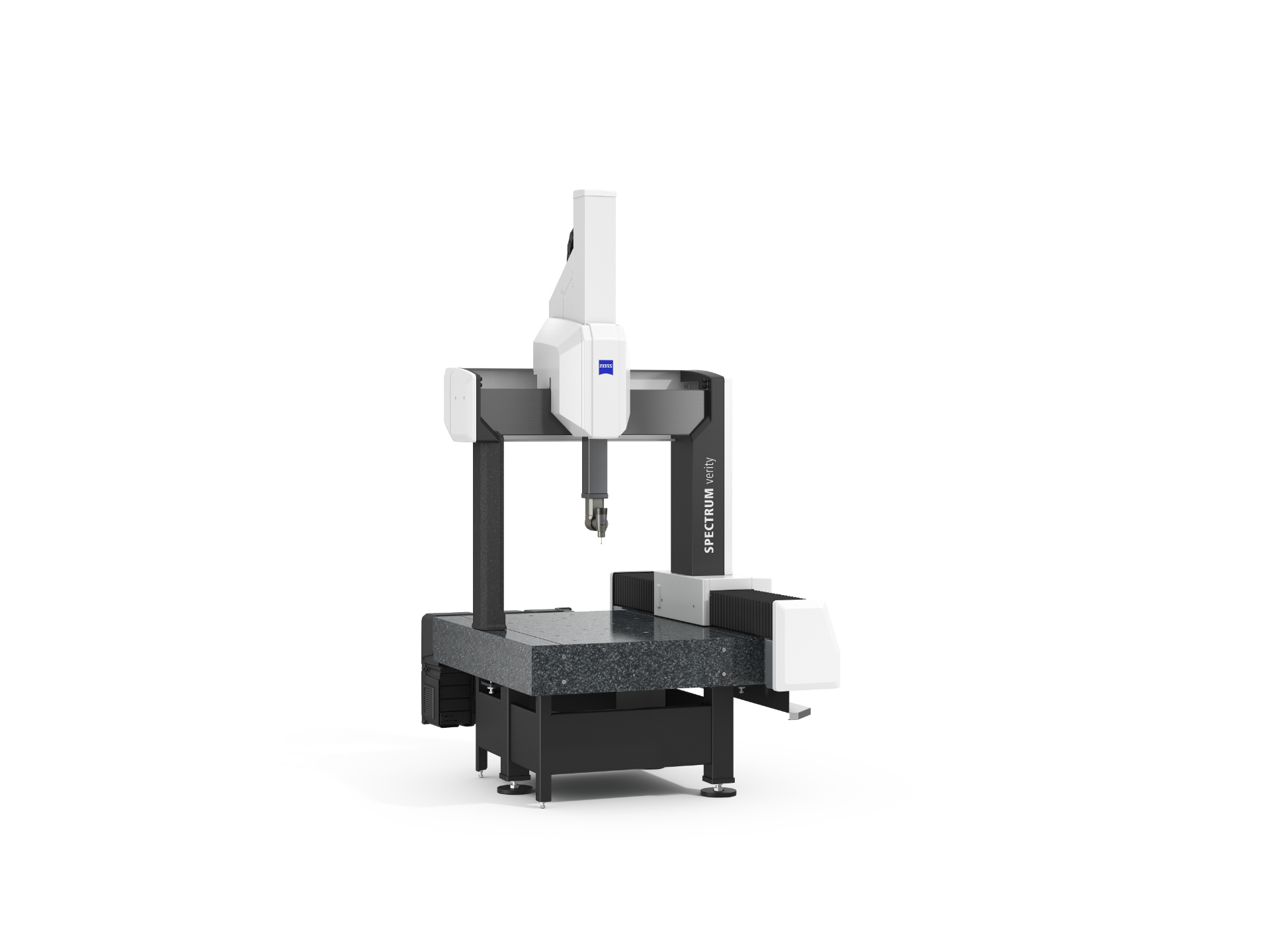

ZEISS SPECTRUM verity

Aktivno skeniranje pomoću ZEISS VAST XT Gold

ZEISS SPECTRUM verity donosi poboljšanu tačnost i veću fleksibilnost u izboru senzora, uz podršku za ZEISS VAST XT gold senzor. Sa ovim senzorom, ZEISS SPECTRUM verity omogućava aktivno skeniranje, što znači brzo i precizno skeniranje uz maksimalnu fleksibilnost.

Saznajte više

Prednosti

ZEISS SPECTRUM porodica pruža vrhunski odnos cene i performansi, uz rešenja skrojena prema vašim potrebama – bilo da vam je potrebno tačkasto merenje, skeniranje, RDS za kompleksne geometrije ili optičko merenje. Ovo doprinosi pojednostavljenju procesa donošenja relevantnih odluka u aplikacijama.

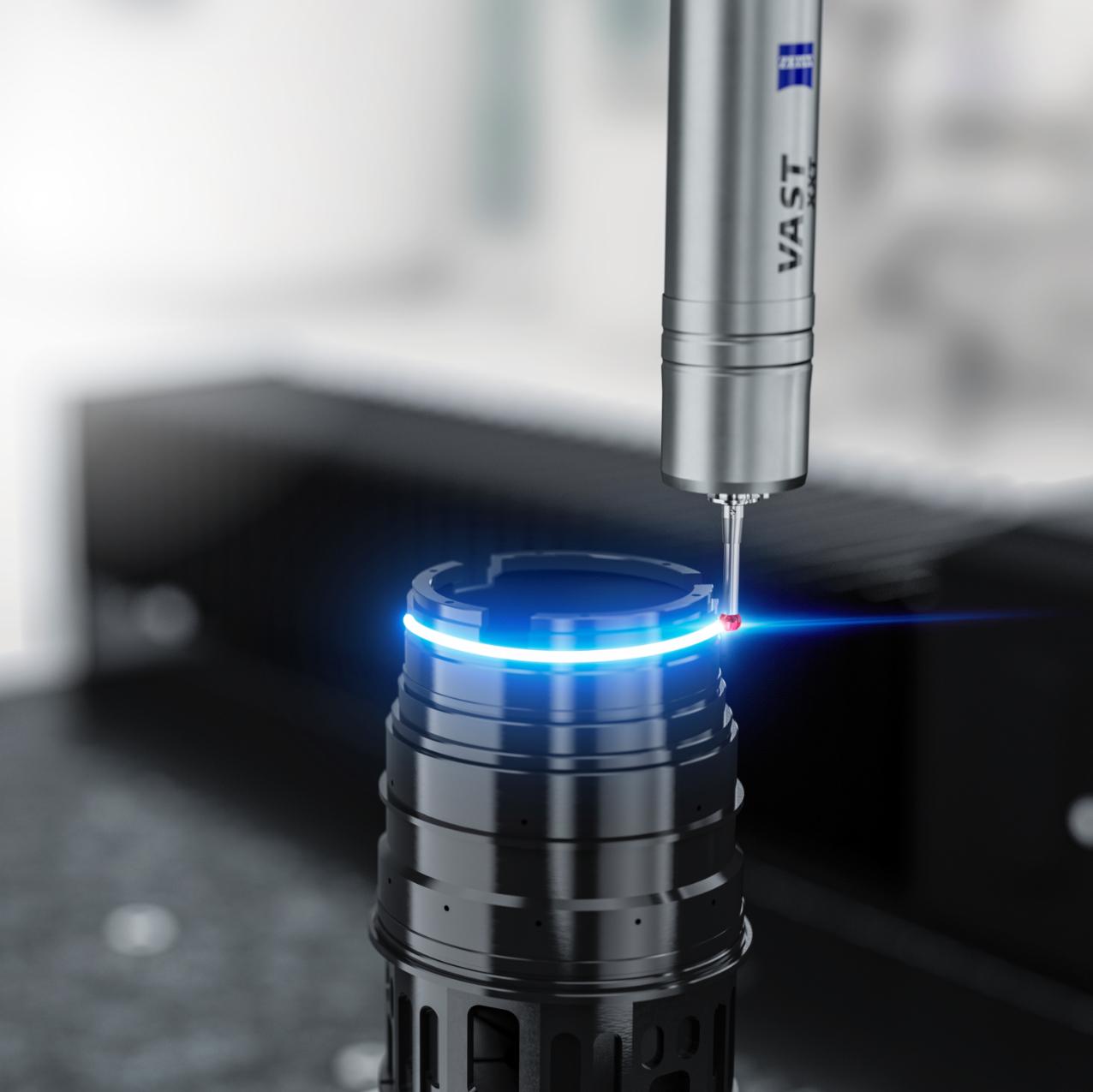

Tehnologija skeniranja kojoj možete verovati

ZEISS SPECTRUM pruža najviše performanse u svojoj klasi. Skeniranjem velikog broja tačaka eliminišu se greške karakteristične za tačkasta merenja i postiže se veća sigurnost rezultata.

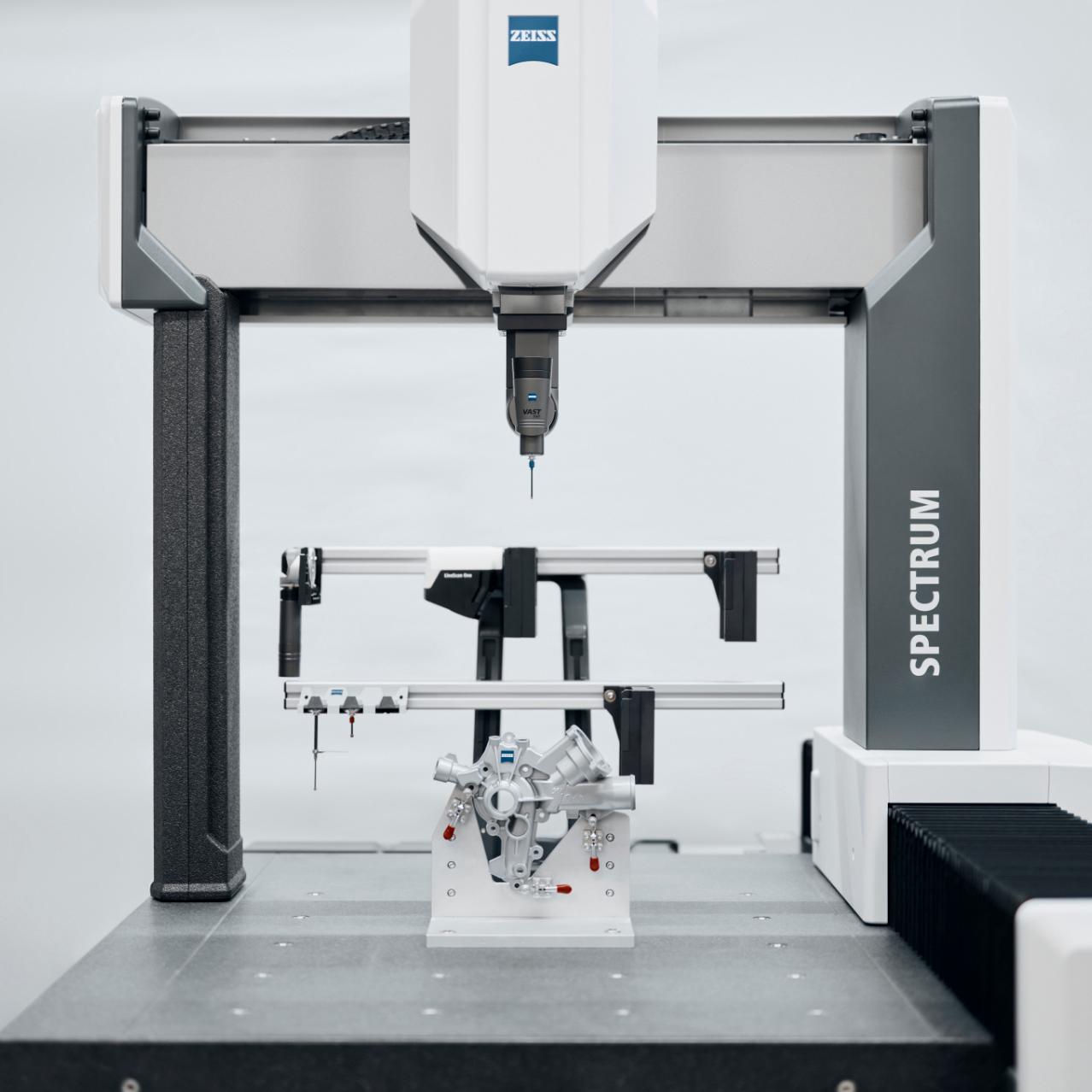

Kontaktno i optičko skeniranje

Sa novim laserskim skenerom LineScan One, ZEISS SPECTRUM nudi kontaktno i optičko skeniranje u okviru jednog sistema. Dualne mogućnosti skeniranja povećavaju efikasnost i odgovaraju sve većim zahtevima za merenje geometrijski složenih radnih komada.

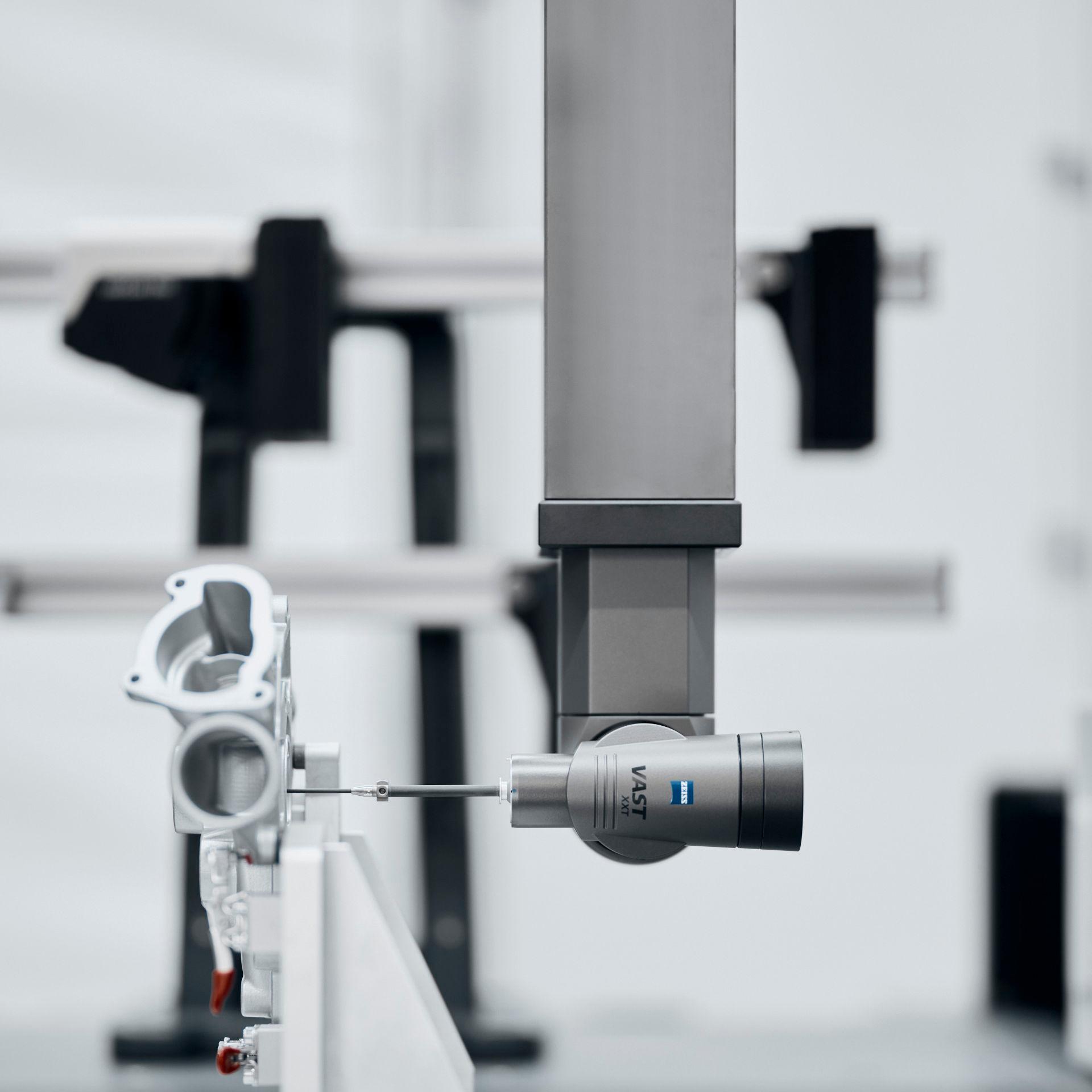

Pametne dimenzije i merni obim

Kompaktne dimenzije od 2,2 m² (zajedno sa kontrolnom jedinicom u obliku ranca) oslobađaju više prostora u mernoj prostoriji. Pored toga, kompaktan dizajn novog senzora štedi 30 % mernog prostora.

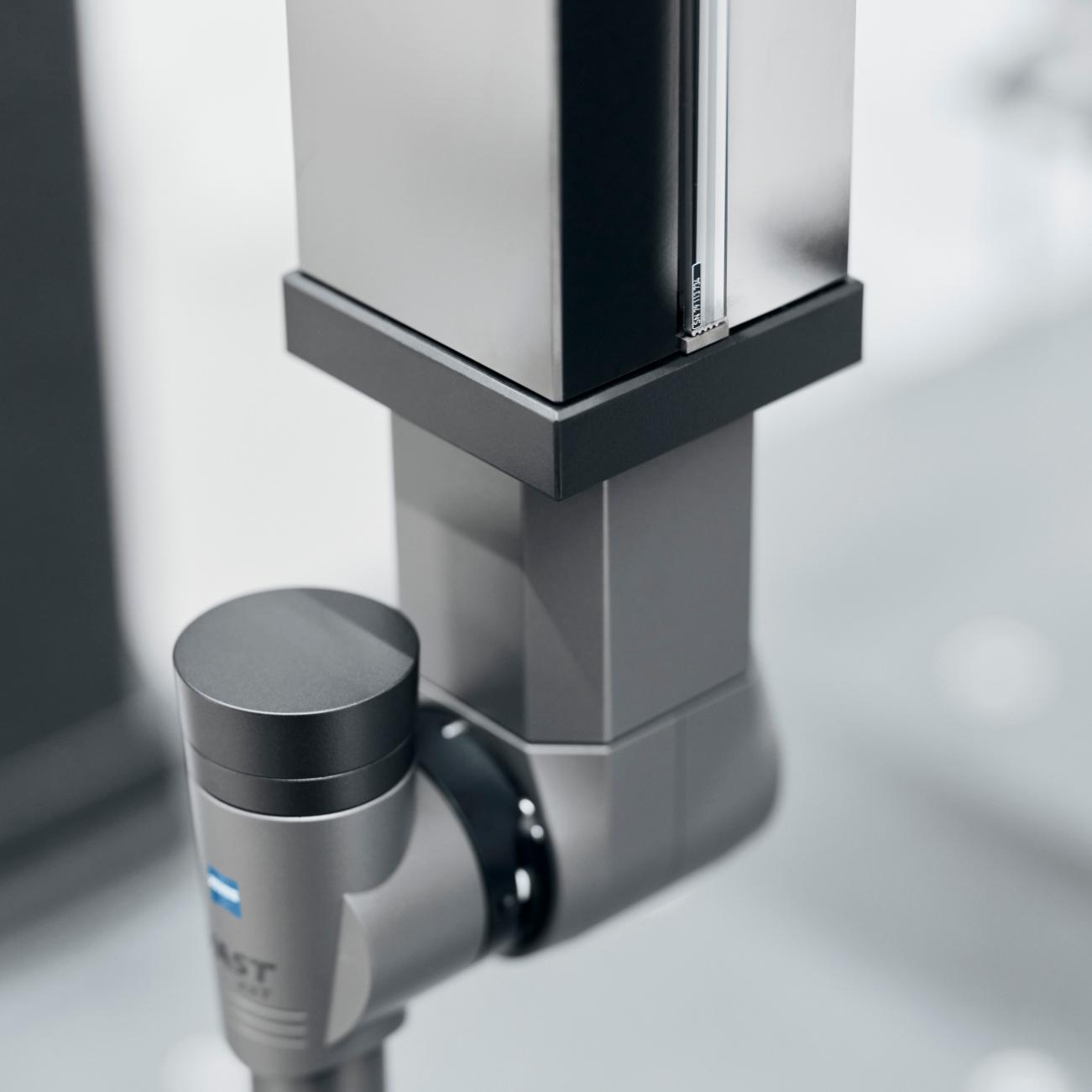

Stabilnost sistema i pouzdanost

ZEISS SPECTRUM je opremljen mernim skalama od staklokeramike, materijala sa izuzetno niskim koeficijentom termičkog širenja u širokom temperaturnom opsegu. Povećana čvrstoća osnovnog okvira, u kombinaciji sa tronožnom strukturom, garantuje optimalnu raspodelu opterećenja i otpornost na seizmičke uticaje.

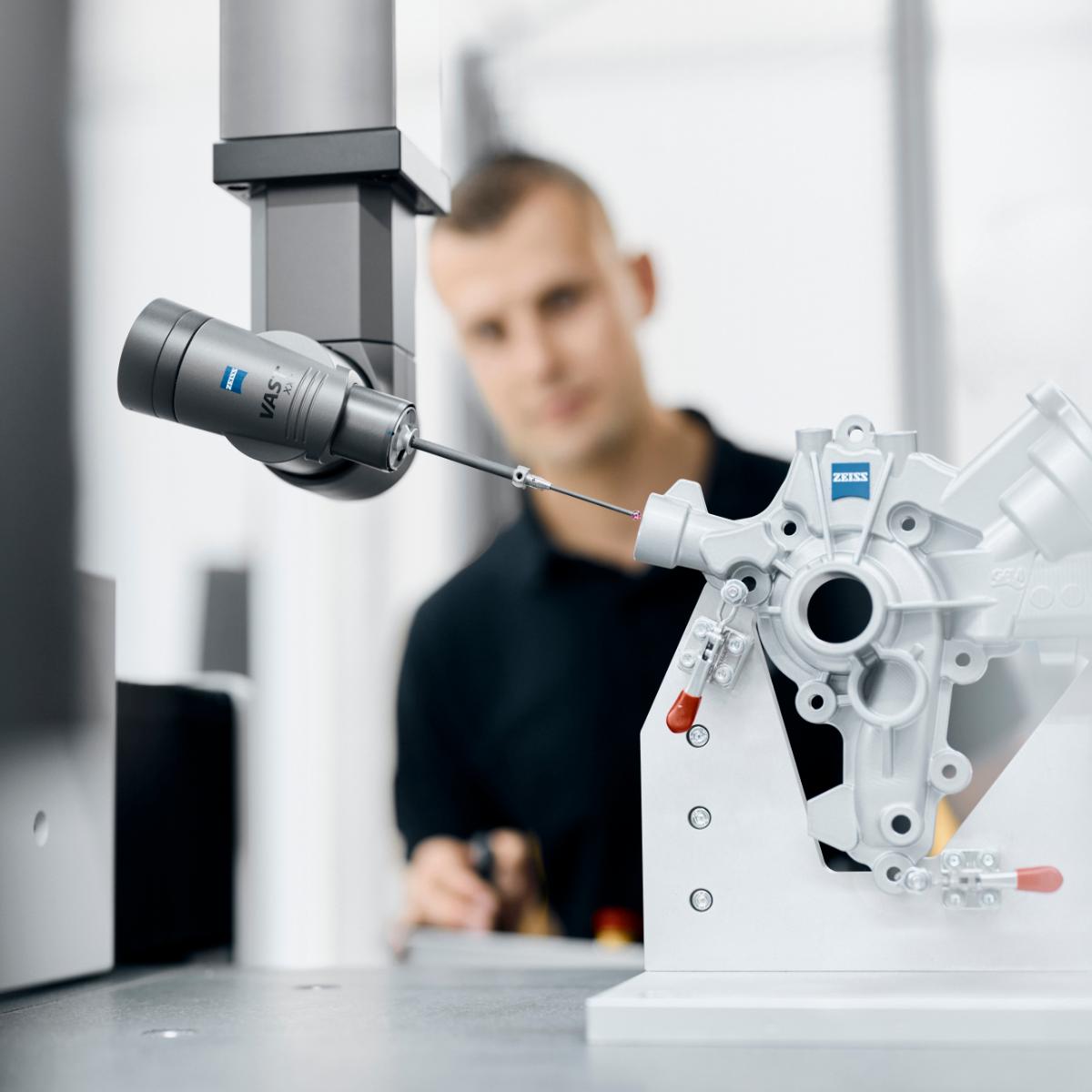

Fleksibilnost i efikasnost

ZEISS SPECTRUM omogućava 5.184 različitih pozicija, zahvaljujući koraku od 5° na A i B osama, dok ZEISS SPECTRUM verity sa korakom od 2,5° dostiže čak 20.736 mogućih pozicija. Uz CAA tehnologiju, vreme za punu kvalifikaciju iznosi samo 12 minuta.

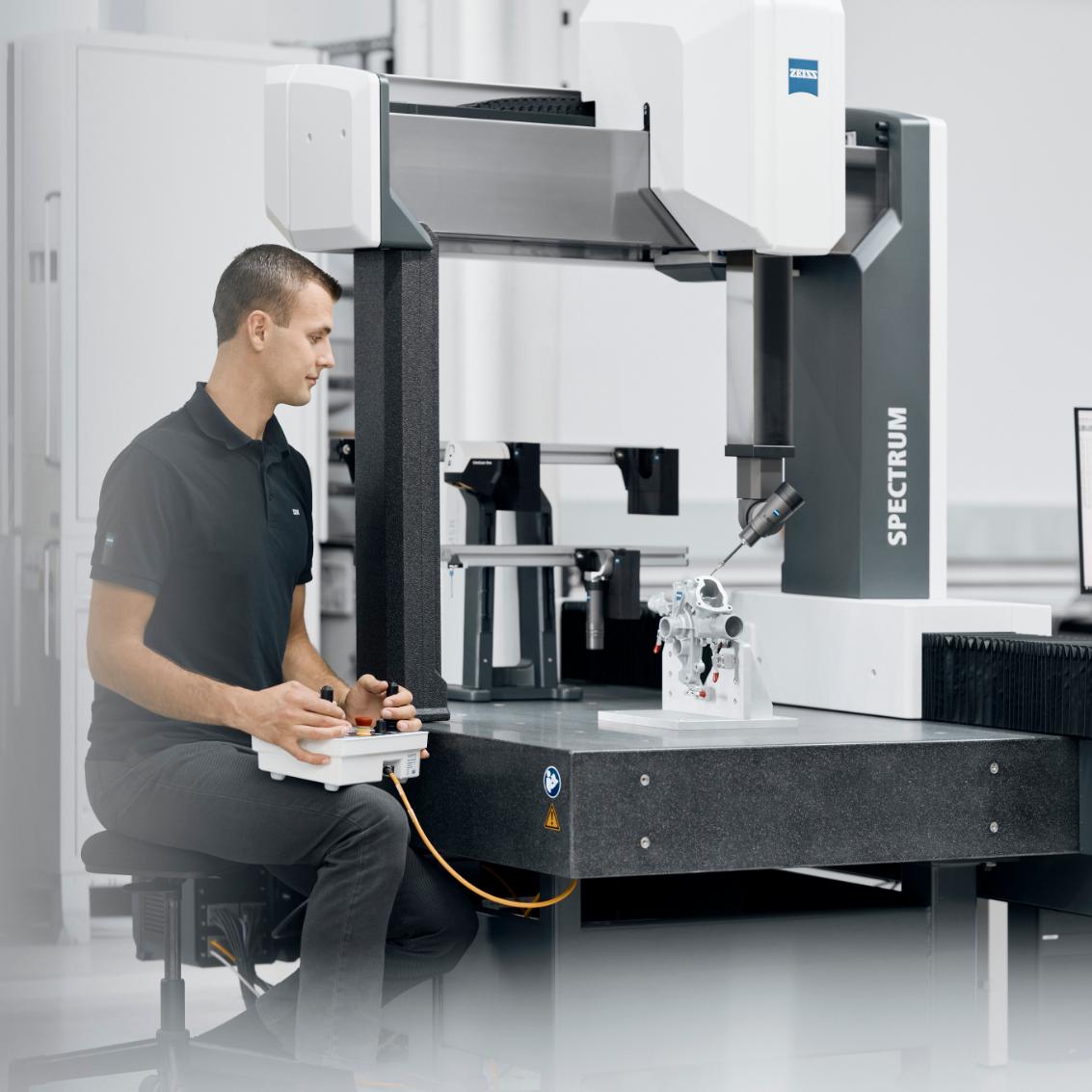

Ergonomija i upotrebljivost

Operateru je omogućena udobna i ergonomski prilagođena radna pozicija ispred koordinatne merne mašine. Manja visina i kompaktne dimenzije ZEISS SPECTRUM-a dodatno poboljšavaju ergonomiju radnog prostora.

Tehničko poređenje

	ZEISS SPECTRUM	ZEISS SPECTRUM verity
Tip	Portalna koordinatna merna mašina instalirana u mernoj sobi	Portalna koordinatna merna mašina instalirana u mernoj sobi
Veličine	7/7/6;7/10/6 9/12/6; 9/18/6	7/7/6;7/10/6 9/12/6; 9/18/6
Kompatibilni senzori	RDS-CR5-CAA / VAST XXT TL3 / TL1 RDS-CR5-CAA / VAST XXT TL3 Compact design VAST XXT direct / LineScan One	RDS-CR1-CAA / VAST XXT TL3 / TL1 RDS-CR1-CAA / VAST XXT TL3 Compact design VAST XT gold VAST XXT direct / LineScan One
Preciznost	Do: 1,8+L/250	Do: 1,7 + L/300
Softver	ZEISS CALYPSO	ZEISS CALYPSO

Fleksibilno skeniranje

ZEISS SPECTRUM je koncipiran kao optimalno rešenje za precizno merenje kako malih elektronskih komponenti, tako i većih kućišta u auto industriji.

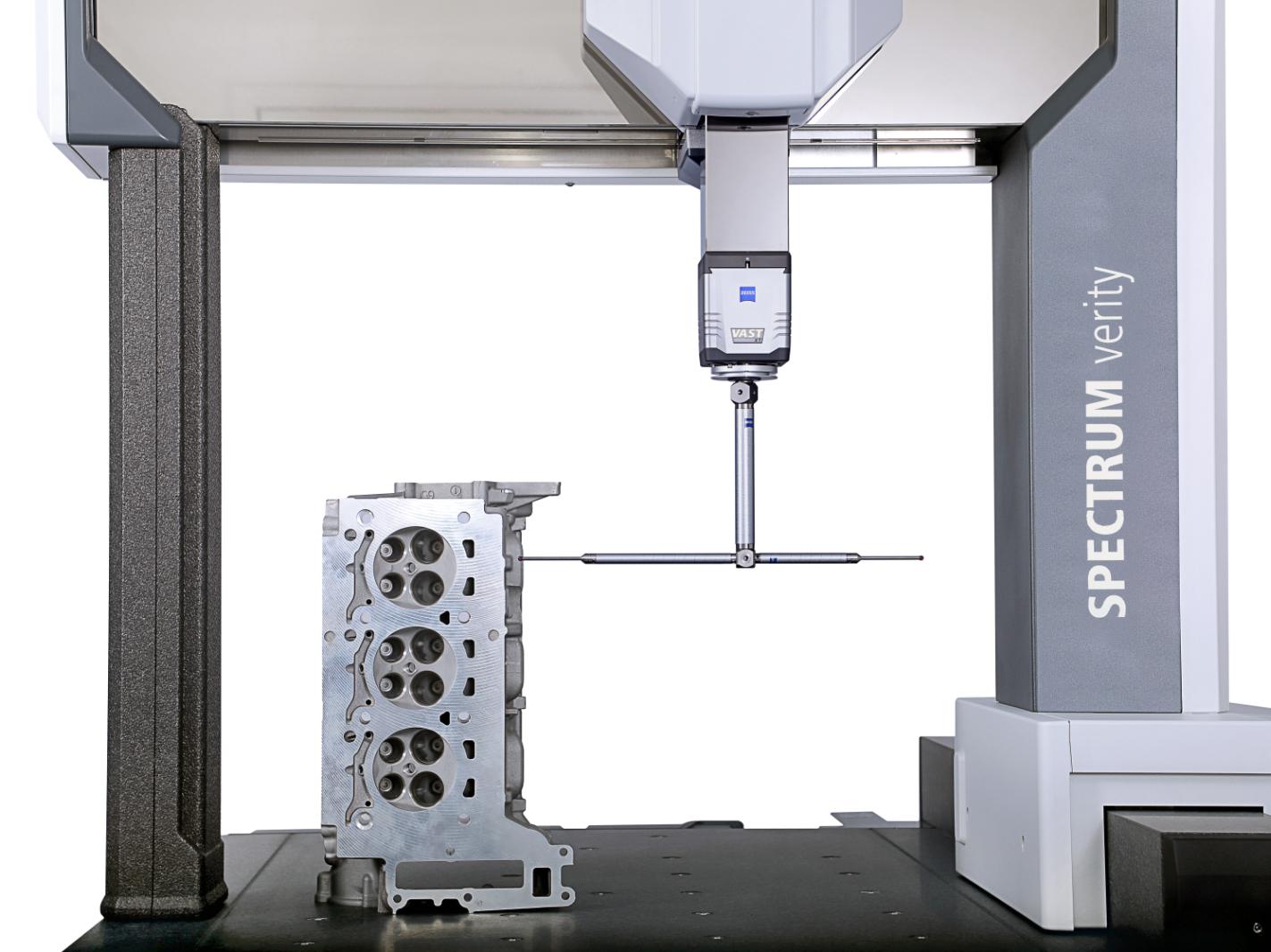

Pouzdano kontaktno i aktivno skeniranje

ZEISS kontaktna tehnologija skeniranja pruža vrhunsku sigurnost u radu, visoku tačnost i veliku efikasnost. Integrisano merenje kompletnih delova u jednom neprekidnom pokretu ubrzava proces, minimizira uticaj okoline i omogućava prikupljanje obimnijeg skupa podataka.

Sa senzorom ZEISS VAST XT gold, ZEISS SPECTRUM verity omogućava i aktivno skeniranje. Ovaj sistem koristi softverski upravljane elektromagnete i kontrolere sile, pri čemu se postiže neto nulta sila. Sistem postiže veću tačnost pri još bržim brzinama merenja i idealan je za nestandardne geometrije.
ZEISS SoftTouch režim sa VAST XXT TL1

The ZEISS SoftTouch režim VAST XXT TL1 senzora postiže najbolje moguće kontaktne performanse merenja u ovoj klasi za vrlo male strukture i lako savijajući lim. Zahvaljujući smanjenom savijanju materijala, SoftTouch režim omogućava bolju ponovljivost, veću brzinu merenja i visoku tačnost pri merenju savitljivih delova – kako kod tačkastih, tako i kod skenerskih merenja.

Kupci mogu da izaberu između veće efikasnosti ili više tačnosti, u zavisnosti od zahteva za standardne i fleksibilne delove. Precizni i brzi rezultati štede do 40 % vremena mernog ciklusa.

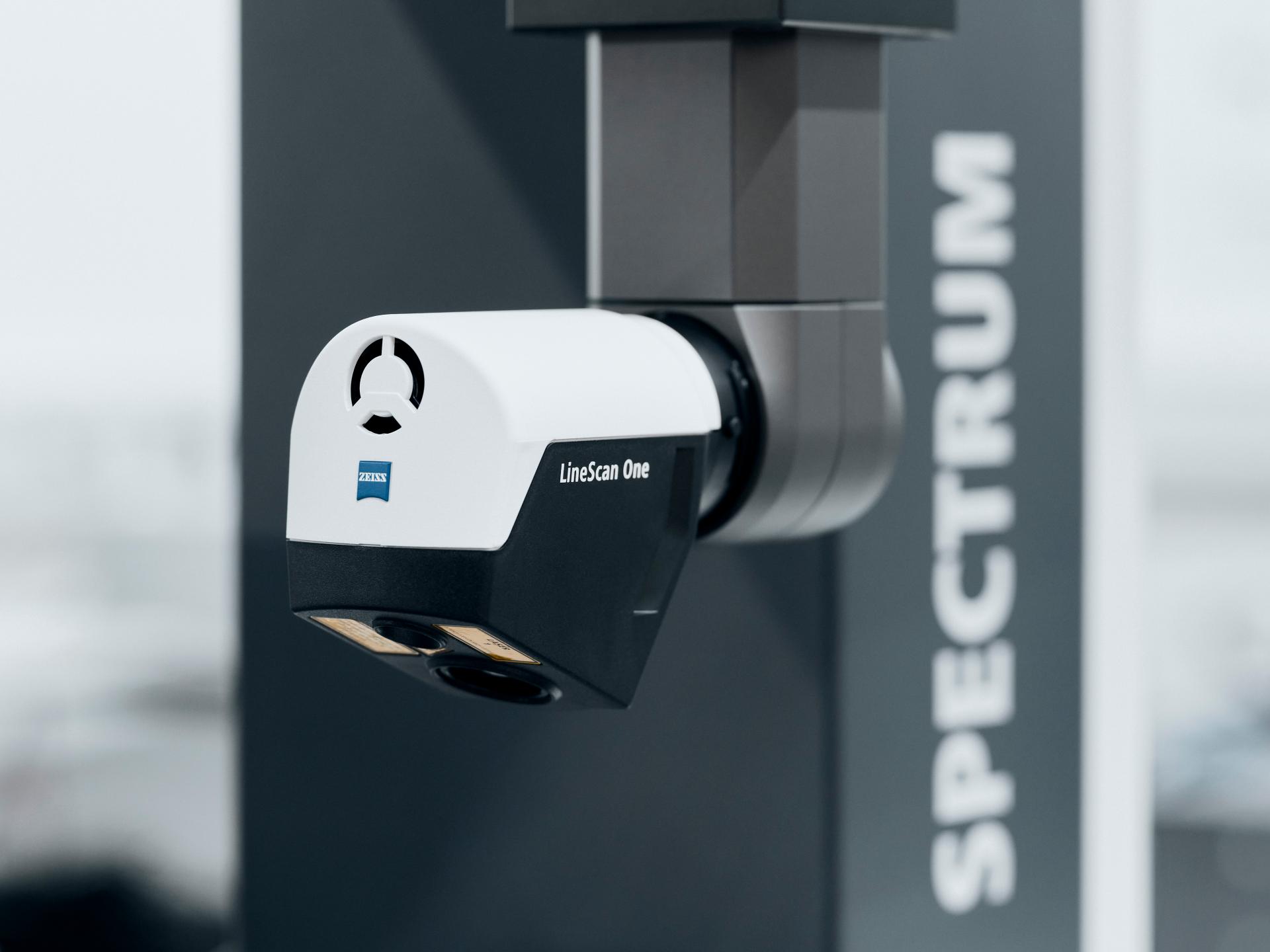

LineScan One za optičko skeniranje

LineScan One je optički senzor za lasersku triangulaciju namenjen prikupljanju velikih oblaka tačaka i poređenju nominalne i stvarne geometrije. Mogućnost optičkog skeniranja čini ZEISS SPECTRUM jedinstvenim u svojoj klasi.

LineScan One ukratko:

Dobar odnos cene i performansi
Visoka tačnost od 20 mikrona
Direktna i snažna integracija softvera u ZEISS CALYPSO za jednostavno korisničko okruženje i proširene funkcije u narednom periodu (4-osno merenje sa rotacionom stolom)
Veoma brzo skeniranje sa 232.960 tačaka u sekundi

Saznajte više

Aplikacija

Industrijka grana

Primenom ZEISS SPECTRUM sistema, moguće je izvršiti merenja na industrijskim komponentama, kao što su CNC obrađeni delovi, kućišta za različite uređaje i mehanički elementi.
Elektronika

ZEISS SPECTRUM je optimalno prilagođen za skeniranje malih elektronskih komponenti kao što su konektori, kućišta, međuramovi ili tanke folije.
Automobilska industrija

U automobilskom sektoru, ZEISS SPECTRUM je prikladan za merenje malih kućišta, štampanih komponenti, CNC obrađenih delova i plastičnih komponenti.
Radionice za specifične poslove

ZEISS SPECTRUM je dobro prilagođen za merenje proizvedenih komponenti, elemenata od lima, štampanih delova i plastičnih komponenti.

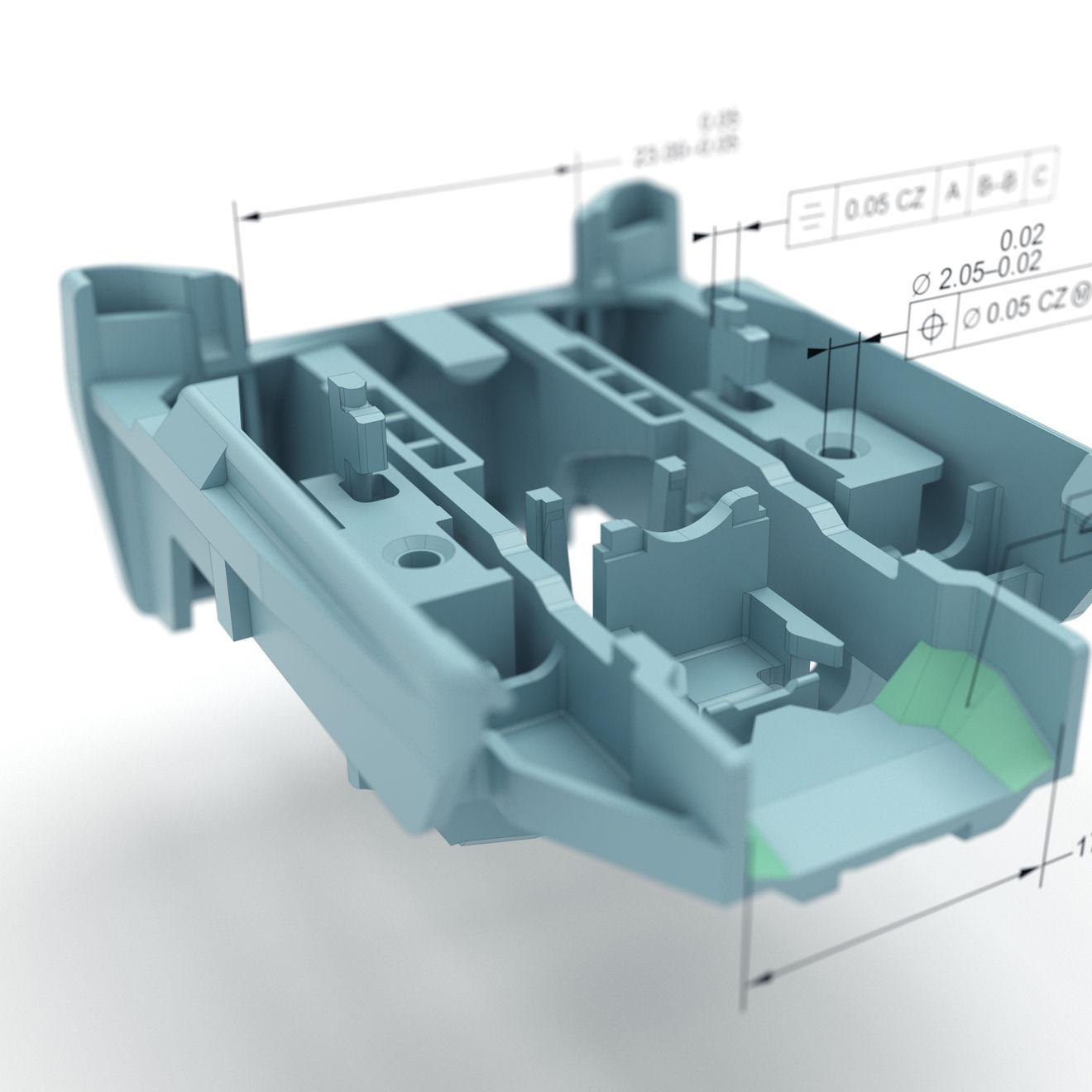

ZEISS CALYPSO Softver

Softver za tehnologiju dimenzionalnog merenja

ZEISS CALYPSO meri standardne geometrije jednostavno, brzo i pouzdano. Jednostavno programirajte planove inspekcije klikom na željene karakteristike. Putanje softver automatski i optimalno generiše. ZEISS CALYPSO je opremljen različitim opcijama proširenja kako bi zadovoljio specijalizovane zahteve, kao što su merenje putem ZEISS CALYPSO VAST probing i ZEISS CALYPSO pallet optimizer. Ove funkcije omogućavaju ubrzanje procesa merenja do 25 %.

Saznajte više
