ZEISS SPECTRUM porodica

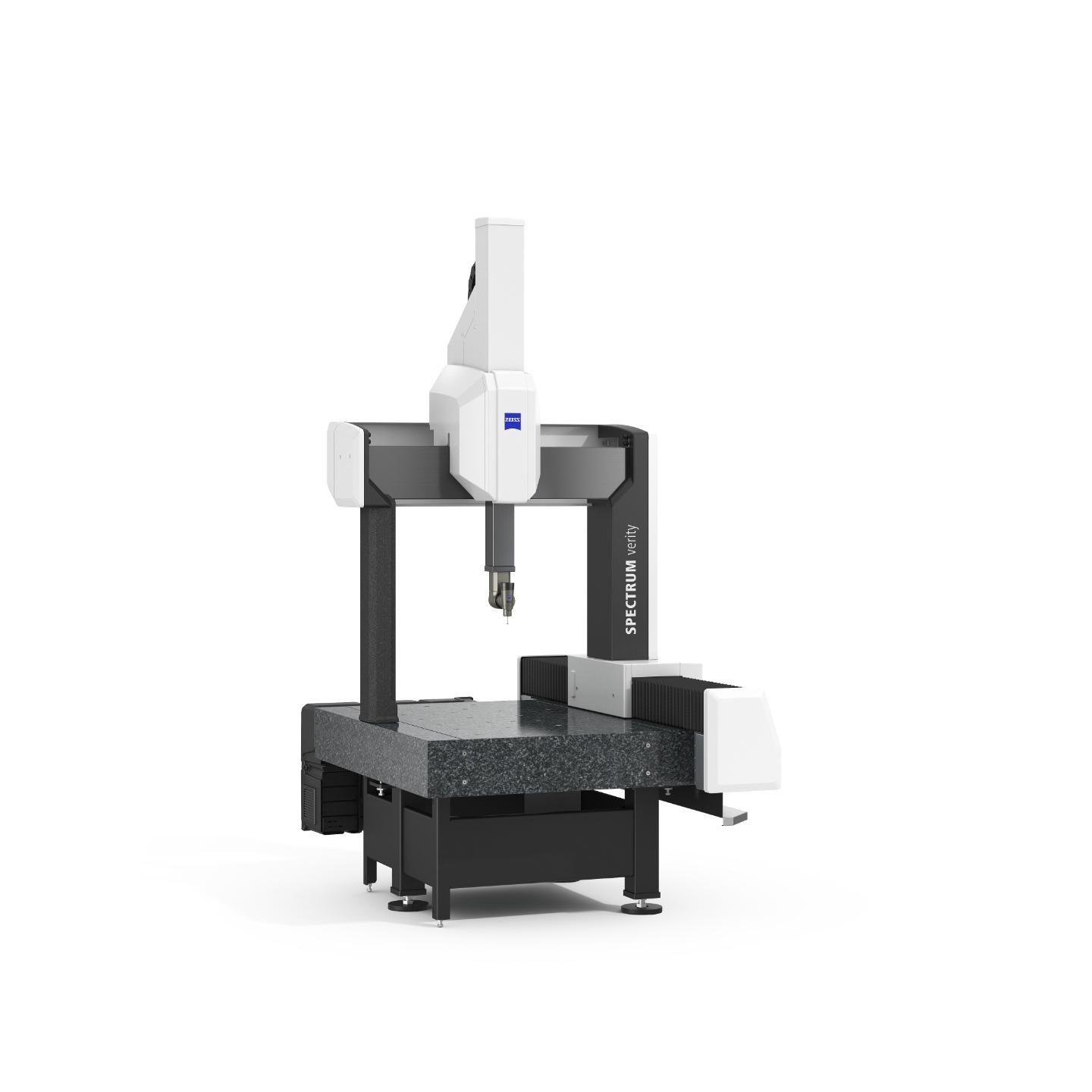

ZEISS SPECTRUM verity

Aktivno skeniranje visoke preciznosti garantuje pouzdane merne rezultate

Ova portalna koordinatna merna mašina pruža izvanrednu preciznost i fleksibilne senzorske opcije. Primenite naprednu tehnologiju, optimizujte procese, sprovedite proaktivno skeniranje i ostvarite izvanredno precizne merne rezultate za širok raspon komponenti i primena. ZEISS SPECTRUM verity omogućava pouzdana taktilna merenja, a njegova kompatibilnost sa novim laserskim skenerom LineScan One dodatno unapređuje mogućnosti optičkog skeniranja. Optičko skeniranje je ključna funkcija ovog sistema, nudeći izuzetnu ravnotežu između cene i performansi.

Taktilno i optičko skeniranje
Aktivno skeniranje pomoću ZEISS VAST XT Gold
Povećana efikasnost uz SoftTouch Mode

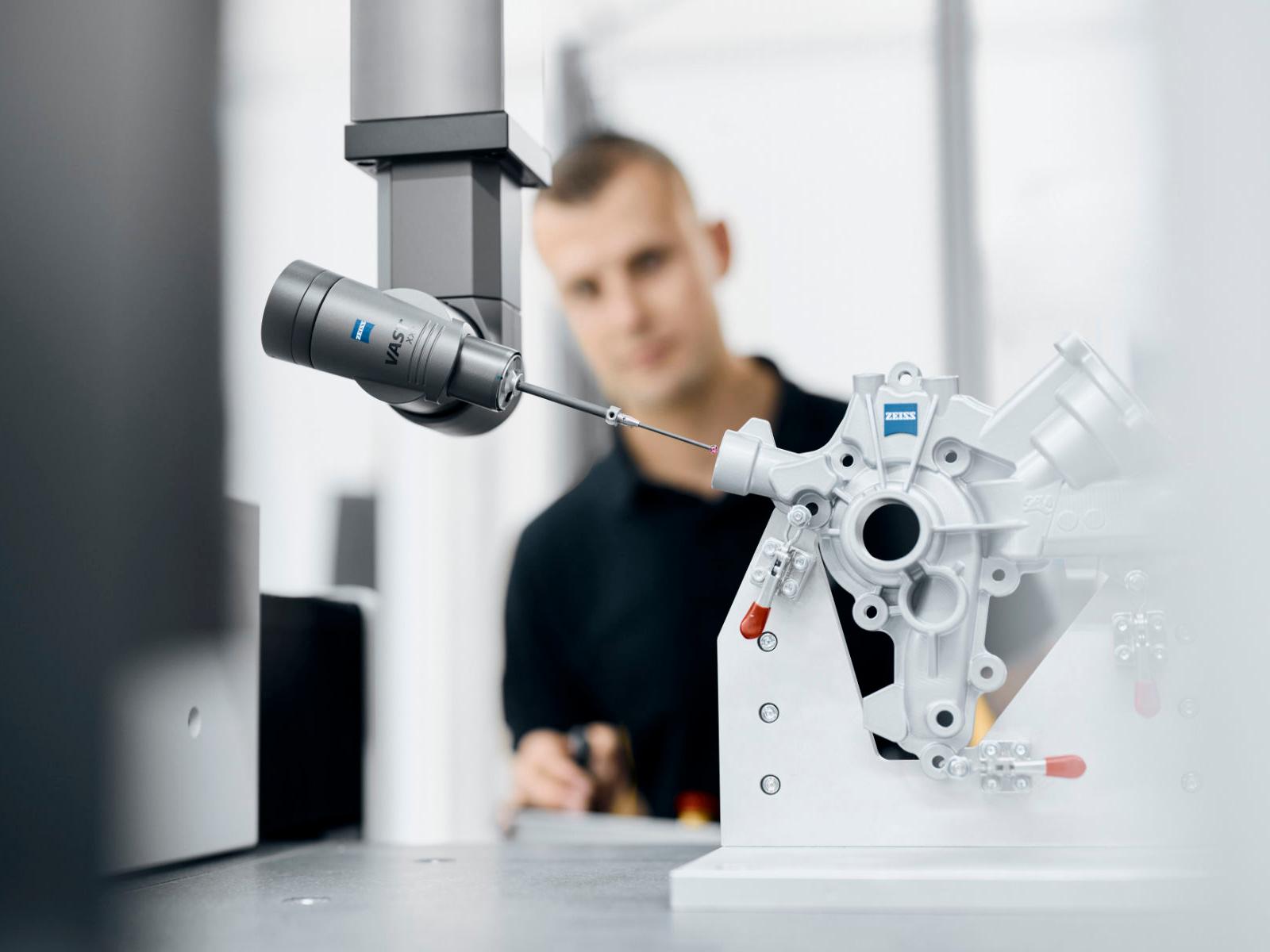

Taktilno merenje uz pomoć ZEISS Scanning tehnologije

ZEISS SPECTRUM Verity poseduje napredne funkcije za taktilno skeniranje, čime se garantuje poboljšana preciznost merenja. Merenje u pojedinačnim tačkama, koristeći interpolaciju, pretpostavlja stanje između mernih tačaka, što može dovesti do zanemarivanja značajnih odstupanja. ZEISS tehnologija skeniranja omogućava prikupljanje nekoliko hiljada podataka u samo nekoliko sekundi, čime se osigurava pouzdana taktilna kontrola kvaliteta.

Ova tehnologija obezbeđuje veću operativnu pouzdanost, preciznost i efikasnost u odnosu na merenje u pojedinačnim tačkama. Skeniranje, koje obuhvata celokupnu komponentu u jednom kontinuiranom pokretu, omogućava veće brzine merenja, umanjuje uticaj ambijentalnih faktora i rezultira akvizicijom značajno veće količine podataka. Ovo obezbeđuje povećanu propusnost i visoku preciznost mernih rezultata, što je od ključnog značaja za proizvodni proces.

Saznajte više

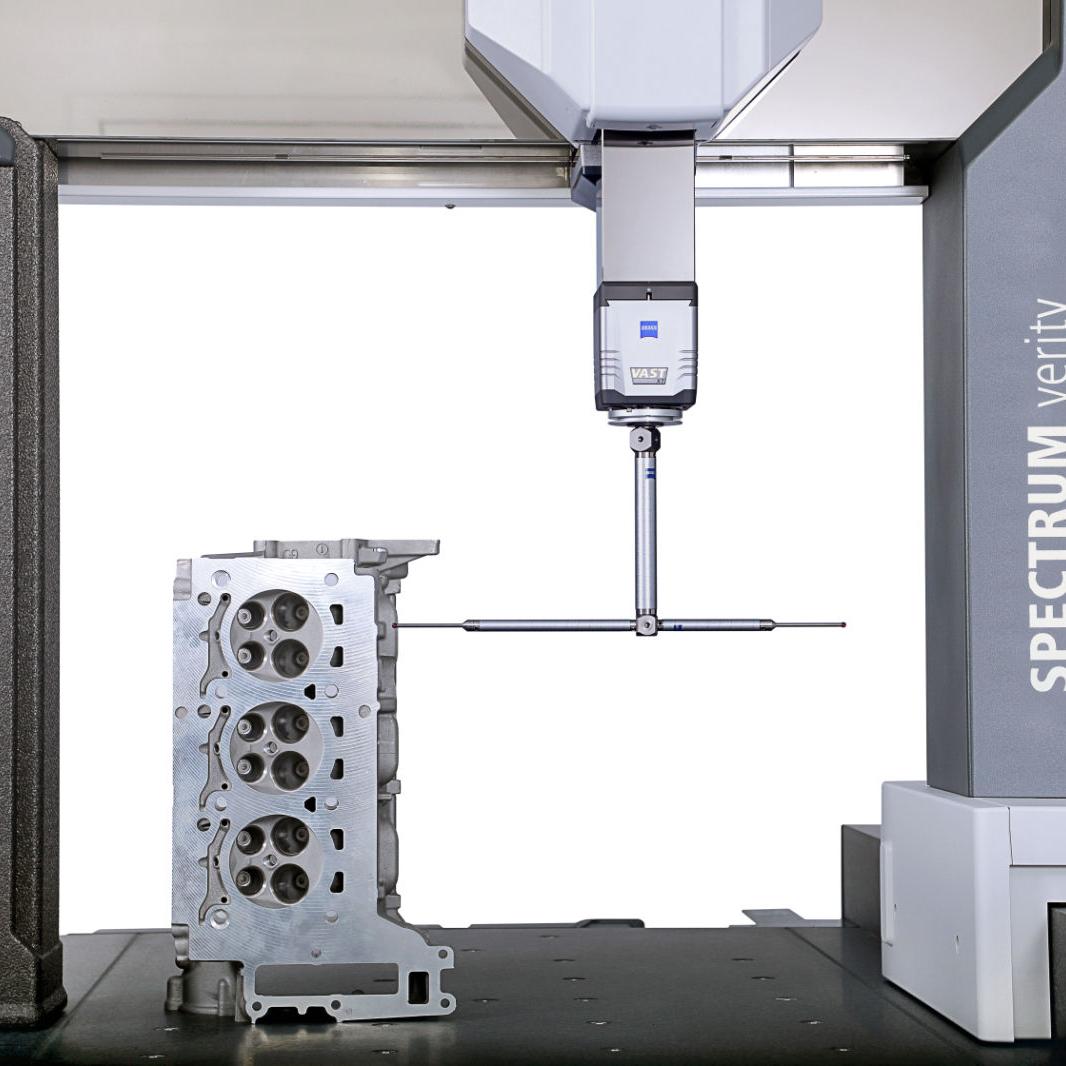

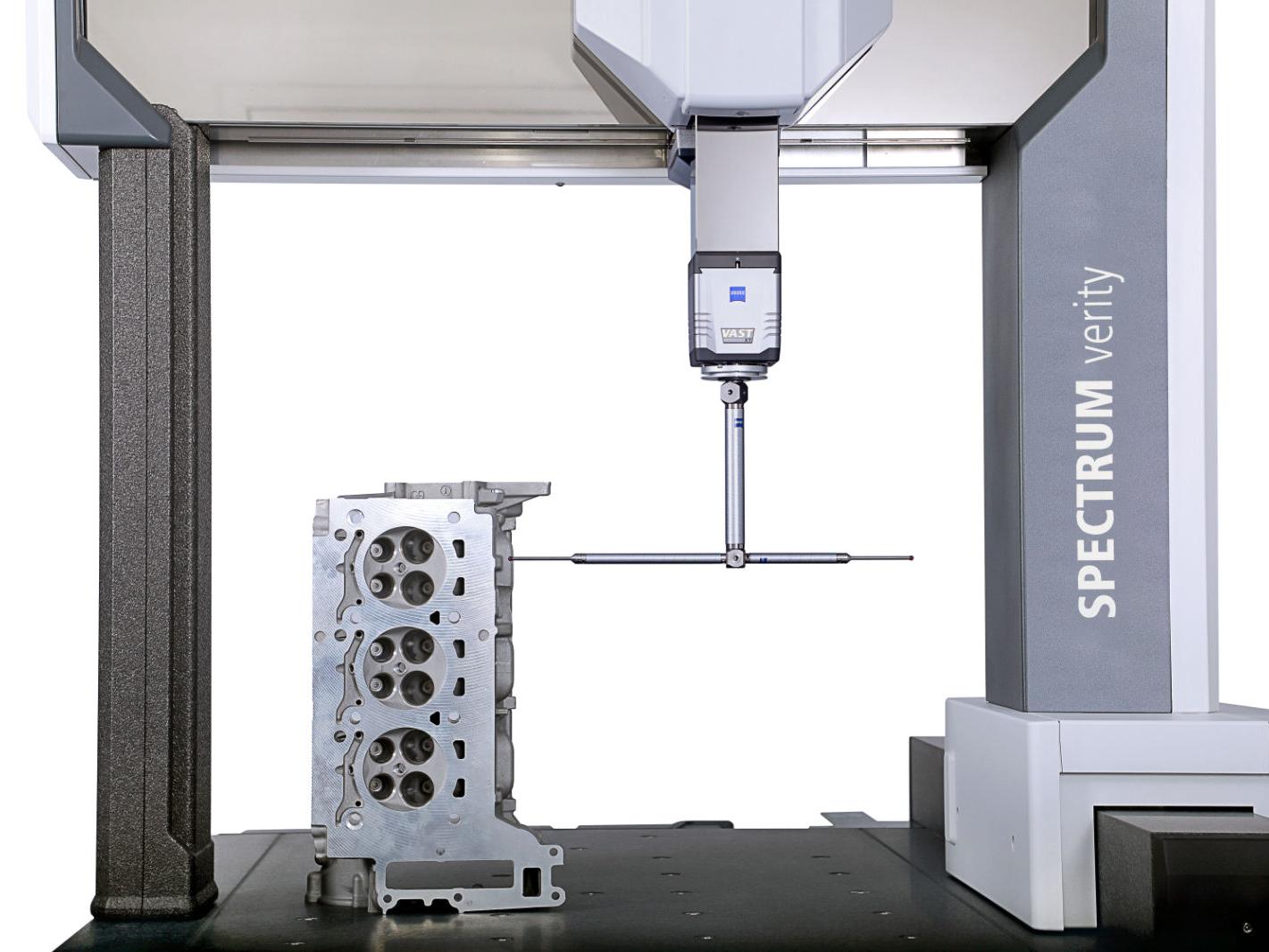

Aktivno skeniranje pomoću ZEISS VAST XT Gold

Opremljen ZEISS VAST XT Gold senzorom, ZEISS SPECTRUM Verity omogućava aktivno skeniranje sa podesivom mernom silom – obezbeđujući brzo i visoko precizno skeniranje uz izuzetnu fleksibilnost.

Aktivni sistemi za skeniranje koriste softverski kontrolisane elektromagnete i regulatore sile kako bi postigli neutralnu silu. Aktivni sistem prati odstupanja u realnom vremenu i prilagođava mernu silu na mernom vrhu kako bi se održala minimalna i ujednačena vrednost, bez obzira na dužinu, masu, poziciju ili orijentaciju. Ova metoda omogućava postizanje veće preciznosti pri značajno većim brzinama merenja, te je stoga idealna za komponente nestandardnih geometrija.

Saznajte više

Ekonomičnost

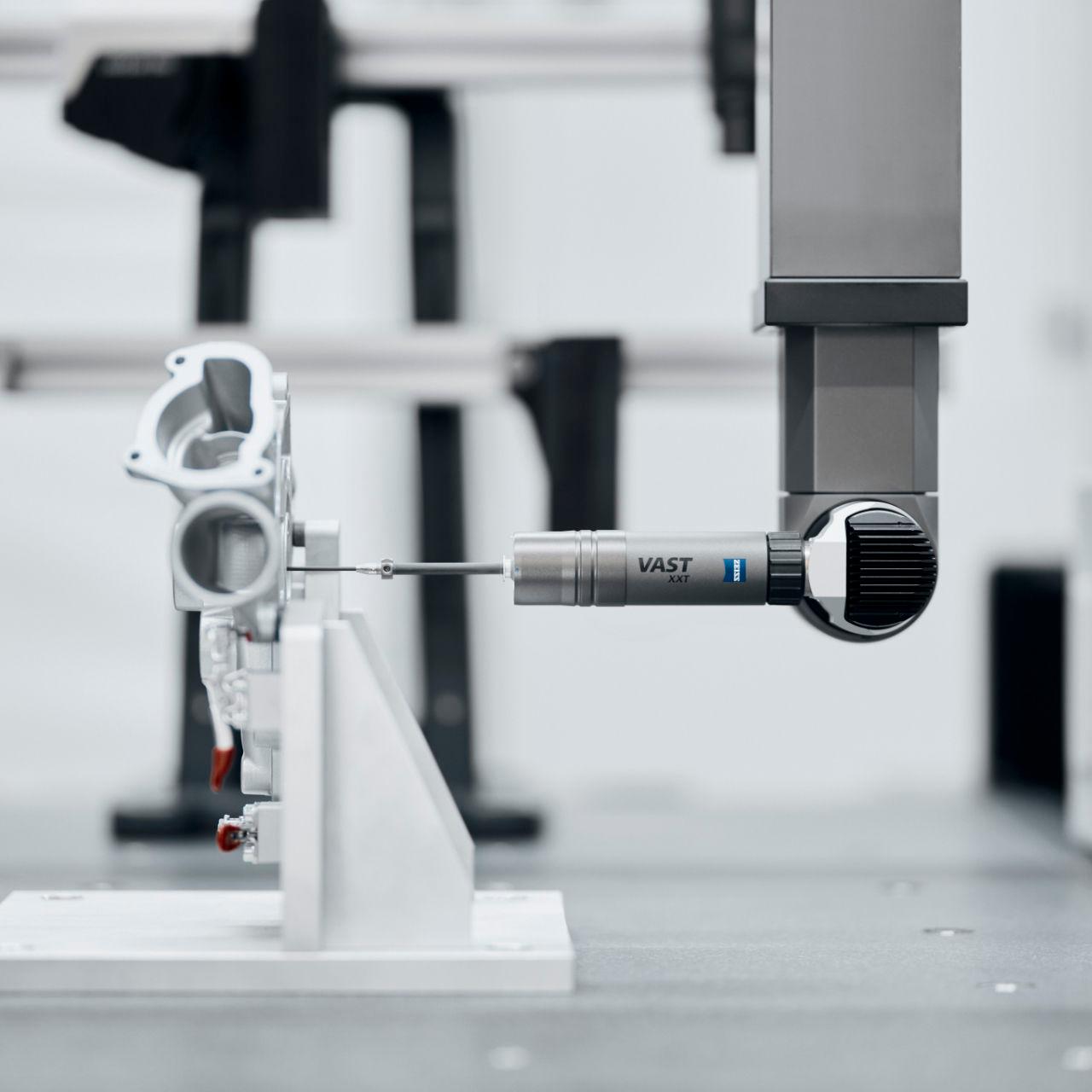

RDS sonda, sa integrisanom kompenzacijom računarske tačnosti (CAA), optimizuje vreme merenja, dok kompaktni dizajn senzora značajno povećava merno područje unutar mašine.
Prilagođeno vašim potrebama

ZEISS SPECTRUM verity je dostupan u različitim konfiguracijama koje podržavaju merenje u pojedinačnim tačkama, skeniranje, ili korišćenje RDS sonde za kompleksne strukture, kao i optička merna rešenja. Ovo doprinosi pojednostavljenju procesa donošenja relevantnih odluka u aplikacijama.
Unapređena fleksibilnost zahvaljujući senzorskim sistemima

Sistem VAST XT gold unapređuje funkcionalnost koordinatne merne mašine (KMM), omogućavajući merenje kompleksnih karakteristika sa mernim vrhovima dužine do 500 mm, što proširuje raspon primena. VAST XXT je kompatibilan sa raznovrsnim mernim vrhovima, (npr. lateralna zvezdasta sonda sa dosegom do 65 mm), što omogućava merenje kompleksnih karakteristika sa jednom konfiguracijom mernog vrha.
Robusnost i pouzdanost

ZEISS SPECTRUM je poznat kao najstabilnija i najpouzdanija koordinatna merna mašina (KMM) visokog kvaliteta u svojoj klasi. Staklo keramičke skale pružaju otpornost na temperaturne fluktuacije u širokom temperaturnom opsegu, eliminišući potrebu za temperaturnim senzorima. Povećana čvrstoća osnovnog okvira, u kombinaciji sa tro nožnom strukturom, garantuje optimalnu raspodelu opterećenja i otpornost na seizmičke uticaje.
Povećana produktivnost

ZEISS SPECTRUM verity je opremljen VAST XT Gold senzorom, koji omogućava brzo skeniranje bez gubitka preciznosti. SoftTouch Mode dodatno pruža izvanrednu preciznost, ponovljivot i brzinu merenja za savitljive komponente.
Smanjen napor tokom pripreme

Brz i jednostavan proces instalacije ZEISS SPECTRUM verity smanjuje troškove i omogućava brz početak rada sistema.

Tehničke specifikacije

	ZEISS SPECTRUM verity
Tip	Portalna koordinatna merna mašina instalirana u mernoj sobi.
Veličine	7/7/6;7/10/6 9/12/6; 9/18/6
Kompatibilni senzori	RDS-CR1-CAA / VAST XXT TL3 / TL1 RDS-CR1-CAA / VAST XXT TL3 Compact design VAST XT gold VAST XXT direct
Preciznost	Do: 1,7 + L/300
Softver	ZEISS CALYPSO
Pozicije uglova	Korak ugla je 2,5 stepena, što omogućava 20.736 mogućih pozicija
Optički senzori	ZEISS LineScan One nije primenljiv za SPECTRUM verity koji koristi aktivni senzor
Opcije	ZEISS SoftTouch Mode nije primenljiv za SPECTRUM verity sa aktivnim senzorom

Primena

Industrijka grana

Primenom ZEISS SPECTRUM sistema, moguće je izvršiti merenja na industrijskim komponentama, kao što su CNC obrađeni delovi, kućišta za različite uređaje i mehanički elementi.
Elektronska industrija

ZEISS SPECTRUM je optimalno prilagođen za skeniranje malih elektronskih komponenti kao što su konektori, kućišta, međuramovi ili tanke folije.
Automobilska industrija

U automobilskom sektoru, ZEISS SPECTRUM je prikladan za merenje malih kućišta, štampanih komponenti, CNC obrađenih delova i plastičnih komponenti.
Radionice za specifične poslove

ZEISS SPECTRUM je dobro prilagođen za merenje proizvedenih komponenti, elemenata od lima, štampanih delova i plastičnih komponenti.

Senzori i dimenzije
