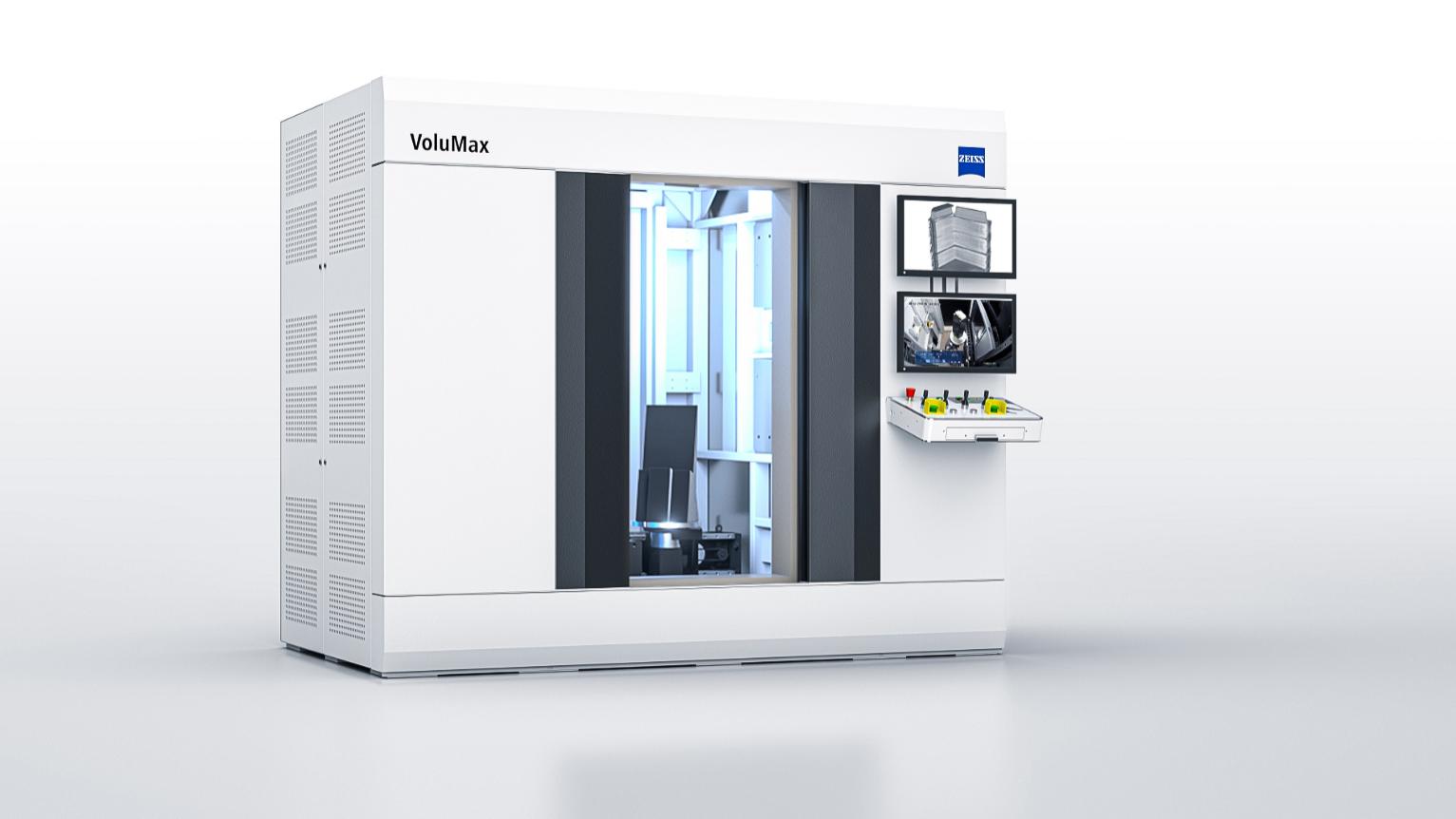

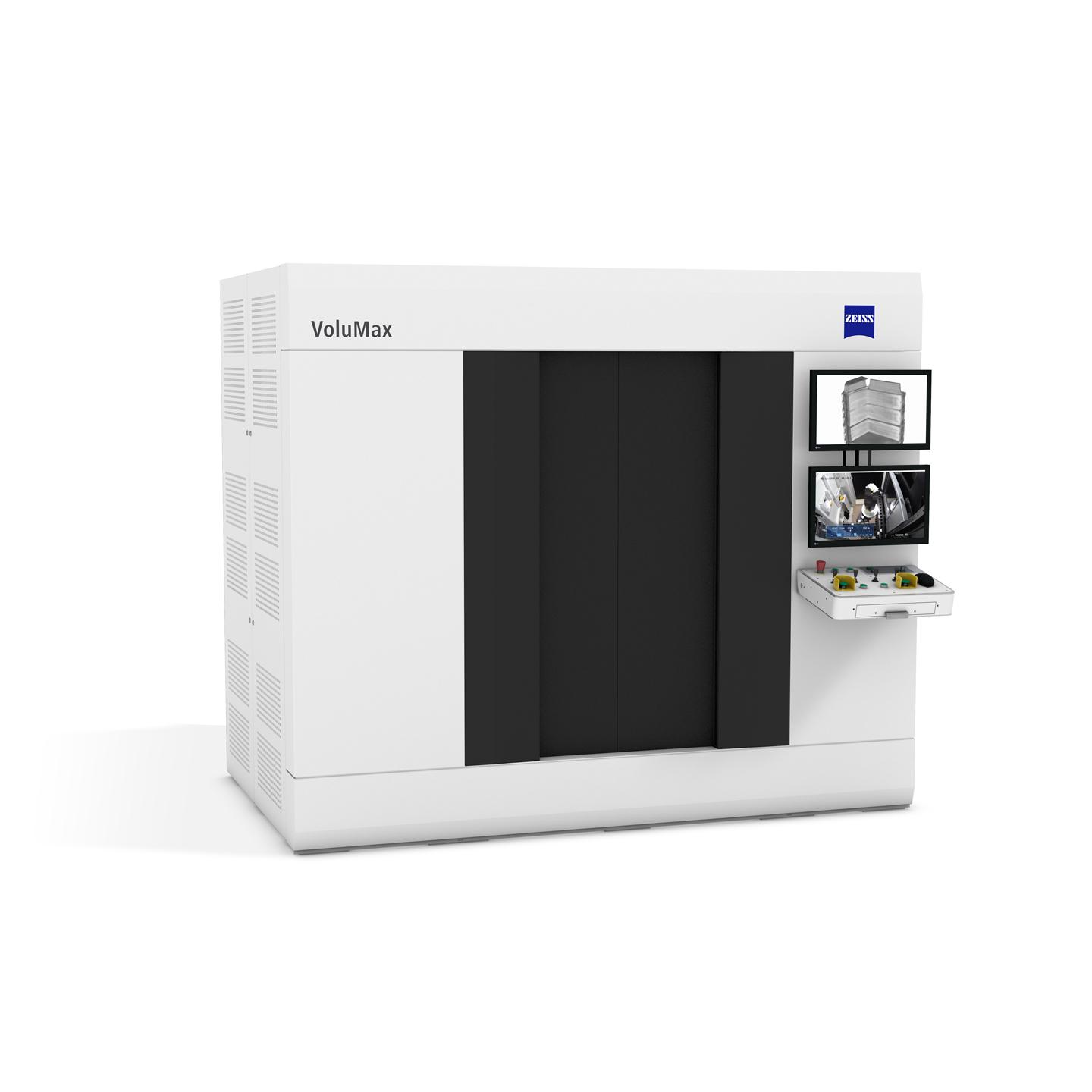

ZEISS VoluMax 9 titan

Snažno sveobuhvatno rešenje za optimizaciju radnih tokova

ZEISS VoluMax 9 titan kombinuje moćnu tehnologiju sa maksimalnom jednostavnošću upotrebe. Budući da je opremljen naponom cevi od 450 kV i snagom od 1.500 W, CT sistem nudi izvanrednu prodornu snagu i pouzdano otkriva defekte u delovima visoke gustine i složenim sklopovima od više materijala.
Potpuno integrisani softver ZEISS INSPECT X-Ray omogućava korisnicima da obavljaju zadatke od kalibracije skeniranja do generisanja izveštaja u jednom jedinom softveru.

Pouzdana inspekcija gustih materijala i složenih sklopova
Kompaktan dizajn osigurava najpametnije korišćenje dostupnog prostora
Sve-u-jednom softversko rešenje za besprekorni radni tok


      Intuitivan CT sistem visokih performansi

    ZEISS VoluMax 9 titan ne samo da kombinuje performanse od 450 kV sa izuzetnom jednostavnošću upotrebe, već je i najkompaktniji i  najrobusniji sistem svoje vrste na tržištu. Njegov prostrani unutrašnji prostor može da primi delove veličine do 590 × 700 mm i težine do 60 kg, dok njegov 3k detektor i 1.500 W snage nude izvanrednu prodornu snagu – sve to je od vitalnog značaja za rukovanje velikim i gustim komponentama.

Sadržaj trećih strana je blokiran

Video plejer je blokiran zbog vaših željenih postavki kolačića. Da biste promenili postavke i reprodukovali video, kliknite na dugme u nastavku i prihvatite upotrebu „funkcionalnih“ tehnologija praćenja.

Snaga, kvalitet i jednostavnost upotrebe

Vaše prednosti na prvi pogled

ZEISS VoluMax 9 titan pokriva širok raspon aplikacija koje postavljaju različite zahteve za efikasnost i kvalitet. Nudi pouzdan način za izvođenje doslednih inspekcija defekata na vrlo gustim delovima u brojnim industrijama.

Sa potpuno integrisanim ZEISS INSPECT X-Ray softverom, korisnici mogu da izvršavaju zadatke od kalibracije skeniranja do generisanja izveštaja. Čak i za početnike u radu sa industrijskim kompjuterskim tomografima, ovaj softver obezbeđuje vođeni radni tok kroz ceo proces, i daje izvanredne rezultate u inspekciji defekta i kontroli montaže pojedinačnih komponenti. Različite funkcije softvera omogućavaju jednostavno određivanje statusa glavnih rendgenskih komponenti, preciznu identifikaciju CT parametara skeniranja, dobijanje rekonstruisanog volumena, brzu vizualizaciju 3D modela i izvođenje ključnih analiza.

Kompaktan pametan dizajn

Kompaktne dimenzije sistema, integrisana operaterska kontrolna jedinica i napredni sistem pozicioniranja doprinose optimalnoj fleksibilnosti. Pošto su generatori integrisani u sistem, ne zahtevaju dodatni prostor. Ovaj kompaktan, ali prostran sistem obrađuje delove veličine do 590 × 700 mm, obezbeđujući optimalno korišćenje dostupnog radnog prostora.
Robustno rešenje

Čak i u izuzetno izazovnim operativnim okruženjima, ovaj robustan sistem kombinuje produžen radni vek sa minimalnim zastojima u radu. Generator i sistem za pozicioniranje su razvijeni i proizvedeni u okviru ZEISS-a, naglašavajući posvećenost vrhunskim komponentama i ukupno povećanje produktivnosti.
Vrhunska ZEISS usluga

ZEISS nudi čitav niz visokokvalitetnih hardverskih i softverskih tehničkih usluga, minimizirajući potrebu za održavanjem i pružajući efikasnu podršku kada je neophodno. Timovi stručno obučenih servisnih tehničara i trenera koji govore jezikom sredine su spremni za angažovanje u ukupno 25 zemalja.
Ubrzani povrat investicije

Zahvaljujući visokonaponskoj rendgenskoj cevi i detektoru sa visoko osetljivim scintilatorom, vreme ciklusa se smanjuje na minimum. Ubrzano skeniranje, izdržljiv dizajn i visoki standardi izrade omogućavaju ubrzani povraćaj investicije za korisnike ZEISS VoluMax 9 titan sistema.
Jednostavno punjenje

Široka elektronska klizna vrata omogućavaju jednostavno rukovanje velikim delovima, dok automatsko pozicioniranje osa olakšava utovar i istovar. Ergonomski rad povećava udobnost i olakšava upotrebu.
Bezbednost korisnika

Dizajnirana u skladu sa visokim sigurnosnim standardima i kvalitetom komponenti koji su svojstveni brendu ZEISS, ova mašina podržava bezbedno i jednostavno korisničko iskustvo.

Precizni procesi u zahtevnim industrijama

Pregled tipičnih primena

NEV

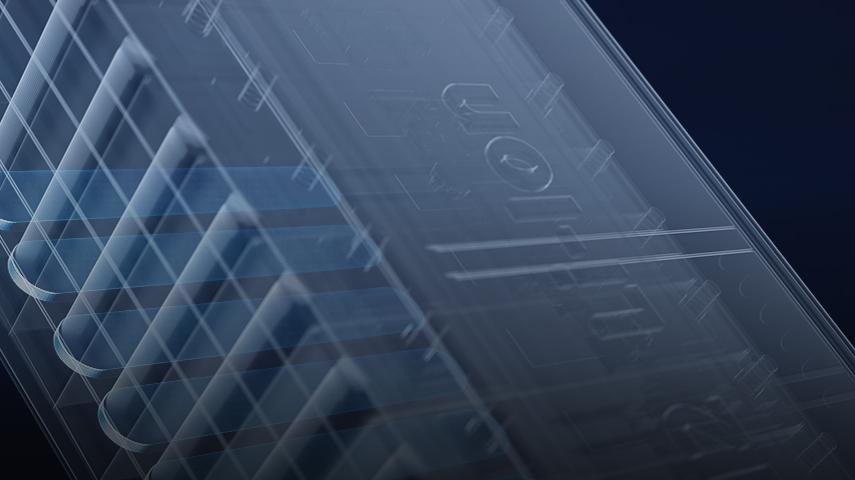

Baterijski modul

ZEISS VoluMax 9 titan vrši visoko pouzdane inspekcije sklopova od više materijala kao što su baterijski moduli. Eliminisanjem artefakata otvrdnjavanja snopa, obezbeđuje se brže skeniranje višeg kvaliteta sa poboljšanom detekcijom.
NEV

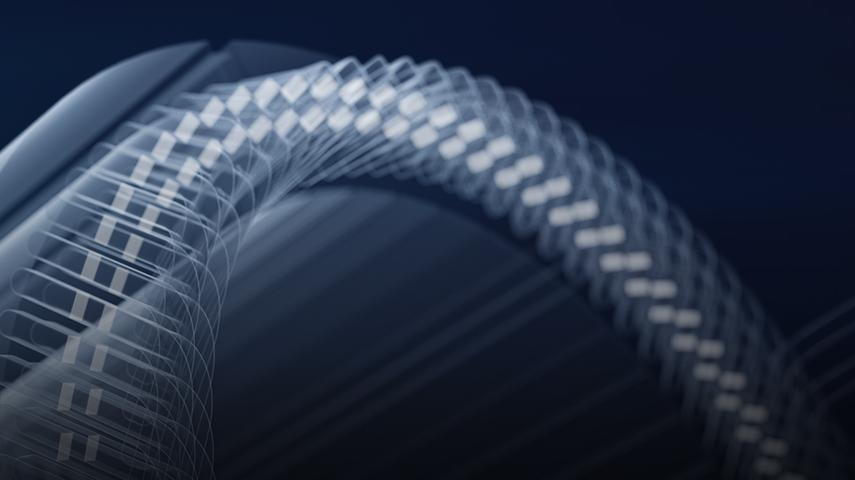

Stator

Korisnici imaju koristi od kratkih vremena skeniranja od 10 do 15 minuta, rezolucije do 100 μm, niskog nivoa šuma i smanjenih slikovnih artefakata. ZEISS VoluMax 9 titan je odlično kompletno rešenje za detekciju poroznosti zavarenih oblasti u procesu kontrole kvaliteta statora. U kombinaciji sa opcionim ZADD softverom za segmentaciju za automatsku detekciju pora u pinovima zasnovanu na veštačkoj inteligenciji, ZEISS VoluMax 9 titan pruža neuporedivu jednostavnost upotrebe i stabilnost kritičnih pora.

Saznajte više o ZADD
Avio industrija

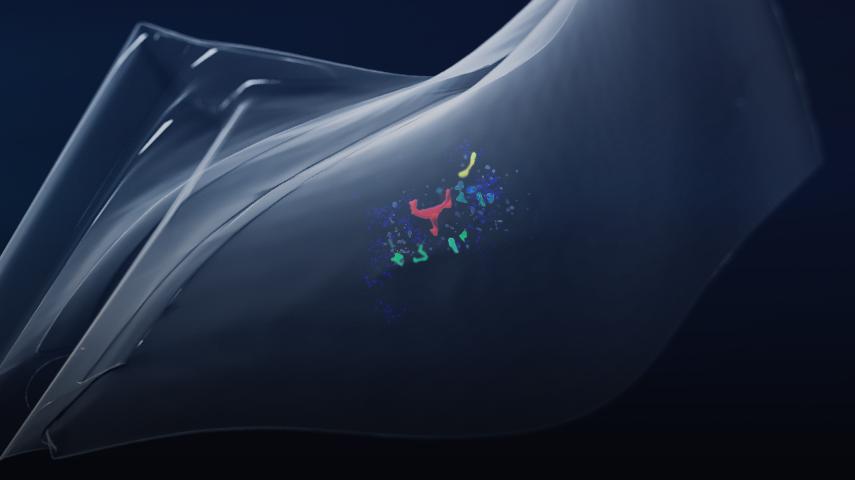

Lopatice

ZEISS VoluMax 9 titan pruža visokonaponsku i snagu neophodnu za inspekciju materijala velike gustine. Omogućava analizu defekata unutrašnjih struktura na svakom koraku i pouzdano detektuje poroznost u delovima kao što su turbine lopatice ili lopatice ventilatora.
Elektronska industrija

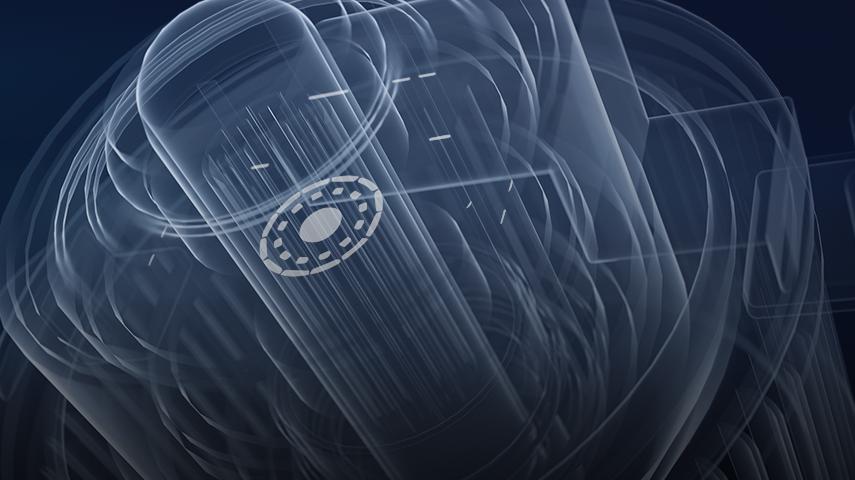

Motor ventilatora

Za inspekciju kompleksnih sklopova od više metala, ZEISS VoluMax 9 titan nudi potrebnu pouzdanost. Prepoznajući bakarne žice u motoru, on takođe vrši jasnu detekciju ostalih komponenti – i to sa dobrom rezolucijom.

Pored jednostavnog rukovanja, kompaktan i robustan ZEISS VoluMax 9 titan sistem poseduje i dodatne funkcije koje obezbeđuju visok nivo performansi. Kliknite na plave tačke na slici ispod za dodatne informacije o karakteristikama proizvoda.

Istaknuti proizvodi

Vrhunske performanse na liniji i laboratoriji za kontrolu kvaliteta

Rendgenska cev od 450 kV

Snaga od 1.500 W obezbeđuje snagu prodiranja potrebnu za skeniranje velikih gustih delova i postizanje brzih ciklusa.

Odnos zapremine sistema i dela

Elegantan, ali prostran, sa prostorom za delove dimenzija do 590 × 700 mm – kao što su baterijski moduli ili lopatice ventilatora

3k detektor

Sa 3.072 × 3.072 px, detektor sa ravnim panelom garantuje projekcije visoke rezolucije za analizu visoke preciznosti.

Kompaktne dimenzije

Sa samo 2.750 × 2.350 × 1.750 mm (uključujući generatore), najkompaktniji sistem u svojoj klasi se uklapa u gotovo svako operativno okruženje.

Konzola na ormaru

Konzola operatera integrisana u ormar sistema povećava jednostavnost upotrebe i optimizuje radni prostor, pošto nema potrebe za dodatnim stolom.

Integracija softvera

Savršena interakcija sa ZEISS INSPECT X-Ray softverom obezbeđuje sveobuhvatnu pokrivenost svega, od kalibracije do izveštavanja.

Kvalitet podataka

Automatizovani 3D proces skeniranja i algoritmi za naknadnu obradu softvera obezbeđuju visokokvalitetne podatke, omogućavajući preciznu analizu.

Fleksibilnost i automatizacija sa ZEISS INSPECT X-Ray

Kao sveobuhvatno rešenje, ZEISS INSPECT X-Ray upravlja radom sistema, rekonstrukcijom CT volumena, evaluacijom i beleženjem podataka. Jednostavnost upotrebe sistema omogućava širok raspon operatera, od istraživanja i razvoja (R&D) do proizvodnje, kako bi se postigao novi nivo fleksibilnosti.

Više

Tehnički podaci


Dimenzije (Š x V x D)	2.750 mm × 2.350 mm × 1.750 mm
Težina sistema	13.500 kg
Napon cevi	450 kV, 3,3 mA
Veličina piksela	139 μm
Detektor ravne ploče	3.072 × 3.072 px
Maks. veličina obratka	Ø 590 × 700 mm
Maks. težina dela	60 kg

Oblasti primene:
Baterijski moduli, statori, lopatice, električni sklopovi

Karakteristike inspekcije:
Ne razorna inspekcija i osiguranje kvaliteta gustih materijala
