Optičko 3D skeniranje

ZEISS ATOS LRX

Specijalista za 3D skeniranje delova velikog obima

ZEISS ATOS LRX omogućava brzu, preciznu akviziciju podataka celog polja za velike merne oblasti. Sa izuzetno jakim laserskim izvorom svetlosti i mogućnošću merenja površine do 4 kvadratna metra, prikuplja do 2 × 12 miliona koordinatnih tačaka u jednom skeniranju, značajno ubrzavajući merni proces.

Precizna akvizicija podataka za velike delove
Podaci visoke rezolucije čak i za složene geometrije
Robustan dizajn za industrijske primene


      Brza, potpuna akvizicija podataka velikih mernih oblasti

    Zahvaljujući ultra jakom laserskom izvoru svetlosti i velikoj mernoj površini do 4 kvadratna metra, ZEISS ATOS LRX daje precizne i kompletne podatke u kratkom vremenu. Jednim skeniranjem, senzor prikuplja do 2 × 12 miliona koordinatnih tačaka.

Sadržaj trećih strana je blokiran

Video plejer je blokiran zbog vaših željenih postavki kolačića. Da biste promenili postavke i reprodukovali video, kliknite na dugme u nastavku i prihvatite upotrebu „funkcionalnih“ tehnologija praćenja.

Sistemi za 3D skeniranje za industrijske potrebe

Senzor ispunjava visoke metrološke zahteve industrijskih korisnika. Koristeći ZEISS INSPECT, opšteprihvaćeni standard u 3D metrologiji, 3D skener vas vodi kroz kompletan radni proces skeniranja, inspekcije i izveštavanja.

Brza digitalizacija, podaci visoke rezolucije

ZEISS ATOS LRX pruža precizne, potpune podatke visoke rezolucije – čak i složenih geometrija i slobodnih površina. Izuzetno jak laserski izvor svetlosti, zajedno sa velikom mernom površinom, smanjuje potreban broj skeniranja.

Robustan dizajn

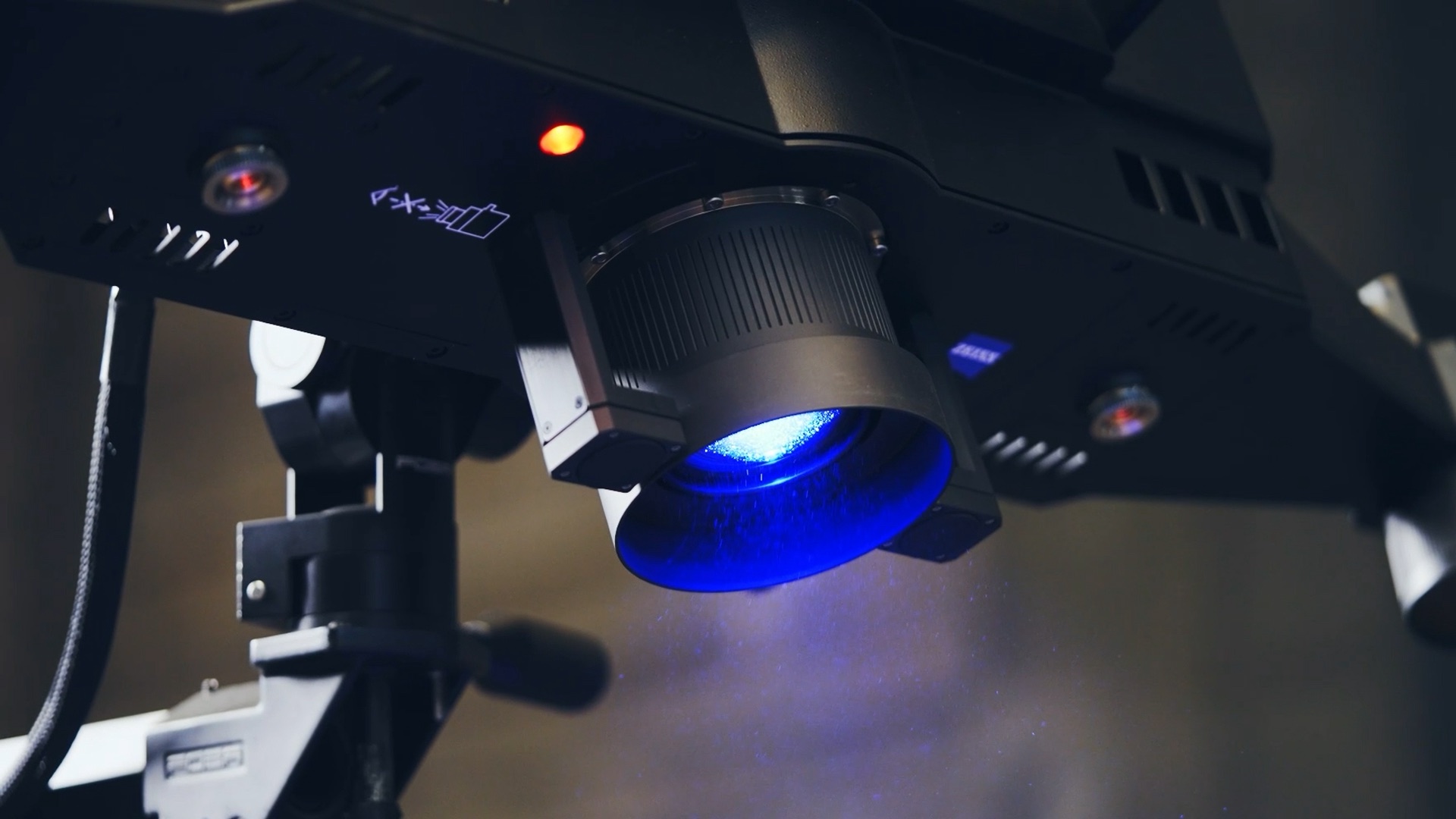

Senzor je namenjen za primenu u industrijskom okruženju. Robustno kućište je otporno na prašinu i prskanje vode. Kako bi pouzdano i precizno radio čak i u zahtevnim proizvodnim okruženjima, sistem samostalno prati svoj status kalibracije.

Sveobuhvatni-softver

Skeniranje, inspekcija i izveštavanje objedinjeni u jednom softveru: ZEISS INSPECT upravlja senzorom. Softveromogućava 3D skeniranje i inspekcije, uz detaljne analize i opcije za izveštavanje.

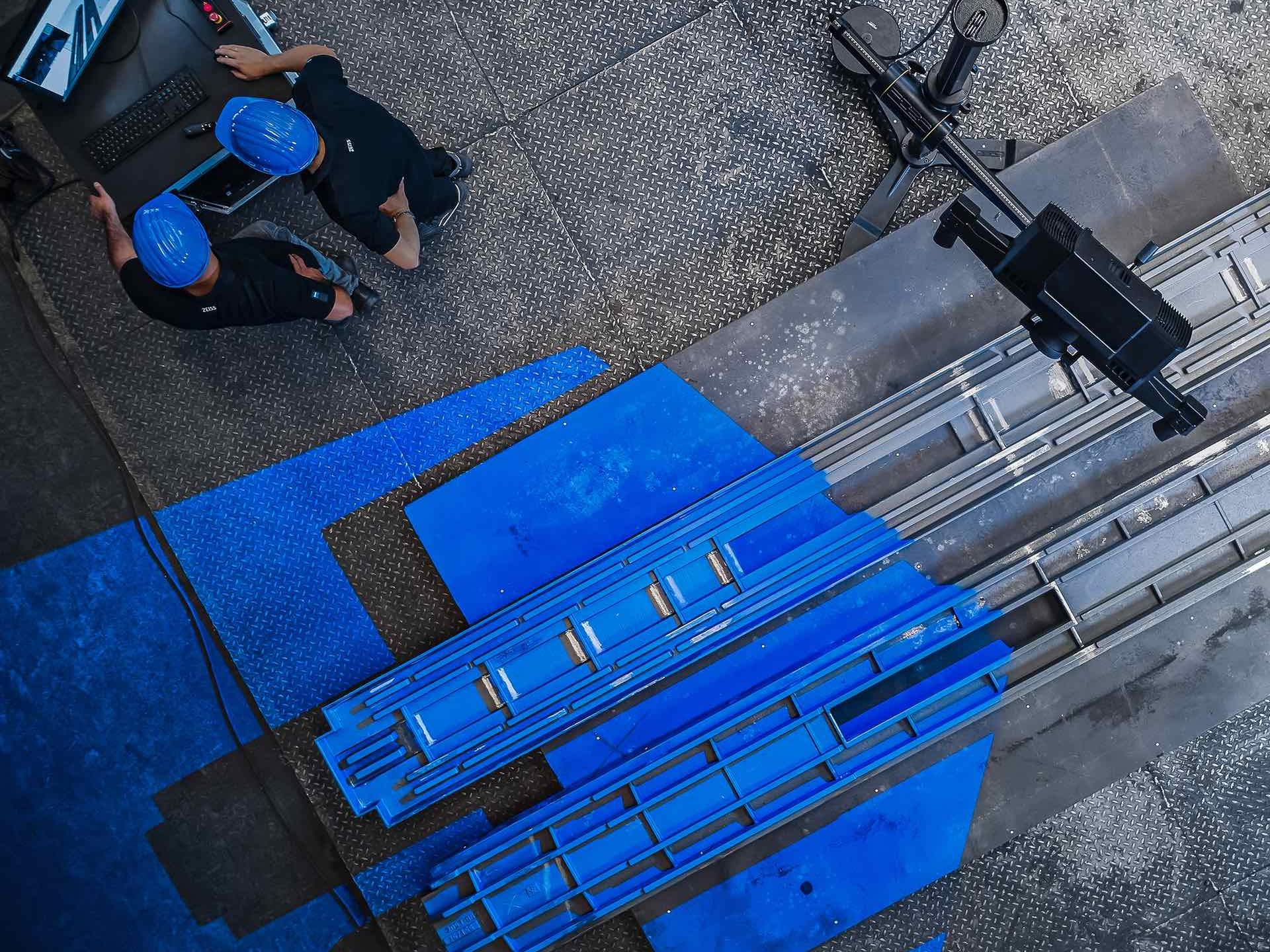

Laserski izvor svetlosti sledeće generacije

ZEISS ATOS LRX poseduje napredan, ultra jaki laserski izvor svetlosti koji omogućava 3D skeniranje čak i u zahtevnim uslovima ambijentalnog osvetljenja. Zahvaljujući snimanju velikih mernih površina, ovaj sistem je idealan za brzo skeniranje velikih objekata, bez obzira da li su tamni ili sjajni, pri čemu obezbeđuje precizne podatke visoke rezolucije.

Integrisani kompresor laserske svetlosti kombinuje više laserskih izvora i stvara izuzetno jaku svetlost. U stanju je da osvetli celu mernu površinu do četiri kvadratna metra u kratkim vremenskim intervalima, ubrzavajući tako proces skeniranja.

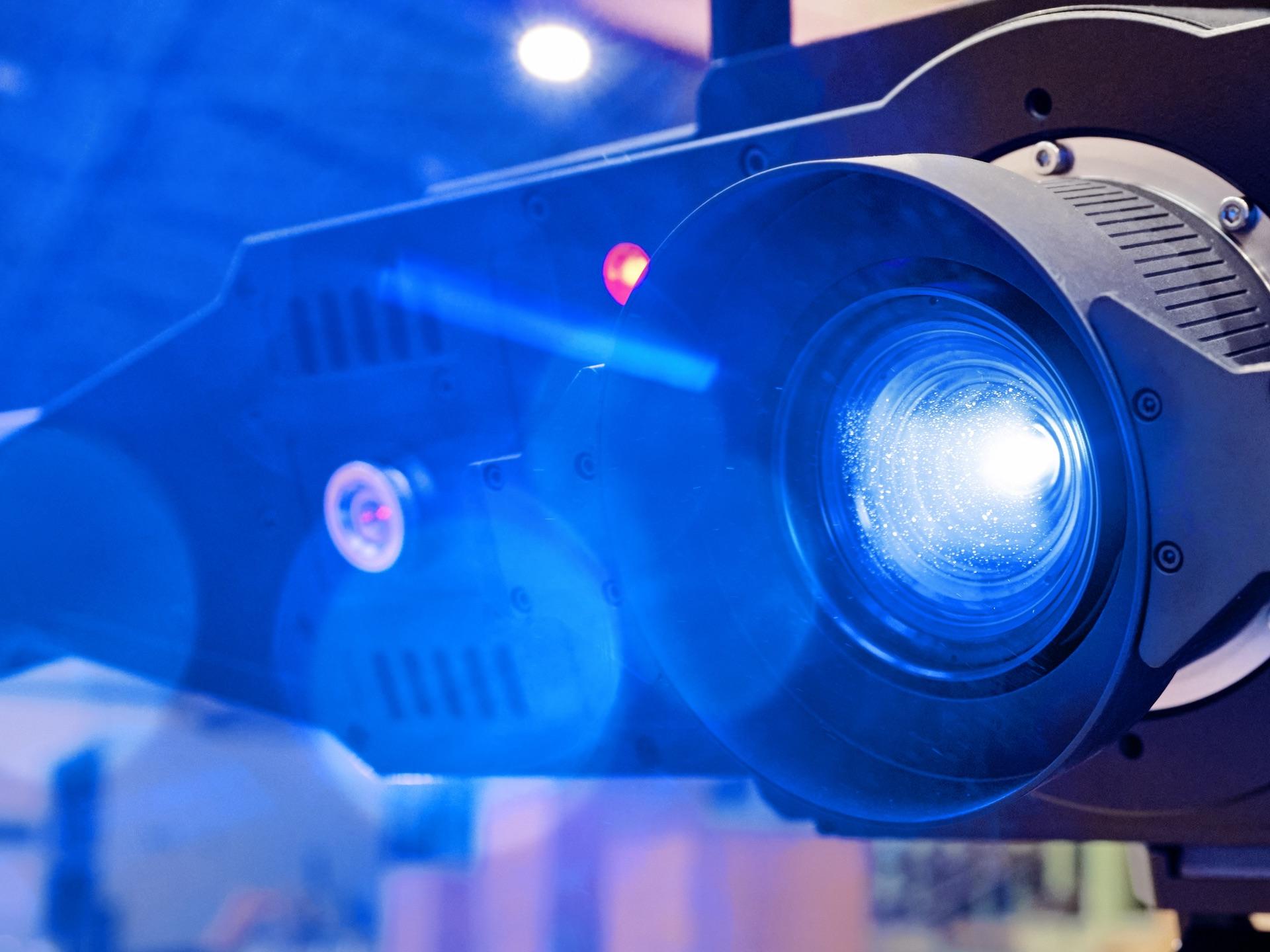

ZEISS ATOS LRX pruža maksimalnu bezbednost pri ručnoj upotrebi, uprkos laserskom svetlu: Integrisani senzor radarskim putem nadzire sigurnosnu udaljenost do korisnika i smanjuje intenzitet svetla ukoliko je to neophodno. Zahvaljujući klasifikaciji u neškodljivu klasu lasera 2, sistem može da se koristi bez potrebe za dodatnim zaštitnim merama.

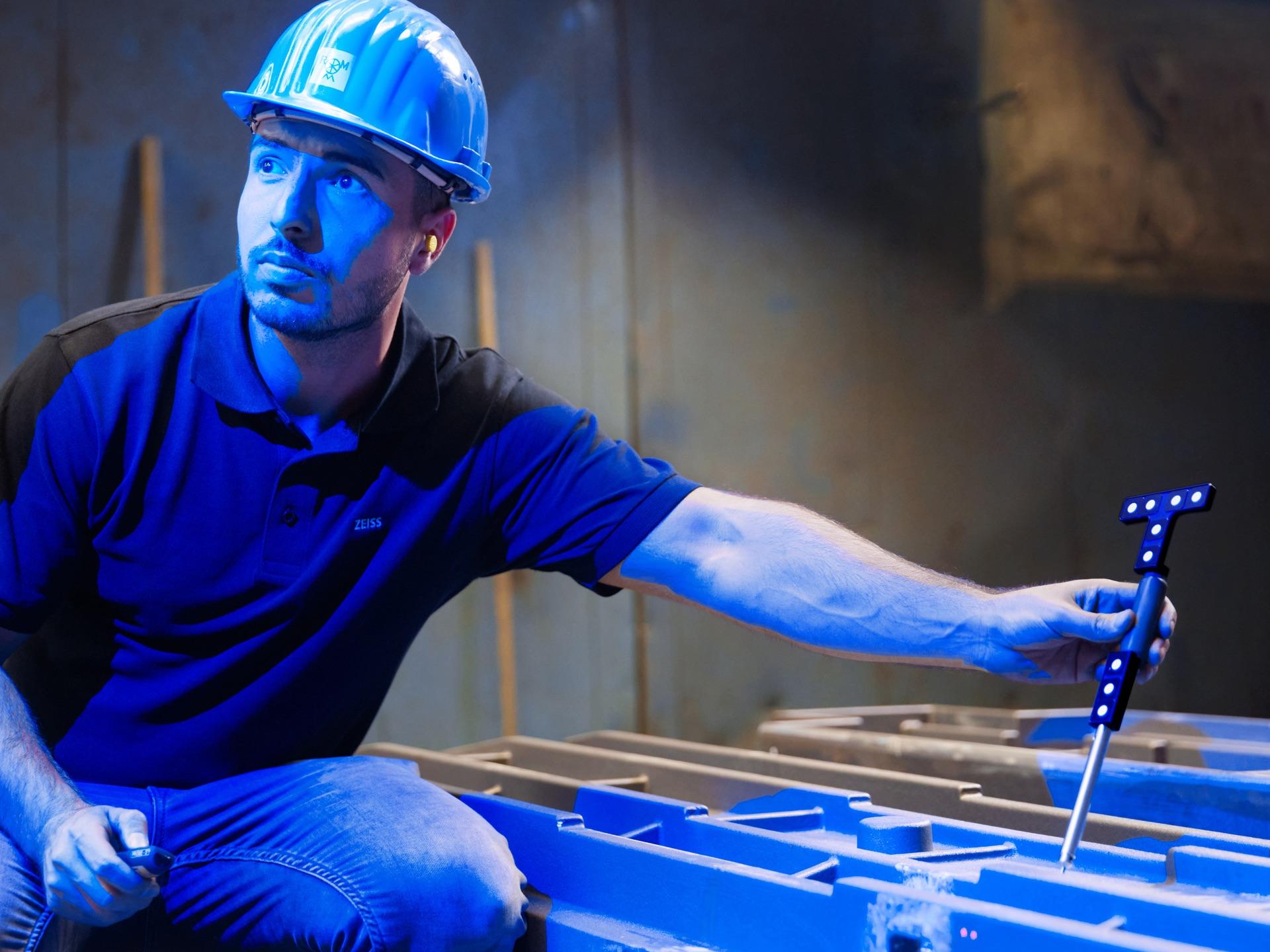

ZEISS ATOS LRX nudi interaktivne funkcije poput merenja taktilnom sondom, praćenja uživo i povratne projekcije. Senzorom se može upravljati putem računara ili daljinskog upravljača.

Efikasan alat za analizu

ZEISS INSPECT nudi sve iz jednog izvora

Skeniranje, inspekcija i izveštavanje: Softver vas vodi kroz ceo radni proces. Pregledajte nominalno–stvarna poređenja, kao i GD&T tolerancije. Implementirajte neophodne korekcije direktno, zahvaljujući rezultatima koji su lako razumljivi. ZEISS INSPECT omogućava kompletnu analizu, generisanje detaljnih izveštaja i jednostavnu integraciju mernih rezultata u vaš postojeći radni proces.

Pronađite više informacija

Lako za upotrebu i pouzdano

ZEISS INSPECT

Kompletan radni proces kontroliše moćni softver ZEISS INSPECT: 3D skener prikuplja podatke o celom polju i omogućava da se iz njih izvrše sve neophodne inspekcije ili analize. Ovo čini rad intuitivnim i jednostavnim za korisnika, koji se vodi kroz jedinstven korisnički interfejs – od prikupljanja podataka do inspekcije i izveštavanja.

Saznajte više

HyperScale – Rekalibracija bez odlaganja

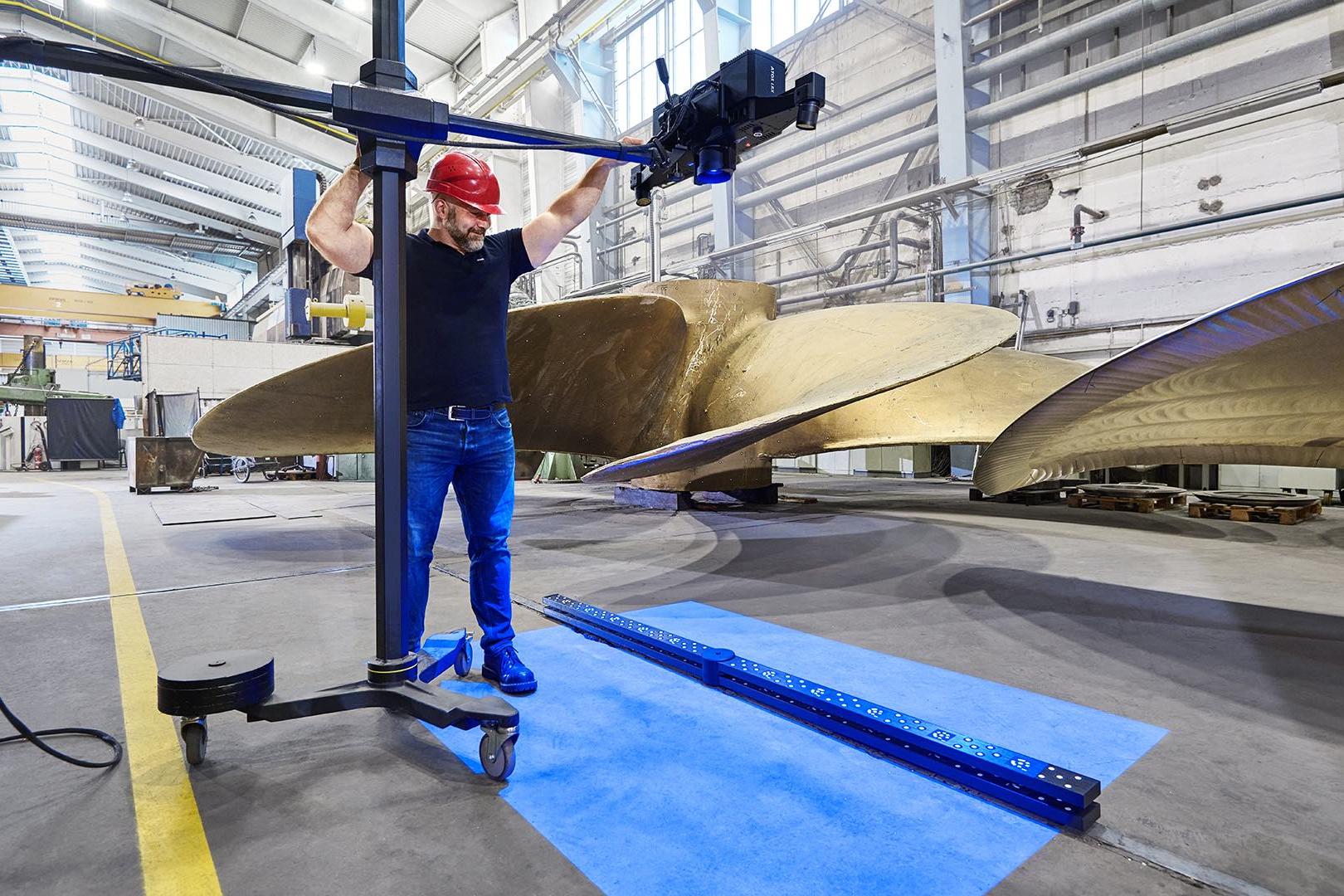

Nova funkcija softvera HyperScale dizajnirana je za izuzetno brzu kalibraciju direktno na licu mesta. Za kalibraciju je dovoljno jedno merenje DAkkS-sertifikovanog etalona dužine.

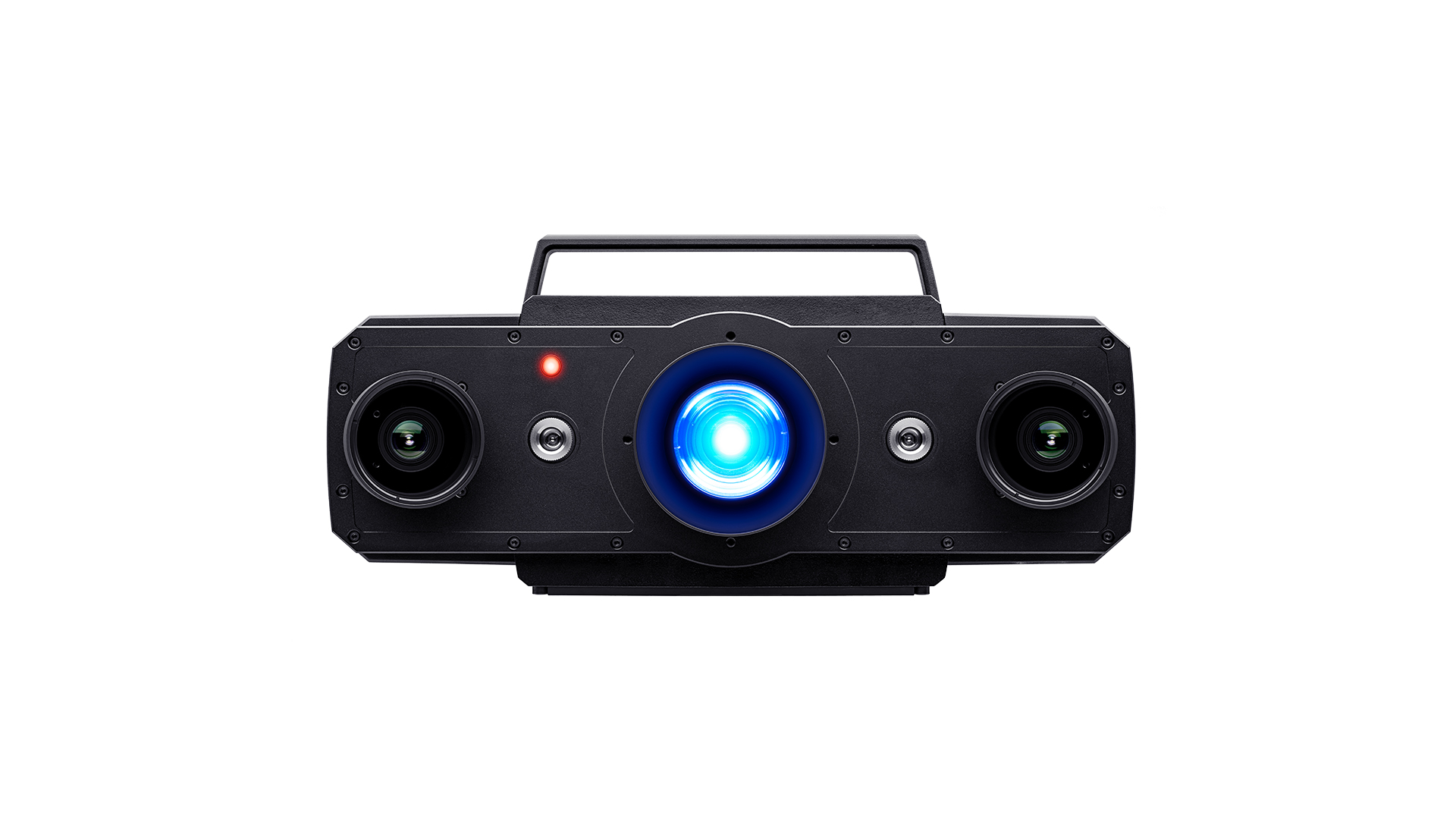

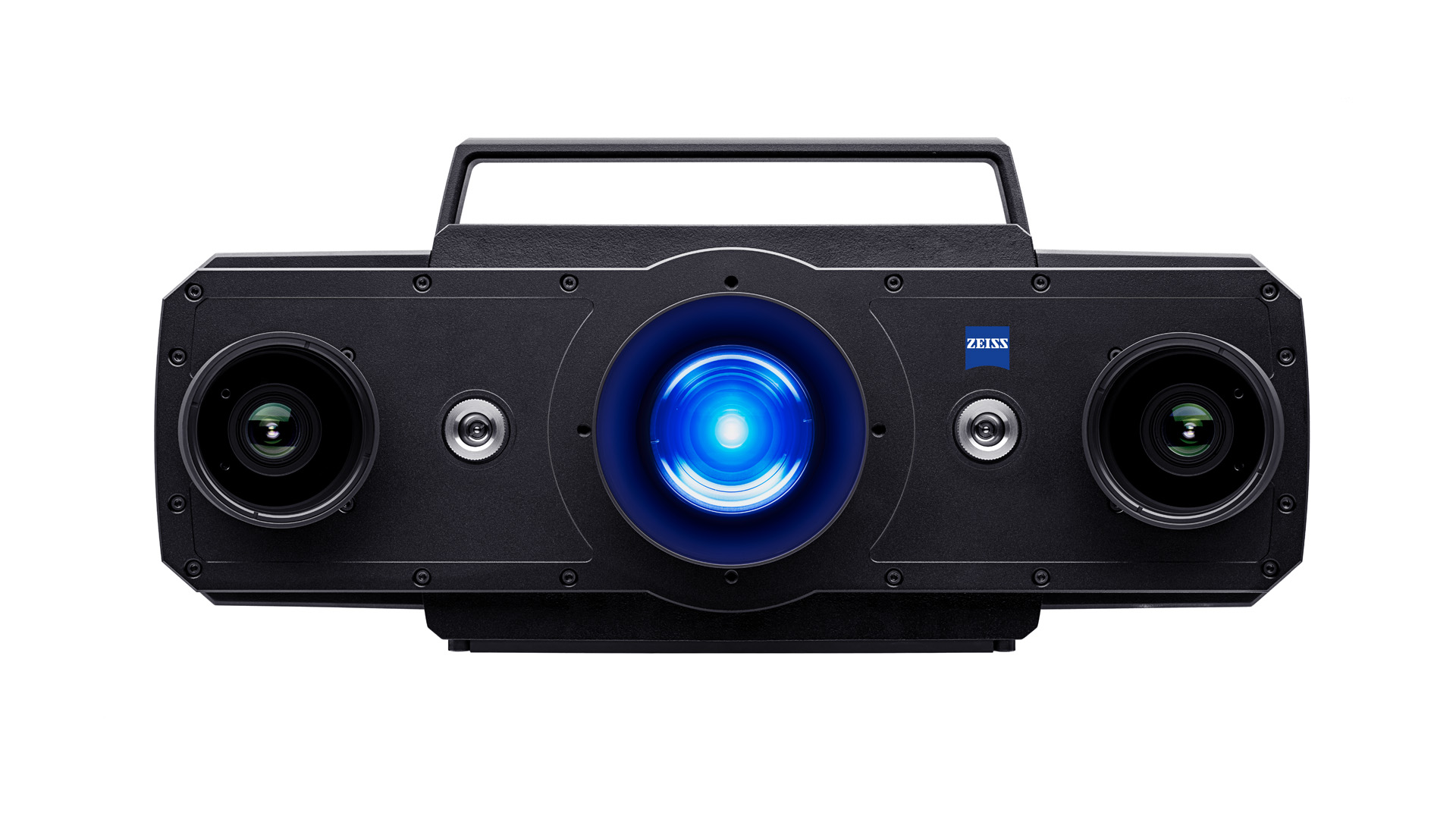

ATOS 5 porodica

ATOS senzori su prilagođeni da zadovolje metrološke zahteve u industriji. Pružaju apsolutno precizne i verifikovane rezultate merenja – čak i u zahtevnim okruženjima. 3D senzori koriste strukturisanu plavu svetlost i obavljaju bezkontaktno skeniranje.

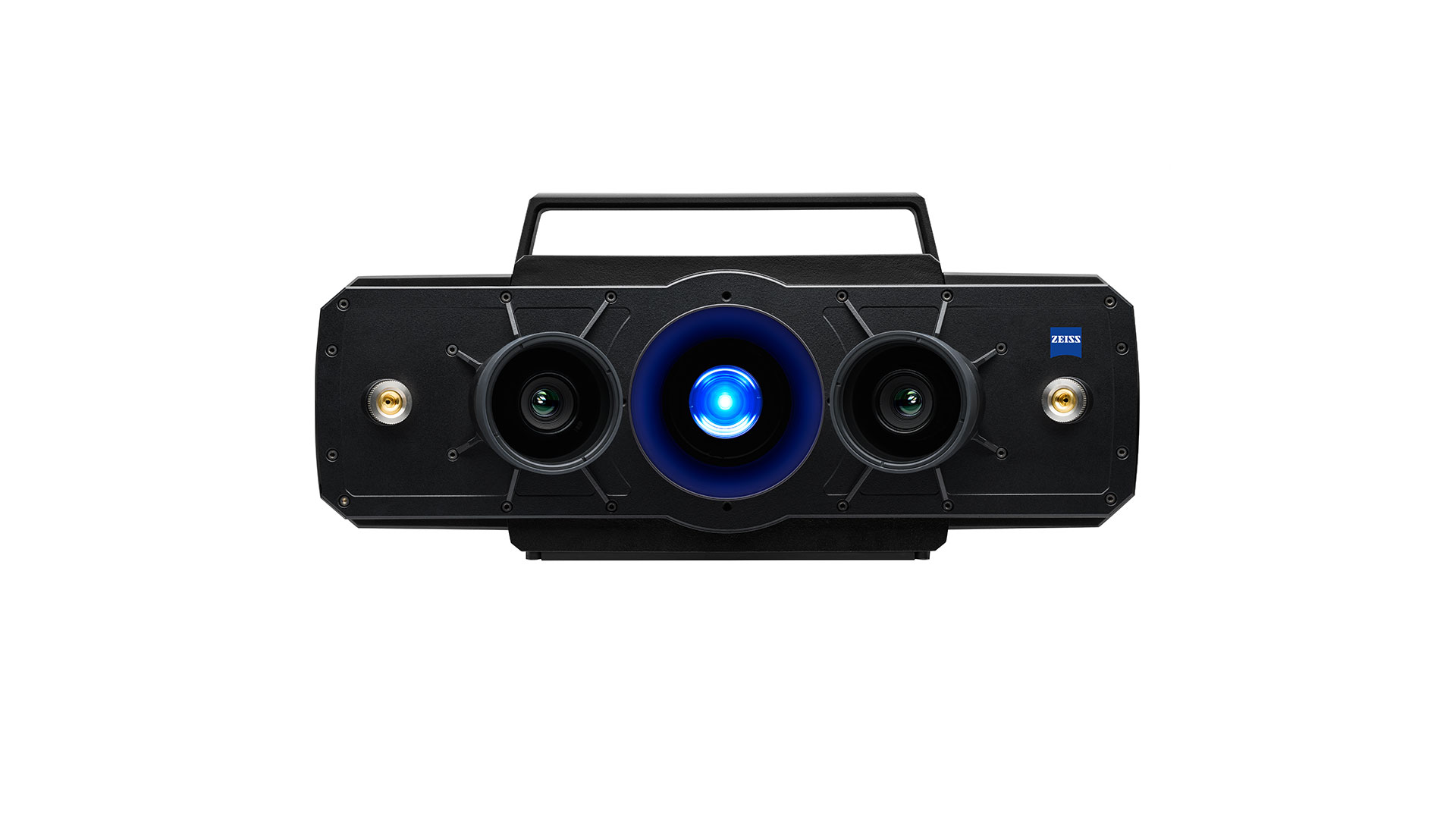

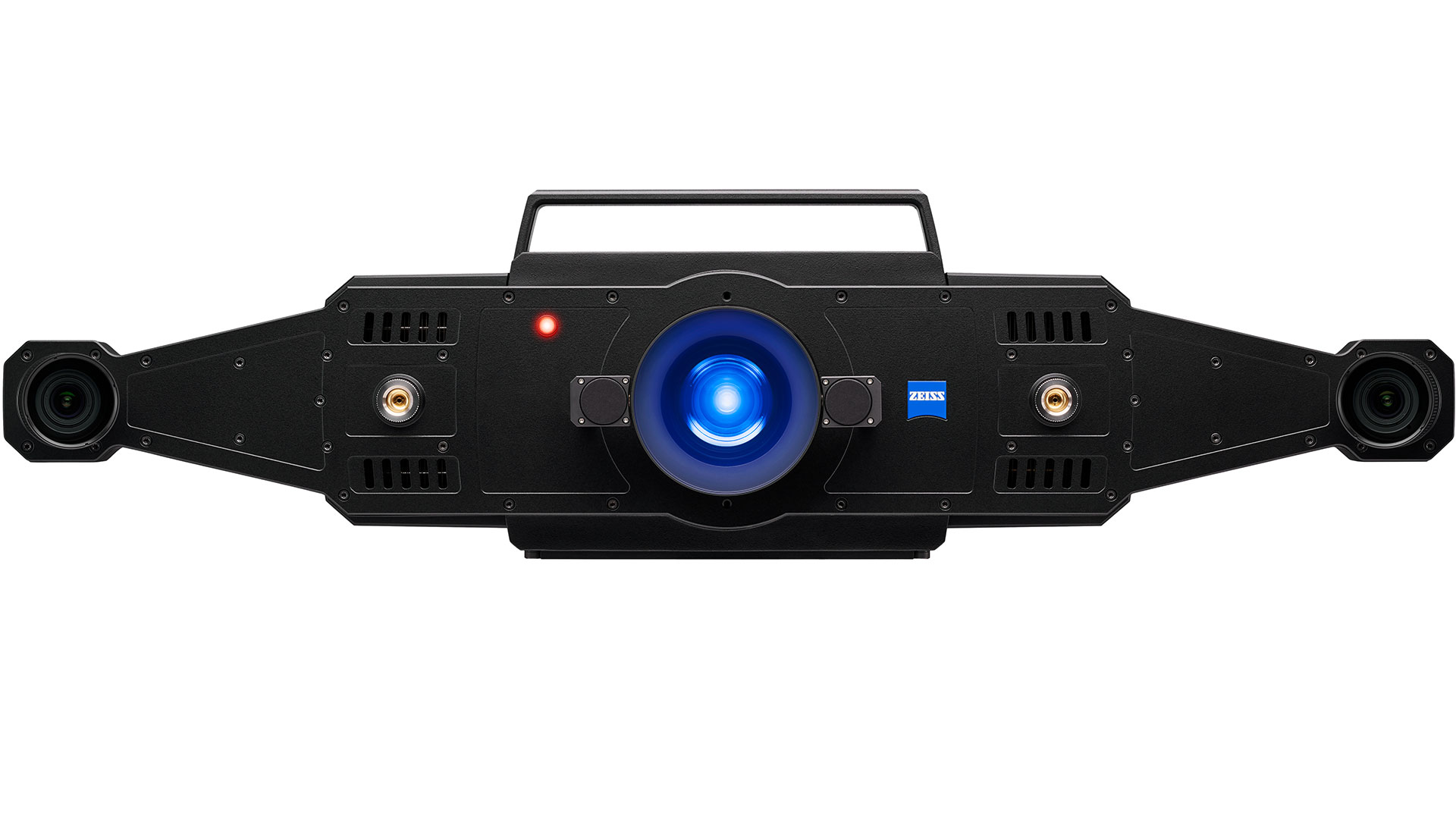

	ZEISS ATOS LRX	ATOS 5 for Airfoil	ATOS 5	ATOS 5X
Tehnički podaci
Vaš sistem za:	3D skeniranje za vrlo velike zapremine	precizno skeniranje najmanjih detalja	Sistem za 3D skeniranje velike brzine	automatizovano skeniranje za velike zapremine
Izvor svetlosti	LASER	LED	LED	LASER
Broj mernih tačaka po skeniranju	12 m	12 m	8 ili 12 m	12 m
Radno rastojanje	1810 mm	530 mm	880 mm	880 mm
		Saznajte više	Saznajte više	Saznajte više

Moćan u mnogim industrijama

Avio industrija

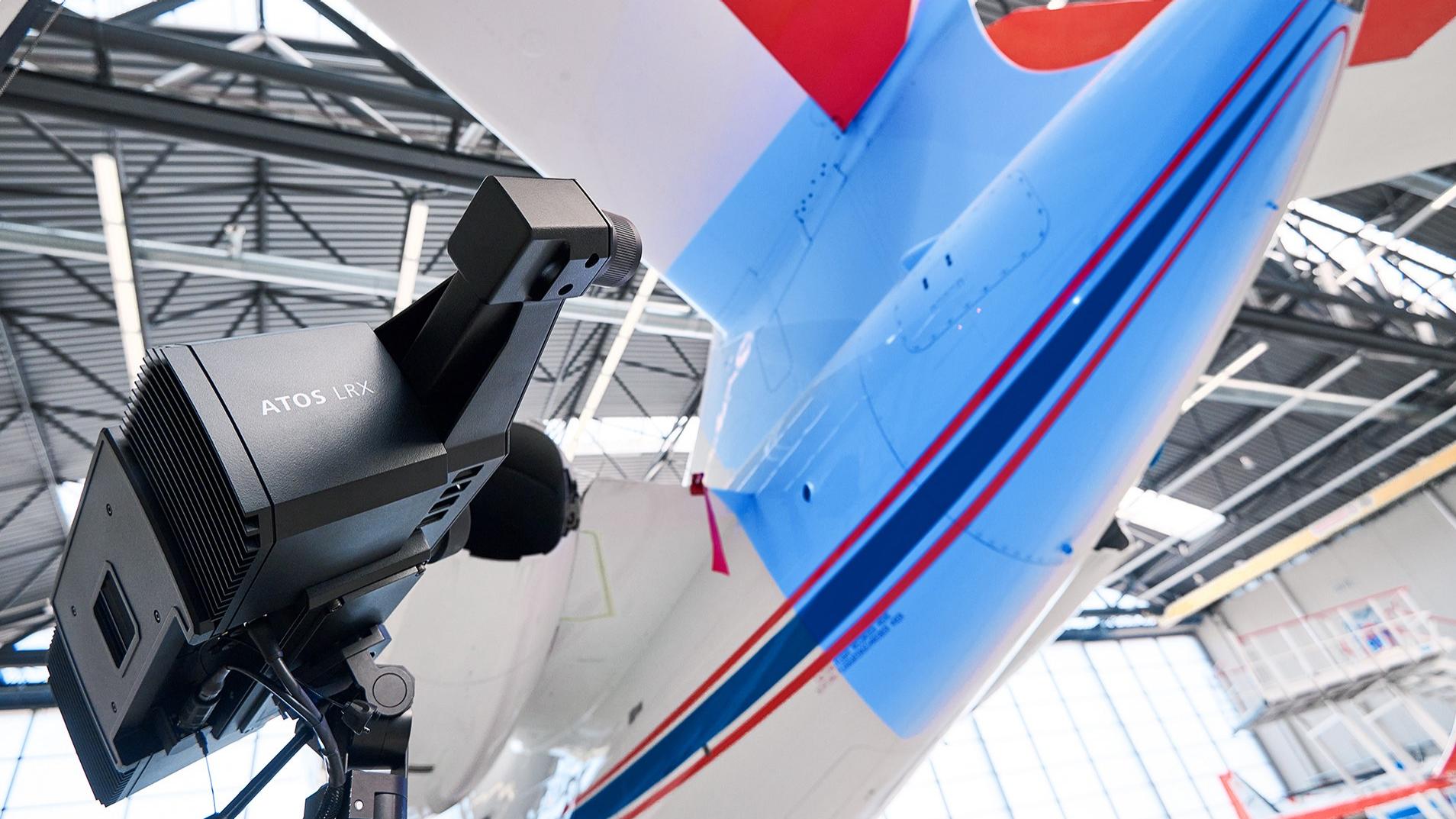

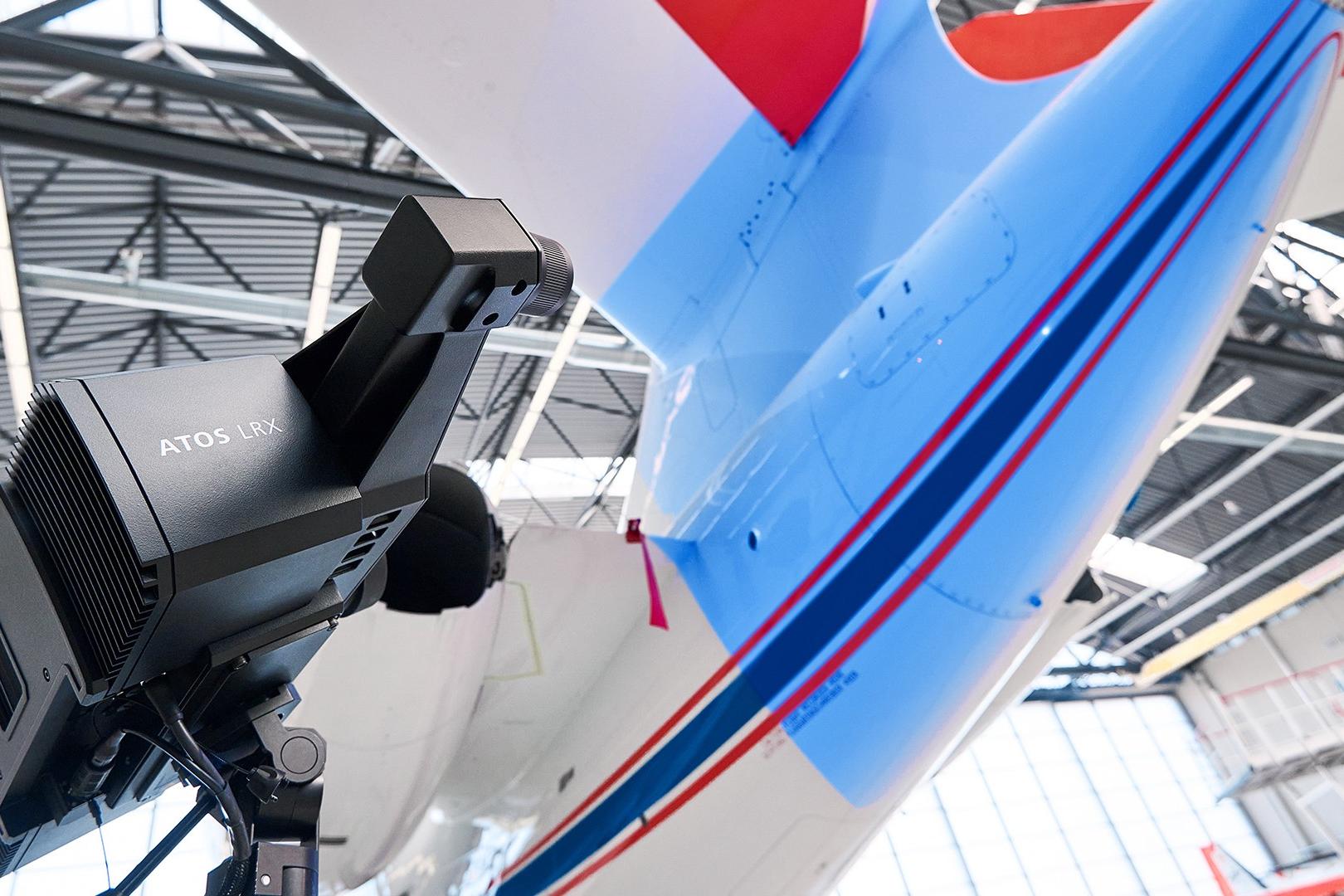

U vazduhoplovnoj industriji, ZEISS ATOS LRX se koristi za inspekciju strukturnih komponenti kao što su trup, rebra, repni stabilizatori i krila. Senzor se koristi i za digitalizaciju spoljne površine trupa, na primer radi provere zakovica i poravnanja panela. Rezultati merenja takođe ubrzavaju održavanje i popravke, jer ukazuju na površinske defekte.

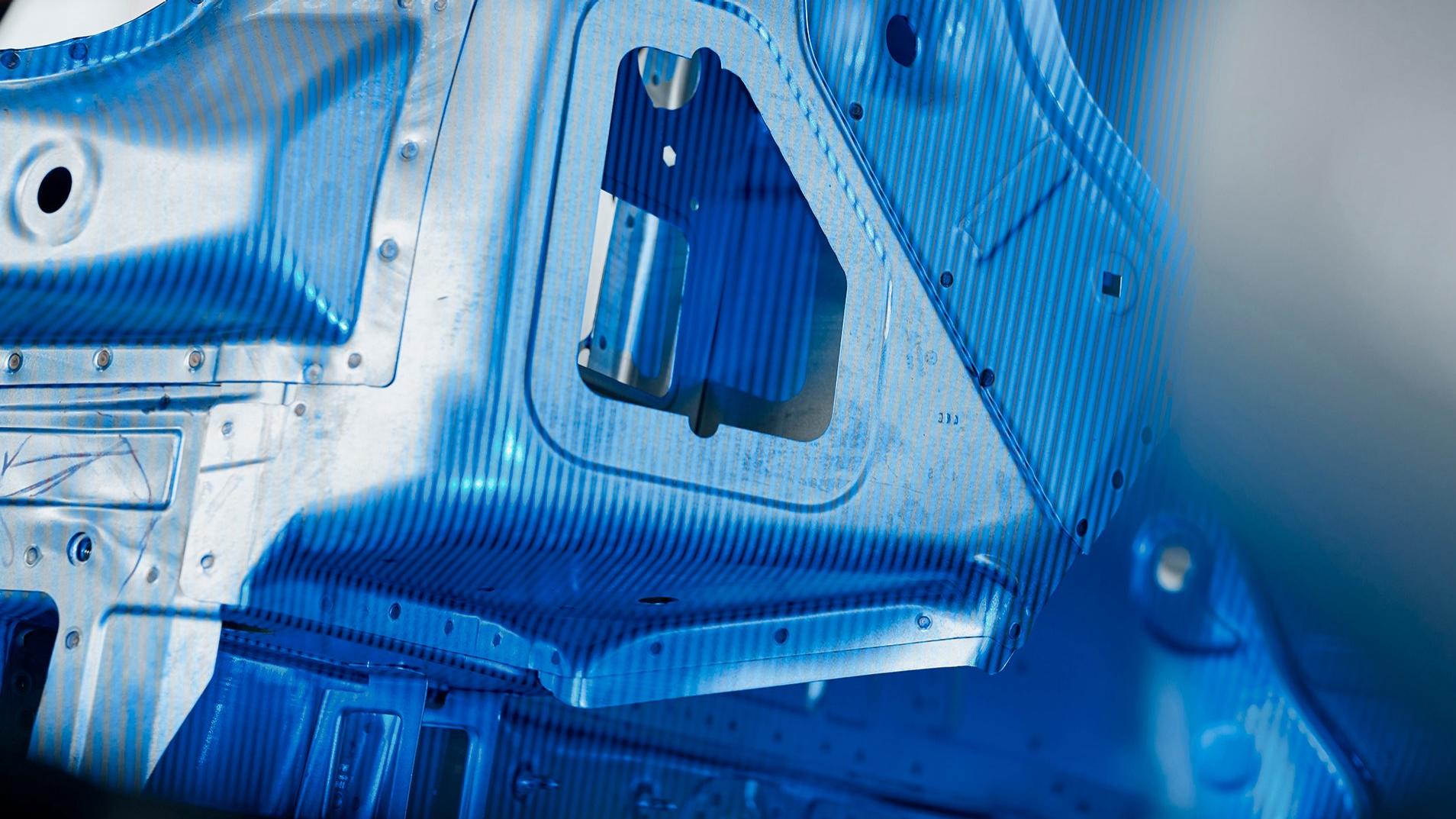

Automobilska industrija

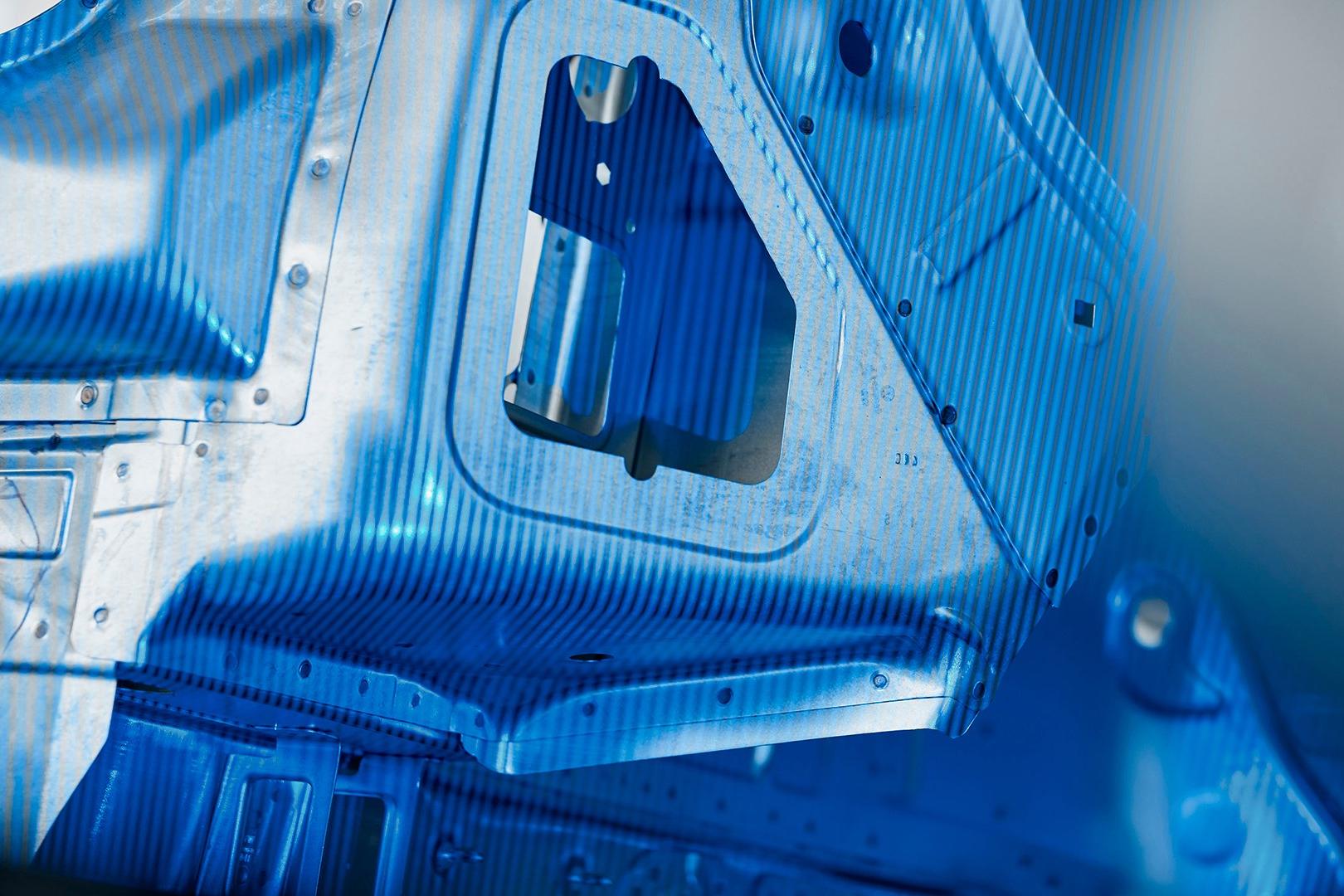

ZEISS ATOS LRX se koristi za digitalizaciju površina, kao što su glineni modeli u dizajniranju automobila. Zahvaljujući velikoj mernoj površini, senzor omogućava brzu nominalno-stvarnu komparaciju nakon nanošenja gline na model. U testovima sudara, ZEISS ATOS LRX omogućava brzo 3D skeniranje sudara vozila.
Brodogradnja

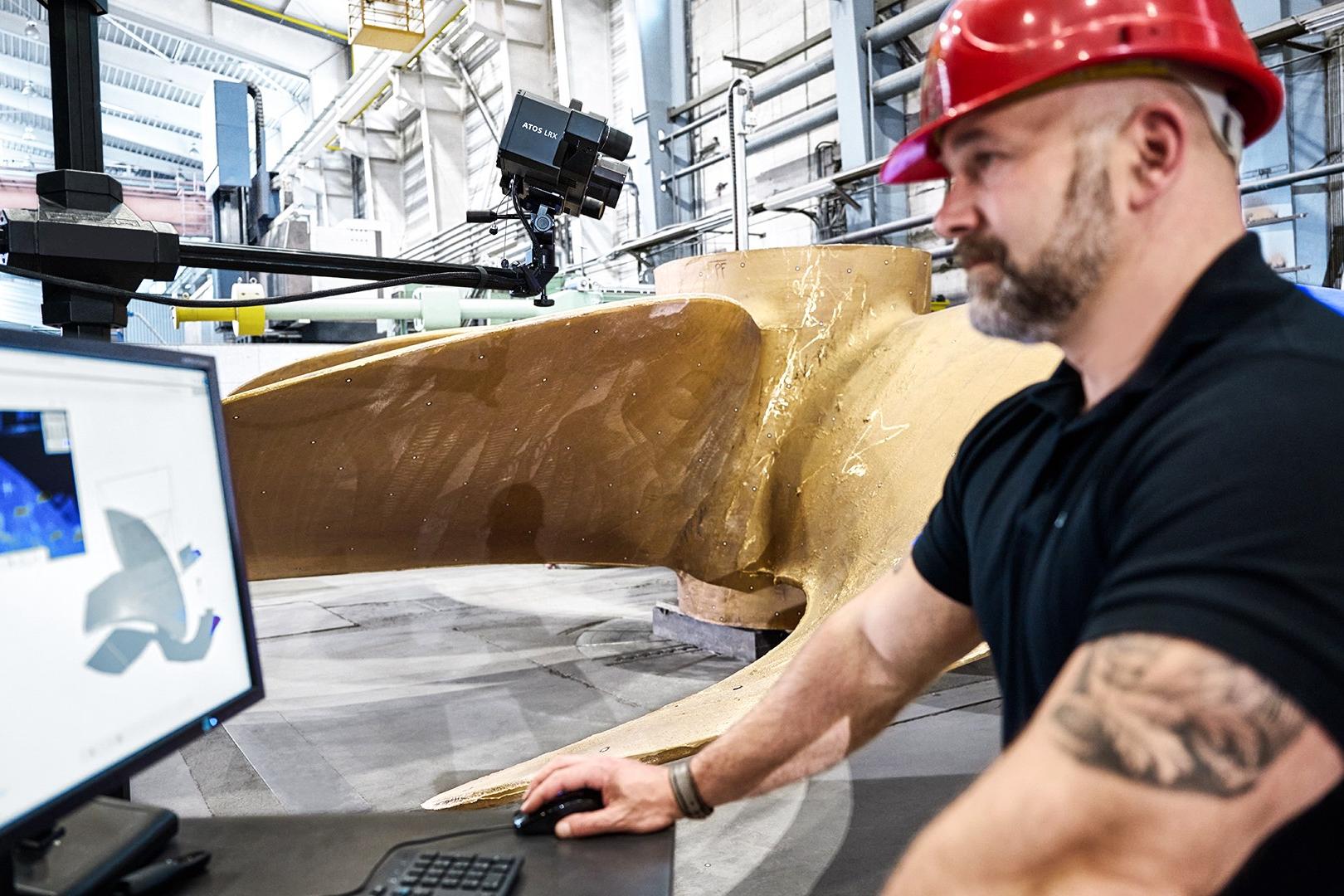

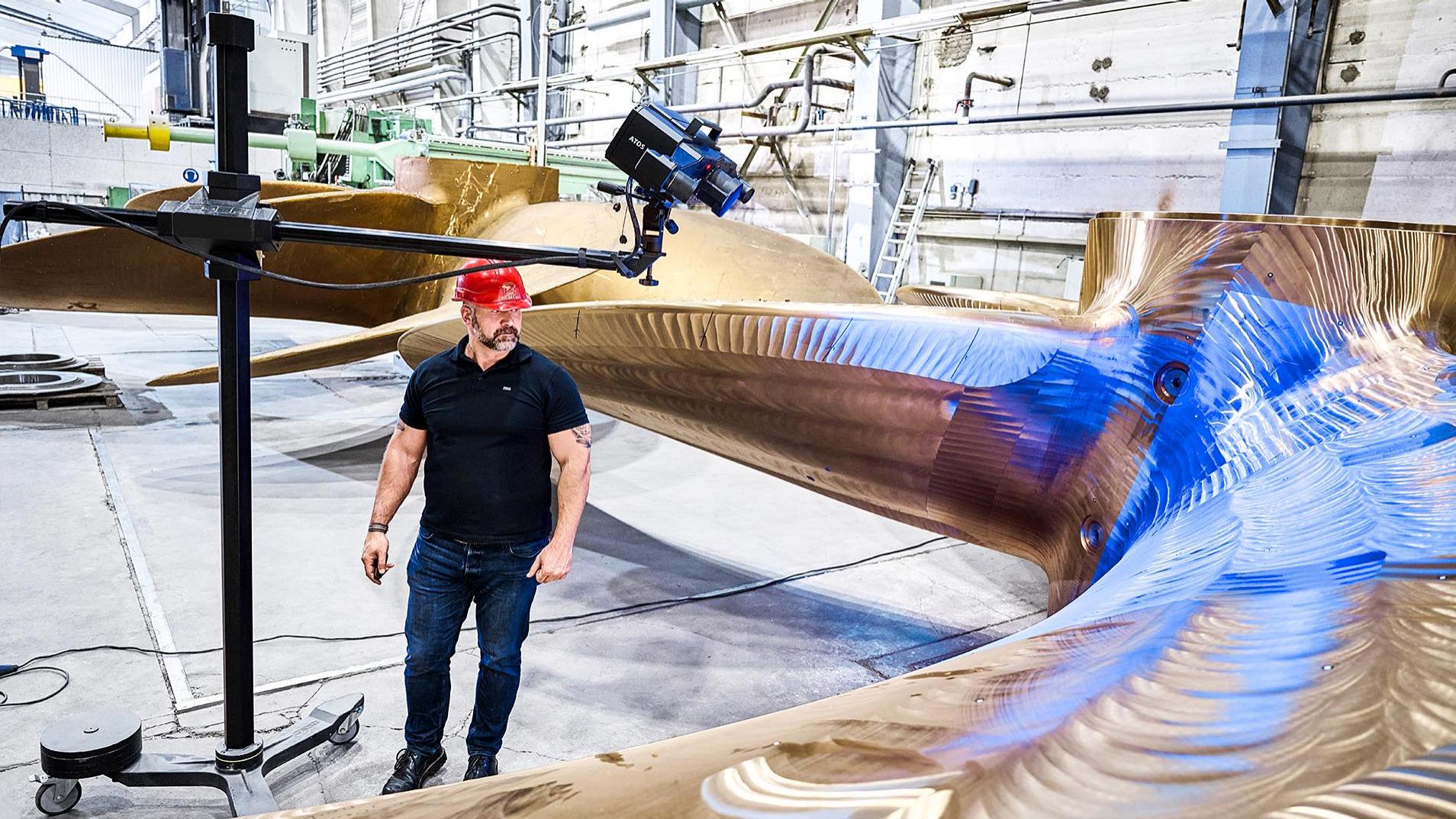

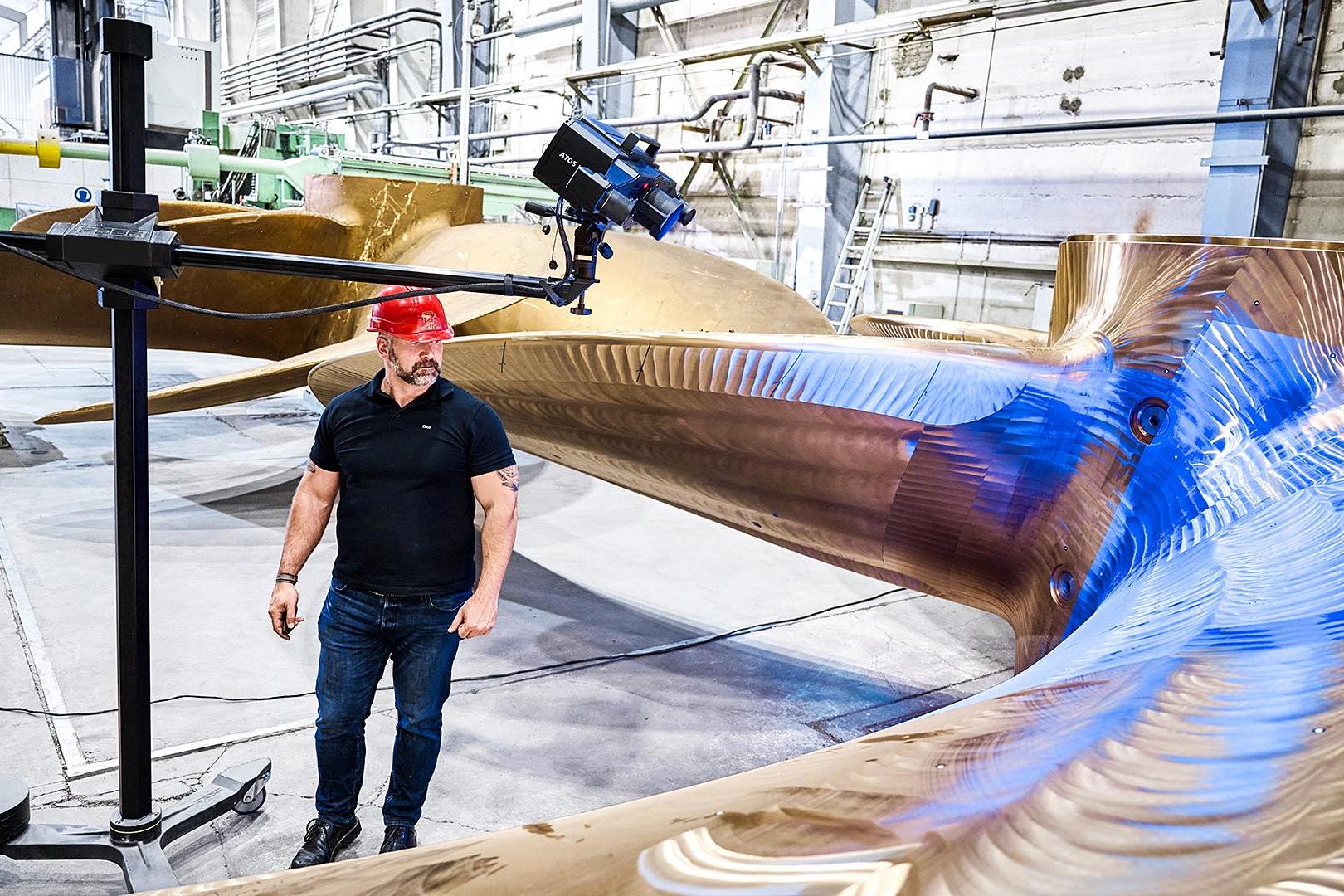

3D skener digitalizuje kompletnu površinu brodskih propelera i pruža važne informacije za održavanje i popravke, kao što su oštećenja na trupu broda.

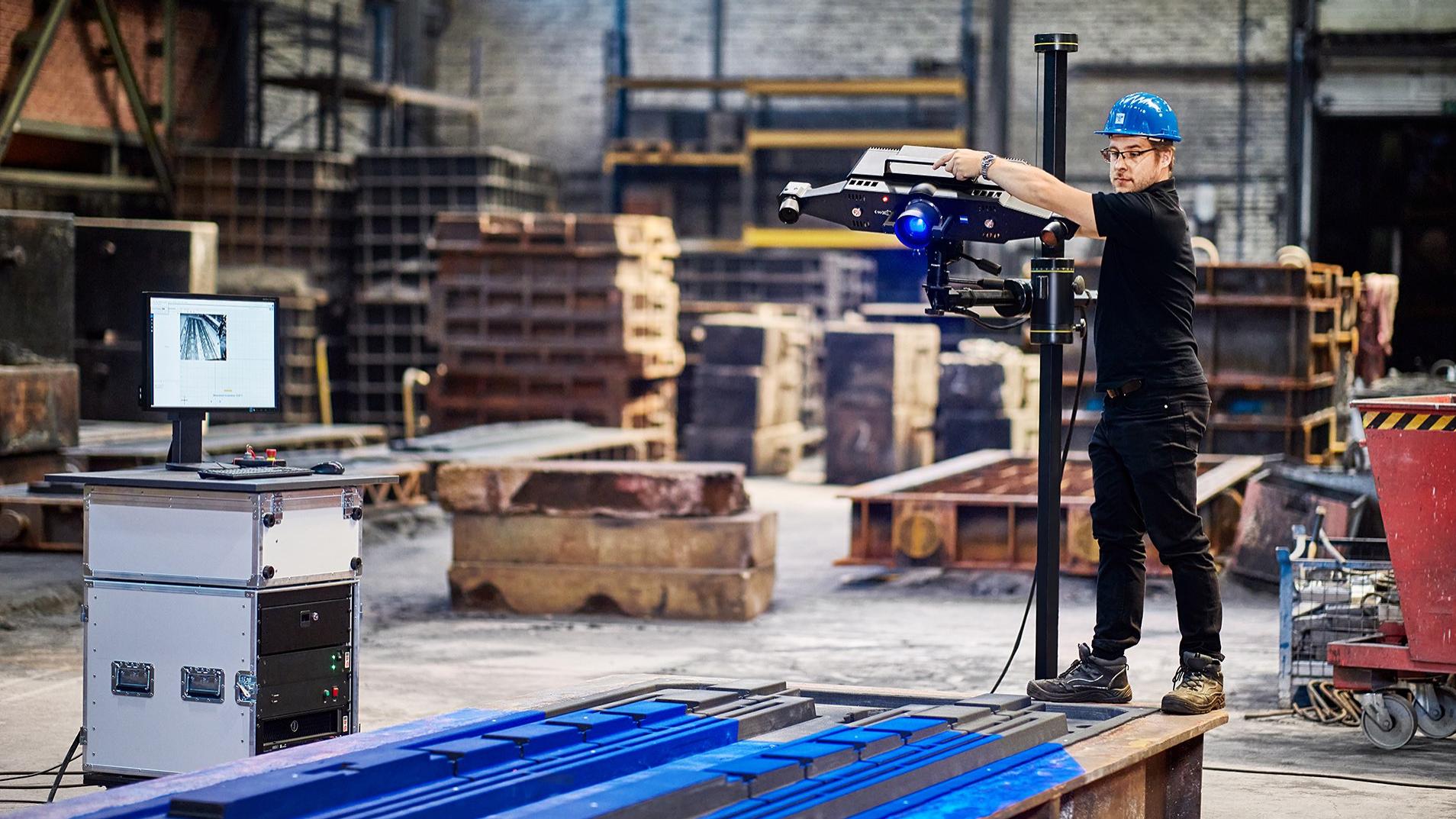

Izrada alata i mašinstvo

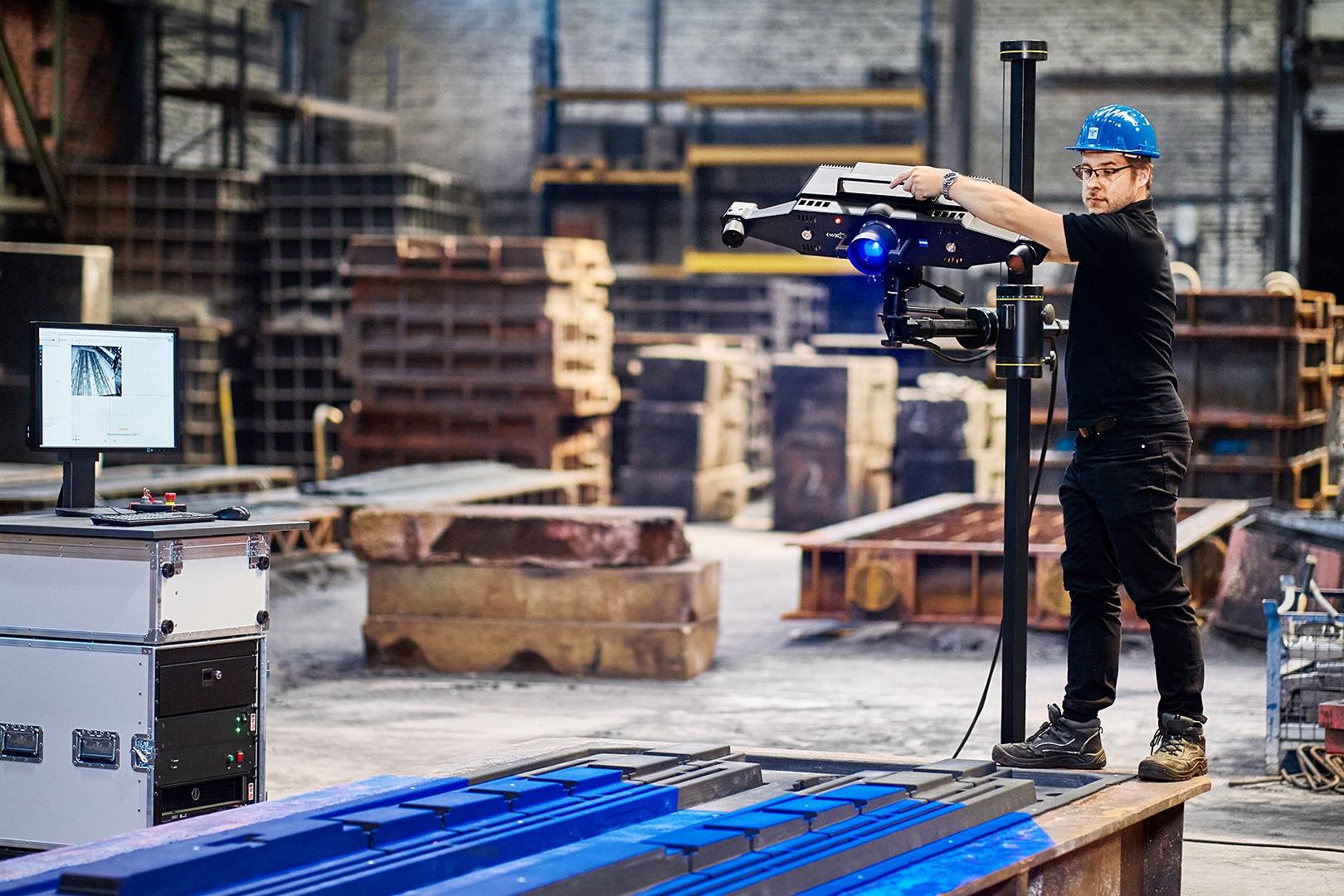

ZEISS ATOS LRX optimizuje dizajn delova i alata. Senzor omogućava digitalizaciju modela, polovine kalupa i livenih poluproizvoda, kao što su komponente alata za oblikovanje, u visokoj rezoluciji. U mašinstvu, 3D skener ubrzava kontrolu kvaliteta velikih, zavarenih konstrukcija.
Vetroenergetika

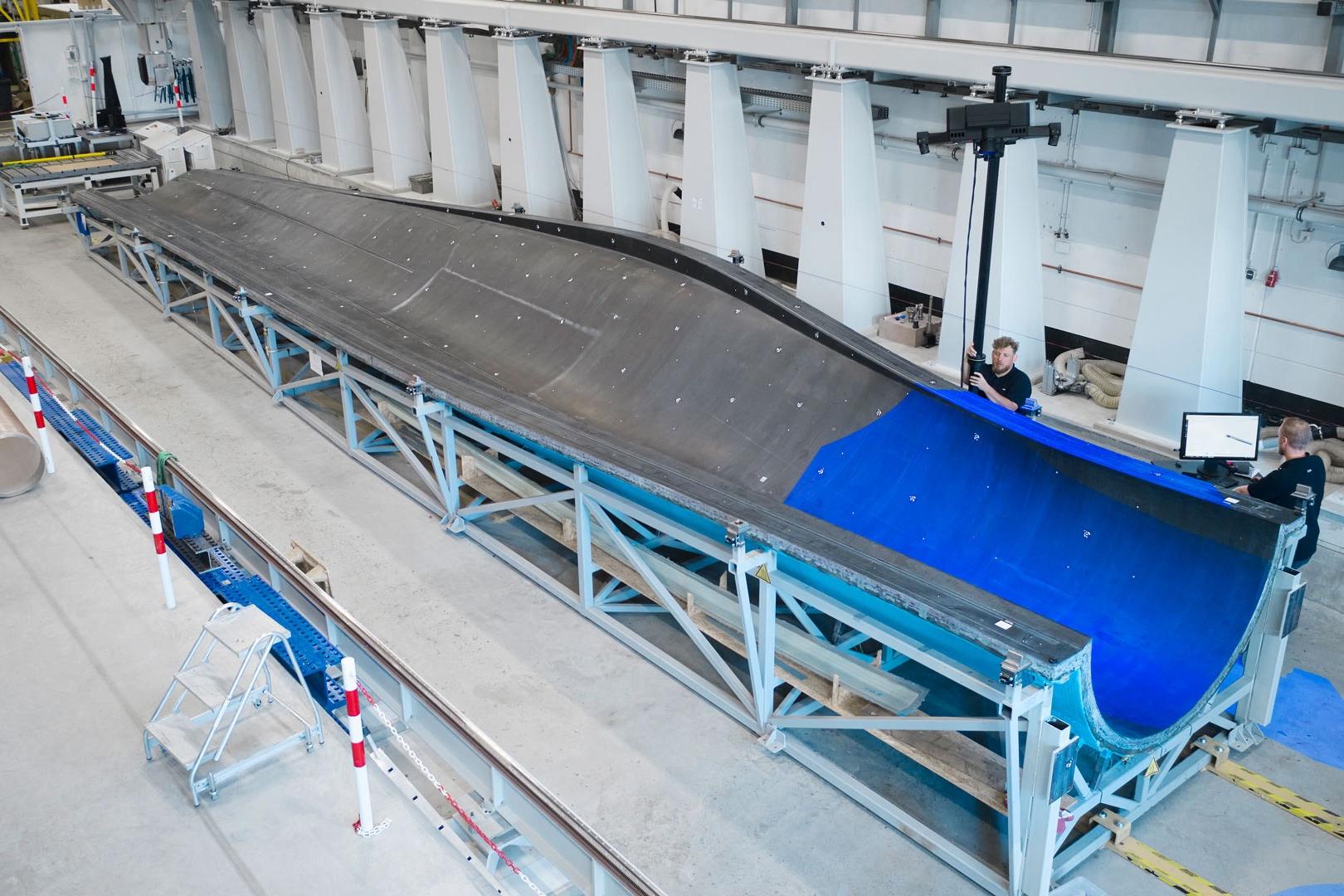

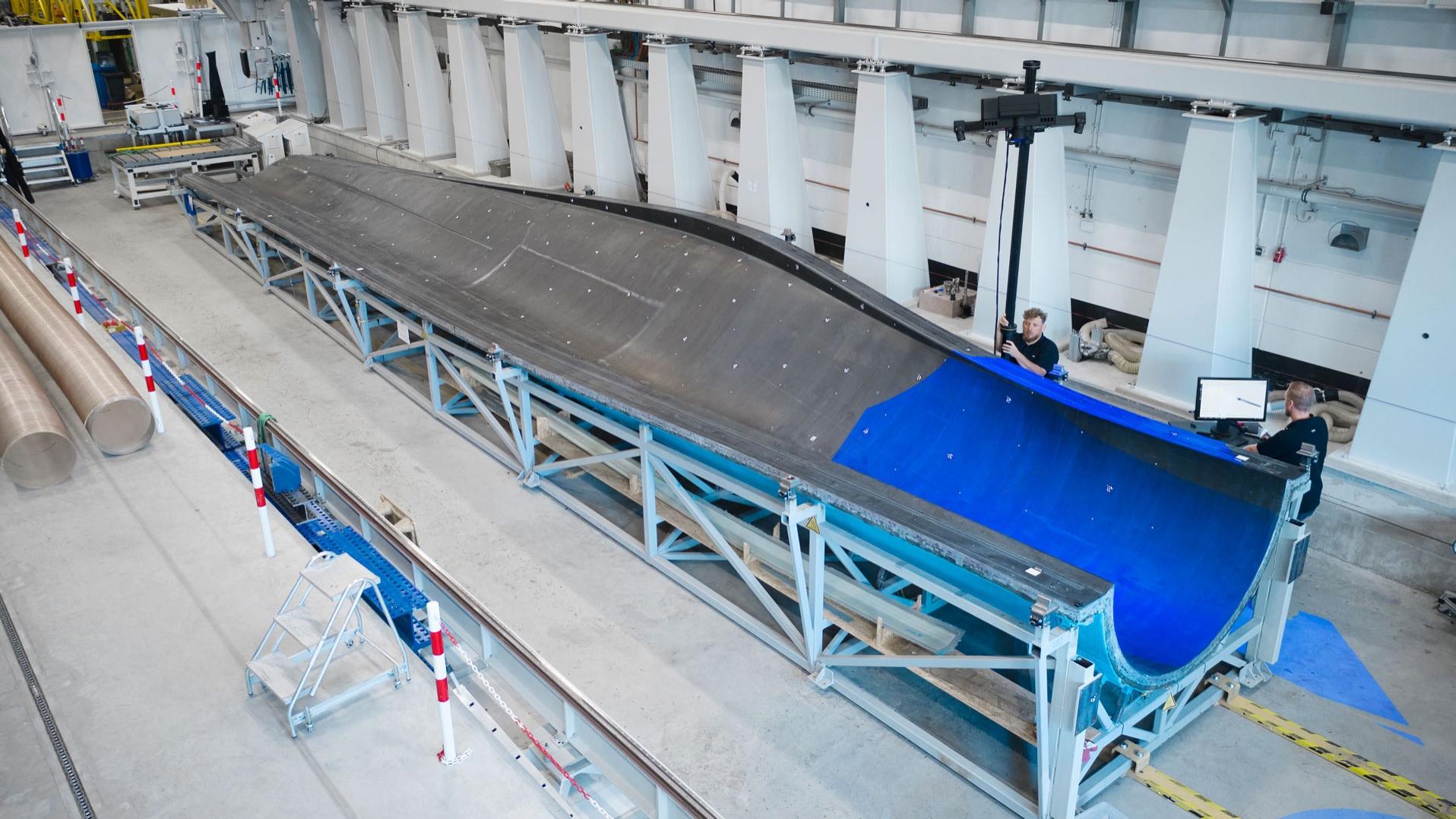

U projektovanju i proizvodnji vetrogeneratora, ZEISS ATOS LRX skenira lopatice rotora, kalupe i kućišta vetrogeneratora.

Ekskluzivni uvidi za kupce: Siempelkamp Gießerei

Nemačka kompanija Siempelkamp Gießerei je, u saradnji sa ZEISS-om, instalirala najveću bezkontaktnu robotsku mernu ćeliju na svetu. Glavni deo merne ćelije je 3D skener ZEISS ATOS LRX, koji je namenski razvijen za velika merna područja i zahtevna okruženja. Snažni laserski izvor svetlosti omogućava mu da prikupi podatke o celom mernom polju u izuzetno kratkom roku. Softver automatski prikazuje odstupanja celog polja između stvarnih 3D koordinata i CAD podataka. Koristeći ove podatke, livnica je u mogućnosti da brzo prepozna, analizira i koriguje odstupanja u kvalitetu.
