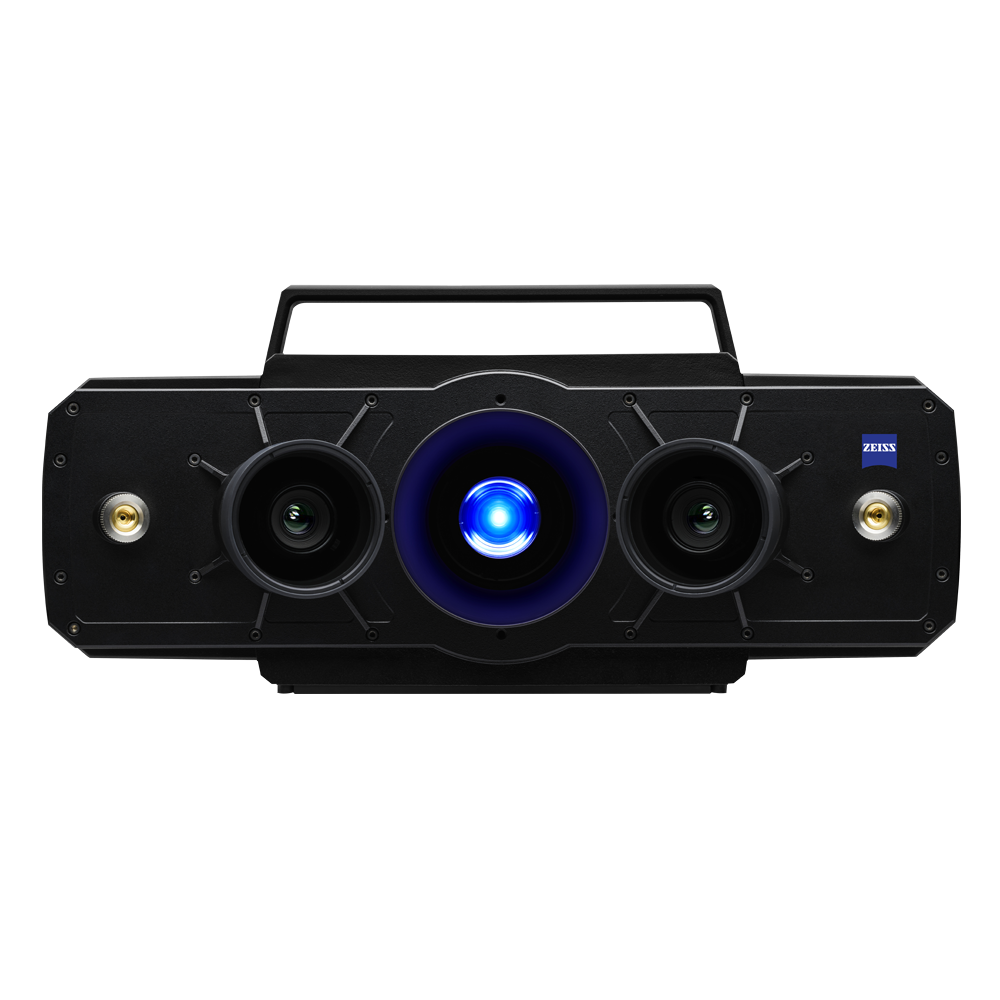

ATOS 5 for Airfoil

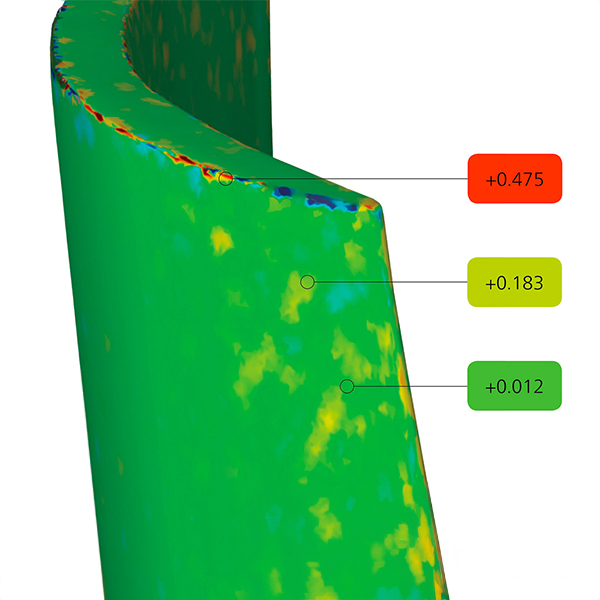

3D vizualizacija odstupanja površine od CAD modela ili referentnog modela mreže je standard u ZEISS tehnologiji. Poređenje površina se obično koristi prilikom razvoja novih proizvoda, radi identifikacije potencijalnih problema u proizvodnom procesu. Poređenja se mogu izvršiti u više poravnanja, uključujući najbolje uklapanje sa CAD modelom ili RPS sistemom. Ovaj napredni alat otkriva karakteristike proizvoda koje tradicionalni alati ne mogu da detektuju.

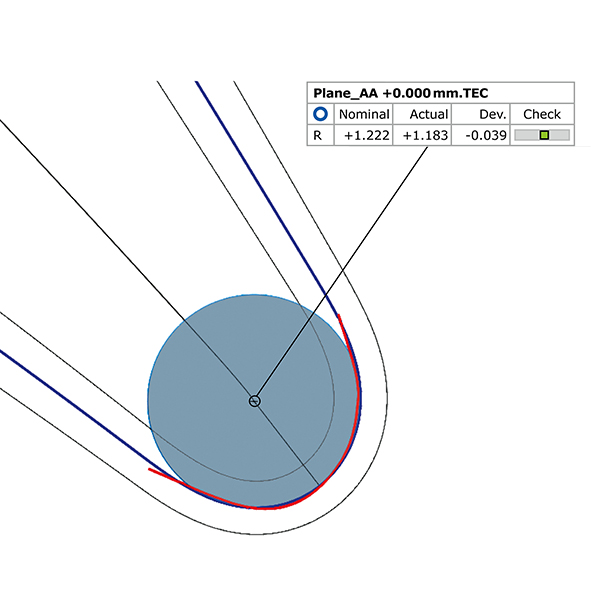

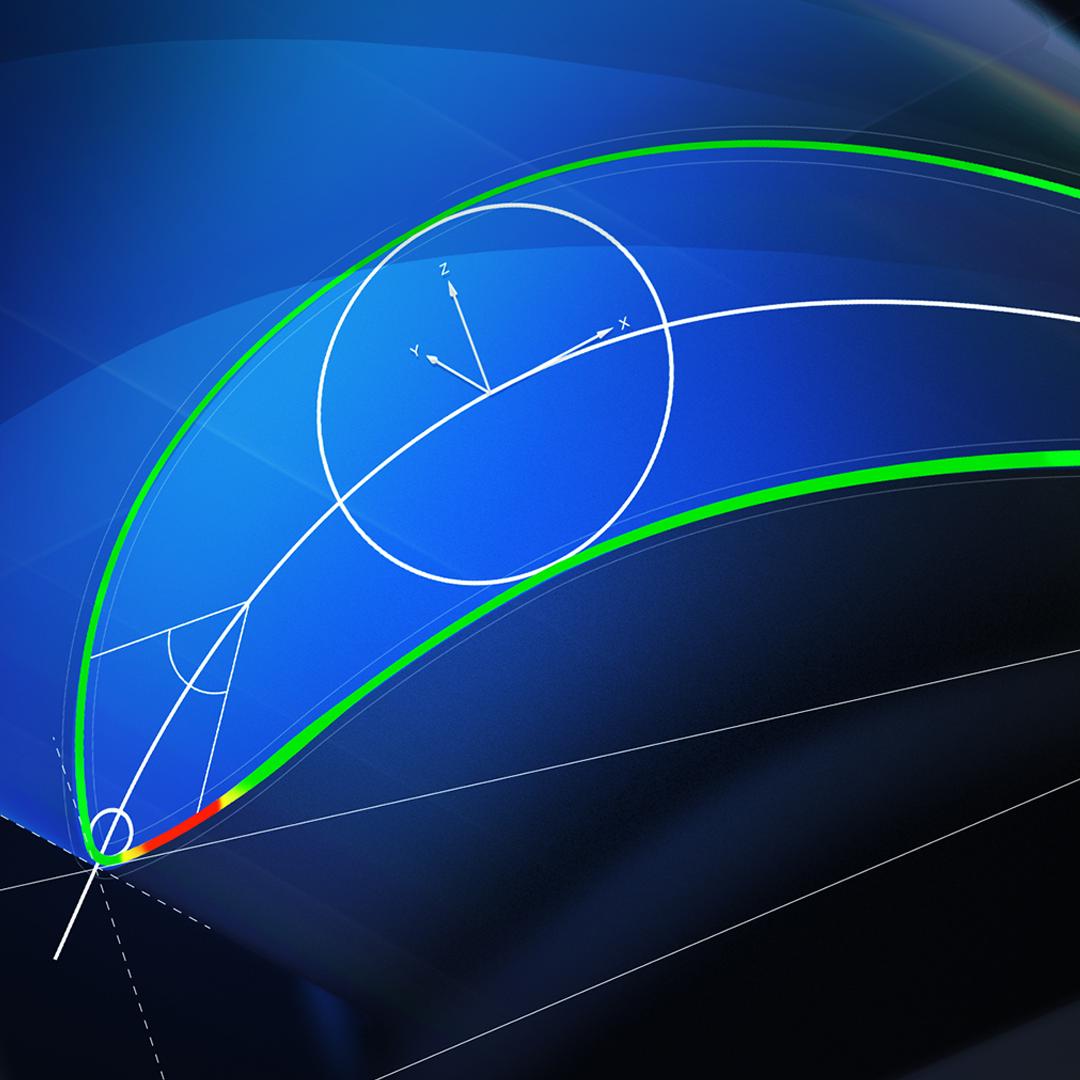

Generisanje tačaka na ivici je standardna funkcionalnost i definiše se presečnom tačkom linije zakrivljenosti na vodećoj ili izlaznoj ivici, na strani usisa i potiska profila. Napredni parametri omogućavaju fino podešavanje položaja tačaka po liniji zakrivljenosti. Generisanje kružnica na ivicama je automatizovano i generišu se elementi na vodećoj ili izlaznoj ivici aeroprofila.

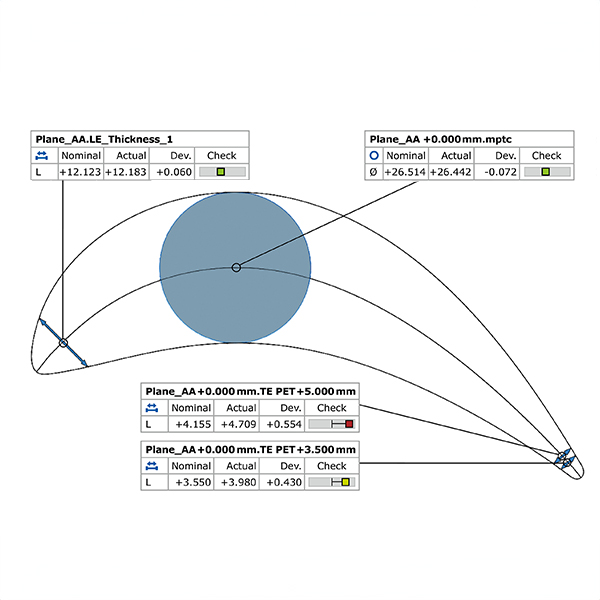

Standardna funkcionalnost koja generiše merenja debljine na vodećoj ili izlaznoj ivici aeroprofila. Jednostavan prozor za unos podataka zahteva vrednost rastojanja na kojoj se vrši merenje debljine u odnosu na tačku ivice. Različite konfiguracije omogućavaju da se merenje vrši po liniji zakrivljenosti. Moguće je generisati konvencionalna merenja debljine, na unapred definisanim uglovima prema crtežu. Dostupno je i merenje maksimalne debljine aeroprofila, metodom rastojanja ili metodom maksimalnog upisanog kruga.

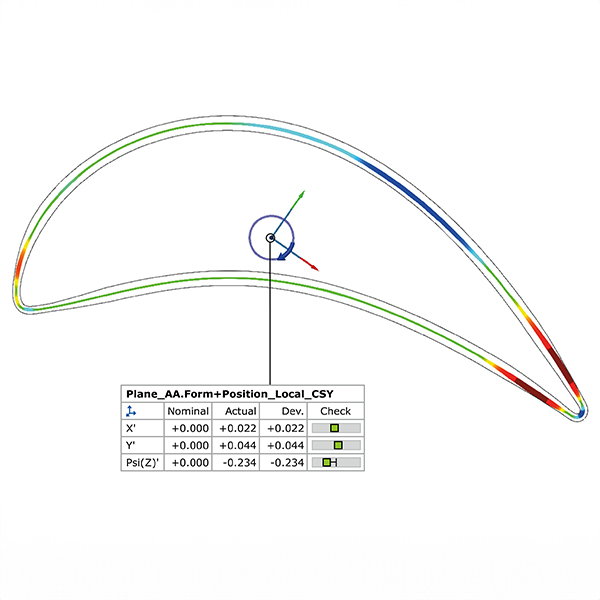

Softver omogućava fleksibilnu metodologiju za analizu oblika i položaja sekcija aeroprofila, kako bi se zadovoljile potrebe krajnjeg korisnika. Moguće je uporediti metode evaluacije izmernih podataka sekcije, korišćenjem Čebiševljeve, Gausove ili metode najboljeg uklapanja u tolerancije. Softver omogućava poređenje rezultata sa promenljivim zonama tolerancije, gde se vrednosti tolerancija razlikuju po sekcijama aeroprofila.
