OPTIČKO 3D SKENIRANJE

ATOS Q

Kvalitet počinje sa Q.

ATOS Q je industrijski 3D skener, koji zahvaljujući širokom spektru merenja, može biti primenjen u različitim aplikacijama. Uz brojne karakteristike iz naših visokokvalitetnih automatizovanih sistema, lagana konstrukcija ATOS Q skenera omogućava jednostavan transport između lokacija, pružajući korisnicima dodatnu udobnost i fleksibilnost.

Kompaktan
Mobilan
Fleksibilan


      Nova ATOS kompaktna klasa

    ATOS Q je pouzdan i svestran, što ga čini idealnim rešenjem za složene zadatke merenja i inspekcija. Kompaktni sistem ispunjava visoke metrološke zahteve.

Sadržaj trećih strana je blokiran

Video plejer je blokiran zbog vaših željenih postavki kolačića. Da biste promenili postavke i reprodukovali video, kliknite na dugme u nastavku i prihvatite upotrebu „funkcionalnih“ tehnologija praćenja.

Pouzdan – pravi ATOS senzor

ATOS senzori su se kao optički 3D merni sistemi afirmisali u gotovo svim industrijama. Njihov uspeh se zasniva na preciznoj optoelektronici, robustnom dizajnu senzora i moćnom softveru. ATOS Q nastavlja ovu priču o uspehu: Senzor usavršava sinergiju dizajna, tehnologije i performansi. Rezultat: svestran i kompaktan sistem sa pravim ATOS DNK.

ATOS dizajn

ATOS Q je posebno razvijen za industrijsku primenu i pruža potpuno proverljive rezultate merenja, čak i u zahtevnim uslovima. Robustni optički i elektronski sistemi ATOS Q 3D senzora otporni su na prašinu i prskanje, omogućavajući jednostavan prelazak sa merne sobe na radni pod. ATOS Q senzor se odlikuje jednostavnom i praktičnom upotrebom, što korisnici posebno cene.
ATOS tehnologija

ATOS Q brzo prikuplja informacije o kvalitetu sa visokim nivoom detalja, pružajući pouzdanu osnovu za njihovo jednostavno tumačenje. Njegov princip trostrukog skeniranja pruža prednosti pri merenju reflektujućih površina i objekata sa udubljenjima. Blue Light Equalizer pojačava intenzitet izvora svetlosti i prenosi uniformno svetlo bez mrlja na projekcionu jedinicu.
ATOS performanse

Zahvaljujući Blue Light Equalizer-u i brzoj obradi podataka, ATOS Q impresionira izvanrednim performansama. Blue Light Equalizer omogućava brzu projekciju fringa i dovoljno je snažan da omogući kratka vremena merenja čak i na zahtevnim površinama. Industrijske priključne jedinice sa optičkim kablovima i robustnim konektorima obezbeđuju visok obim prenosa podataka.

Svestran – ATOS Q uspešno odgovara na svaki izazov

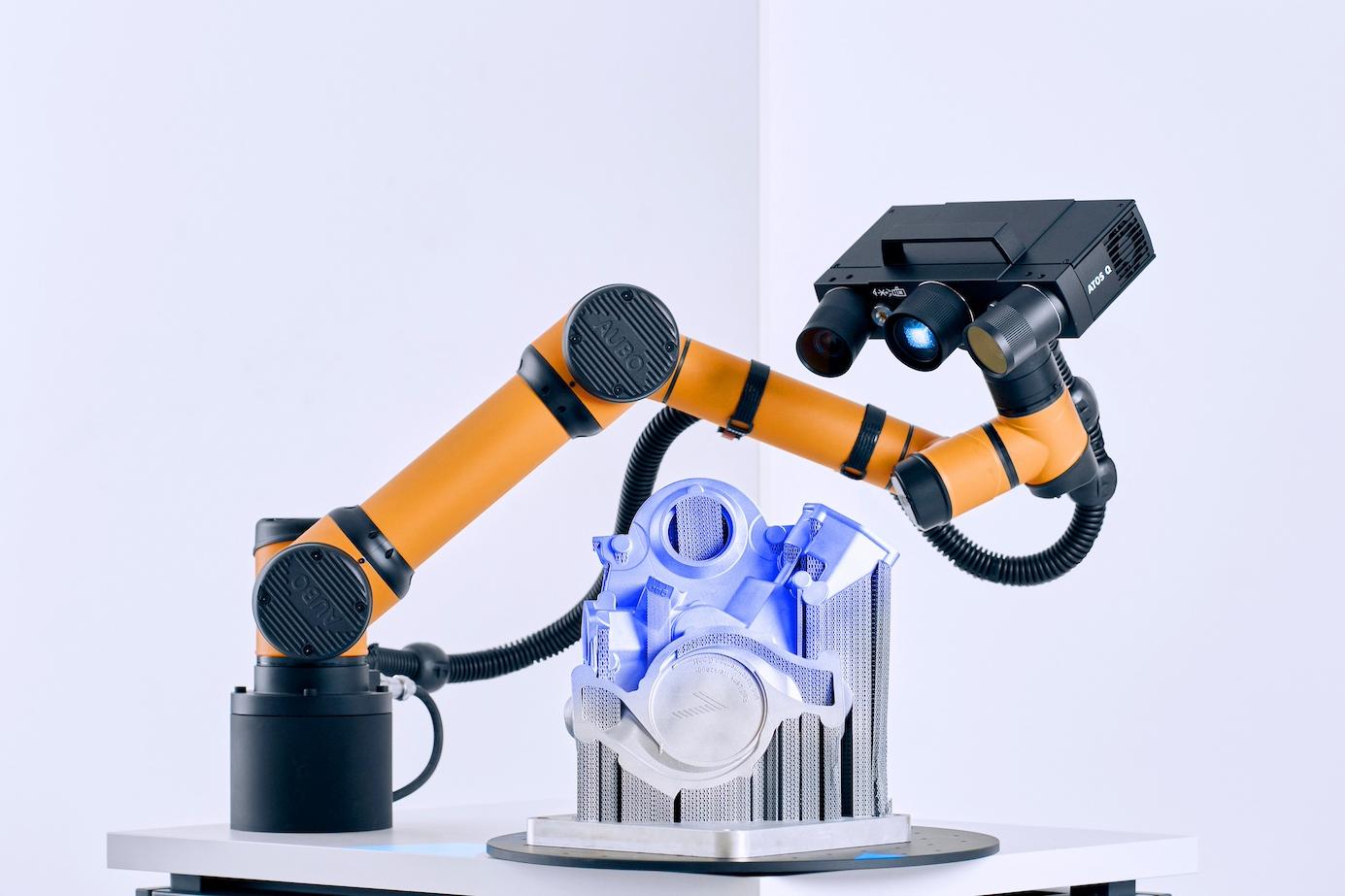

Kompaktan ATOS Q senzor je vrlo svestran. Rešava složene zadatke merenja i inspekcije u ručnom, poluautomatskom ili potpuno automatizovanom radu na ZEISS ScanCobot-u i u ATOS ScanBox 4105.

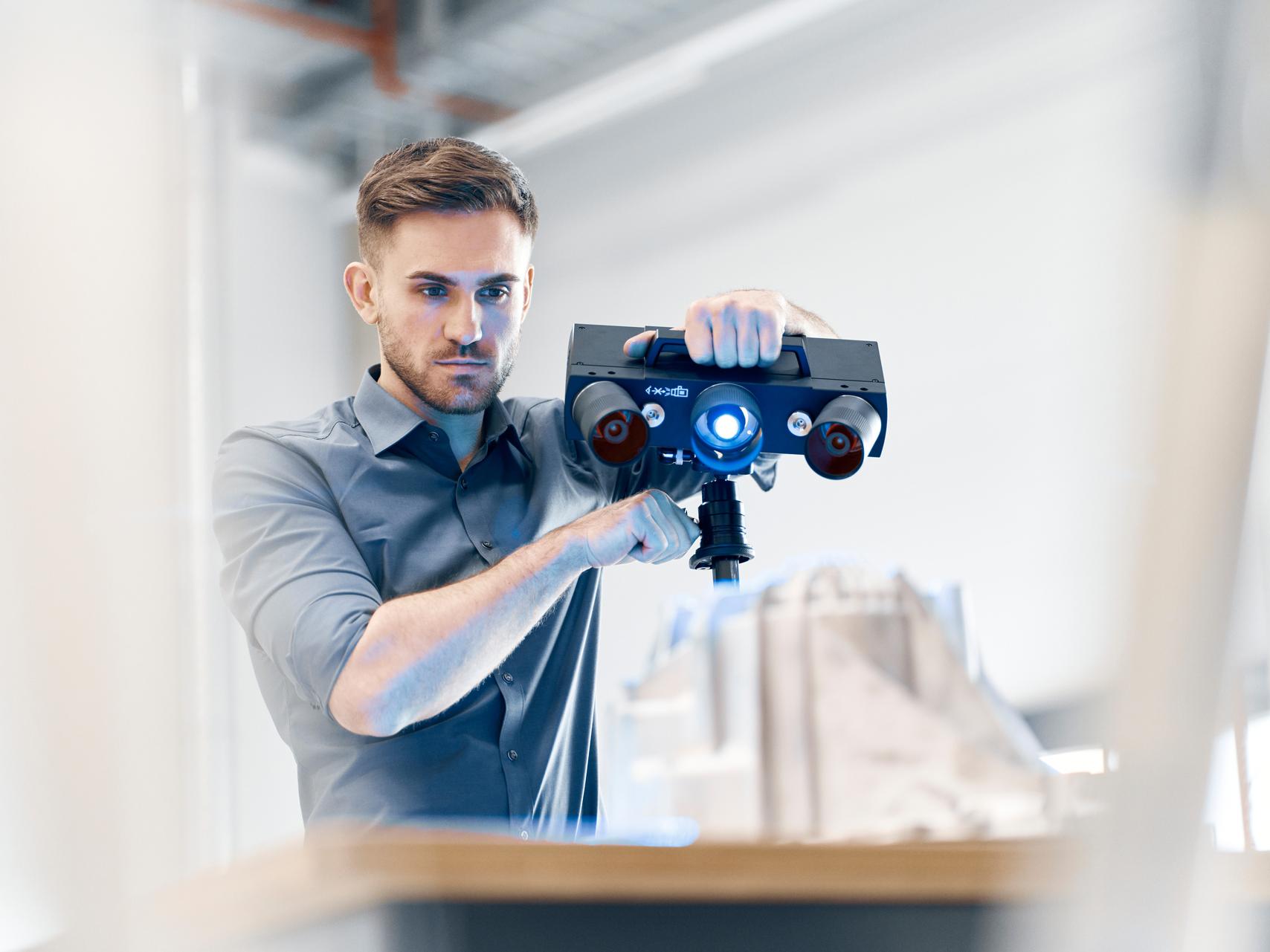

Ručno

Sa težinom od samo 4 kg i kompaktnim dizajnom, ATOS Q je lagan i jednostavan za premeštanje. Može se koristiti na tronošcu u mernoj sobi, ali i mobilno u proizvodnji.

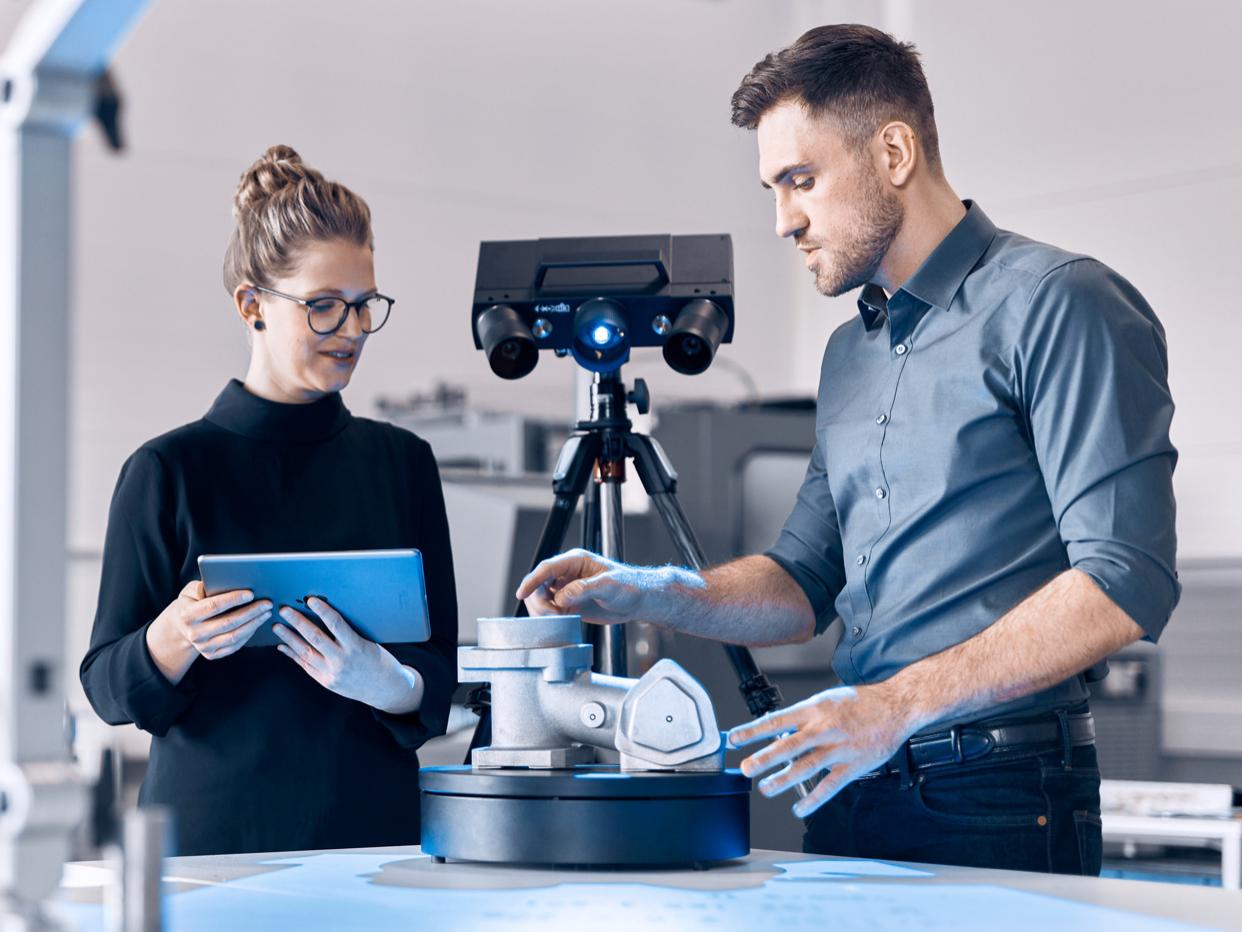

Poluautomatski

U kombinaciji sa tronošcem, ili alternativno sa stonim postoljem i rotari stolom ili Motorization Kit-om, ATOS Q se može koristiti za poluautomatski rad.

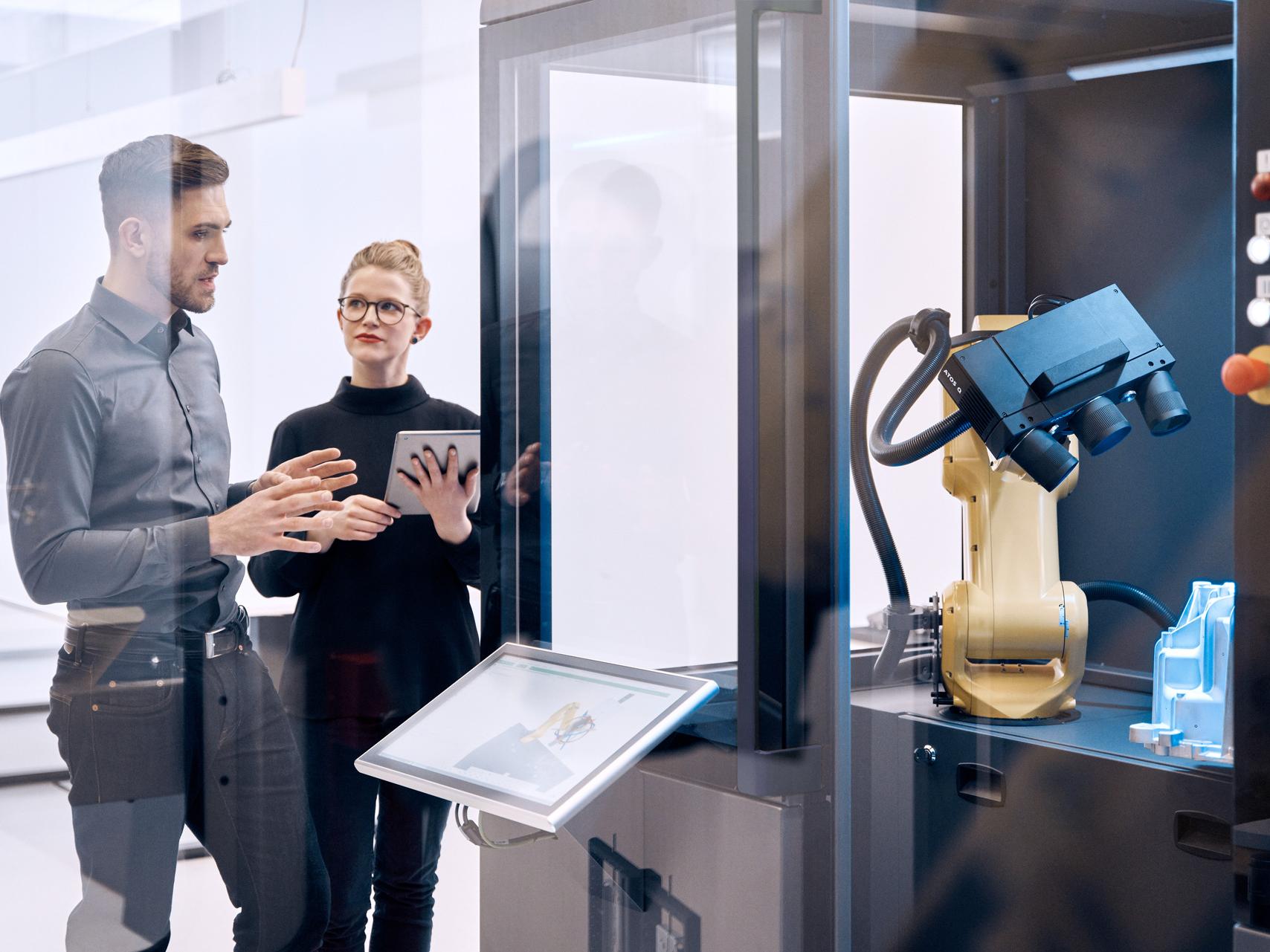

Automatizovano

ATOS Q dostiže svoju maksimalnu efikasnost na ZEISS ScanCobot-u i u ATOS ScanBox 4105. Sistemi omogućavaju serijsku kontrolu kvaliteta sa visokim protokom i visokom pouzdanošću procesa.

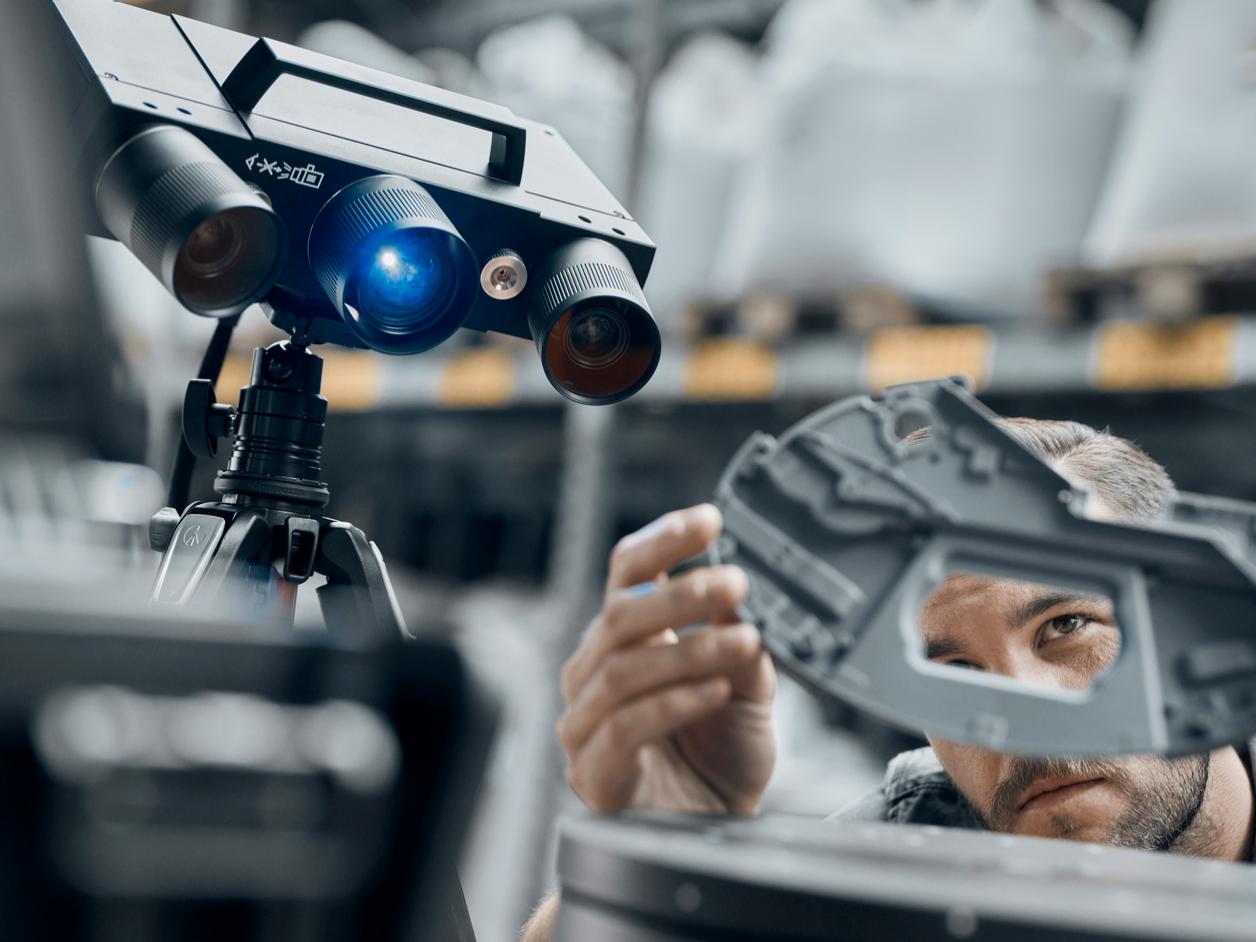

ATOS Q

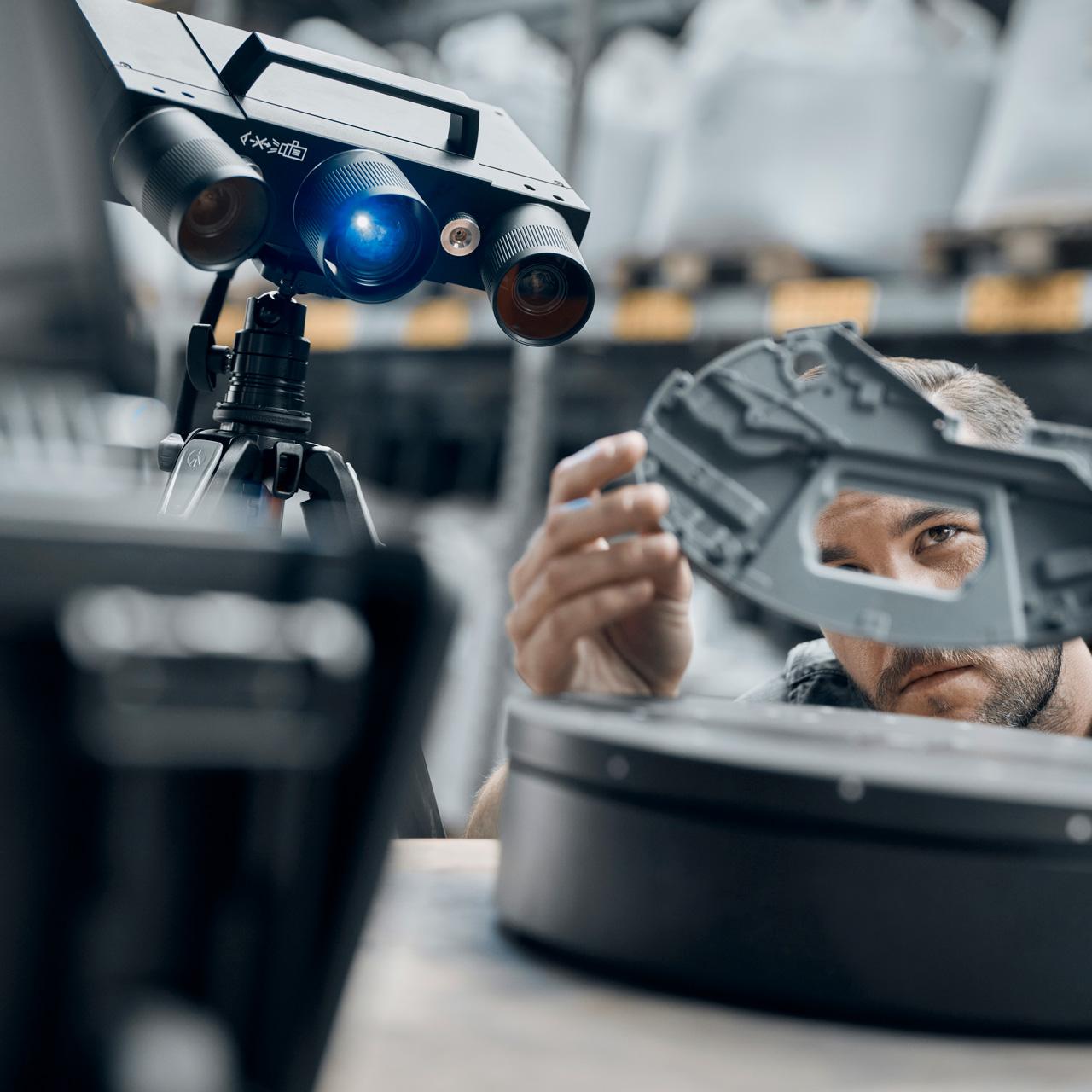

Član naše #HandsOnMetrology mreže za 3D skeniranje

Saznajte više o ATOS Q koji pruža izvrsnost u 3D skeniranju na našoj #HandsOnMetrology platformi.

Otkrijte

Fleksibilni 3D skener za različite industrijske grane

ATOS Q je dizajniran kao fleksibilni 3D skener za složene zadatke merenja i inspekcije u različitim industrijama. Zamjenjiva sočiva omogućavaju visoko precizna merenja malih do srednjih delova. Zahvaljujući fiksnoj poziciji kamera, prelazak između različitih mernih volumena, od najmanjih do najvećih, je jednostavan.

Kontrola kvaliteta aditivno proizvedenih delova

Ubrzanje faze razvoja proizvoda i plasmana na tržište

Saznajte više

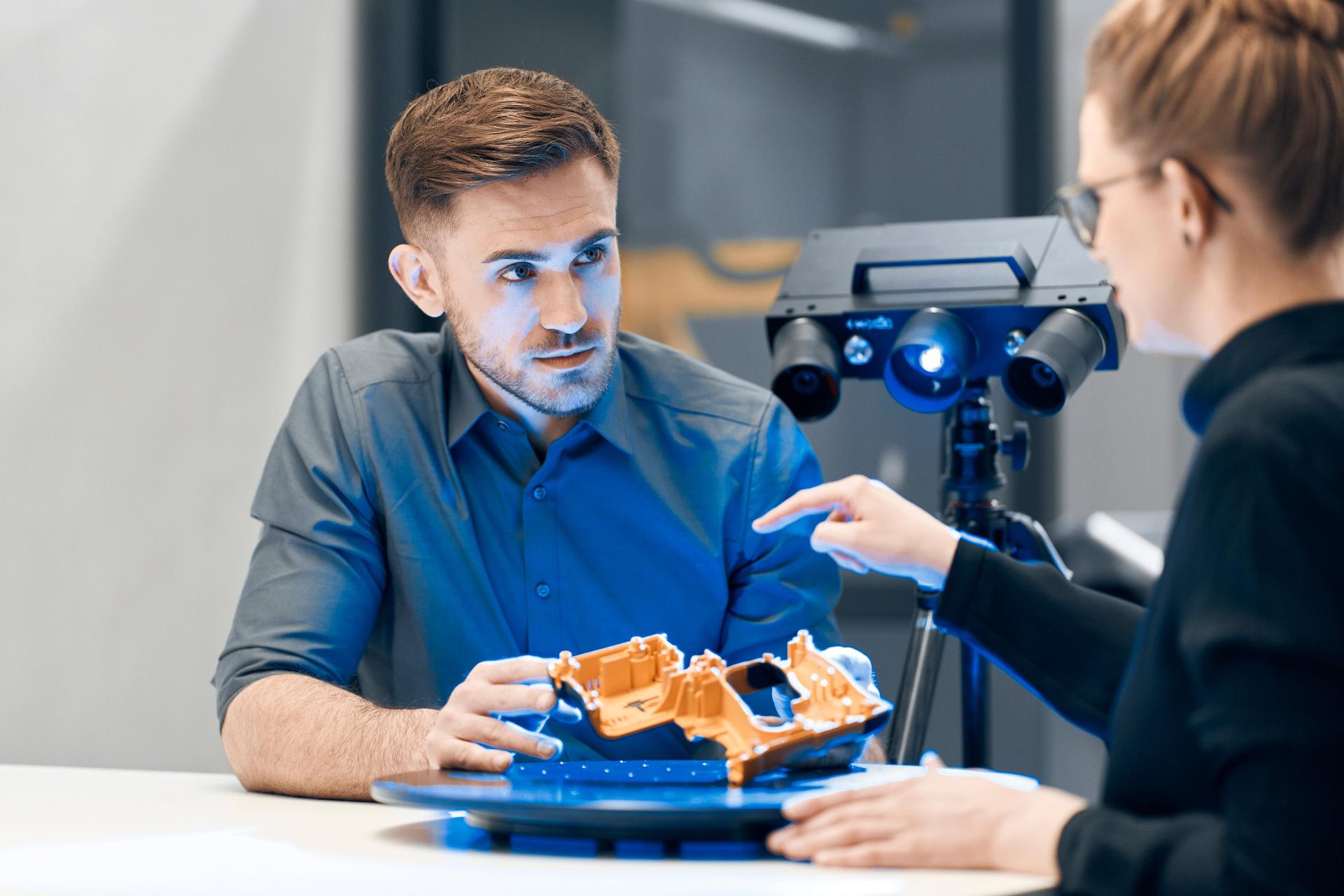

Kontrola kvaliteta plastičnih delova

Ubrzanje kroz sve faze procesa ubrizgavanja, duvanja i termo formiranja

Saznajte više

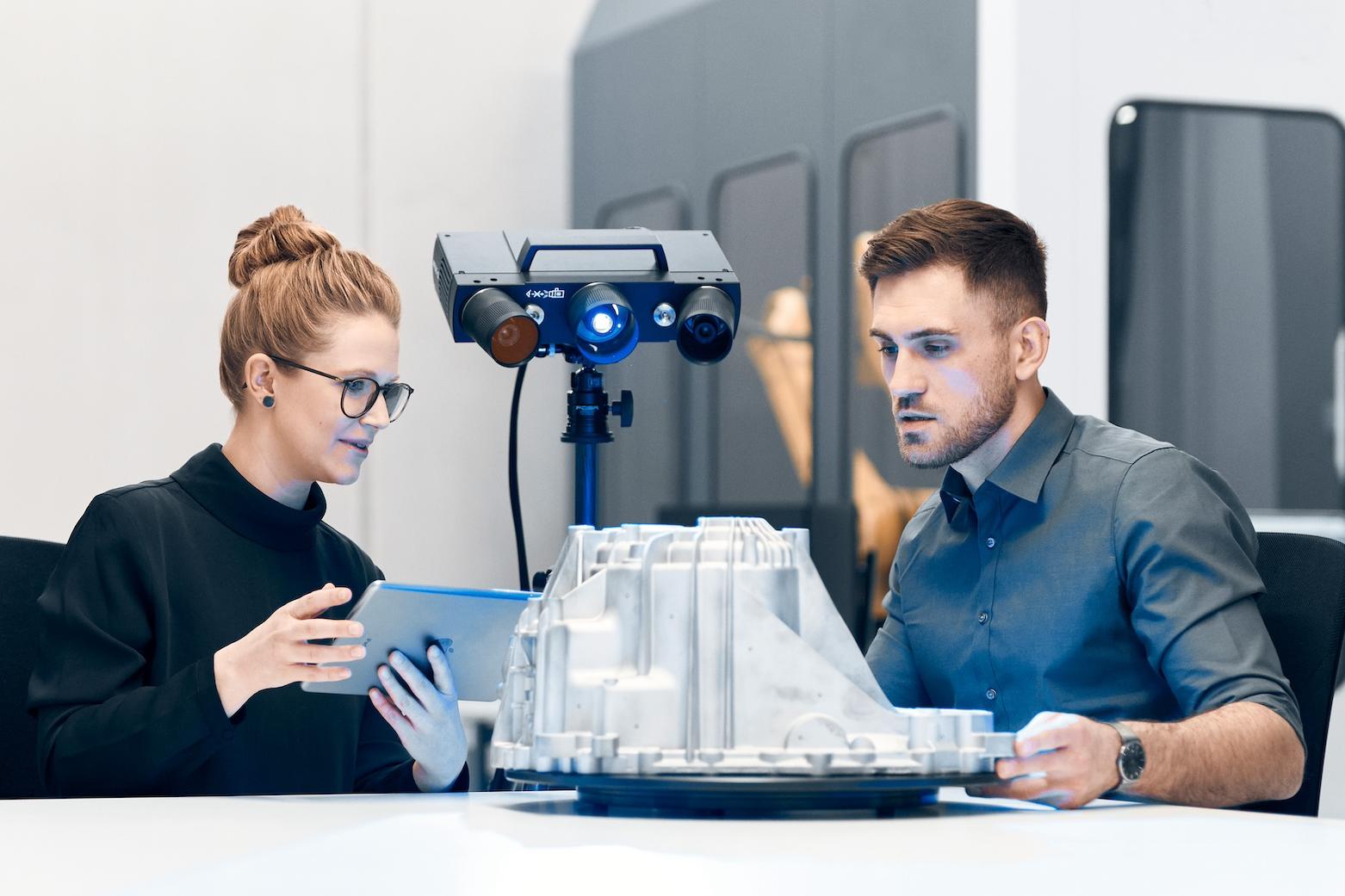

Kontrola kvaliteta odlivaka

Optimizacija procesa livenja pomoću peska, livenja pod pritiskom i preciznog livenja.

Saznajte više

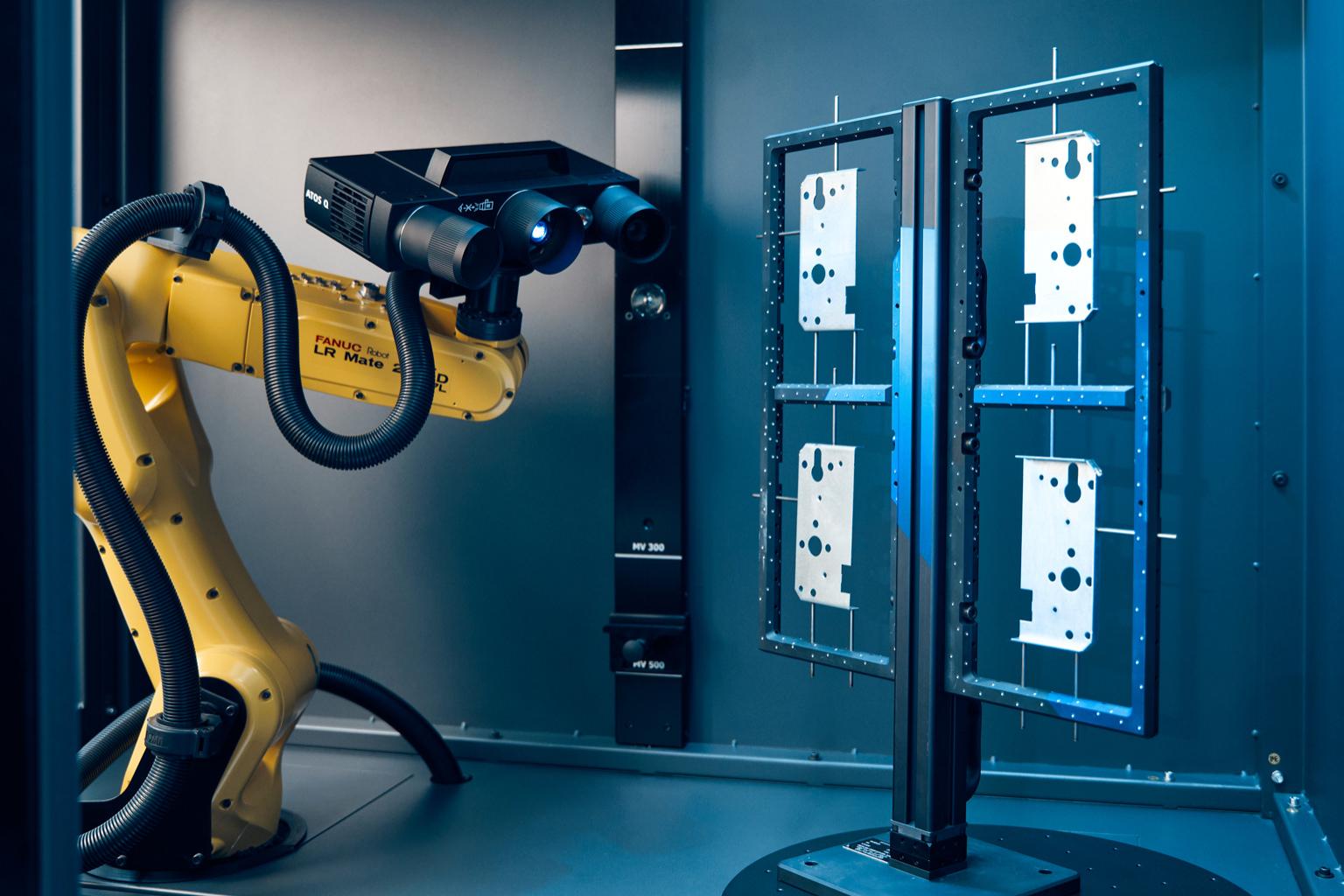

Kontrola kvaliteta delova od lima

Optimizacija procesa oblikovanja metala (probijanje, savijanje, crtanje i presovanje)

Saznajte više

Efikasan alat za analizu

ZEISS INSPECT nudi sve iz jednog izvora

Skeniranje, inspekcija i izveštavanje: Softver vas vodi kroz ceo radni proces. Pregledajte nominalno–stvarna poređenja, kao i GD&T tolerancije. Implementirajte neophodne korekcije direktno, zahvaljujući rezultatima koji su lako razumljivi. ZEISS INSPECT omogućava kompletnu analizu, generisanje detaljnih izveštaja i jednostavnu integraciju mernih rezultata u vaš postojeći radni proces.

Pronađite više informacija

Jedna serija, dve verzije

ATOS Q je dostupan u 12M i 8M verzijama. Tokom skeniranja, senzori prikupljaju do 2 × 12 miliona ili 2 × 8 miliona koordinatnih tačaka. Preciznost, rezolucija i veličina merne oblasti se mogu slobodno definisati.

	ATOS Q 8M	ATOS Q 12M
Izvor svetlosti	LED	LED
Tačaka po skeniranju	8 miliona	12 miliona
Merenje površine [mm²]	100 × 70–500 × 370	100 × 70–500 × 370
Rastojanje između tačaka [mm]	0,04–0,15	0,03–0,12
Radna udaljenost [mm]	490	490
Težina	približno 4 kg	približno 4 kg
Dimenzije	približno 340 mm × 240 mm × 83 mm	približno 340 mm × 240 mm × 83 mm
Dužina kabla	10 m optički kabl	10 m optički kabl
Operativni sistem	Windows 10	Windows 10
Merenje zapremina	50, 100, 170, 270, 350, 500	50, 100, 170, 270, 350, 500
