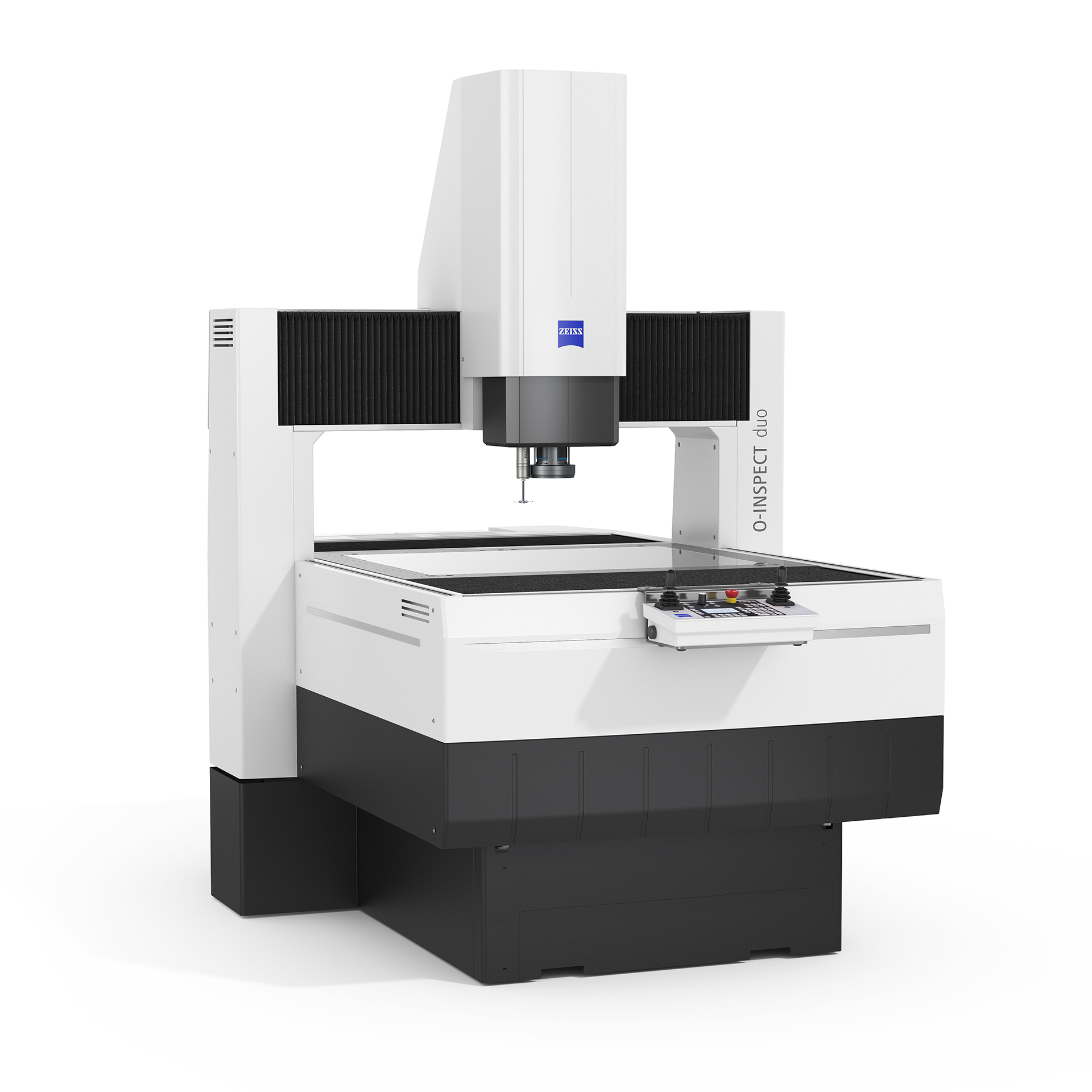

ZEISS O-INSPECT duo

Mikroskop i merna mašina u jednom.

ZEISS O-INSPECT duo kombinuje dve tehnologije u jednom uređaju: omogućava potpuno merenje i detaljnu inspekciju velikih komponenti kao što su PCB ploče, gorivne ćelije ili baterije, i to u visokoj rezoluciji. Kombinacija 3D merne tehnologije i mikroskopske inspekcije povećava efikasnost i štedi prostor u laboratorijama za kontrolu kvaliteta. ZEISS O-INSPECT duo je dostupan u veličini 8/6/3.

2-u-1: Mikroskop i merna mašina u jednom uređaju
Brza i precizna 3D merenja – optička i taktilna
Optika visoke rezolucije uz dodatni softver za inspekciju ZEISS ZEN core

Prvi više-tehnološki sistem kompanije ZEISS

Kao „VMM mikroskop“, ZEISS O-INSPECT duo pokriva dve ključne primene u kontroli kvaliteta: Precizno merenje i inspekcija visoke rezolucije velikih ili brojnih malih komponenti. Uređaj je posebno razvijen za primene u kojima je potrebna kombinacija dimenzionalnog merenja i inspekcije – uključujući segmentaciju, spajanje i obradu slike u boji. Umesto nabavke i VMM uređaja i mikroskopa, u laboratorijama za kontrolu kvaliteta dovoljan je samo jedan uređaj, čime se štedi prostor i smanjuju troškovi sistema. Saznajte više o dodatnim prednostima ovog višenamenskog uređaja za odgovarajuće oblasti primene.

METROLOGIJA

Precizna merenja – optička i taktilna

Visoka preciznost za ravne i osetljive radne komade

ZEISS O-INSPECT duo je multi senzorska merna mašina koja impresionira optikom visoke rezolucije u kombinaciji sa taktilnim skenirajućim senzorom ZEISS VAST XXT. Senzor omogućava brzo i precizno 3D merenje prikupljanjem velikog broja mernih tačaka u jednom pokretu.

Vrlo mali ili osetljivi delovi se mogu meriti beskontaktno i sa izuzetnom tačnošću, uz značajno smanjenje vremena merenja zahvaljujući ZEISS VAST probing (ZVP) tehnologiji. Ovo je omogućeno zahvaljujući velikom vidnom polju sa visokom rezolucijom slike i izuzetnom vernošću prikaza, čak i u perifernim oblastima.

METROLOGIJA

Inspekcija površine i merenje na jednoj mašini

VMM danas, mikroskop sutra

Pored merenja dimenzija, mnogi radni komadi takođe zahtevaju inspekciju površine. Tamo gde su se ranije koristila dva odvojena uređaja za merenje i inspekciju, ZEISS O-INSPECT duo sada nudi 2-u-1 rešenje. Zahvaljujući jednostavnom upravljanju i visokorezolucionoj 5 MP kameri Discovery.V12 scout 160 c u boji sa 12x zum objektivom, inspekcija se sada može vršiti direktno na mernoj mašini. Osim standardne upotrebe sa softverom ZEISS CALYPSO, uređaj omogućava i obavljanje mikroskopskih zadataka pomoću softvera ZEISS ZEN core.

MIKROSKOPIJA

Naš najveći mikroskop

Inspekcija velikih delova u celosti

Sečenje komponenti je stvar prošlosti: Optička inspekcija velikih radnih komada kao što su PCB, gorivne ćelije ili baterije je sada moguća u celosti. Na taj način se štede vreme i resursi, a ujedno se smanjuje rizik od grešaka do kojih dolazi pri premeštanju isečenih delova između više sistema.

Osim što omogućava pregled velikih komponenti, ZEISS O-INSPECT duo je idealan i za automatsku inspekciju većeg broja manjih delova. To znači da je merni mikroskop potrebno napuniti samo jednom, a sama inspekcija se zatim obavlja u jednom koraku, bez zamene pojedinačnih uzoraka.

MIKROSKOPIJA

Kamera u boji visoke rezolucije od 5 MP

Precizno otkrivanje defekata

Crno-bele slike omogućavaju visok kontrast kod merenja, ali slike u boji pružaju dodatne prednosti pri mikroskopskim analizama: Zahvaljujući slici u boji visoke rezolucije od 5 megapiksela, čak i sitni defekti postaju jasno vidljivi, što omogućava tačan pregled i pouzdanu procenu. ZEISS O-INSPECT duo može da se koristi u kombinaciji sa poznatim mikroskopskim softverom ZEISS ZEN core, na koji su korisnici već navikli.

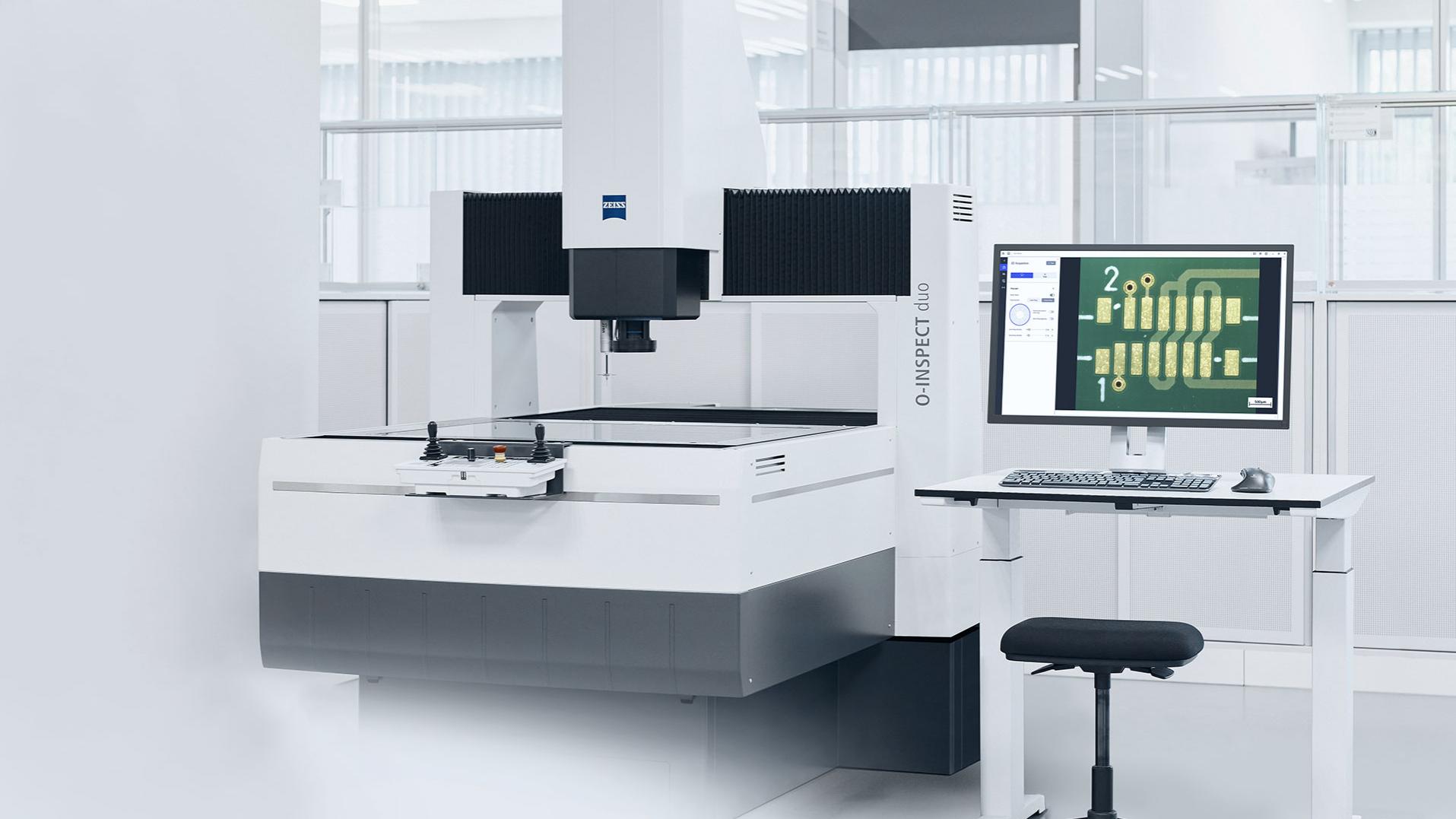

Kliknite na kružne oznake na slici kako biste otvorili informacioni okvir sa više detalja.

Otkrijte detalje

Upoznajte se sa mogućnostima koje nudi ZEISS O-INSPECT duo

Veliko vidno polje uz izuzetnu jasnoću slike

Senzor kamere ZEISS Discovery.V12 scout 160 c sa 5 megapiksela pruža visoku rezoluciju i omogućava prikaz i najsitnijih detalja i struktura uz pomoć 12x zuma. Veliko vidno polje od 16,1 × 12 mm omogućava prikaz više informacija po jednoj slici. Kamera u boji omogućava preciznu mikroskopsku analizu i istovremeno obezbeđuje dosledno tačne rezultate u metrologiji zahvaljujući visokoj rezoluciji od 5 MP.

Osvetljenje

Prstenasto osvetljenje se sastoji od spoljnog i unutrašnjeg prstena sa belim LED diodama, koje se mogu pojedinačno kontrolisati u 16 segmenata. Uređaj je opremljen i koaksijalnim gornjim osvetljenjem i pozadinskim svetlom, čime se omogućava inspekcija raznovrsnih komponenti i primena.

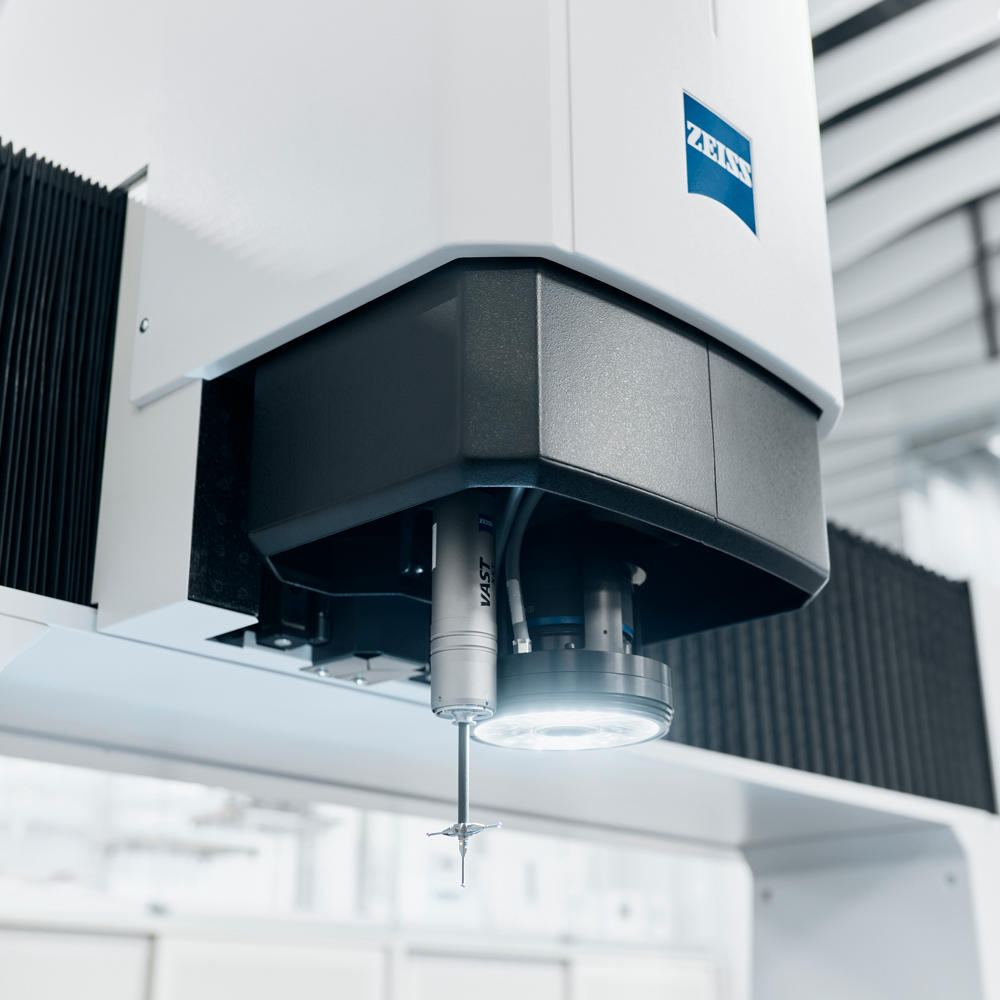

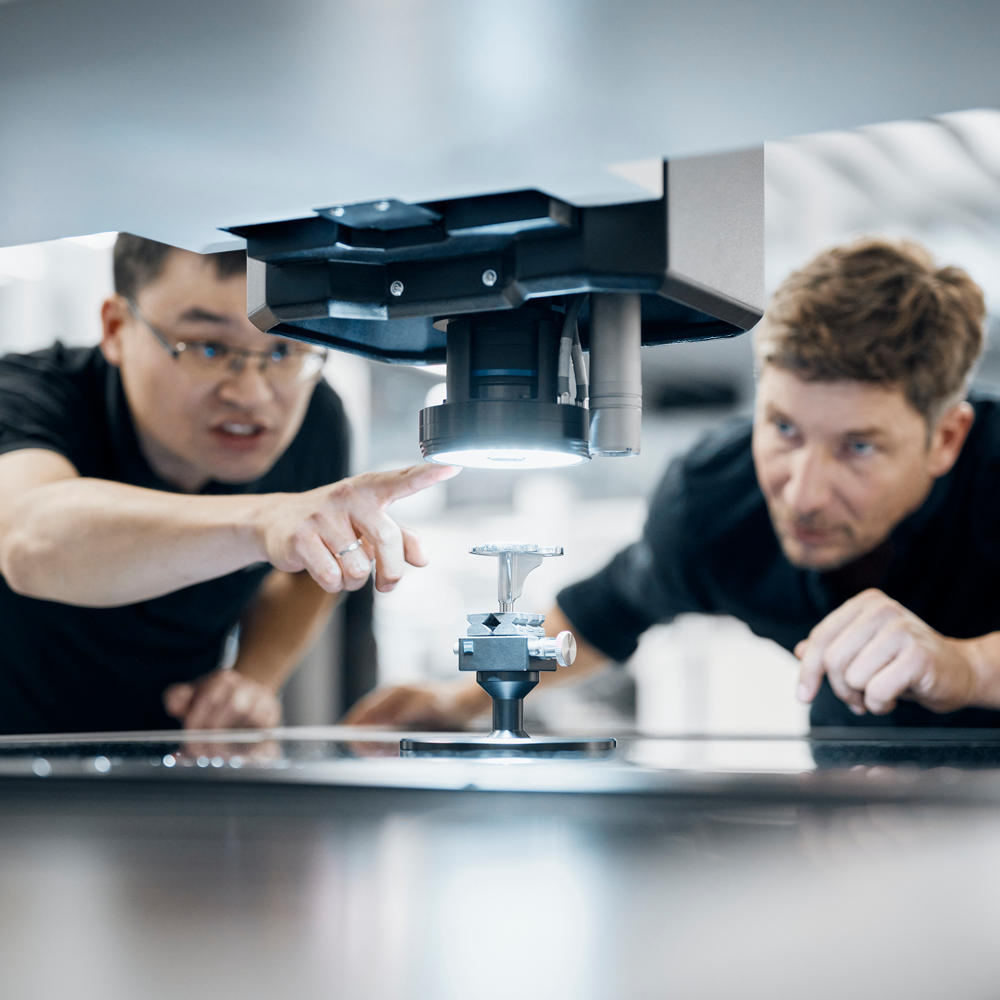

Brza i precizna 3D taktilna merenja

Zahvaljujući ZEISS VAST XXT tehnologiji, ostvaruje se precizno skeniranje registracijom velikog broja mernih tačaka u jednom prolazu, uz tačnost od 1,5 µm + L/250 µm.

Velika merna platforma

Platforma dimenzija 800 × 600 × 300 mm omogućava merenje i inspekciju velikih radnih komada mase do 100 kg, bez potrebe za sečenjem, oštećivanjem ili dodatnom obradom pre merenja. Alternativno, velika platforma omogućava automatizovanu inspekciju većeg broja manjih delova.

2 softverska proizvoda

ZEISS CALYPSO nudi unapređene opcije vizualizacije koje štede vaše vreme. CAD modeli se mogu prikazati preklopljeno, što omogućava brzo uočavanje odstupanja između stvarnog i ciljanog stanja. Zahvaljujući raznovrsnosti opcija, ZEISS CALYPSO takođe nudi prave alate za posebne zahteve. ZEISS ZEN core je pandan za mikroskopiju: Pored klasičnog pravljenja slika, softverski paket obuhvata i alate za pravljenje slika, segmentaciju, analizu i povezivanje podataka za multimodalnu mikroskopiju u umreženim laboratorijskim i proizvodnim okruženjima.

Profesionalni i primenljivi izveštaji

ZEISS PiWeb reporting omogućava dokumentaciju i vizualizaciju vaših mernih podataka jednim klikom, pružajući korisne uvide u vaše delove i procese.

Optimalni kontrasti

Pored koaksijalnog gornjeg i pozadinskog osvetljenja, ZEISS O-INSPECT duo nudi i različite opcije upravljanja prstenastim osvetljenjem. Unutrašnji i spoljašnji LED prstenovi se mogu nezavisno uključivati i isključivati ili aktivirati po segmentima.

Analiza membrana, sastava, zaptivki, premaza i čvrstog materijala

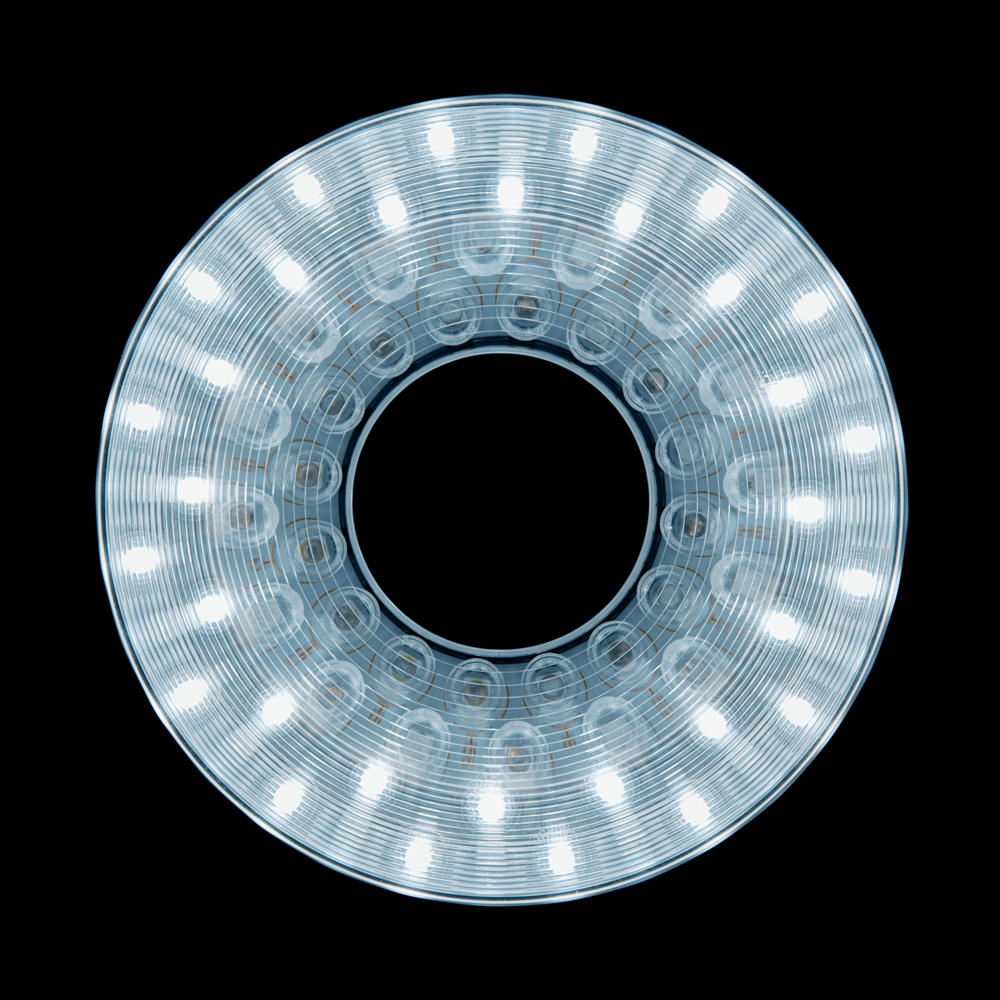

Unutrašnje i spoljašnje LED diode

Prstenasto svetlo se sastoji od unutrašnjih i spoljašnjih LED dioda u beloj boji. Kombinacija unutrašnjih i spoljašnjih LED dioda omogućava maksimalno osvetljenje radnog komada.

Unutrašnje LED diode

Kontrast teksture površine je optimizovan pomoću unutrašnjeg prstenastog osvetljenja, što omogućava bolje fokusiranje i time doprinosi još tačnijim mernim rezultatima.

Okvir ćelije

LED diode spoljašnjeg prstenastog osvetljenja omogućavaju filtriranje ometajućeg ambijentalnog svetla. Na ovaj način se postiže jasno osvetljenje i obojenih materijala, uz naglašen kontrast i poboljšanu vidljivost detalja.

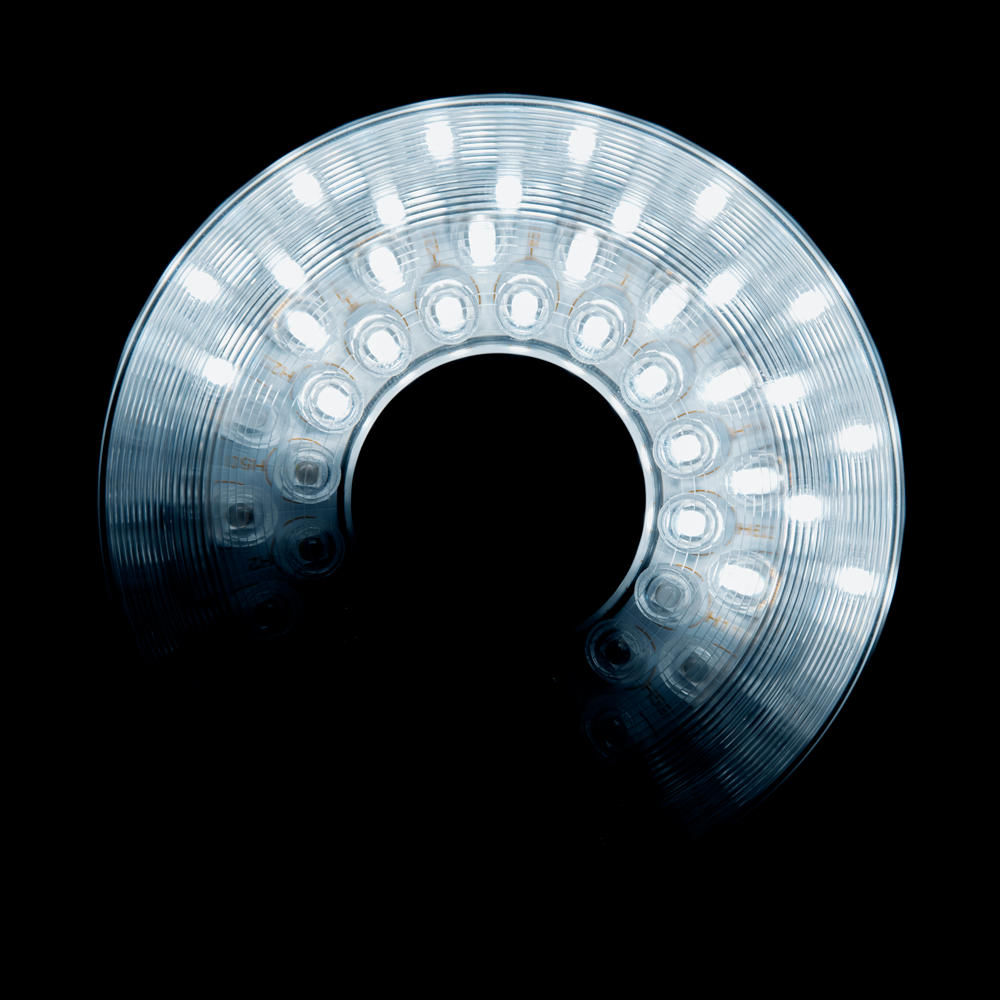

Segmentno osvetljenje

Prstenasto osvetljenje se sastoji od 16 segmenata koji se mogu pojedinačnoo kontrolisati. Ovo obezbeđuje optimizovano osvetljenje u skladu sa karakteristikama vašeg radnog komada.

Ergonomski i pogodan za upotrebu

Od uređaja ZEISS O-INSPECT duo ne očekuje se samo vrhunski kvalitet, pouzdanost i brzina – već i da bude siguran, ergonomski prilagođen i jednostavan za upotrebu. Tehnička izvrsnost naših komponenti dolazi do punog izražaja samo ako se proizvod može koristiti jednostavno i u skladu sa predviđenom namenom. Zato smo ZEISS O-INSPECT duo opremili korisnim funkcijama.

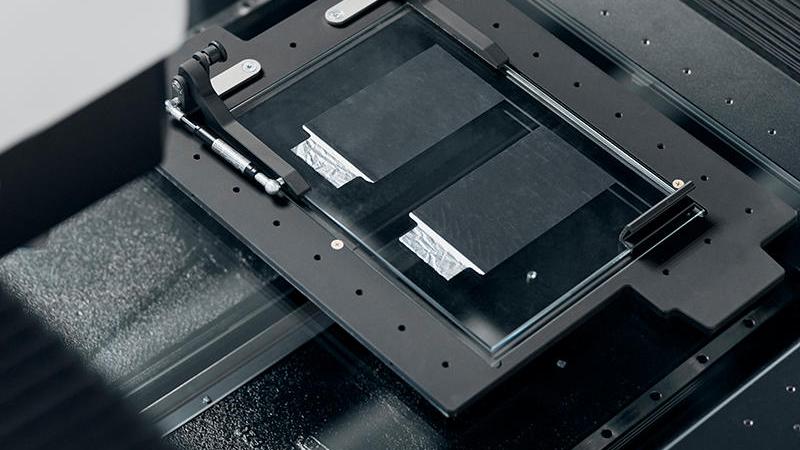

Opciona paleta

Opciona paleta je pogodna za ravne radne komade i omogućava lako prenošenje, kao i sigurno fiksiranje na mašini.

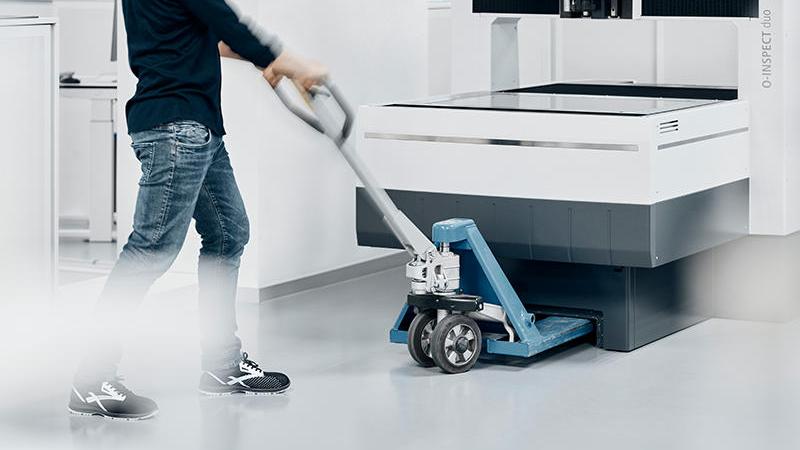

Prednji poklopac koji se skida

Prednji poklopac koji se skida omogućava da se ZEISS O-INSPECT duo jednostavno prenese na željeno mesto i lako postavi uz pomoć viljuškara.

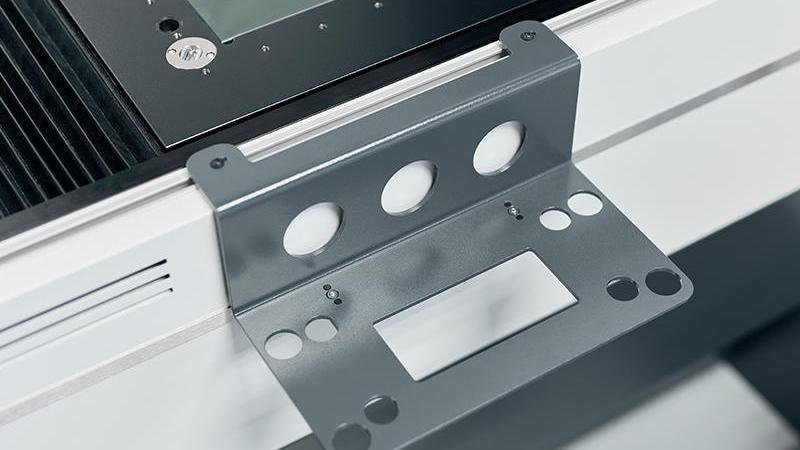

Držač kontrolnog panela

Nosač kontrolnog panela se može postaviti s bilo koje strane uređaja, što omogućava lak pristup i jednostavno rukovanje.

CALYPSO ili ZEN core? Oba.

ZEISS O-INSPECT duo poseduje dva specijalizovana softverska programa sa namenskim funkcijama za mikroskopske i merne zadatke. Zahvaljujući tome, korisnici iz svojih stručnih oblasti ne moraju da savladavaju potpuno novi softver.

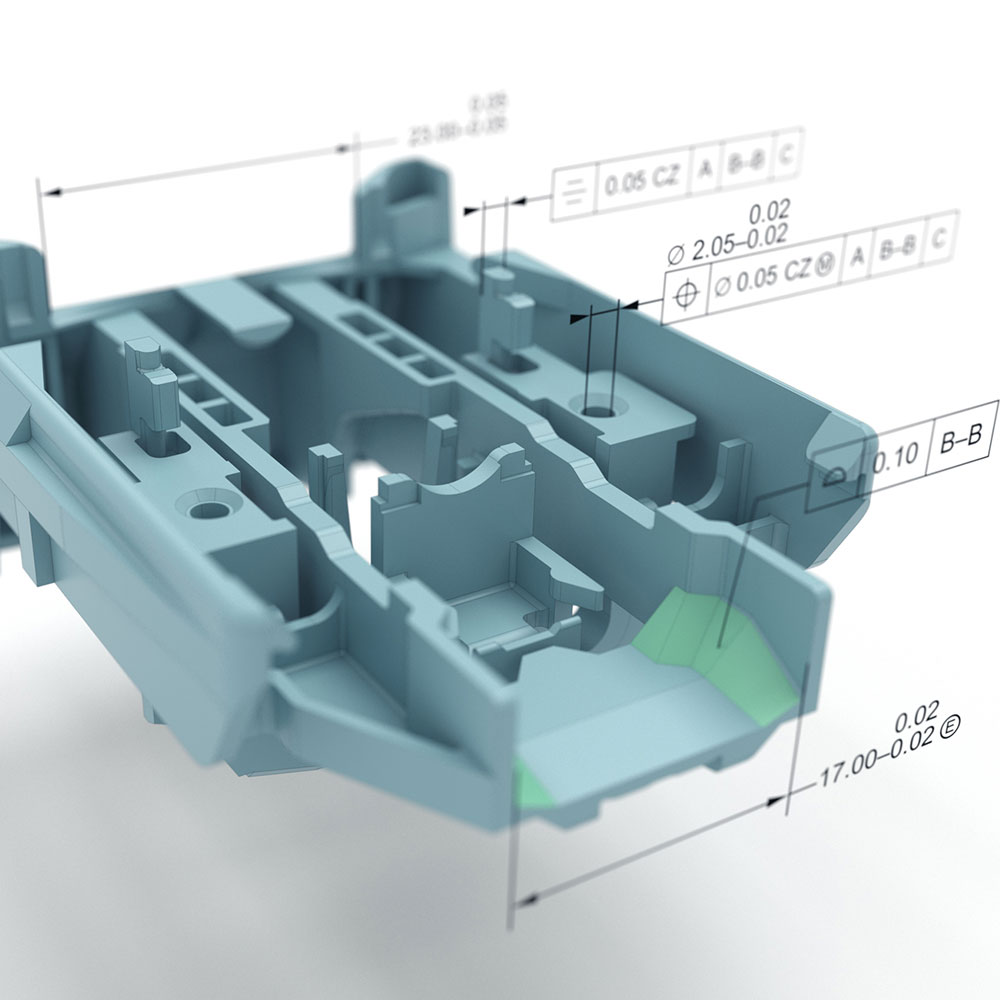

ZEISS CALYPSO za optimizovanu kontrolu kvaliteta

U kombinaciji sa ZEISS CALYPSO, ZEISS koordinatne merne mašine koriste svoj puni potencijal. Optimizujte svoju kontrolu kvaliteta: Softver vam pruža podršku u svakom koraku – pre, za vreme i posle merenja. Merite i analizirajte svoje radne komade pomoću različitih funkcija i maksimalno iskoristite svoju koordinatnu mernu mašinu.

Automatsko kreiranje planova inspekcije iz PMI podataka: ZEISS CALYPSO automatski generiše planove inspekcije na osnovu PMI podataka, uključujući sve relevantne karakteristike i funkcije.

Praćenje verzija različitih planova: Zahvaljujući praćenju verzija, svaki korak i varijanta plana inspekcije mogu se precizno rekonstruisati i pratiti. Nema potrebe da radite sa više kopija – sve je organizovano direktno u samom planu inspekcije.

Primena i unapređenje strategija merenja: Pomoću integrisanog alata za generisanje možete lako primeniti interne strategije merenja ili poboljšati postojeće planove prema preporukama kompanije ZEISS.

Jasna i snažna vizualizacija rezultata merenja: Zahvaljujući integraciji sa ZEISS PiWeb reporting, ZEISS CALYPSO vam omogućava izradu profesionalnih protokola i preglednih vizualizacija rezultata merenja.

Saznajte više o ZEISS CALYPSO

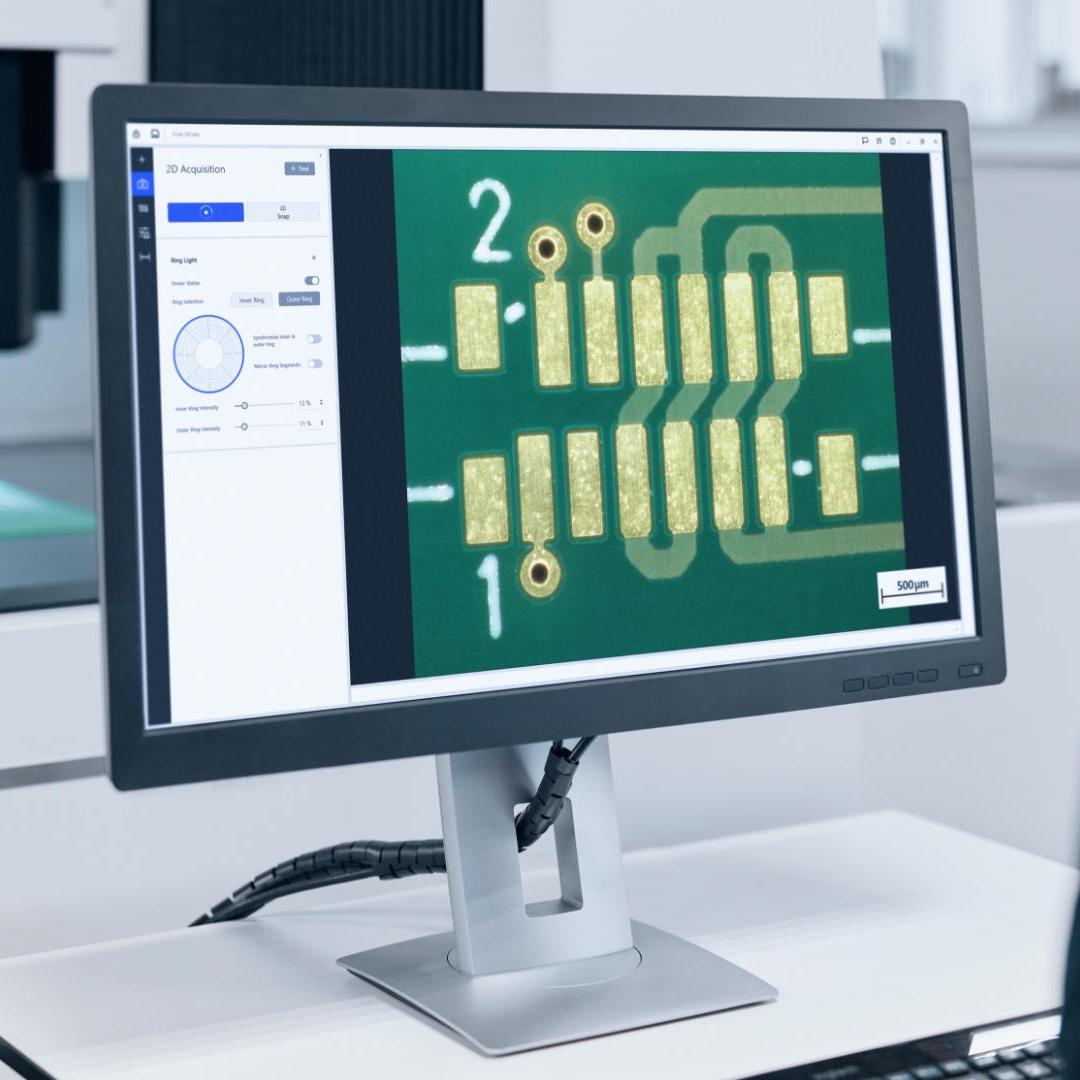

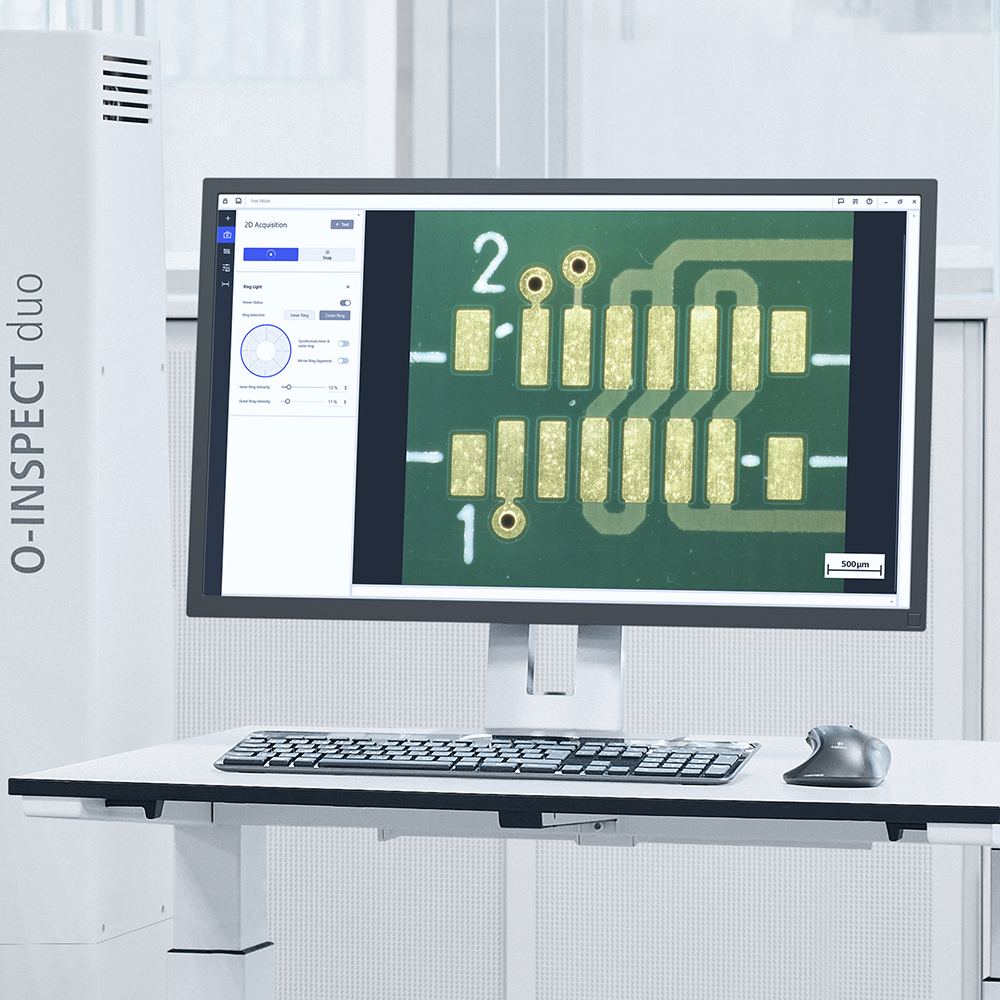

Višemodalna, umrežena mikroskopija uz ZEISS ZEN core

ZEN core ne upravlja samo pravljenjem slika putem mikroskopije: Softver predstavlja najkompletniji paket alata za pravljenje slika, segmentaciju, analizu i povezivanje podataka za višemodalnu mikroskopiju u umreženim materijalnim laboratorijama. Takođe nudi napredne funkcije kao što su tiling, stitching (interferometrija) i automatsko otkrivanje grešaka.

Jedinstveni interfejs za sve ZEISS mikroskope: ZEN core vam omogućava jedinstveni korisnički interfejs za sve ZEISS mikroskope i kamere. Izvodite višemodalne radne tokove i povežite sve slikovne i analitičke podatke između sistema, laboratorija i lokacija.

Napredno pravljenje slika i automatizovana analiza: ZEN core je vaša komandna stanica za podešavanje automatizovanih funkcija pravljenja slika, segmentacije i analize na svetlosnim mikroskopima sa složenom optikom.

Infrastrukturna rešenja za umreženu laboratoriju: ZEN core obezbeđuje infrastrukturu za povezano laboratorijsko okruženje i objedinjuje sva vaša ZEISS rešenja za pravljenje slika i mikroskopiju u jednom korisničkom interfejsu.

Saznajte više o ZEISS ZEN core

Tehničke specifikacije


Veličina	8/6/3
Kamera	ZEISS Discovery.V12 scout 160 c, 5 MP kamera u boji, 2646 × 2056 piksel
Osvetljenje	Prstenasto LED svetlo sa 16 segmenata i belim diodama, uz dodatno koaksijalno i pozadinsko osvetljenje
Radna udaljenost u mm	55
Mehanički zum	12×
Maksimalno vidno polje u mm	16,1 × 12
Kompatibilna taktilna sonda	ZEISS VAST XXT – TL1/TL3
Kapacitet	100 kg
Preciznost taktilna i optička	1D: 1,5 μm + L/250 2D: 1,8 μm + L/250 μm 3D: 2,2 μm + L/250 μm
Softver	ZEISS CALYPSO (za metrologiju) ZEISS ZEN core (za mikroskopiju)


      Primeri primene​

    Pogledajte video zapise iz prakse i saznajte kako se različiti radni komadi, poput medicinskih plastičnih delova, bipolarnih ploča ili štampanih ploča, mere i pregledaju pomoću ZEISS O-INSPECT duo uređaja.​

Sadržaj trećih strana je blokiran

Video plejer je blokiran zbog vaših željenih postavki kolačića. Da biste promenili postavke i reprodukovali video, kliknite na dugme u nastavku i prihvatite upotrebu „funkcionalnih“ tehnologija praćenja.

Merenje i inspekcija elektronskih komponenti uz ZEISS O-INSPECT duo
Sadržaj trećih strana je blokiran

Video plejer je blokiran zbog vaših željenih postavki kolačića. Da biste promenili postavke i reprodukovali video, kliknite na dugme u nastavku i prihvatite upotrebu „funkcionalnih“ tehnologija praćenja.

Merenje i inspekcija bipolarnih pločica uz ZEISS O-INSPECT duo
Sadržaj trećih strana je blokiran

Video plejer je blokiran zbog vaših željenih postavki kolačića. Da biste promenili postavke i reprodukovali video, kliknite na dugme u nastavku i prihvatite upotrebu „funkcionalnih“ tehnologija praćenja.

Merenje i inspekcija medicinske plastike uz ZEISS O-INSPECT duo

U mikroskopiji sada imamo znatno više prostora za posmatranje komponenti i više nije potrebno sečenje uzoraka

Michael Zeller Viši rukovodilac za nadzor ispitne opreme i mernu tehnologiju, Zollner Elektronik AG


      Pogledajte snimak demonstracije u kojem predstavljamo funkcije, softver i praktične savete iz prakse

    Pogledajte O-INSPECT duo u praksi i pogledajte naš vebinar sa ekskluzivnim uvidima od strane naših menadžera, prikazima softvera i prvim komentarima jednog od pilot-korisnika. U okviru ove sesije biće objašnjeno kako kombinovanje mikroskopskih i metroloških tehnika u jednom sistemu optimizuje vaše procese kontrole kvaliteta.
