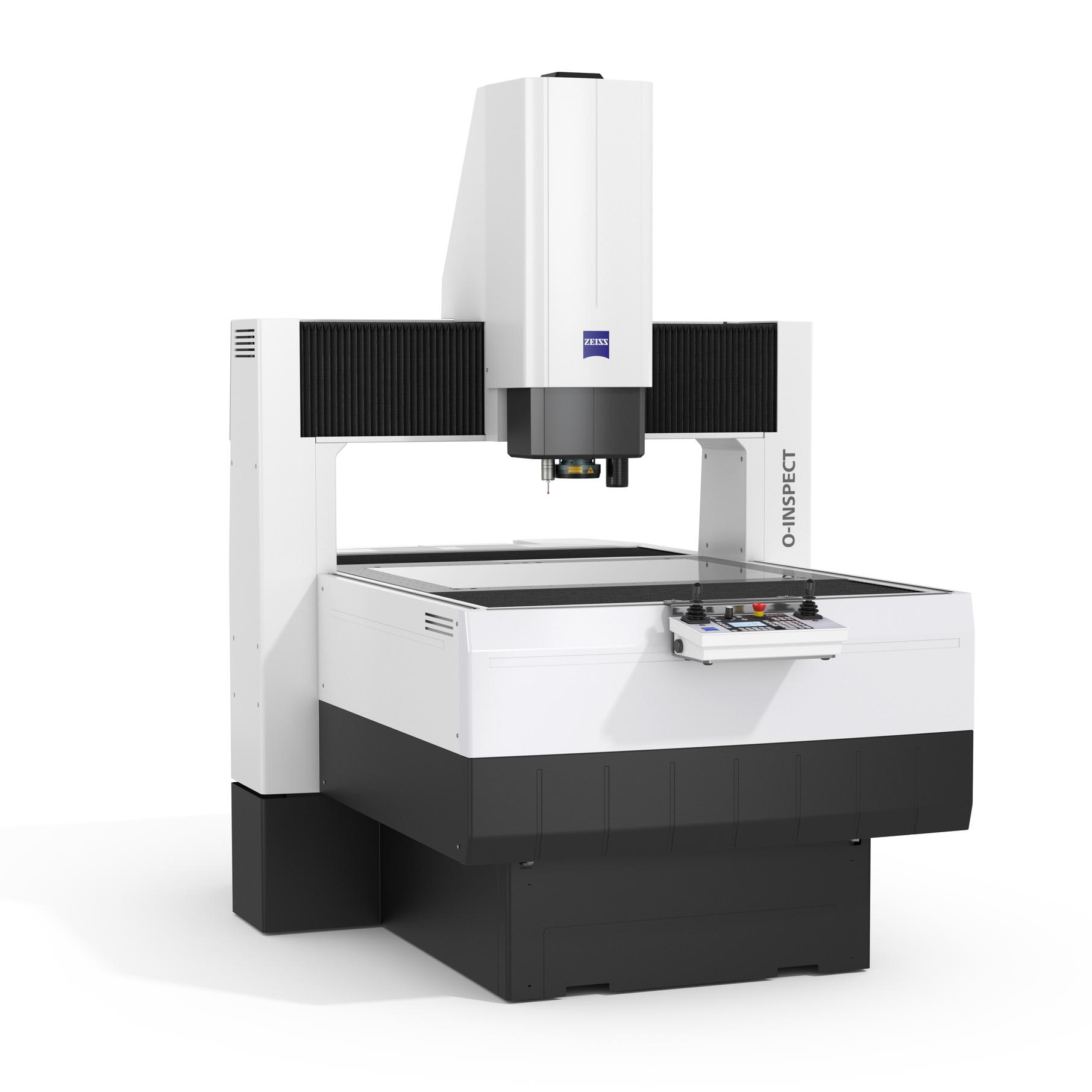

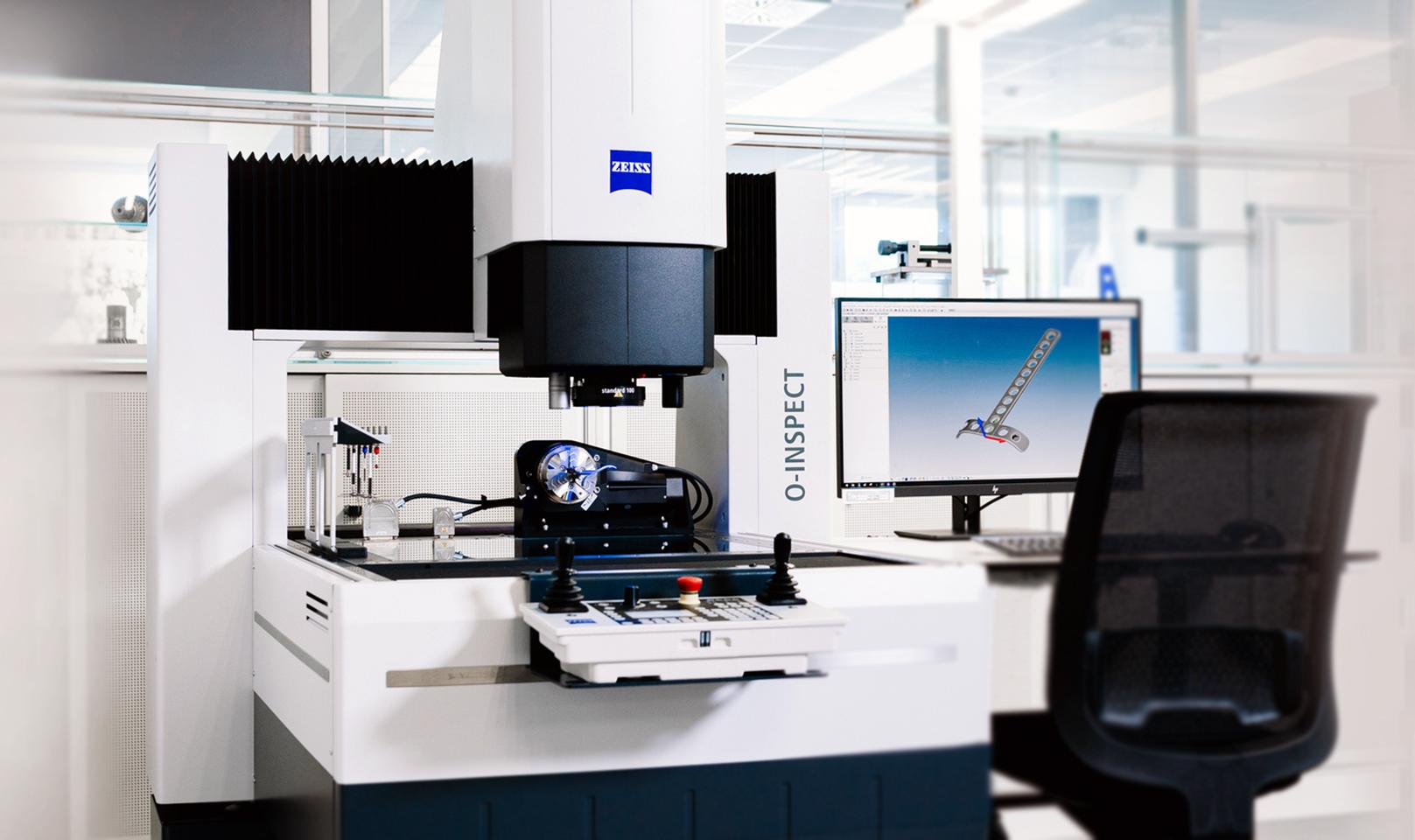

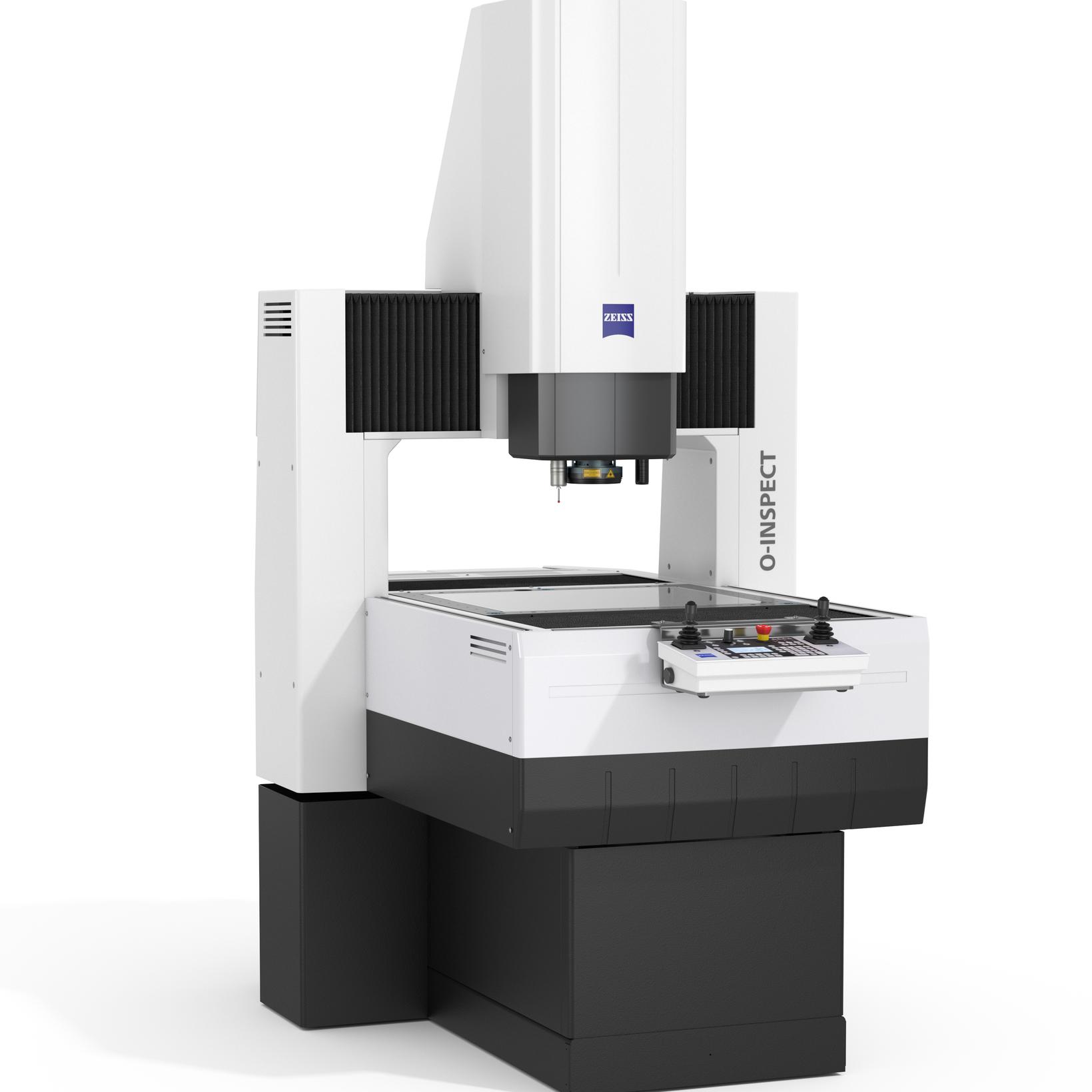

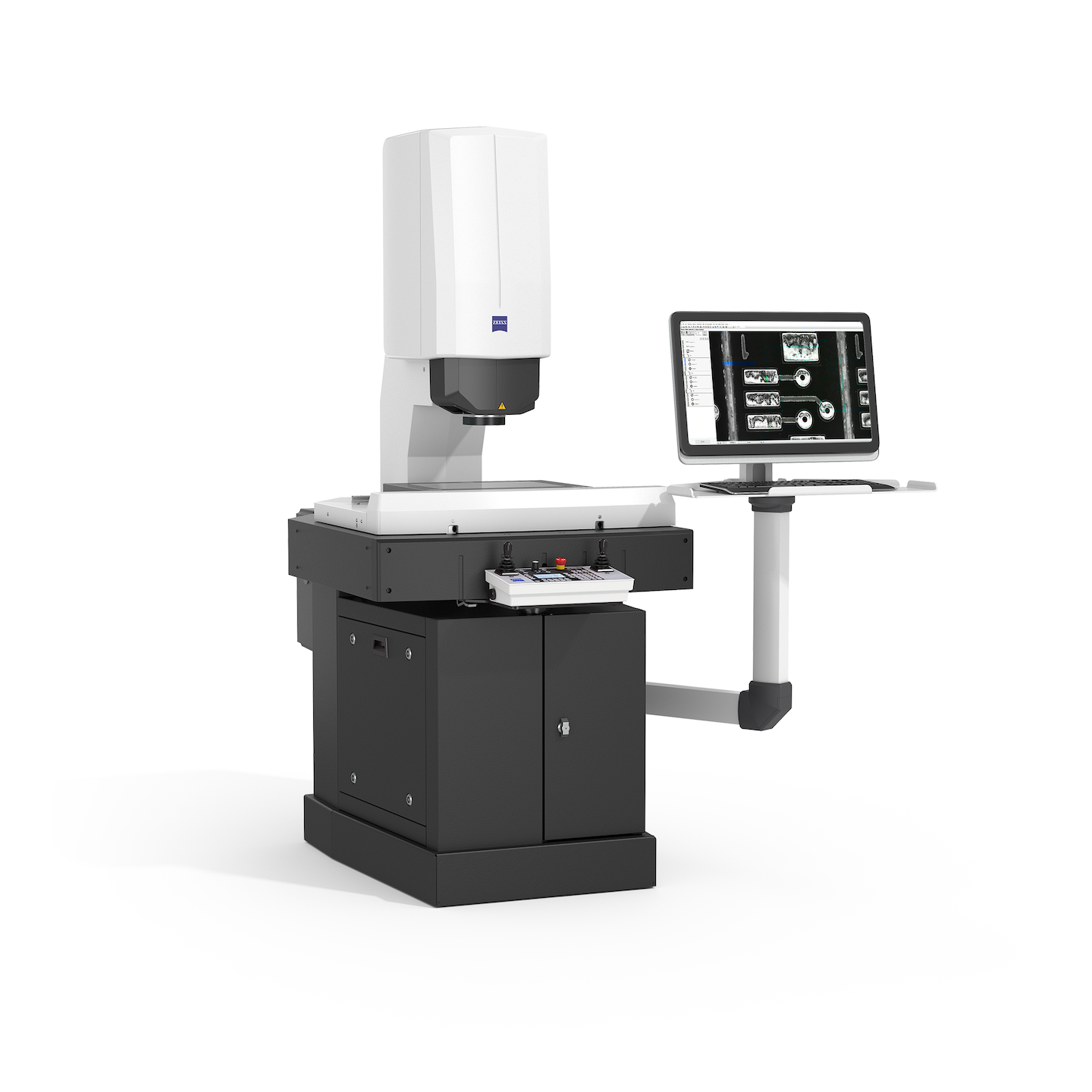

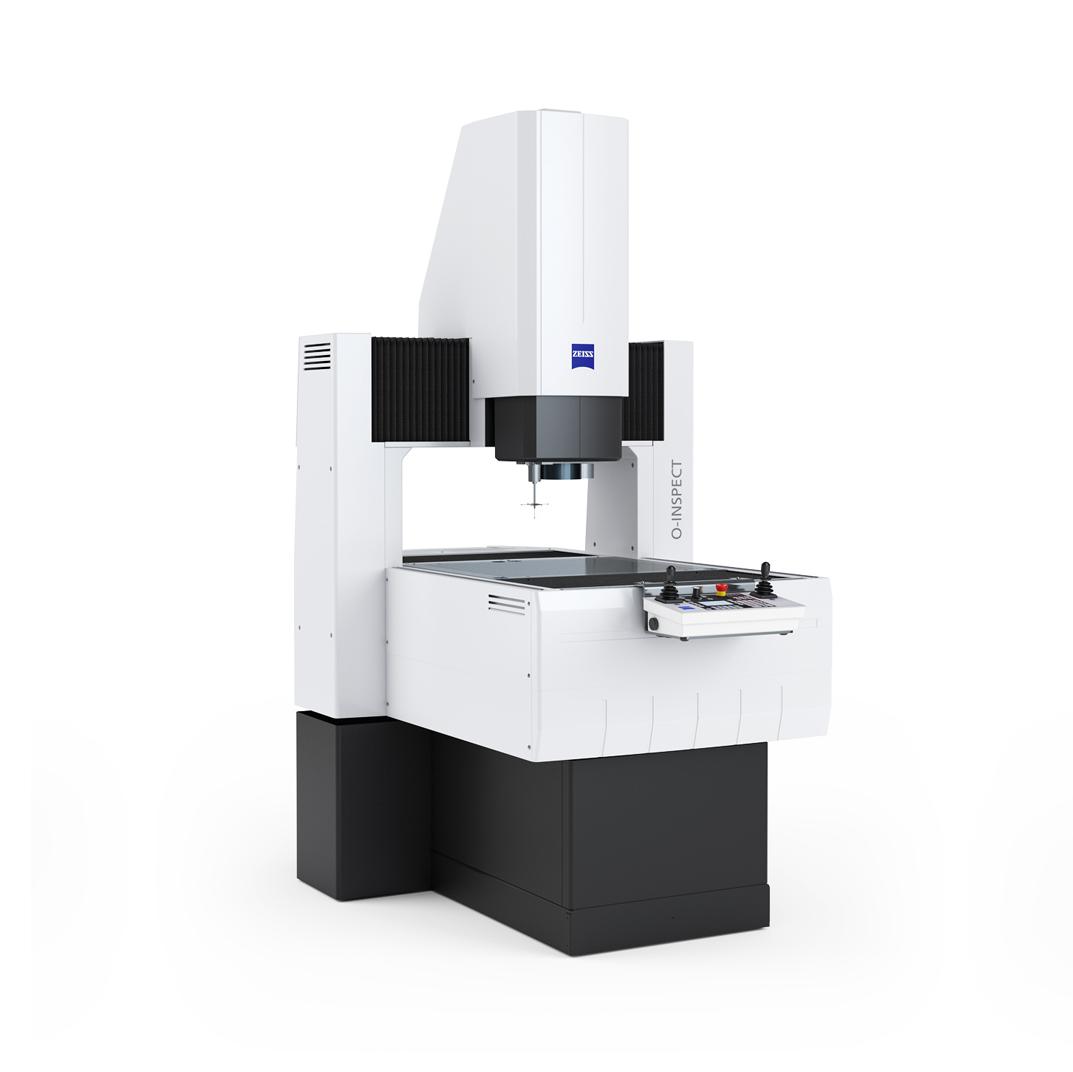

ZEISS O-INSPECT

Optičko rešenje sa pravim kontaktom

ZEISS O-INSPECT multi senzorske merne mašine omogućavaju optimalno merenje svih karakteristika – optički ili kontakno, u skladu sa ISO 10360.

Veliko vidno polje sa slikom visoke rezolucije
Brza i precizna 3D taktilna merenja
Optička merenja za osetljive površine
Veća pouzdanost za kraće vreme

Karakteristike

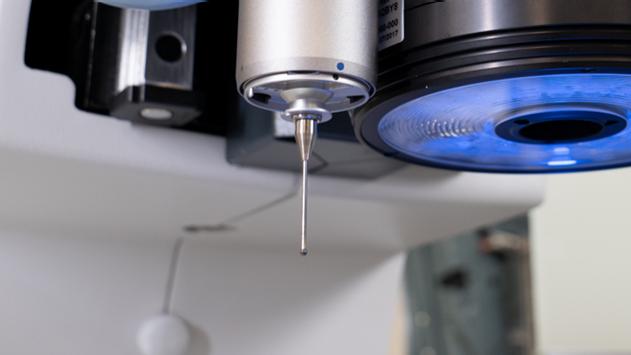

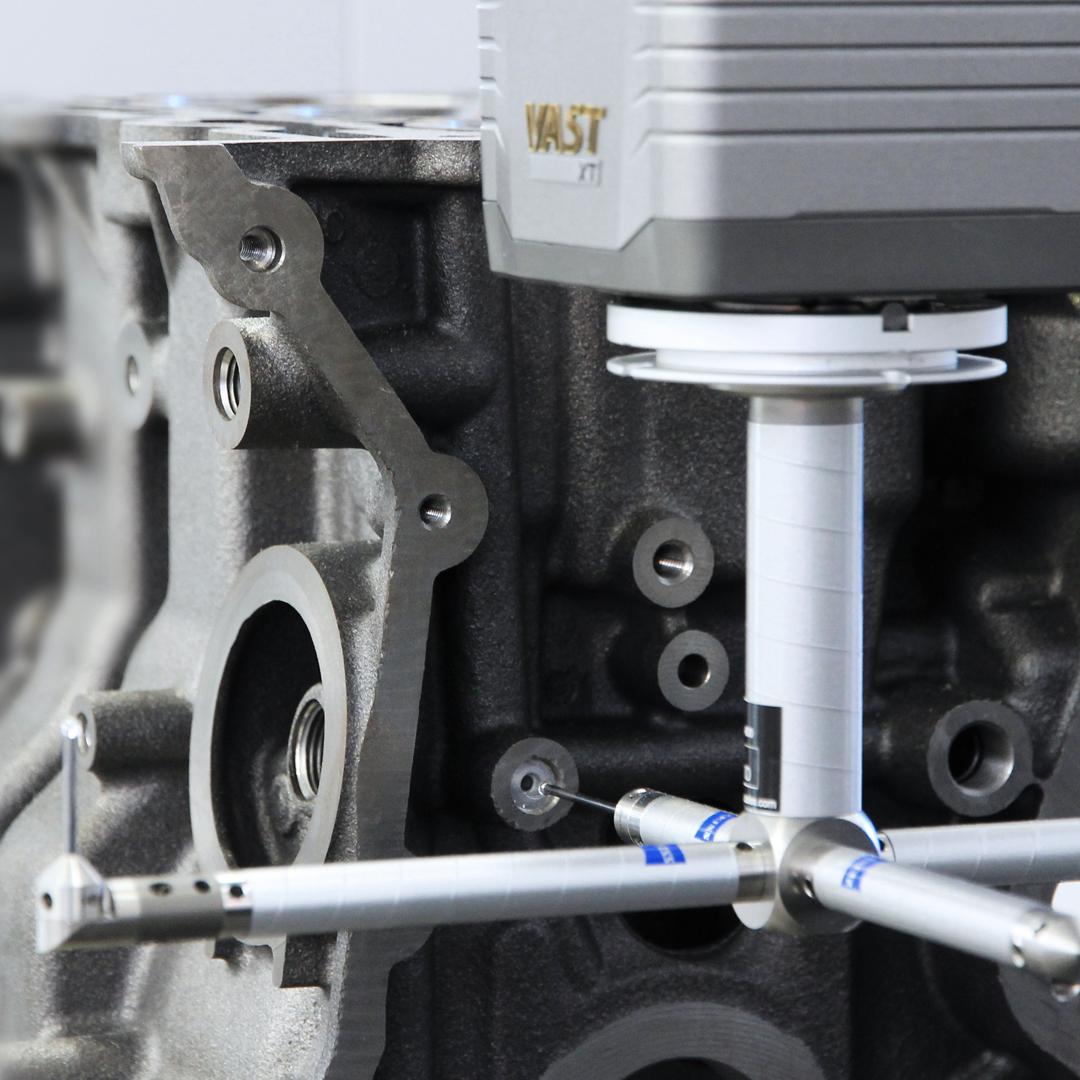

Brza i precizna 3D taktilna merenja

ZEISS VAST XXT omogućava visoko precizno skeniranje sa velikim brojem mernih tačaka u jednom prolazu – jedinstveno u ovoj klasi opreme.

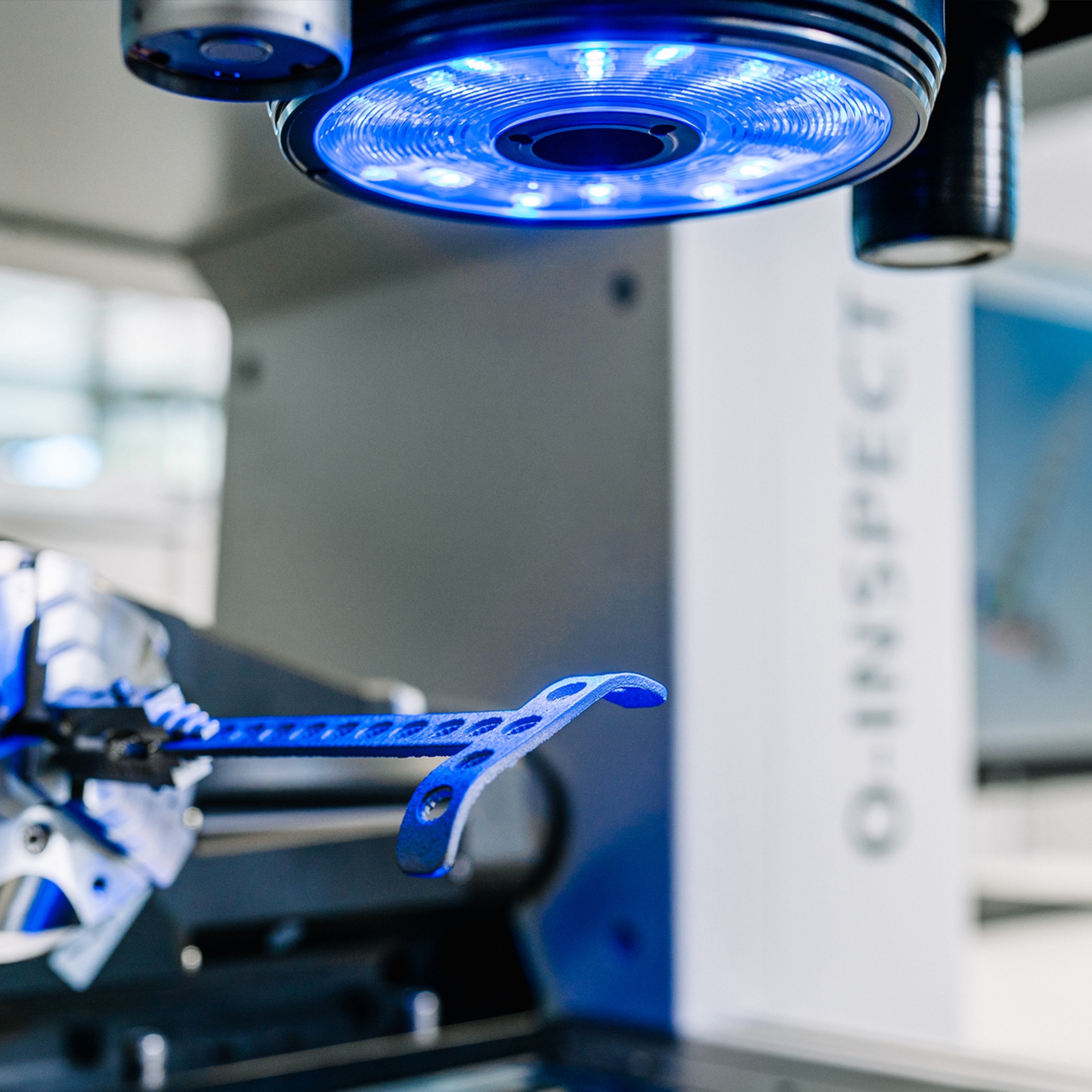

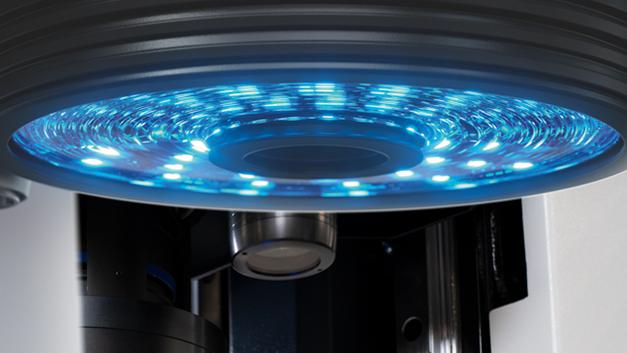

Prstenasto osvetljenje

Prstenasto osvetljenje sastoji se od četiri prstena sa po šesnaest plavih i šesnaest crvenih LED dioda, sa mogućnošću pojedinačne kontrole u osam segmenata. U kombinaciji sa sinhronizovanom optikom, LED diode u boji omogućavaju operateru filtriranje ometajućeg ambijentalnog svetla i osvetljavanje, npr. obojenih materijala, uz visok kontrast.

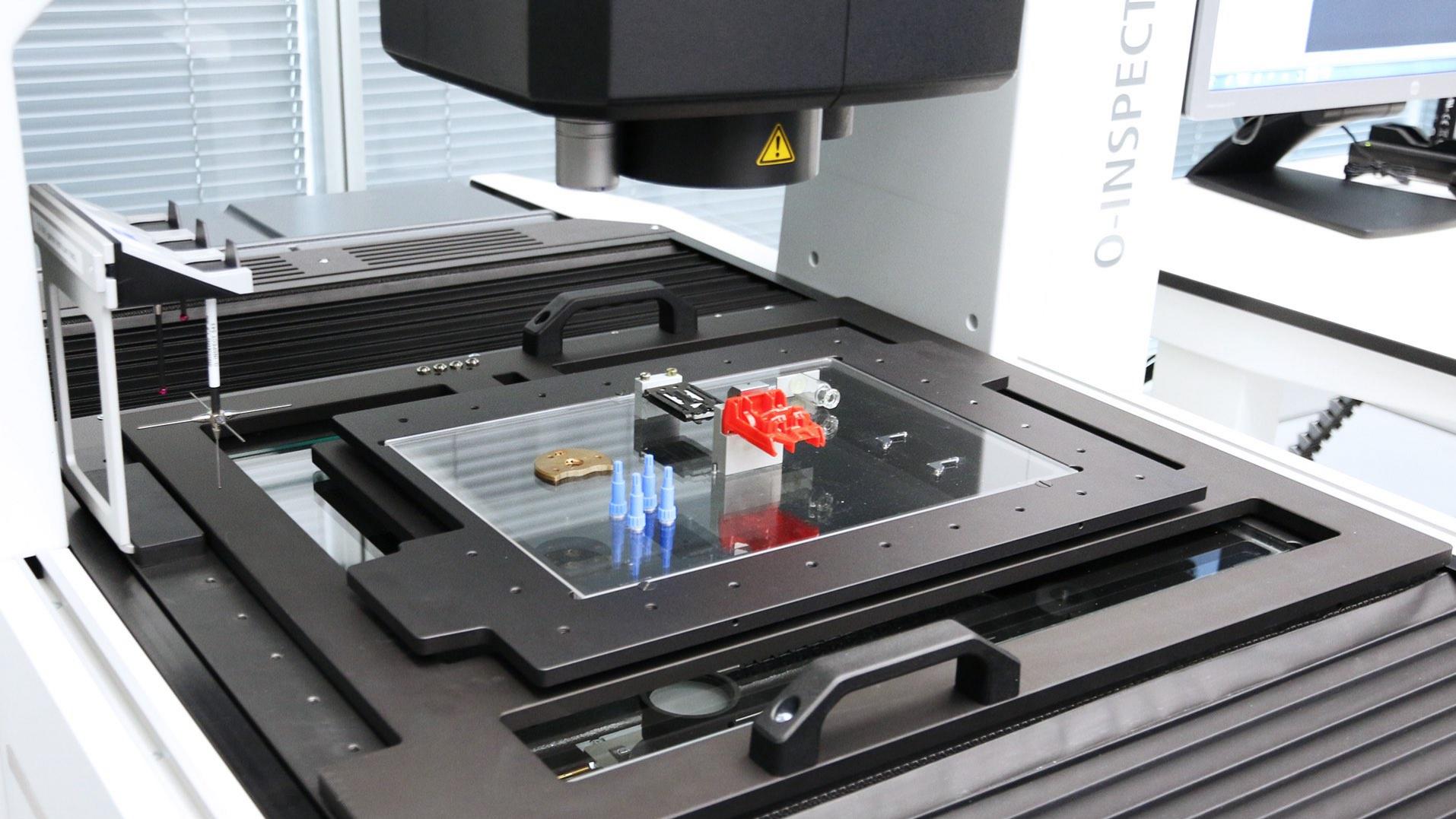

Veća pouzdanost za kraće vreme

Integrisani paletni sistem sa interfejsom za automatsko merenje temperature štedi vreme i obezbeđuje veću pouzdanost.

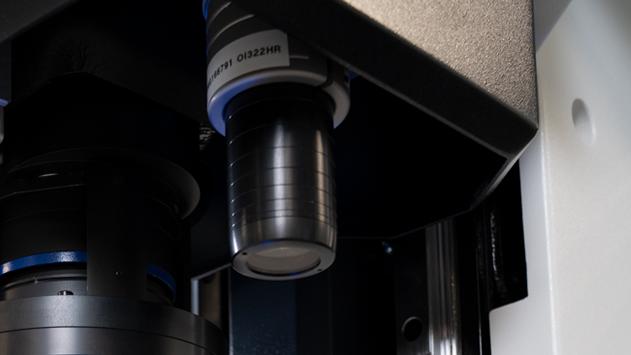

Optička merenja za osetljive površine

ZEISS DotScan omogućava nekontaktno snimanje topografije radnog komada. Dostupno kao opcija za osetljive, reflektujuće ili niskokontrastne površine koje otežavaju korišćenje drugih senzora.

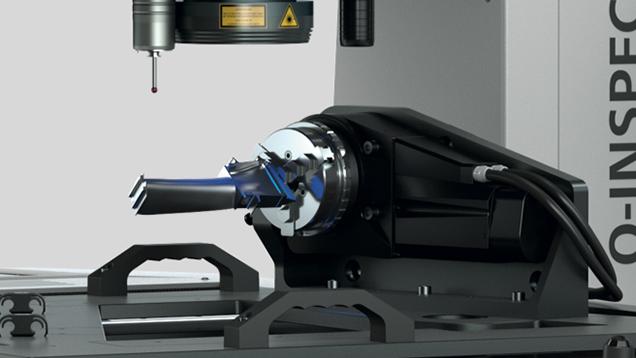

Preciznost sa svih strana

Opcioni rotacioni sto nadograđuje ZEISS O-INSPECT programabilnom rotacionom osom, omogućavajući inspekciju karakteristika sa svih strana. Moguća je integracija u paletni sistem radi postizanja različitih pozicija i skraćenja vremena pripreme.

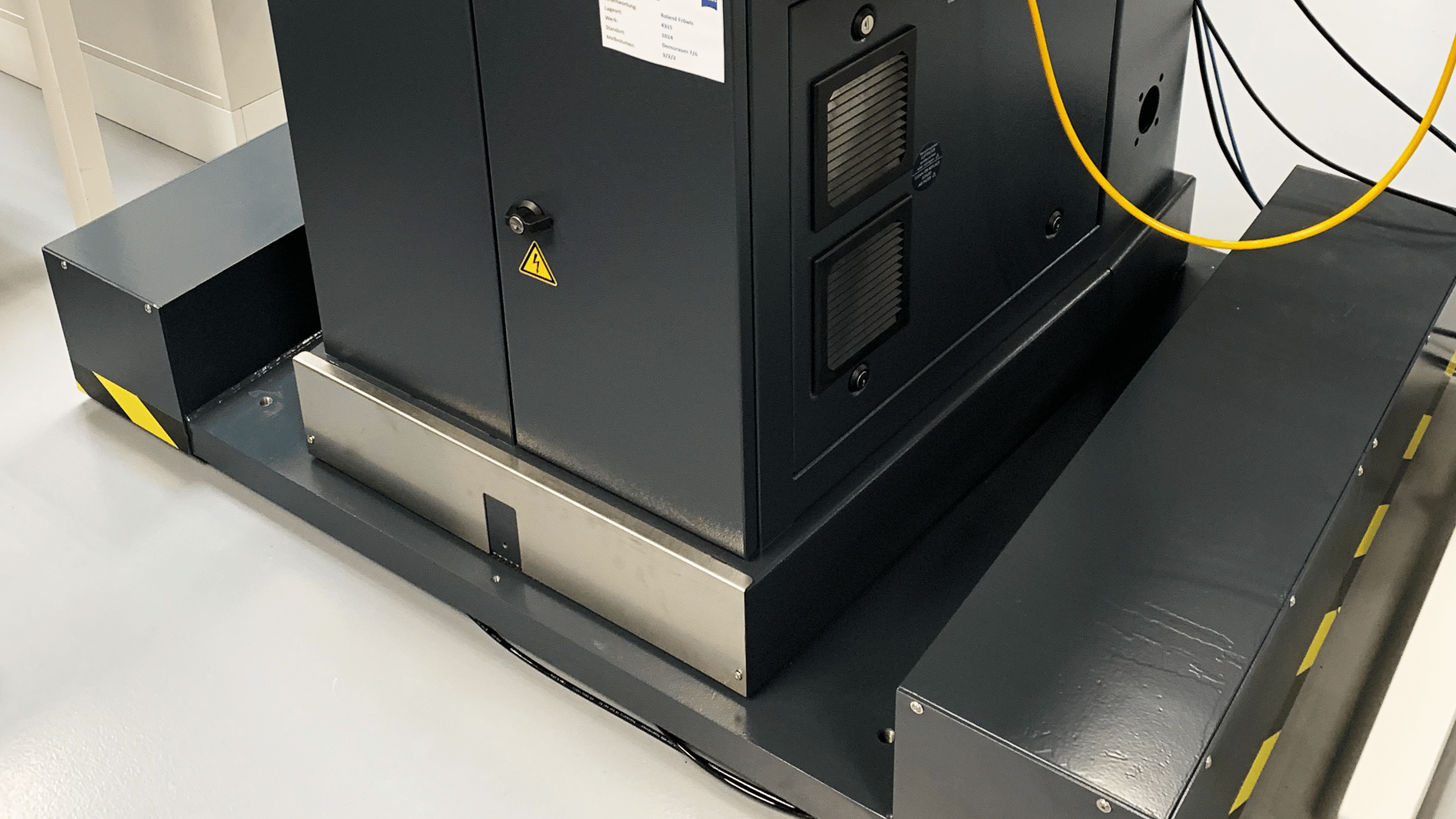

Smanjite greške u merenju

Vibracije tla prisutne su u različitom stepenu na svakoj lokaciji instalacije i mogu dovesti do grešaka u merenju.Ovo se može rešiti opcijom pneumatske izolacije vibracija. Naknadno ugradiva pneumatska izolacija vibracija dostupna je za sve tri veličine. Neophodno za primene sa opcijom senzora scout 240.

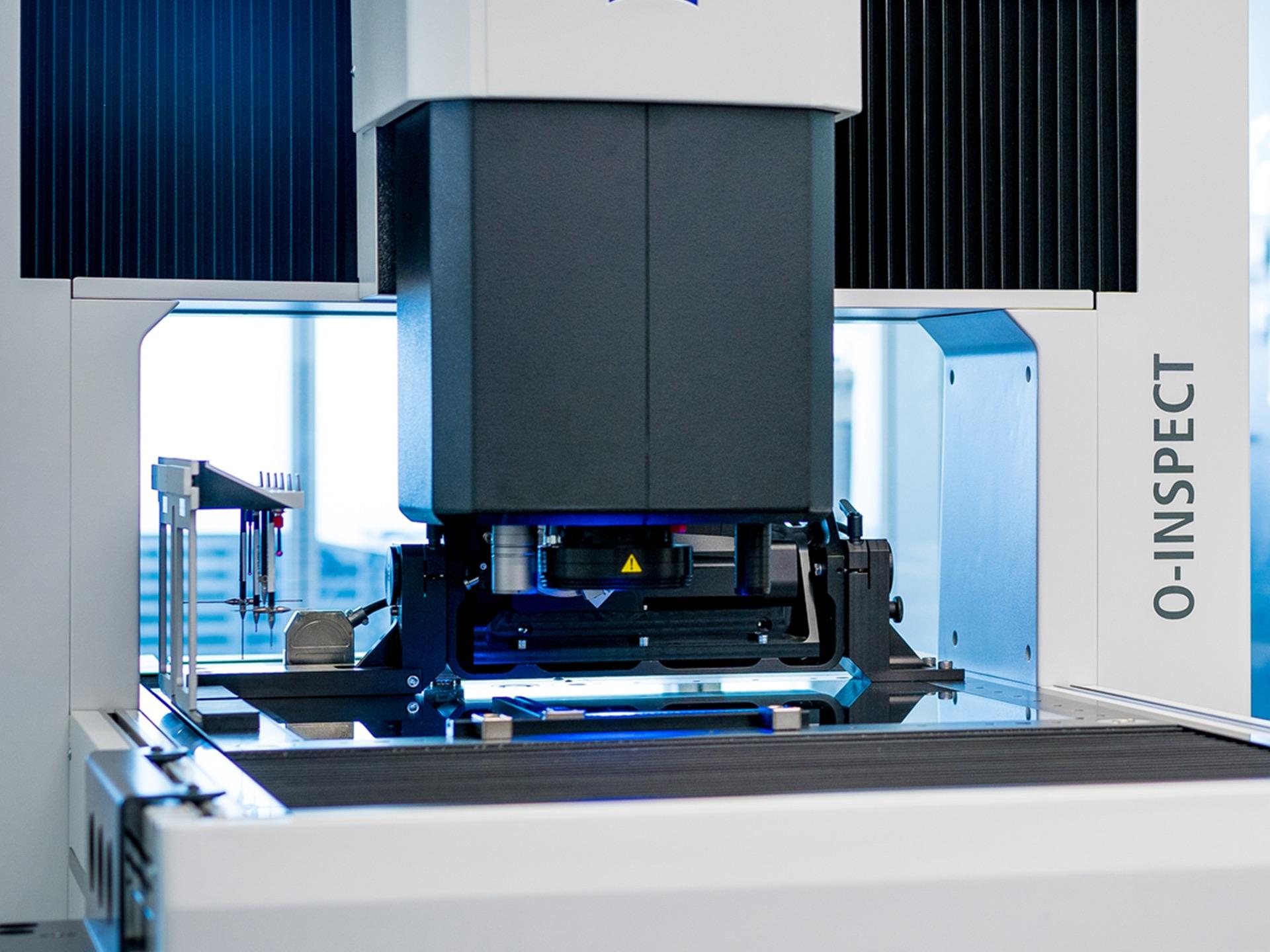

Veliko vidno polje sa slikom visoke rezolucije

ZEISS Discovery.V12 senzor kamere omogućava promenljivo uvećanje. Različite opcije senzora – Standard 100, Scout 160 i Scout 240 omogućavaju veću rezoluciju za snimanje čak i najmanjih detalja.

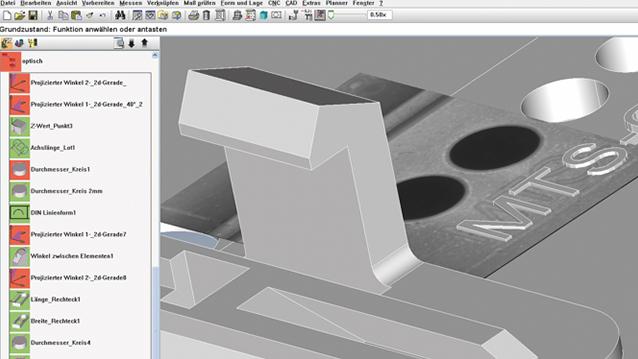

Softver prilagođen svakoj primeni

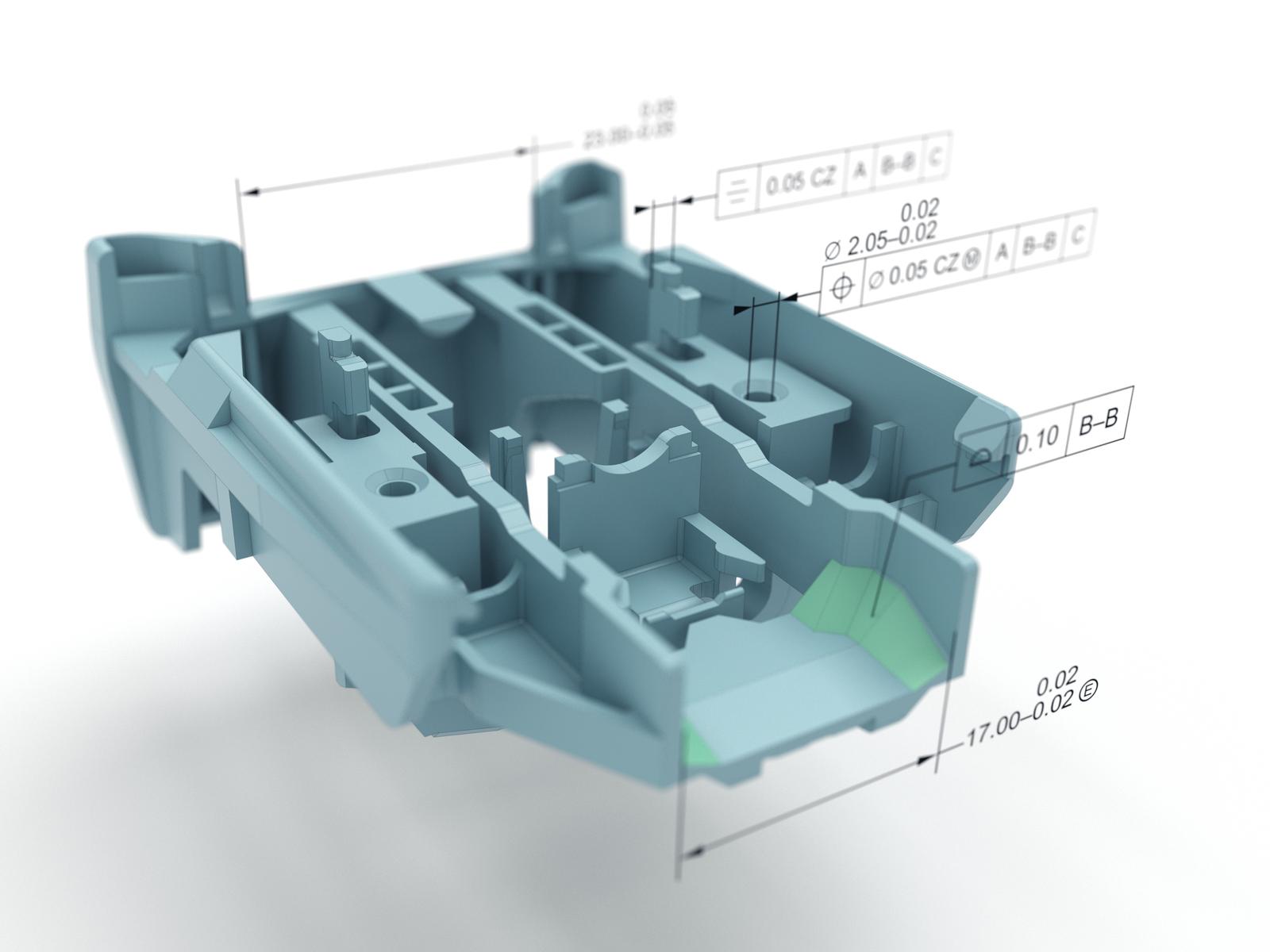

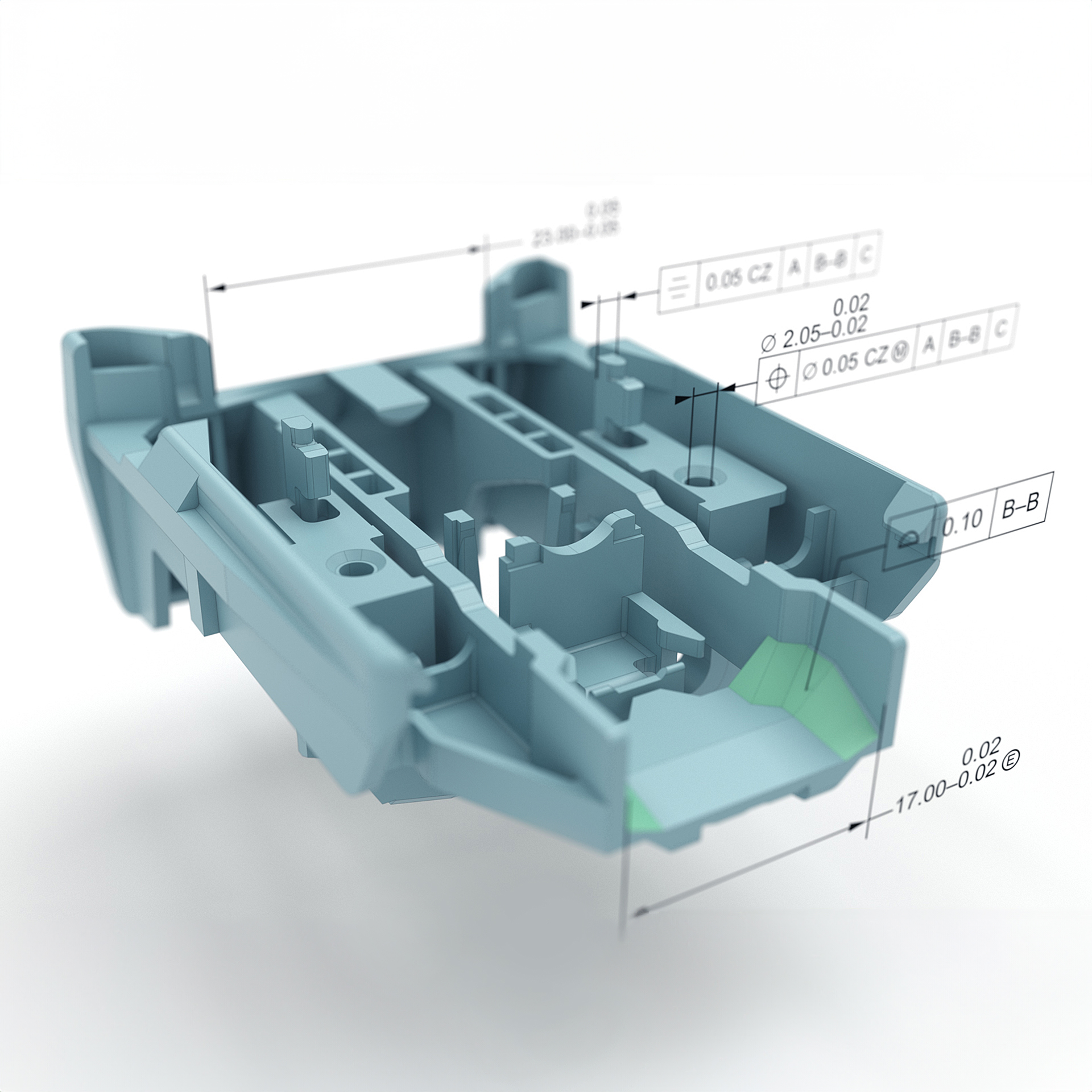

ZEISS CALYPSO nudi unapređene opcije vizualizacije radi uštede vremena. CAD modeli mogu biti prikazani preklopljeno, čime se moguće devijacije (AKTUELNO prema CILJU) brzo uočavaju. Zahvaljujući raznovrsnim opcijama, ZEISS CALYPSO nudi odgovarajuće alate i za posebne zahteve.

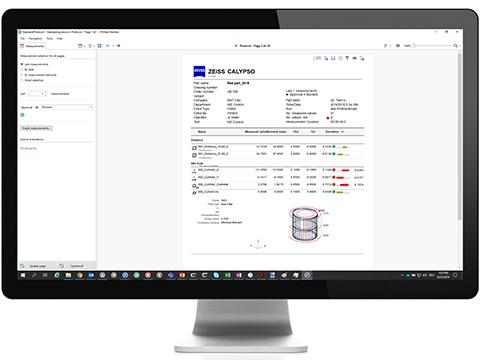

Profesionalni i praktični izveštaji

ZEISS PiWeb reporting pruža dokumentaciju i vizualizaciju merenja jednim klikom, omogućavajući korisne uvide u vaše delove i procese.

Odlična optika

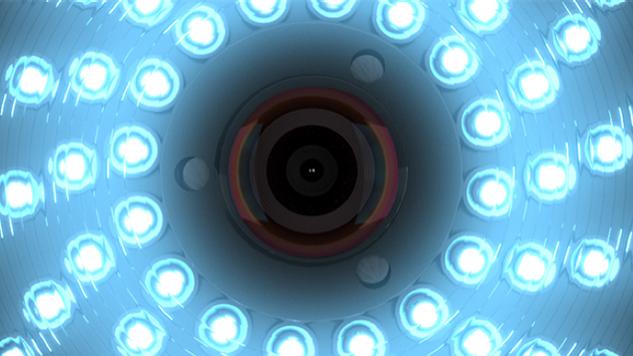

Veliko vidno polje

Visoka rezolucija slike

ZEISS Discovery.V12 senzor kamere omogućava promenljivi stepen uvećanja. U poređenju sa konvencionalnim sočivima, nudi četiri puta veće vidno polje, kao i izuzetnu vernost slike čak i u perifernim oblastima. Rezultat: skraćeno vreme merenja i maksimalna preciznost.
Dve nove opcije senzora, Scout 160 i Scout 240, omogućavaju još veću optičku rezoluciju. Korišćenje alternativnih senzorskih jedinica omogućava 1,6 ili 2,4 puta veću optičku rezoluciju u poređenju sa standardnom varijantom 100.

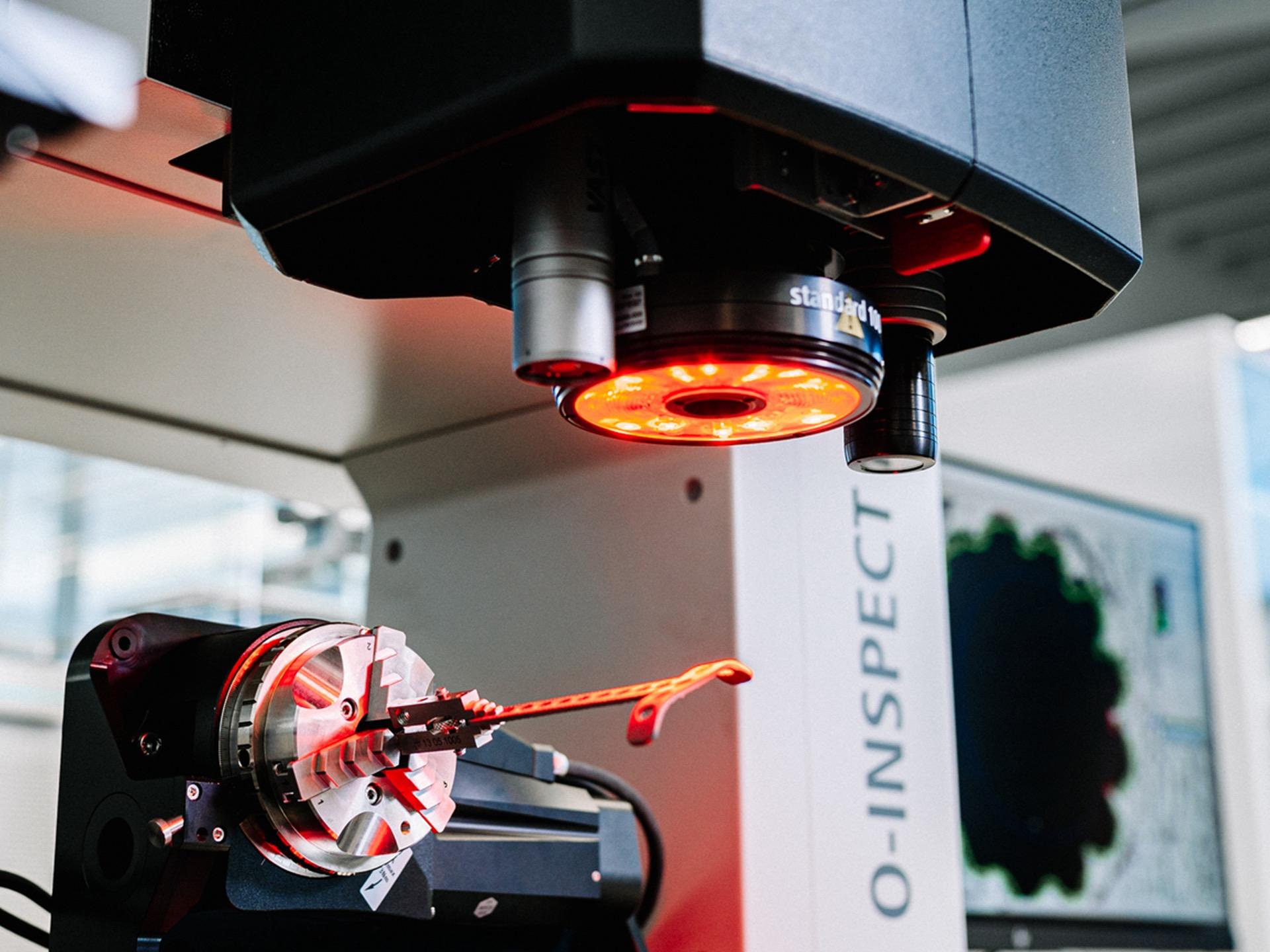

Optimalni kontrast

ZEISS O-INSPECT sistem osvetljenja

Visokokontrastna slika je neophodna za precizne rezultate. ZEISS O-INSPECT poseduje izuzetno svestran sistem osvetljenja za ovu namenu. Veoma različiti oblici, teksture i boje površina mogu biti osvetljeni iz različitih uglova incidencije, čime se jasno ističu ivice.

Tehnologija sa više senzora

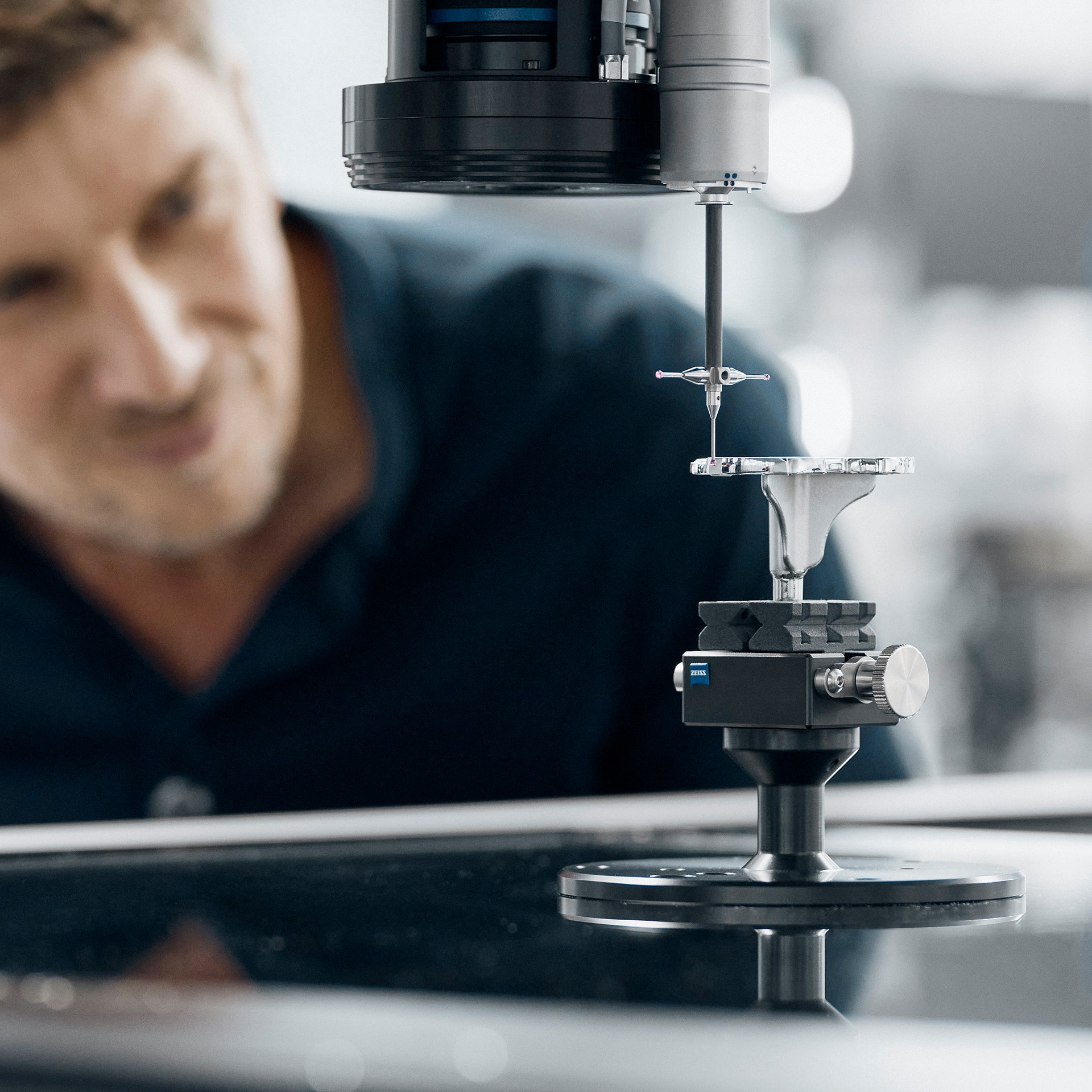

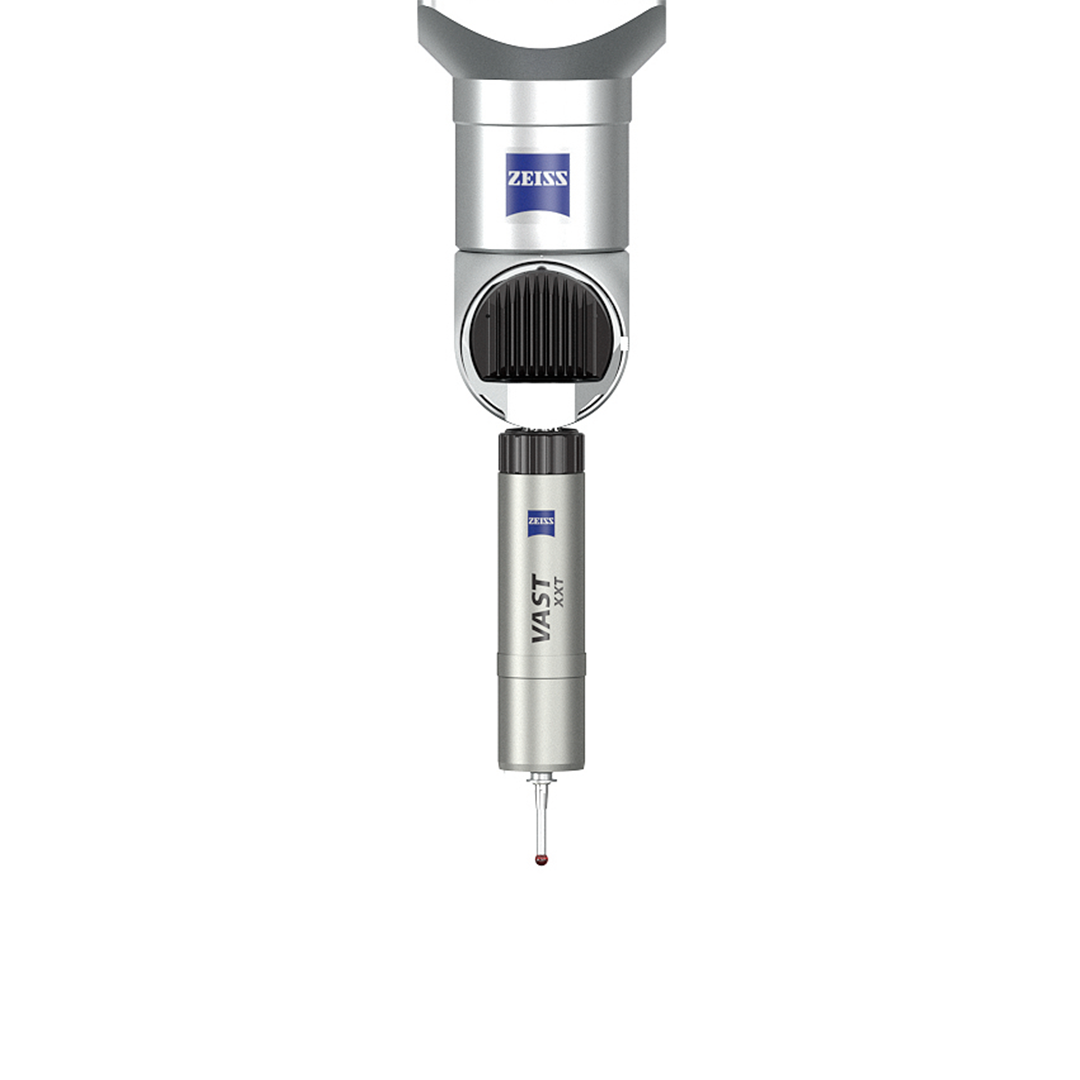

Taktilno merenje

Pravi izbor tamo gde je potrebna izuzetno visoka preciznost. Kontaktne sonde poput ZEISS VAST XXT skeniraju površinu komponente tačku po tačku. Takođe dodaju funkciju skeniranja, pružajući informacije o obliku karakteristika.

Optičko merenje

ZEISS Discovery.V12 zoom objektiv pruža veliko vidno polje bez distorzije, za rezultate merenja sa izuzetnom preciznošću i značajnim smanjenjem vremena merenja.

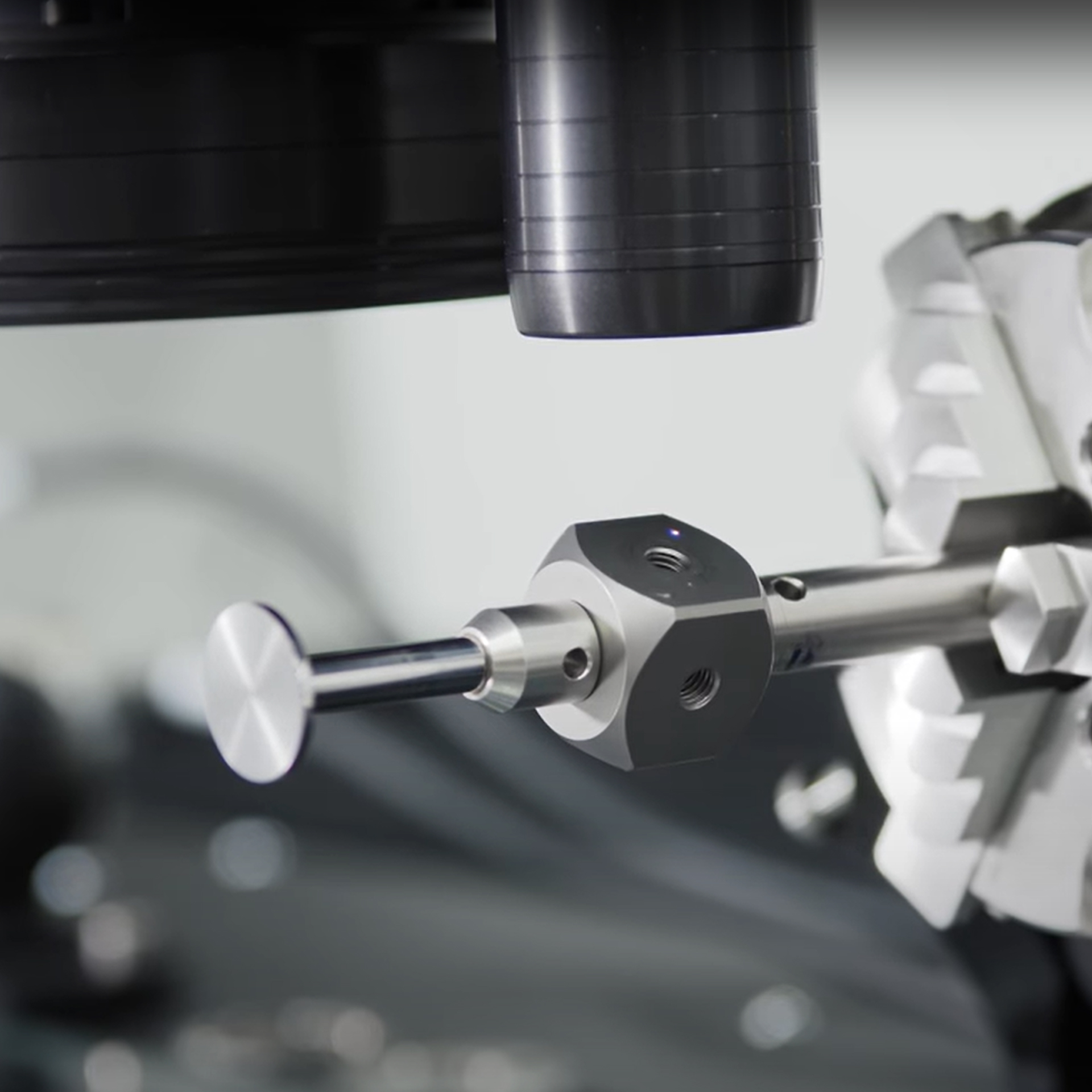

Bela svetlost

ZEISS DotScan, hromatski senzor bele svetlosti, omogućava bezkontaktno snimanje topografije radnog komada. Koristi se kada osetljive, reflektujuće ili niskokontrastne površine otežavaju upotrebu drugih senzora.

Savršena sinergija optičkog i kontaktnog merenja

Sadržaj trećih strana je blokiran

Video plejer je blokiran zbog vaših željenih postavki kolačića. Da biste promenili postavke i reprodukovali video, kliknite na dugme u nastavku i prihvatite upotrebu „funkcionalnih“ tehnologija praćenja.

Softver

Jedan softver za sve poslove merenja

ZEISS O-INSPECT ne pravi kompromise kada je reč o softveru, sa ZEISS CALYPSO koristite univerzalni softver za merenje koji se primenjuje i na portalnim mernim mašinama poput ZEISS CONTURA.

ZEISS CALYPSO impresionira intuitivnim korisničkim interfejsom koji kombinuje funkcionalnu raznolikost i fleksibilnost. Programiranje se vrši klikom mišem na željene merne elemente na CAD modelu ili još jednostavnije, sondiranjem, nezavisno od tipa senzora, uz automatsko prepoznavanje mernog elementa.

Različite softverske opcije nude prave alate za specifične zahteve, kao što su standardna funkcionalnost krive kod O-INSPECT sistema ili integrisani softverski alat za izveštavanje o merenju, ZEISS PiWeb reporting.

Saznajte više

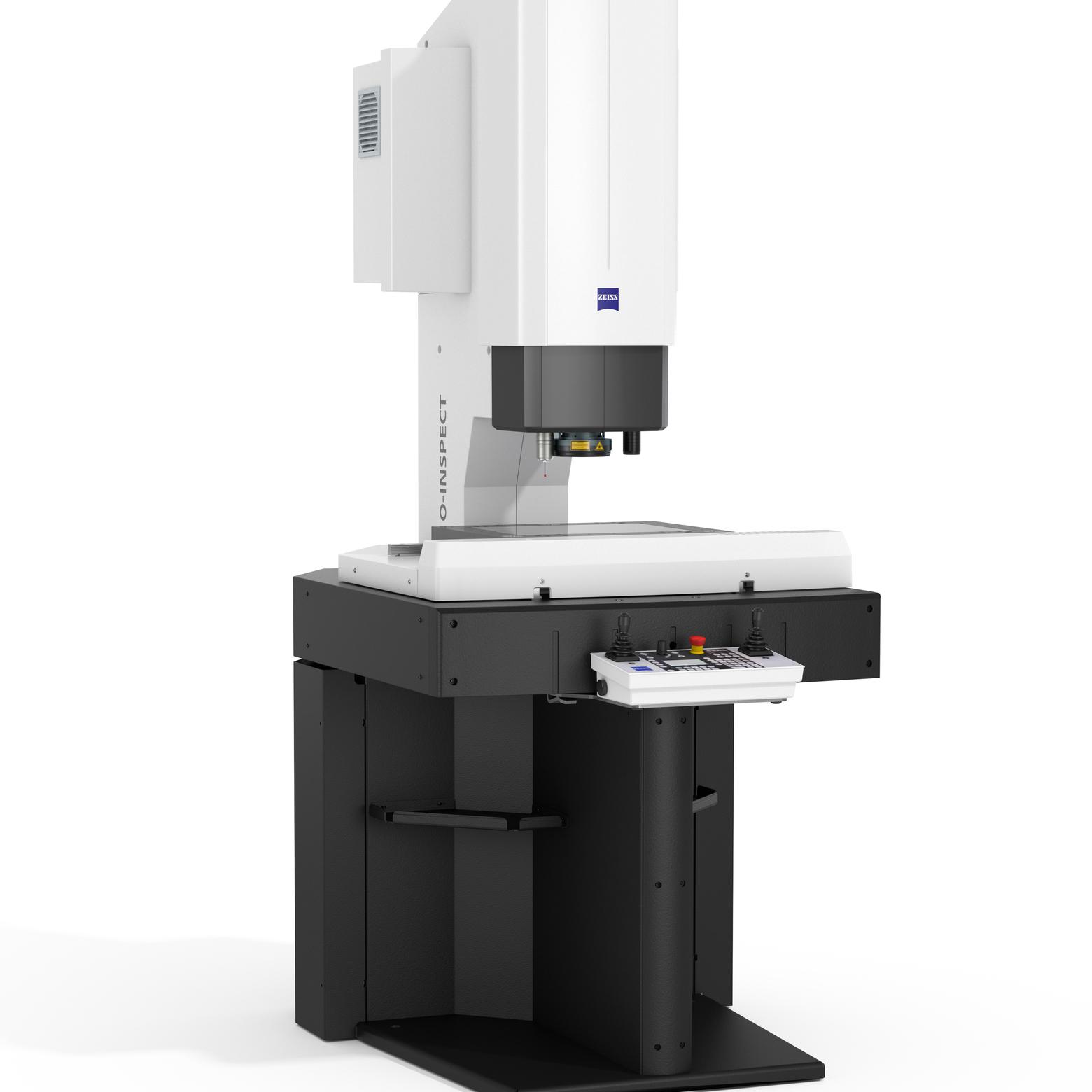

Tehnički podaci za ZEISS O-INSPECT

		ZEISS O-INSPECT 3/2/2 300 × 200 × 200 mm³	ZEISS O-INSPECT 5/4/3 5/4/3 500 × 400 × 300 mm³	ZEISS O-INSPECT 8/6/3 8/6/3 800 × 600 × 300 mm³
Merenje zapremine		300 × 200 × 200 mm³	500 × 400 × 300 mm³	800 × 600 × 300 mm³
Greška u merenju dužine MPE(E)	in 1D	1,6 µm + L/200 µm	1,4 µm + L/250 µm	1,5 µm + L/250 µm
	u 2D	1,9 µm + L/150 µm	1,6 µm + L/250 µm	1,8 µm + L/250 µm
	u 3D	2,4 µm + L/150 µm	1,9 µm + L/250 µm	2,2 µm + L/250 µm
Softver		ZEISS CALYPSO
2D optički senzor kamere		ZEISS Discovery.V12
Opcija	standard 100	radna udaljenost 87 mm, 0,5x–6,3x, rezolucija senzora 0,9 μm, maksimalno FoV: 16,1 mm × 12,0 mm
	scout 160	radna udaljenost 55 mm, 0,8x–10x, rezolucija senzora 0,6 μm, maksimalno FoV: 10,1 mm × 7,5 mm
	scout 240	radna udaljenost 30 mm, 1,2x–15x, rezolucija senzora 0,4 μm, maksimalno FoV: 6,7 mm × 5,0 mm
Taktilni senzor		ZEISS VAST XXT
Opcija	VAST XXT TL 1	dužina radijalnog mernog vrha do 40 mm (zvezdasti merni vrh), prečnik igle mernog vrha od 0,1 do 8 mm
Opcija	VAST XXT TL 3	dužina radijalnog mernog vrha do 65 mm (zvezdasti merni vrh), prečnik igle mernog vrha od 0,3 do 8 mm
