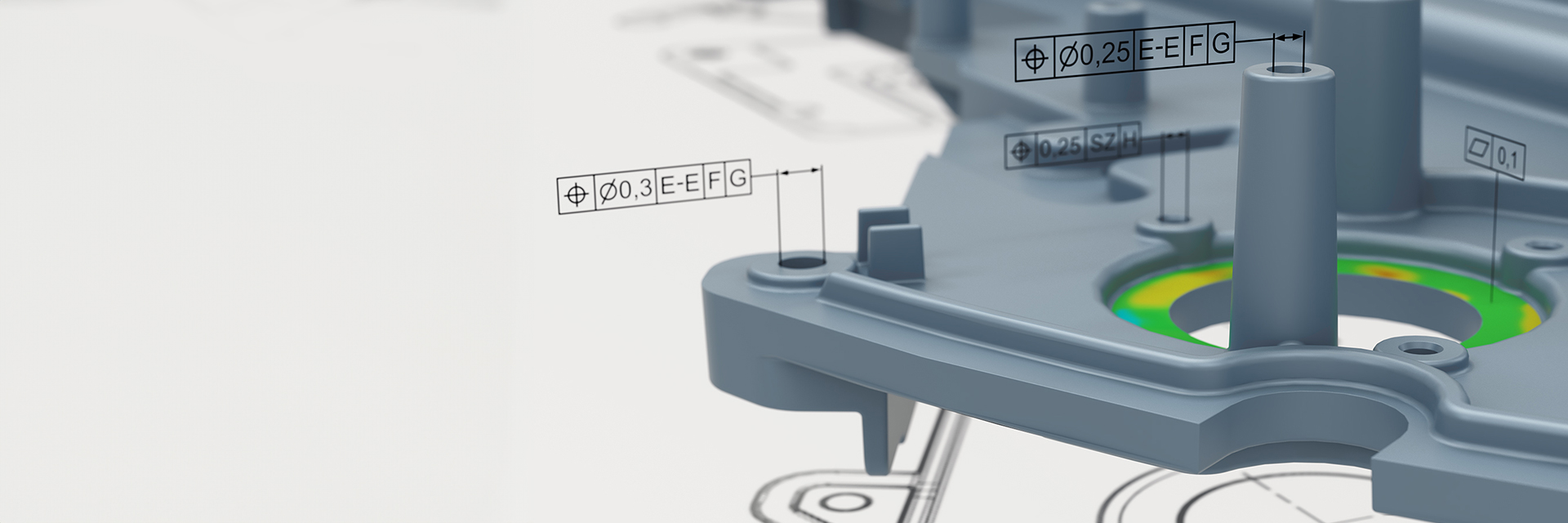

Koncentričnost
Šta je koncentričnost?
Koncentričnost je deo koaksijalnosti. Kod provere koaksijalnosti analiziraju se ose, dok se kod koncentričnosti proverava samo centar. Provere se obično ponavljaju više puta na istom delu.
Koncentričnost se odnosi na proveru položaja jednog ili više nezavisnih krugova. Prvo se određuje referentni element. Rreferentni element može biti ili osa ili centralna tačka. Nakon toga se oko referentnog elementa postavlja ravanska ili kružna zona tolerancije. Centar može da odstupa, ali mora ostati unutar definisane zone tolerancije. Dimenzija se smatra van tolerancije ako se središnja tačka nalazi izvan tolerancijske zone.
U metrologiji, koncentričnost spada u tolerancije položaja. Ostale tolerancije položaja su, na primer, tolerancije položaja i simetrije. Zamislite podlošku spoljnog prečnika 15 mm. U njenom središtu se nalazi otvor prečnika 10 mm. Otvor ima ulogu referentnog elementa. Kod tolerancije koncentričnosti od 0,4 mm, središte unutrašnjeg kruga definiše referentnu tačku. Oko referentne tačke formira se krug prečnika 0,4 mm. Tolerancijska zona definiše prostor unutar kojeg se mora nalaziti središnja tačka spoljnog prečnika. Da bi se postigla koncentričnost, središnja tačka spoljnog kruga može imati maksimalno radijalno odstupanje od 0,2 mm u odnosu na središnju tačku unutrašnjeg kruga. U suprotnom, središnja tačka bi bila van tolerancije.
Tokom procesa proizvodnje nastaju dozvoljena odstupanja od nominalnih dimenzija (tolerancije). Ove greške često nastaju usled sistematskih ili nasumičnih uticaja na proizvodnju, kao što su temperature, vibracije ili prljavština. Poznavanje da li su odstupanja koncentričnosti unutar graničnih vrednosti je ključno za kasniju funkcionalnost dela.
Aplikacije koncentričnosti
Merenje koncentričnosti ima važnu ulogu u proizvodnji preciznih kugličnih ležajeva za automobilsku i druge industrije. Valjkasti ležajevi su potrebni u automobilskoj industriji. Zahvaljujući malom trenju, smanjuju potrošnju energije. Kako bi kuglični ležajevi postigli maksimalnu efikasnost, metroloski sistemi moraju meriti sa vrhunskom preciznošću. Klasične inspekcije za kuglične ležajeve uključuju:
- Prečnik ležajne brazde i otvora za bušenje
- Koncentričnost otvora za bušenje prema spoljašnjem prečniku
- Koncentričnost ležajnih brazdi prema spoljašnjem prečniku i otvoru za bušenje
- Koncentričnost brazdi za zaptivke u odnosu na spoljašnji prečnik
- Okruglost ležajne brazde
Kuglični ležajevi se koriste u različitim proizvodima. Omogućavaju glatku i brzu rotaciju delova potrebnih u pogonskoj tehnici, mašinstvu i proizvodnji alatnih mašina.
Provera koncentričnosti
ZEISS merni sistemi i softverska rešenja obezbeđuju precizne podatke za analizu koncentričnosti.
