Inspekcija GD&T tolerancija

Geometrijsko dimenzionisanje i tolerisanje u ZEISS INSPECT

Šta su GD&T tolerancije?

GD&T tolerancije omogućavaju određivanje i procenu geometrijskih odstupanja delova. Ona definišu maksimalna dozvoljena odstupanja od nominalnih vrednosti dela. Prekoračenjem GD&T tolerancija narušava se funkcija, tačnost uklapanja ili oblik dela. Pomoću tolerancija se, na primer može utvrditi da li je otvor za bušenje izrađen s tačnim dimenzijama, ispravnim pravcem ili da li su greške u obliku unutar dozvoljenih granica. GD&T tolerancije se primenjuju u svim fazama procesnog lanca, uključujući dizajn, proizvodnju i kontrolu kvaliteta.

Mogući uzroci GD&T odstupanja su, na primer:

  • Deformacija tokom obrade
  • Istrošenost alata
  • Vibracija mašine
  • Temperaturne fluktuacije tokom obrade

GD&T funkcionalnosti ZEISS INSPECT softvera

Iako se GD&T tolerancije koriste za specifikaciju u fazi dizajna, one istovremeno pomažu metrologu u verifikaciji dela. Osnovni preduslov za efikasnu evaluaciju su podaci o punom polju merenja generisani optičkom mernom tehnologijom. ZEISS INSPECT uključuje nekoliko GD&T funkcionalnosti za sveobuhvatnu analizu dimenzija, oblika i položaja, koristeći sisteme datuma, elemente za uklapanje i tolerancije. Parametarski dizajn u ZEISS INSPECT softveru dodatno podržava i pojednostavljuje GD&T analize. Pri merenju i analizi pojedinačnih elemenata, svaki element se konstruiše samo jednom, nakon čega se može koristiti kao referenca. Softver automatski postavlja odgovarajući metod izračunavanja.

Vaše prednosti

  • Vizualizacija oznaka u skladu sa ISO standardima

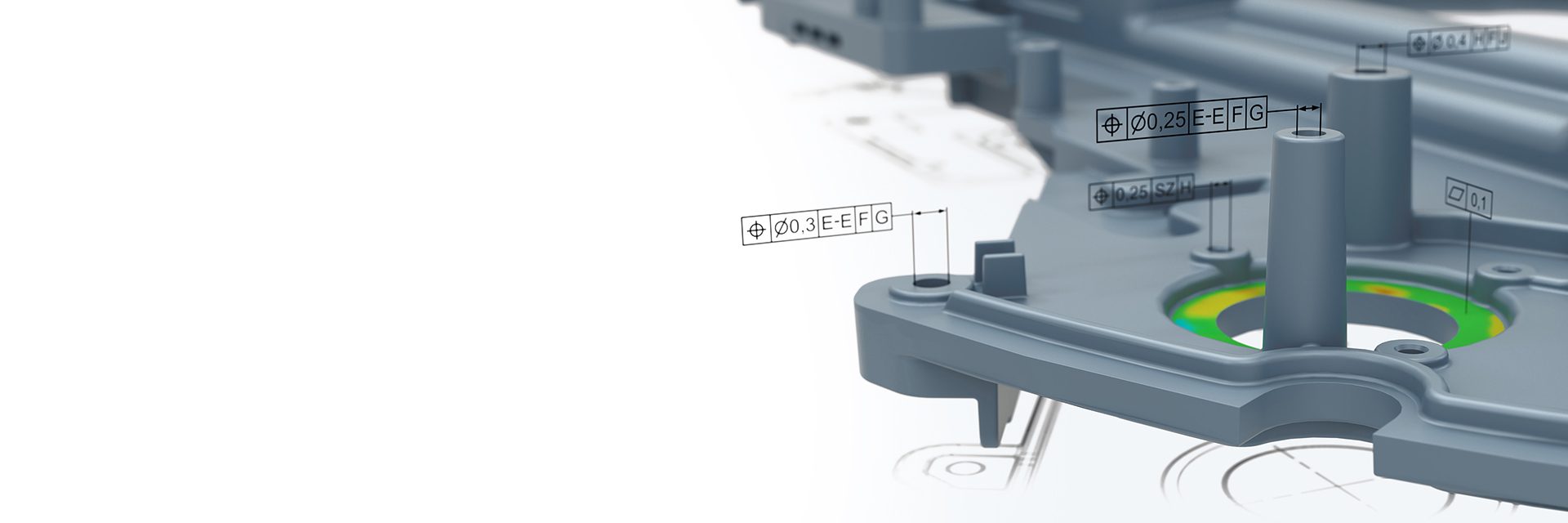

    ZEISS INSPECT omogućava vizualizaciju GD&T tolerancija u skladu sa ISO standardima. Na taj način možete dodati rezultate u vizualizaciju, koja je veoma slična tehničkom crtežu ili CAD podacima.

  • Otkrijte greške na vreme

    ZEISS INSPECT vam pruža vodič kroz projekat koji vas sistematski vodi kroz sve korake vašeg projekta. Na taj način možete na vreme da identifikujete greške u proračunu. Softver takođe predlaže odgovarajuća rešenja.

  • Testiranje komponenti uz PMI podršku

    Pomoću

    GD&T moguće je obezbediti 100 % sigurnost u OK/NOK odlukama, što ga čini pogodnim za automatizovane i digitalizovane primene, uključujući informacije o proizvodu i proizvodnji (PMI).

Još više ZEISS INSPECT funkcija

Ovde smo jasno saželi najpopularnije funkcije ZEISS INSPECT:
Od uvoza CAD podataka do različitih inspekcija i izveštavanja. Da li ih već sve poznajete?
