ZEISS BOSELLO WRE thunder

ZEISS BOSELLO WRE thunder

Inspekcija točkova pri punoj brzini

ZEISS BOSELLO WRE thunder je visokobrzinski, in-line sistem za 2D rendgensku detekciju defekata, osmišljen za brzu inspekciju lakih aluminijumskih felni unutar proizvodnog ciklusa. Sistem obezbeđuje pouzdanu inspekciju svih proizvedenih točkova, uz preciznu identifikaciju i procenu kritičnih defekata u skladu sa definisanim zahtevima.

  • Brza i potpuna inspekcija točkova od lakih legura
  • Robustan i pouzdan u zahtevnim industrijskim okruženjima
  • Optimizovano za potpuno automatizovanu inspekciju
BOSELLO WRE thunder
Kontakt

2D Inline inspekcija točkova od lakih legura

ZEISS Bosello WRE thunder je 2D rendgensko rešenje za pouzdano i brzo identifikovanje defekata na proizvodnoj liniji. Sistem proverava širok spektar modela točkova i detektuje odstupanja od unapred definisanih normi i specifikacija.
Zahvaljujući tome, inspekcija može da počne odmah, čime se maksimalno smanjuje vreme neaktivnosti sistema.

Brzo skeniranje za postizanje visokog protoka

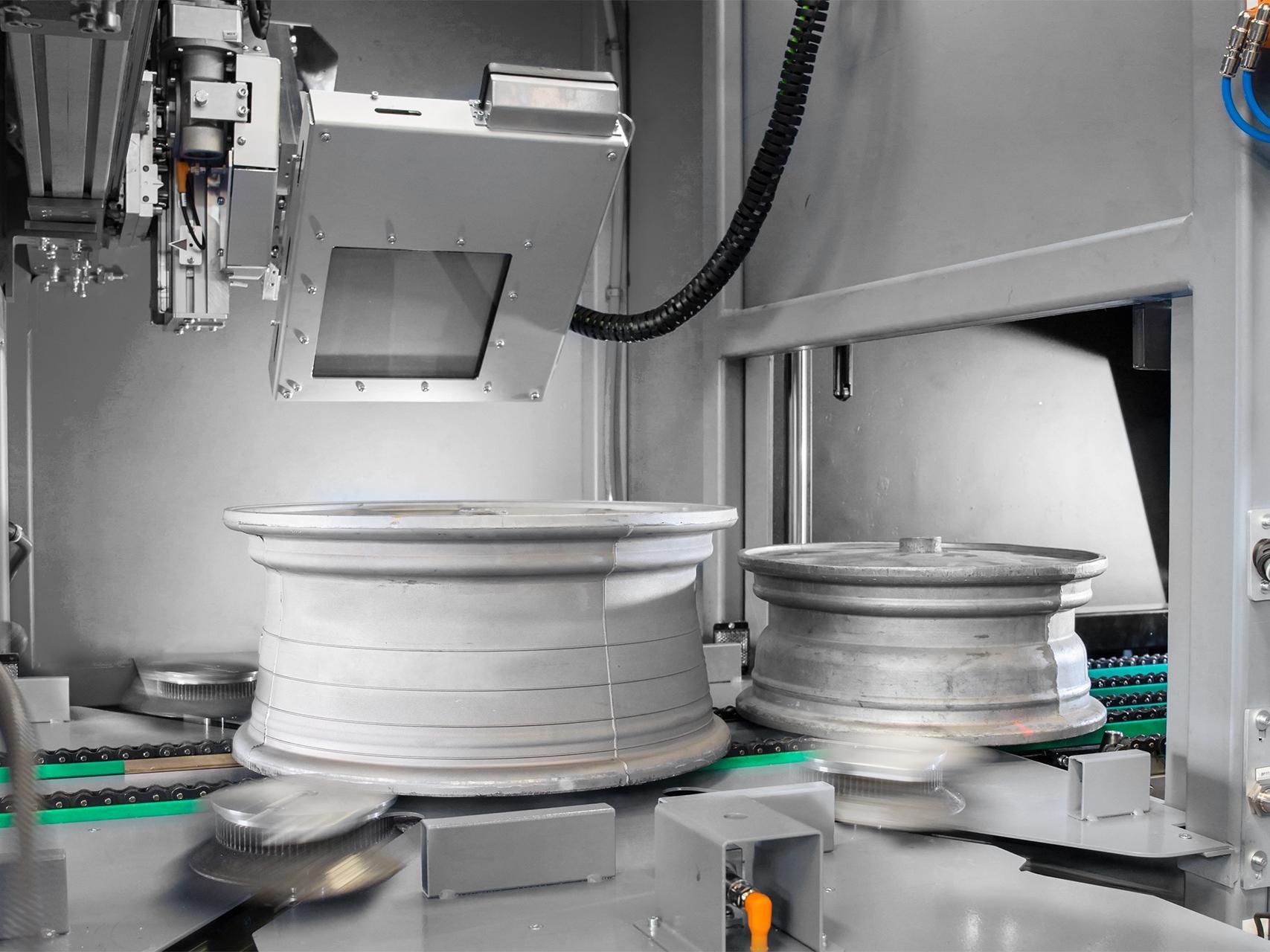

Koncept prolaza kroz sistem omogućava brzu zamenu točkova za manje od 2,5 sekunde. Zahvaljujući pametnoj koordinaciji četvoro vrata – dvoja spoljašnja i dvoja unutrašnja, rendgenski izvor može da funkcioniše kontinuirano, bez prekida u radu. Zahvaljujući tome, inspekcija može da počne odmah, čime se maksimalno smanjuje vreme neaktivnosti sistema. Čak i pri obradi različitih tipova točkova, sistem za automatsko prepoznavanje identifikuje model, učitava odgovarajući test-program i pozicionira točak za skeniranje, bez prekida proizvodnog ciklusa.

ZEISS BOSELLO WRE Thunder se odlikuje robustnom i izdržljivom konstrukcijom, što ga čini idealnim za intenzivnu upotrebu u zahtevnim proizvodnim uslovima.

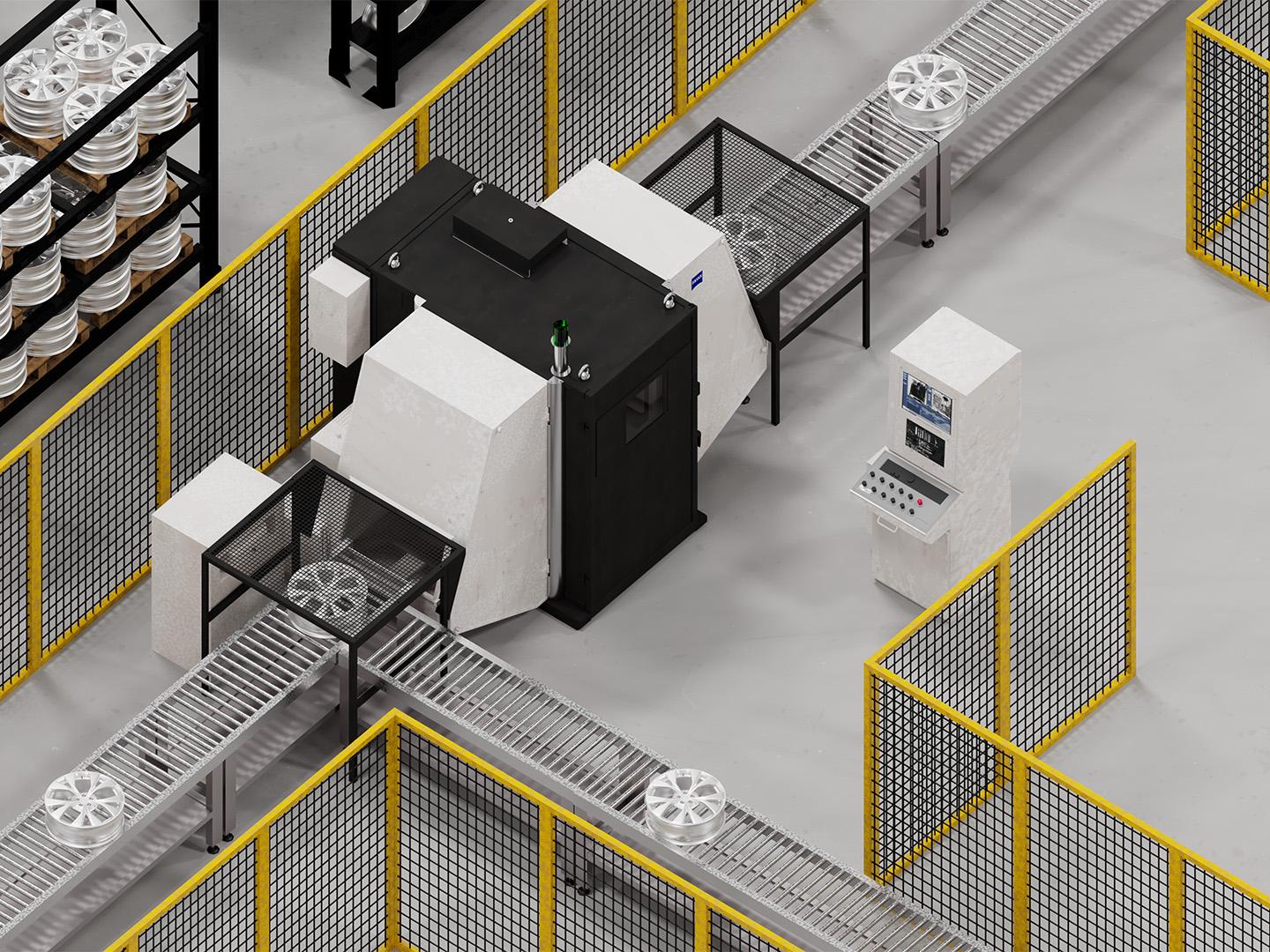

Savršena integracija u proizvodno okruženje

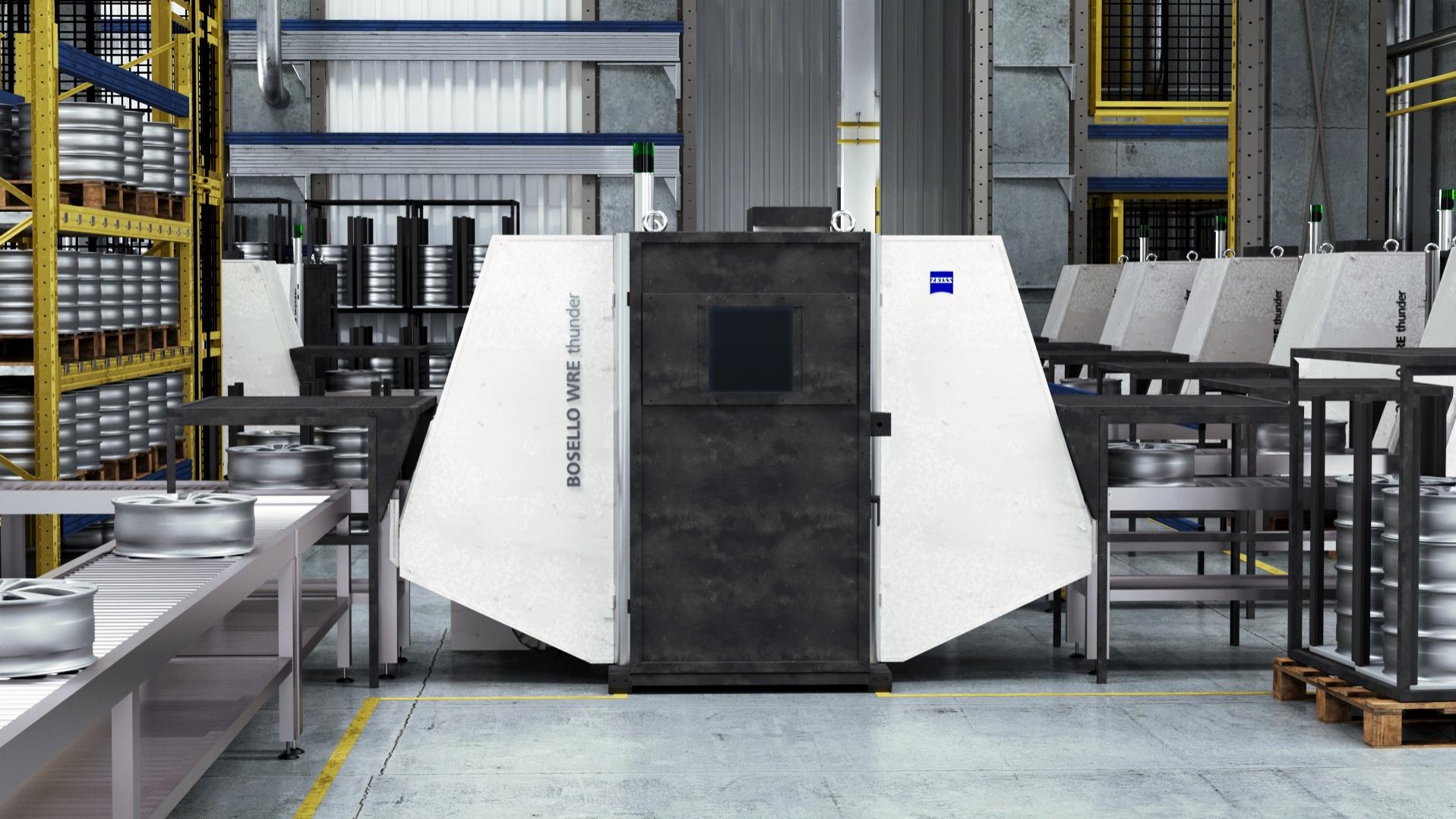

ZEISS BOSELLO WRE Thunder se odlikuje robustnom i izdržljivom konstrukcijom, što ga čini idealnim za intenzivnu upotrebu u zahtevnim proizvodnim uslovima. Zahvaljujući kompaktnoj konstrukciji sa osnovom od svega 5,8 m², uređaj se lako integriše u postojeće proizvodne linije. Pored toga, sistem nudi prilagodljive funkcije poput interfejs signala za besprekornu integraciju sa postojećom transportnom linijom, kao i prilagođenu jedinicu za odbacivanje defektnih delova, u skladu sa vašim specifičnim zahtevima.

Jednostavan softver sa brzim prikupljanjem slika omogućava potpuno automatizovanu 2D rendgensku inspekciju i evaluaciju u skladu sa ASTM standardima.

Automatizovana evaluacija za pouzdane inspekcije

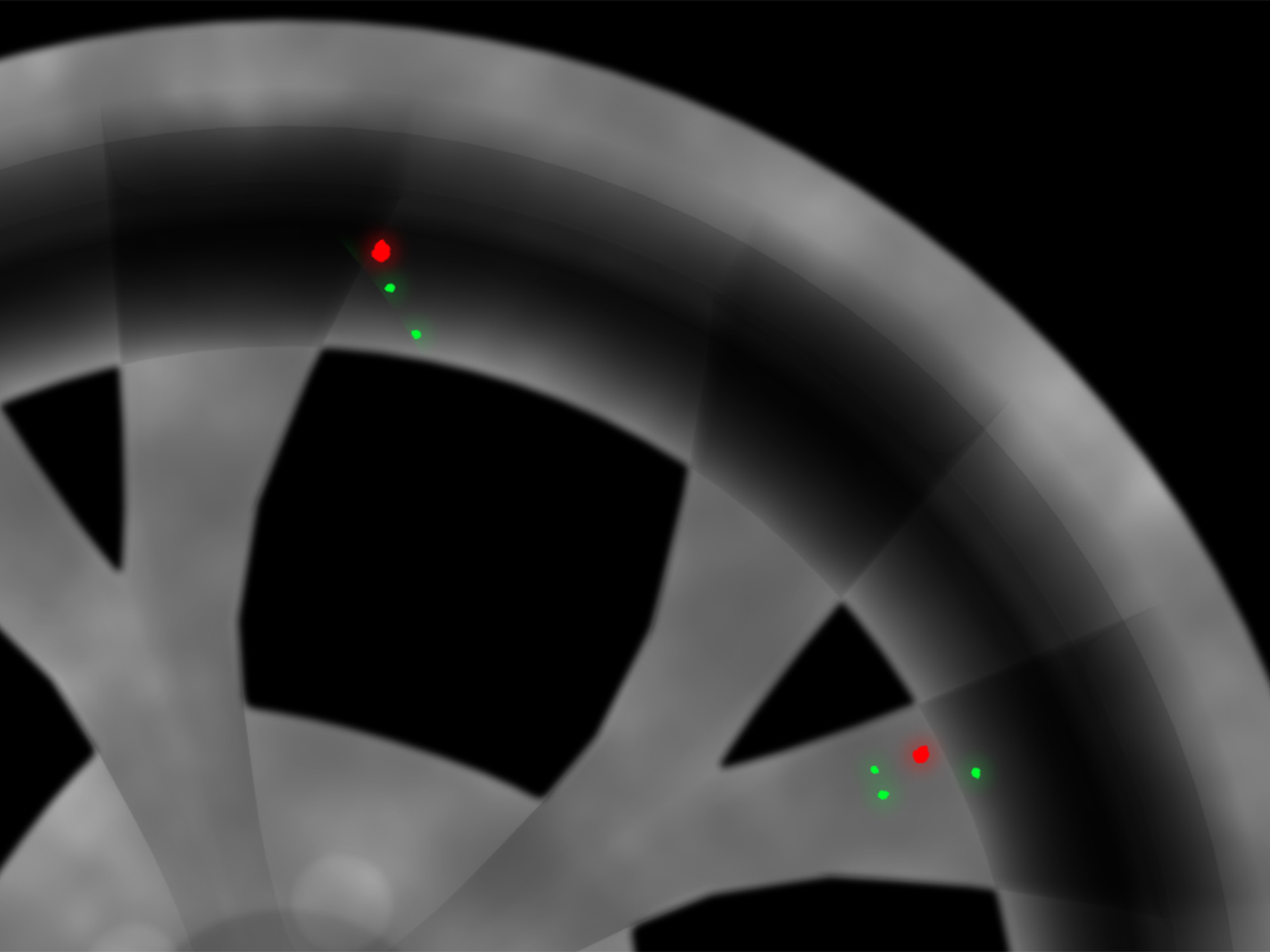

Jednostavan softver sa brzim prikupljanjem slika omogućava potpuno automatizovanu 2D rendgensku inspekciju i evaluaciju u skladu sa ASTM standardima. Defekti koji ne odgovaraju specifikacijama se pouzdano detektuju i klasifikuju pomoću FARIS softvera, što omogućava automatsko uklanjanje neispravnih delova iz proizvodnog toka. Istovremeno, sve informacije o pregledanim odlivcima se beleže u centralizovanoj bazi podataka, što omogućava potpunu sledljivost kroz čitav proizvodni proces.

ZEISS BOSELLO WRE Thunder je dizajniran za kontinuirani rad u okviru proizvodnog ciklusa i omogućava pouzdanu, automatizovanu inspekciju svih izrađenih točkova. Optimalno sinhronizovane komponente obezbeđuju brz i bezbedan transport felni, minimizuju vibracije i omogućavaju visoku tačnost uz kratka vremena skeniranja.

Optimizovane komponente garantuju visoku stabilnost sistema

Optimizovane komponente garantuju visoku stabilnost sistema
Automatsko poravnanje

Izvor i detektor, koji nisu mehanički povezani (C-arm), su savršeno usklađeni kroz kontrolu softvera. Ova metoda optimizuje pozicioniranje komponenti tokom procesa skeniranja, smanjuje vibracije i rezultira većom tačnošću.
Sigurno prijanjanje

Motorizovani, pojedinačno upravljani valjci omogućavaju precizno i sigurno hvatanje felni, omogućavajući potpunu inspekciju od 360°, bez upotrebe dodatnih sistema za podizanje. Ovi valjci obezbeđuju precizno pozicioniranje točkova tokom skeniranja i sprečavaju pogrešno poravnanje, čak i kod neobrađenih livenih točkova.
Garantovana stabilnost

Sopstveni visokonaponski generator garantuje visoku stabilnost napona (kV) putem elektronskog upravljačkog sistema koji u realnom vremenu kompenzuje moguće oscilacije i mikroprekide na glavnoj naponskoj mreži. Funkcije upravljanja i zaštite u okviru kontrolne elektronike obezbeđuju pravilan rad rendgenske cevi i doprinose produženju njenog radnog veka.
Siguran transport

Interni transportni sistem koristi izuzetno robustne višestruke lance, kako bi obezbedio siguran prenos teških točkova prečnika do 26” i mase do 50 kg.
Softverski upravljana evaluacija

Interno razvijen softver za automatsko prepoznavanje defekata (ADR) pouzdano detektuje nepravilnosti na unutrašnjoj strani točkova i automatski uklanja defektne jedinice iz procesa. ZEISS Inspection Review omogućava centralnom operateru daljinski pregled skeniranih slika. Uređaj omogućava nadzor linije u realnom vremenu, ili može da funkcioniše offline, na osnovu informacija iz postojeće baze podataka. Pomoću Ethernet konekcije, moguće je lako umrežavanje i upravljanje do 8 uređaja, uključujući one koji se nalaze u odvojenim proizvodnim lokacijama.

Tehnički podaci

Inspekcija točkova pri punoj brzini

Opseg dimenzija točka

4J × 13’’ – 11J × 22’’
4J × 14’’ – 11J × 26’’

Maks. veličina obratka

50 kg

Maks. napon cevi

160 kV

Tehnologija senzora

8-inčni detektor ravne ploče

Vreme učitavanja (slika do slike)

≤ 2,5 sekundi

Primene

2D rendgenska inspekcija legura točkova
