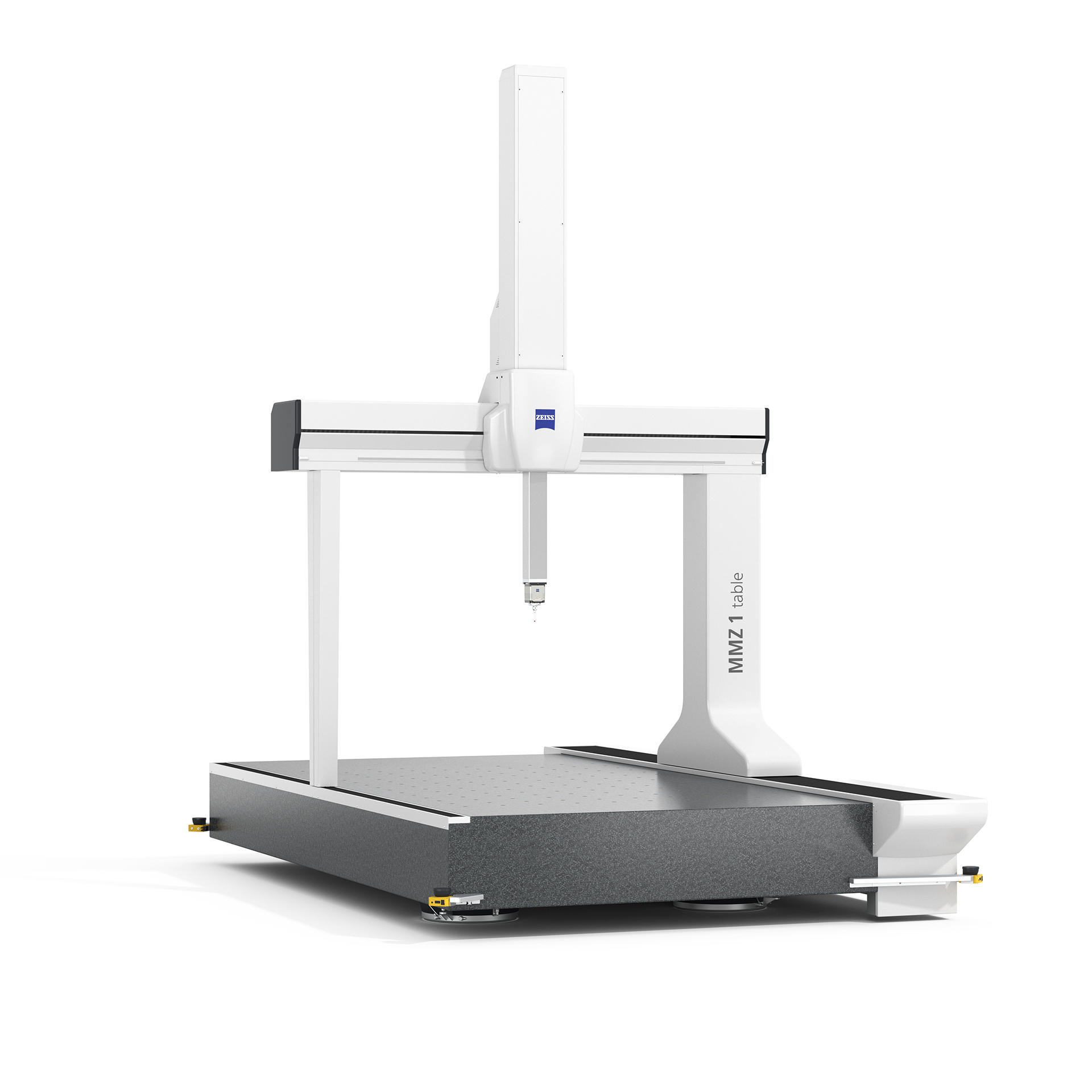

Velika koordinatna merna mašina

ZEISS MMZ 1 table

Kompaktno rešenje za merenje delova velikog obima

ZEISS MMZ 1 sa stolom idealan je za merenje velikih delova do 5 tona, posebno u primenama koje traže izuzetno precizna kontaktna merenja dimenzija, oblika i položaja – uz sondu ZEISS VAST XT gold.

Stabilan dizajn za visoke performanse
Sigurnosni laserski skeneri
Fleksibilan i održiv sistem
Pneumatska izolacija od vibracija – bez potrebe za dodatnom temeljnom konstrukcijom

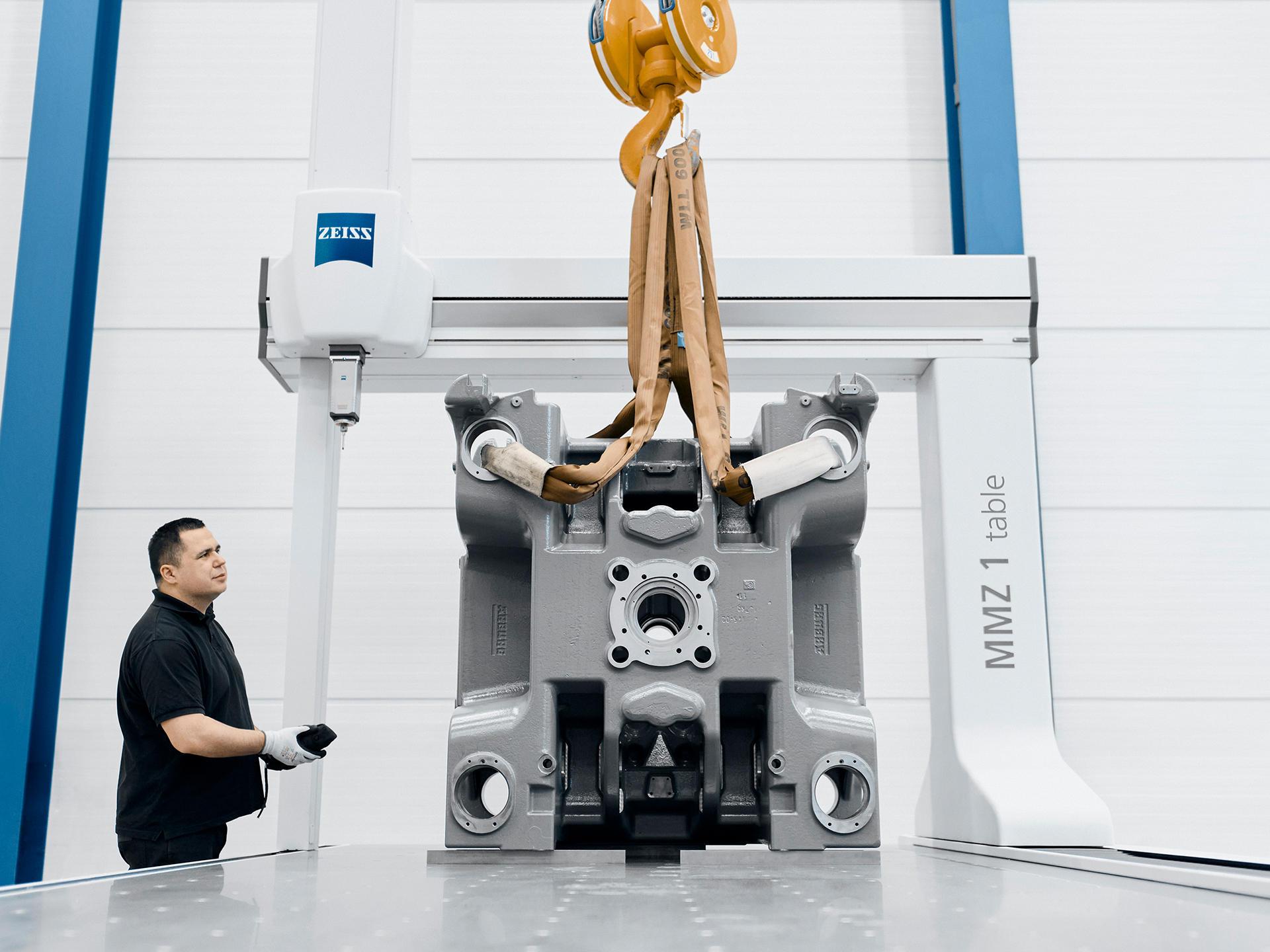

Stabilan dizajn za visoke performanse

Robustna koordinatna merna mašina visoke preciznosti

Konstrukcija ZEISS MMZ 1 stola omogućava upotrebu masivnih materijala i široke razmake oslonaca, čime se postiže izuzetna ponovljivost merenja. I veliki komadi mase do 5 tona mogu da se izmere sa preciznošću od 3,6 + L/250 µm.

Y vođice od granita su zaštićene navlakama, što obezbeđuje dodatnu otpornost na prašinu i prljavštinu. Ram od silicijum-karbida dodatno pojačava čvrstoću sistema, a uz bolju otpornost na temperaturu smanjuje i mogućnost ogrebotina.

Zahvaljujući ravnoj i urednoj površini, koordinatna merna mašina pruža jasan uvid u merni prostor. Sto je ergonomski prilagođen korisniku i omogućava jednostavno punjenje sa prednje, zadnje, bočne i gornje strane, uz nesmetan rad tokom celog procesa.

ZEISS MMZ 1 sto je dostupan u dve dimenzije: 20/30/15 i 20/40/15.

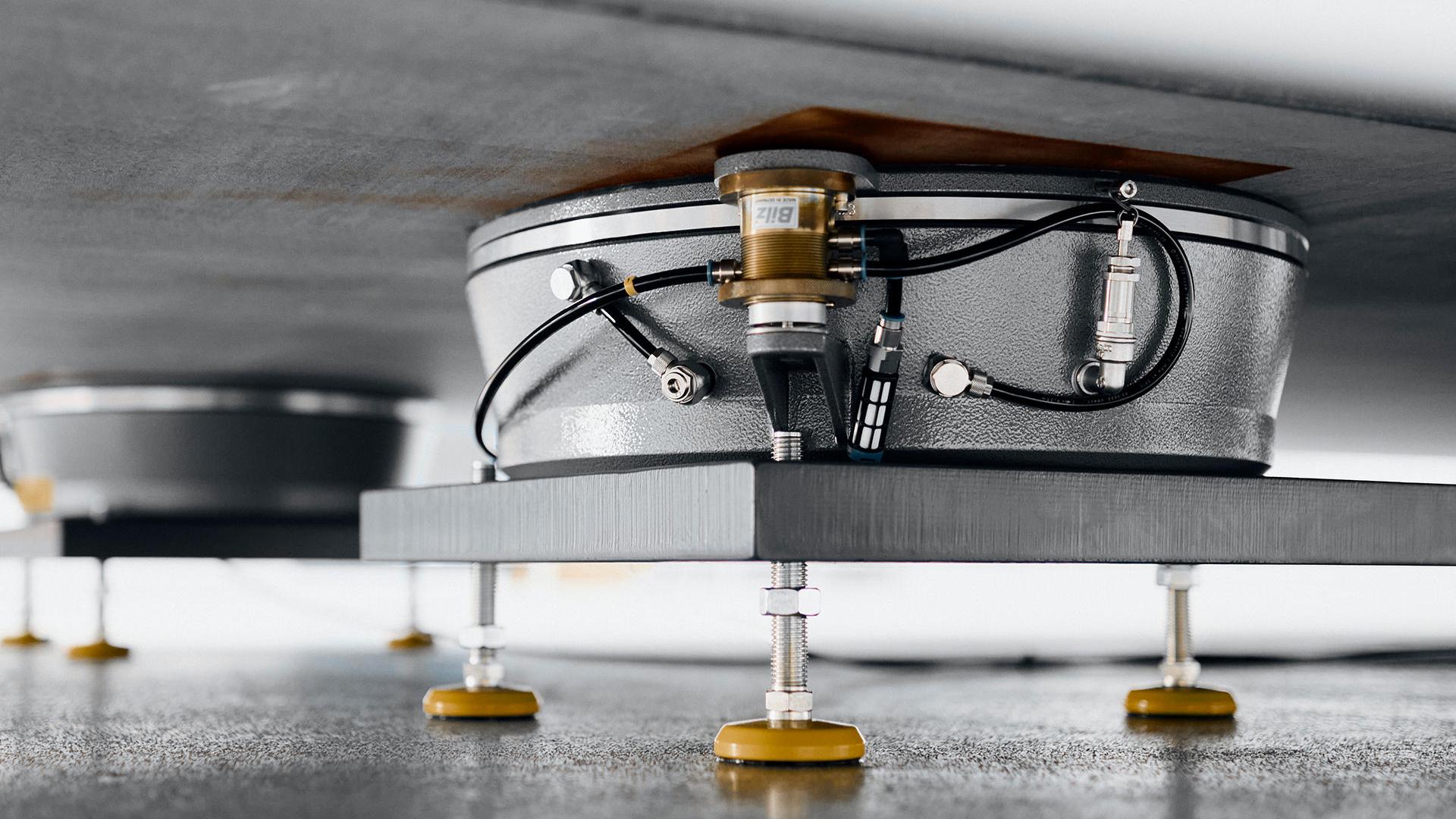

Pneumatska izolacija od vibracija

Zahvaljujući malom opterećenju poda i standardnoj pneumatskoj izolaciji od vibracija, nije potrebna skupa temeljna konstrukcija, dok se i dalje obezbeđuje nosivost radnog komada do 5 tona.

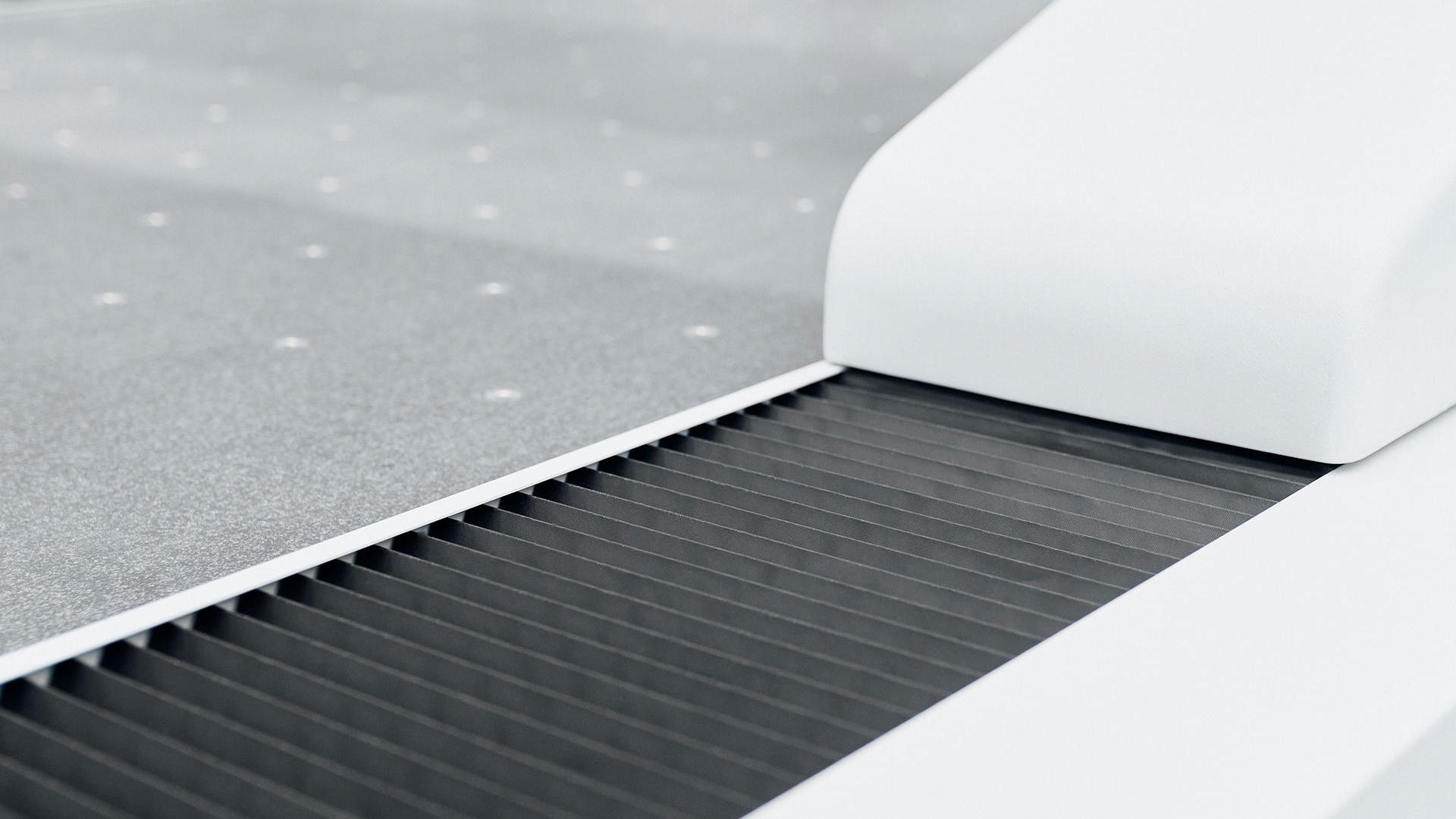

Pokrivene vođice

Vođice po X i Y osi su od kontaminacije zaštićene navlakama, što doprinosi većoj stabilnosti i smanjuje potrebu za njihovim održavanjem.

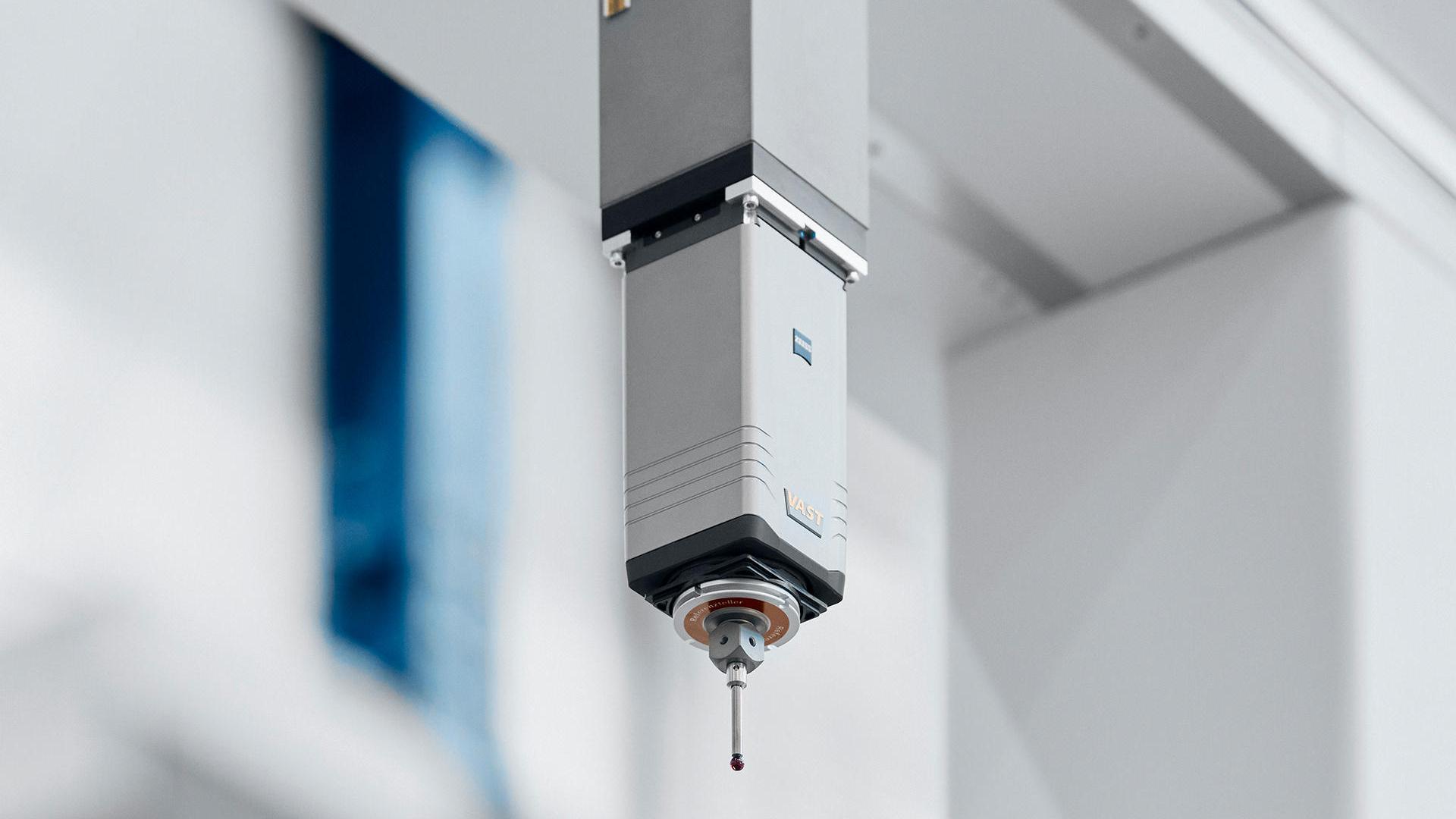

Nosač izrađen od silicijum-karbida

Obezbeđuje poboljšanu temperaturnu stabilnost i površinu otpornu na ogrebotine i termička izobličenja, što rezultira većom preciznošću i smanjenom potrebom za servisom zahvaljujući povećanoj krutosti mernog uređaja.

Uravnotežavanje bezbednosti, fleksibilnosti i efikasnosti

Uz vrhunske komponente i stabilan dizajn, ZEISS MMZ 1 sto nudi niz praktičnih funkcija koje poboljšavaju radne procese i olakšavaju svakodnevni rad korisnika.

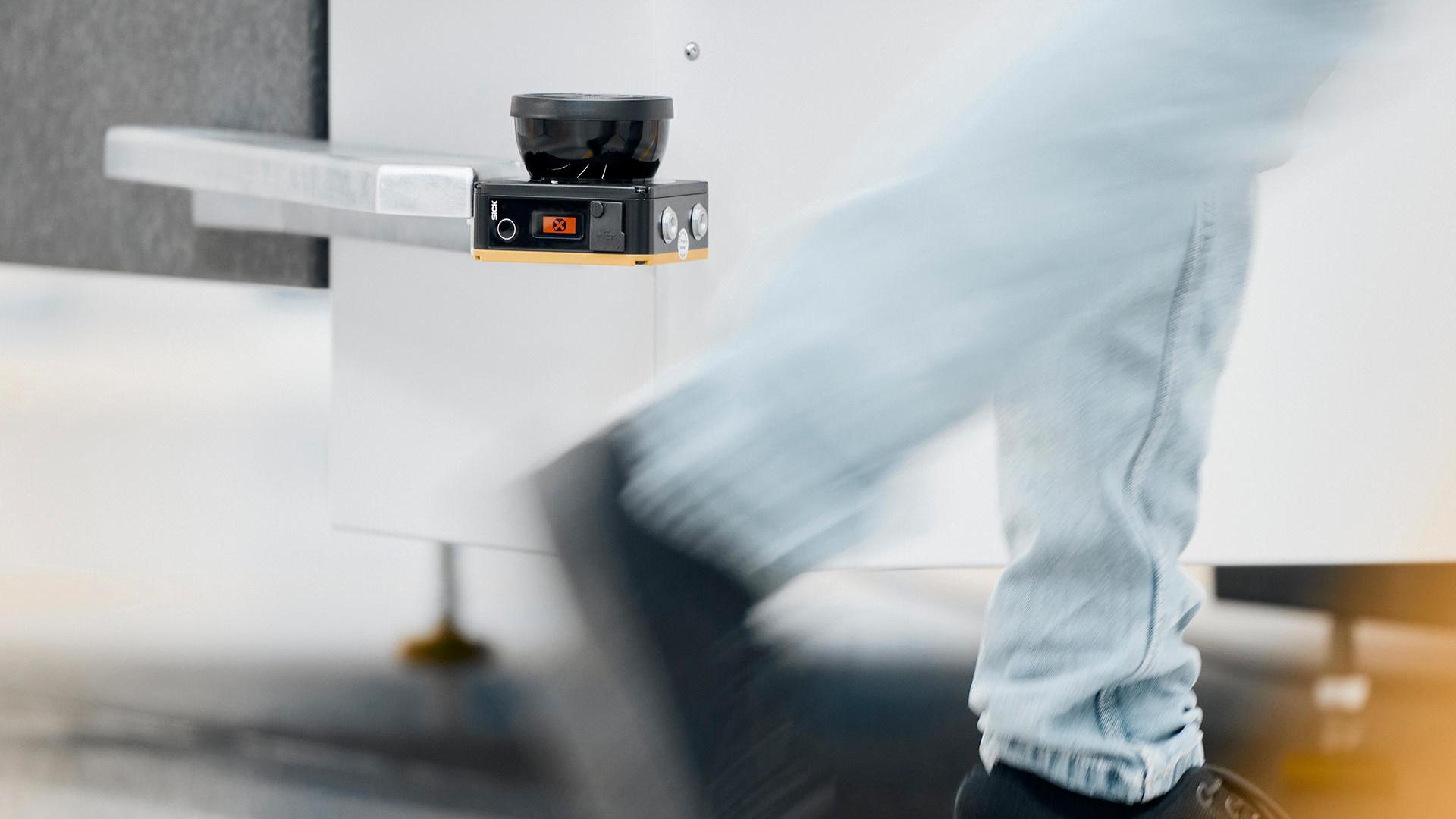

Laserski skeneri za dodatnu bezbednost

Laserski skeneri prate zaštitnu zonu oko koordinatne merne mašine. Ako dođe do narušavanja bezbednosne zone, koordinatna merna mašina automatski usporava na bezbednu brzinu.

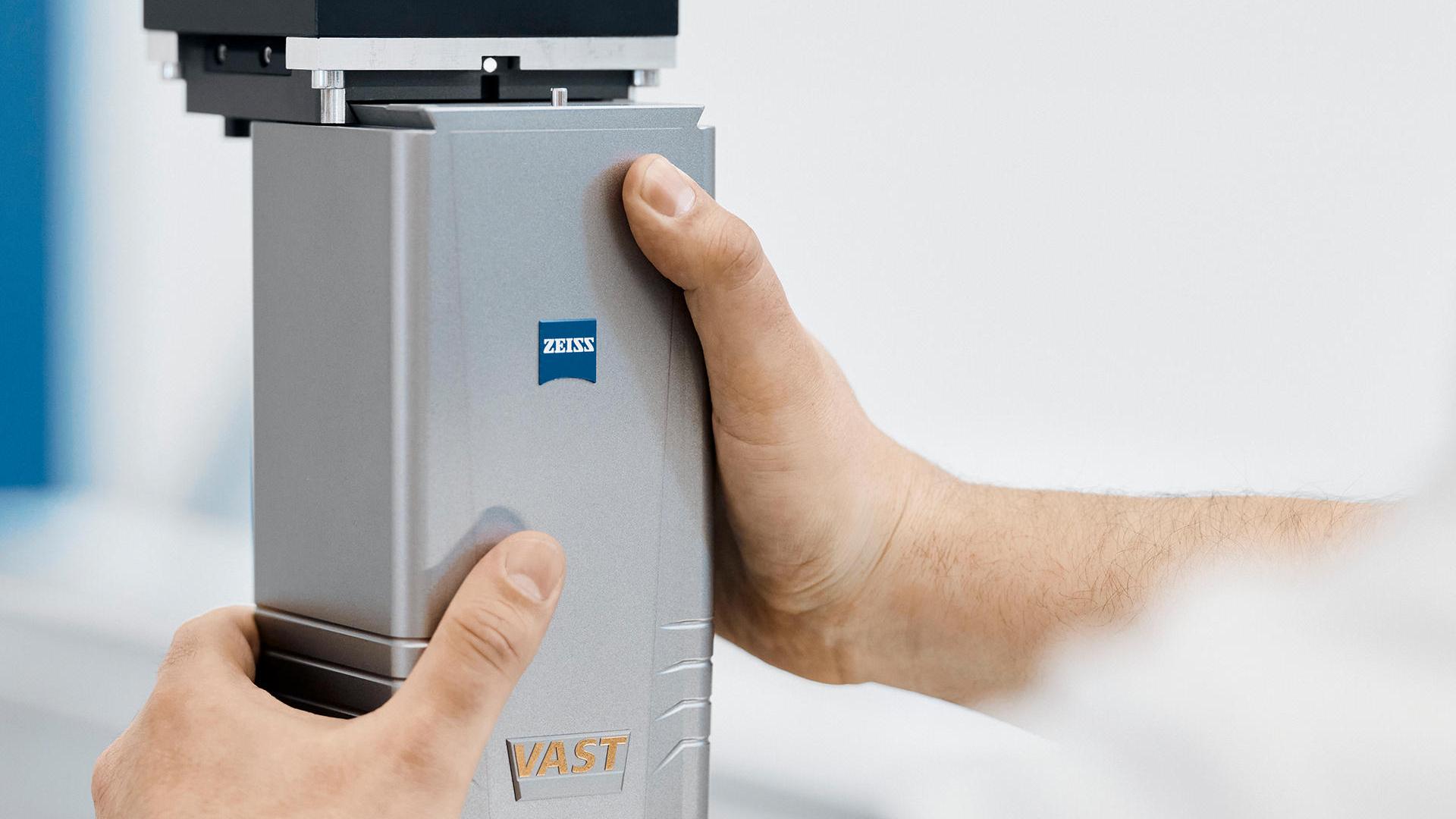

ZEISS MASS tehnologija

Uz ZEISS MASS tehnologiju, MMZ 1 sa stolom podržava širok spektar taktilnih mernih vrhova, što omogućava veću prilagodljivost različitim mernim zadacima.

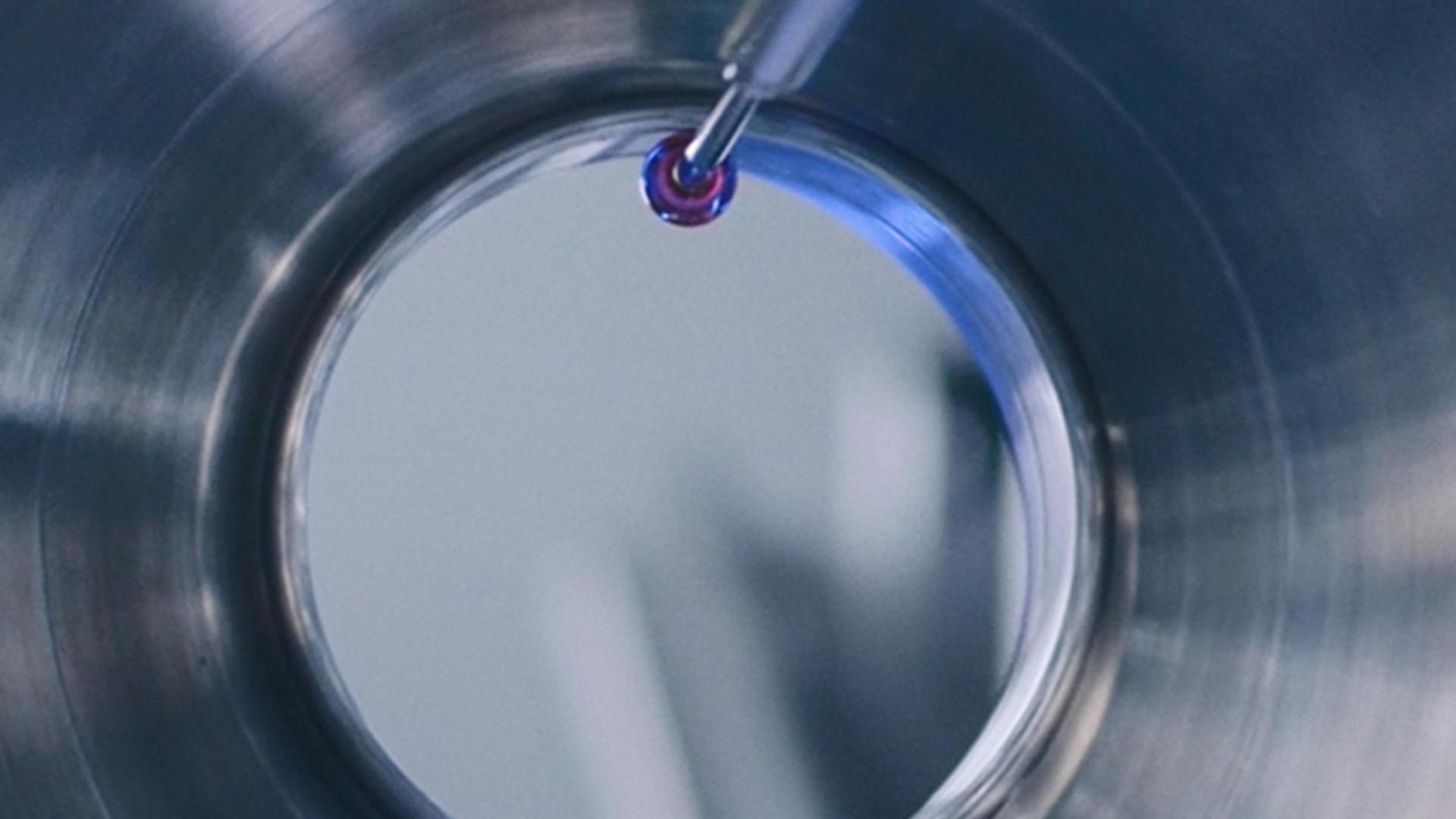

ZEISS VAST navigator i paket za unapređenje performansi

CALYPSO VAST navigator i paket za unapređenje performansi

Omogućava još bržu kalibraciju, prilaz i skeniranje, uz poboljšanu preciznost, što rezultira bržim merenjem i boljim performansama. ZEISS VAST performanse, uz funkcije FlyScan i QuickChange, obezbeđuju maksimalnu produktivnost skraćivanjem putanje kretanja, što donosi uštedu vremena do 40 % i ubrzava automatsku zamenu mernog vrha do 60 %.

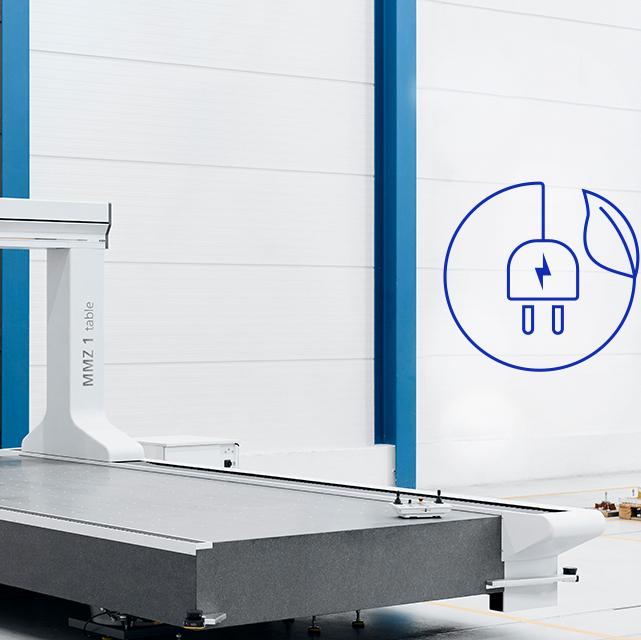

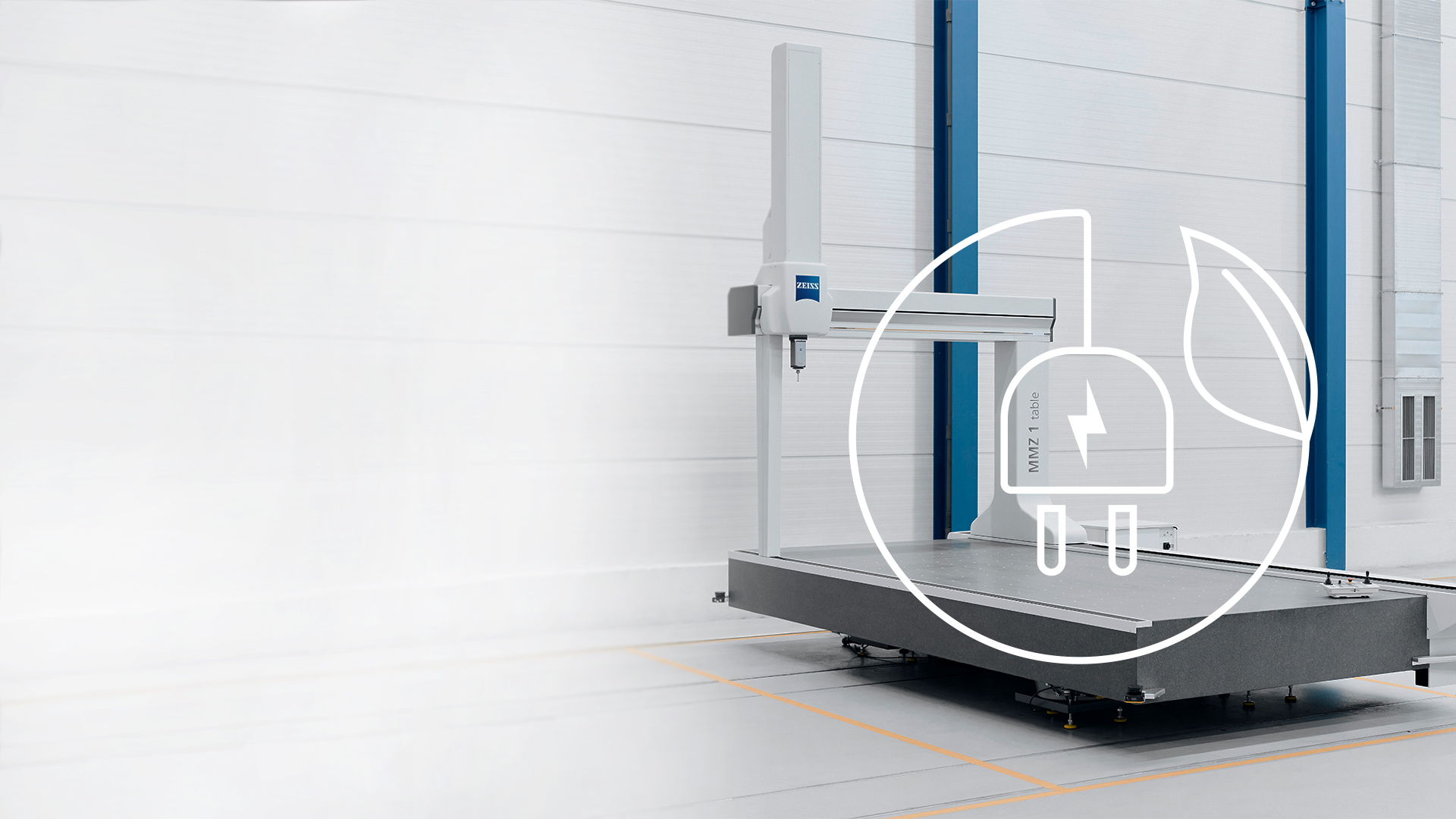

Viši nivo održivosti u mernim procesima uz ZEISS MMZ 1 sto

Potrošnja energije ima ključnu ulogu u fazi eksploatacije svake mašine tokom njenog životnog veka i značajno doprinosi njenom ekološkom otisku. ZEISS MMZ 1 sa stolom predstavlja primer efikasne potrošnje resursa, uz integrisane funkcije za uštedu energije.

Karakteristike održivosti

Smanjuje potrošnju energije tokom zastoja i ukupnu energetsku zahtevnost sistema.

Nakon određenog perioda neaktivnosti, sistem automatski prekida dovod komprimovanog vazduha za vazdušne ležajeve, čime se optimizuje potrošnja vazduha kada koordinatna merna mašina nije u upotrebi.

Inteligentno upravljanje energijom skladišti energiju nastalu prilikom usporavanja i koristi je za sledeće ubrzanje.

Tehnički podaci

Tip	Velika portalna KMM
Veličine	20/30/15 20/40/15
Kompatibilne merne glave	VAST XT gold VAST gold VAST XTR, RDS – VAST XXT
Preciznost	3,6 + L/250 µm
Maks. težina radnog komada	5 t
Potrebna je temeljna konstrukcija	Ne, ako podloga može da podnese opterećenje
Softver	ZEISS CALYPSO, ZEISS CALYPSO navigator, ZEISS CALYPSO performanse
