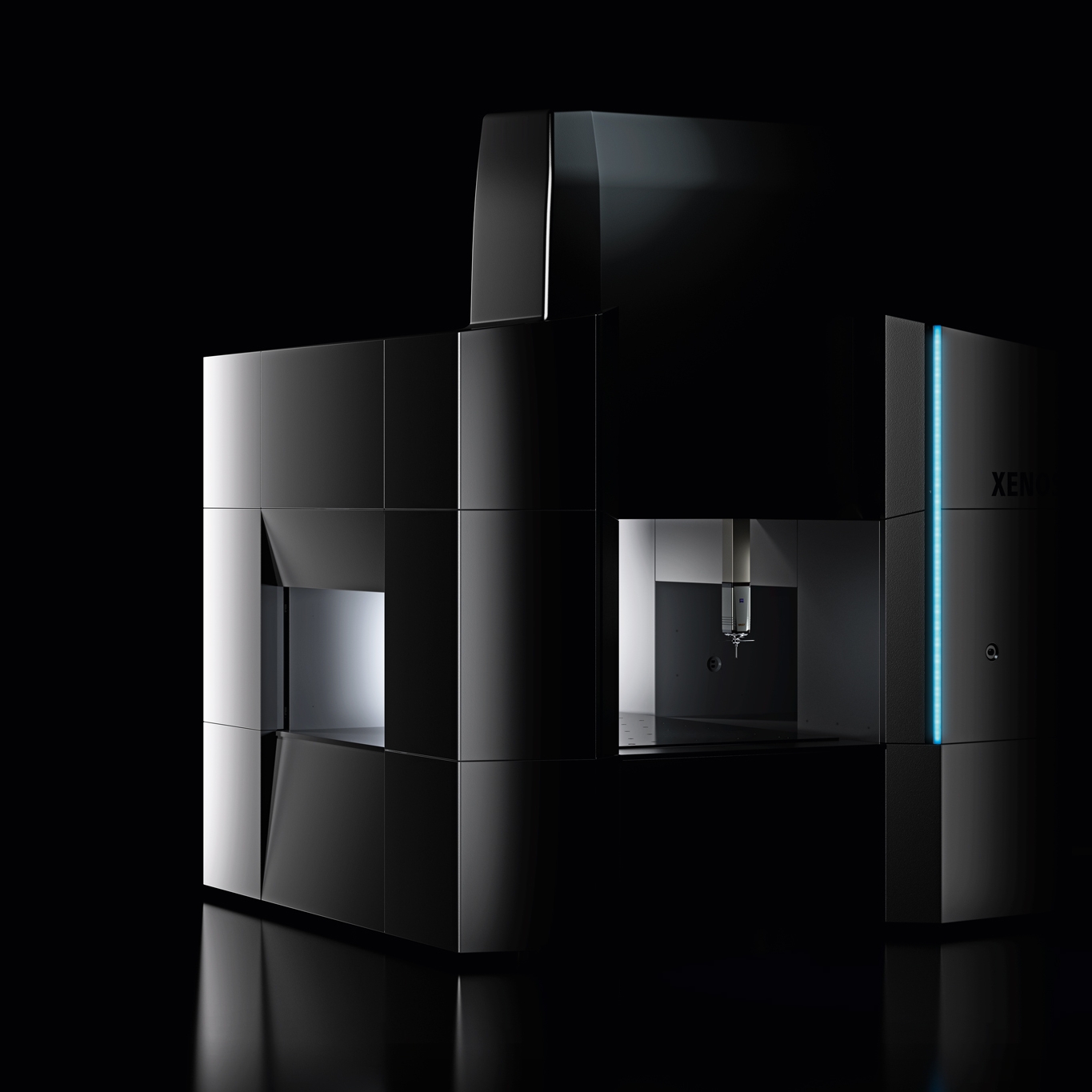

ZEISS XENOS

Visokokvalitetna merna mašina za maksimalnu preciznost

ZEISS XENOS je nezamenljiv tamo gde se zahteva maksimalna preciznost – u mernim laboratorijama istraživačkih instituta, u vazduhoplovnoj i optičkoj industriji. Visokokvalitetna mašina kombinuje preciznost na granicama tehnički mogućeg, sa merenjem opsega skoro jednog kubnog metra.

Neprevaziđena preciznost sa tačnošću od 0,2 + L/1000 µm
Inovativni materijali za termičku stabilnost i čvrstoću
Napredni mehanički dizajn za konzistentnu preciznost merenja

Karakteristike

Virtuelni centralni pogon

XENOS kompanije ZEISS ima dva linearna pogona u Y osi, sinhronizovana pomoću inovativne tehnologije koju je razvio ZEISS: centralni pogon. Ova tehnologija osigurava optimalnu raspodelu sile pogona u zavisnosti od položaja X ose.

To omogućava najnovija generacija kontrolera i algoritma. To je ključni element maksimalne preciznosti i optimalnog praćenja putanje u celom mernom opsegu.
Linearni pogoni na svim osama

ZEISS XENOS koristi linearni pogon na svim osama. Prednosti: velike brzine, izuzetno brzo ubrzanje, visoka preciznost pozicioniranja i pogoni bez sila smicanja. U kombinaciji sa skalama visoke rezolucije, upotreba linearnih pogona na ZEISS XENOS-u obezbeđuje izuzetno visoku preciznost praćenja putanje i izuzetno visoku preciznost pozicioniranja ispod 100 nanometara.

Na primer, odstupanje mernog vrha ostaje konstantnije, što rezultira većom tačnošću. Još jedna prednost postaje očigledna prilikom merenja zakrivljenih površina: što merni vrh pouzdanije i preciznije prati zadatu putanju, to je moguće preciznije odrediti greške.
Keramika od silicijum-karbida

ZEISS XENOS koristi inovativnu keramiku od silicijum-karbida za delove mašinske strukture relevantne za tačnost. Do sada je ovaj materijal bio retko korišćen za komponente slične veličine ili preciznosti.

U poređenju sa standardnom keramikom od aluminijum-oksida, keramika od silicijum-karbida pokazuje oko 50 posto niže termičko širenje, do 30 posto veću krutost i 20 posto manju težinu. U poređenju sa čelikom, pruža dvostruku krutost na ha

Inovativni mehanički dizajn

ZEISS XENOS impresionira svojim novim mehaničkim dizajnom, zasnovanim na proverenom ZEISS CenterMax konceptu. Za razliku od standardnog dizajna u obliku mosta, Y vođice se nalaze na vrhu bočnih zidova koji odvajaju sve pokretne ose od područja stezanja. Pošto se samo poprečna greda kreće u Y osi, smanjene su pokretne mase. To ostaje konstantno u svakom trenutku – značajna prednost u poređenju sa pokretnim stolom. Zajedno, smanjenje težine i konstantno kretanje masa omogućavaju optimalnu koordinaciju pogona u pogledu ubrzanja i maksimalne brzine.

Dodatno, novi vazdušni ležajevi sa još čvršćim spojem poboljšavaju stabilnost i time omogućavaju veću tačnost.

Poboljšani dizajn elektronike

Uticaj pokretnih kablova na preciznost svih koordinatnih mernih mašina značajno je smanjen poboljšanim odvajanjem i novim konceptom elektronike sa decentralizovanim modulima.

Nove metode kompenzacije grešaka pomoću računara (CAA) i dodatne CAA korekcije igraju sve važniju ulogu u postizanju maksimalne tačnosti.

Unapređeni ZEISS VAST gold

ZEISS XENOS standardno dolazi sa ZEISS VAST gold referentnom sondom. Tokom razvoja ZEISS XENOS merne mašine, ovaj moćni senzor kompanije ZEISS dodatno je optimizovan za veću tačnost i ponovljivost.

Takođe, nov je i čvršći spoj sa okvirom na ZEISS XENOS mernoj mašini. ZEISS VAST gold senzor je dizajniran za merne vrhove dužine do 800 milimetara i mase do 500 grama, uključujući asimetrične konfiguracije mernih vrhova.

Tehnički podaci za ZEISS XENOS


Merni opseg X/Y/Z	9/15/7
Greška u merenju dužine E0 u μm	0,2 + L/1000
Senzor	ZEISS VAST gold
Maks. težina	1000 kg
Softver	ZEISS CALYPSO
