Portalna KMM

ZEISS MICURA

Maksimalna preciznost za male komponente

ZEISS MICURA postavlja standard u preciznosti za kompaktne radne komade, kombinujući napredne tehnologije kao što su ZEISS VAST XT gold aktivna sonda za skeniranje, ZEISS VAST XTR gold, tehnologija navigacije i inovativne KMM korekcije za neprevaziđenu tačnost u svojoj klasi.

Izuzetno precizna sa tačnošću od <1 µm
Aktivno skeniranje i tehnologija navigacije
Visoka stabilnost zahvaljujući vazdušnom ležaju
Opcioni rotacioni sto za veću fleksibilnost uz 4-osno skeniranje

Lider u pogledu preciznosti

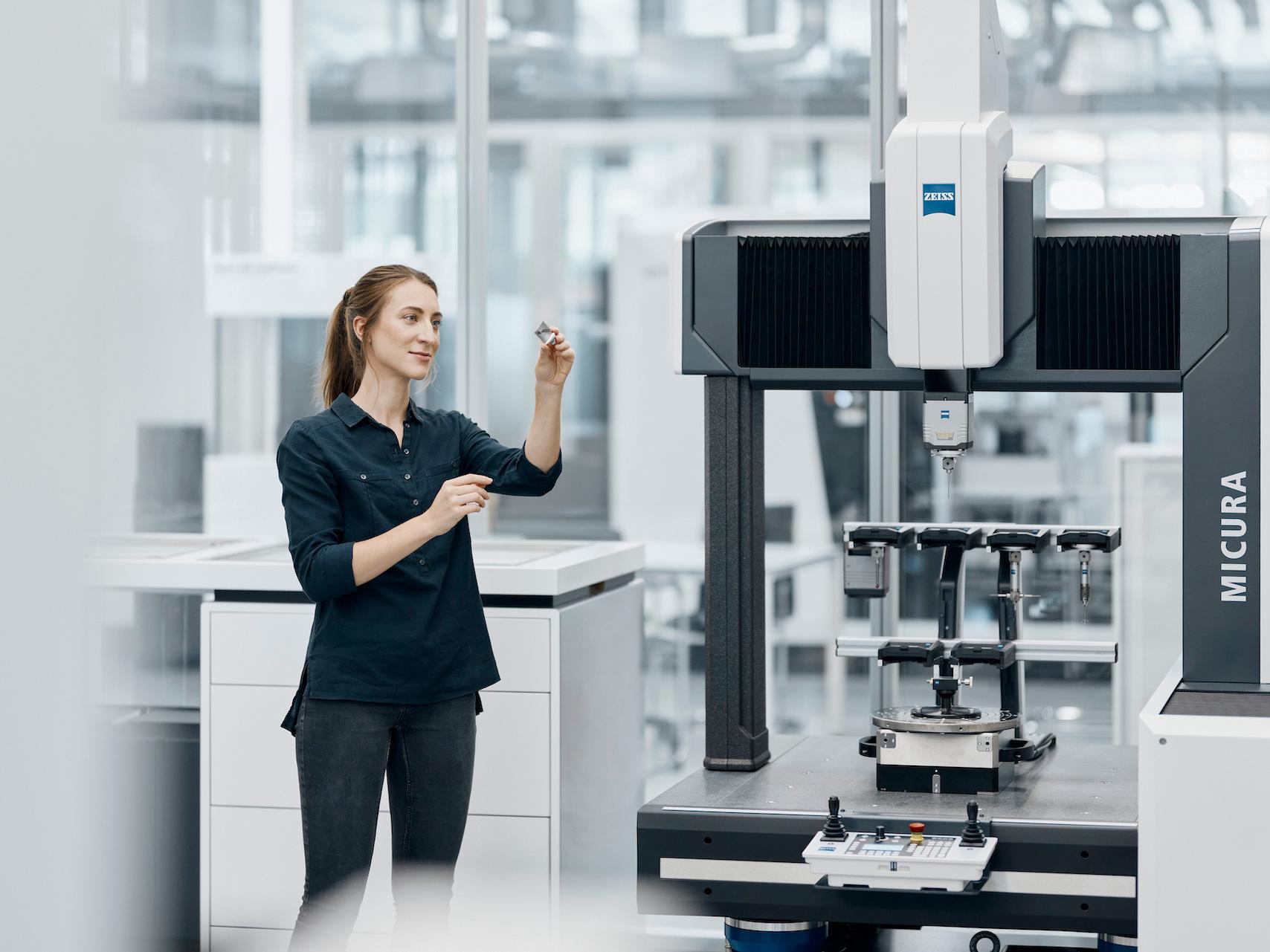

ZEISS MICURA je rešenje za nove zahteve industrijske proizvodnje, gde komponente postaju sve kompaktnije, a potreba za preciznošću sve veća.

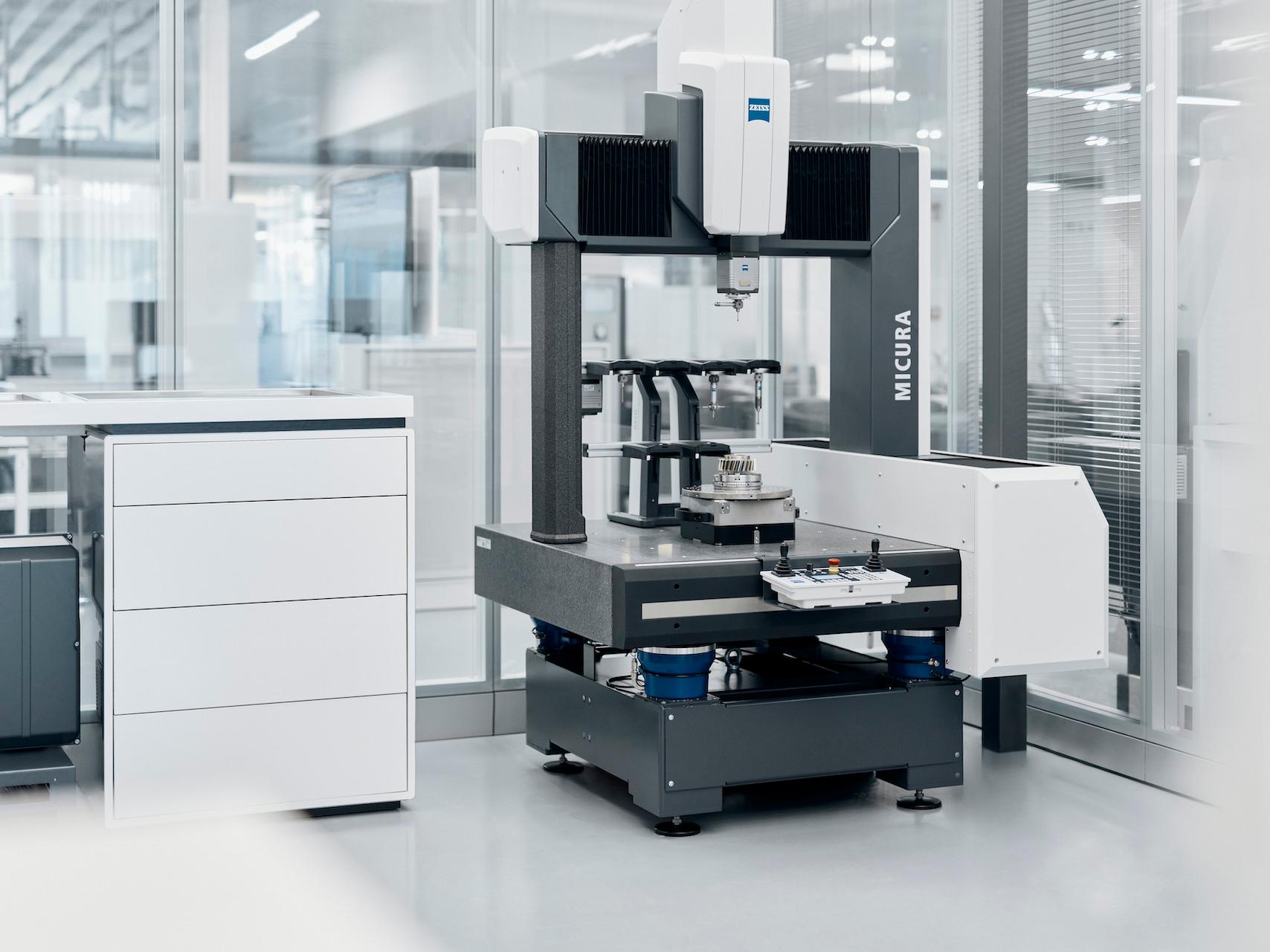

Kompaktna i izuzetno precizna

Opremljena vrhunskom VAST XT gold ili VAST XTR gold sondom i tehnologijom navigacije, ZEISS MICURA omogućava aktivno skeniranje sa preciznošću manjom od jednog mikrometra. Prednosti ZEISS MICURA koordinatne merne mašine se posebno ističu kod malih, složenih komponenti sa strogim tolerancijama, tipičnih za optiku, medicinsku tehnologiju i elektroniku. Iako kompaktnih dimenzija, ova koordinatna merna mašina omogućava merni volumen od 500 × 700 × 600 mm, što znatno premašuje uporedive mašine.

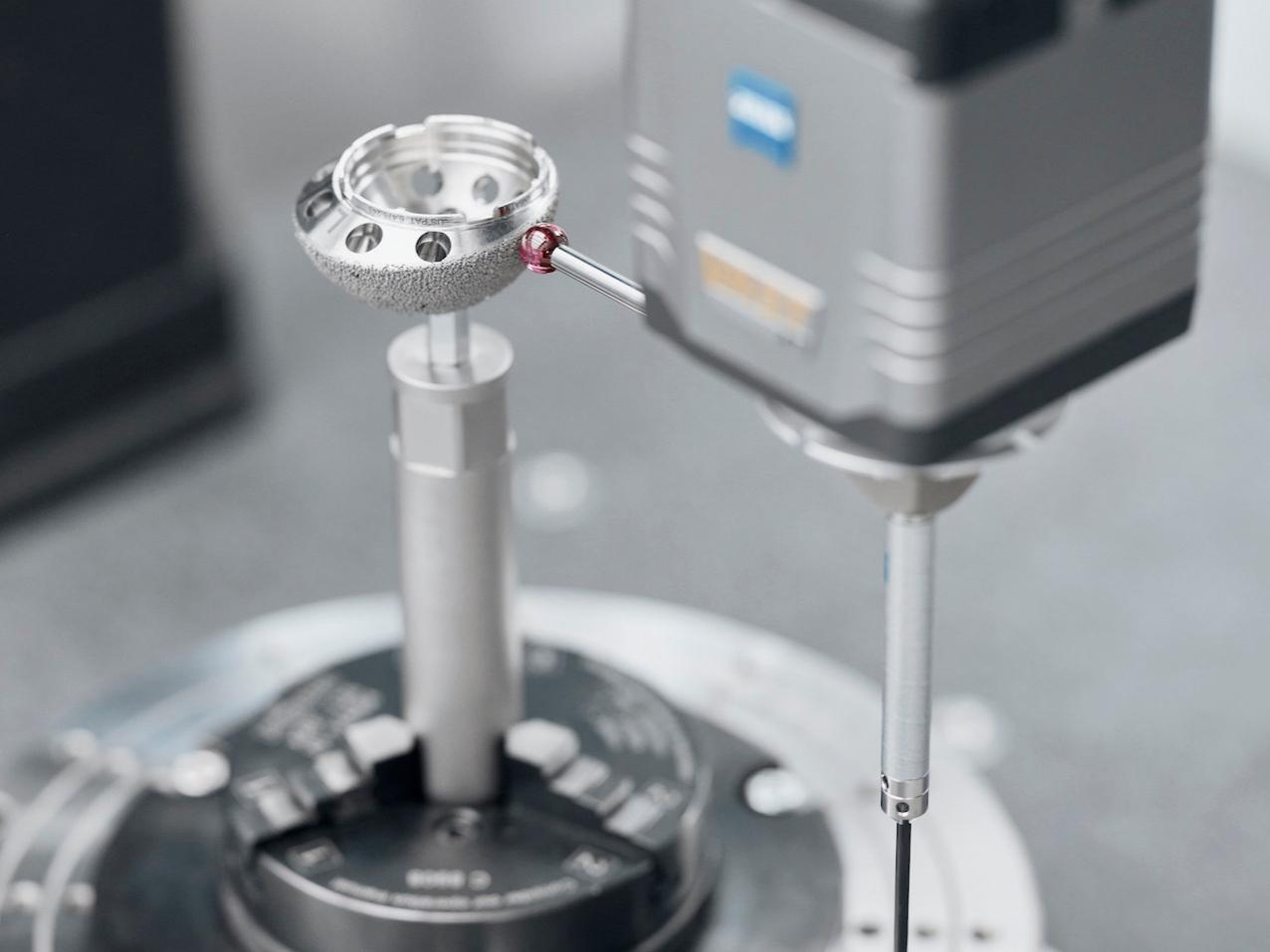

Precizno skeniranje velikom brzinom

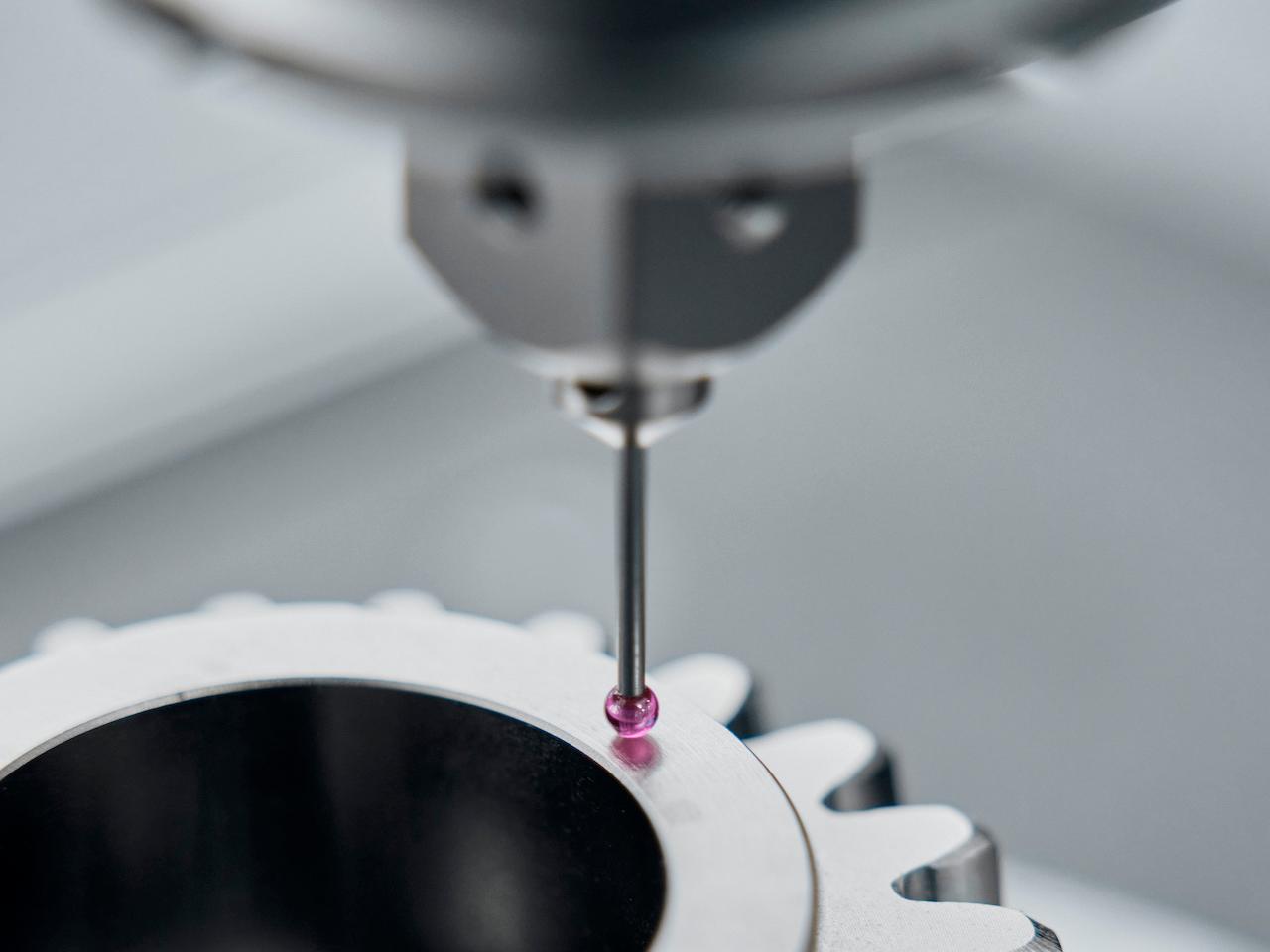

VAST XT gold i VAST XTR gold sonde kompanije ZEISS omogućavaju brzo skeniranje sa do 500 mernih tačaka u sekundi. Osim geometrijskih parametara, moguće je brzo i precizno merenje i parametara oblika i položaja, kao što su okruglost ili ravnost. VAST XT gold sonda može biti opremljena posebno malim testnim sferama. Najmanja sonda ima prečnik od samo 0,3 mm.

Automatska brzina merenja

ZEISS MICURA je standardno opremljena VAST navigator tehnologijom. Automatski postavlja optimalnu brzinu merenja sa garantovanom tačnošću – i time značajno skraćuje vreme merenja. ZEISS MICURA se malo sporije kreće na mestima sa visokim zahtevima za preciznost. Koordinatna merna mašina se kreće brže kada su konture jednostavnije ili kada se meri uz niže zahteve.

Tehnologija VAST navigator dodatno štedi vreme zahvaljujući tangencijalnom pristupu i skeniranju, spiralnom skeniranju i brzoj dinamičkoj kvalifikaciji mernog vrha.

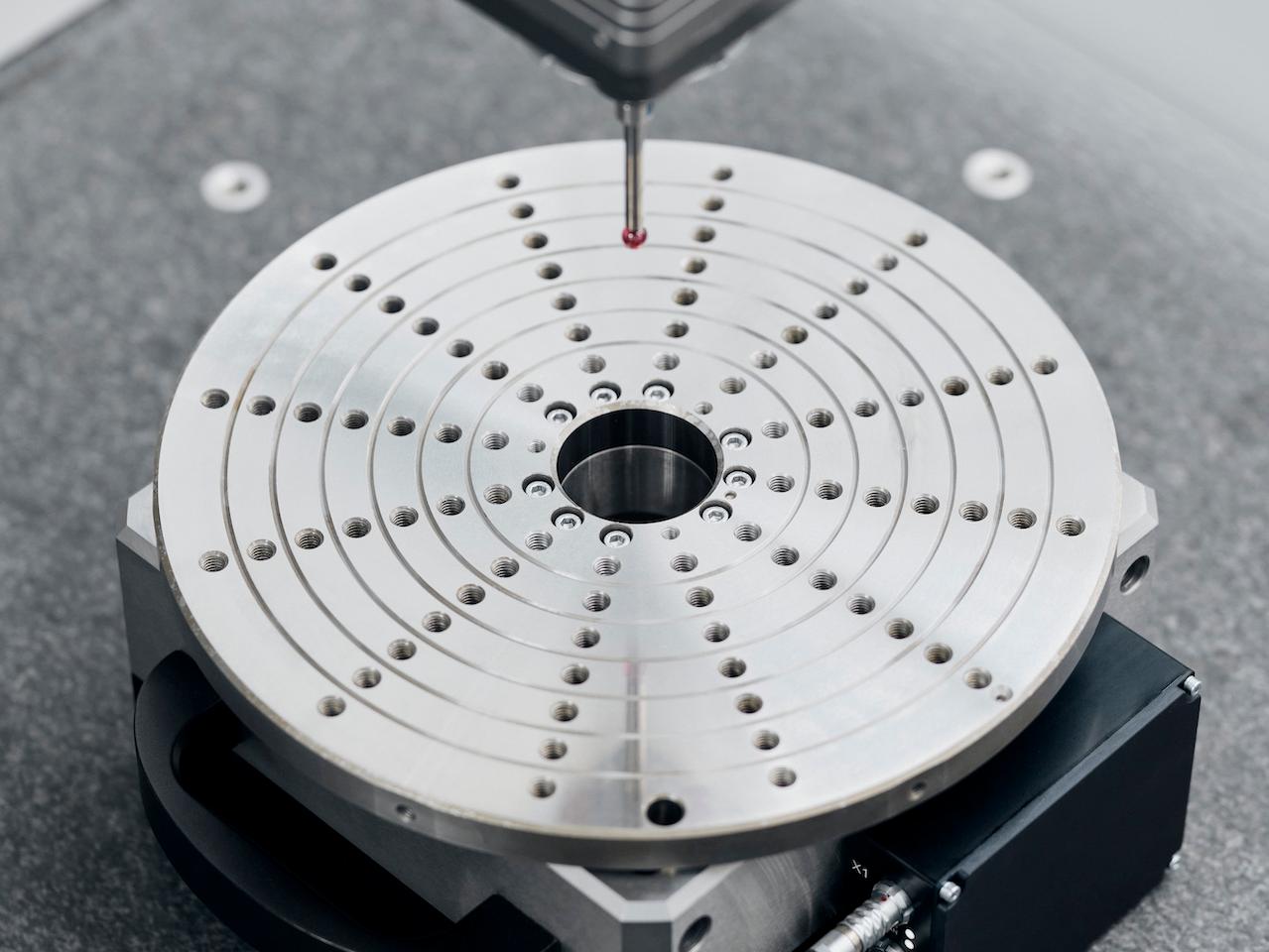

Veća fleksibilnost sa ZEISS rotari stolom

Fleksibilni rotacioni sto ZEISS RT-RB-100-1 se može instalirati u mernom području kao opciona postavka, i po potrebi lako premestiti iz mernog područja. Ova opcija omogućava merenje u četiri ose – na samo jednoj mašini.

Tehnički detalji

Računarski potpomognuta tačnost (CAA)

Greške nastale dinamički izazvanim inercijalnim efektima ispravljaju se pomoću računara.

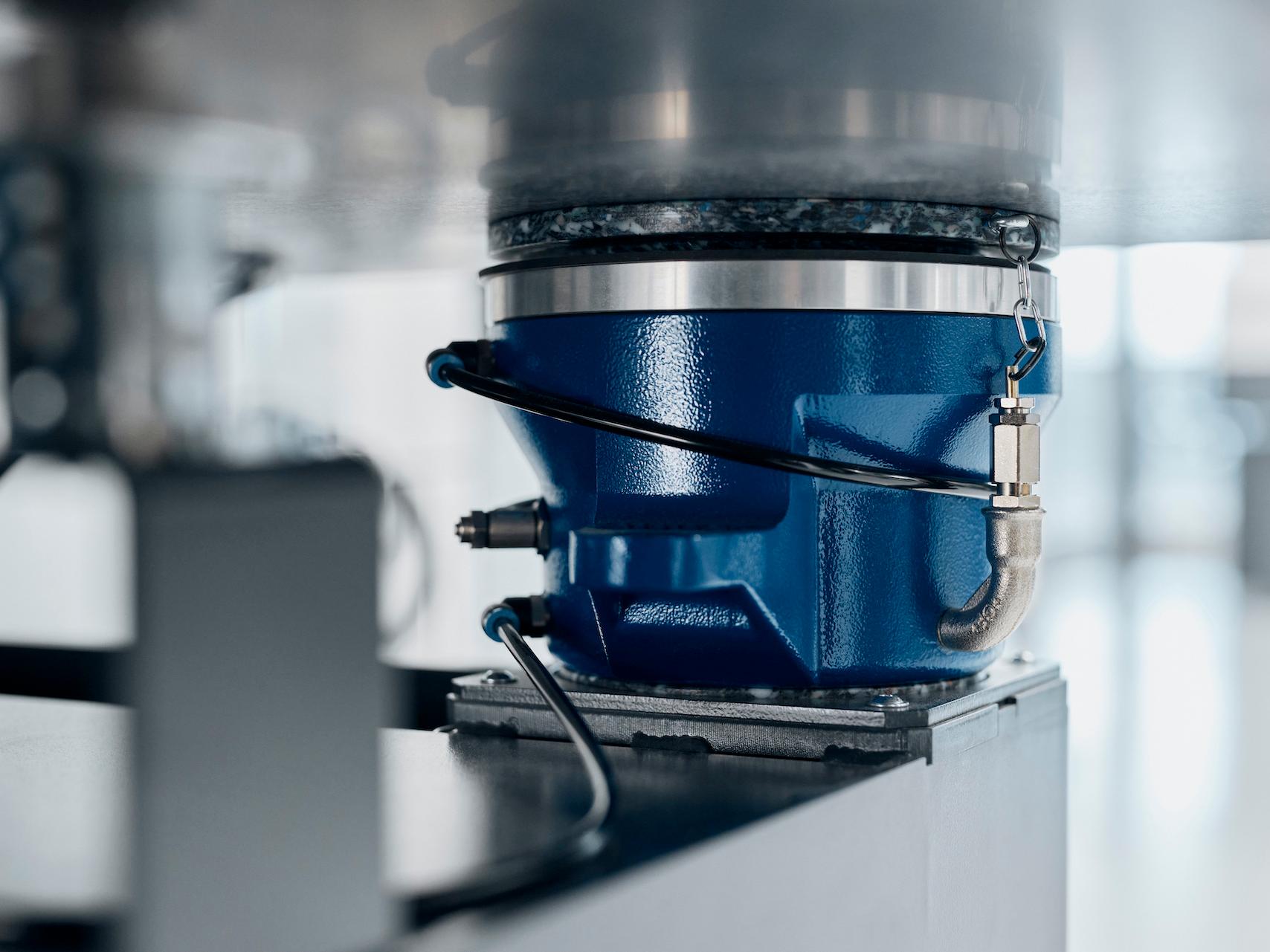

Vazdušni ležajevi i prigušivači vibracija

ZEISS četvorostrani vazdušni ležajevi obezbeđuju stabilnost i preciznost. Kao opcija dostupni su i aktivni prigušivači vibracija za optimalno smanjenje uticaja podnih vibracija.
Senzori temperature

Dva senzora za detekciju temperature radnog dela pripadaju osnovnoj opremi ZEISS MICURA.

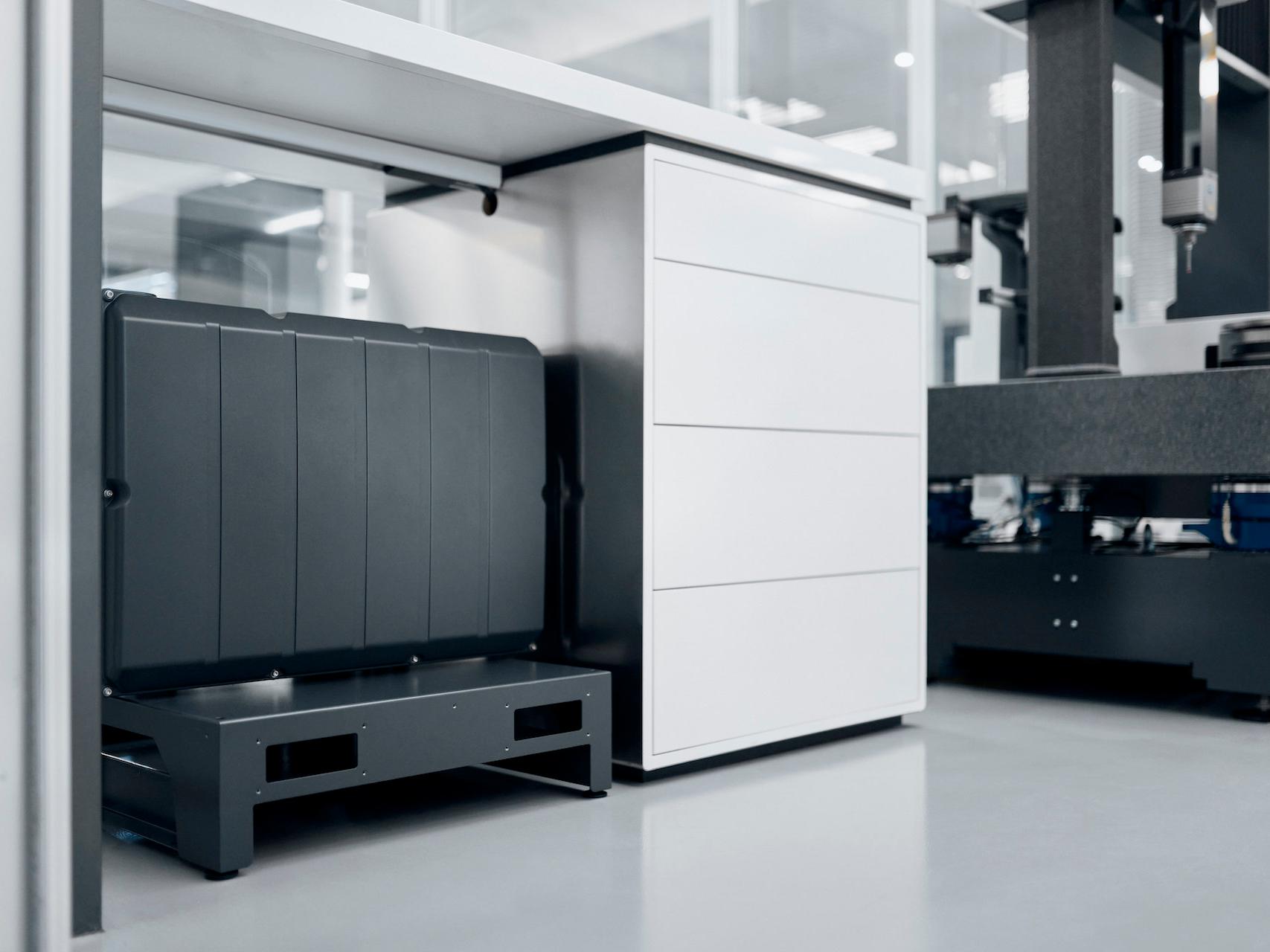

Odvojena kontrolna jedinica

Uticaj temperature se može smanjiti razdvajanjem koordinatne merne mašine i kontrolera.
Tehnički koordinirano

Sve komponente su međusobno tehnički koordinirane: upravljačka tehnologija, softver, sonde i ZEISS dodatni pribor.
Aktivna kontrola sile dodira

Sila dodira sonde se aktivno kontroliše i vrlo je niska – idealno za osetljive materijale.
