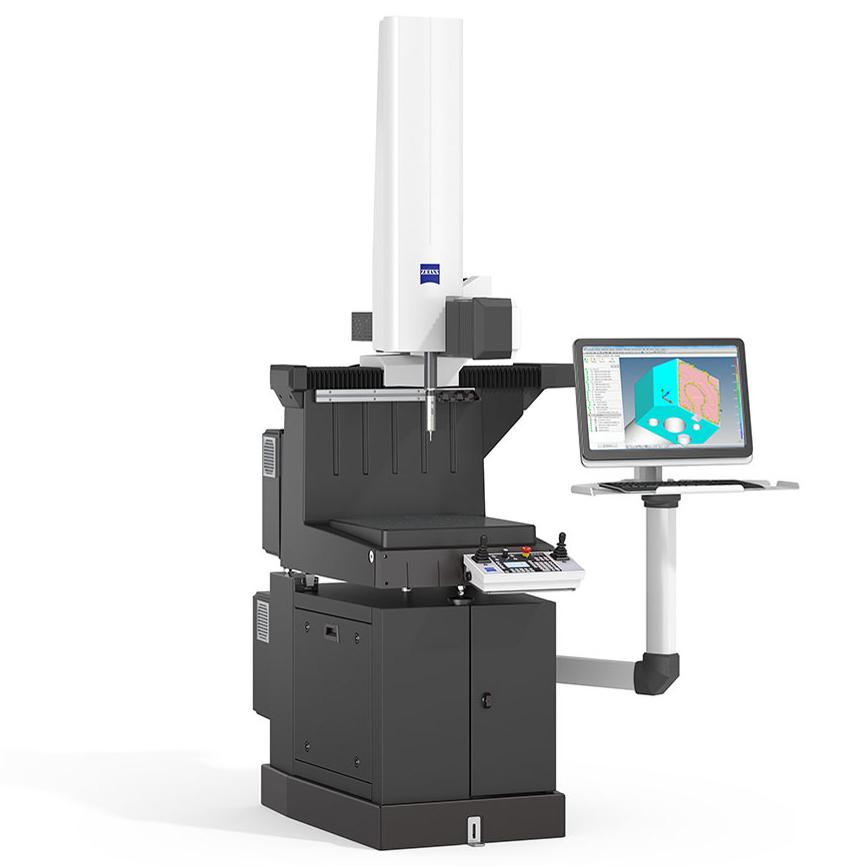

ZEISS DuraMax

Prirodan izbor za radionicu

Kontrola kvaliteta je izazovna, a očekivanja od koordinatna merna mašina su posebno visoka u proizvodnom okruženju. Zahvaljujući spoju robustnosti, preciznosti i efikasnosti, ZEISS DuraMax je savršeno rešenje za at-line merenje unutar same proizvodnje. ZEISS DuraMax nije osetljiv na teške uslove okruženja i pouzdano funkcioniše čak i pri visokim temperaturama. Kada se koristi sa senzorom ZEISS VAST XXT, omogućava brzo tačkasto merenje i skeniranje kontura i slobodnih površina, bez potrebe za fiksnim etalonima.

Robustan dizajn za proizvodna okruženja
Visoka preciznost pod promenljivim uslovima
Napredna tehnologija skeniranja

Sve prednosti na jednom mestu

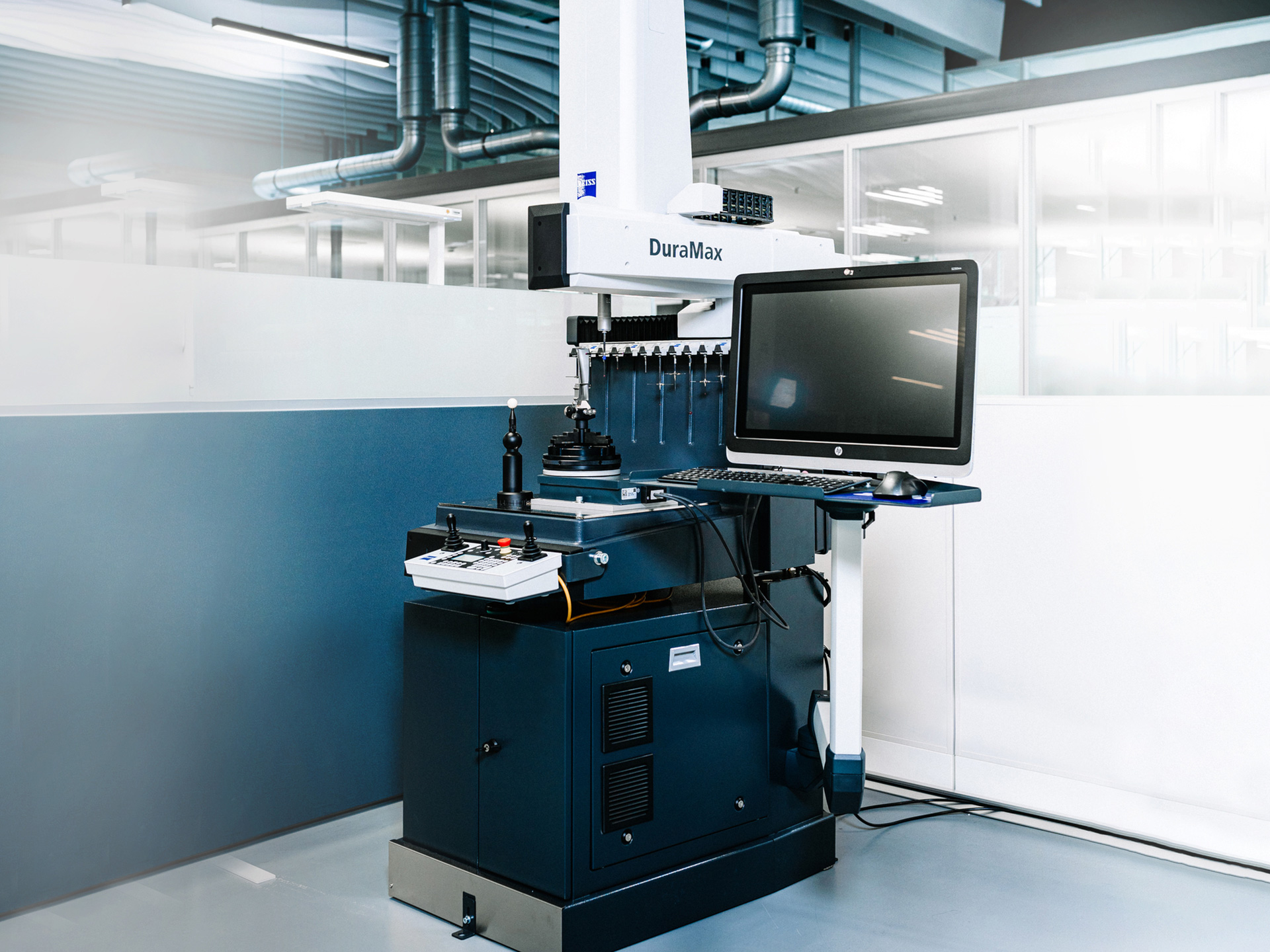

Efikasnost

Optimalan odnos mernog obima/veličine uređaja
Štedi prostor zahvaljujući kompaktnom dizajnu

Prostran i lako dostupan merni obim

Postavljanje radnih komada sa tri strane i sa gornje strane

Nije potreban komprimovani vazduh

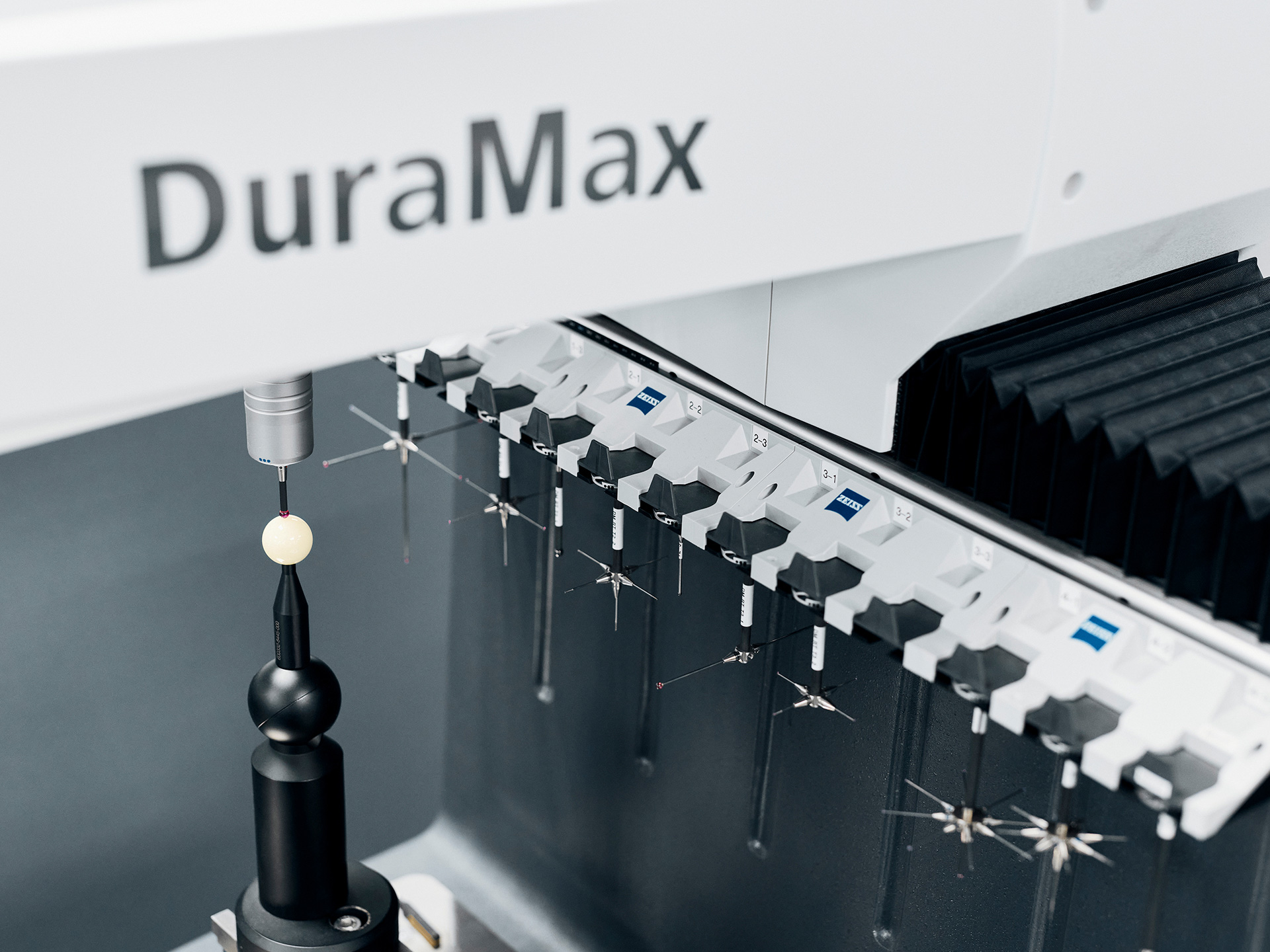

Brzina

Skraćeno vreme rada i brzo merenje
Brzo skeniranje uz ZEISS VAST XXT

Tačkasta merenja pomoću ZEISS VAST sondi

ZEISS Duplex sistem za povećan protok merenja

Merenje u četiri ose uz pomoć rotacionih stola
Preciznost

Precizni rezultati čak i u otežanim uslovima okruženja
Zaštita od prašine i vlage

ShopFloor postolje sa IP54 stepenom zaštite

Termalna stabilnost zahvaljujući mernim skalama od staklokeramike

Navrtka linearnog pogona i sistem vođenja sa kugličnim ležajevima, sa zaštićenim vođenjem po svim osama

Pasivno prigušivanje vibracija dolazi u standardnoj opremi

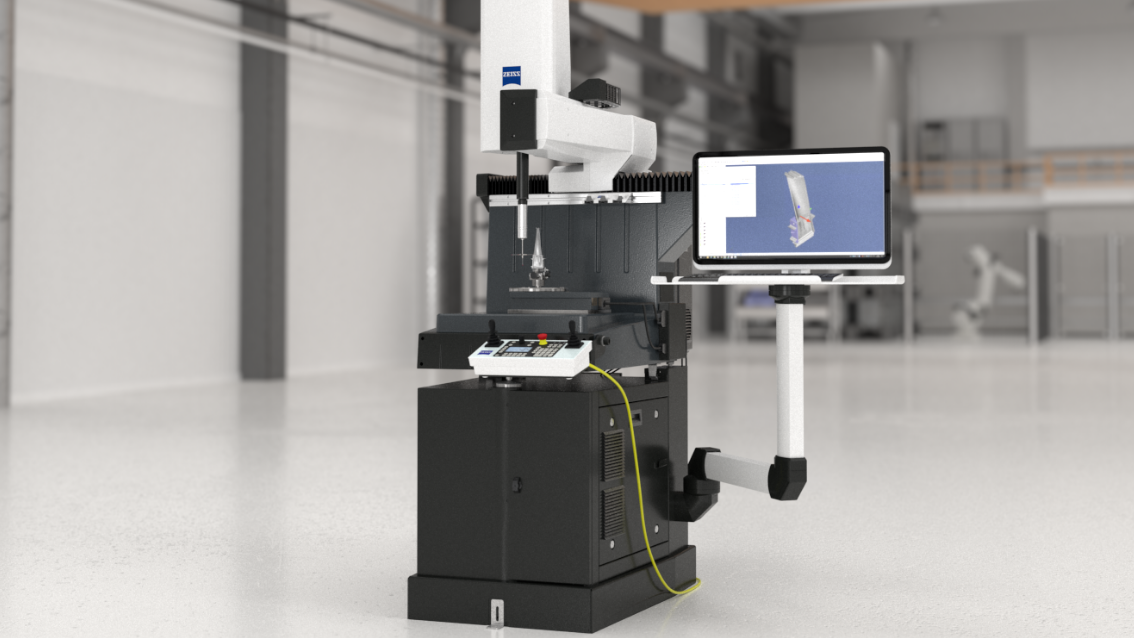

Kliknite na kružne oznake na slici kako biste otvorili informacioni okvir sa više detalja.

U potpunosti spreman da odgovori na vaše izazove

Otkrijte jedinstvene karakteristike ZEISS DuraMax

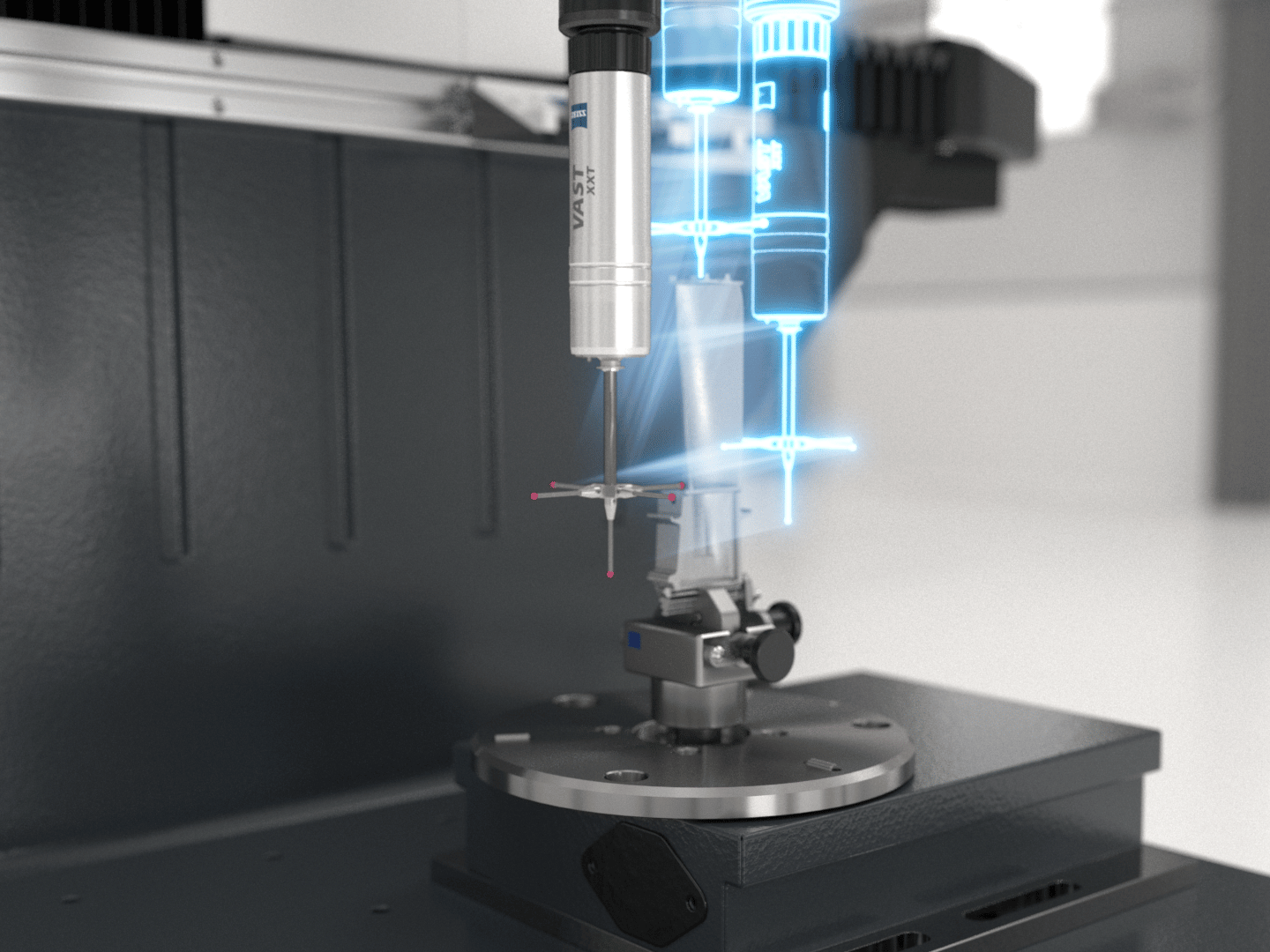

ZEISS VAST XXT

ZEISS VAST XXT omogućava tačkasto merenje i skeniranje. Na taj način se postiže visoka produktivnost i stabilni rezultati. Zahvaljujući znatno većoj gustini mernih tačaka, tehnologija skeniranja omogućava precizniju procenu dimenzionih, geometrijskih i položajnih tolerancija. Širok spektar mernih vrhova omogućava merenje složenijih karakteristika na većem broju radnih komada.

Saznajte više

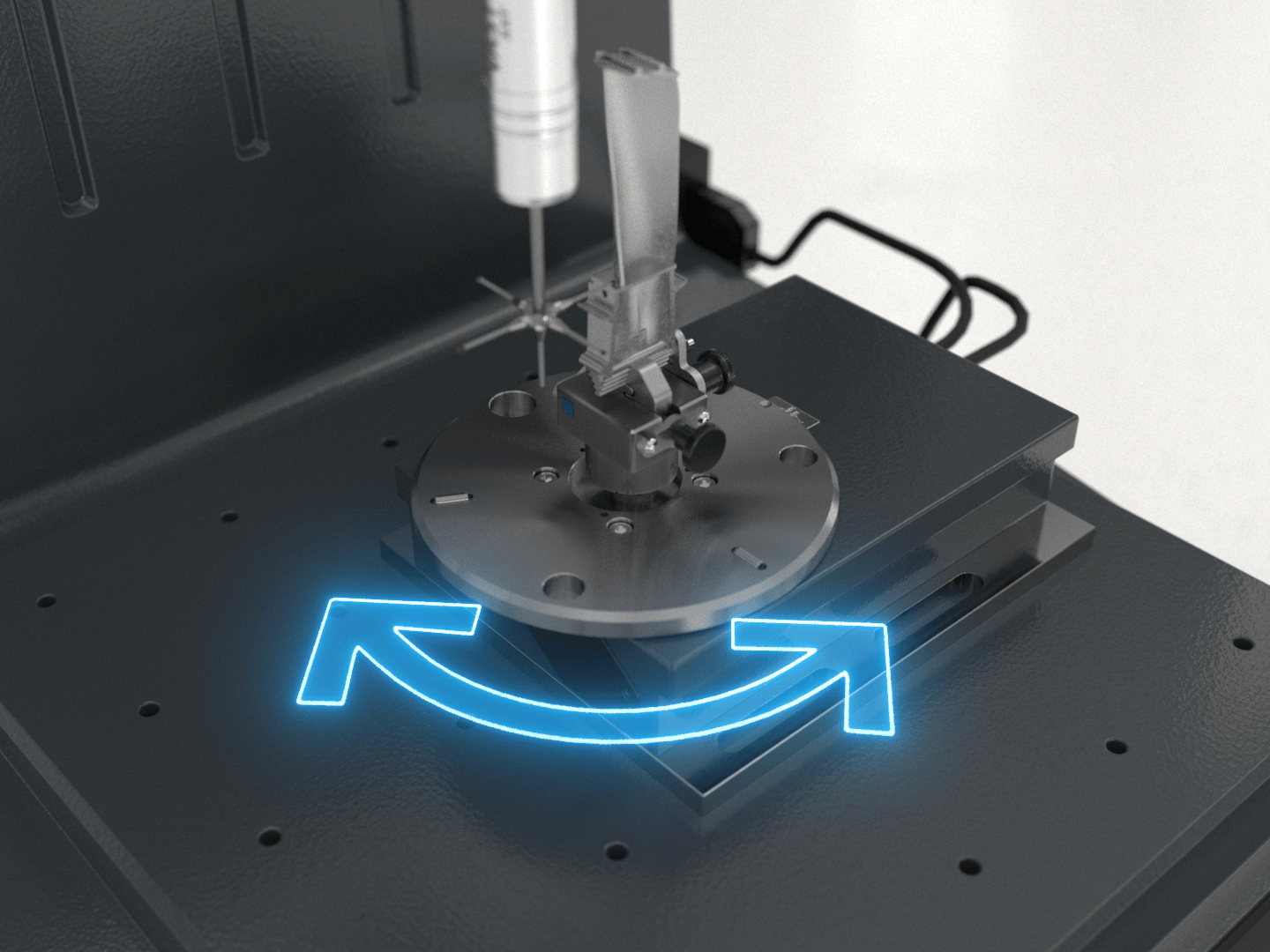

Rotacioni sto

U kombinaciji sa opcionim rotacionim stolom dobijate još veću fleksibilnost pri merenju malih rotaciono simetričnih delova, uz mogućnost merenja složenih zadataka pomoću četvrte ose. Ovo ne samo da smanjuje složenost sistema mernih vrhova, već i vreme rada, zahvaljujući manjem broju zamena sondi.

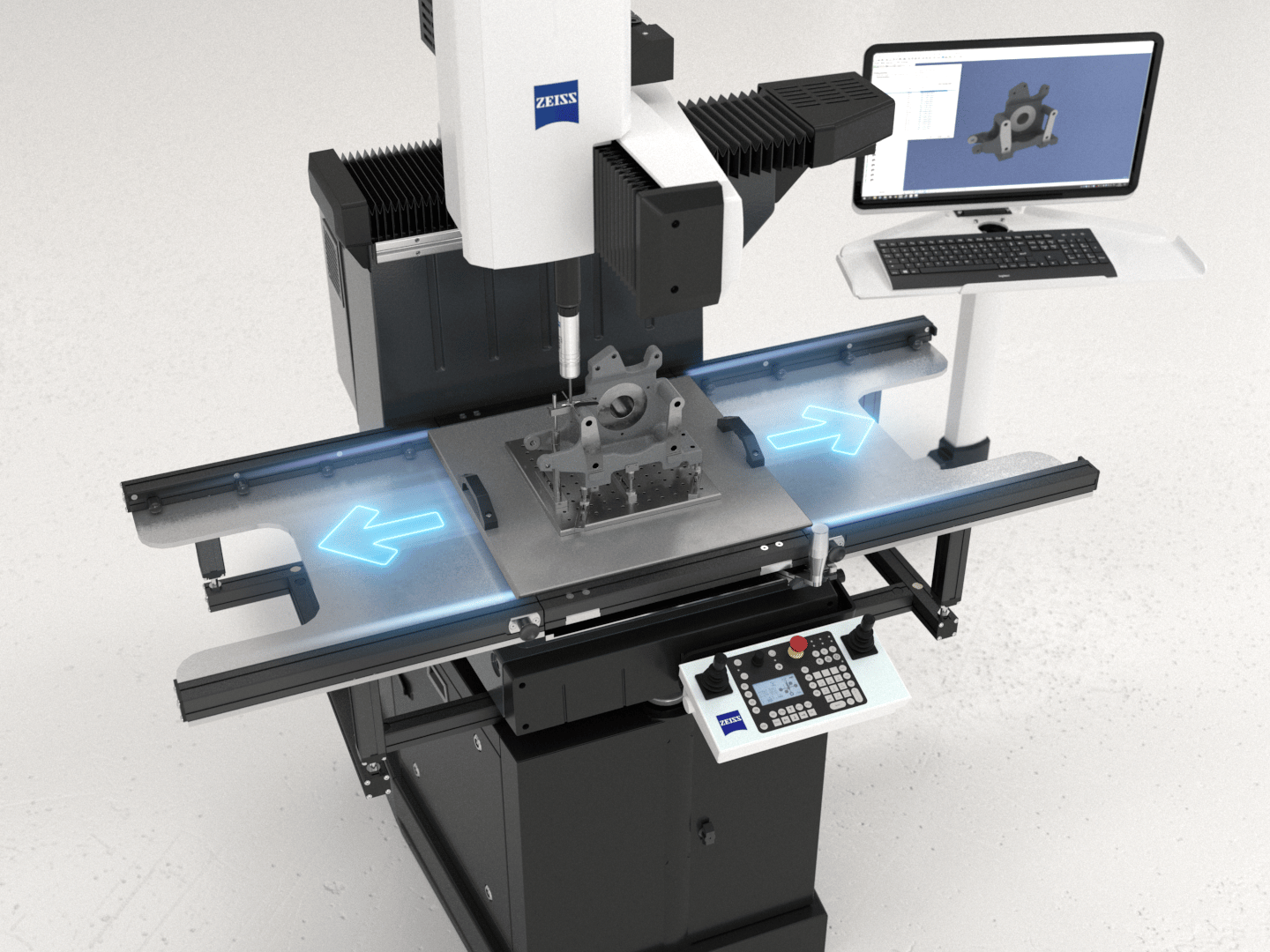

Dodatna oprema

ZEISS Integration Series vam omogućava da lako proširite vaše merno rešenje, optimalno ga uklopite u postojeće procese i tako povećate produktivnost i protok radnih komada.

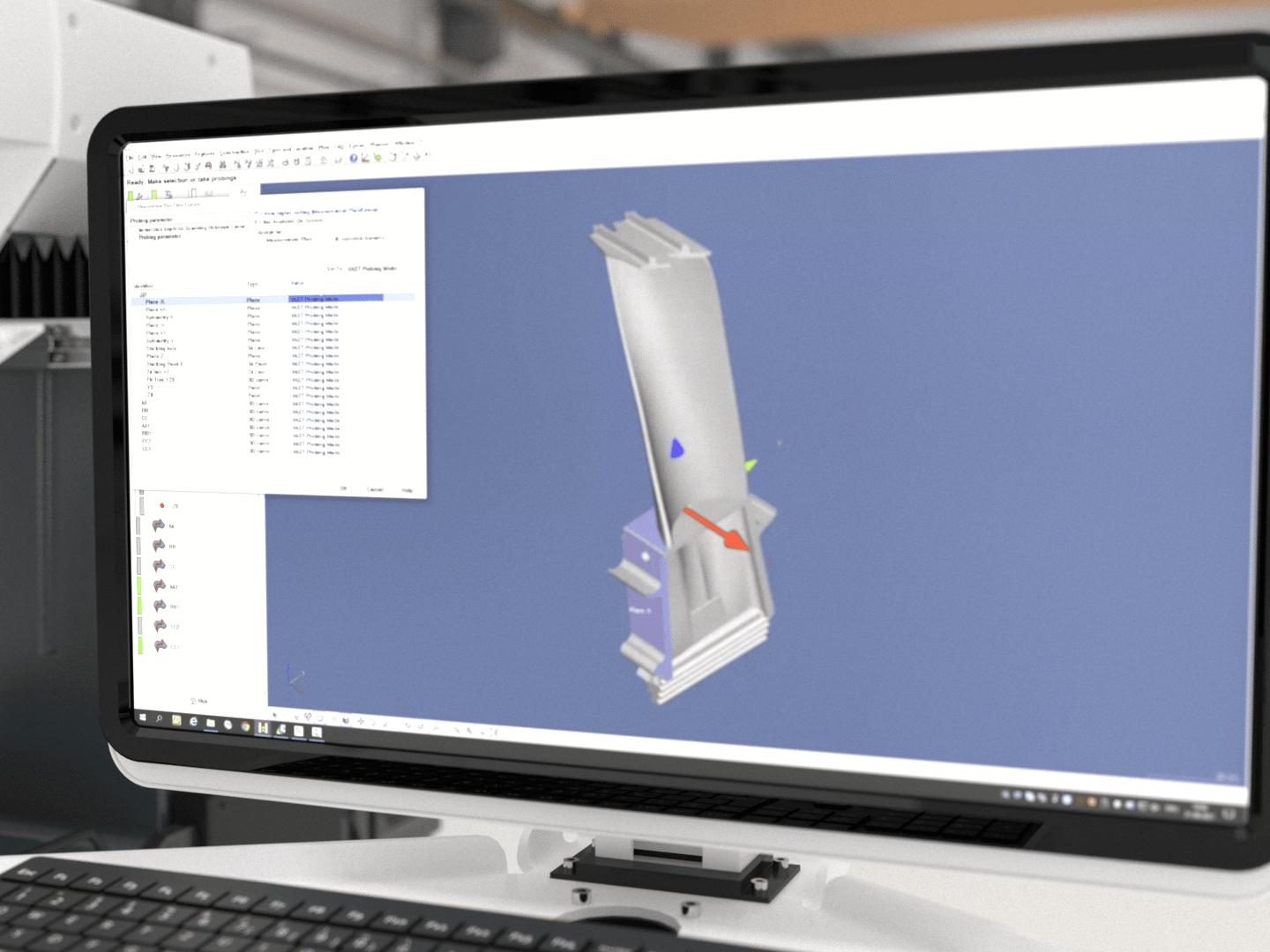

ZEISS Calypso

Intuitivni softver ZEISS CALYPSO nudi visok nivo fleksibilnosti za različite merenje zadatke, dok ZEISS CALYPSO express omogućava jednostavno programiranje. Režim tačkastog merenja kod uređaja ZEISS DuraMax sada omogućava rad kontaktnog senzora u režimu ZEISS VAST merenja, čime se vreme merenja skraćuje za 25 do 80%, u zavisnosti od zadatka.

Saznajte više

Temperaturna otpornost

Sve ose su opremljene staklo-keramičkim skalama. Ovi elementi se ne šire pri porastu temperature, što omogućava stabilna merenja u opsegu od +18 °C do +30 °C. Postolje sa IP54 stepenom zaštite štiti računarsku opremu.

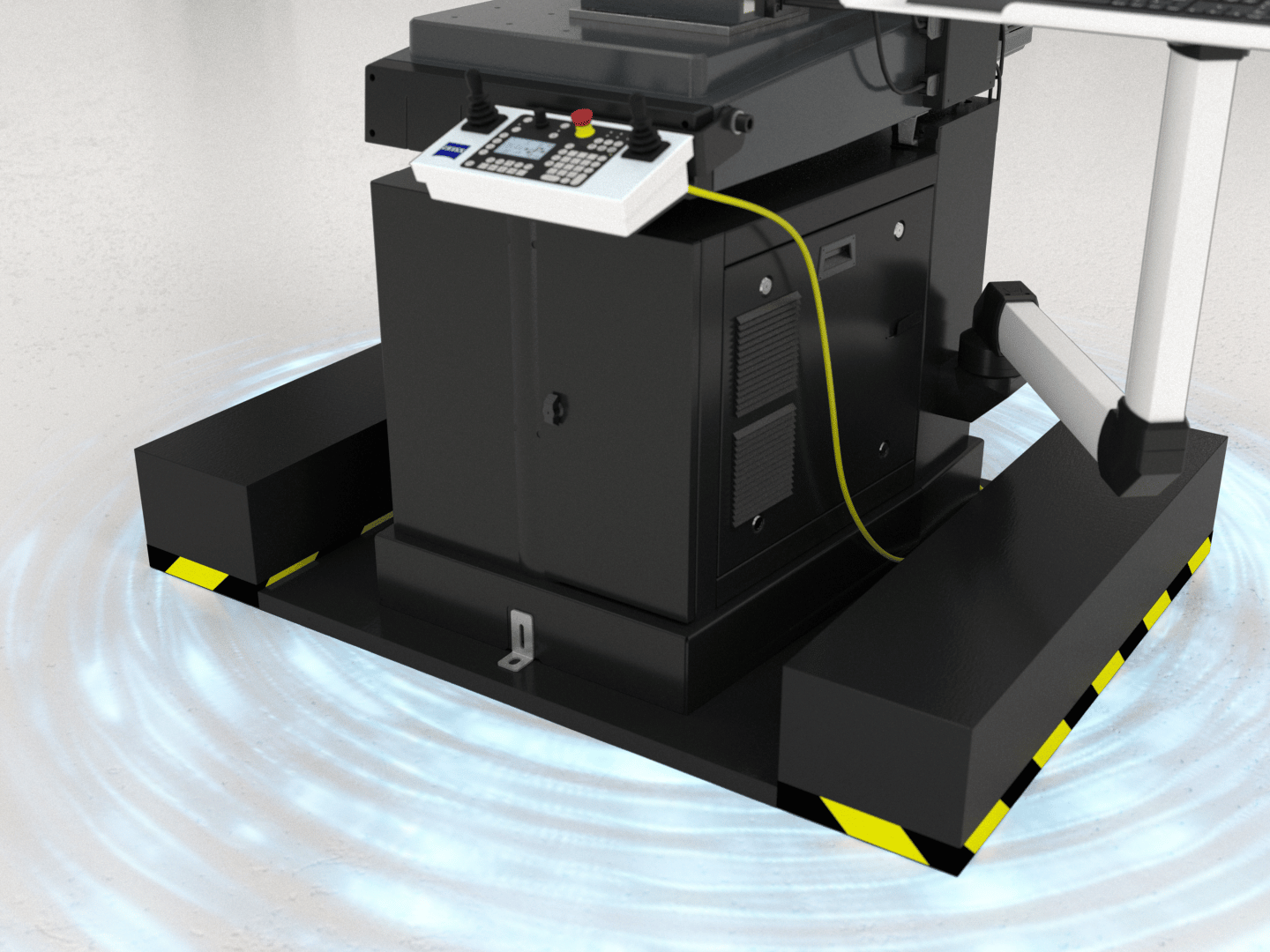

Pneumatska izolacija od vibracija

Opciona pneumatska izolacija od vibracija sprečava uticaj vibracija tla na rezultate merenja i pruža automatsku kontrolu nivoa. Može se dodatno ugraditi i na uređaje ZEISS DuraMax i ZEISS O-INSPECT.

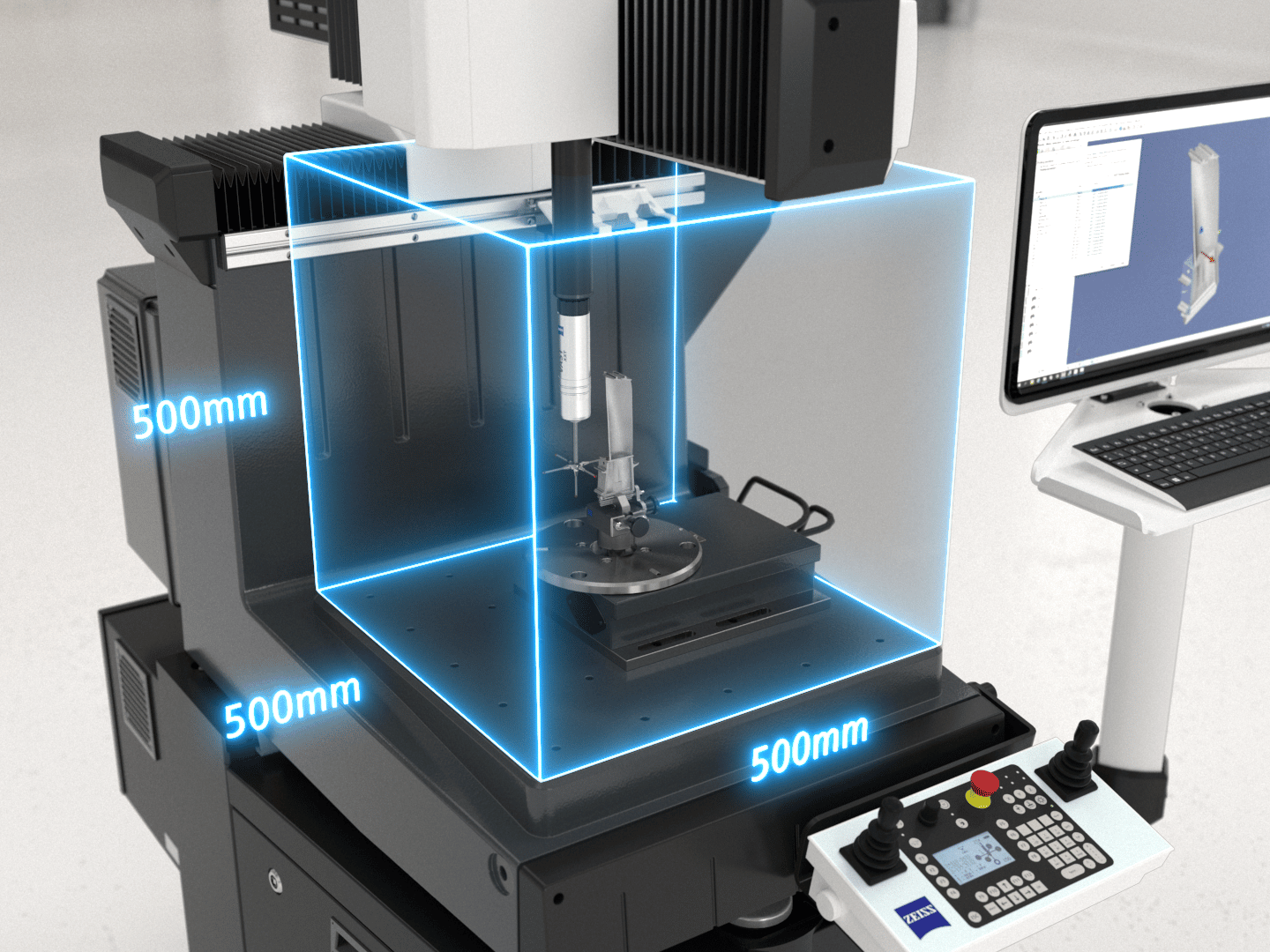

Merni obim

ZEISS DuraMax nudi izuzetno povoljan odnos između mernog obima i zauzetog prostora. Optimalna pristupačnost, jasan pregled mernog obima i mogućnost postavljanja radnih komada sa tri strane i odozgo, na optimalnoj radnoj visini, poboljšavaju ergonomiju, povećavaju bezbednost i skraćuju vreme rada.

Još manja osetljivost na temperaturu, još veća robustnost

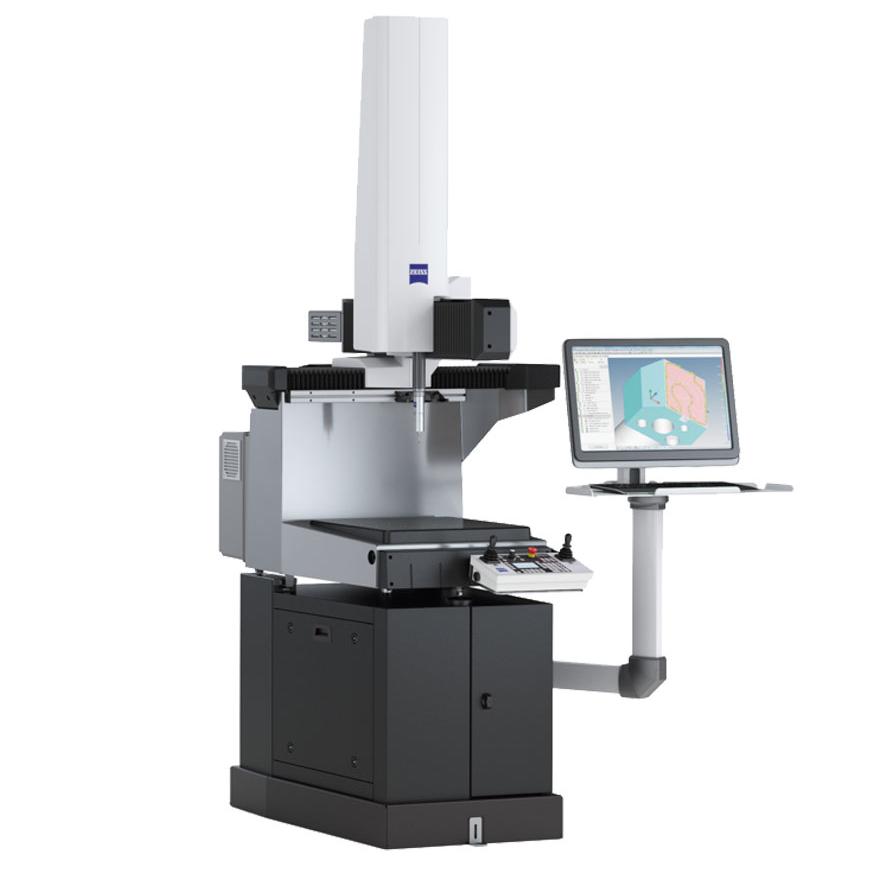

ZEISS DuraMax HTG

ZEISS DuraMax HTG nudi najširi temperaturni opseg i podnosi najviše temperaturne razlike, uz pouzdan rad kako na liniji proizvodnje, tako i u okviru automatizovanih sistema. Ovakav pristup rezultira većom fleksibilnošću, jer se merenja mogu sprovoditi uz još veću otpornost na spoljne uticaje.

Istaknuto

Precizno merenje pri visokim temperaturama
Zerodur lenjiri sa minimalnim termičkim širenjem
Senzori temperature za korekciju temperature radnog komada
Dodatni filteri na X i Y osi za zaštitu od prljavštine i prašine

Pogledajte kako da maksimalno iskoristite ZEISS DuraMax u praksi

Brzo kontaktno tačkasto merenje

ZEISS DuraMax sa ZEISS VAST merenjem (ZEISS ZVp) skraćuje vreme merenja, čime se smanjuju operativni troškovi. U ZVp režimu moguće je skratiti vreme tačkastog merenja i do 30 %.

Sadržaj trećih strana je blokiran

Video plejer je blokiran zbog vaših željenih postavki kolačića. Da biste promenili postavke i reprodukovali video, kliknite na dugme u nastavku i prihvatite upotrebu „funkcionalnih“ tehnologija praćenja.

ZEISS Integration Series: Odgovarajuća rešenja za svaki zadatak merenja

Asortiman proizvoda ZEISS Integration Series vam omogućava da lako proširite vaše merno rešenje, optimalno ga uklopite u postojeće procese, i tako povećate produktivnost i protok radnih komada.

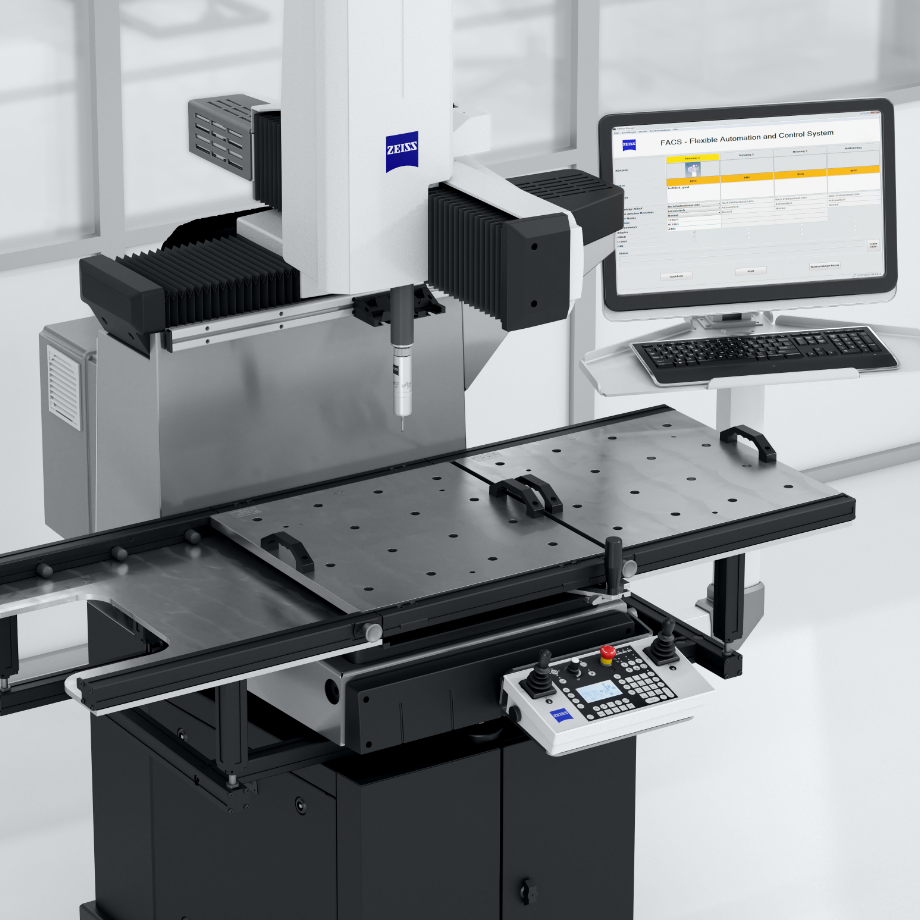

Duplex sistem

Dupleks sistem za ZEISS DuraMax povećava iskorišćenost mašine jer omogućava stezanje i otpuštanje radnih komada paralelno sa procesom merenja. Pored toga, sistem poboljšava ergonomiju pri rukovanju delovima i sprečava oštećenje mernog senzora

Postavljanje tokom procesa merenja

Optimizovano korišćenje KMM-a
Visok protok radnih komada

Saznajte više

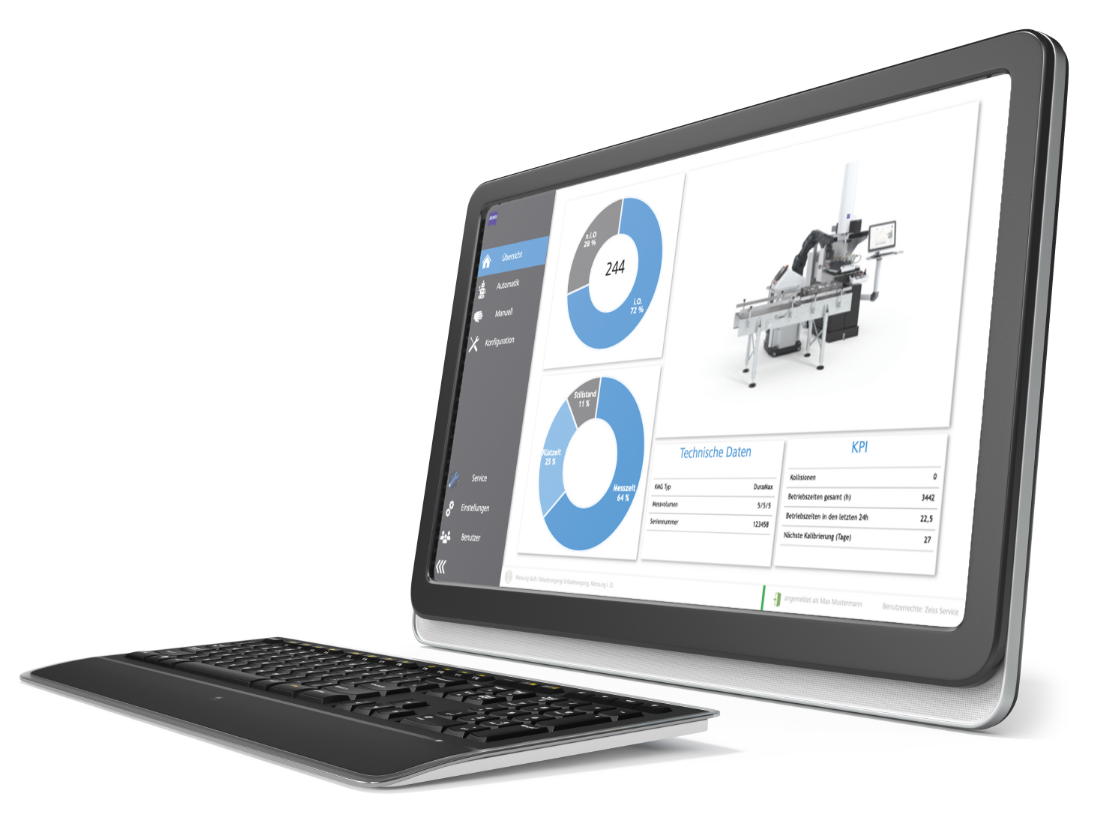

Automation Interface

ZEISS Automation Interface omogućava jednostavnu automatizaciju mernog uređaja bez dodatnog inženjerskog angažovanja. Osim pokretanja mernih planova i pružanja povratnih informacija o rezultatima i statusu merenja, aplikacija omogućava kontrolu perifernih uređaja koordinatnih mernih mašina. Interfejs je unapred konfigurisan za sve proizvode iz serije ZEISS Integration. Na primer, kontrola automatizovanih steznih elemenata ili ulaza paleta može jednostavno da se podesi uz samo nekoliko klikova. Pojedinačni stezni elemenati koje sami razvijete mogu se takođe kontrolisati putem konfiguracije.

Jednostavna automatizacija perifernih uređaja koordinatnih mernih mašina

Standardizovani komunikacioni interfejsi: OPC UA, Profinet, EthernetIP
Upravljanje sa dodeljivanjem korisničkih uloga omogućava operaterima postrojenja, mernim tehničarima, podešavačima i servisnom osoblju da vide tačno ono što im je potrebno
Podrška za automatski i ručni režim rada, čak i za neobučeno osoblje
Jednostavna konfiguracija putem korisničkog interfejsa bez složenog PLC programiranja
Efikasno puštanje u rad uz minimalne rizike i troškove projekta

Saznajte više

Tehničke specifikacije

	DuraMax	DuraMax HTG
Merni opseg	500 × 500 × 500 mm³	500 × 500 × 500 mm³
Greška u merenju dužine E0 u μm E0/E40 u μm MPE prema ISO 10360-2:2009	2,4 + L/300 18 °C–22° C	2,2 + L/300 18 °C–22 °C
Prošireni temperaturni opseg (ZEISS TVA 1) E0/E40 u μm	2,7 + L/250 18 °C–26 °C	2,5 + L/250 18 °C–26 °C
Prošireni temperaturni opseg (ZEISS TVA 2) E0/E40 u μm	2,9 + L/200 18 °C–30 °C	2,7 + L/200 18 °C–30 °C
Prošireni temperaturni opseg (ZEISS TVA 3) E0/E40 u µm	nije dostupno	3,9 + L/100 15 °C–40 °C
Softver	ZEISS CALYPSO	ZEISS CALYPSO
Kontaktni senzor	VAST XXT TL 3	VAST XXT TL 3
Dužina mernog vrha	radijalno do 65 mm (zvezdasti merni vrh)	radijalno do 65 mm (zvezdasti merni vrh)
Prečnik sonde	0,3–8 mm	0,3–8 mm

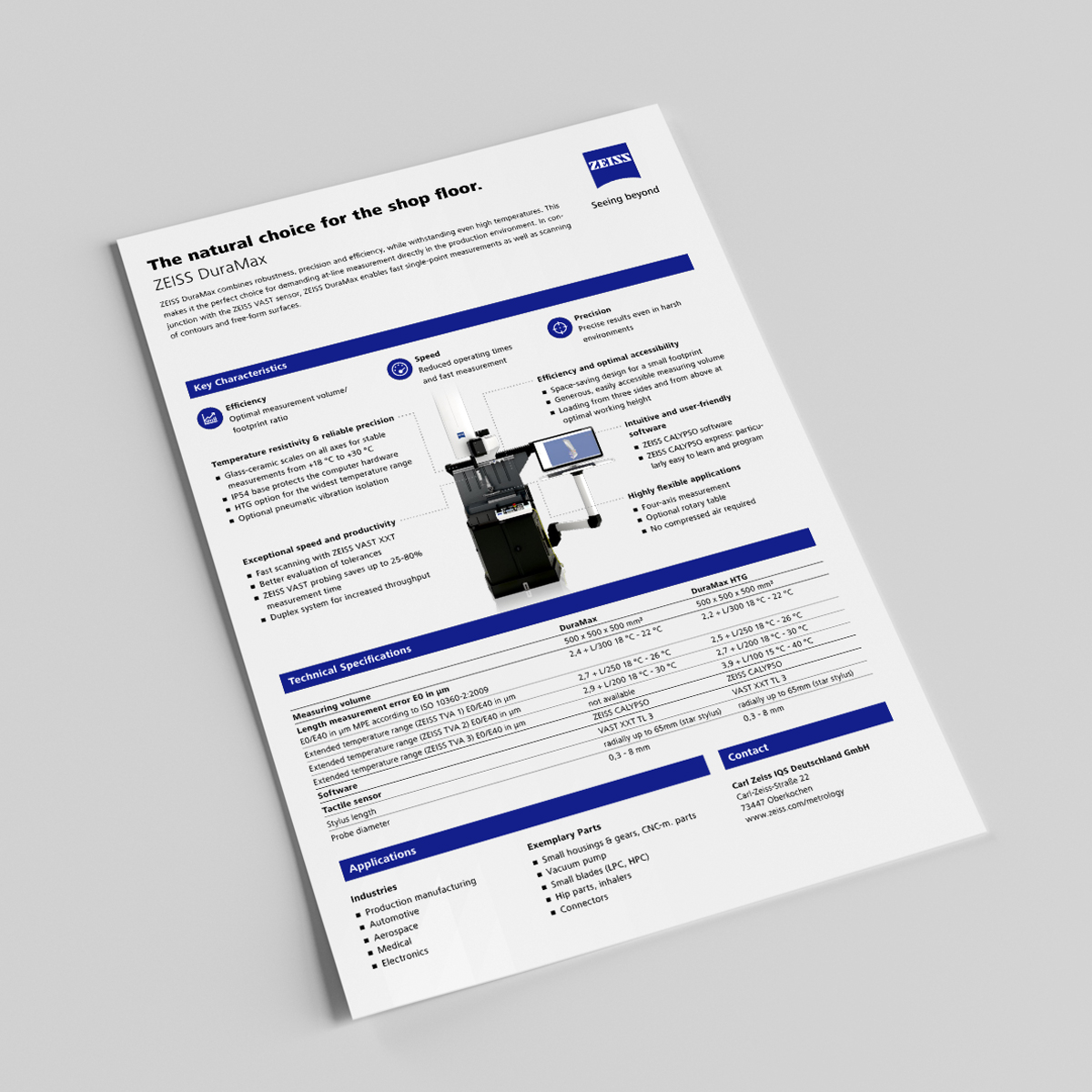

Sve informacije o ZEISS DuraMax na jednom mestu
