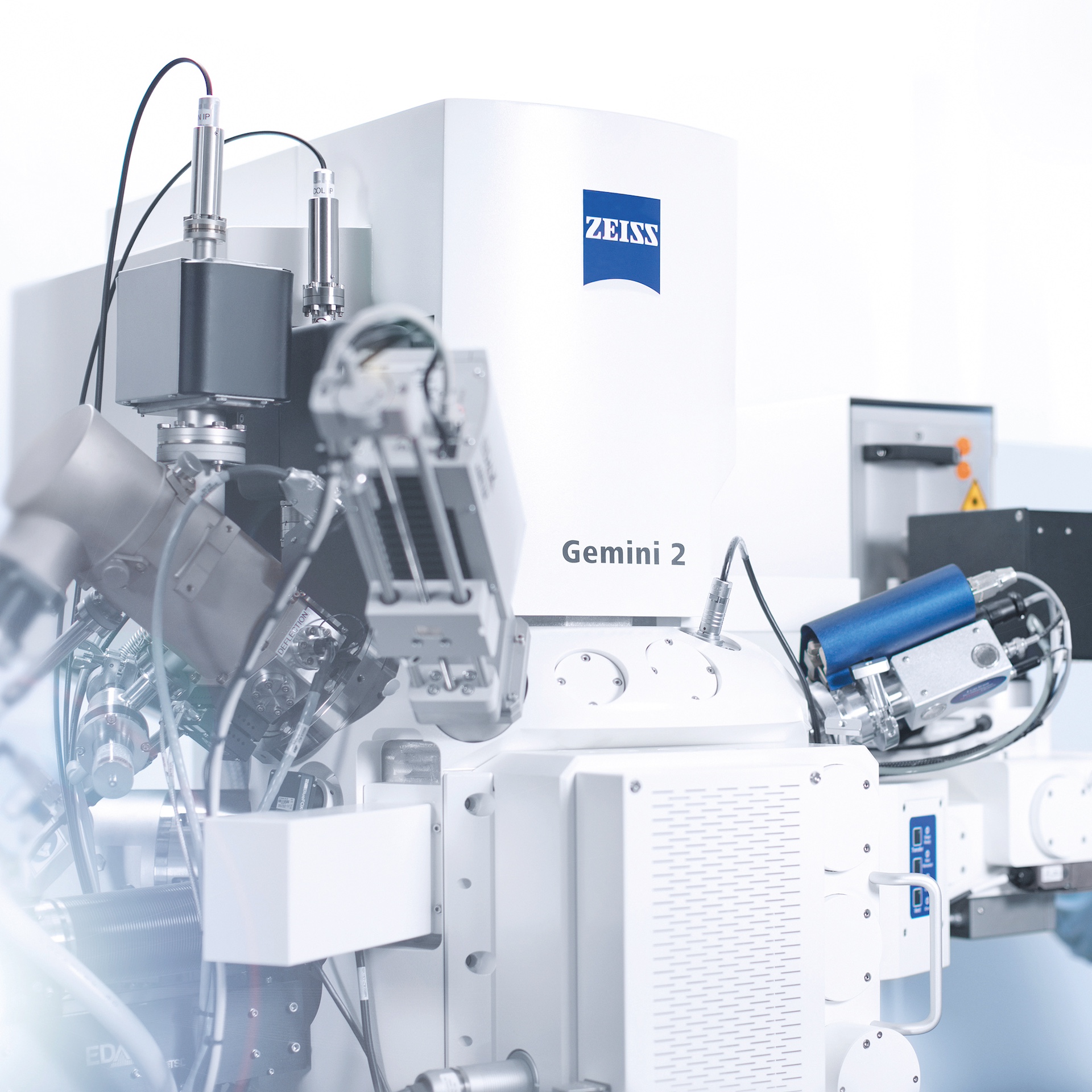

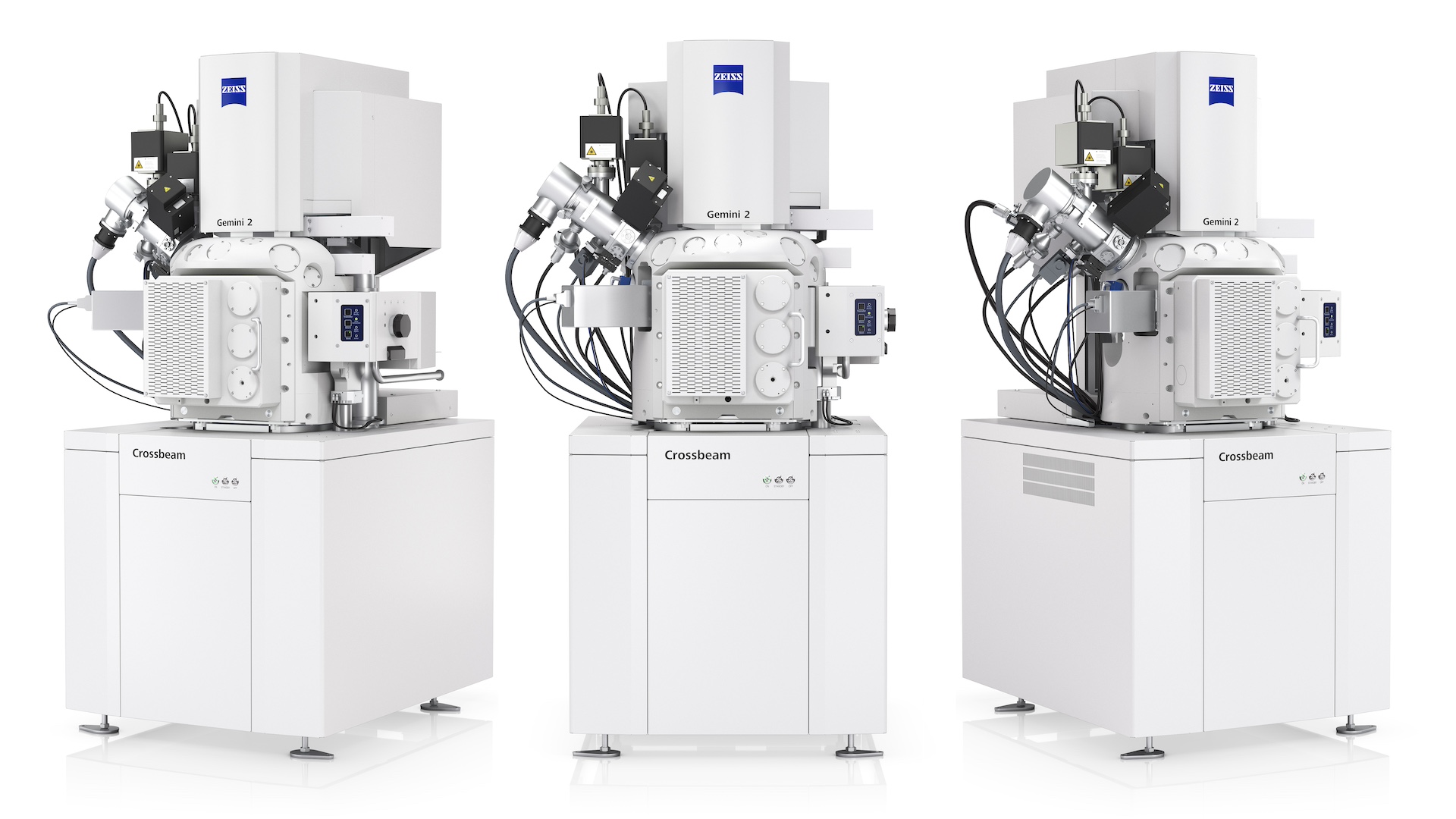

Visokokvalitetni FIB-SEM

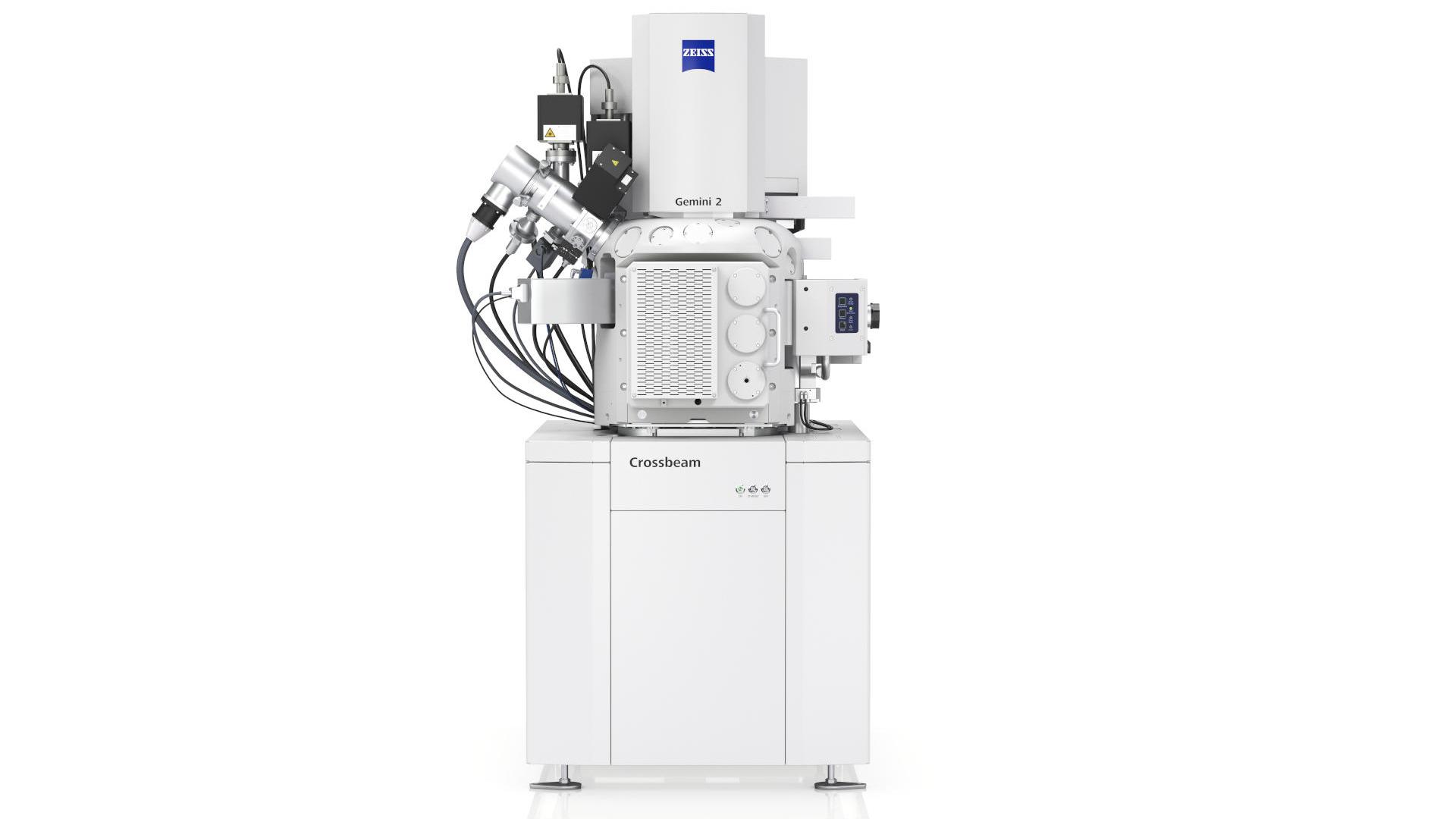

ZEISS Crossbeam

Usmereno ka trećoj dimenziji

Skenirajući elektronski mikroskop (SEM) u kombinaciji sa fokusiranim jonskim snopom (FIB) omogućava precizno sečenje materijala na najmanjoj skali (u nanometarskom opsegu) i direktno prikazivanje strukture materijala ispod površine. Tipične aplikacije uključuju preciznu lokalizaciju i hemijsku analizu (EDX) lokalnih defekata.

Najbolja 3D rezolucija u FIB-SEM analizi
Dva snopa, joni i elektroni
Alat za pripremu uzorka
Produžena upotreba zahvaljujući opcionalnom femtosekundnom laseru
EDS, EBSD, WDS, SIMS i dodatne opcije na zahtev

ZEISS Crossbeam za industrijsku primenu

Iskusite novi nivo kvaliteta u inspekciji uzoraka.

Pripremite tanke lamele za analizu pomoću TEM (transmisioni elektronski mikroskop) ili STEM (skenirajući transmisioni elektronski mikroskop). ZEISS Crossbeam pruža kompletno rešenje za pripremu TEM lamela, uključujući i serijsku proizvodnju.

FIB kolona sa jonskim skulptorom na niskim naponima omogućava visoki kvalitet lamela i štiti osetljive uzorke od amorfizacije. Koristite jednostavan radni tok za pokretanje i omogućite automatsko izvršavanje. Iskoristite prednosti softvera za detekciju krajnje tačke koji pruža precizne informacije o debljini vaše lamele.

Opcioni femtosekundni laser olakšava ablaciju materijala, otvara pristup dubljim strukturama i omogućava pripremu većih uzoraka.

Pregled polja aplikacija

Izrada lokalnih preseka, na primer na mestima defekata (defekti rasta tankih filmova, korozija, zarobljene čestice itd.)
Priprema TEM lamela za dalju analizu
Detaljna ispitivanja poprečnih preseka visoke rezolucije u transmisiji (STEM)
3D tomografska analiza mikrostrukture i lokalnih oštećenja
Precizno oblikovanje struktura ciljanim uklanjanjem materijala

Pogledajte naše video snimke i saznajte više o ZEISS Crossbeam

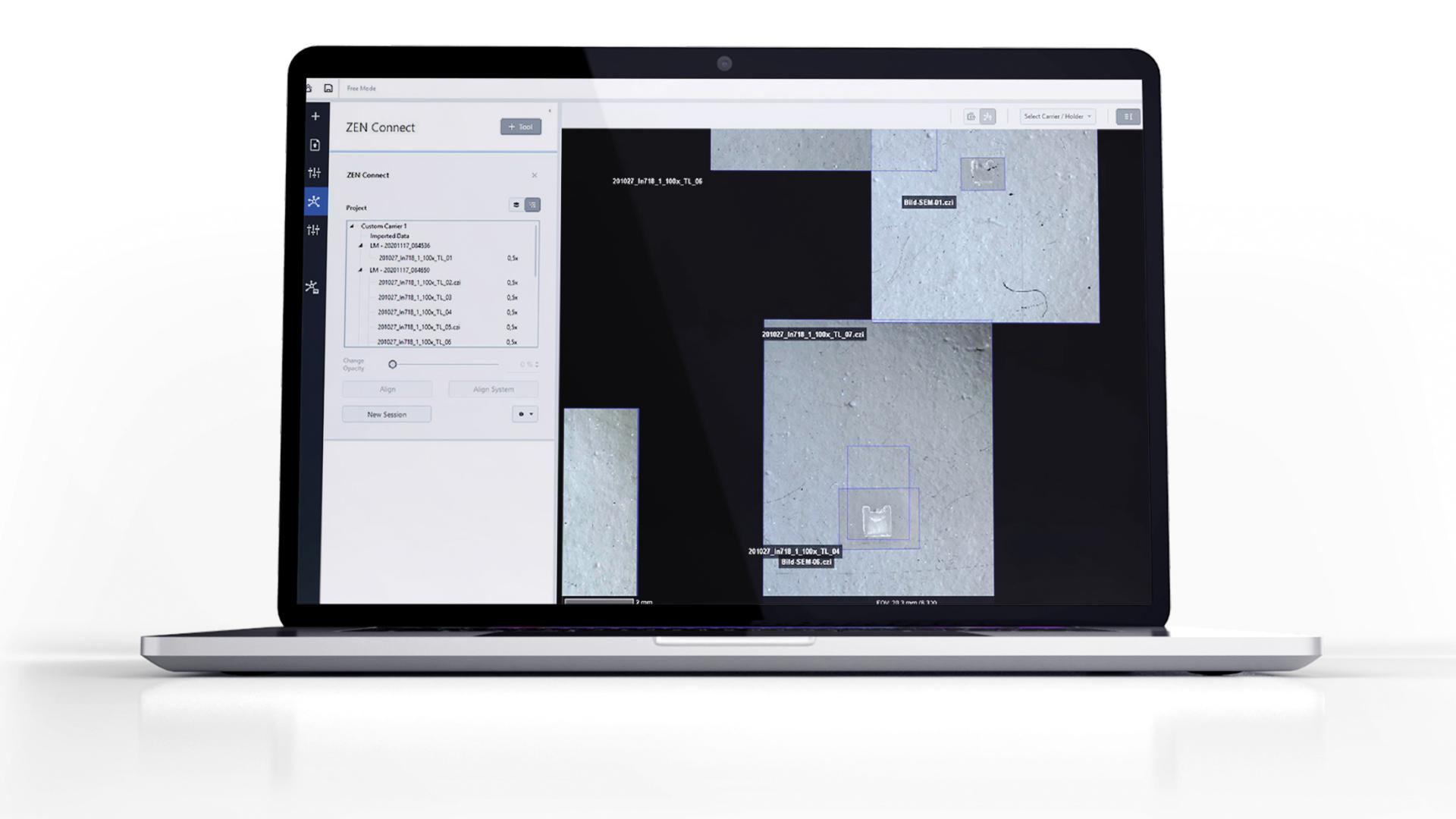

Brza 3D analiza kvarova. Korelativno rešenje za radni proces od kompanije ZEISS.

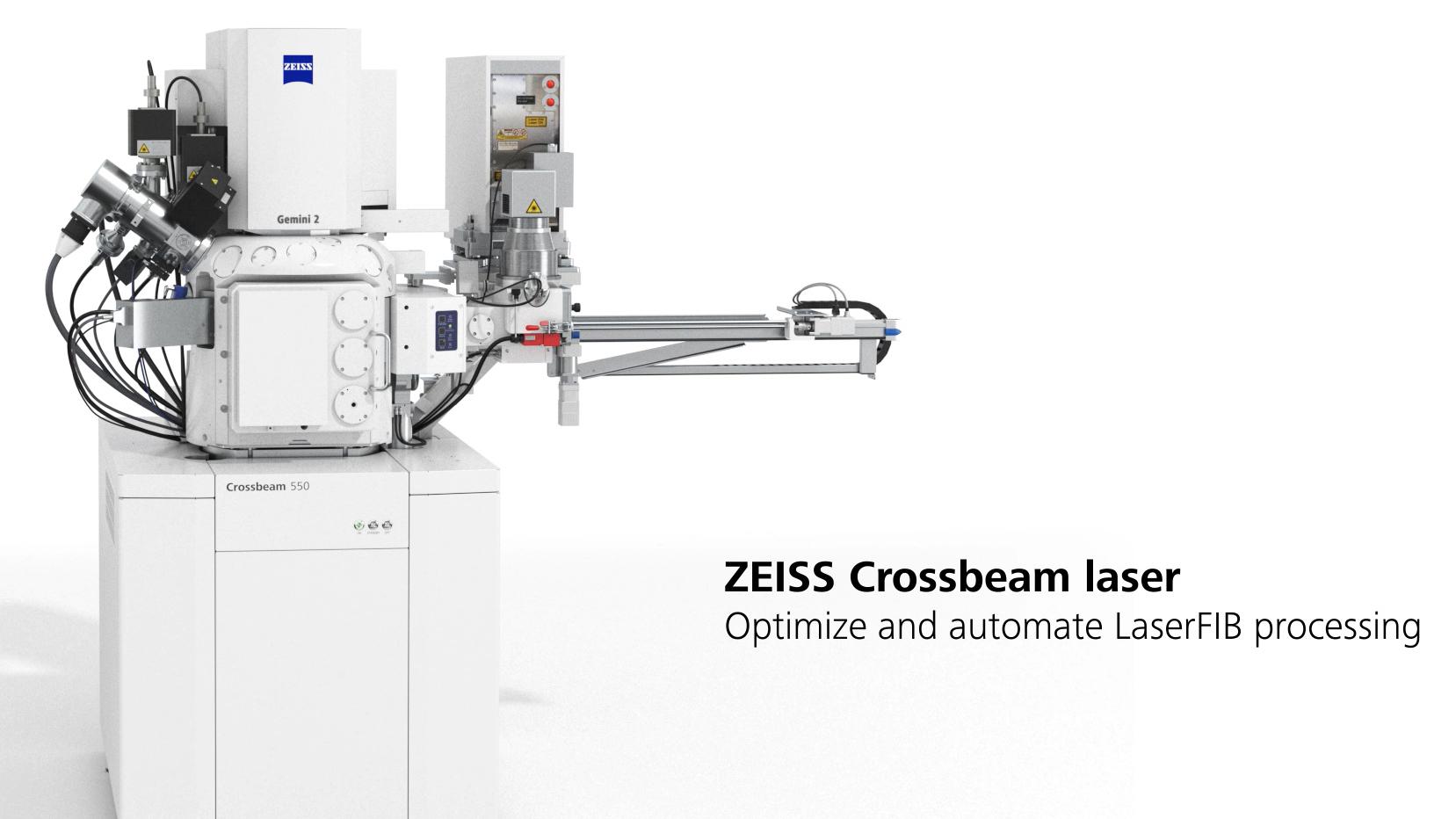

ZEISS Crossbeam Laser: Optimizujte i automatizujte procese uz LaserFIB
Saznajte više o analizi uzorka u zapremini.

Sadržaj trećih strana je blokiran

Video plejer je blokiran zbog vaših željenih postavki kolačića. Da biste promenili postavke i reprodukovali video, kliknite na dugme u nastavku i prihvatite upotrebu „funkcionalnih“ tehnologija praćenja.

Pogledajte video o našem korelacionom rešenju za radni proces! Otkrijte kako jednostavno da koristite vaše podatke kroz različite tehnologije uz ZEISS rešenja i kako da postignete pouzdane i efikasne rezultate.

Brza 3D analiza kvarova. Korelativno rešenje za radni proces od kompanije ZEISS.
Sadržaj trećih strana je blokiran

Video plejer je blokiran zbog vaših željenih postavki kolačića. Da biste promenili postavke i reprodukovali video, kliknite na dugme u nastavku i prihvatite upotrebu „funkcionalnih“ tehnologija praćenja.

1. Omogućite brz pristup duboko usađenim strukturama 2. Obavljajte laserske operacije u posebno integrisanoj komori i sačuvajte čistoću glavne FIB-SEM komore i detektora 3. Automatizujte lasersku obradu, poliranje, čišćenje i prenos uzorka u FIB komoru 4. Pripremajte više uzoraka, uključujući poprečne preseke, TEM lamele i nizove stubova Radite brže uz pomoć unapred definisanih recepata za različite materijale

ZEISS Crossbeam Laser: Optimizujte i automatizujte procese uz LaserFIB
Sadržaj trećih strana je blokiran

Video plejer je blokiran zbog vaših željenih postavki kolačića. Da biste promenili postavke i reprodukovali video, kliknite na dugme u nastavku i prihvatite upotrebu „funkcionalnih“ tehnologija praćenja.

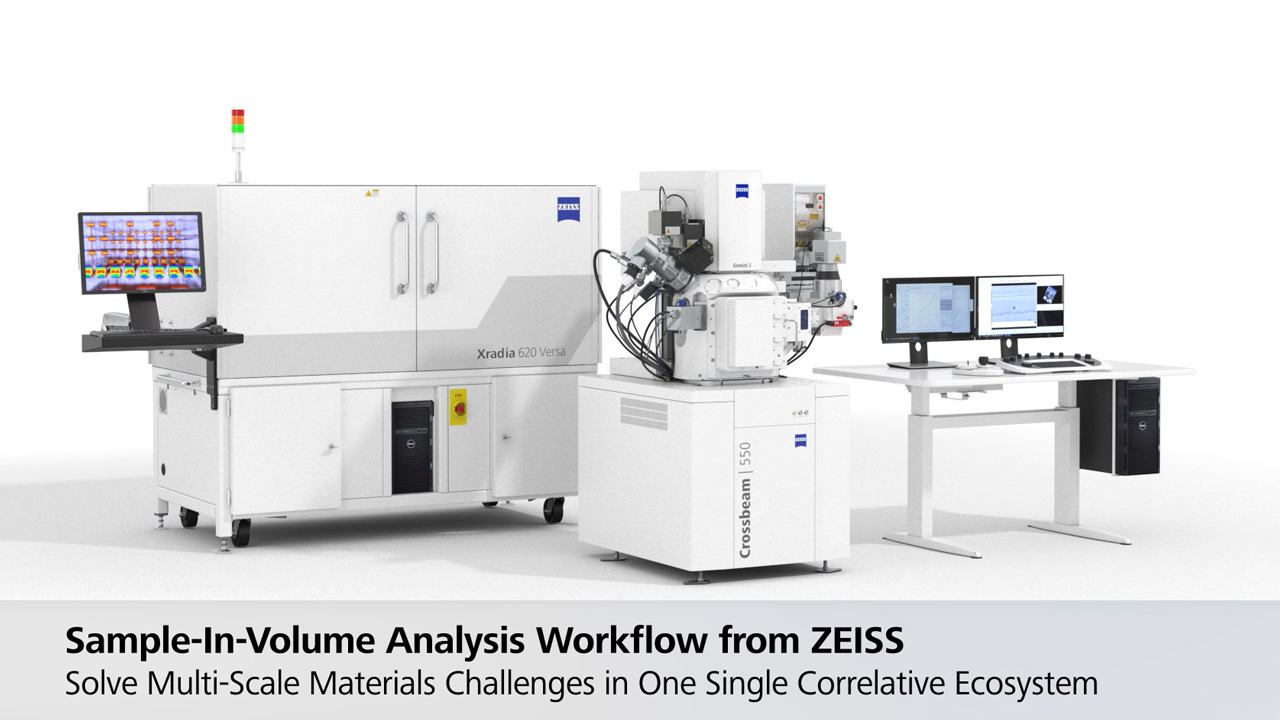

Otkrijte inovativni radni tok za analizu zapreminskih uzoraka – novi instrument koji prevazilazi izazove na različitim nivoima unutar jedinstvenog korelativnog sistema. Ovaj radni tok, kombinujući različite mikroskopske tehnike, omogućava korisnicima uvid u karakteristike materijala na svim nivoima detaljnosti.

Detaljnije o analizi zapreminskih uzoraka

Ispitivanje otkaza delova karoserije vozila FIB-SEM tehnikom

Zahvaljujući višem kvalitetu proizvodnje i modernim tehnikama završne obrade, defekti su postali manji i ređi. Zbog toga treba koristiti mikroskopske metode za pronalaženje, lociranje, pripremu i ispitivanje površinskih defekata i njihovih uzroka. Ova brošura opisuje korrelativni mikroskopsku pristup za efikasno ispitivanje tokom analize otkaza.

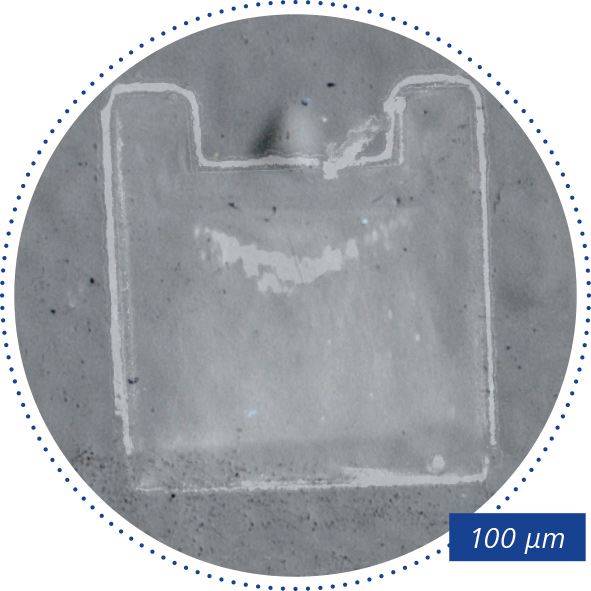

01 Preklapanje slike laserski obrađenog kanala preko snimka područja od interesa pod svetlosnim mikroskopom.

U ovom kontekstu, zadatke svetlosne mikroskopije obavlja digitalni mikroskop ZEISS Smartzoom 5, dok se priprema i ispitivanje vrše pomoću ZEISS Crossbeam lasera, a oba sistema povezuje ZEISS ZEN Connect za precizno lociranje defekata u FIB-SEM analizi.

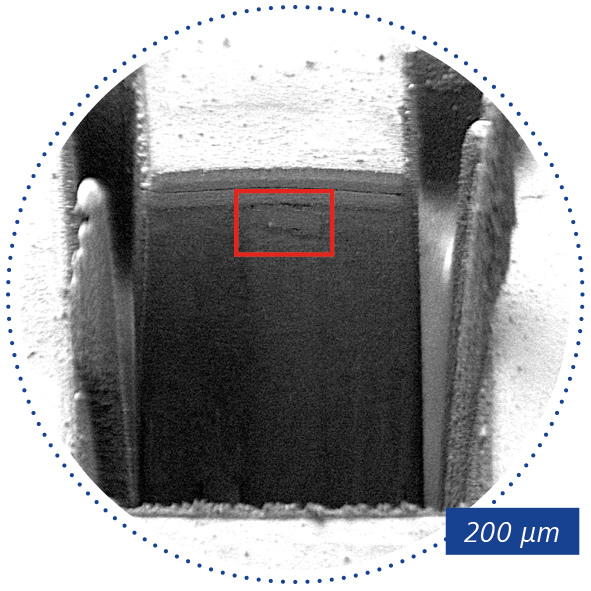

02 Poprečni presek površinskog defekta izrađen laserom, sa vidljivom sumnjivom strukturom ispod slojeva boje; SEM, SESI, 50x.

Da bi se efikasno analizirali retko raspoređeni i mali defekti na velikim uzorcima, potreban je praktičan tok rada koji uključuje lociranje, dokumentovanje, ponovno pronalaženje, pripremu i ispitivanje područja od interesa.

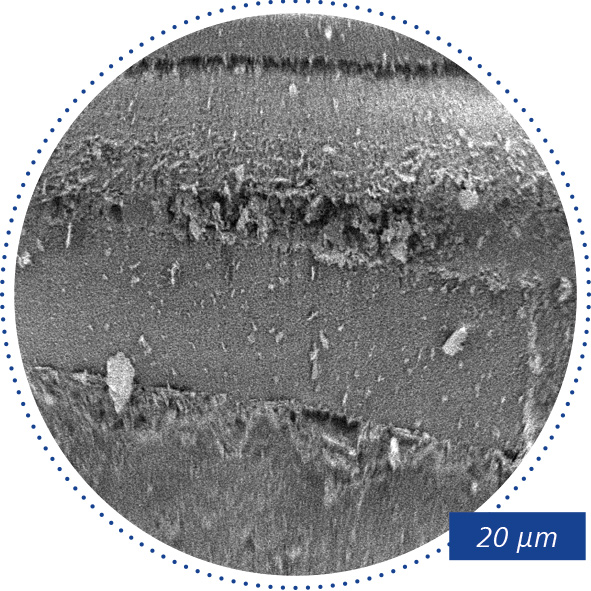

03 Sumnjiva oblast u osnovnom materijalu ispod sloja boje, na površini obrađenoj laserom; SEM, SESI, 450x.

Elektronski mikroskopi sa fokusiranim jonskim snopom (FIB-SEM) uspešno otklanjaju ograničenja tradicionalne pripreme materijalografskih uzoraka. Međutim, pošto elektronski mikroskopi obično imaju ograničeno vidno polje, lokalizaciju je ponekad lakše obaviti na svetlosnom mikroskopu. Zbog toga korisnicima treba sistem koji im omogućava da lokalizuju oblast slike na svetlosnom mikroskopu i zatim je ponovo pronađu u FIB-SEM uređaju.

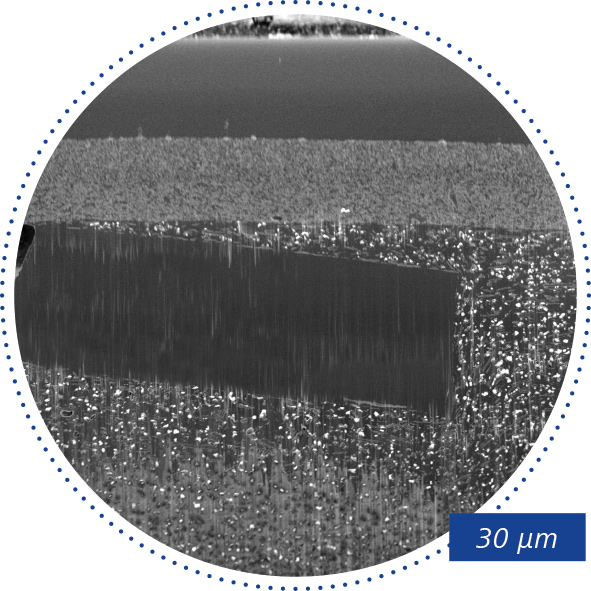

04 Završno poliranje FIB tehnikom, sa kvalitetnom površinom i jasno uočljivim karakteristikama; SEM, InLens, 450x.

Softver ZEISS ZEN Connect u kombinaciji sa ZEISS ZEN Data Storage sistemom omogućava upravo ovakvo rešenje. Novi femtosekundni laser za ZEISS Crossbeam seriju omogućava pripremu na tačno određenim lokacijama i na velikim površinama. Korišćenjem fs-lasera, FIB poliranja preseka i EDS analize, otkriveno je da su površinske defekte u navedenom primeru izazvali ostaci karbonskih vlakana.

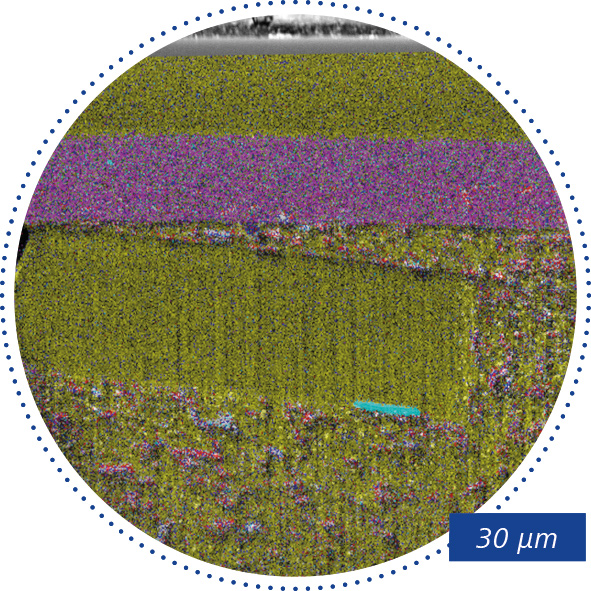

05 EDS mapiranje elemenata na FIB-poliranoj površini; žuto: C intenzitet, plavo: Al intenzitet, ružičasto: Ti intenzitet, crveno: Si intenzitet.

Korrelativni pristup mikroskopiji omogućava efikasno ispitivanje više od jednog područja od interesa. Svi rezultati se zatim čuvaju u jedinstvenom projektu, dok opcija ZEISS ZEN Data Storage obezbeđuje potpunu dostupnost za dalje ispitivanje ili izveštavanje.
