STL datoteka

Šta je STL datoteka?

U kontekstu 3D štampe, datoteke koje se koriste su u formatu STereoLithography, ili skraćeno STL datoteke. STL takođe označava Standardni Triangulacioni Jezik. Ovaj standardizovani format predstavlja površine trodimenzionalnih tela na računaru pomoću poligonalnih mreža sastavljenih od pojedinačnih trouglastih faceta.

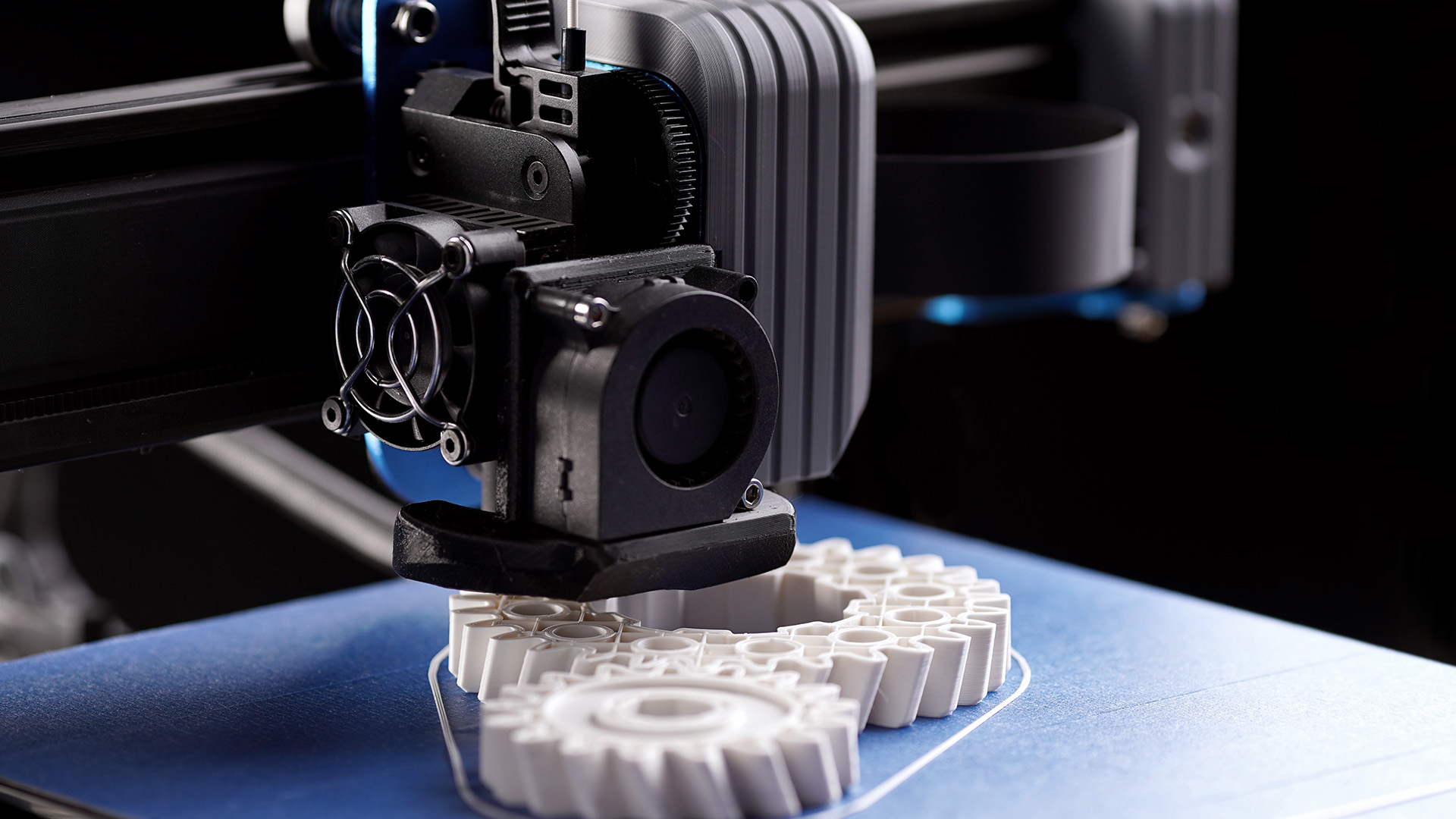

STL: nezamenljiv interfejs u 3D štampanju

Kao što laserski i inkjet štampači koriste podatke sa potrebnim informacijama za štampu, i 3D štampaču su potrebni odgovarajući podaci za obradu. Uređaji, međutim, ne mogu direktno obraditi STL fajlove, pa je potrebno da se koristi pomoćni program koji je obično sastavni deo isporuke.

3D štampači kreiraju objekte sloj po sloj, pri čemu softver deli model na pojedinačne slojeve za štampu. Program takođe definiše domet pomeranja glave štampača duž x i y osa, kao i brzinu kretanja prijemnog ležaja duž z ose. Takođe je moguće konfigurisati temperaturu obrade. Ukoliko standardne opcije podešavanja nisu dovoljne, specijalizovani prodavac može da ponudi rešenja sa proširenim opsegom funkcija.

STL: Sve je u načinu prezentacije

Pravilni oblici se mogu jednostavno prikazati korišćenjem trougaonih faseta. Međutim, kod zakrivljenih elemenata situacija je drugačija. Kod STL datoteka direktna reprezentacija zaobljenja nije moguća, jer su fasete sastavljene od ravnih površina. Lopte, cilindri i slični oblici deluju savršeno dizajnirani samo na prvi pogled. Pri zumiranju postaje vidljivo da su trouglovi u stereolitografiji raspoređeni konveksno ili konkavno. Princip je sličan strukturi digitalnih fotografija, gde kombinacija velikog broja piksela formira zakrivljene linije.

Konvertujte, uvozite i izvozite STL datoteke

STL format opisuje površine tela koristeći trouglove. U zavisnosti od njihove veličine, mogu se sastojati od čak nekoliko miliona poligona. Što je veća gustina popunjavanja, to je veća potrošnja radne memorije. Nije od presudne važnosti koji se softver koristi za kreiranje 3D modela. Skoro svaki program za modeliranje i CAD sisteme podržava ovaj format datoteke. Može se uvesti i izvesti bez mnogo truda – na primer, u ZEISS INSPECT softver. Dovoljno je sačuvati otvorenu datoteku u STL formatu, a za otvaranje je dovoljan dvostruki klik.

Kako softver kreira STL datoteke?

U CAD svetu, mnogi elementi se sastojeod NURBS-a (neuniformnih racionalnih B-splajnova). Zakrivljene površine se dele na matematički definisane krive i čvorove. Posebno su pogodni za modeliranje cilindričnih komponenti sa složenim konturama. Međutim, specifikacije zasnovane na linijama nisu pogodne za 3D štampač. Stoga, pre dalje obrade, sve oblasti objekta moraju biti pretvorene u poligonske mreže bez tekstura. Na ovaj način projekat se može bez poteškoća sačuvati kao STL datoteka.

Ako se prilikom konverzije pojave praznine ili isturene ivice na modelu, alati dostupni u CAD programu omogućavaju njihovu jednostavnu popravku.
