ARAMIS Multisensor DIC-sistemi

Konfiguracije koje uključuju više ARAMIS senzora ili ARAMIS mernih sistema nazivaju se multi senzorski sistemi. Multi senzorski sistemi omogućavaju vremenski sinhronizovana merenja iz različitih perspektiva, koja se mogu analizirati u jedinstvenom koordinatnom sistemu. Merna polja senzora koji se koriste u multi senzorskom sistemu mogu biti identična, ili se mogu razlikovati po dimenzijama. Kombinacijom velikih i malih mernih polja, multi senzorski sistemi omogućavaju simultano snimanje i analizu globalnih kretanja i deformacija, kao i efekata lokalnih naprezanja i deformacija.

Inženjeri testiranja se obično suočavaju sa izazovom predviđanja mesta nastanka i širenja pukotina, kao i lokacija maksimalnih deformacija tokom mehaničkih ispitivanja opterećenja, kao što su testovi kompresije, zatezanja i savijanja. Primena tradicionalnih mernih tehnika, kao što su merne trake i linearni varijabilni diferencijalni transformatori (LVDT), zahteva od inženjera da pre eksperimenta odrede relevantne delove uzorka i postave tačkaste senzore za snimanje podataka. Ovaj pristup zahteva značajno iskustvo, a čak i uz podršku simulacionih rezultata postoji rizik da senzori budu postavljeni na suboptimalnim lokacijama, zbog čega ključna područja deformacije mogu ostati neizmerena. Zahvaljujući svom bezkontaktnom principu merenja celog polja, baziranom na digitalnoj korelaciji slika (DIC), ARAMIS sistem nudi ključnu prednost inženjerima testiranja, oslobađajući ih obaveze da unapred utvrđuju mesta nastanka pukotina ili koncentracije maksimalnih deformacija. ARAMIS sistem omogućava merenje i analizu velikih površina merenog objekta.

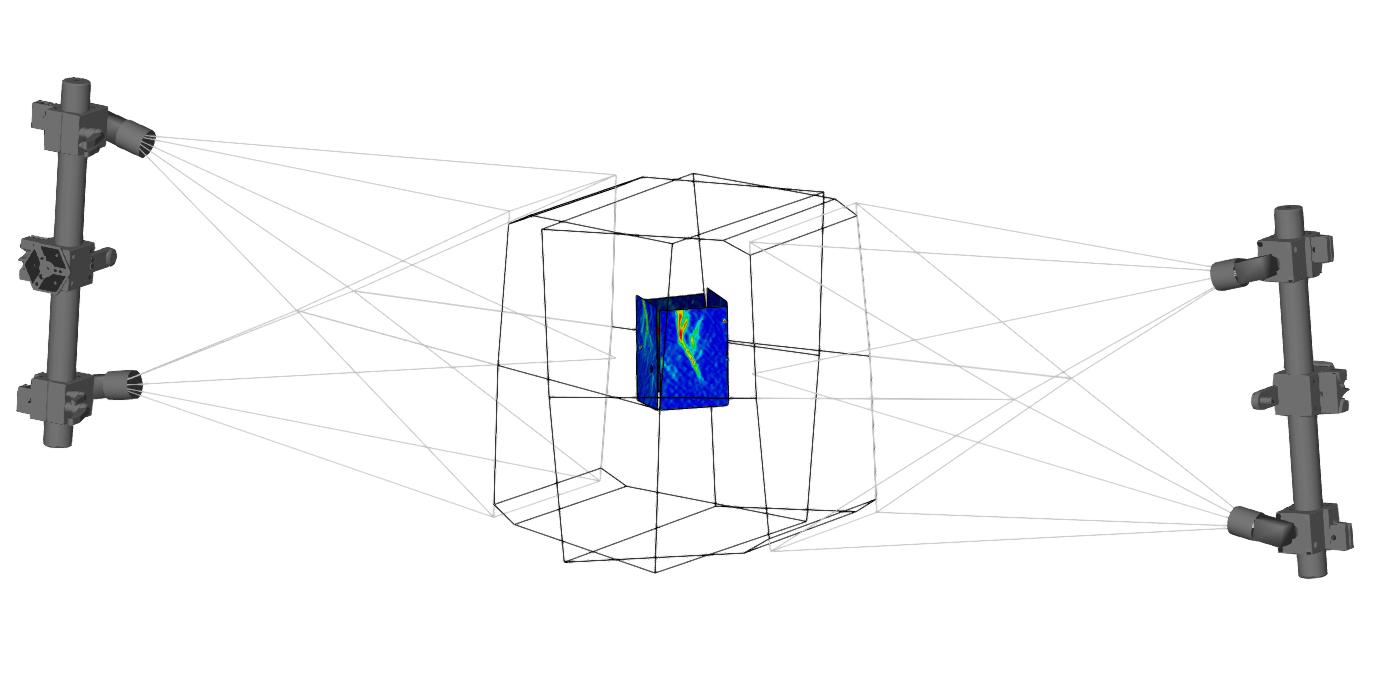

Multi senzorski koncept, koji kombinuje više ARAMIS senzora za paralelno snimanje merenja iz različitih perspektiva i sa različitim mernim opsezima, unapređuje sposobnost ARAMIS sistema za analizu deformacija i pomeranja.

Multi senzorski DIC sistemi predstavljaju izuzetno svestrano rešenje za istraživanje 3D pokreta i deformacija u mehaničkom testiranju. Između ostalog, multi senzorski DIC sistemi se koriste za:

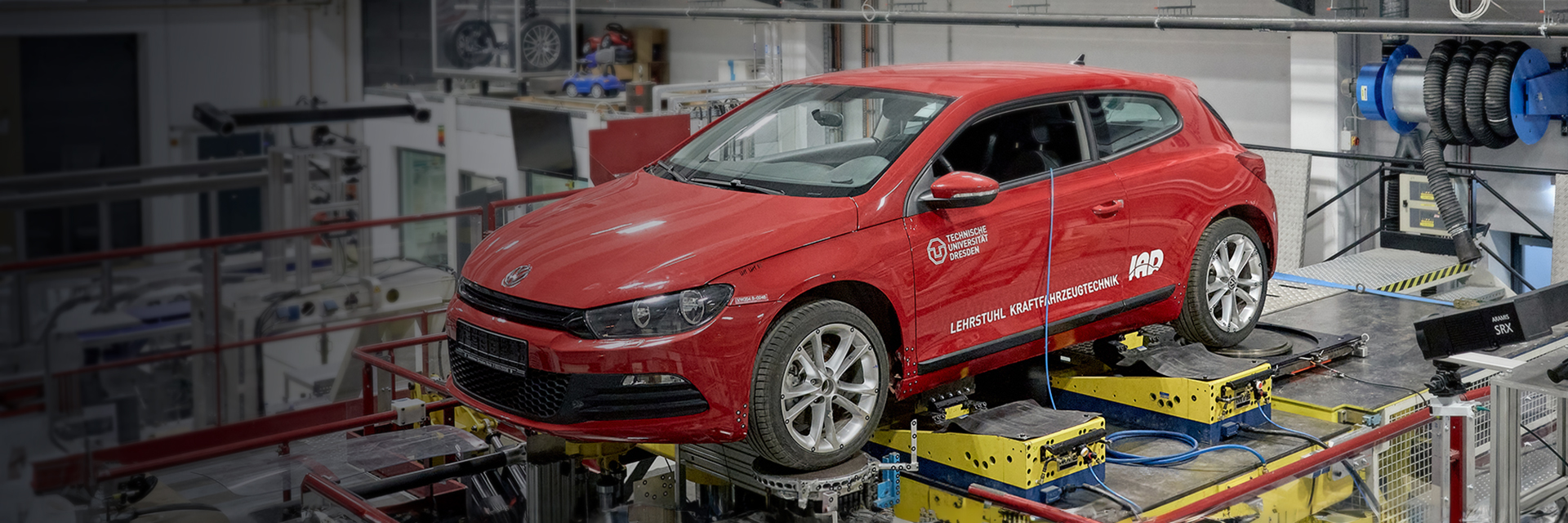

• Prikupljanje parametara dinamike vozila i varijabli položaja točkova ispitnih vozila na kompletnom ispitnom stolu (četvorostubnom ispitnom stolu).
• Analizu ponašanja pri izvijanju tanko zidnih cilindričnih komponenti i struktura u vazduhoplovnoj industriji
• Precizno proučavanje smanjenja debljine uzoraka za ispitivanje zatezanjem merenjem prednje i zadnje strane uzoraka
• Testiranje komponenti u automobilskoj i vazduhoplovnoj industriji
• Analizu širenja pukotina na uzorcima građevinskog materijala

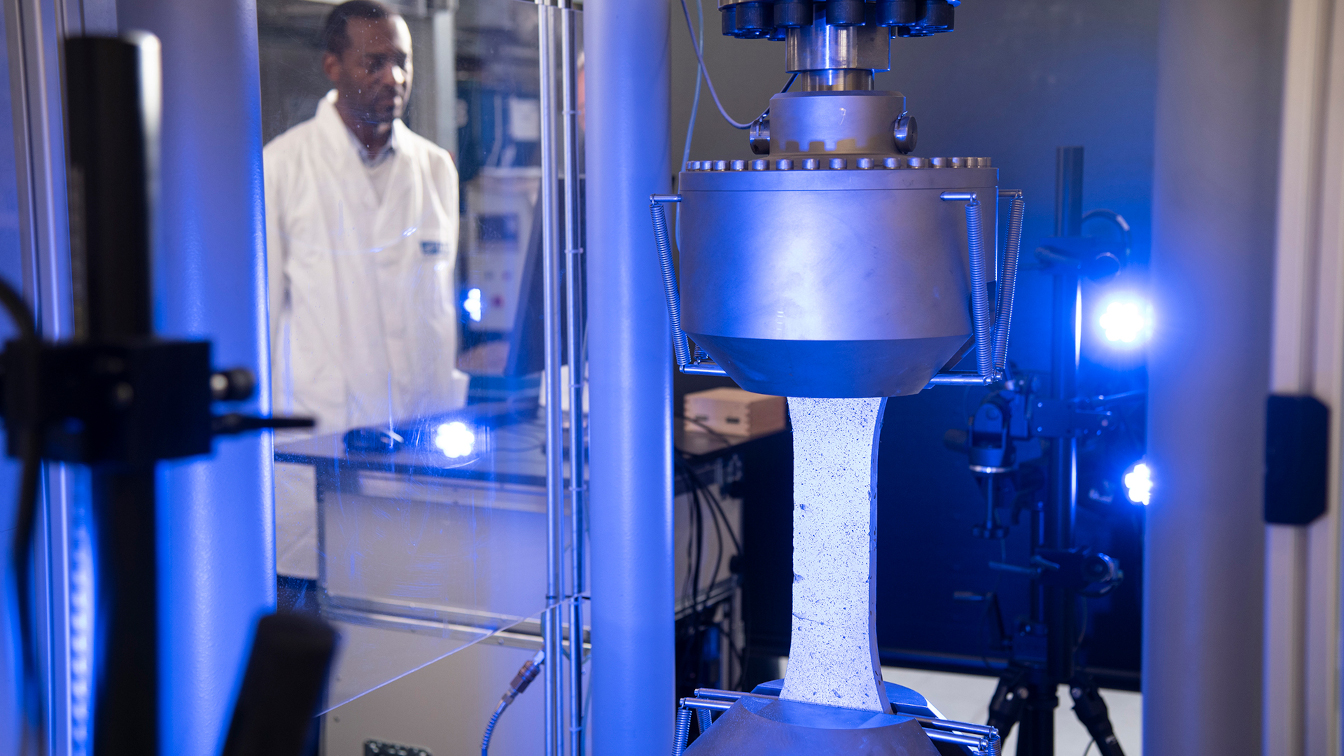

Na primer, IAB Vajmar koristi ARAMIS multisenzorski sistem za ispitivanja svojih materijala. Prilikom tensilnih ispitivanja, ARAMIS senzori se postavljaju sa prednje i zadnje strane kako bi se zabeležile deformacije sa obe strane materijala. Na ovaj način se izbegava potreba za predviđanjem mesta iniciranja pukotina pre izvođenja testa. Takođe, zajednički koordinatni sistem registruje i analizira sve izmerne podatke. Integrisani softver omogućava simultani prikaz mernih rezultata sa različitih sistema, značajno pojednostavljujući analizu i poređenje, čime se štedi dragoceno vreme. Takođe, detekcija vrha pukotine omogućava praćenje i analizu krive napredovanja pukotine. Dodatno, mogu se izvesti i druge veličine kao što su dužina pukotine, otvaranje pukotine i modovi loma u 3D prikazu.

ARAMIS je optički merni sistem koji omogućava bezkontaktno snimanje deformacija, pomeranja, brzina, ubrzanja, rotacija i uglova. ARAMIS koristi kombinaciju tehnologije praćenja tačaka i digitalne korelacije slika za određivanje 3D koordinata i vremenski zavisnih izvedenih veličina.

Za merenje deformacija i translacija, ARAMIS nudi dva načina primene. Koristeći samo jednu mernu kameru, ARAMIS nudi 2D digitalnu korelaciju slike (DIC) i mogućnosti praćenja tačaka. To omogućava merenje ravnih uzoraka ili objekata i određivanje translacija duž X i Y ose, kao i planarnih deformacija.

Kompletan potencijal mernog sistema ARAMIS se ostvaruje korišćenjem dve kamere za 3D merenje deformacija i translacija. Pomoću takozvanog stereo senzorskog sistema mogu se meriti uzorci i objekti bilo koje geometrije, pri čemu se beleže i pomeranja i rotacije u 3D prostoru. Za pouzdana merenja pomoću optičkog 3D senzora, ključno je stabilno pozicioniranje dve kamere (idealno integrisanih u senzoru, kao što je slučaj kod ARAMIS-a), kao i kalibracija stereo senzora korišćenjem odgovarajućih kalibracionih etalona.
