Sveobuhvatan proces inspekcije unapređuje kvalitet ležišta baterije

Obezbeđivanje pravilnog formiranja i integracije

Kao deo karoserije električnog vozila, ležište baterije mora biti mehanički stabilno i savršeno uklopljeno u okolne strukture. Zahvaljujući složenom aluminijumskom varenom dizajnu, ležište baterije sadrži sve ćelije, konektore, upravljačke jedinice i pakete sa brojnim baterijskim modulima.

Njegov integritet i stabilnost proveravaju se u više etapa proizvodnje, kako bi se osigurali visoki standardi kvaliteta i bezbednosti. U ovaj proces uključene su različite metode, od inspekcije celog polja do upotrebe ZEISS tehnologija, kao što su koordinatne merne mašine i rendgenski sistemi.

ZEISS rešenja na svakom koraku

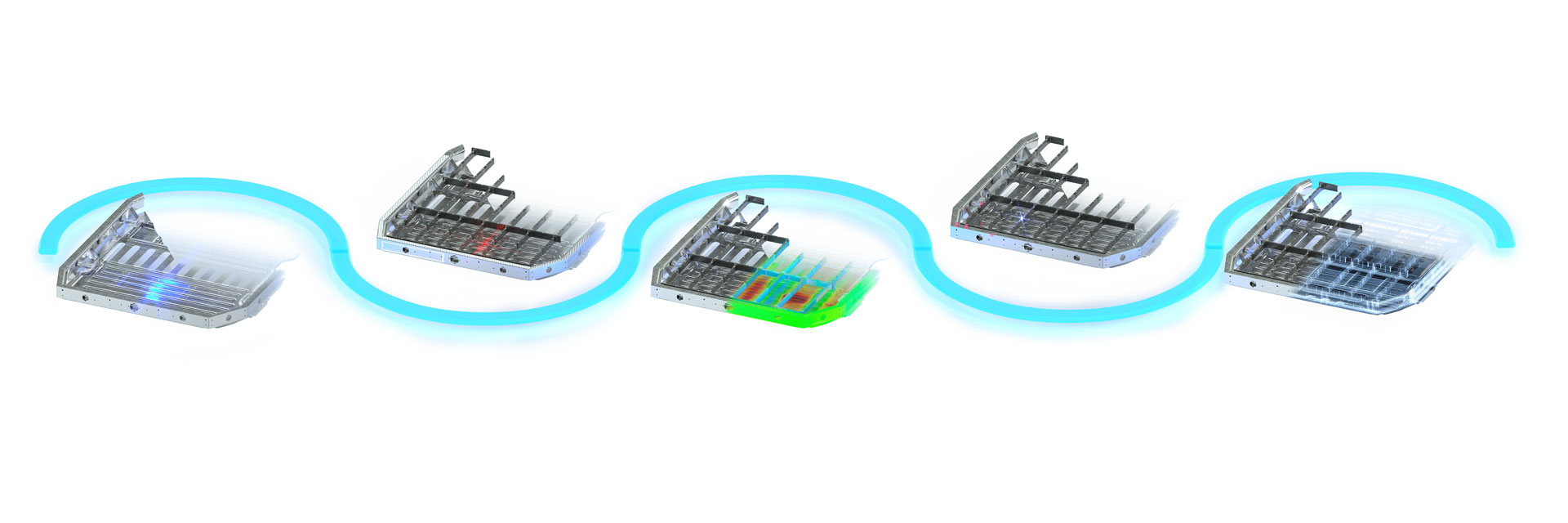

Blue Line za kvalitet ležišta baterije
ZEISS rešenja na svakom koraku
  • Kontrolna tačka 1: kontrola procesa spajanja

    Kontrolna tačka 1: kontrola procesa spajanja

    Kontrola procesa uz pouzdanu in-line tehnologiju merenja bez potrebe za korelacijom i uz potpuno praćenje rezultata

    Izazovi

    • Zbog velikog ležišta baterije i brojnih geometrijskih elemenata i zavarenih spojeva, ciklusi merenja i inspekcije brzo postaju prilično dugi
    • Kako je ležište baterije ključna bezbednosna komponenta, često je potreban potpuni nadzor, što zahteva in-line rešenje prilagođeno proizvodnom okruženju

    Prednosti korišćenja ZEISS rešenja

    • Sledljivi i korelaciono nezavisni podaci merenja i inspekcije uz ZEISS Inline Solutions

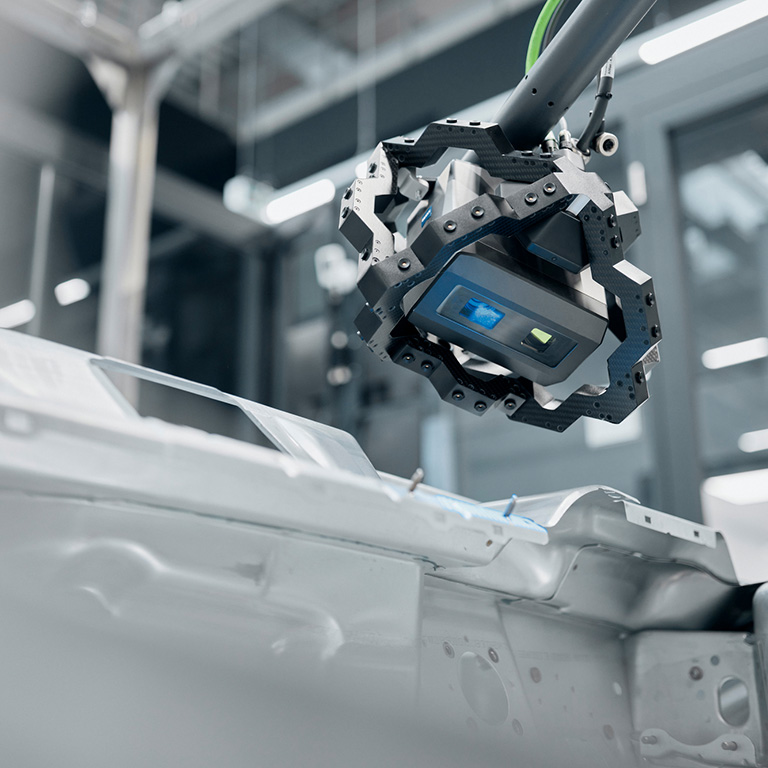

    • Izuzetno kratko vreme merenja karakteristika pomoću automatizovanog linijskog senzora ZEISS AIMax cloud
    • Neprekidno praćenje procesa u realnom vremenu za sve složene karakteristike ležišta baterije
  • Kontrolna tačka 2: kontrola procesa glodanja i bušenja

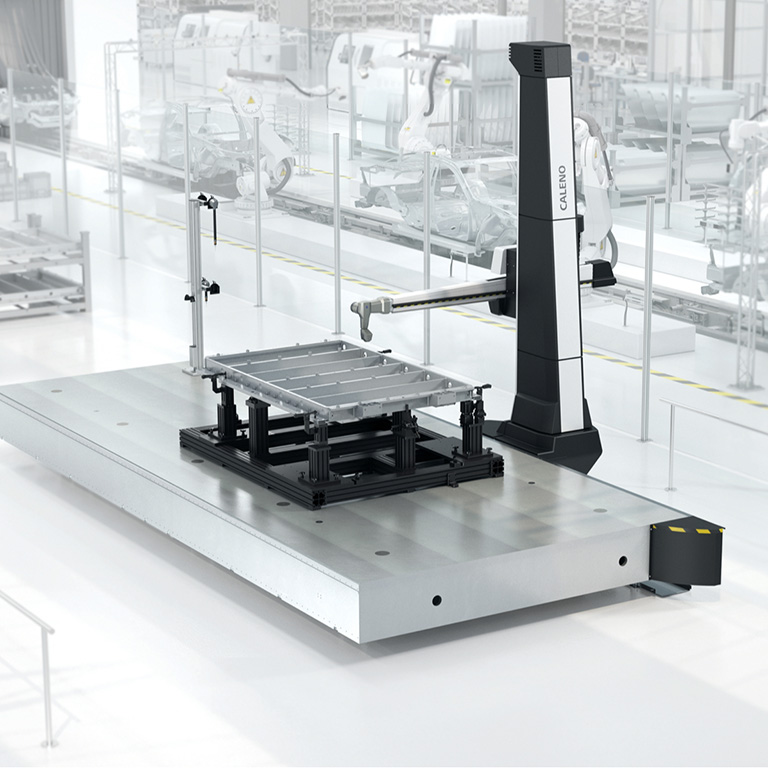

    Kontrolna tačka 2: kontrola procesa glodanja i bušenja

    Kontrola procesa značajnih karakteristika

    Izazovi

    • Prilikom punjenja i vožnje, toplotna ekspanzija baterijskog paketa može izazvati torziju i savijanje ležišta baterije
    • Veliki broj dimenzionih karakteristika zahteva merenje uzorkovanjem ili kompletnom automatizovanom inspekcijom na kraju proizvodne linije

    Prednosti korišćenja ZEISS rešenja

    • Brza multi senzorska inspekcija velikog broja karakteristika
    • Brzo prikupljanje podataka o karakteristikama pomoću beskontaknih ZEISS optičkih laserskih skenera
    • Pristup optički zahtevnim karakteristikama, poput podrezivanja, uz pomoć ZEISS kontaktnih mernih sistema
  • Kontrolna tačka 3: inspekcija celokupnog polja

    Kontrolna tačka 3: inspekcija celokupnog polja

    Digitalni duplikat i digitalna montaža

    Izazovi

    • Neophodna je kompletna procena površine ležišta baterije, pošto direktno utiče na dimenzionalnu tačnost celokupne karoserije vozila
    • Fleksibilni kablovi i konektori moraju biti tačno postavljeni da bi montaža ležišta i poklopca baterije protekla bez grešaka
    • Precizno pozicioniranje baterijskih modula u njihova ležišta je ključno za bezbedan rad sistema

    Prednosti korišćenja ZEISS rešenja

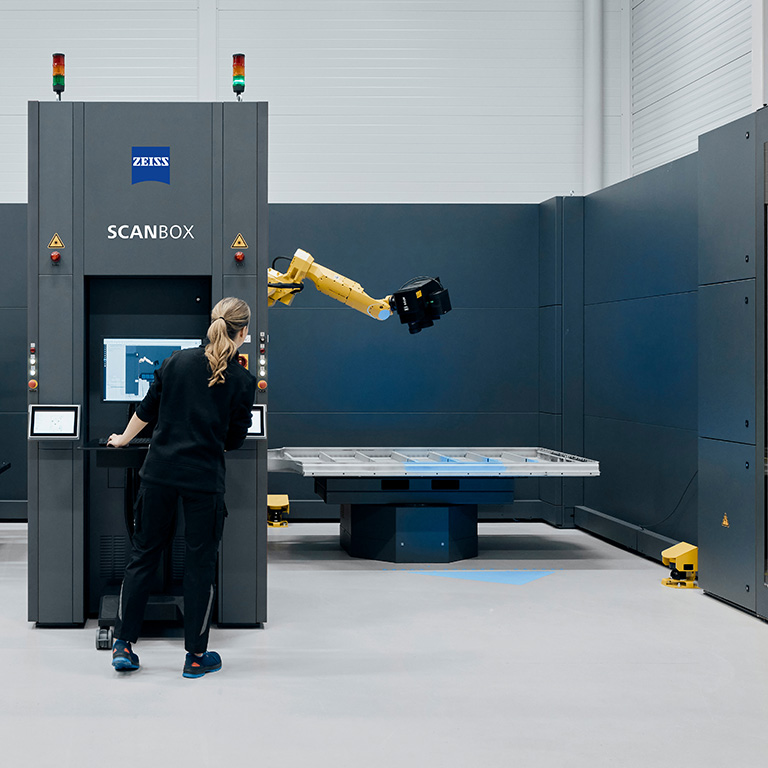

    • Uz ZEISS ScanBox, 3D merenje celokupne površine ležišta baterije obavlja se brzo i automatizovano, uz kreiranje kompletnog digitalnog duplikata za samo nekoliko minuta
    • Softver ZEISS INSPECT ubrzava digitalnu montažu, uključujući sve komponente i njihova poravnanja
    • Naša rešenja omogućavaju jasno razumevanje deformacija modula baterije nakon cikličnih testova
  • Kontrolna tačka 4: kontrola kritičnih funkcija

    Kontrolna tačka 4: kontrola kritičnih funkcija

    Analiza celokupnog ležišta baterije sa visokom tačnošću

    Izazovi

    • Završna provera bezbednosti i sertifikacija celog ležišta baterije predstavlja poseban izazov
    • Povećanje temperature može izazvati toplotnu ekspanziju, što dovodi do torzije i savijanja ležišta baterije i ozbiljnih bezbednosnih rizika

    Prednosti korišćenja ZEISS rešenja

    • Zahvaljujući velikom mernom polju, ZEISS multi senzorske koordinatne merne mašine omogućavaju korišćenje kontaktnih i optičkih senzora na jednoj mašini
    • Kombinacija softvera ZEISS CALYPSO i ZEISS PiWeb omogućava in line i at line poređenje i analizu rezultata
  • Kontrolna tačka 5: strukturna analiza

    Kontrolna tačka 5: strukturna analiza

    Analiza područja zaptivanja i lepljenja

    Izazovi

    • Ležišta baterije se najčešće izrađuju varenjem i livenjem, što povećava rizik od skrivenih i unutrašnjih strukturnih defekata
    • Za efikasnu identifikaciju neispravnih komponenti, korisnicima je neophodna mogućnost uvida u unutrašnjost materijala radi utvrđivanja dimenzija i lokacije defekata

    Prednosti korišćenja ZEISS rešenja

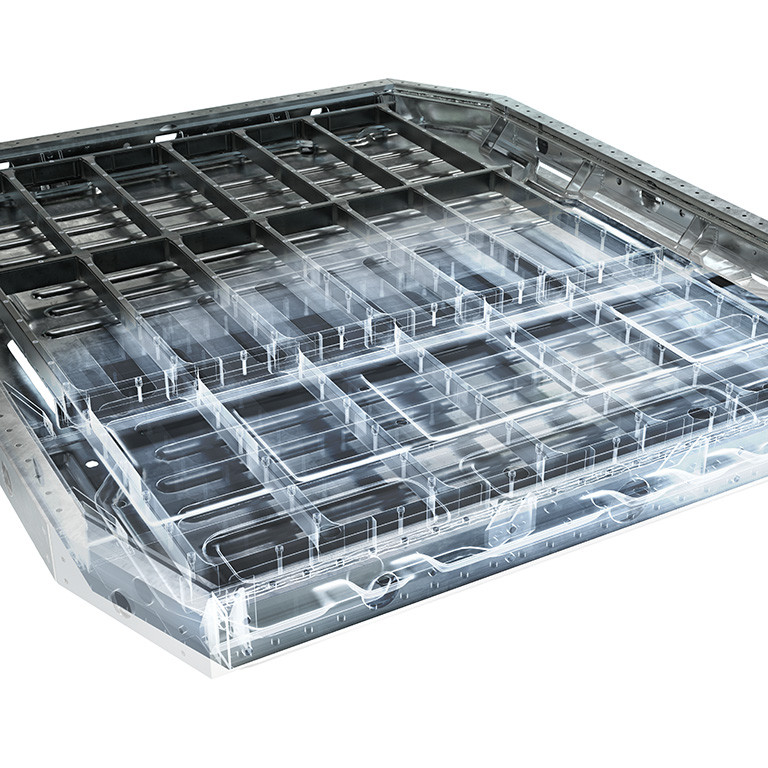

    • ZEISS 2D i 3D rendgenske tehnologije detektuju, lociraju, klasifikuju i ocenjuju unutrašnje defekte poput šupljina, pora i pukotina
    • Sistemi kao što je ZEISS METROTOM omogućavaju brzo, efikasno i izuzetno detaljno digitalizovanje složenih komponenti
    • Otkrivanje nevidljivog omogućava pouzdano prepoznavanje oštećenih ležišta baterije i osigurava stabilnost proizvodnog procesa

Prikupljanje geometrije celokupnog polja uz ZEISS

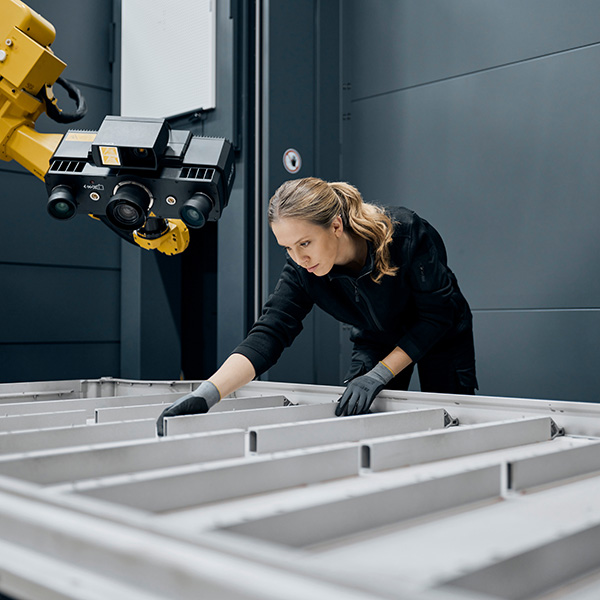

ZEISS optičke merne mašine omogućavaju potpuno merenje ležišta baterije uz visoko preciznu projekciju šara. Brzo, tačno i u visokoj rezoluciji digitalizuju deo iz više pravaca posmatranja. Senzori generišu potpuno korelaciono nezavisne i sledljive merne podatke.
Optičko merenje pomoću 3D merne mašine

Optičko merenje pomoću 3D merne mašine

Korisnici dobijaju milione 3D koordinata raspoređenih po celoj površini, koje se zatim upoređuju sa CAD modelom, kako bi se otkrila odstupanja i identifikovali defekti poput deformacija. Softver koristi CAD podatke i planove inspekcije za potpuno automatizovano kreiranje pozicija senzora i putanja robota potrebnih za prikupljanje podataka.

Digitalni duplikat za kontrolu procesa i kvaliteta

Digitalni duplikat za kontrolu procesa i kvaliteta

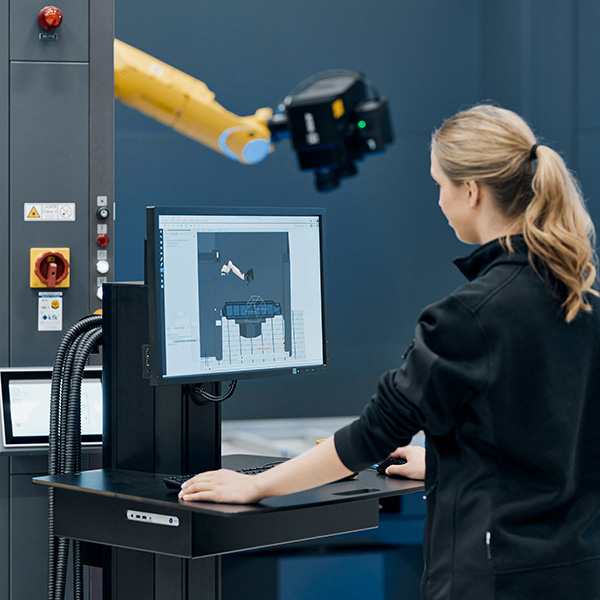

Merenjem se dobija geometrijski digitalni duplikat koji verno prikazuje stvarnu geometriju ležišta baterije. Inspekcijske karakteristike povezane sa procesom mogu se izdvojiti iz 3D oblaka tačaka i oceniti analizom trenda: Zahvaljujući merenju celokupnog polja, moguće je rano otkriti promene u proizvodnom procesu.

Odstupanja između digitalnog duplikata i CAD podataka
Odstupanja između digitalnog duplikata i CAD podataka

Odstupanja između digitalnog duplikata i CAD podataka

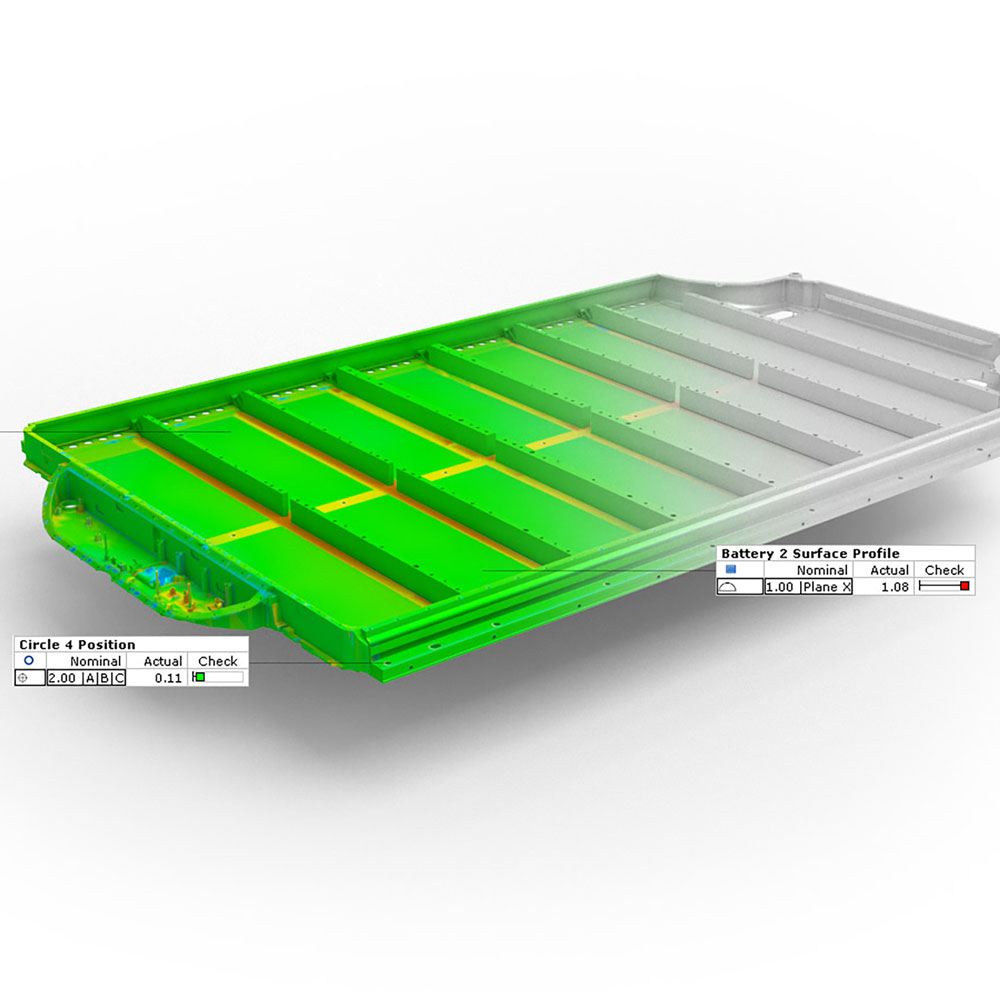

Prilikom analize problema u softveru ZEISS INSPECT, površinska odstupanja se vizualizuju bojama u 3D oblaku tačaka, čime se olakšava usklađivanje sa željenom CAD geometrijom. Korišćenjem GD&T funkcija, moguće je precizno izračunati ravnost ili profil površine zaptivnih zona ili pojedinačnih ćelija baterije, kao i jednostavno izmeriti visinu i položaj zaptivne ivice.

Digitalna montaža
Digitalna montaža

Digitalna montaža

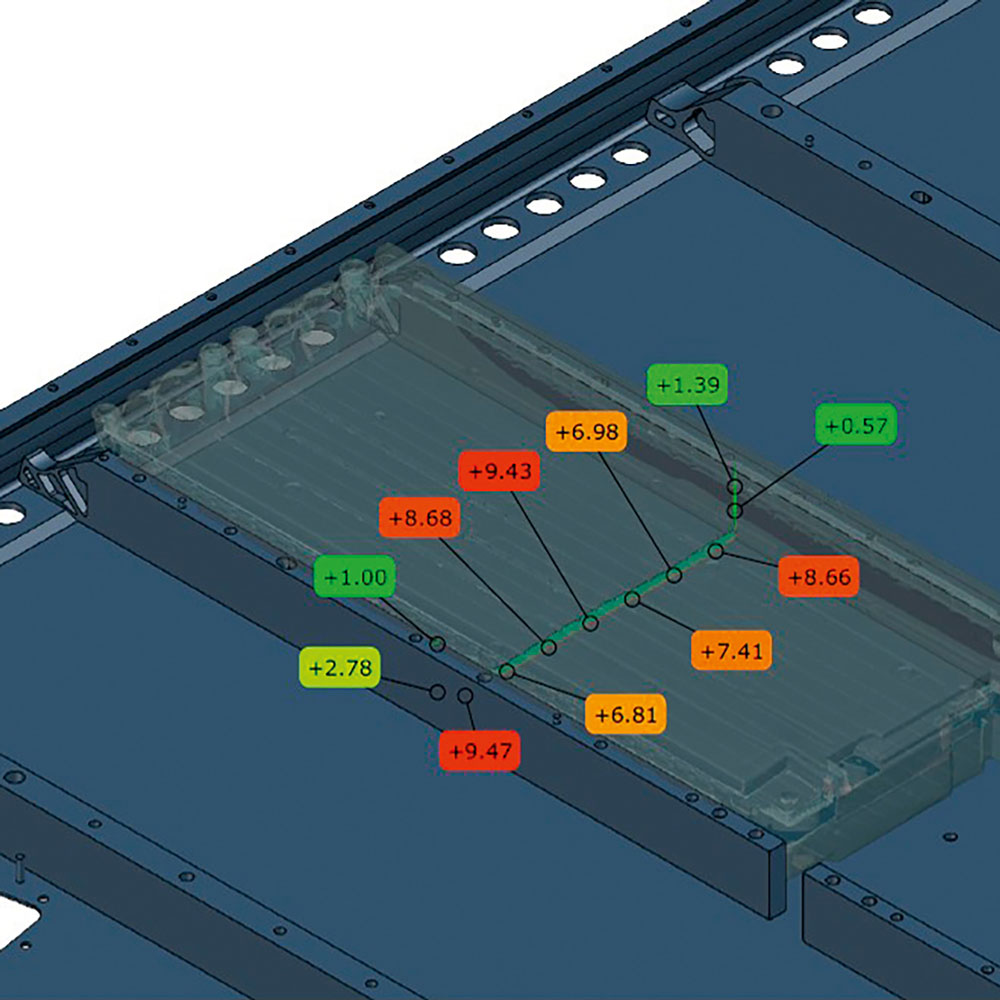

Digitalna montaža pomaže u proceni interakcije između baterijskih modula i ležišta baterije, omogućava simulaciju i optimizaciju montažnih situacija i pruža detalje o promenama veličine zazora uzrokovanim toplotnom deformacijom modula. Površinska odstupanja između modula i ležišta baterije se koriste za izračunavanje količine termoprovodne paste za svaki baterijski odeljak.
