Geometrijsko dimenzioniranje i tolerancija (GD&T)

Povećajte kvalitet i smanjite troškove

Savremene mašine za proizvodnju danas mogu postići vrlo visok stepen tačnosti. Ipak, radni delovi i dalje imaju neželjena odstupanja u nominalnim dimenzijama i geometrijama. Kako bi se smanjili gubici u kvalitetu i povećanje troškova, proizvođači i metrolozi se oslanjaju na tolerancije. Tolerancije definišu koja odstupanja od nominalne vrednosti su prihvatljiva, kao i kada se deo smatra neispravnim (“not OK“ – NOK) i time neupotrebljivim bez njegovog poboljšanja.

Prednosti GD&T

Prilikom definisanja tolerancija delova, geometrijsko dimenzionisanje i tolerancija (GD&T) igraju ključnu ulogu. GD&T opisuje vrstu i oblik dozvoljenih geometrijskih odstupanja u delu sa izuzetnom preciznošću. U poređenju sa konvencionalnim definisanjem tolerancija, specifikacija proizvoda koja koristi GD&T nudi nekoliko prednosti:

  • Pojednostavljenu proizvodnju i testiranje komponenti
  • Optimalnu uporedivost
  • Mogućnost kombinovanja tolerancija
  • Veći broj upotrebljivih tolerancija za okrugle i cilindrične elemente
  • Izbegavanje agregacije tolerancija kroz lančano dimenzionisanje
  • Pogodnost za složene delove slobodne forme
  • Testiranje komponenti uz podršku za informacije o proizvodu i proizvodnji (PMI/FTA)

GD&T prikaz

Razvijen je međunarodni jezik simbola za prikazivanje GD&T na crtežima. Ove smo informacije prikazali na jasnim posterima.

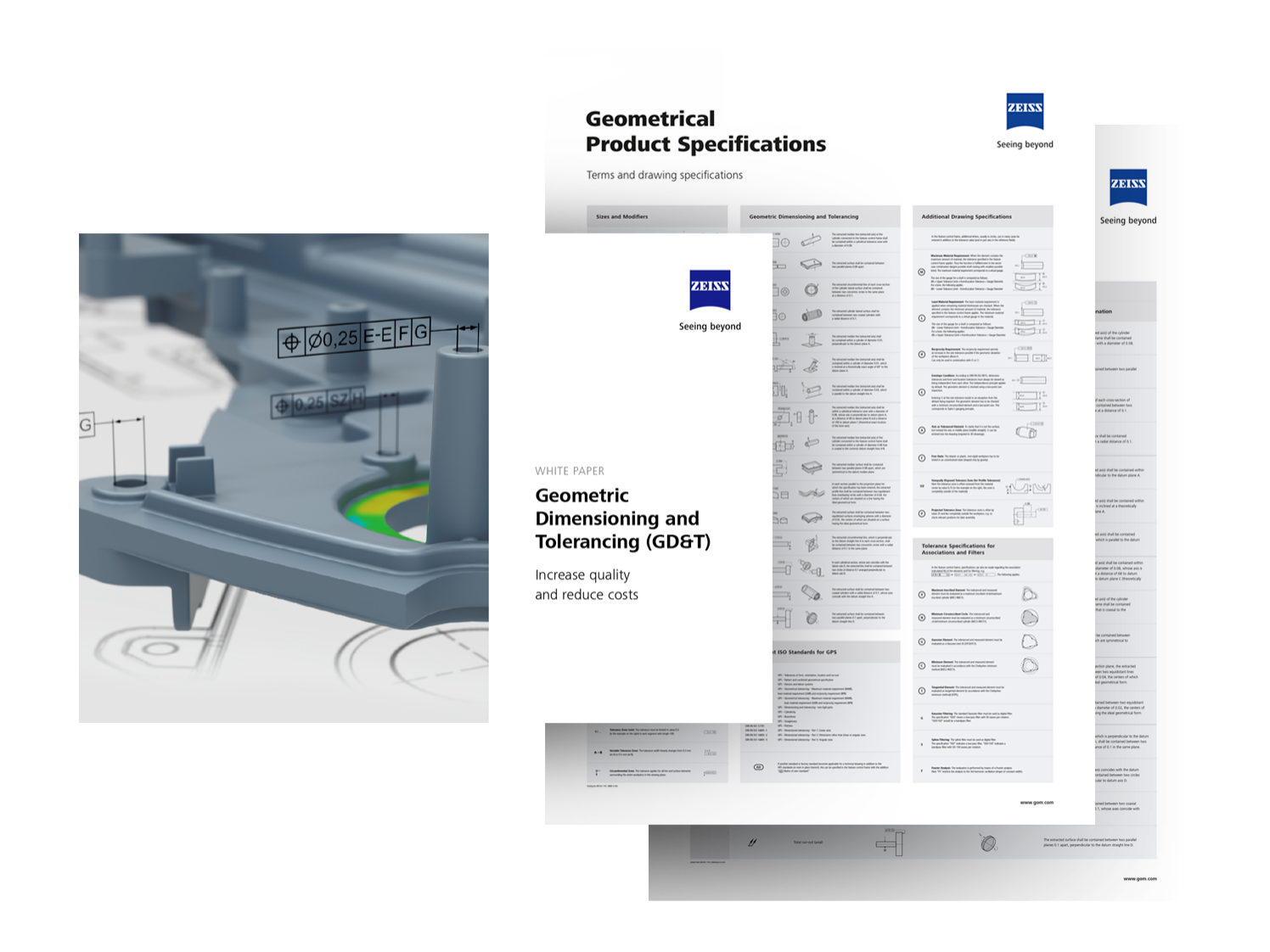

Preuzmite tehnički dokument i postere

U našem tehnički dokumentu ćete saznati više o prednostima tolerancija oblika i položaja, i dobiti sveobuhvatne informacije o njihovoj primeni, kao i praktične primere. Naši posteri pružaju jasan pregled vizuelnog prikaza tolerancija.
Tehnički dokument o geometrijskom dimenzionisanju i toleranciji (GD&T)

Obrazac se učitava...

Za više informacija o obradi podataka u kompaniji ZEISS, molimo vas da pogledate našu Politiku privatnosti.

Tumačenje GD&T

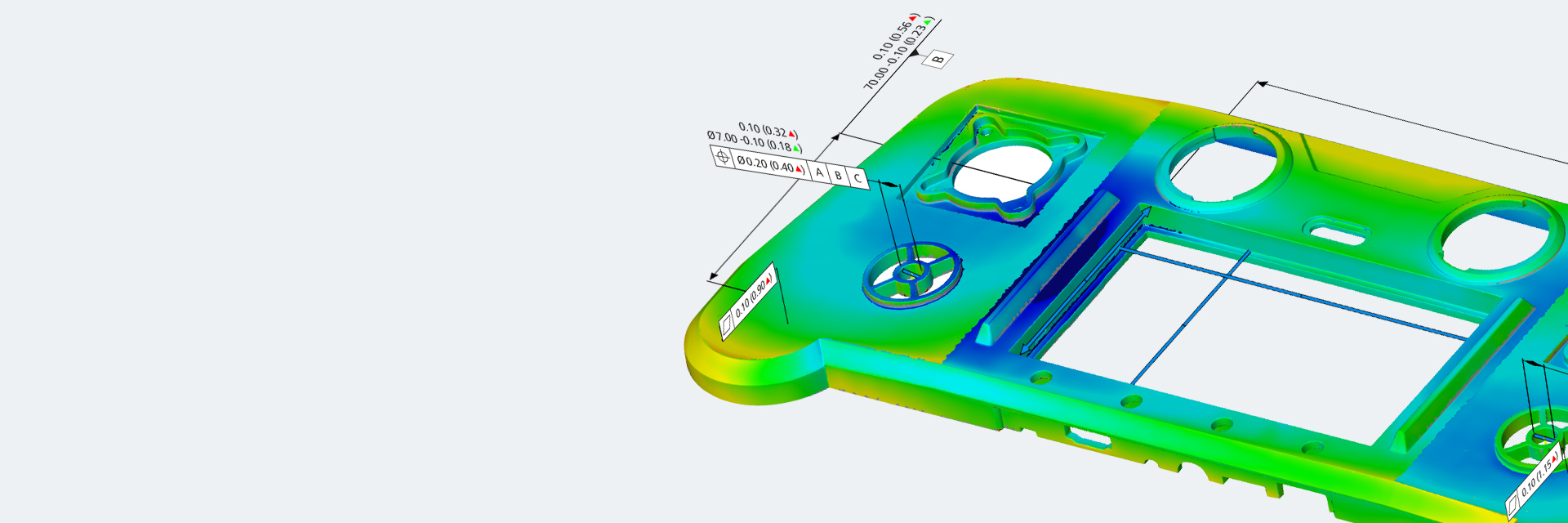

I GD&T i rezultati merenja tolerancija izražavaju se kao čiste numeričke vrednosti. Međutim, tumačenje ovih brojeva i njihovo pretvaranje u specifične korektivne akcije predstavlja izazov. GD&T se najlakše proverava pomoću softvera koji označava nominalne i stvarne vrednosti bojama, i koristi vektore za prikaz odstupanja.

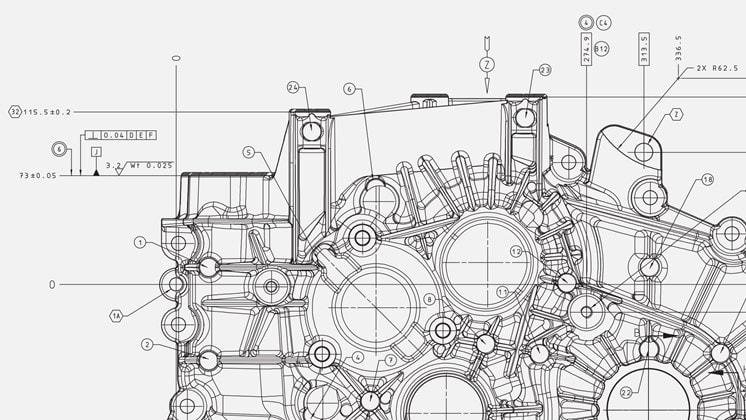

GD&T standardi

GD&T standardi

Pravila, simboli, definicije, zahtevi, podrazumevane vrednosti i preporučene metode za određivanje i tumačenje GD&T uspostavljeni su u sistemima standarda, iako samo dva uživaju globalno prihvatanje i upotrebu:

ISO GPS (geometrijska specifikacija proizvoda), uspostavljen od strane Međunarodne organizacije za standardizaciju

ASME Y14.5, uspostavljen od strane Američkog društva mehaničkih inženjera

Saznajte više o sličnostima i razlikama između ovih standarda u tehničkom dokumentu.
