ZEISS CORRELATE

ZEISS CORRELATE nudi integrisanu kontrolu kamere i funkciju snimanja za USB 3 kamere usklađene sa GenICam standardom. Uz ovu funkcionalnost, imate sve što vam je potrebno da započnete sa 2D digitalnom korelacijom slika i praćenjem tačaka u 2D formatu. 2D akvizicija slika i procena podataka, uključujući funkcionalnosti izveštavanja.

ZEISS CORRELATE uključuje razne funkcije za poravnanje merenih podataka. Uključujući: poravnanje na osnovu 3-2-1 transformacije, poravnanje na osnovu elemenata geometrije ili 3D koordinata, poravnanje u lokalnom koordinatnom sistemu, poravnanje koristeći referentne tačke i razne procedure najboljeg uklapanja, kao što su globalno najbolje uklapanje i lokalno najbolje uklapanje. Dodatno, korišćenjem funkcije „Transform By Component“, može se izvršiti kompenzacija kretanja krutog tela. Korišćenjem kompenzacije kretanja krutog tela, ispituje se relativno pomeranje referentne komponente u odnosu na drugu komponentu. Referentna komponenta služi kao fiksna referenca u 3D prostoru.

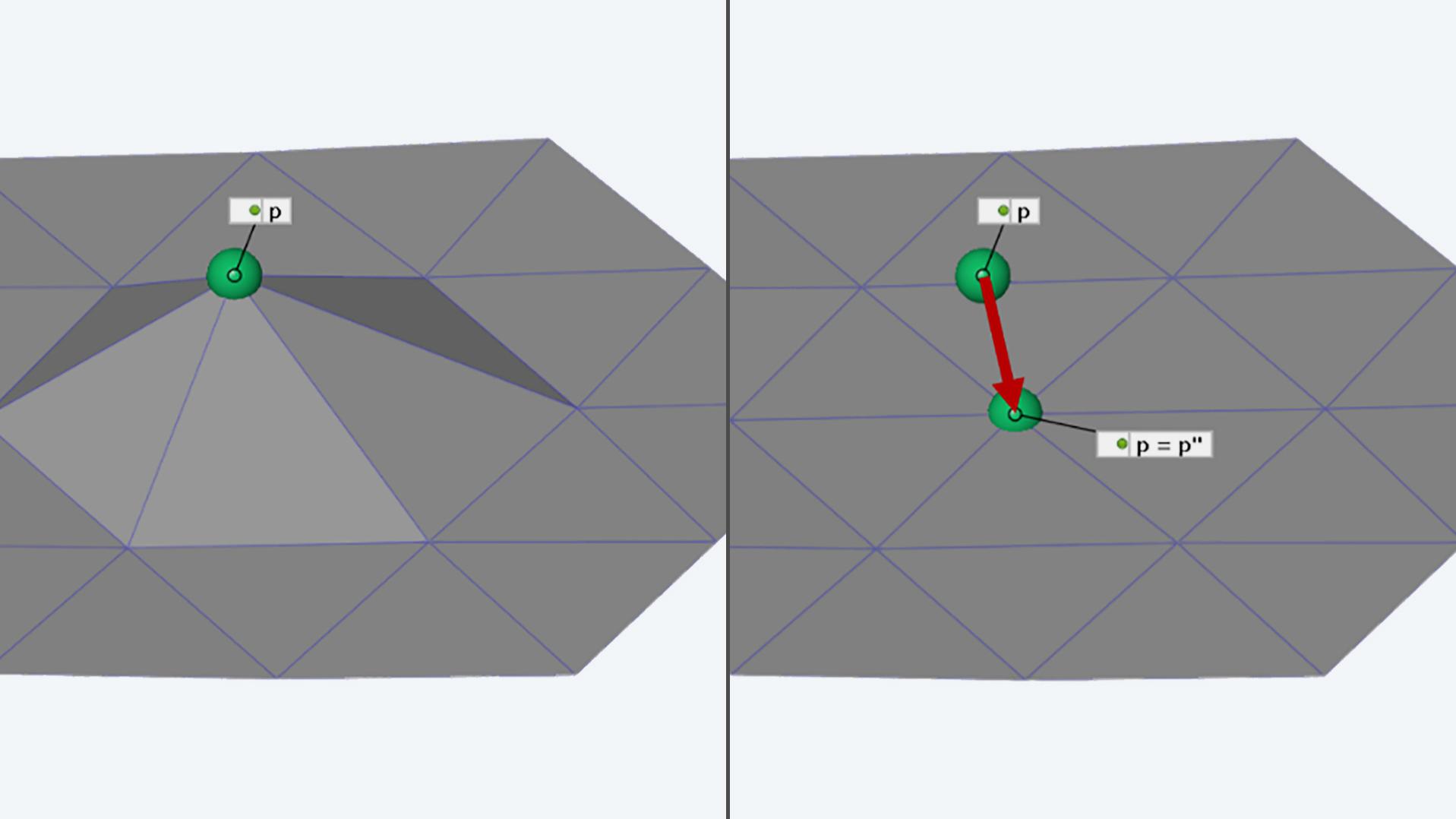

Uz inteligentni algoritam za prepoznavanje i otklanjanje mernih odstupanja u ARGUS 3D koordinatnim mrežama, neželjene tačke i prorezi u 3D podacima ostaju prošlost.
ZEISS CORRELATE automatski detektuje i koriguje merna odstupanja, omogućavajući precizniju i bržu analizu i izveštavanje u ARGUS-u.

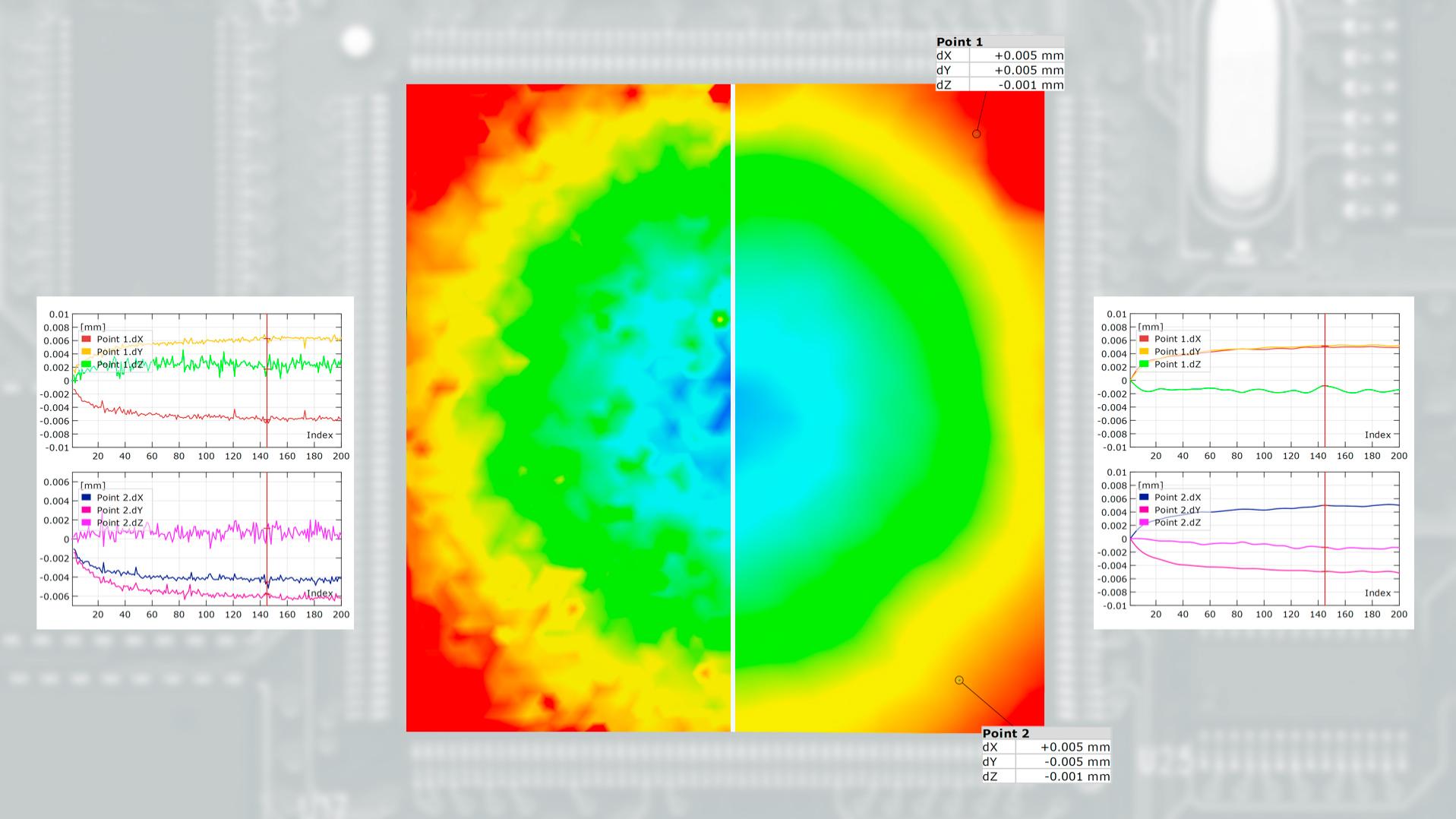

Ova funkcija pruža mogućnost filtriranja koordinata u ARAMIS projektu kroz vremenski tok (dostupno za površine, fasetne tačke i tačkaste komponente). Na taj način možete da postignete još veću tačnost u merenju deformacija i pomeranja i da značajno smanjite efekat smetnji poput turbulentnog protoka vazduha izazvanog konvekcijom ili Moiré efektima.

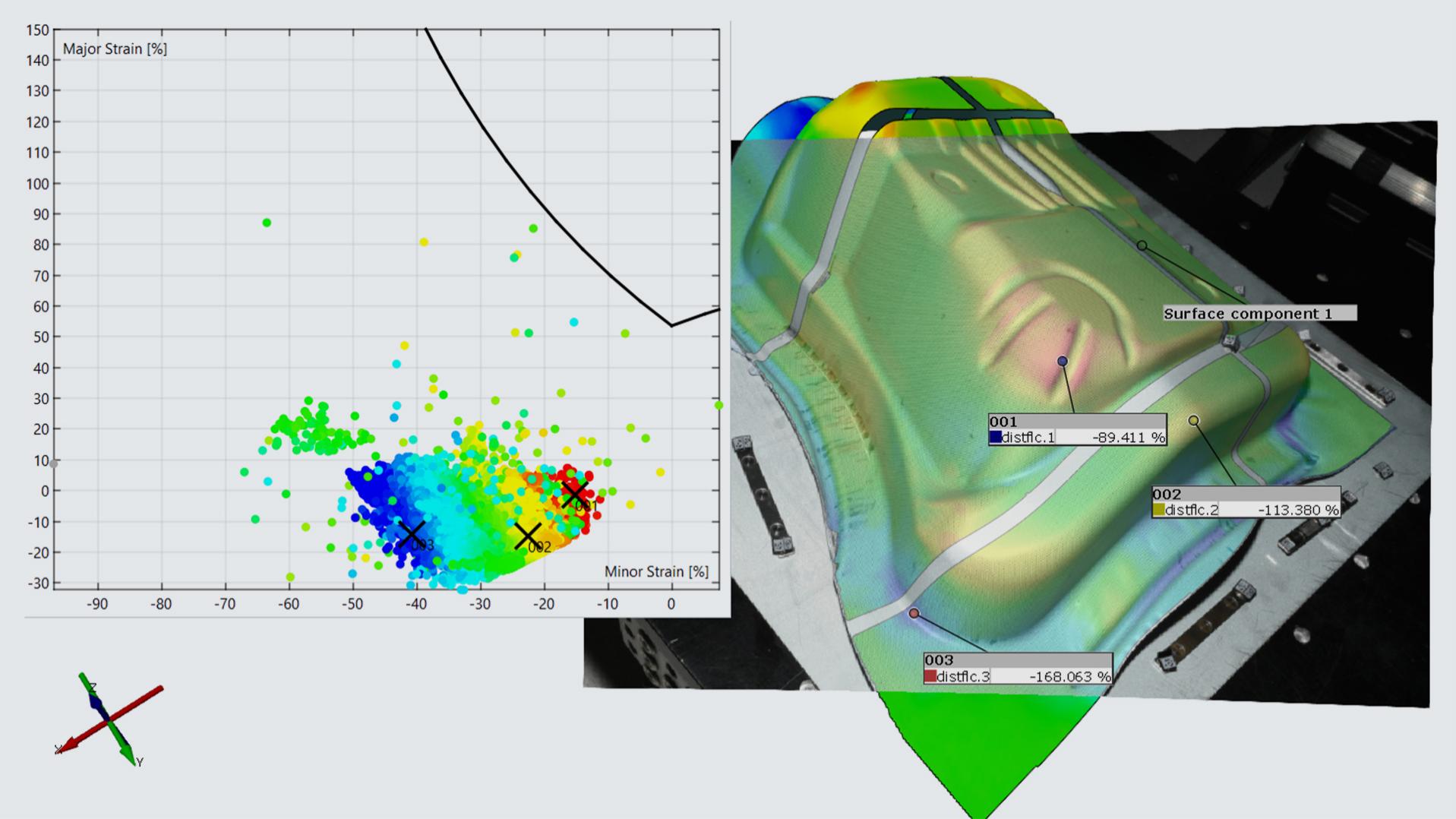

Analiza oblikovanja se koristi za kontrolu procesa oblikovanja lima. U analizi oblikovanja, kriva granice oblikovanja dobijena iz Nakajima serije testova se kombinuje sa merenjem stanja oblikovanja limenih delova pomoću ARGUS sistema. Birač podataka omogućava brzu analizu stanja oblikovanja.

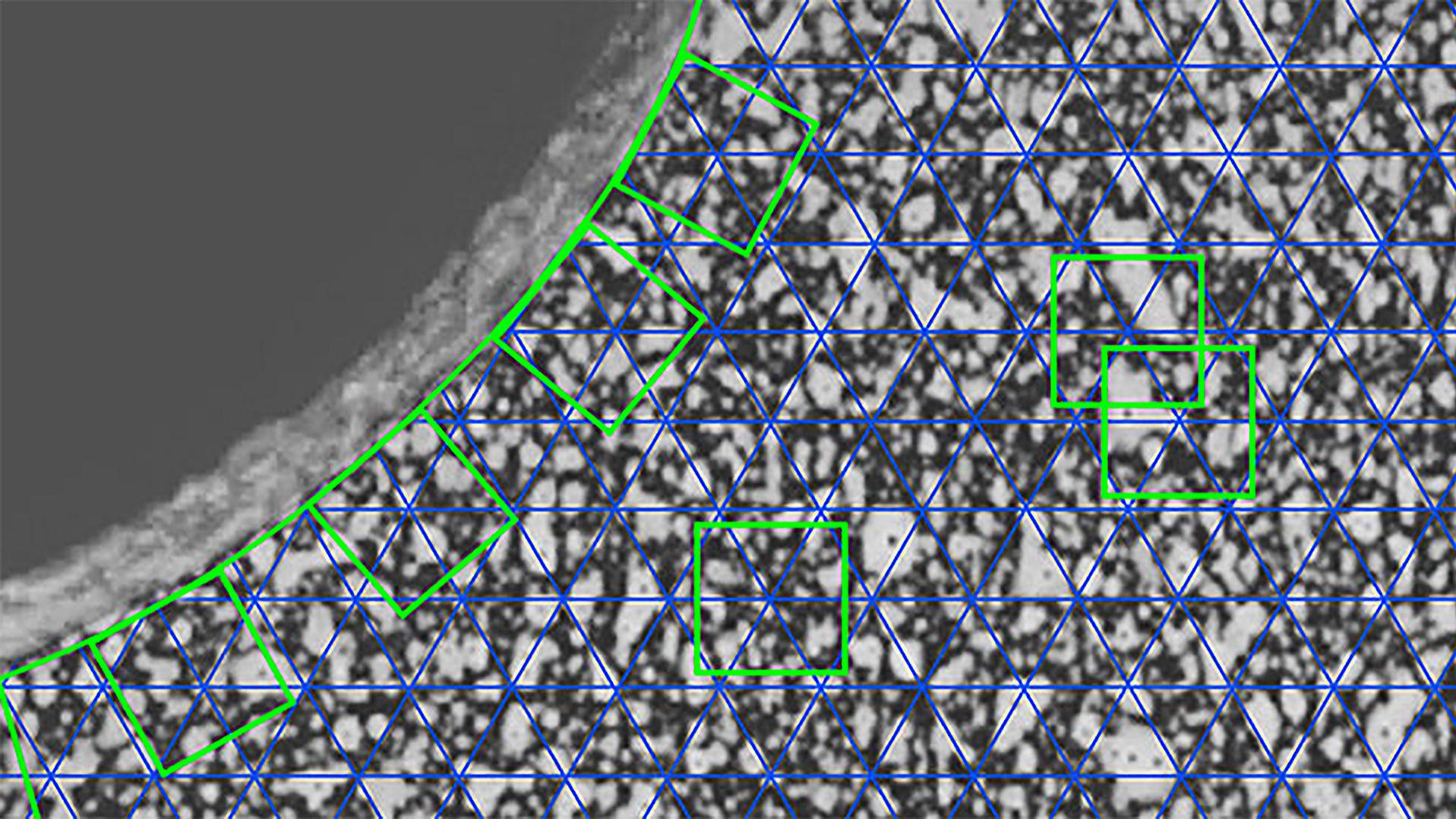

Digitalna korelacija slika (DIC) je optička, ne kontaktna metoda za merenje 3D koordinata radi procene kretanja i deformacija u 3D prostoru, kao i za određivanje površinskih deformacija. Stohastički kontrastni obrasci se koriste za merenje 3D koordinata sa tačnošću manjom od veličine jednog piksela.

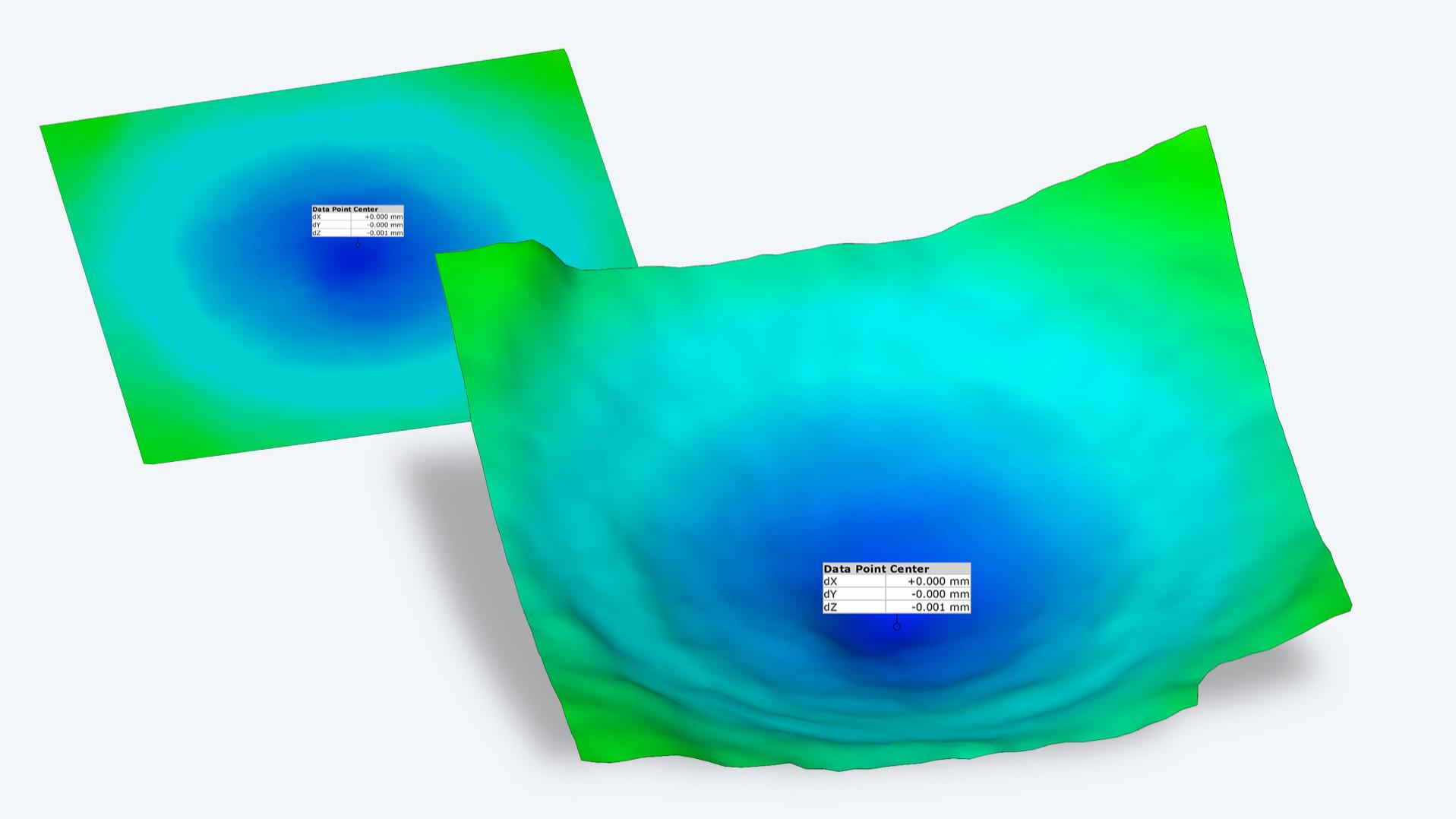

ZEISS CORRELATE omogućava preuveličani 3D prikaz deformacija kao što su izbočine, udubljenja, ispupčenja i otvori, čime se olakšava njihova plastična vizualizacija i analiza. Skalarne vrednosti se mogu transformisati u mapu visina, što omogućava lakšu kvalitativnu analizu 3D mernih vrednosti.

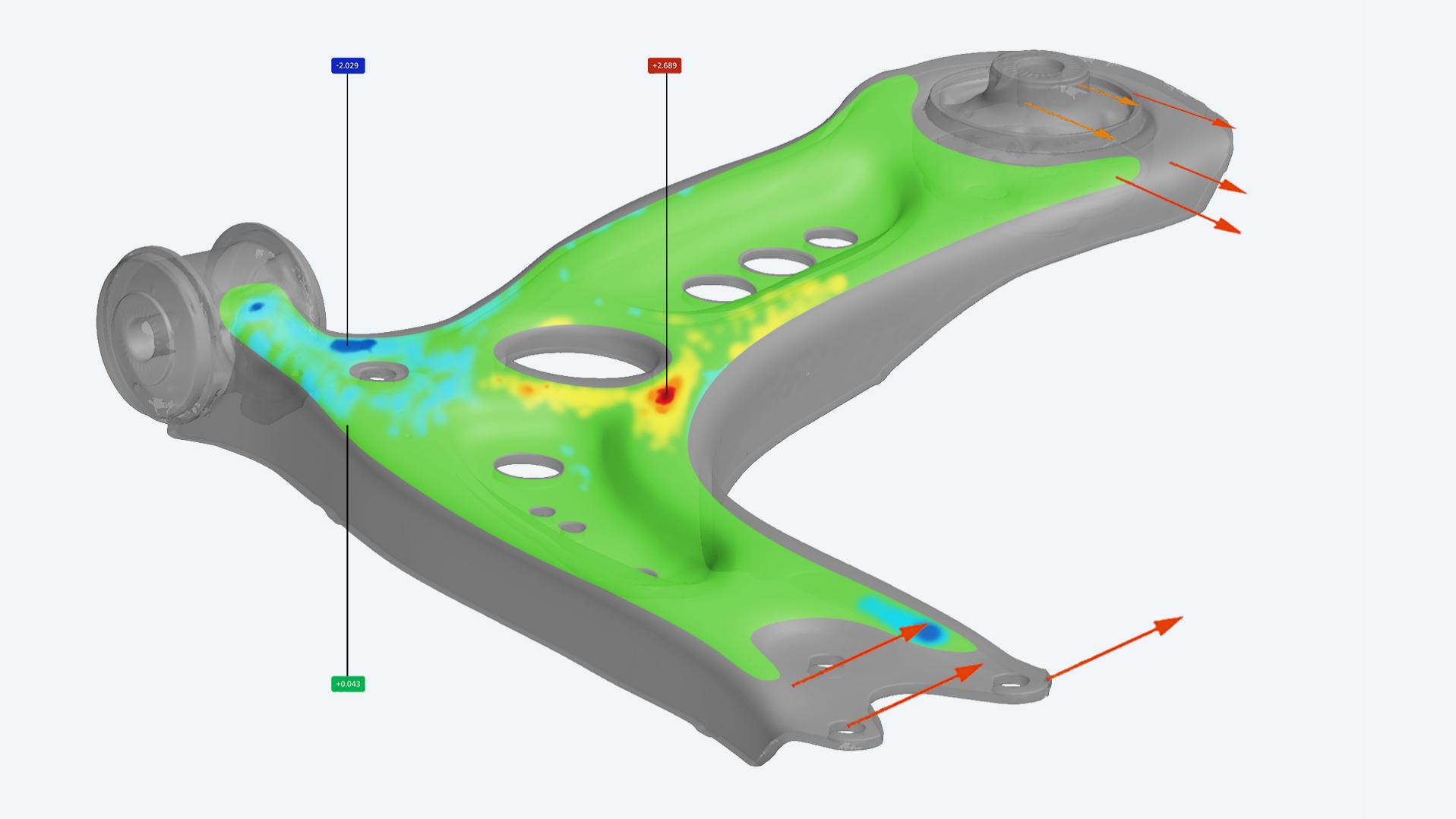

Softver nudi mogućnost procene mernih rezultata celokupnog polja i pojedinačnih tačaka. Na uzorak se nanosi stohastički kontrastni uzorak kako bi se dobili rezultati merenja cele površine, poput raspodele deformacija. Za tačkasta merenja koriste se markeri referentnih tačaka. Softver automatski prepoznaje markere referentnih tačaka na uzorku i prikazuje izmerene 3D koordinate. Unutar jednog mernog zadatka, moguće je kombinovati analizu kompletne površine sa merenjem specifičnih tačaka. Za obe metode, softver pruža podatke kao što su naprezanje, 3D deformacije i 3D pomeranja.

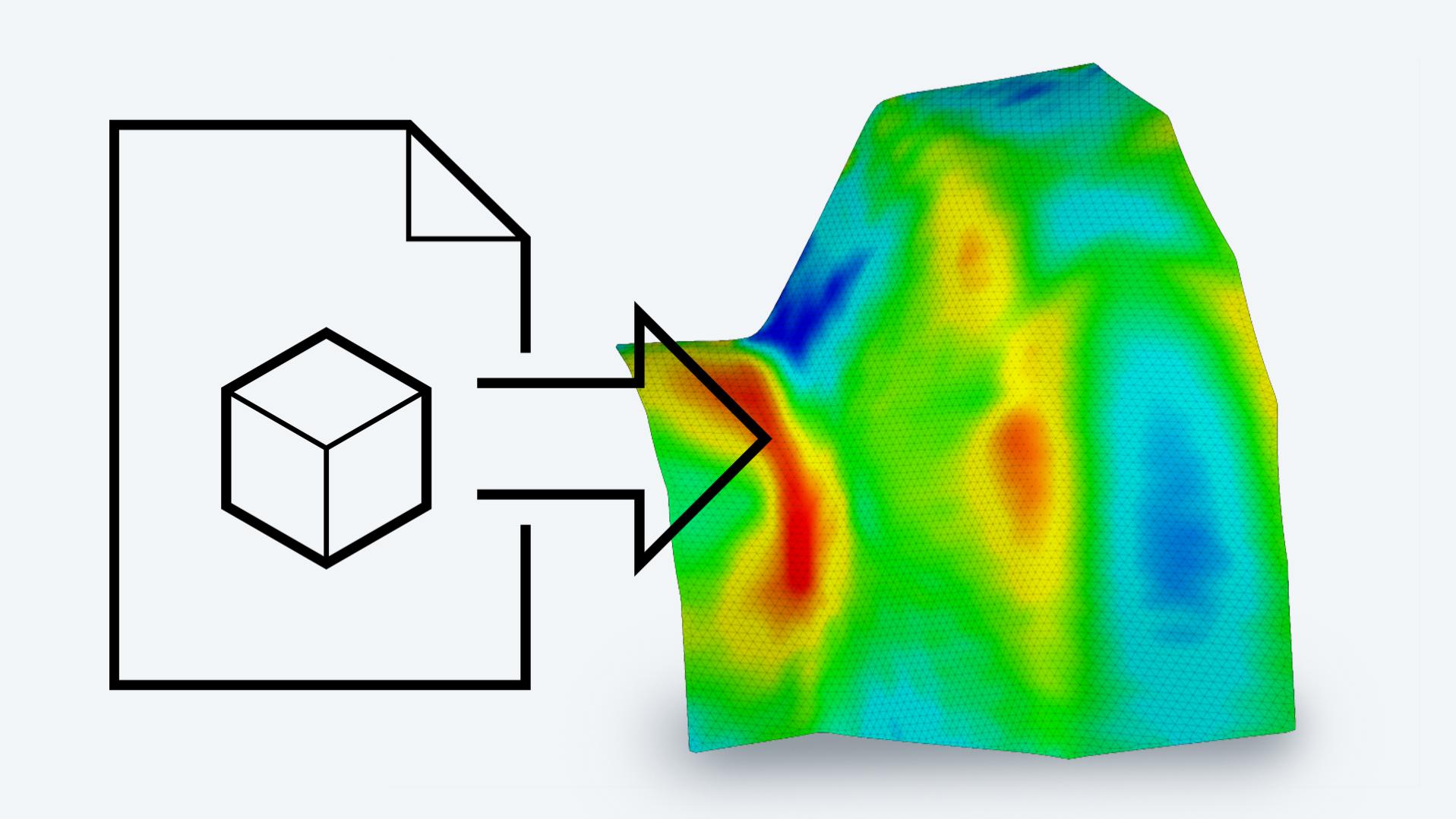

ZEISS CORRELATE poseduje brojne interfejse za uvoz uobičajenih formata datoteka, kao što su ASCII, STL, PSL, PL i CT podaci. Uvozom ASCII datoteka moguće je, na primer, učitati koordinate za kreiranje 3D oblaka tačaka ili sinhronizovati vrednosti sile sa fazama projekta mašine za ispitivanje.

Tokom aktivnog 2D merenja sa ZEISS CORRELATE softverom, unapred definisane vrednosti rezultata, kao što su vrednosti deformacija, mogu se izračunati i prikazati u realnom vremenu. Ovo omogućava praćenje napretka merenja i pruža neposrednu povratnu informaciju korisniku.

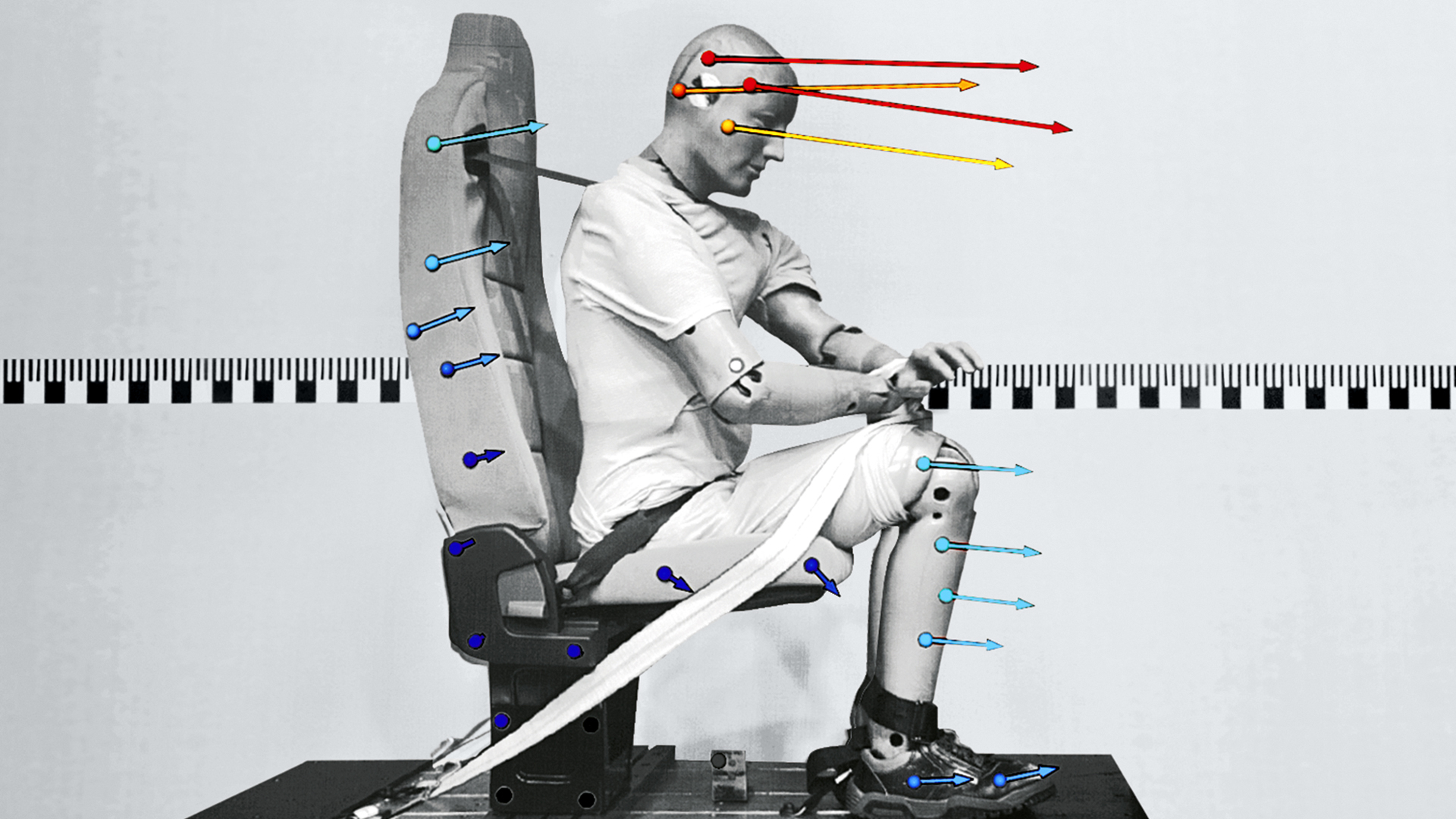

Za praćenje 3D koordinata tokom dinamičkih ili (kvazi-)statičkih testova, na mereni objekat postavljaju se ultra-laki merni ciljevi. Fotogrametrijske metode omogućavaju merenje 3D koordinata svakog cilja za merenje sa tačnošću ispod veličine jednog piksela. U merenju se metoda praćenja tačaka može kombinovati sa metodom digitalne korelacije slika. Grupisanjem više mernih ciljeva nastaju karakteristične konstelacije koje softver prati tokom vremena. Na kraju obrade slike, koordinate, pomeranja, brzine i ubrzanja svakog od mernih ciljeva postaju dostupni za analizu.

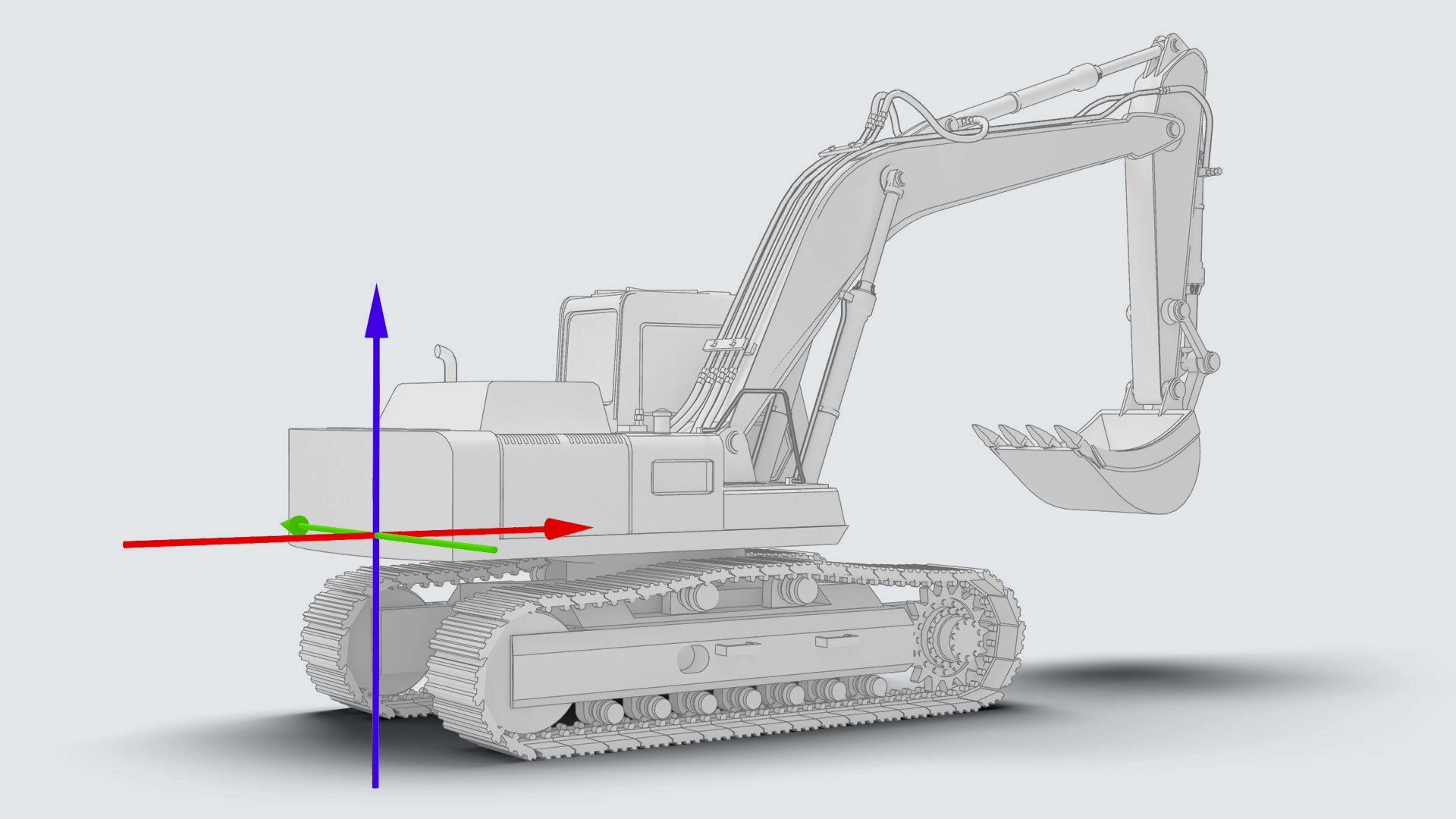

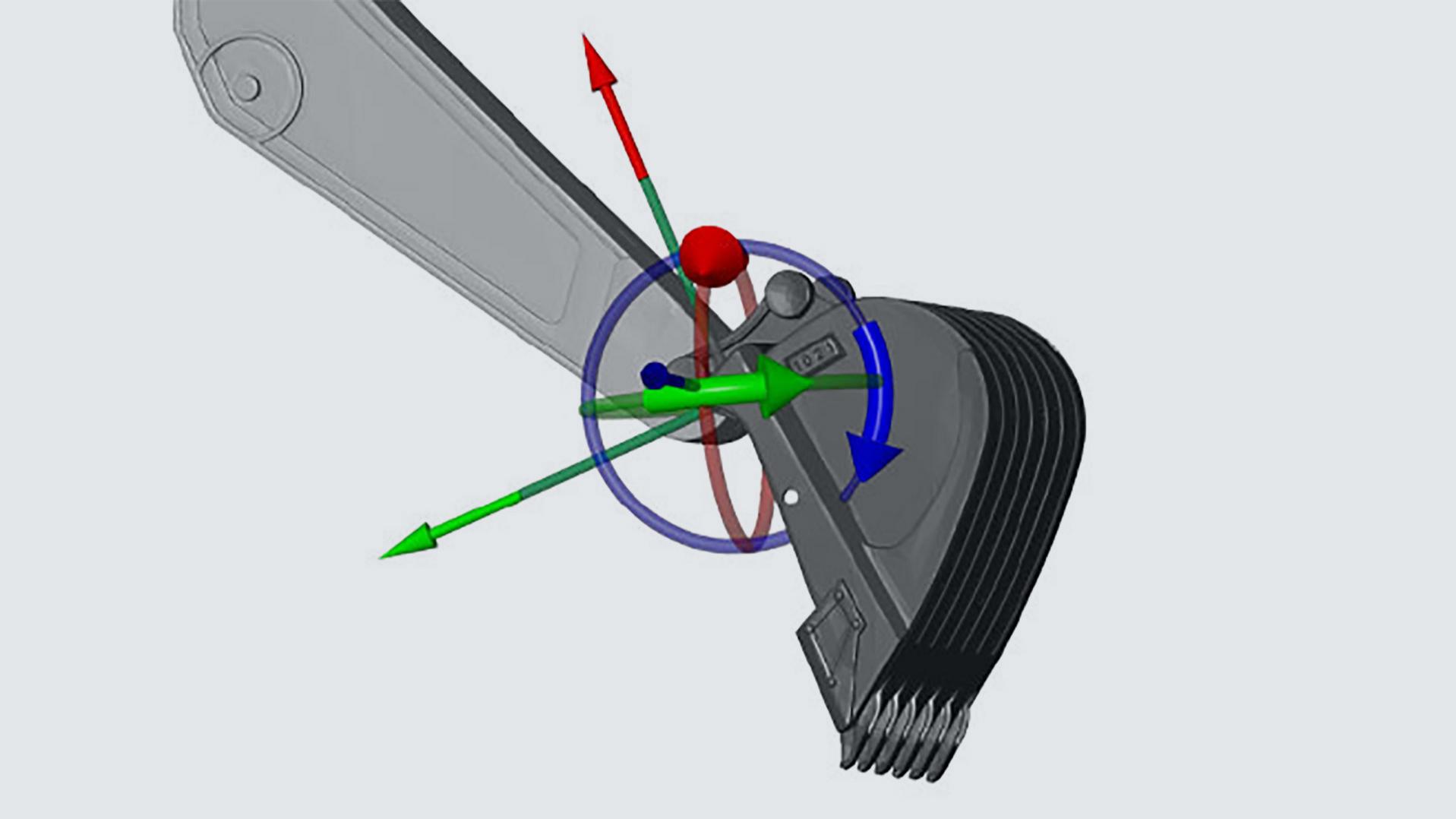

U ZEISS CORRELATE softveru mogu se definisati lokalni koordinatni sistemi i dodeliti grupama tačaka. Kao rezultat, lokalni koordinatni sistemi prate grupe tačaka i omogućavaju analizu u šest stepeni slobode (6DoF). 6DoF analiza se koristi za merenje translacionih i rotacionih kretanja grupa tačaka, bilo u odnosu jednih na druge, bilo kao apsolutna kretanja u prostoru.

Razmena rezultata testiranja između kolega, različitih odeljenja i klijenata za prezentacije i dalju diskusiju: ZEISS CORRELATE nudi modul za izveštavanje sa dokumentacijom spremnom za štampu i animiranim PDF izvozima. Za jasniju prezentaciju rezultata i bolje razumevanje, kompletni projektni fajlovi se mogu deliti i pregledavati kroz 3D korisnički interfejs besplatne verzije ZEISS CORRELATE softvera.

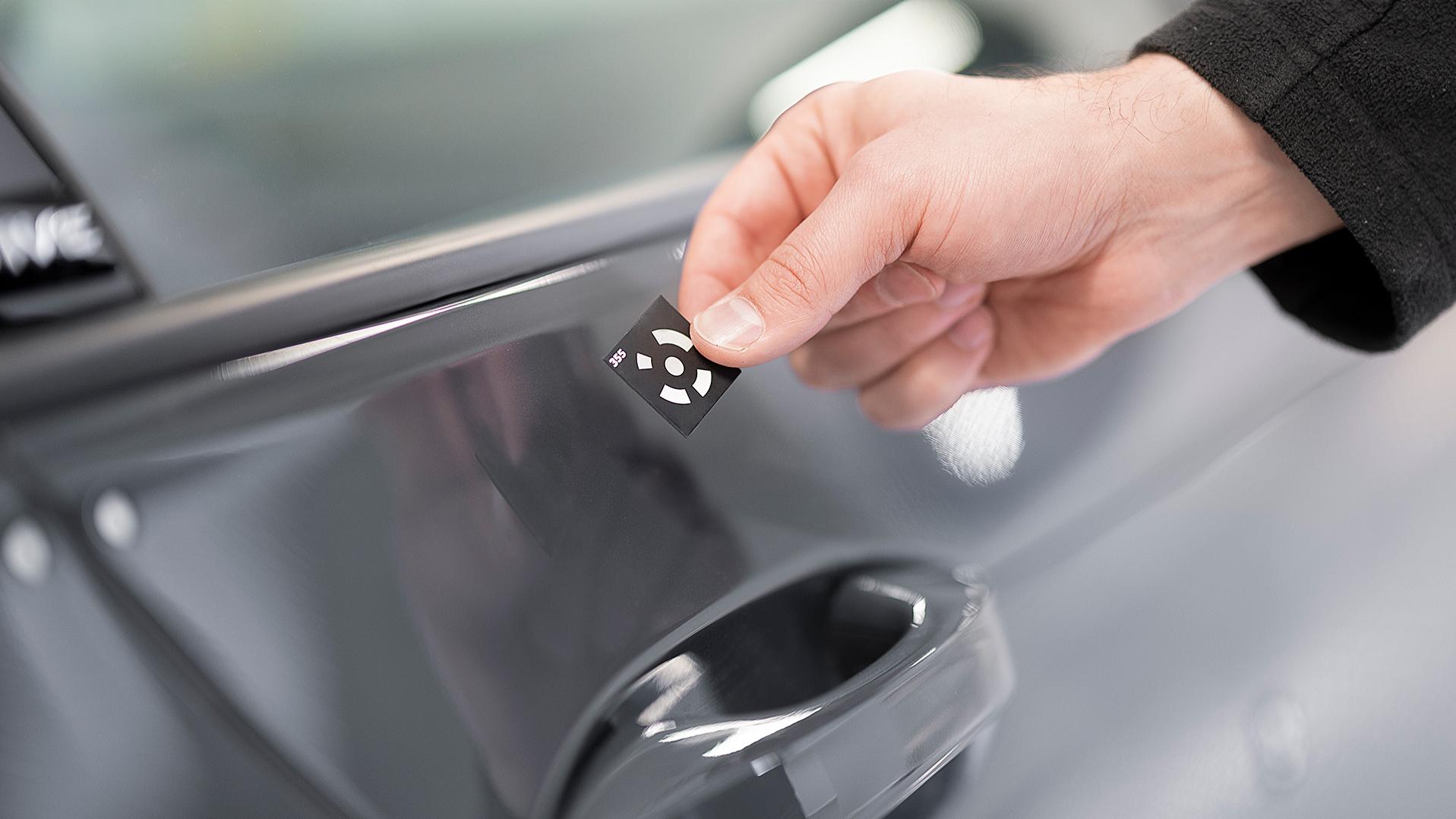

ZEISS CORRELATE omogućava praćenje pojedinačnih mernih tačaka i procenu 3D pomeranja, brzine i ubrzanja. Zahvaljujući ovoj funkciji, za beleženje 3D koordinatne merne vrednosti i analizu pomeranja, brzine i ubrzanja na datoj tački, dovoljan je samo jedan kodirani merni cilj, umesto dosadašnja tri. Na ovaj način se štedi prostor i olakšava rad u uslovima gde postavljanje mernih ciljeva nije izvodljivo. Pored toga, praćenje pojedinačnih mernih tačaka može doprineti uštedi vremena prilikom pripreme merenja.

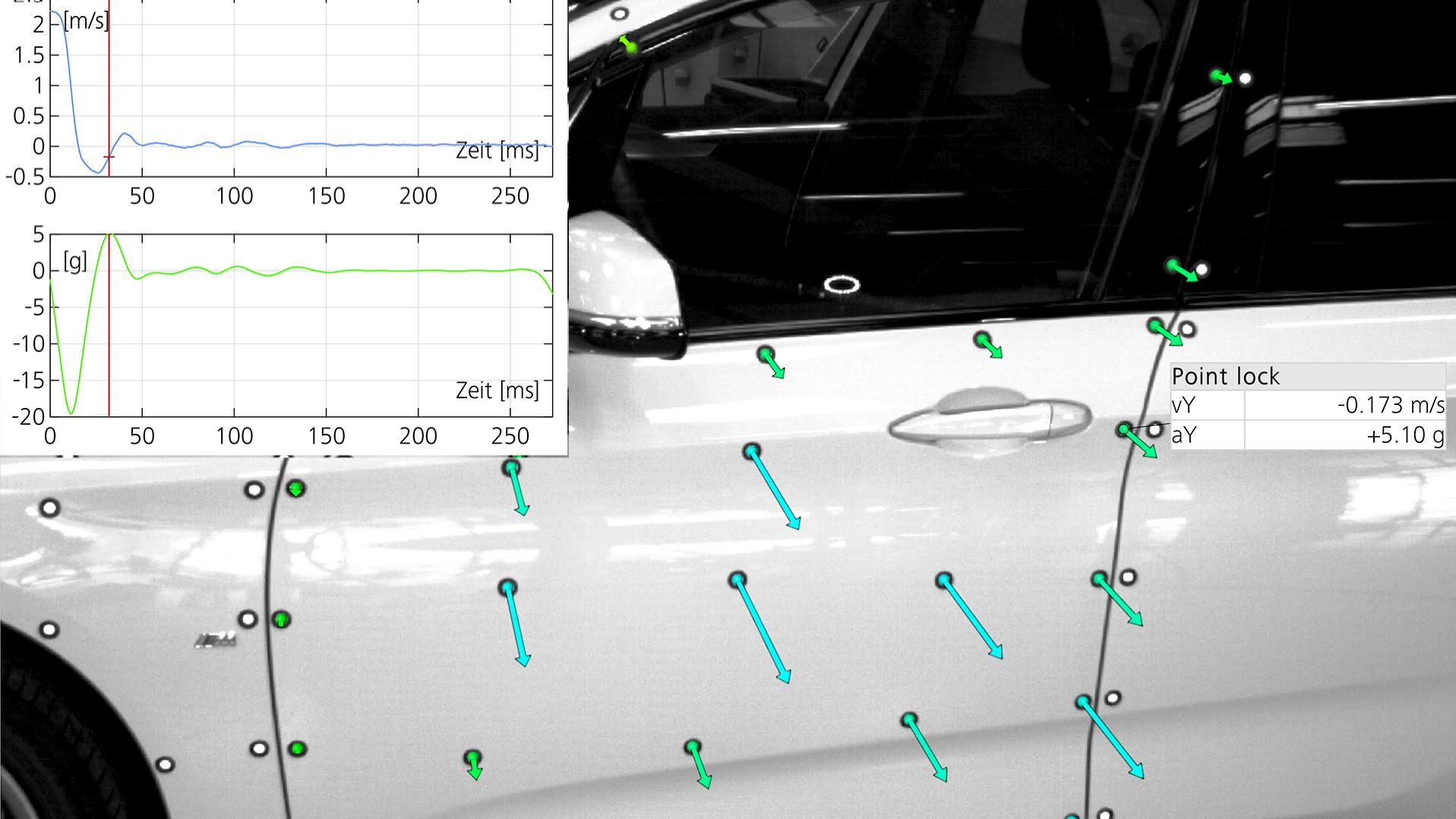

Korišćenjem analiza brzine i ubrzanja, ZEISS CORRELATE procenjuje koliko se brzo pojedinačni elementi kreću u odnosu na njihov položaj u prethodnoj i narednoj fazi. Osim opšteg ubrzanja, možete proveriti ubrzanje tangencijalno na zakrivljenu putanju. Softver takođe nudi mogućnost provere ubrzanja na kružnoj stazi u odnosu na centar kruga.

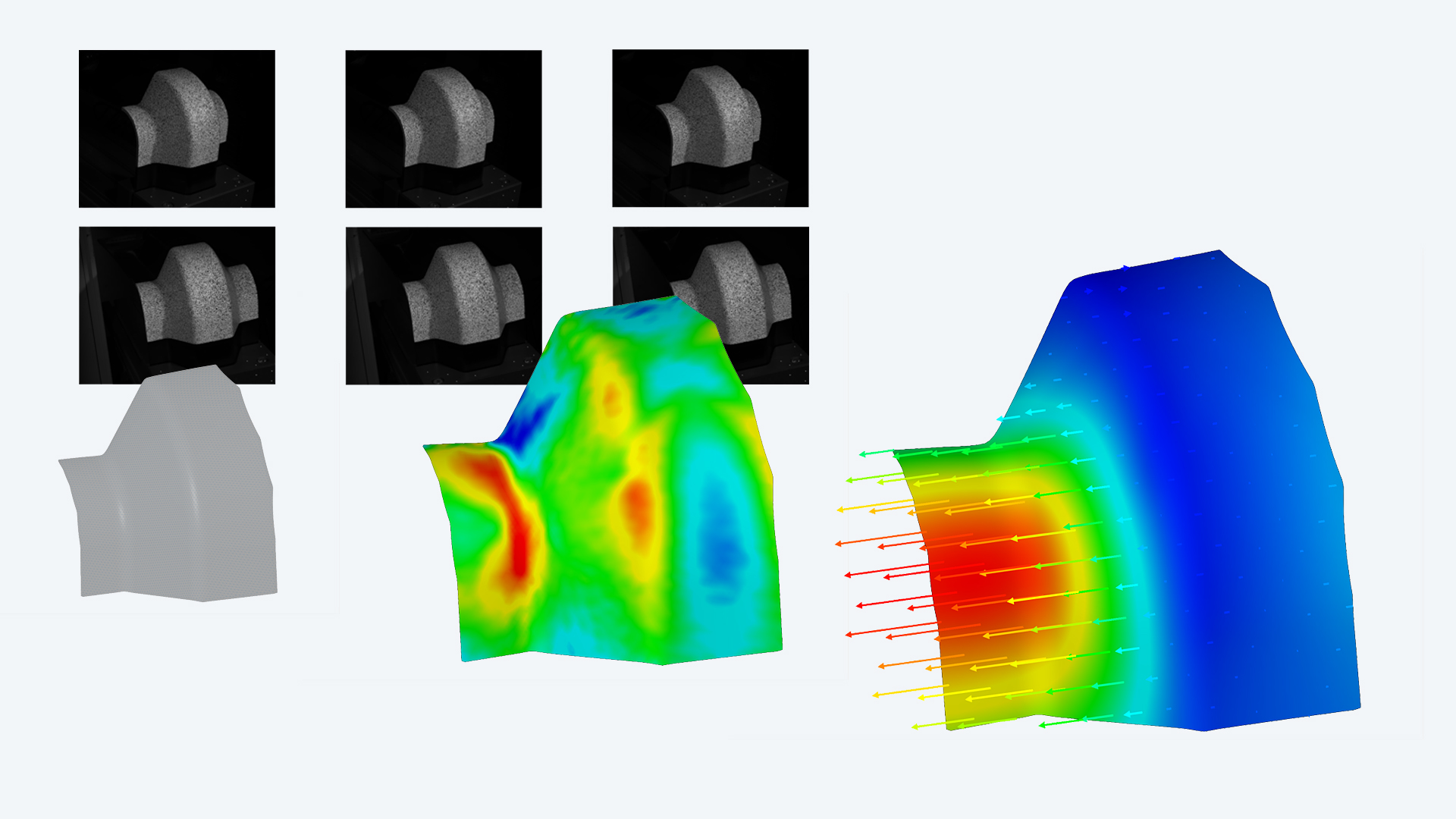

Na osnovu 3D koordinata izmerenih na celoj površini i na specifičnim tačkama, softver izračunava vrednosti naprezanja, kao što su glavno i sporedno naprezanje, kao i naprezanja u X- i Y-smeru. Grupacije tačaka, takozvane komponente se mogu definisati iz pojedinačnih mernih tačaka. Softver može da identifikuje grupacije tačaka tokom celokupnog vremenskog toka ispitivanja. To omogućava precizno izračunavanje pomeranja, brzina i ubrzanja u 3D. Takođe, grupacije tačaka se mogu koristiti za kompenzaciju kretanja krutih tela. Na taj način je moguće analizirati pokrete koristeći grupaciju tačaka kao fiksnu referencu u 3D prostoru.

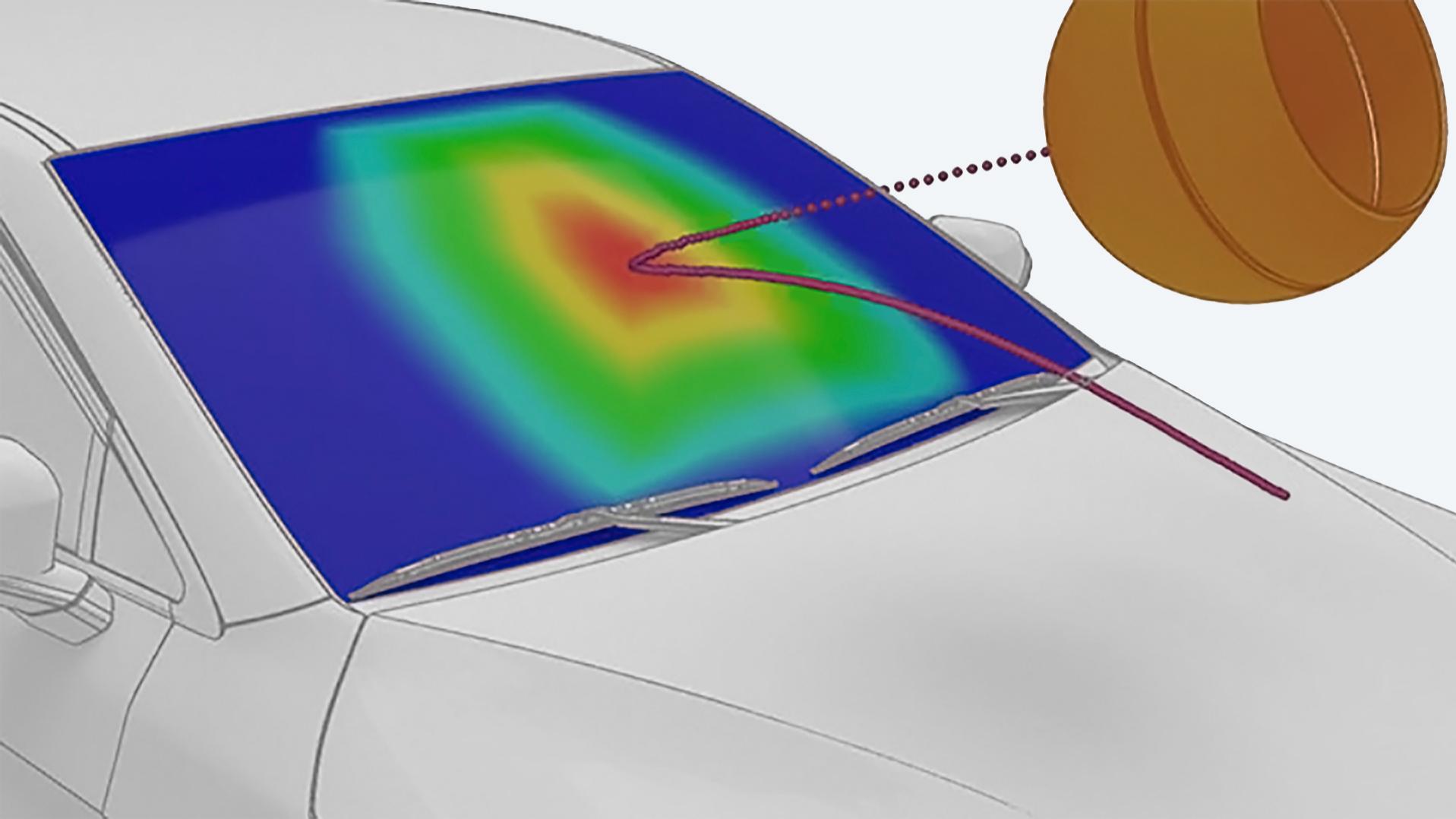

Korišćenjem funkcije putanje moguće je vizualizovati putanje pojedinačnih tačaka, grupacija tačaka, lokalnih koordinatnih sistema i konstrukcijskih elemenata. Putanja prikazuje položaj odabranih elemenata tokom celokupnog vremenskog toka merenja. Na taj način je moguće analizirati i vizualizovati krivu kretanja testnog objekta. Kriva kretanja ostaje sačuvana u softveru za naprednu analizu, gde je, na primer, moguće konstruisati geometrijske elemente poput krugova na osnovu putanje kretanja.

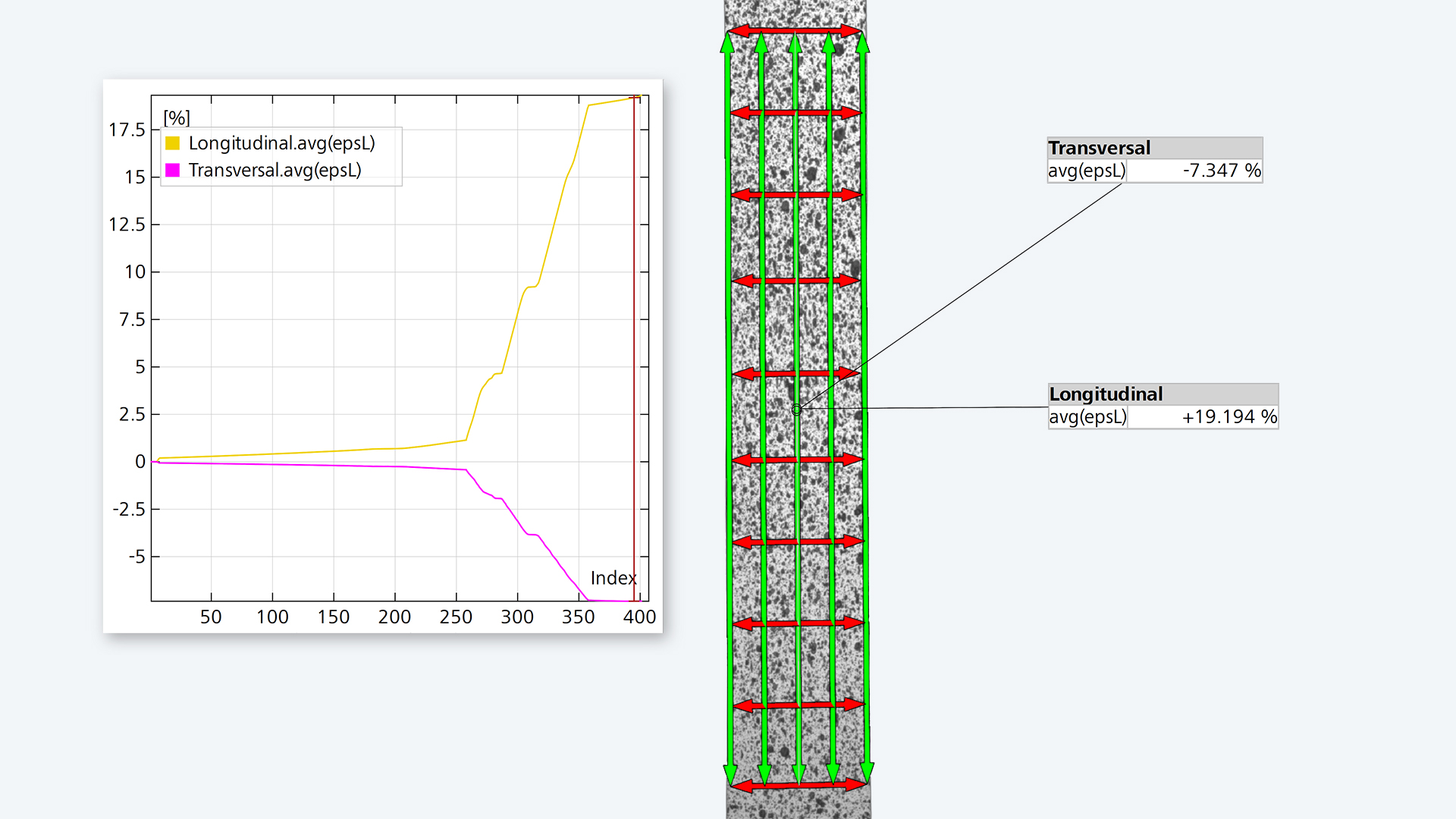

Funkcija omogućava ne kontaktno merenje promene dužine u odnosu na tačno definisanu referentnu dužinu i može se primeniti u 2D i 3D projektima. Promena dužine se može proveravati unutar projekta u dva ili više pravaca u prostoru. Pošto se koristi princip optičkog merenja bez kontakta, mehanički uticaji ne utiču na rezultate merenja. Pored toga, ZEISS CORRELATE omogućava definisanje različitih virtuelnih ekstenzometara za potrebe prikupljanja longitudinalnih i transverzalnih deformacija. Još jedna prednost je mogućnost definisanja virtuelnih ekstenzometara sa različitim početnim dužinama, što omogućava istovremeno ispitivanje lokalnih i globalnih deformacionih efekata.

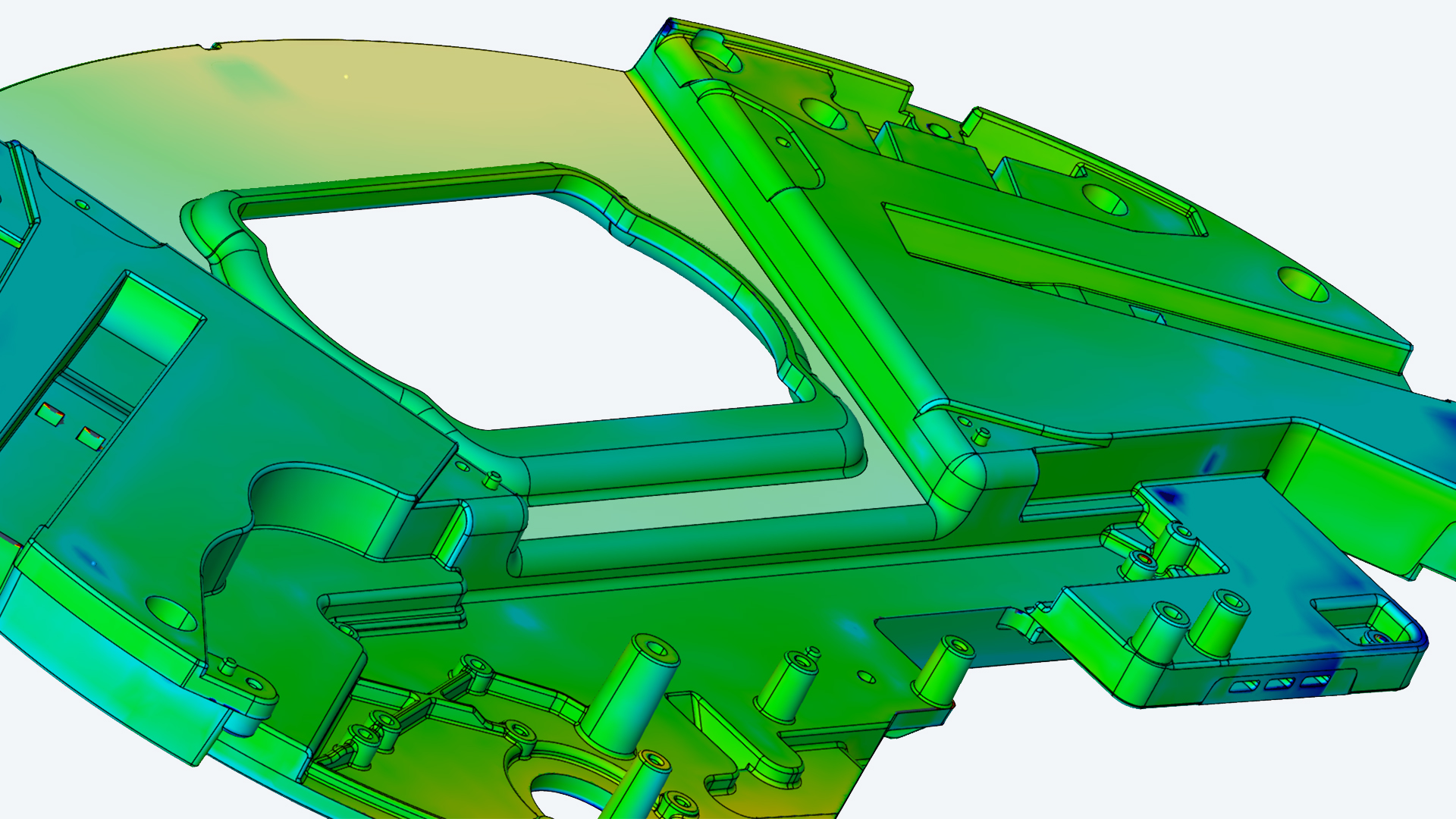

Uz Pro licencu, u ZEISS CORRELATE je moguće uvoziti neutralne formate poput IGES, JT Open i STEP, kao i nativne formate kao što su CATIA, NX, SOLIDWORKS i Pro/E. Jednostavno uvezite pojedinačne formate datoteka metodom prevlačenja & ispuštanja, a softver će ih automatski prepoznati i preneti. Nakon uvoza, dostupne su opsežne funkcije za poravnavanje 3D mernih podataka sa CAD modelima radi preciznih procena.

Pro licenca softvera ZEISS CORRELATE poseduje brojne interfejse za uvoz uobičajenih formata datoteka, kao što su ASCII, CSV, XML i UFF.

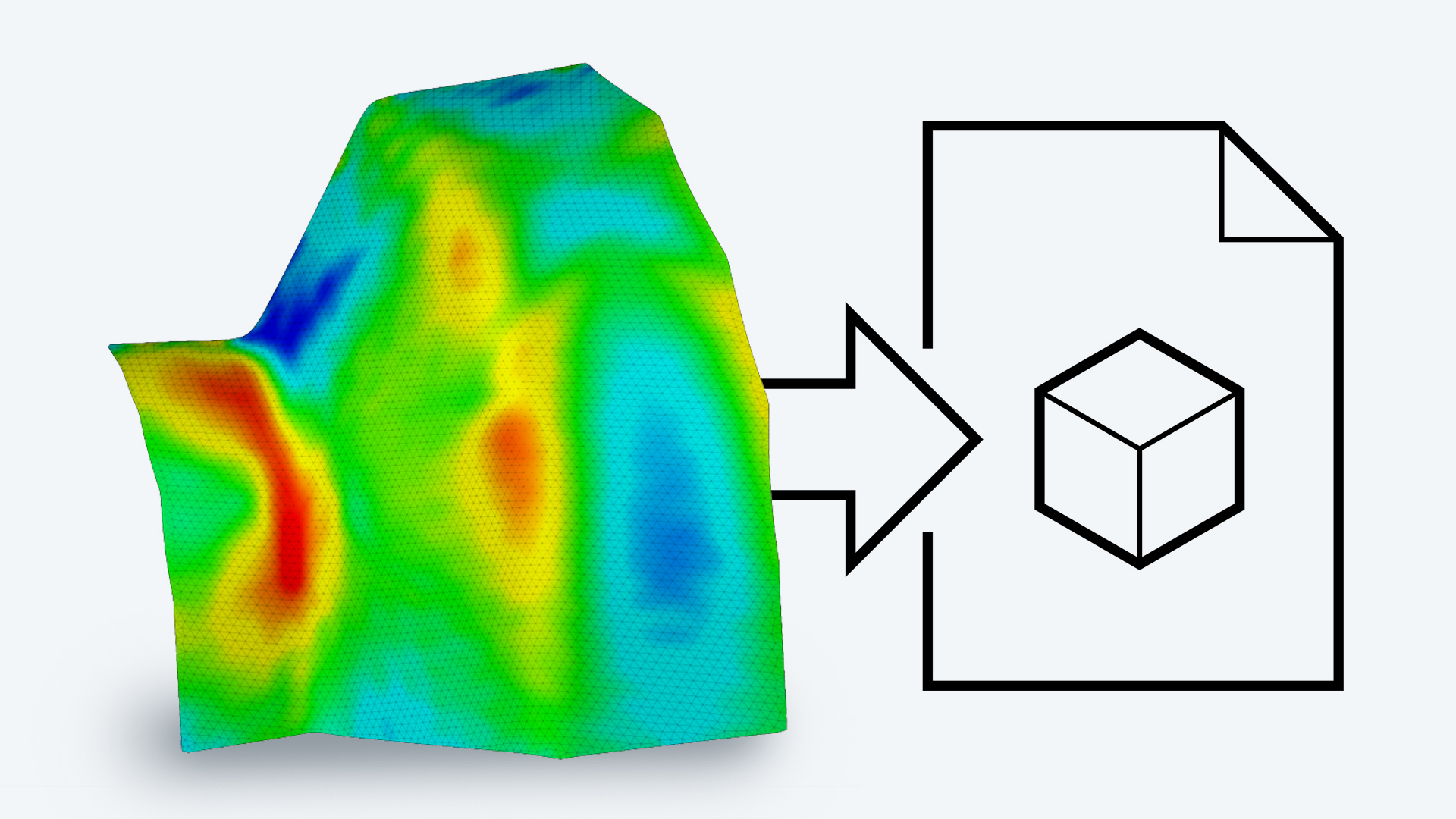

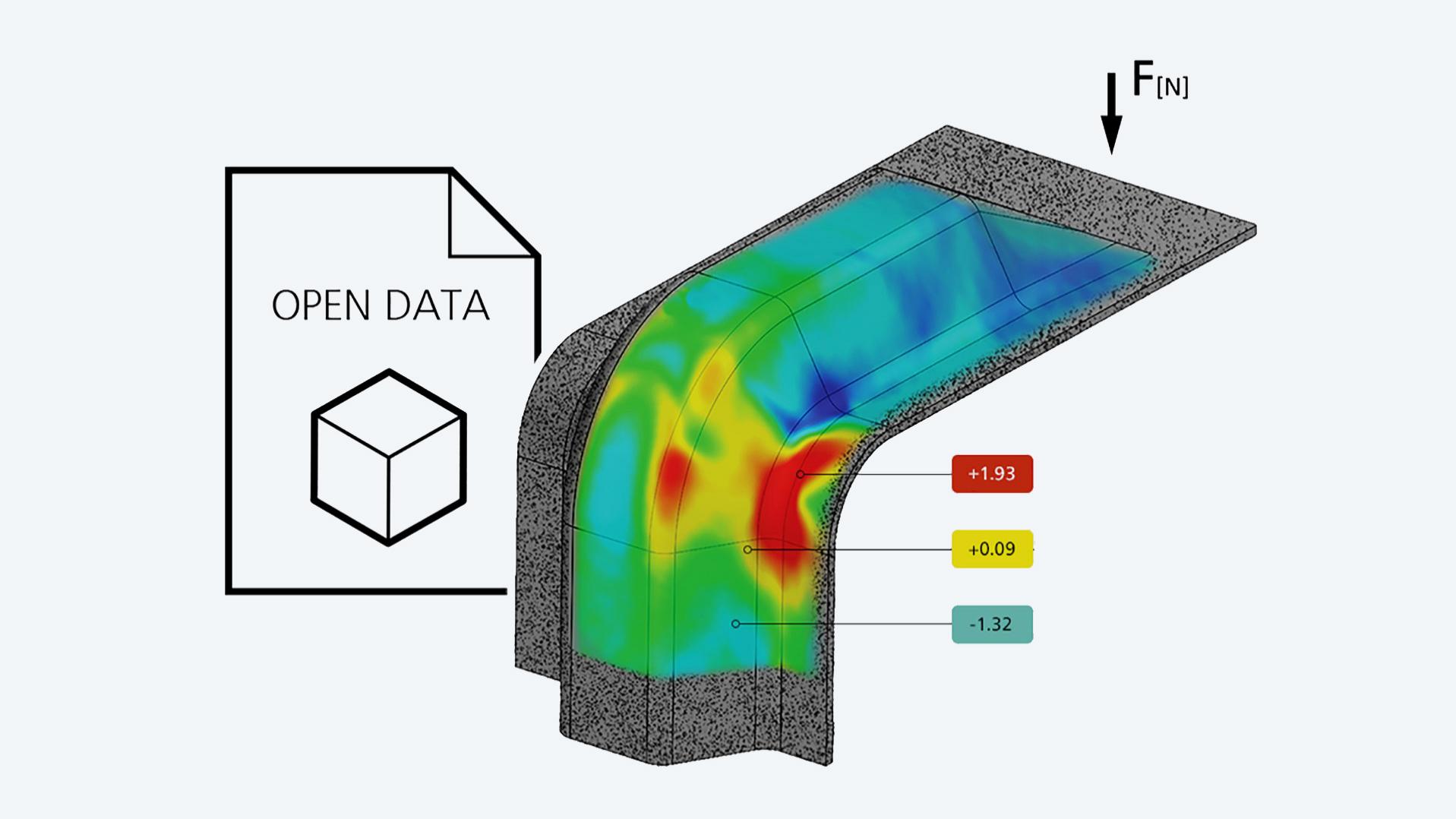

Poređenje, istovremeno vizualizovanje i razmena mernih podataka sve više dobijaju na značaju u metrološkoj praksi. Stoga ZEISS CORRELATE omogućava uvoz dodatnih skalarnih vrednosti, poput podataka o temperaturi i geometriji, direktno iz softvera za simulaciju. Merni podaci kreirani u softveru se mogu izvesti u različitim formatima i koristiti za, na primer, analizu vibracija u eksternim softverskim rešenjima.

ZEISS CORRELATE je zasnovan na parametarskom osnovnom konceptu. U osnovi, sve funkcije prate ovaj koncept. Kao rezultat, svi koraci procesa su sledljivi i izmenjivi. Kao rezultat, ZEISS CORRELATE obezbeđuje visoku pouzdanost procesa mernih rezultata i izveštaja. Ne morate uvek da kreirate novu analizu za svaki uzorak istog tipa. Zahvaljujući parametarskom konceptu, dovoljno je da učitate nove merne podatke u projekat i odmah dobijate rezultate.

Pro licenca softvera ZEISS CORRELATE omogućava brz i pojednostavljen pristup podacima za složene naučne proračune korišćenjem programskog jezika Python. Besplatno dostupne Python biblioteke se mogu lako integrisati i koristiti u ZEISS CORRELATE uz pomoć eksterne Python instalacije. Na taj način, možete jednostavno da kreirate proračune i dijagrame koji su, na primer, neophodni za analize vibracija (FFT) i testove zatezanja. Pored toga, ZEISS CORRELATE nudi i snimač komandi koji beleži sve izvršene operacije u softveru. Na taj način, možete ponavljati snimak više puta. Uređivanjem snimljene skripte, možete je prilagoditi i drugim zadacima ili je učiniti univerzalnim.

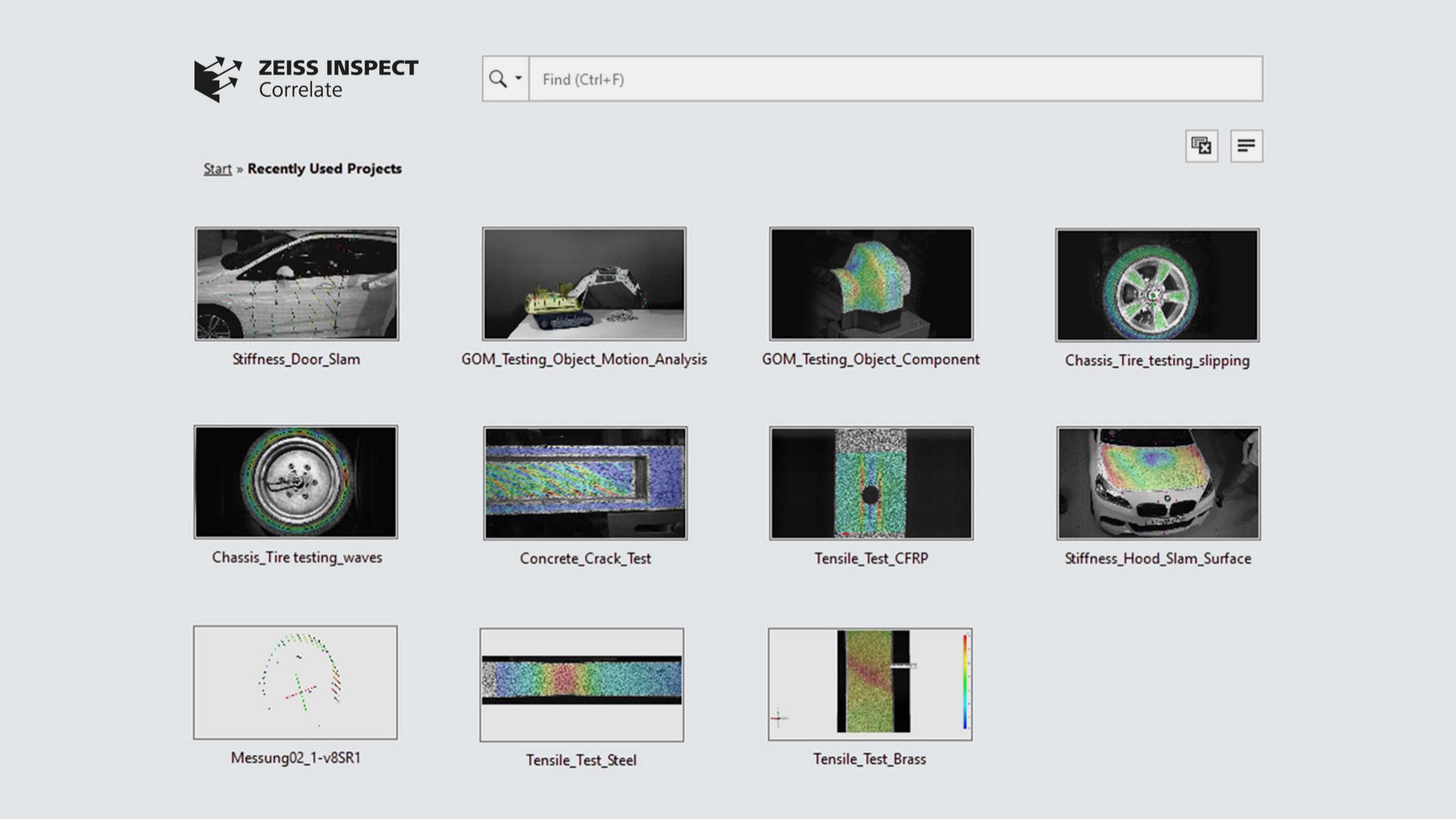

ZEISS CORRELATE nudi mogućnost kreiranja projektnih šablona. Ova funkcija vam pomaže da brzo i lako izvršite ponavljajuće procene. Na taj način, projekat možete sačuvati kao šablon nakon završene procene merenja. Kao u projektnom šablonu, čuvaju se i elementi inspekcije, ključne reči projekta i izveštaji, tako da pri izvođenju druge procene istog tipa nije potrebno ponovno podešavanje projekta. Dovoljno je kliknuti na Preračunaj projekat i proces je završen!

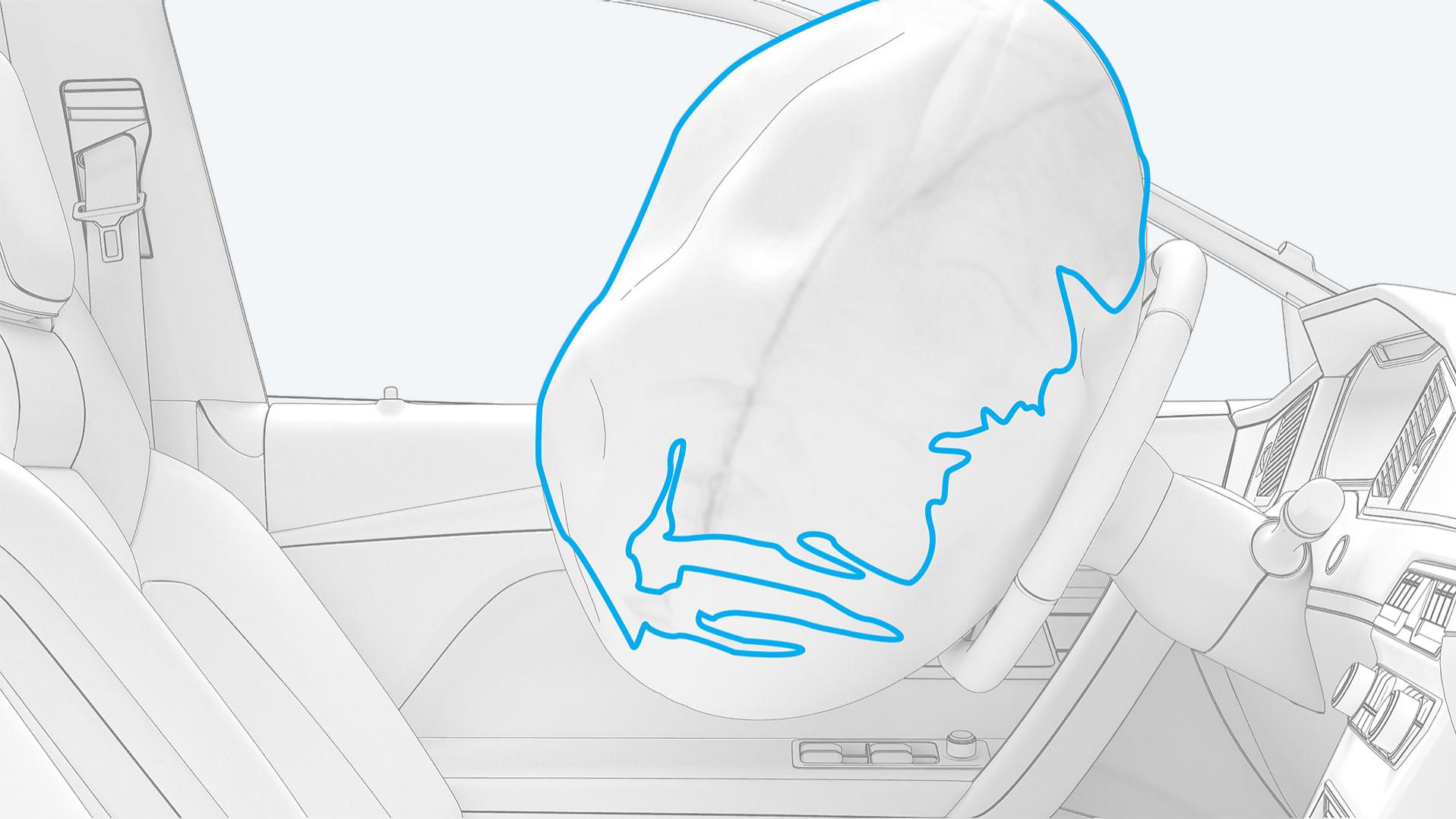

Softver ZEISS CORRELATE takođe omogućava analizu testova aktiviranja vazdušnih jastuka. Ova funkcionalnost prati konturu vazdušnog jastuka na snimcima visoke brzine i pomaže u određivanju maksimalne tačke defleksije u lokalnom koordinatnom sistemu volana. Pored toga, specifične tačke defleksije se mogu lako identifikovati u prostoru i vremenu. Na osnovu metoda praćenja kontrasta, ovu funkciju možete takođe koristiti i za konture širenja otvora i konture deformisanih objekata.

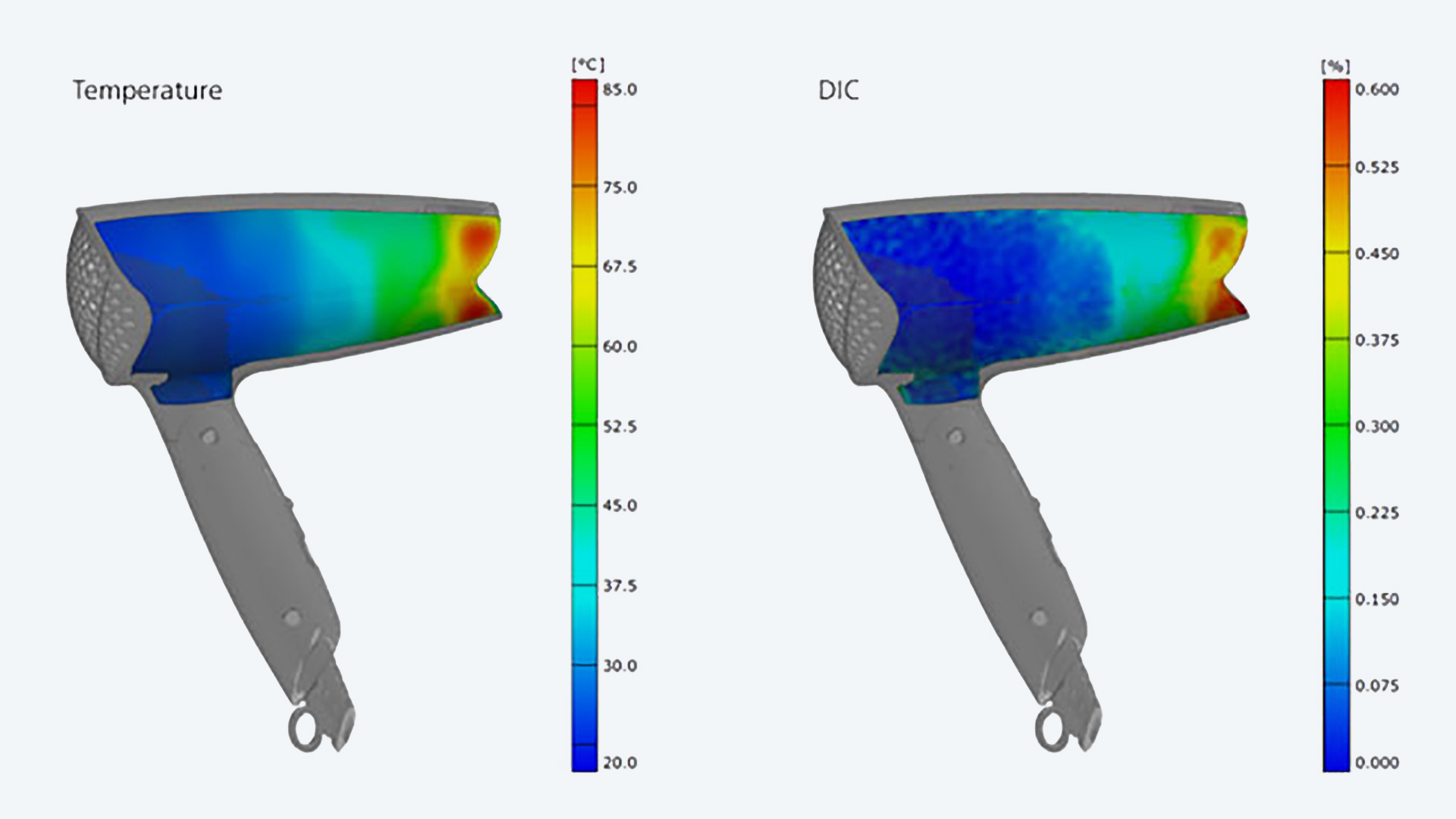

U ZEISS CORRELATE softveru se izmereni 3D podaci mogu povezati sa uvezenim podacima o temperaturi. Prednost ove vizualizacije je pojednostavljeno i brže razumevanje korelacije između termalnog i mehaničkog ponašanja komponente. Možete uvesti slike iz različitih termografskih kamera. Zatim možete transformisati ove uvezene slike u koordinatni sistem ARAMIS 3D podataka. Zatim se podaci o temperaturi učitavaju i preslikavaju na ARAMIS 3D merenja. Na taj način dobijate korelaciju mernih podataka i temperaturnih podataka za sve tačke merenja u svakom trenutku procesa merenja.

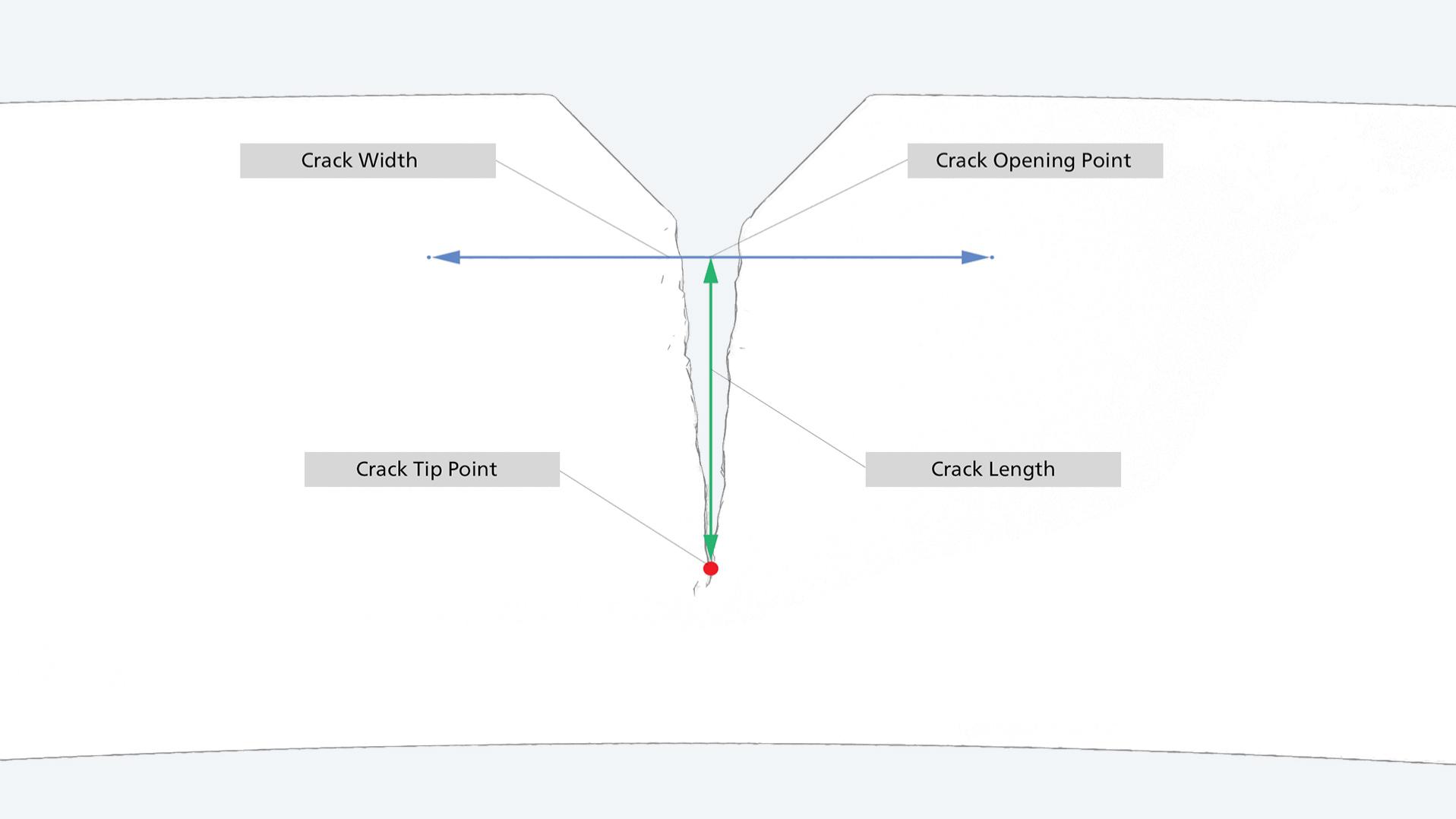

ZEISS CORRELATE omogućava praćenje vrhova pukotina i procenu njihove putanje. Upotrebom kontrastnih metoda, moguće je detektovati položaj tačaka vrha pukotine na ravnomerno obojenim uzorcima. Moguće je izvesti i druge faktore, kao što su dužina pukotine, oblik otvora pukotine i modovi pukotine u 3D formatu. Funkcija se može koristiti za širok spektar aplikacija u istraživanju materijala i primenljiva je na brojne materijale, kao što su metali, kompozitni materijali i plastika. Analiza propagacije pukotine se koristi u mnogim industrijama sa visokim zahtevima za bezbednost, kao što su avio industrija, automobilska industrija i građevinarstvo.

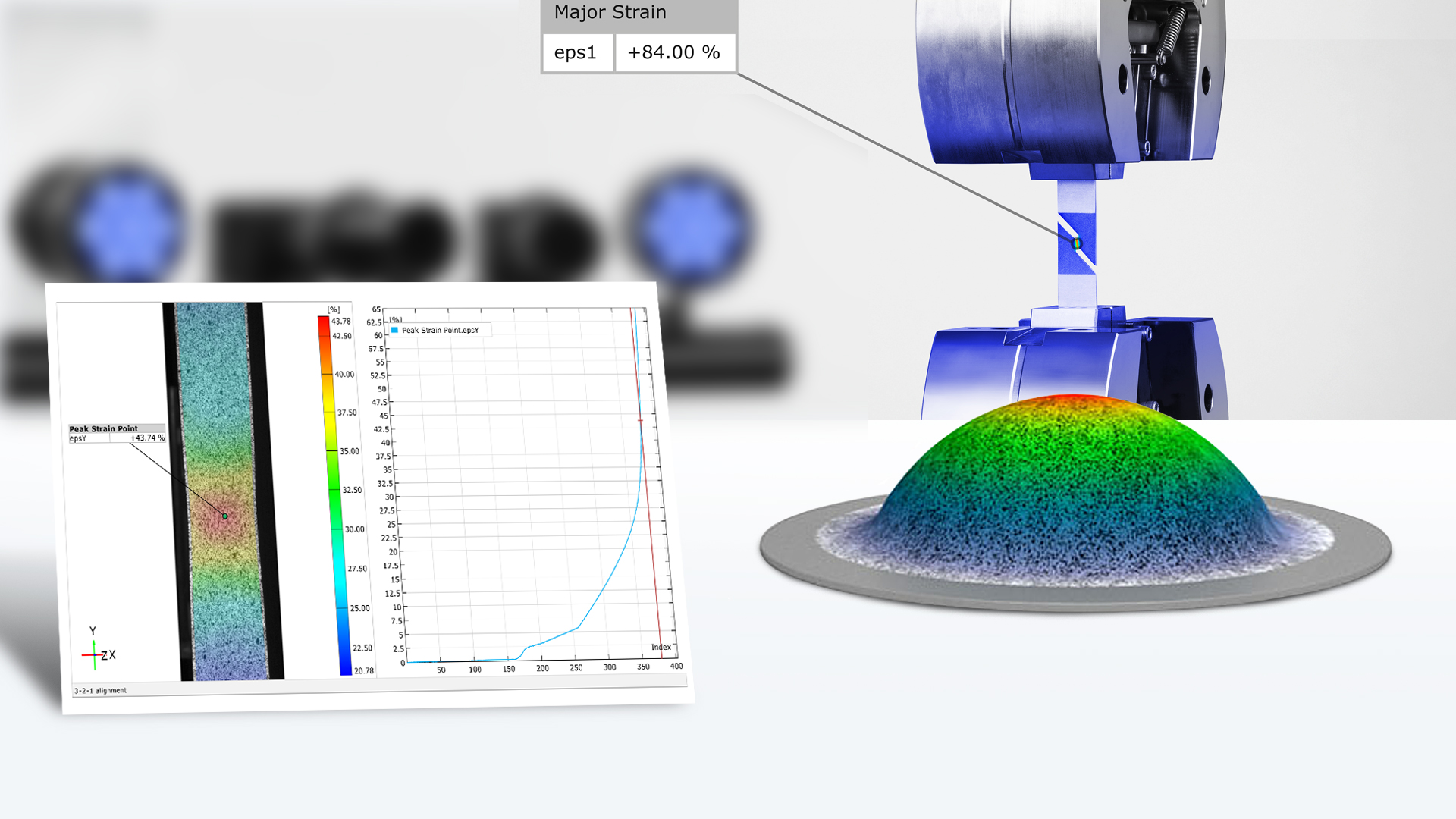

Podaci iz tipičnih ispitivanja materijala, poput Nakajima testa, ispupčenja, zatezanja, savijanja, smicanja i ekspanzije rupa se evaluiraju u softveru radi određivanja karakteristika materijala. Na osnovu karakteristika materijala izračunavaju se pouzdani podaci kao što su kriva granice oblikovanja, deformacija pri lomu, n-vrednost, r-vrednost, Poasonov odnos, Jangov modul (modul elastičnosti), kriva naprezanja i deformacije, kao i smanjenje debljine materijala. Ovi podaci se koriste kao ulazni parametri za simulaciju, omogućavajući preciznije modelovanje materijala i tačniju predikciju njegovog ponašanja.

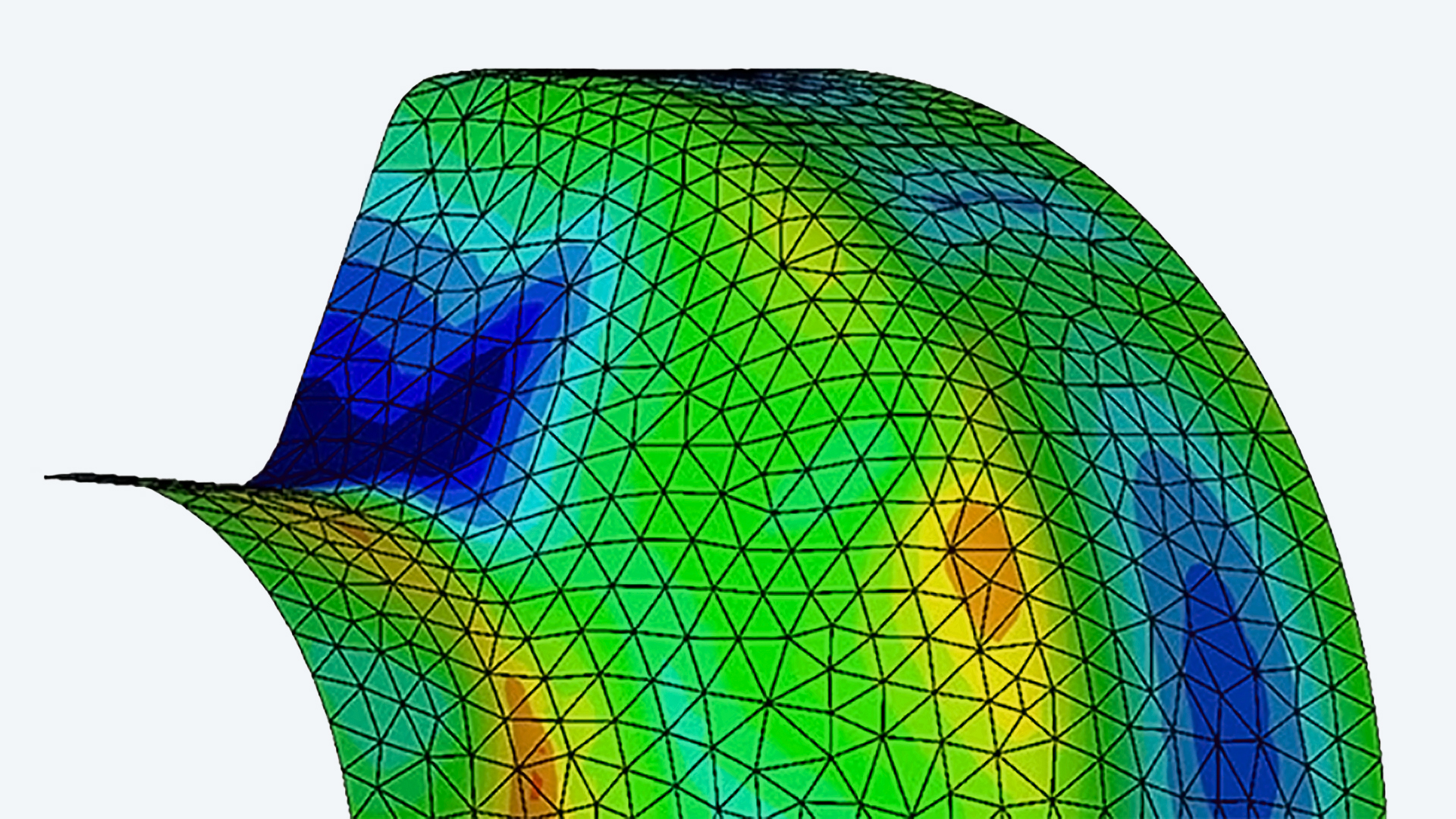

Skalarne vrednosti i geometrije iz simulacionih programa, poput ABAQUS-a, LS-DYNA-e, ANSYS-a, PAM-STAMP-a i AutoForm-a se mogu uvesti i direktno uporediti sa 3D merenim podacima. 3D mereni podaci se mogu transformisati u koordinatni sistem simulacionog modela korišćenjem različitih funkcija poravnanja. Tako se geometrija simulacionog modela može već u prvom koraku uporediti sa izmerenom 3D površinom. Dalje analize, kao što su poređenje pomeranja, deformacija i naprezanja, se mogu vršiti u svakoj fazi.

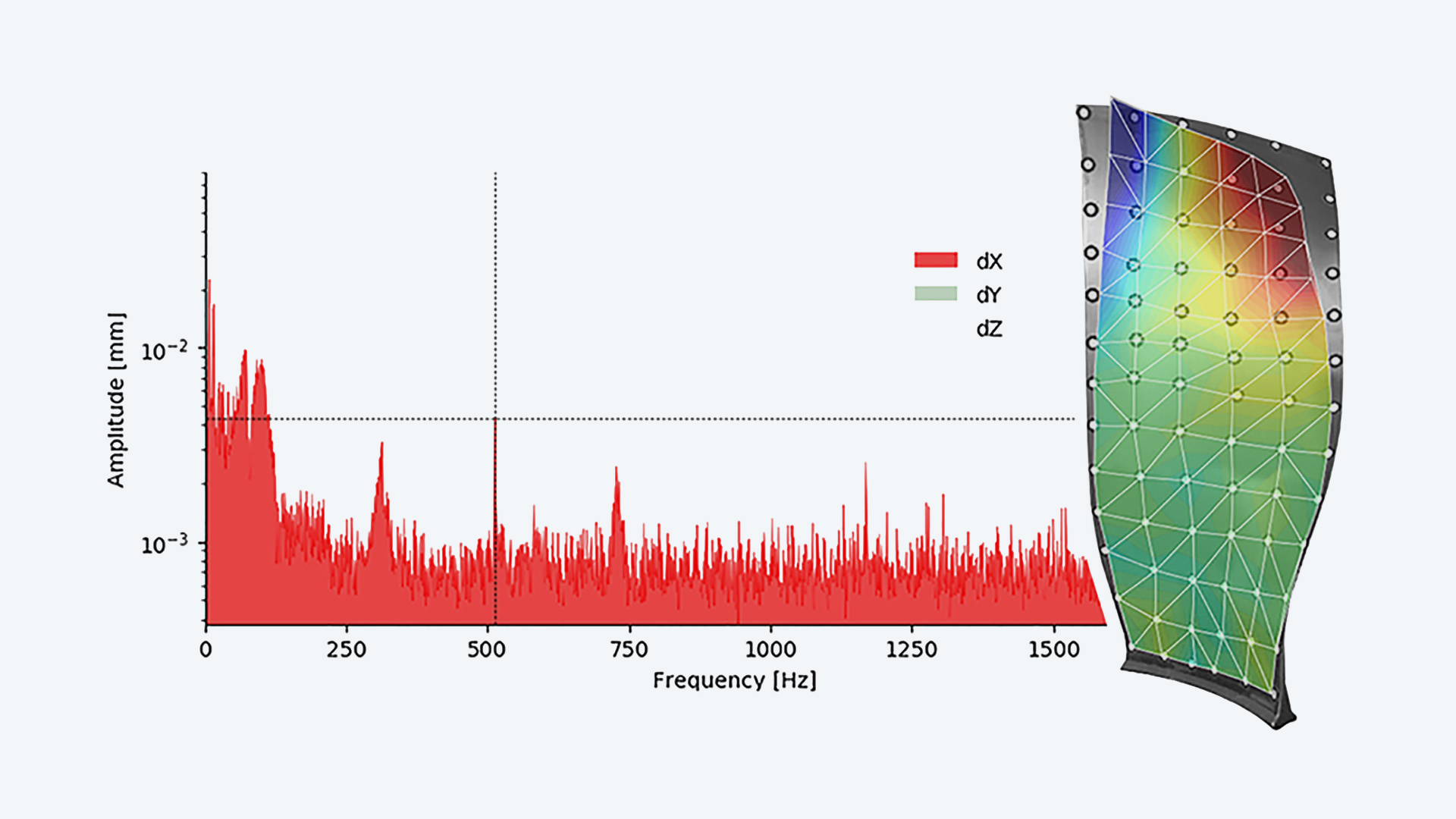

Softver omogućava prikaz tipa vibracije za brzu interpretaciju izmerenih podataka o pomeranju. Analiza pokazuje pomeranja svih izmerenih tačaka preko celog polja ili na osnovu pojedinačnih tačaka u sva tri prostorna pravca. Takođe se trodimenzionalno prikazuju omotači frekvencijskog odziva svih tačaka i pripadajući tip vibracije. 3D koordinate i vrednosti pomeranja mogu se za dalju analizu vibracija izvesti u Univerzalnom formatu datoteka (UFF). Većina aplikacija za analizu vibracija podržava ovaj format.
