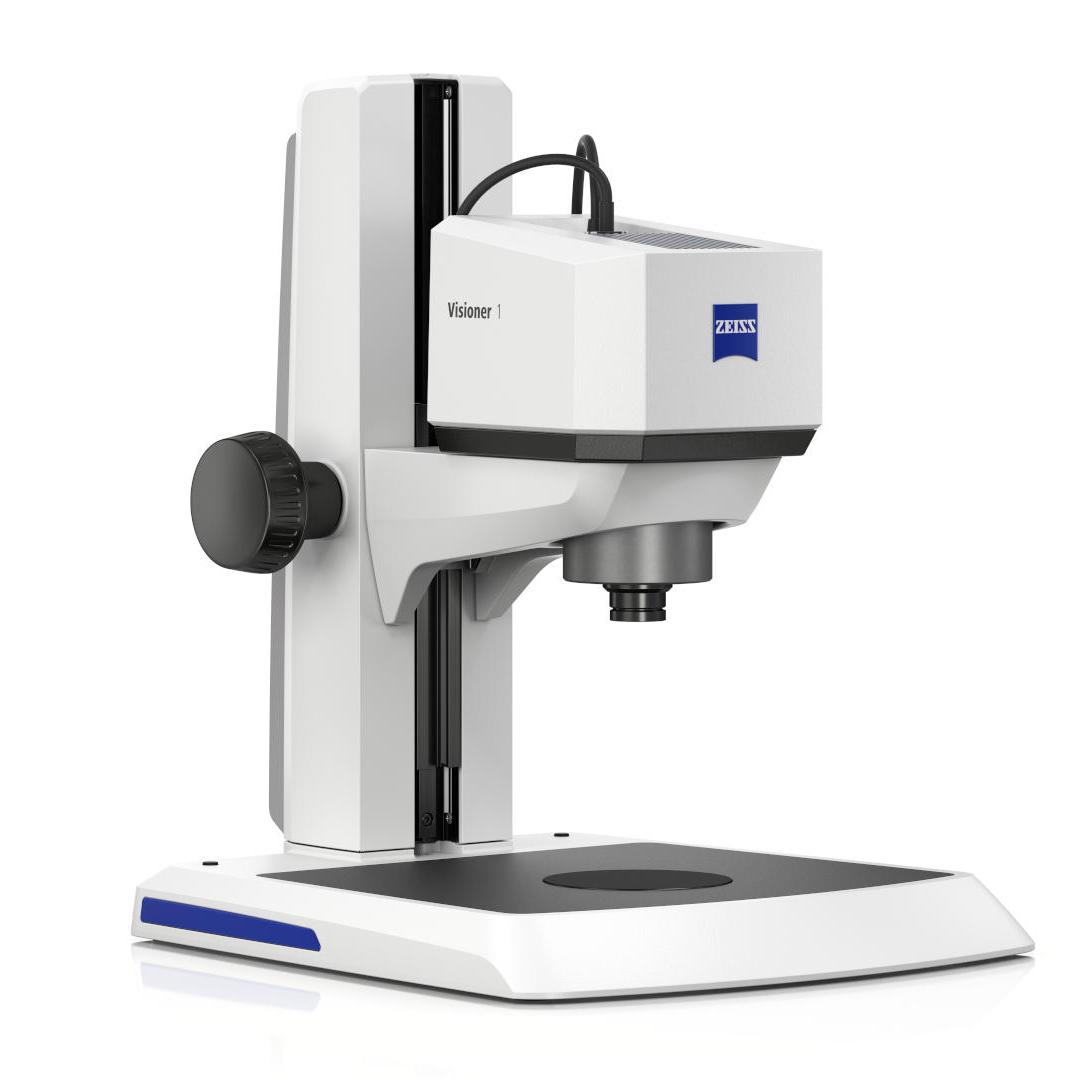

ZEISS Visioner 1

Digitalni mikroskop sa MALS™ tehnologijom za optičku all-in-focus inspekciju u realnom vremenu

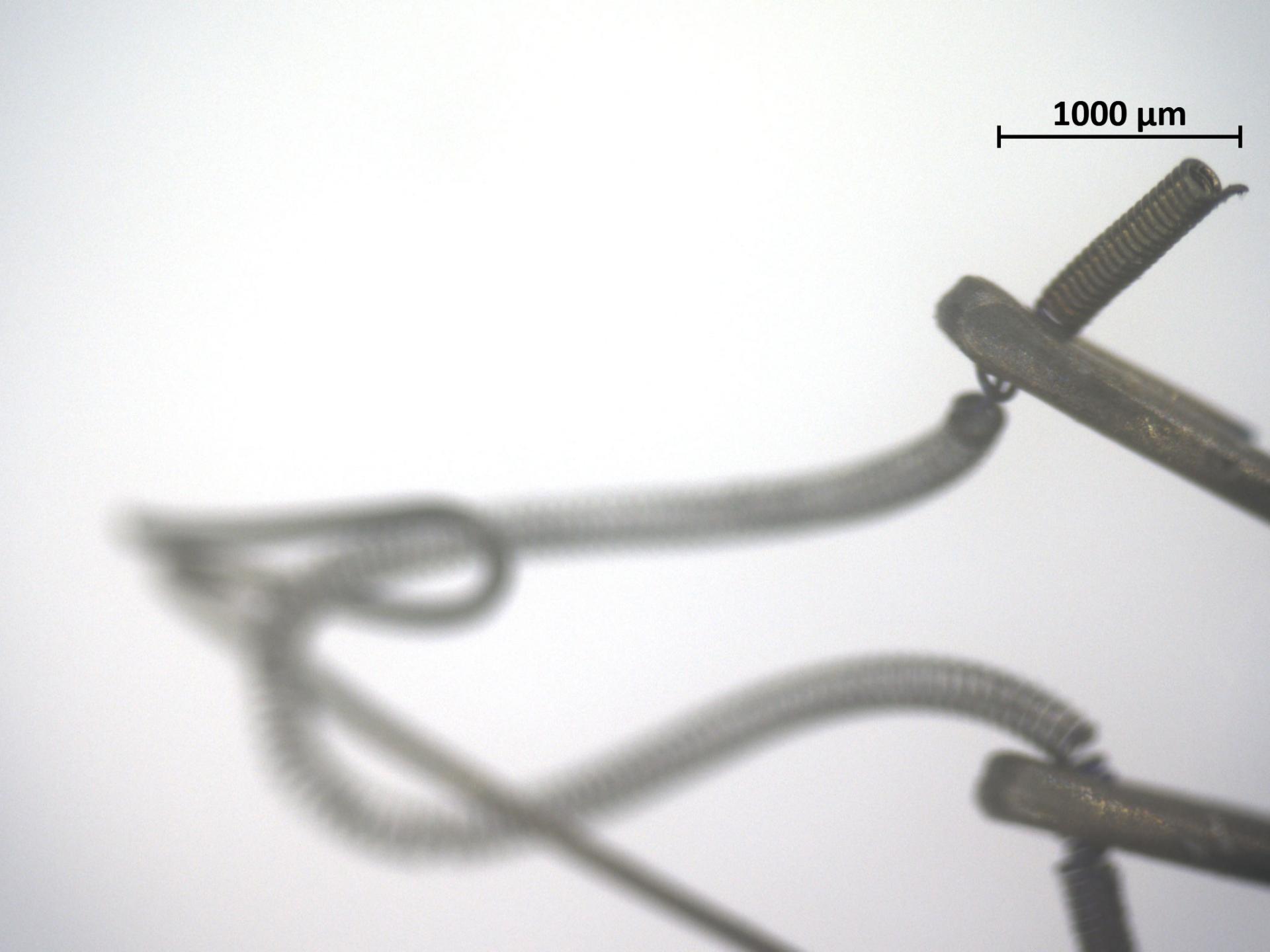

Klasični inspekcijski sistemi imaju ograničenu dubinsku oštrinu, pa delovi uzorka mogu ostati van fokusa, što dovodi do propuštenih detalja, izdržljivosti korisnika i nepotpune kontrole.

ZEISS Visioner 1 donosi revoluciju u optičku inspekciju i dokumentaciju. Zahvaljujući jedinstvenoj MALS^TM tehnologiji (Micro-mirror Array Lens System), po prvi put je omogućeno all-in-focus snimanje u realnom vremenu – svaki put, bez izuzetka.

Produžena dubinska oštrina u realnom vremenu (EDoF)

EDoF je proces spajanja više slika snimljenih na različitim fokalnim ravnima u jednu potpuno oštru sliku.

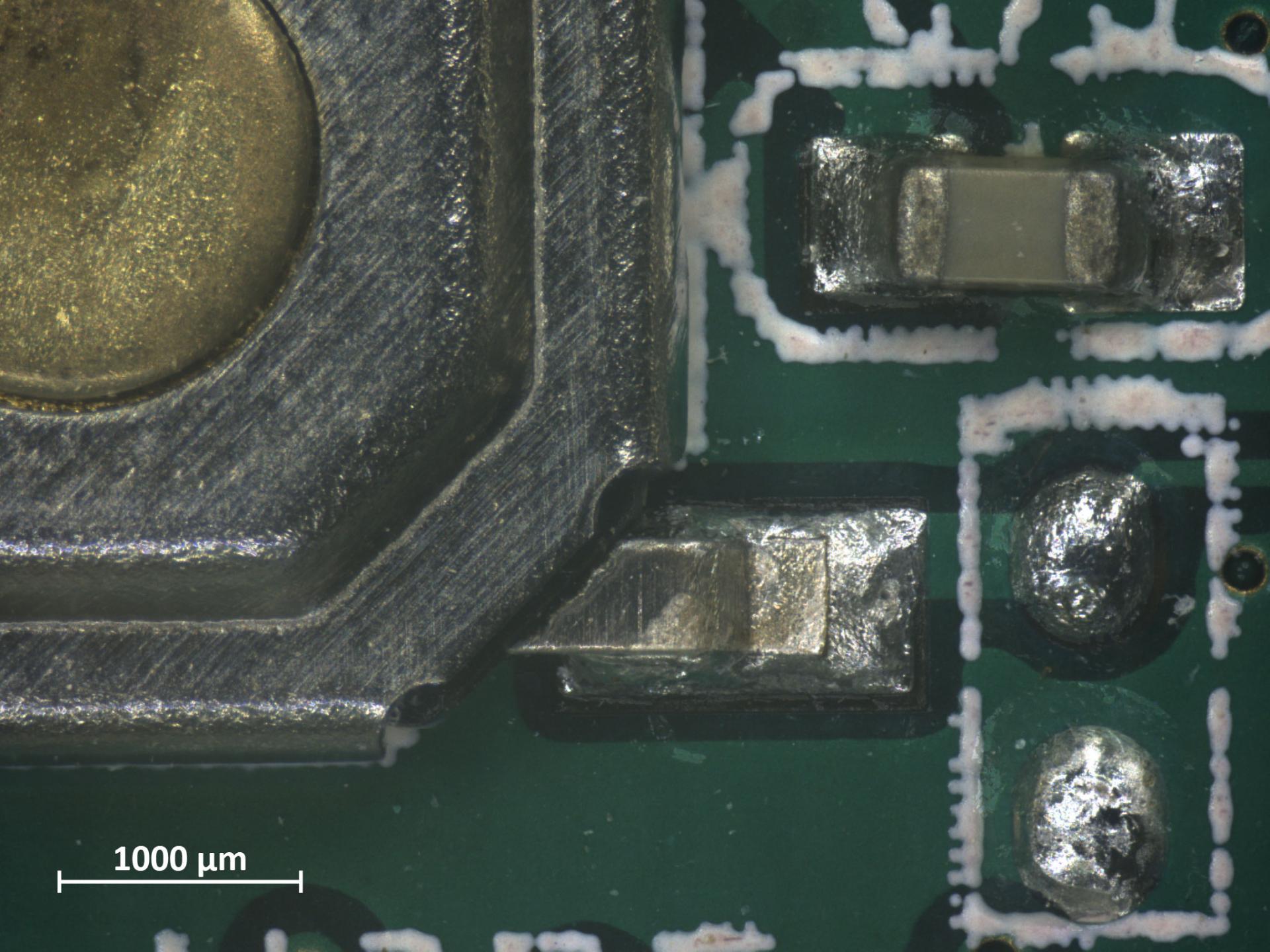

Kod klasičnih mikroskopskih sistema, to može biti dugotrajan i složen zadatak. ZEISS Visioner 1 omogućava korisnicima da odmah posmatraju uzorak potpuno u fokusu, bez potrebe za Z-stackingom i dodatnom obradom slika.

Jedinstvena Micro-mirror Array Lens System (MALS™) tehnologija omogućava produženu dubinsku oštrinu (EDoF) u realnom vremenu.

Menjanje pravila optike

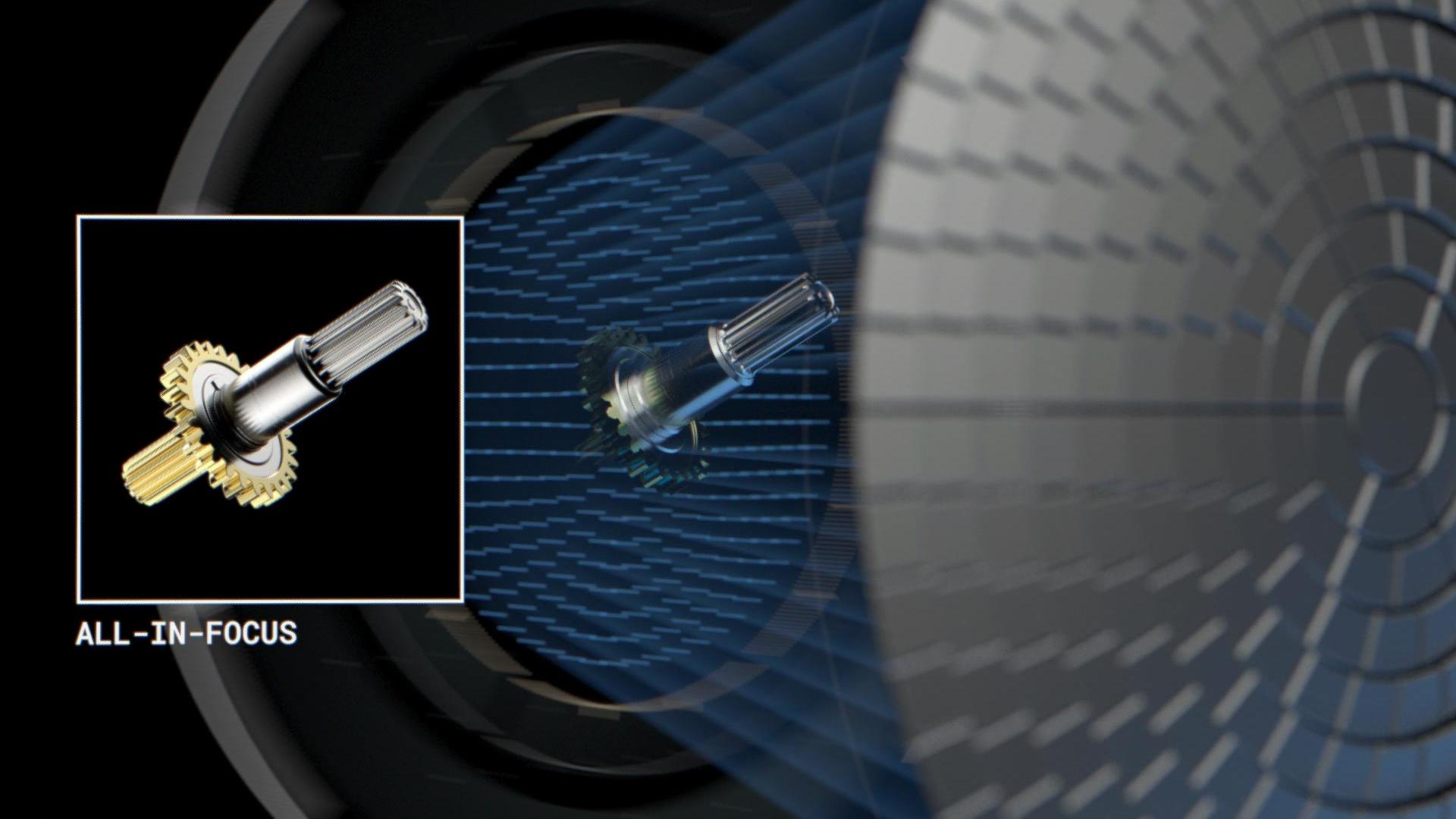

Micro-mirror Array Lens System (MALS™) tehnologija

MALS™ omogućava optičku inspekciju visinskih razlika do 69 mm, uz potpun fokus. Bez potrebe za Z-stackingom ili ručnim podešavanjem fokusa.

Micro-mirror array lens system (MALS™) omogućava formiranje „virtuelnih“ sočiva sa različitim zakrivljenostima i fokusnim ravnima. Ovo se ostvaruje usklađenim podešavanjem orijentacije svakog mikro-ogledala.

Brza promena zakrivljenosti „virtuelnog“ sočiva omogućava ultrabrzo fokusiranje i potpuno oštre snimke, kao i dokumentovanje u realnom vremenu.

ZEISS Visioner 1 zasnovan na MALS™ tehnologiji

Do 100 puta veća efektivna produžena dubinska oštrina
Podržava merenje visinskih razlika do 69 mm
Reflektujući niz mikroogledala sa (promenljivim) zakrivljenostima, raspoređen u ravni
Dimenzije pojedinačnog mikro-ogledala oko 100 × 100 mikrometara
Svako mikroogledalo se rotira & pomera kako bi formiralo optičke površine sa promenljivom zakrivljenošću
Bez potrebe za Z-stackingom i ručnim refokusiranjem

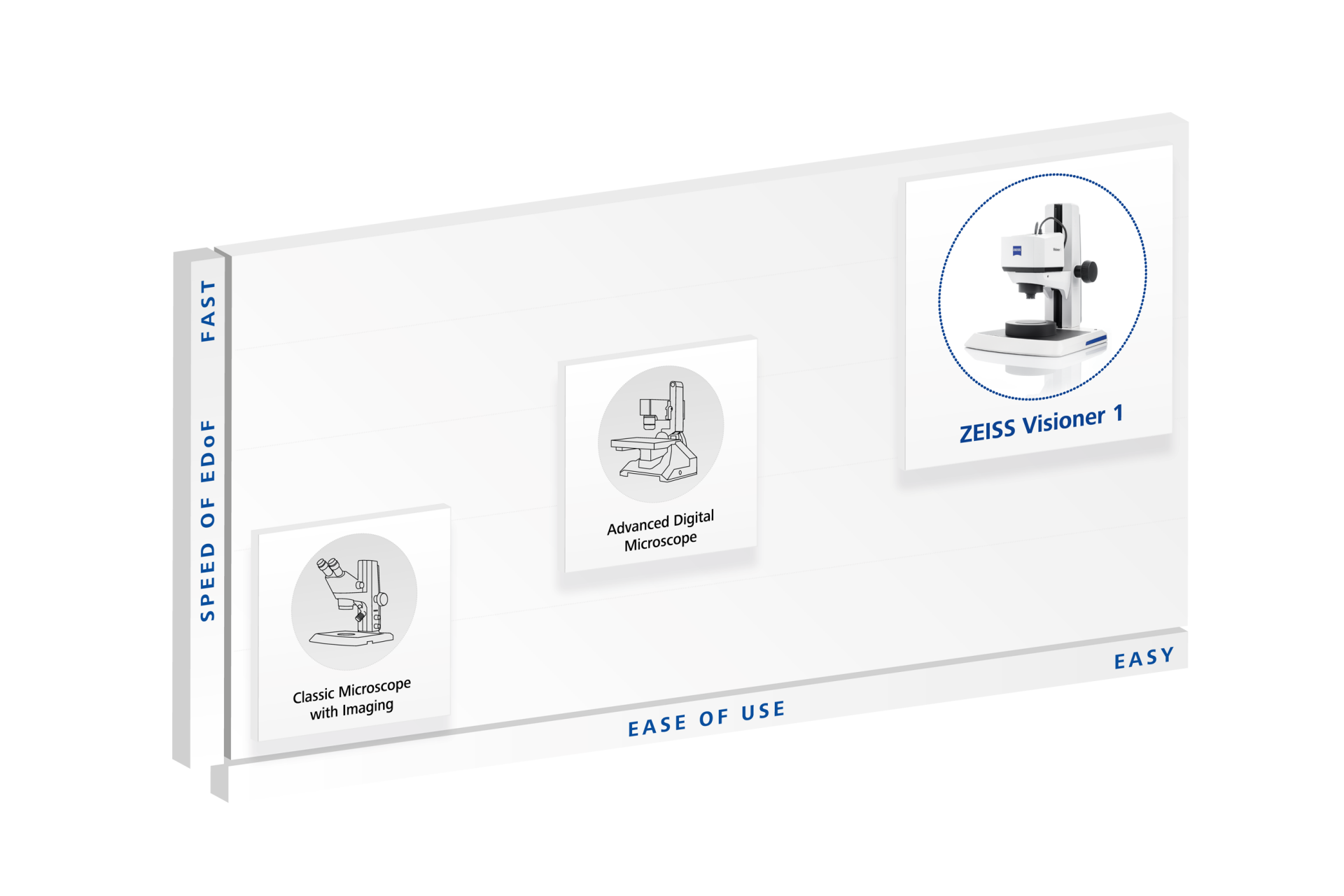

Najbrža 3D vizualizacija uz automatsko generisanje dokumentacije

ZEISS Visioner 1 ne samo da pojednostavljuje zadatke snimanja i dokumentovanja, već EDoF u realnom vremenu omogućava bržu inspekciju komponente, čime se povećava protok podataka.
